Microcontroller PIC18F4620: คุณสมบัติ, pinouts และคู่มือแผ่นข้อมูล

บทความนี้เริ่มต้นด้วยการสำรวจไมโครคอนโทรลเลอร์ PIC18F4620 หารือเกี่ยวกับความสมดุลระหว่างพลังงานการคำนวณและประสิทธิภาพต้นทุนเราจะตรวจสอบความสามารถของไมโครคอนโทรลเลอร์โดยละเอียดเช่นความทนทานและประสิทธิภาพการใช้พลังงานวิธีนี้ไม่เพียง แต่ทำให้ข้อมูลมีความสัมพันธ์มากขึ้นเท่านั้น แต่ยังมีประโยชน์มากขึ้นสำหรับคุณส่งเสริมให้มีความซาบซึ้งในเทคโนโลยีและกระตุ้นให้เกิดการสำรวจเพิ่มเติมเกี่ยวกับบทบาทของ PIC18F4620 ในการพัฒนาเทคโนโลยีไมโครคอนโทรลเลอร์

แคตตาล็อก

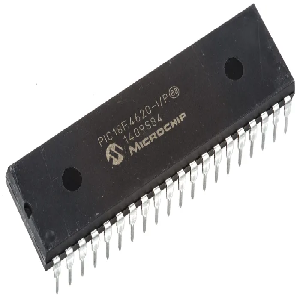

ภาพรวมของ PIC18F4620

ที่ PIC18F4620 ไมโครคอนโทรลเลอร์นำเสนอการผสมผสานของประสิทธิภาพการคำนวณและความคุ้มค่าการใช้ประโยชน์จากหน่วยความจำโปรแกรมแฟลชที่ได้รับการปรับปรุงเพื่อความทนทานที่เหนือกว่าและอายุการใช้งานที่ยาวนานคุณลักษณะนี้ค้นหายูทิลิตี้ในแอปพลิเคชันที่ต้องการการเขียนหน่วยความจำบ่อยครั้งเพื่อให้มั่นใจถึงความน่าเชื่อถือในระยะยาวซีรีส์ PIC18 รวมถึง PIC18F2525- PIC18F2620- PIC18F4525, และ PIC18F4620 โมเดลถูกสร้างขึ้นเพื่อตอบสนองความต้องการของการใช้งานที่มีประสิทธิภาพสูงและมีความอ่อนไหวต่อพลังงาน

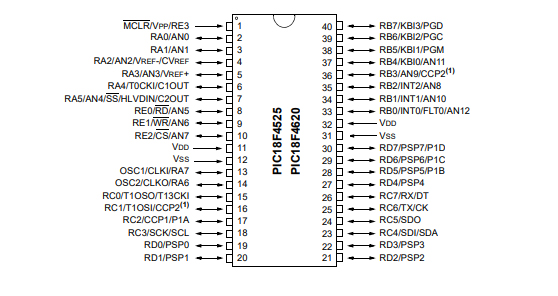

Pinout of PIC18F4620

การกำหนดค่าพิน

พลังและหมุดบด

ข้อกำหนดด้านพลังงานสำหรับ PIC18F4620 มีตั้งแต่ 2V ถึง 5.5V รองรับ VDD และ VSSVDD เชื่อมต่อกับแรงดันไฟฟ้าบวกVSS ถูกกำหนดไว้สำหรับพื้นดิน

การวางตัวเก็บประจุ decoupling ที่เหมาะสมเช่นประเภทเซรามิกหรือแทนทาลัมใกล้กับหมุดเหล่านี้จะช่วยในการลดเสียงรบกวนและรักษาการทำงานที่มั่นคง

หมุดออสซิลเลเตอร์

พิน OSC1 และ OSC2 ถูกนำมาใช้สำหรับการเชื่อมต่อผลึกภายนอกหรือตัวสะท้อนแสงสร้างสัญญาณนาฬิกาที่จำเป็นสำหรับการทำงานทางเลือกของแหล่งนาฬิกานั้นใช้เนื่องจากมีผลต่อการใช้พลังงานและประสิทธิภาพการเลือกส่วนประกอบออสซิลเลเตอร์ที่เหมาะสมช่วยให้มั่นใจได้ว่าไมโครคอนโทรลเลอร์จะทำงานที่ความถี่ที่ต้องการโดยมีอาการกระวนกระวายใจน้อยที่สุด

พอร์ตอินพุต/เอาต์พุต

ไมโครคอนโทรลเลอร์ประกอบด้วยพอร์ต I/O หลายพอร์ต: Porta, Portb, PortC, Portd และ Porteแต่ละพอร์ตประกอบด้วยหลายพินสามารถกำหนดค่าเป็นอินพุตหรือเอาต์พุตขึ้นอยู่กับข้อกำหนดของแอปพลิเคชัน

การใช้พอร์ตเหล่านี้อย่างมีประสิทธิภาพสามารถปรับปรุงกระบวนการออกแบบการเริ่มต้นของการลงทะเบียน TRIS จะกำหนดสถานะอินพุตหรือเอาต์พุตของพินสำหรับการควบคุมวงจรภายนอกเช่นเซ็นเซอร์สวิตช์และไฟ LED

หมุดฟังก์ชั่นพิเศษ

มีการจัดสรรพินเฉพาะสำหรับฟังก์ชั่นพิเศษ:

ช่องแบบอะนาล็อกเป็นดิจิตอล (ADC)

เอาต์พุตการปรับความกว้างพัลส์ (PWM)

อินเทอร์เฟซการสื่อสาร: UART, SPI และ I2C

การใช้ประโยชน์จากอุปกรณ์ต่อพ่วงในตัวเหล่านี้เช่นตัวจับเวลาและโมดูลการสื่อสารเสริมสร้างการออกแบบวงจรและเพิ่มฟังก์ชั่นตัวอย่างเช่นการใช้การสื่อสาร UART ในตัวสามารถทำให้ความพยายามในการเข้ารหัสง่ายขึ้นและเพิ่มความน่าเชื่อถือในการส่งข้อมูลในโครงการการสื่อสารแบบอนุกรม

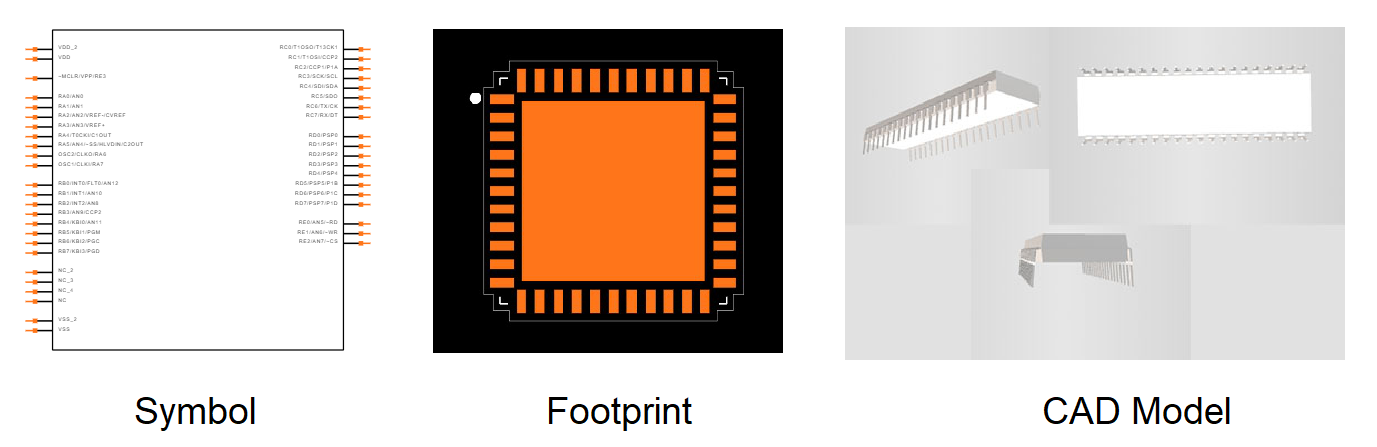

สัญลักษณ์ PIC18F4620, รอยเท้าและโมเดล CAD

สัญลักษณ์ PIC18F4620

สัญลักษณ์ของ PIC18F4620 ทำหน้าที่เป็นตัวแทนกราฟิกที่ใช้ในแผนผังเพื่อระบุส่วนประกอบและการเชื่อมต่อไฟฟ้าสัญลักษณ์รวมถึงหมุดทั้งหมดและฟังก์ชั่นที่กำหนดของพวกเขาทำให้การออกแบบแผนผังไร้รอยต่อ

PIC18F4620 รอยเท้า

รอยเท้าสำหรับ PIC18F4620 ระบุเค้าโครงทางกายภาพและขนาดของส่วนประกอบบน PCBซึ่งรวมถึงการจัดเรียงและขนาดของแผ่นซึ่งดีสำหรับการบัดกรีที่ปลอดภัยและเชื่อถือได้

PIC18F4620 CAD รุ่น

โมเดล CAD (การออกแบบโดยใช้คอมพิวเตอร์ช่วย) มีการแสดง 3 มิติของไมโครคอนโทรลเลอร์ PIC18F4620 รายละเอียดด้านกายภาพเช่นความสูงความกว้างและเค้าโครงพินโมเดล CAD เป็นเครื่องมือสำหรับการออกแบบ PCB ที่แม่นยำทำให้การจัดวางที่แม่นยำและการวางแผนเชิงพื้นที่

คุณสมบัติของ PIC18F4620

PIC18F4620 ให้บริการโหมดการทำงานที่ปรับได้ตามข้อกำหนดการประหยัดพลังงานที่แตกต่างกันเพิ่มความสามารถในการใช้งาน:

โหมดการทำงาน

Run: เปิดใช้งานทั้ง CPU และอุปกรณ์ต่อพ่วงเพื่อให้มั่นใจว่าการตอบสนองทันทีสำหรับงานที่ใช้งานอยู่

ไม่ได้ใช้งาน: ปิดการใช้งาน CPU ในขณะที่ยังคงรักษากิจกรรมต่อพ่วงเหมาะสำหรับสถานการณ์ที่กระบวนการพื้นหลังต้องการความสนใจ

การนอนหลับ: เพิ่มพลังให้กับซีพียูและอุปกรณ์ต่อพ่วงเหมาะสำหรับการอนุรักษ์พลังงานในช่วงเวลาที่ไม่มีการใช้งาน

ประสิทธิภาพพลังงาน

การรั่วไหลของอินพุต 50NA ที่ต่ำเป็นพิเศษ: สิ่งนี้จะช่วยลดกระแสไฟฟ้าที่ไม่ได้ตั้งใจซึ่งเป็นปัจจัยในการใช้งานที่แม่นยำซึ่งการรั่วไหลอาจส่งผลกระทบต่อประสิทธิภาพและโดยการขยายความน่าเชื่อถือ

โหมดเรียกใช้: ใช้ 11µA ที่เรียบง่ายซึ่งสะท้อนให้เห็นถึงความเหมาะสมสำหรับการดำเนินงานที่ไวต่อพลังงานซึ่งต้องการการเปิดใช้งานบ่อยครั้งโดยไม่ต้องใช้พลังงานมากเกินไป

โหมดว่าง: ดึงเพียง 2.5µA ซึ่งเป็นประโยชน์สำหรับงานที่ต้องมีการตรวจสอบอุปกรณ์ต่อพ่วงโดยไม่เรียกร้องพลังการประมวลผลเต็มรูปแบบ

โหมดสลีป: ใช้ 100NA ที่ต่ำมากเหมาะสำหรับการใช้งานที่การรักษาอายุการใช้งานแบตเตอรี่ในช่วงระยะเวลาอันยาวนานของการไม่มีกิจกรรมนั้นดีมาก

TIMER1 OSCILLATOR: ทำงานที่ 900NA ด้วยความถี่ 32 kHz รักษาฟังก์ชั่นการจับเวลาด้วยพลังงานน้อยที่สุดเพื่อให้มั่นใจถึงความแม่นยำของการดำเนินงานที่ขึ้นกับเวลาแม้ในสถานะที่มีกำลังต่ำ

Watchdog Timer: ใช้ 1.4µA ซึ่งมีส่วนทำให้เกิดความมั่นคงของระบบโดยการรีเซ็ตไมโครคอนโทรลเลอร์โดยอัตโนมัติหากตรวจพบความผิดพลาดของซอฟต์แวร์หรือสถานะที่ไม่ตอบสนอง

แอปพลิเคชันในระบบฝังตัว

การปรับสมดุลประสิทธิภาพด้วยการใช้พลังงาน: การเลือกโหมดที่เหมาะสมตามความต้องการในการทำงานสามารถยืดอายุการใช้งานแบตเตอรี่ในอุปกรณ์พกพาได้

ความแม่นยำและความน่าเชื่อถือ: กระแสการรั่วไหลของอินพุตต่ำเป็นพิเศษและออสซิลเลเตอร์ที่มีประสิทธิภาพทำให้มั่นใจว่าระบบยังคงแม่นยำและเชื่อถือได้แม้ว่าจะทำงานในสถานะพลังงานต่ำ

ข้อดีของ PIC18F4620

ความยืดหยุ่นของออสซิลเลเตอร์

Crystal Oscillator: ทำงานได้มากถึง 40 MHz เพิ่มขึ้นด้วยการล็อคเฟส 4x (PLL) นำเสนอประสิทธิภาพและความเร็วที่น่าทึ่งทำให้เหมาะสำหรับการใช้งานที่จำเป็นต้องมีความแม่นยำ

โหมด RC: จัดการได้สูงสุด 4 MHz ด้วยการตั้งค่าตัวต้านทานตัวต้านทานภายนอก (RC) ซึ่งขยายได้ถึง 40 MHz ด้วยแหล่งนาฬิกาภายนอกให้การปรับตัวในสถานการณ์ที่หลากหลาย

บล็อก oscillator ภายใน: มีตั้งแต่ 31 kHz ถึง 8 MHz ทำให้มั่นใจได้ว่าเวลาตื่นขึ้นมาอย่างรวดเร็วจากโหมดสลีป (1 µs) ซึ่งช่วยลดเวลาแฝงและช่วยในการจัดการพลังงานที่มีประสิทธิภาพ

การตรวจสอบนาฬิกาที่ไม่ปลอดภัย: เพิ่มความน่าเชื่อถือโดยการทำให้มั่นใจว่าการปิดระบบอย่างปลอดภัยในกรณีที่ความล้มเหลวของนาฬิกาต่อพ่วงความทนทานของระบบเสริมความแข็งแกร่ง

อุปกรณ์ต่อพ่วงที่โดดเด่น

อ่างล้างจาน/แหล่งที่มาปัจจุบัน: PIN I/O แต่ละตัวจัดการได้มากถึง 25 Ma รองรับความต้องการพลังงานที่สูงขึ้นโดยไม่มีไดรเวอร์ภายนอก

การขัดจังหวะหลายครั้งและเอาต์พุต PWM: คุณลักษณะนี้รองรับการควบคุมแบบซิงโครนัสเหนือโมดูลต่างๆสำหรับระบบควบคุมมอเตอร์และระบบการสื่อสารเพิ่มประสิทธิภาพการทำงาน

Master Synchronous Serial Port (MSSP): รองรับโปรโตคอล SPI/I2C ที่จำเป็นสำหรับการสื่อสารแบบหลาย IC ที่มีประสิทธิภาพทำให้การรวมกันอย่างราบรื่นในการออกแบบที่ซับซ้อน

ปรับปรุง USART และ ADC โมดูล: USART รองรับทั้งแบบอะซิงโครนัสและแบบซิงโครนัสในขณะที่ ADC 10 บิตมีช่องทางมากถึง 13 ช่องสำหรับการเก็บข้อมูลที่กว้างขวางและการสื่อสารแบบอนุกรมในการเชื่อมต่อเซ็นเซอร์และ telemetry

ตัวเปรียบเทียบแบบอะนาล็อกและ HLVD: ตัวเปรียบเทียบแบบอะนาล็อกคู่และการตรวจจับแรงดันไฟฟ้าสูง 16 ระดับ (HLVD) ช่วยให้การตรวจสอบแรงดันไฟฟ้าและการตัดสินใจอย่างแม่นยำสนับสนุนการใช้งานที่แม่นยำ

คุณสมบัติพิเศษ

C คอมไพเลอร์ที่ได้รับการปรับปรุงสถาปัตยกรรม: ปรับแต่งสำหรับคอมไพเลอร์ C คุณลักษณะนี้ช่วยลดความยุ่งยากในการพัฒนาทำให้เส้นทางสู่ตลาดสำหรับโครงการที่ซับซ้อน

รอบหน่วยความจำที่ทนทาน: เสนอรอบการลบ/เขียน 100,000 รอบสำหรับแฟลชที่ปรับปรุงแล้วและสูงสุด 1,000,000 รอบสำหรับ EEPROM เพื่อให้มั่นใจถึงความทนทานและความน่าเชื่อถือของข้อมูลที่เก็บไว้ในแอปพลิเคชันที่เข้มงวด

การดีบักการเขียนโปรแกรมด้วยตนเองและในวงจร: สนับสนุนการเขียนโปรแกรมตนเองและการดีบักในวงจรผ่านสองพินปรับปรุงความยืดหยุ่นในการเขียนโปรแกรมและประสิทธิภาพการแก้ไขปัญหาซึ่งเป็นข้อได้เปรียบที่โดดเด่นในการปฏิบัติทางวิศวกรรมที่หลากหลาย

ช่วงแรงดันไฟฟ้ากว้าง: ทำงานจาก 2.0V ถึง 5.5V พร้อมตัวเลือกการรีเซ็ตสีน้ำตาลออกให้ประสิทธิภาพที่มั่นคงในสภาพพลังงานที่หลากหลายในอุปกรณ์พกพาและไวต่อพลังงาน

ข้อกำหนดทางเทคนิค PIC18F4620

พิมพ์	พารามิเตอร์
เวลานำโรงงาน	6 สัปดาห์
ติดตั้ง	ผ่านรู
ประเภทการติดตั้ง	ผ่านรู
แพ็คเกจ / เคส	40-dip (0.600, 15.24mm)
จำนวนพิน	40
ตัวแปลงข้อมูล	A/D 13x10b
จำนวน I/OS	36
ตัวจับเวลาสุนัขเฝ้าบ้าน	ใช่
อุณหภูมิการทำงาน	-40 ° C ~ 125 ° C TA
การบรรจุหีบห่อ	หลอด
ชุด	pic® 18f
ที่ตีพิมพ์	พ.ศ. 2547
รหัส JESD-609	E3
รหัส pbfree	ใช่
สถานะชิ้นส่วน	คล่องแคล่ว
ระดับความไวต่อความชื้น (MSL)	ไม่สามารถใช้ได้
จำนวนการยุติ	40
เทอร์มินัลเสร็จสิ้น	มัตเต้ดีบุก (SN)
การกระจายพลังงานสูงสุด	1W
ตำแหน่งเทอร์มินัล	คู่
แรงดันไฟฟ้า	5V
ความถี่	40MHz
หมายเลขชิ้นส่วนฐาน	PIC18F4620
จำนวนพิน	40
จัดหาแรงดันไฟฟ้า-แม็กซ์ (VSUP)	5.5V
แหล่งจ่ายไฟ	5V
ส่วนต่อประสาน	i2c, spi, uart, usart
ขนาดหน่วยความจำ	64kb
ประเภทออสซิลเลเตอร์	ภายใน
ขนาดแรม	3.8k x 8
แรงดันไฟฟ้า - อุปทาน (VCC/VDD)	4.2V ~ 5.5V
ประเภท UPS/UCS/อุปกรณ์ต่อพ่วง ICS	ไมโครคอนโทรลเลอร์
จำนวนบิต	8
โปรเซสเซอร์หลัก	รูปถ่าย
อุปกรณ์ต่อพ่วง	การตรวจจับ/รีเซ็ตสีน้ำตาลออก, HLVD, POR, PWM, WDT
ประเภทหน่วยความจำโปรแกรม	แฟลช
ขนาดหลัก	8 บิต
ขนาดหน่วยความจำโปรแกรม	64KB 32K x 16
การเชื่อมต่อ	I2C, SPI, UART/USART
จัดหา Max ปัจจุบัน	35ma
ขนาดบิต	8
เวลาเข้าถึง	40 μs
มี ADC	ใช่
ช่อง DMA	เลขที่
ความกว้างของบัสข้อมูล	8B
จำนวนตัวจับเวลา/เคาน์เตอร์	4
ขนาด eeprom	1k x 8
ครอบครัว CPU	รูปถ่าย
จำนวนช่อง ADC	13
จำนวนช่อง PWM	2
จำนวนช่อง USB	1
ความสูง	4.953 มม.
ความยาว	53.09 มม.
ความกว้าง	14.732 มม.
ไปถึง SVHC	ไม่มี SVHC
การชุบแข็งของรังสี	เลขที่
สถานะ ROHS	Rohs3 เป็นไปตามมาตรฐาน
นำฟรี	นำฟรี

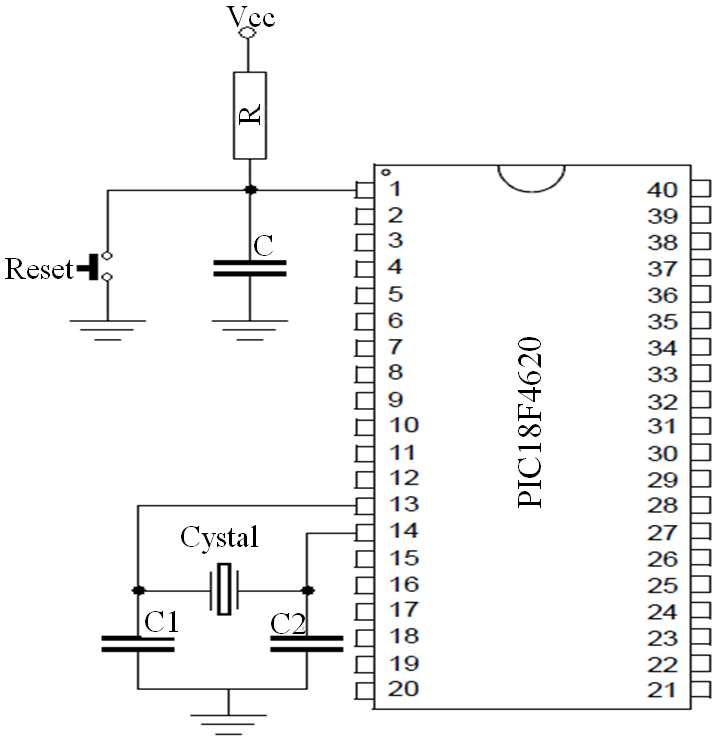

ไดอะแกรมบล็อกการทำงาน

รุ่นที่เทียบเท่าของ PIC18F4620

- pic18f4620-i/mlไมโครคอนโทรลเลอร์และโปรเซสเซอร์

- pic18lf4620-i/mlไมโครคอนโทรลเลอร์และโปรเซสเซอร์

- PIC18LF4620T-E/MLไมโครคอนโทรลเลอร์และโปรเซสเซอร์

- PIC18F4620-E/MLไมโครคอนโทรลเลอร์และโปรเซสเซอร์

PIC18F4620 ชิ้นส่วนที่เทียบเท่า

หมายเลขชิ้นส่วน	ผู้ผลิต	แพ็คเกจ / เคส	จำนวนพิน	ความกว้างของบัสข้อมูล	จำนวน I/O	ส่วนต่อประสาน	ขนาดหน่วยความจำ	แรงดันไฟฟ้า	อุปกรณ์ต่อพ่วง	ดูเปรียบเทียบ
PIC18F4620-E/P	เทคโนโลยีไมโครชิป	40-dip (0.600, 15.24mm)	40	8 B	36	i2c, spi, uart, usart	64 kb	5 V	การตรวจจับ/รีเซ็ตสีน้ำตาลออก, HLVD, POR, PWM, wdt
PIC18F4680-E/P	เทคโนโลยีไมโครชิป	40-dip (0.600, 15.24mm)	40	8 B	36	สามารถ, i2c, spi, uart, usart	64 kb	5 V	การตรวจจับ/รีเซ็ตสีน้ำตาลออก, HLVD, POR, PWM, wdt	PIC18F4620-E/P VS PIC18F4680-E/P
PIC18F4680-I/P	เทคโนโลยีไมโครชิป	40-dip (0.600, 15.24mm)	40	8 B	36	สามารถ, i2c, spi, uart, usart	64 kb	5 V	การตรวจจับ/รีเซ็ตสีน้ำตาลออก, HLVD, POR, PWM, wdt	PIC18F4620-E/P VS PIC18F4680-I/P
PIC18F4610-I/P	เทคโนโลยีไมโครชิป	40-dip (0.600, 15.24mm)	40	8 B	36	i2c, spi, uart, usart	64 kb	5 V	การตรวจจับ/รีเซ็ตสีน้ำตาลออก, HLVD, POR, PWM, wdt	PIC18F4620-E/P VS PIC18F4610-I/P

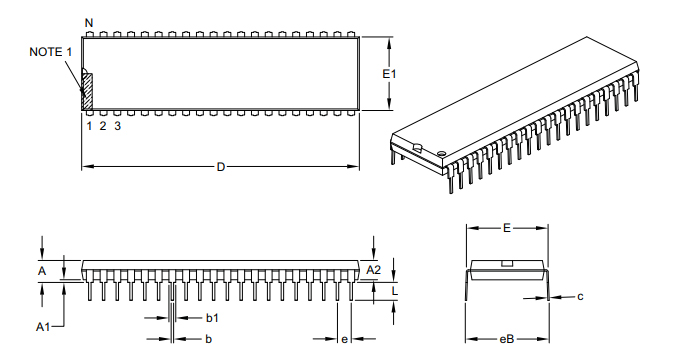

บรรจุภัณฑ์และขนาดของ PIC18F4620

PIC18F4620 มิติ	ขีด จำกัด มิติ	ขั้นต่ำ (นิ้ว)	NOM (นิ้ว)	สูงสุด (นิ้ว)
จำนวนพิน	n		40
ขว้าง	อี		0.100 BSC
ขึ้นไปบนระนาบที่นั่ง	อัน			0.25
ความหนาของแพ็คเกจแม่พิมพ์	A2	0.125		0.195
ฐานไปยังระนาบที่นั่ง	A1	0.015
ความกว้างไหล่ถึงไหล่	อี	0.59		0.625
ความกว้างของแพ็คเกจแม่พิมพ์	E1	0.485		0.58
ความยาวโดยรวม	d	1.98		2.095
เคล็ดลับไปยังระนาบที่นั่ง	l	0.115		0.2
ความหนาตะกั่ว	C	0.008		0.015
ความกว้างตะกั่วตอนบน	B1	0.03		0.07
ความกว้างตะกั่วที่ต่ำกว่า	ข	0.014		0.023
ระยะห่างแถวโดยรวม	eb			0.7

พื้นหลังของผู้ผลิต

Microchip Technology Inc. เก่งในไมโครคอนโทรลเลอร์, สัญญาณผสมและความก้าวหน้าแบบอะนาล็อกบริษัท มีส่วนร่วมอย่างแข็งขันในการศึกษาด้านการศึกษาจัดหาแหล่งข้อมูลมากมายในหมู่พวกเขามีการจัดระเบียบห้องปฏิบัติการ, หลักสูตรโดยละเอียด, การฝึกอบรมเฉพาะด้านและเครื่องมือพัฒนาขั้นสูง

PDF แผ่นข้อมูล

แผ่นข้อมูล PIC18LF4620-I/ML:

pic18fx525, x620 datasheet.pdf

การเปลี่ยนแปลงฉลากและการบรรจุ 23/sep/2015.pdf

การเปลี่ยนแปลงการบรรจุ 10/ต.ค./2016.pdf

PIC18F (2, 4) ข้อกำหนดการเขียนโปรแกรม ZZZ

2.73khz.pdf

Wire Bond Chg Qual 19/Jul/2016.pdf

PIC18F4620-E/P แผ่นข้อมูล:

PIC18F (2, 4) ข้อกำหนดการเขียนโปรแกรม ZZZ

pic18fx525, x620 datasheet.pdf

การเปลี่ยนแปลงฉลากและการบรรจุ 23/sep/2015.pdf

การเปลี่ยนแปลงการบรรจุ 10/ต.ค./2016.pdf

mult dev 13/apr/2020.pdf

Wire CHG 13/Jan/2016.pdf

คำถามที่พบบ่อย [คำถามที่พบบ่อย]

1. PIC18F4620 คืออะไร?

PIC18F4620 เป็นไมโครคอนโทรลเลอร์อเนกประสงค์ที่ได้รับการยกย่องในการปรับตัวในแอพพลิเคชั่นอุตสาหกรรมสถาปัตยกรรมของมันออกแบบมาเพื่อลดการใช้พลังงานมอบความสามารถในการประมวลผลที่แข็งแกร่งซึ่งสะท้อนได้ดีในสภาพแวดล้อมที่เข้มงวดคนอื่น ๆ มักจะพึ่งพาไมโครคอนโทรลเลอร์นี้เนื่องจากความอดทนและการสนับสนุนเครื่องมือที่กว้างขวางซึ่งทำให้กระบวนการพัฒนาง่ายขึ้น

2. ฉันจะตั้งโปรแกรม PIC18F4620 ได้อย่างไร?

ในการเขียนโปรแกรม PIC18F4620 ทำตามขั้นตอนเหล่านี้:

Open MPLAB ซึ่งเป็น IDE ที่ครอบคลุมทั้งหมดที่ออกแบบมาสำหรับผลิตภัณฑ์ไมโครชิพ

เลือกประเภทของโครงการที่คุณกำลังทำอยู่

ระบุรุ่นไมโครคอนโทรลเลอร์ที่แน่นอน

เลือกคอมไพเลอร์ที่เหมาะสม

กำหนดเส้นทางโครงการสำหรับเวิร์กโฟลว์ที่จัดระเบียบ

3. PIC18F4620 ขนาดเท่าไหร่?

PIC18F4620 ที่มีขนาด 2.095 x 0.58 x 0.195 นิ้วเข้ากันได้อย่างลงตัวในพื้นที่แน่นจำเป็นต้องใช้ในระบบขนาดกะทัดรัดและฝังตัวขนาดนี้ช่วยให้การรวมเข้ากับเค้าโครงฮาร์ดแวร์ต่างๆได้อย่างง่ายดายโดยสอดคล้องกับหลักการออกแบบที่ใส่ใจในอวกาศซึ่งขับเคลื่อนความก้าวหน้าทางเทคโนโลยีร่วมสมัย
