S9013 ทรานซิสเตอร์อธิบาย: Pinout, รายละเอียดทางเทคนิคและแอปพลิเคชัน

ทรานซิสเตอร์ NPN โดดเด่นด้วยชั้น P-type ที่คั่นกลางระหว่างสองภูมิภาค N-type มีบทบาทอย่างแข็งขันในอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัยโดยขยายสัญญาณฐานที่อ่อนแอลงอย่างมีประสิทธิภาพในบรรดาสิ่งเหล่านี้ทรานซิสเตอร์ S9013 โดดเด่นสำหรับการเคลื่อนย้ายอิเล็กตรอนที่ยอดเยี่ยมและฟังก์ชั่นอเนกประสงค์ใช้กันอย่างแพร่หลายในระบบเสียงอุปกรณ์สื่อสารและวงจรความถี่สูง S9013 นำเสนอการผสมผสานที่เป็นเอกลักษณ์ของประสิทธิภาพและความสามารถในการปรับตัวบทความนี้ขุดลงในคุณสมบัติทางเทคนิคการกำหนดค่า PIN และแอปพลิเคชันที่ใช้งานได้จริงของทรานซิสเตอร์ S9013จากการออกแบบโครงสร้างไปจนถึงบทบาทในวงจรเช่นหน่วยงานกำกับดูแลการสลับ 12V เราสำรวจความสามารถข้อ จำกัด และกรณีการใช้งานคู่มือนี้ให้ข้อมูลเชิงลึกที่มีคุณค่าเกี่ยวกับบทบาทของ S9013 ในการขับเคลื่อนนวัตกรรมในภาคต่างๆ

แคตตาล็อก

ภาพรวมทรานซิสเตอร์ SS9013

ที่ S9013 ทรานซิสเตอร์โดดเด่นด้วยความสามารถที่น่าทึ่งสำหรับการดำเนินการทั้งความเร็วสูงและปัจจุบันซึ่งทั้งหมดถูกห่อหุ้มภายในแพ็คเกจ TO-92 ขนาดกะทัดรัดทรานซิสเตอร์ NPN แบบ epitaxial silicon นี้เก่งทั้งในการขยายและการสลับข้อกำหนดในการใช้งานอิเล็กทรอนิกส์เชิงพาณิชย์ที่หลากหลายมีองค์ประกอบของเลเยอร์ N-doped สองชั้นซึ่งครอบคลุมชั้น P-doped สถาปัตยกรรมนี้ถูกสร้างขึ้นด้วยความแม่นยำเพื่อเพิ่มความคล่องตัวของอิเล็กตรอนคุณลักษณะเหล่านี้ทำให้ SS9013 ส่วนใหญ่เหมาะสำหรับบทบาทเช่นขั้นตอนการส่งออกสัญญาณเสียงอินเวอร์เตอร์และตัวแปลงโดยเน้นการบังคับใช้ในวงกว้าง

มีอัตราดอกเบี้ย DC สูงถึง 150 และความถี่ในการดำเนินงานสูงถึง 140MHz SS9013 บรรลุมาตรฐานประสิทธิภาพที่น่ายกย่องมันสามารถรองรับกระแสสะสมสูงถึง 500mA และจัดการการกระจายพลังงานสูงถึง 625MWในระหว่างการใช้งานจริงมันยังคงความมั่นคงในช่วงเวลาของเงื่อนไขแสดงให้เห็นถึงความน่าเชื่อถือซึ่งส่วนใหญ่อยู่ในวงจรเรียกร้องประสิทธิภาพที่ยั่งยืนและสม่ำเสมอตลอดเวลา

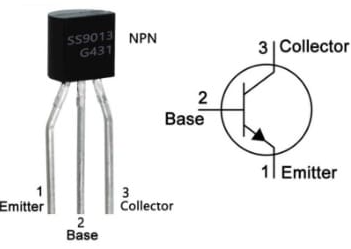

การกำหนดค่าพิน

หมายเลขพิน	ชื่อพิน	คำอธิบาย
PIN 1	ผู้ปล่อย	อุปกรณ์ปัจจุบันจากเทอร์มินัลตัวส่งสัญญาณนี้
พิน 2	ฐาน	การไหลของกระแสผ่านเทอร์มินัลนี้ควบคุม อุปทานปัจจุบันระหว่างขั้วของตัวส่งและตัวสะสม
พิน 3	นักสะสม	กระแสกระแสตลอดระยะเวลานี้

คุณสมบัติและสเป็ค

คุณสมบัติ/ข้อมูลจำเพาะ	รายละเอียด
ประเภททรานซิสเตอร์	NPN
จำนวนเทอร์มินัล	3
ประเภทแพ็คเกจ	ถึง -92
การกระจายพลังงาน	650 เมกะวัตต์
กระแสสูงสุดสะสม (IC สูงสุด)	5 a / 500 ma
แรงดันไฟฟ้าสะสมต่อผู้ส่ง (VCE)	20 V
แรงดันไฟฟ้าต่อเบส (VCB)	40 V
แรงดันไฟฟ้า-ต่อฐาน (VBE)	5 V
การกระจายตัวสะสมสูงสุด (PC)	625 เมกะวัตต์
ความถี่ในการเปลี่ยน (ft)	150 MHz
DC Current Gain (HFE) ขั้นต่ำ & สูงสุด	64 ถึง 202
รับช่วง	40 (นาที) ถึง 300 (สูงสุด)
ทรานซิสเตอร์ PNP เสริม	SS9012
อุณหภูมิการจัดเก็บและการทำงาน	-55 ° C ถึง +150 ° C
ทรานซิสเตอร์ทางเลือก/เทียบเท่า	S9013 2N4401- S8050- 2N3904- BC547- BC338- BC337- 2N2222

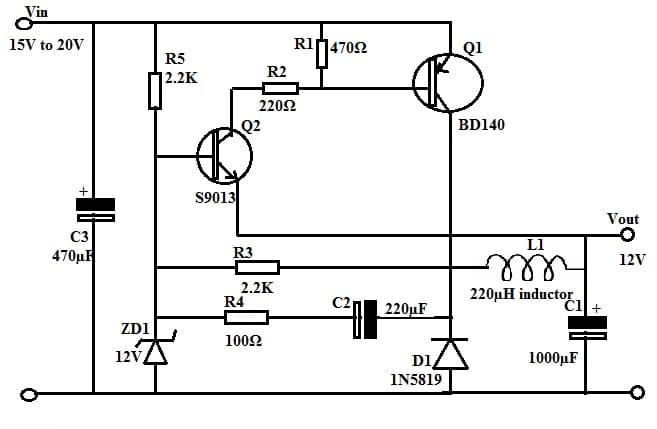

การพัฒนาวงจรควบคุมการสลับ DC 12V ที่มีประสิทธิภาพด้วยทรานซิสเตอร์

ในการออกแบบแหล่งจ่ายไฟที่ทันสมัยวงจรรวมนั้นมีค่าสำหรับประสิทธิภาพอย่างไรก็ตามวิธีการนี้ใช้ประโยชน์จากทรานซิสเตอร์คู่หนึ่งที่สอดคล้องกับส่วนประกอบที่จำเป็นเพื่อแปลงอินพุต 15V-20V เป็นเอาต์พุต 12V คงที่วงจรคุณสมบัติทรานซิสเตอร์ Q1-BD140 และ Q2-S9013 ใช้องค์ประกอบเช่น D1-1N5819 Schottky ไดโอดสำหรับการแก้ไข, Zener diode (ZD1) สำหรับการควบคุมแรงดันไฟฟ้า, ตัวเก็บประจุ (C1, C2, C3)R2, R3, R4, R5) สำหรับการให้น้ำหนักและการ จำกัด และการเหนี่ยวนำ L1 สำหรับการจัดเก็บพลังงานการประกอบอย่างรอบคอบโดยแผนผังแผนผังทำให้มั่นใจได้ว่าการมอดูเลตปัจจุบันที่แม่นยำและแรงดันไฟฟ้าที่สอดคล้องกันซึ่งเป็นเครื่องพิสูจน์ถึงความสามารถรอบตัวในแอพพลิเคชั่นต่างๆ

ฟังก์ชั่นวงจร

Q1-BD140 ทำหน้าที่เป็นสวิตช์หลักโดยร่วมมืออย่างใกล้ชิดกับ L1 และ D1การออกแบบของวงจรรวมถึงทรานซิสเตอร์ NPN และ PNP เพื่อออกกฎหมายลูปข้อเสนอแนะสำหรับการควบคุมความถี่ระบบตรวจสอบแรงดันไฟฟ้าที่ซับซ้อนผ่าน R4 และ C2 พร้อมกับการสนับสนุนจาก Zener Diode ZD1 รักษาเอาต์พุตที่ 12V แม้ว่าระดับอินพุตจะสั่นคลอนเมื่อได้รับอินพุต DC Q2-S9013 จะทำงานผ่าน R5 ซึ่งเป็นการปรับค่าการนำไฟฟ้าของ Q1 ทางอ้อมปัจจุบันมีการชี้นำผ่านตัวปล่อยสัญญาณไตรมาสที่ 1 ไปยังฐานถูกนำไปยัง L1 โดยมีไตรมาสที่ 2 ดูแลกระบวนการซึ่งได้รับอิทธิพลจากแรงดันไฟฟ้าที่ควบคุมของ ZD1เมื่อเอาต์พุตเกิน 12V Q2 จะปิดการหยุดกระแสกระแสผ่าน Q1 โดยเน้นถึงความต้องการที่แท้จริงสำหรับประสิทธิภาพที่สอดคล้องกันภายใต้สถานการณ์ที่ผันผวน

การเพิ่มประสิทธิภาพของวงจรที่ยืนยาว

เพื่อประสิทธิภาพและความปลอดภัยที่ยั่งยืนควรสังเกตมาตรการในทางปฏิบัติหลายอย่างสิ่งเหล่านี้เกี่ยวข้องกับการกำหนดแรงดันไฟฟ้าการทำงานของทรานซิสเตอร์ S9013 ต่ำกว่า 20V โดยรวมตัวต้านทานที่ จำกัด ในปัจจุบันที่เหมาะสมและสร้างความมั่นใจในการจัดตำแหน่งพินที่แม่นยำนอกจากนี้การทำให้การเชื่อมต่อโหลดต่ำกว่า 500mA และอุณหภูมิการทำงานระหว่าง -55 ถึง +150 องศาเซลเซียสได้รับการแนะนำเพื่อให้แน่ใจว่ามีความน่าเชื่อถือที่ยั่งยืนข้อควรระวังดังกล่าวได้รับการประเมินผ่านการทดสอบและการทำซ้ำอย่างต่อเนื่องหมายถึงการผสมผสานของความรู้เชิงโน้ตและประสบการณ์ในทางปฏิบัติในการมุ่งมั่นในการปฏิบัติงานระยะยาว

ข้อดีและข้อเสีย

ผู้เชี่ยวชาญ

ทรานซิสเตอร์ S9013 จัดแสดงการใช้พลังงานน้อยที่สุดทำให้เป็นตัวเลือกที่น่าสนใจสำหรับความพยายามแรงดันไฟฟ้าต่ำมันมีจุดเด่นอย่างเด่นชัดในแอพพลิเคชั่นที่หลากหลายเนื่องจากความสามารถในการจัดการพลังงานที่น่ายกย่องทรานซิสเตอร์มีอัตราขยาย DC ที่น่าประทับใจและต้องการเพียงกระแสฐานที่ไม่สำคัญเท่านั้นที่จะจัดการกับกระแสสะสมขนาดใหญ่เท่านั้นซึ่งเป็นการเพิ่มประสิทธิภาพการใช้พลังงานนอกจากนี้แรงดันไฟฟ้าความอิ่มตัวต่ำระหว่างตัวสะสมและตัวส่งสัญญาณมีส่วนช่วยเพิ่มประสิทธิภาพการใช้พลังงานโครงสร้างขนาดกะทัดรัดของมันมีค่าในสภาพแวดล้อมที่มีการจัดลำดับความสำคัญของพื้นที่สูงสุดคุณสามารถชื่นชมความสามารถในการจ่ายและโซลูชั่นทางเศรษฐกิจที่นำไปสู่โครงการที่มีความอ่อนไหวต่อต้นทุนช่วยให้นวัตกรรมโดยไม่ต้องเครียดทรัพยากรทางการเงินในสถานการณ์จริงคุณมักจะหันไปหาส่วนประกอบที่สัญญาความน่าเชื่อถือและลดการใช้พลังงานแอตทริบิวต์เหล่านี้มีส่วนช่วยให้อายุการใช้งานอุปกรณ์ขยายและลดค่าใช้จ่ายในการดำเนินงาน

ข้อเสีย

S9013 ไม่ได้ไม่มีข้อ จำกัด เนื่องจากการดิ้นรนกับความสามารถในการจัดการพลังงานและแรงดันไฟฟ้าที่ จำกัด และช่วงการตอบสนองความถี่ที่ จำกัดข้อ จำกัด เหล่านี้สามารถ จำกัด ประสิทธิภาพในแอปพลิเคชันความถี่สูงหรือบรอดแบนด์ซึ่งจำเป็นต้องมีการเลือกเชิงกลยุทธ์ของส่วนประกอบตามข้อกำหนดของโครงการที่ต้องการเป็นอุปกรณ์โพลาไรซ์มันต้องการความแม่นยำในการเชื่อมต่อเทอร์มินัลการเดินสายที่ไม่เหมาะสมอาจส่งผลให้เกิดปัญหาการดำเนินงานทันทีหรือการย่อยสลายอย่างค่อยเป็นค่อยไปเมื่อเวลาผ่านไปด้านนี้ต้องพิจารณาอย่างรอบคอบในระหว่างการติดตั้งและเรียกร้องให้มีความเชี่ยวชาญข้อมูลเชิงลึกจากประสบการณ์เปิดเผยว่าข้อผิดพลาดเล็กน้อยในการเดินสายสามารถนำไปสู่ความล้มเหลวของระบบที่สำคัญโดยเน้นความสำคัญของกระบวนการประกอบที่แม่นยำและการทดสอบที่ครอบคลุมเพื่อรักษาความสมบูรณ์ของอุปกรณ์และฟังก์ชั่น

การใช้ทรานซิสเตอร์ S9013

ทรานซิสเตอร์ S9013 ดำรงตำแหน่งที่แตกต่างกันในอุปกรณ์อิเล็กทรอนิกส์เนื่องจากความสามารถรอบตัวซึ่งมีต้นกำเนิดมาจากการจัดอันดับแรงดันไฟฟ้า 20V Collector-Emitterลักษณะแรงดันไฟฟ้าปานกลางนี้ก่อให้เกิดความน่าเชื่อถือในการใช้งานที่หลากหลาย

อุปกรณ์เสียงและการสื่อสาร

S9013 ได้รับการปรับแต่งสำหรับงานการขยายเสียงโดยเฉพาะกับความต้องการพลังงานต่ำมันถูกรวมเข้ากับอุปกรณ์ส่วนบุคคลอย่างกว้างขวางรวมถึงวิทยุสัญญาณเตือนและตัวรับสัญญาณการสื่อสารการส่งมอบความจงรักภักดีต่อเสียงที่สอดคล้องกันทำให้การมีส่วนร่วมของคุณเพิ่มความชื่นชมจากคุณที่มุ่งเน้นไปที่วงจรเสียงที่ซับซ้อน

ระบบอิเล็กทรอนิกส์

มีความสามารถในปัจจุบันของนักสะสม 500mA S9013 เก่งในการขับขี่รีเลย์และวงจรรวม (ICS)ความกล้าหาญในการจัดการปัจจุบันนี้รองรับไฟ LED กำลังสูงและกระบวนการสลับต่างๆทำให้ทรานซิสเตอร์เป็นองค์ประกอบสำคัญในวงจรที่ต้องการความน่าเชื่อถือความเชี่ยวชาญในการทำงานในสถานการณ์ปัจจุบันช่วยในการสร้างระบบอิเล็กทรอนิกส์ที่ตอบสนองอย่างรวดเร็วและไดนามิก

องค์ประกอบวงจร

นอกเหนือจากบทบาทในงานเสียงและการขับขี่ S9013 ทำหน้าที่เป็นสวิตช์แอมพลิฟายเออร์หรือวงจรเรียงกระแสภายในวงจรความถี่สูงความยืดหยุ่นนี้มีค่าในการออกแบบวงจรที่สลับซับซ้อนซึ่งส่วนประกอบจะต้องปรับบทบาทที่หลากหลายคุณสามารถพึ่งพาลักษณะอเนกประสงค์เพื่อสร้างและใช้โซลูชั่นที่เป็นนวัตกรรมในการออกแบบอิเล็กทรอนิกส์เพื่อให้มั่นใจว่าประสิทธิภาพและความน่าเชื่อถือ
