SN74LS164 การลงทะเบียนกะ 8 บิต: คุณสมบัติแอปพลิเคชันและ pinout

SN74LS164 เป็นความเร็วสูงความเร็วสูงเชื่อถือได้และอเนกประสงค์ 8 บิตในการลงทะเบียนกะมันประมวลผลข้อมูลอนุกรมผ่าน 2 อินพุตและเกตซิงโครไนซ์กับการเปลี่ยนนาฬิกาเพื่อการทำงานที่แม่นยำคุณสมบัติที่สำคัญ ได้แก่ อินพุตอนุกรมที่มีรั้วรอบขอบชิดและฟังก์ชั่นที่ชัดเจนแบบอะซิงโครนัสทำให้เหมาะสำหรับการจัดการข้อมูลที่แข็งแกร่งและการรีเซ็ตระบบจากการเพิ่มประสิทธิภาพการถ่ายโอนข้อมูลไปจนถึงการเพิ่มประสิทธิภาพ I/O ในระบบไมโครคอนโทรลเลอร์ SN74LS164 ยอดคงเหลือความเร็วและความน่าเชื่อถือบทความนี้สำรวจการกำหนดค่า PIN คุณสมบัติและแอปพลิเคชันเน้นบทบาทในการออกแบบระบบดิจิตอลประสิทธิภาพสูงสำหรับการสื่อสารการควบคุมและการแปลงข้อมูล

แคตตาล็อก

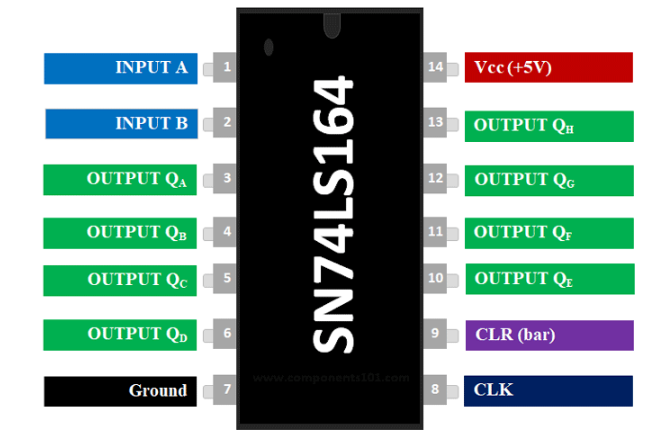

SN74LS164 พิน

หมายเลขพิน	ชื่อพิน	คำอธิบาย
3, 4, 5, 6, 12, 13, 14, 15	ถามอัน ถึง Qชม	Shift Register Output Pins
1, 2	A&B	หมุดอินพุตแบบขนาน
6, 7	ลูกนก	PIN อินพุตนาฬิกา
9	CLR	ล้างพิน
7	VSS	พื้น
14	VCC	แรงดันไฟฟ้า - 5V, 10V, 15V

คุณสมบัติ

คุณสมบัติ	คำอธิบาย
พิมพ์	8 บิต, การลงทะเบียนแบบ serial-in serial-in parallel-out
แรงดันไฟฟ้า	3V ถึง 18V
แรงดันไฟฟ้า - สูงสุด	5.25V
เวลาหน่วงการขยายพันธุ์	25 ns
สูงสุดความถี่นาฬิกา	36 MHz
ช่วงอุณหภูมิการทำงาน	0 ° C ถึง +70 ° C
คุณสมบัตินาฬิกา	นาฬิกาบัฟเฟอร์เต็มรูปแบบ
ประเภทแพ็คเกจ	16-pin PDIP, GDIP, PDSO

ทางเลือก

ชื่อ	พิมพ์
74LS379	การลงทะเบียนกะสี่ขนาน
4014	การลงทะเบียนกะ 4 บิต
CD4035	8 บิตลงทะเบียน
74LS323	8 บิตกะ/การจัดเก็บลงทะเบียน
74LS166	8 บิตลงทะเบียน
74HC595	การลงทะเบียนแบบคงที่คู่ 4 บิต
74LS299	8 บิตกะ/การจัดเก็บลงทะเบียน

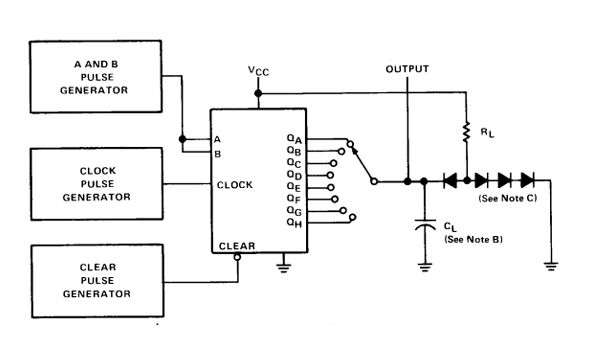

การใช้ประโยชน์ของ SN74LS164

การใช้งาน SN74LS164 ขยายความสามารถของ I/O ระบบที่ขับเคลื่อนด้วยไมโครคอนโทรลเลอร์ซึ่งเป็นตัวเลือกที่เชื่อถือได้สำหรับแอพพลิเคชั่นอิเล็กทรอนิกส์ดิจิตอลชิป 14 พินที่ยืดหยุ่นนี้มีอินพุต 4 ตัวและหมุดเอาต์พุต 8 ตัวและการเชื่อมต่อกำลังและพื้นดินทำให้สามารถรวมเข้ากับการออกแบบวงจรได้ในวงกว้างการสื่อสารกับไมโครคอนโทรลเลอร์ได้รับการอำนวยความสะดวกผ่าน 4 บรรทัดที่สำคัญ: นาฬิกา, ใสและสองสายอินพุต (A & B)อินพุต A และ B ทำงานเป็นแบบทั่วไปและเกตส่งเอาต์พุตตรรกะสูงเมื่ออินพุตทั้งสองได้รับ 5 โวลต์ปรับปรุงความแม่นยำในการควบคุมสัญญาณการรีเซ็ตการลงทะเบียน Shift ด้วย PIN ที่ชัดเจนเป็นโซลูชันที่ดีที่สุดสำหรับแอปพลิเคชันที่ต้องการการจัดการข้อมูลตามลำดับ

เมื่อโครงการต้องการการเชื่อมต่ออุปกรณ์ต่อพ่วงจำนวนมากเช่นเครือข่ายเซ็นเซอร์หรือระบบควบคุมที่ซับซ้อน SN74LS164 พิสูจน์ให้เห็นว่ามีประโยชน์ในการขยายหมุด I/Oแอปพลิเคชันของมันจะเปิดใช้กลยุทธ์ที่เป็นนวัตกรรมเพื่อเพิ่มประสิทธิภาพพื้นที่และทรัพยากรส่วนใหญ่อยู่ในการตั้งค่าขนาดกะทัดรัดความสามารถของชิปในการควบคุมเอาต์พุตหลายรายการจากอินพุตที่ จำกัด ช่วยเพิ่มประสิทธิภาพในการดำเนินงานโดยนำเสนอเส้นทางไปสู่การออกแบบวงจรที่มีความคล่องตัวในขณะที่รักษาฟังก์ชันการทำงาน

การรักษาความสมบูรณ์ของสัญญาณนั้นร้ายแรงเมื่อรวม SN74LS164 ในวงจรอิเล็กทรอนิกส์ความแม่นยำในการกำหนดเวลาผ่านการจัดการสัญญาณนาฬิกาอย่างพิถีพิถันรับประกันการซิงโครไนซ์ทั่วทั้งระบบด้วยการใช้งานสายนาฬิกาอย่างมีประสิทธิภาพลำดับการกำหนดเวลาที่แม่นยำจะถูกนำมาใช้ลดข้อผิดพลาดและรองรับการสื่อสารอุปกรณ์ต่อพ่วงที่เชื่อถือได้การควบคุมการควบคุมอินพุต A และ GATE A และ B Underpins เอาต์พุตที่เชื่อถือได้ซึ่งเป็นแบบไดนามิกในสถานการณ์ที่ต้องการความน่าเชื่อถือที่โดดเด่น

แอปพลิเคชัน

ในภูมิทัศน์ของเทคโนโลยีวงจรรวม SN74LS164 กลายเป็นองค์ประกอบอเนกประสงค์ที่มียูทิลิตี้ที่หลากหลายในภาคต่างๆ

กลไกการนับ

ภายในโลกของการออกแบบเคาน์เตอร์ SN74LS164 โดดเด่นความเชี่ยวชาญในการจัดการปริมาณข้อมูลที่สำคัญยิ่งทำให้แอพพลิเคชั่นเพิ่มขึ้นจำนวนแอพพลิเคชั่นค้นหาความเกี่ยวข้องในนาฬิกาดิจิตอลและตัวนับความถี่คุณสามารถพึ่งพาความแม่นยำและความสม่ำเสมอเมื่อความแม่นยำไม่สามารถต่อรองได้

การจัดเก็บข้อมูลและถ่ายโอนข้อมูล

SN74LS164 ช่วยเพิ่มความสามารถในการจัดเก็บข้อมูลและการถ่ายโอนอย่างมีนัยสำคัญในการลงทะเบียนรวมถึงการลงทะเบียนเลขคณิตและการเปลี่ยนแปลงบทบาทในการคำนวณขยายไปถึงการปรับปรุงการจัดการข้อมูลและการประมวลผลโดยแสดงอุปกรณ์เป็นสื่อกลางในการเพิ่มประสิทธิภาพภายในสถาปัตยกรรมคอมพิวเตอร์สิ่งนี้สะท้อนให้เห็นถึงความเข้าใจในการเพิ่มประสิทธิภาพการดำเนินงานในอุปกรณ์ต่าง ๆ

การแปลงข้อมูล

การพัฒนาระหว่างรูปแบบข้อมูลอนุกรมและแบบขนานนั้นไร้รอยต่อกับ SN74LS164 ซึ่งสนับสนุนโปรโตคอลการสื่อสารที่หลากหลายความยืดหยุ่นนี้เป็นไปตามความต้องการที่พัฒนาขึ้นของระบบดิจิตอลที่ทันสมัยการปรับความสามารถในการออกแบบทางเทคนิคของการออกแบบทางเทคนิคและความก้าวหน้าในการขับเคลื่อนเทคโนโลยีการสื่อสาร

การสร้างลำดับและระบบควบคุม

ในการเต้นรำที่ซับซ้อนของการสร้างลำดับ SN74LS164 ให้ความแม่นยำและความมั่นคงที่ไม่เปลี่ยนแปลงซึ่งมีประโยชน์สำหรับการซิงโครไนซ์ในวงจรควบคุมความสามารถในการสร้างลำดับที่มั่นคงประกบกับความต้องการในทางปฏิบัติใน PLCs และกระบวนการอัตโนมัติซึ่งเวลาและการสั่งซื้อช่วยยกระดับฟังก์ชั่น

การแปลงรหัส

SN74LS164 Underpins Code Conversion กระบวนการด้วย Finesse นำทางอย่างรวดเร็วระหว่างรูปแบบข้อมูลเพื่อรองรับมาตรฐานการเข้ารหัสที่หลากหลายความสามารถนี้สอดคล้องกับการแก้ปัญหาทางเทคโนโลยีกับความแตกต่างในทางปฏิบัติของความสามารถในการปรับตัวสากลตอบสนองความต้องการด้านสิ่งแวดล้อมที่หลากหลาย

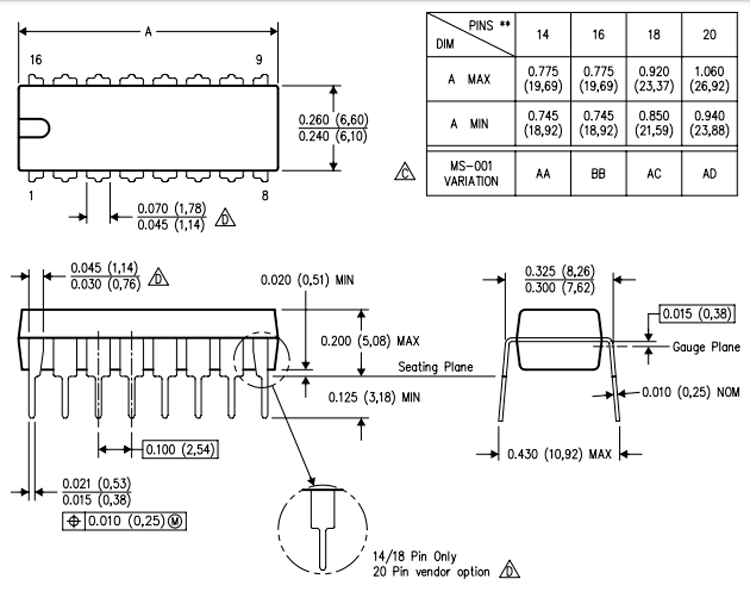

SN74LS164 2D รุ่น (PDIP)
