Relc Resonance Series RLC: การตอบสนองความถี่, อิมพีแดนซ์และแอปพลิเคชัน

คู่มือนี้อธิบายว่าวงจร RLC ซีรีส์ทำงานอย่างไรวงจรประเภทนี้มีตัวต้านทาน (R) ตัวเหนี่ยวนำ (L) และตัวเก็บประจุ (c) ทั้งหมดที่เชื่อมต่อในเส้นทางเดียวมันแสดงให้เห็นว่าวงจรทำปฏิกิริยาอย่างไรเมื่อความถี่ของสัญญาณเปลี่ยนไปคุณจะได้เรียนรู้ว่าอิมพีแดนซ์คืออะไร (วงจรต่อต้านกระแสมากแค่ไหน) การเปลี่ยนแปลงด้วยความถี่และสิ่งที่เกิดขึ้นที่จุดกำทอนซึ่งวงจรทำงานได้ดีที่สุดคู่มือยังครอบคลุมถึงการเปลี่ยนแปลงของปฏิกิริยา (จากตัวเหนี่ยวนำและตัวเก็บประจุ) การเปลี่ยนแปลงวิธีการที่กระแสและแรงดันไฟฟ้าทำงานที่ความถี่ที่แตกต่างกันและวิธีการที่พลังงานเคลื่อนที่ไปมาระหว่างตัวเหนี่ยวนำและตัวเก็บประจุความรู้นี้มีประโยชน์สำหรับการสร้างตัวกรองจูนเนอร์ออสซิลเลเตอร์และระบบอิเล็กทรอนิกส์อื่น ๆ ที่ต้องทำงานในความถี่ที่แน่นอน

แคตตาล็อก

ความถี่และความต้านทานในวงจร RLC

วงจร RLC ซีรีส์มีตัวต้านทาน (R), ตัวเหนี่ยวนำ (L) และตัวเก็บประจุ (C) ทั้งหมดเชื่อมต่อในเส้นทางเดียวการคัดค้านทั้งหมดที่วงจรเสนอให้กับกระแสสลับเรียกว่าอิมพีแดนซ์ (Z) ซึ่งรวมความต้านทานและปฏิกิริยา (ฝ่ายค้านจากตัวเหนี่ยวนำและตัวเก็บประจุ)การเปลี่ยนแปลงความต้านทานขึ้นอยู่กับความถี่ของสัญญาณที่ผ่านวงจรความต้านทานคำนวณเป็น:

ที่ไหน 𝑅 คือความต้านทาน 𝑋_𝐿 เป็นปฏิกิริยาอุปนัยที่กำหนดโดย:

x_C เป็นปฏิกิริยาแบบ capacitive ที่กำหนดโดย:

เมื่อความถี่เพิ่มขึ้น: 𝑋_𝐿 เพิ่มเป็นเส้นตรง (เชิงเส้น) และ 𝑋_𝐶 ลดลงอย่างรวดเร็ว (ผกผันด้วยความถี่)ที่ความถี่ต่ำ 𝑋_𝐶 ครอบงำเพราะมีขนาดใหญ่มากในขณะที่ 𝑋_𝐿 มีขนาดเล็กที่ความถี่สูง 𝑋_𝐿 รับช่วง 𝑋_𝐶 เข้าใกล้ศูนย์จุดที่:

เรียกว่าความถี่เรโซแนนซ์ซึ่งแสดงว่าเป็น 𝑓𝑟-ที่ความถี่นี้ปฏิกิริยาจะยกเลิกซึ่งกันและกันและความต้านทานจะกลายเป็นตัวต้านทานอย่างหมดจด:

นี่คือจุดที่กระแสถึงค่าสูงสุดและวงจรมีประสิทธิภาพมากที่สุดด้านล่างจุดนี้วงจรจะทำงานเหมือนตัวเก็บประจุมากขึ้นข้างบนมันทำหน้าที่เหมือนตัวเหนี่ยวนำมากขึ้นการทำความเข้าใจว่าอิมพีแดนซ์เปลี่ยนไปอย่างไรด้วยความถี่ช่วยให้เราออกแบบวงจรสำหรับความถี่เฉพาะเช่นในตัวกรองออสซิลเลเตอร์และเครื่องรับสัญญาณ

ปฏิกิริยาการเปลี่ยนแปลงด้วยความถี่อย่างไร?

ปฏิกิริยาเป็นฝ่ายค้านที่ตัวเหนี่ยวนำและตัวเก็บประจุเสนอให้ไหลเวียนของกระแสสลับ (AC)ซึ่งแตกต่างจากความต้านทานซึ่งคงอยู่อย่างต่อเนื่องโดยไม่คำนึงถึงความถี่การตอบสนองจะแตกต่างกันไปขึ้นอยู่กับว่าการเปลี่ยนแปลงในปัจจุบันเร็วแค่ไหนนั่นคือความถี่ของมัน

ปฏิกิริยาอุปนัย

ปฏิกิริยาอุปนัยคือการต่อต้าน AC ที่เกิดจากตัวเหนี่ยวนำมันเพิ่มสัดส่วนด้วยความถี่และกำหนดโดยสูตร:

ที่ไหน𝑋_𝐿 เป็นปฏิกิริยาอุปนัย (เป็นโอห์ม, Ω), 𝑓คือความถี่ (ในเฮิร์ตซ์, Hz) และ𝐿เป็นตัวเหนี่ยวนำ (ใน Henries, h)ที่ 0 Hz ภายใต้เงื่อนไขกระแสไฟฟ้าโดยตรง (DC) ตัวเก็บประจุแสดงความต้านทานไม่สิ้นสุดต่อการไหลของกระแสในสถานะนี้มันทำงานเหมือนวงจรเปิดปิดกั้นกระแสใด ๆ จากการผ่านอย่างไรก็ตามเมื่อความถี่ของสัญญาณเพิ่มขึ้นปฏิกิริยา capacitive 𝑋𝐶จะลดลงอย่างรวดเร็วที่ความถี่สูงตัวเก็บประจุเสนอการต่อต้านน้อยมากกับกระแสไฟฟ้าทำงานเกือบจะเป็นวงจรลัดวงจรลักษณะนี้ช่วยให้กระแสผ่านได้อย่างง่ายดายเนื่องจากพฤติกรรมที่ขึ้นอยู่กับความถี่นี้ตัวเก็บประจุจึงมีประโยชน์ในวงจรที่ออกแบบมาเพื่อข้ามหรือกรองสัญญาณความถี่สูงและมักใช้ในแอปพลิเคชันเช่นการมีเพศสัมพันธ์ AC และการปรับสภาพสัญญาณ

ปฏิกิริยาร่วมกัน

การเกิดปฏิกิริยาแบบ capacitive ทำงานในทางตรงกันข้ามมันลดลงเมื่อความถี่เพิ่มขึ้นและคำนวณโดยใช้:

ที่ไหน𝑋_𝐶 คือปฏิกิริยาแบบ capacitive (ในโอห์ม, Ω), 𝑓คือความถี่ (ในเฮิร์ตซ์, Hz) และ𝐶คือความจุ (ในฟารด, f)ที่ 0 Hz ภายใต้เงื่อนไขกระแสไฟฟ้าโดยตรง (DC) ตัวเก็บประจุแสดงความต้านทานที่ไม่มีที่สิ้นสุดกับกระแสอย่างมีประสิทธิภาพทำหน้าที่เป็นวงจรเปิดที่บล็อกการไหลของกระแสใด ๆอย่างไรก็ตามเมื่อความถี่ของกระแสสลับเพิ่มขึ้นปฏิกิริยา capacitive (𝑋_𝐶) ลดลงอย่างรวดเร็วที่ความถี่สูงตัวเก็บประจุมีการต่อต้านน้อยมากกับกระแสไฟฟ้าเกือบจะเหมือนวงจรลัดวงจรและทำให้กระแสผ่านผ่านได้อย่างง่ายดายพฤติกรรมขึ้นอยู่กับความถี่นี้ทำให้ตัวเก็บประจุมีประโยชน์สำหรับการข้ามสัญญาณความถี่สูงและแอพพลิเคชั่น AC coupling ซึ่งเป็นสิ่งสำคัญที่จะปิดกั้นส่วนประกอบ DC ในขณะที่อนุญาตให้สัญญาณ AC ผ่าน

พฤติกรรมปัจจุบันที่กำทอน

ในวงจร RLC ซีรีส์กระแสทั้งหมดจะถูกกำหนดโดยความต้านทานทั้งหมด𝑍ของวงจรตามกฎหมายของโอห์มปัจจุบัน𝐼ปัจจุบันได้รับ:

โดยที่𝐼เป็นกระแส (ในแอมแปร์, a), 𝐸แรงดันไฟฟ้าที่ใช้ (เป็นโวลต์, v) และ𝑍เป็นอิมพีแดนซ์ทั้งหมดของวงจร (เป็นโอห์ม, Ω)

สำหรับวงจร RLC ซีรีส์ความต้านทานทั้งหมดคือการรวมกันของความต้านทาน𝑅, ปฏิกิริยาอุปนัย𝑋𝑋𝑋_𝐿และปฏิกิริยา capacitive 𝑋_𝐶-สูตรสำหรับความต้านทานคือ:

ดังนั้นกระแสสามารถเขียนเป็น:

เสียงสะท้อนเกิดขึ้นเมื่อปฏิกิริยาอุปนัยเท่ากับปฏิกิริยาแบบ capacitive:

เนื่องจาก:

ที่ความถี่เรโซแนนซ์𝑓0ปฏิกิริยาจะยกเลิกซึ่งกันและกัน:

ดังนั้นความต้านทานจึงกลายเป็นความต้านทานอย่างหมดจด:

และกระแสถึงค่าสูงสุด:

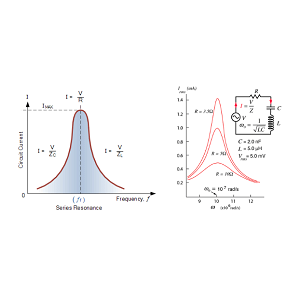

หนึ่งในคุณสมบัติที่สำคัญของการสั่นพ้องในวงจร RLC ซีรีส์คือกระแสสูงสุดกระแสผ่านวงจรเมื่อความต้านทานต่ำสุดสิ่งนี้เกิดขึ้นเมื่อความต้านทานเท่ากับความต้านทานเพียงอย่างเดียวหากคุณพล็อตปัจจุบัน𝐼กับความถี่𝑓ผลลัพธ์คือเส้นโค้งการสั่นพ้องที่ความถี่เรโซแนนซ์𝑓0กระแสมาถึงจุดสูงสุดที่คมชัดเมื่อความถี่เปลี่ยนไปจาก𝑓0ไม่ว่าจะด้านบนหรือต่ำกว่าความแตกต่างระหว่างปฏิกิริยาอุปนัย (𝑋_𝐿) และปฏิกิริยา capacitive (𝑋_𝐶) เพิ่มขึ้นสิ่งนี้ทำให้ความต้านทานทั้งหมดเพิ่มขึ้นซึ่งจะทำให้กระแสลดลงผลที่ได้คือจุดสูงสุดที่แตกต่างกันในกราฟความถี่ปัจจุบันโดยเน้นการเลือกที่สูงของวงจรพฤติกรรมการเลือกนี้ทำให้วงจร RLC มีประโยชน์ในการปรับแต่งแอปพลิเคชันเช่นในตัวรับสัญญาณวิทยุซึ่งเป็นสิ่งสำคัญที่จะแยกความถี่สัญญาณที่ต้องการในขณะที่ปฏิเสธผู้อื่นนอกช่วงการสั่นพ้อง

มุมเฟสและความถี่ในวงจร RLC

พฤติกรรมของวงจร RLC ซีรีส์เปลี่ยนไปตามความถี่ทั้งสามลักษณะคืออิมพีแดนซ์ (z), ปัจจุบัน (I) และมุมเฟส (θ) ตอบสนองในวิธีที่แตกต่างกัน แต่เกี่ยวข้องเมื่อความถี่เพิ่มขึ้นกราฟต่อไปนี้แสดงให้เห็นถึงความสัมพันธ์เหล่านี้

ความต้านทานต่อความถี่

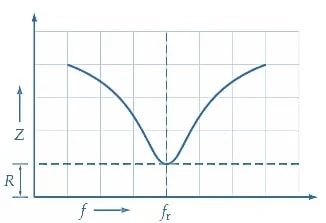

รูปที่ 2 กราฟของอิมพีแดนซ์เทียบกับความถี่

ในกราฟอิมพีแดนซ์อิมพีแดนซ์𝑍ถูกพล็อตกับความถี่𝑓ความต้านทานได้รับจาก:

โดยที่𝑋𝐿 = 𝜔𝐿 เป็นปฏิกิริยาอุปนัย𝑋𝐶 = 1/𝜔𝐶 เป็นปฏิกิริยาแบบ capacitive, 𝜔 = 2𝜋𝑓 เป็นความถี่เชิงมุม

ที่ความถี่เรโซแนนท์𝑓𝑟ปฏิกิริยาจะยกเลิกซึ่งกันและกัน:

สิ่งนี้ส่งผลให้เกิดอิมพีแดนซ์ขั้นต่ำซึ่งมองเห็นได้ว่าเป็นจุดต่ำสุดในเส้นโค้งที่ความถี่ต่ำกว่าหรือสูงกว่า𝑓𝑟ส่วนประกอบปฏิกิริยาจะครองและความต้านทานเพิ่มขึ้นเนื่องจากความแตกต่างที่ใหญ่กว่า𝑋𝐿 - 𝑋𝐶

ปัจจุบันกับความถี่

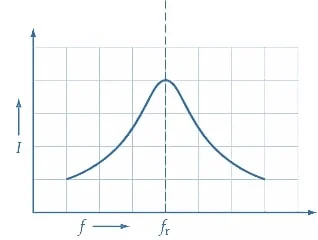

รูปที่ 3. กราฟของความถี่ปัจจุบันกับปัจจุบัน

เนื่องจากปัจจุบัน𝐼ในวงจร RLC ซีรีส์เป็นสัดส่วนผกผันกับอิมพีแดนซ์:

โดยที่𝑉คือแรงดันไฟฟ้าที่ใช้เราจะเห็นจุดสูงสุดของกระแสไฟฟ้าที่ความถี่เรโซแนนท์𝑓𝑟โดยที่𝑍อยู่ในขั้นต่ำ (𝑍 = 𝑅)ดังนั้นกราฟจึงเป็นจุดสูงสุดที่คมชัดที่เสียงสะท้อนที่ความถี่ด้านล่างและสูงกว่าการสั่นพ้องความต้านทานเพิ่มขึ้นทำให้กระแสลดลงตามลำดับเส้นโค้งรูประฆังนี้เป็นลักษณะของพฤติกรรมการสั่นพ้องในวงจร RLC

มุมเฟสเทียบกับความถี่

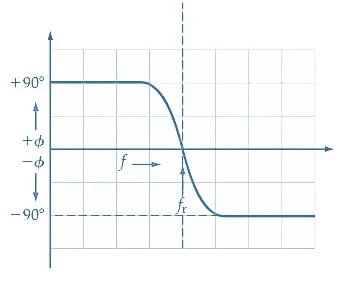

รูปที่ 4. กราฟของมุมเฟสเทียบกับความถี่

มุมเฟส 𝜃 ระหว่างกระแสและแรงดันไฟฟ้านั้นได้รับจาก:

เมื่อมีการเปลี่ยนแปลงความถี่ดังนั้นปฏิกิริยาเช่นกัน:

•ที่ความถี่ต่ำ, 𝑋𝐶> 𝑋𝐿, ดังนั้น 𝜃> 0: แรงดันไฟฟ้านำกระแสไฟฟ้า (capacitive)

•ที่เรโซแนนซ์, 𝑋𝐿 = 𝑋𝐶, ดังนั้น 𝜃 = 0∘: กระแสและแรงดันไฟฟ้าอยู่ในเฟส

•ที่ความถี่สูง𝑋𝐿> 𝑋𝐶ดังนั้น 𝜃<0: current lags voltage (inductive).

สิ่งนี้จะสร้างเส้นโค้งรูปตัว S ซึ่งเฟสจะค่อยๆเปลี่ยนจาก +90 ° (capacitive ล้วนๆ) เป็น –90 ° (อุปนัยอย่างหมดจด) ข้ามผ่าน 0 °ที่ resonance

กราฟเหล่านี้แสดงให้เห็นถึงการตอบสนองแบบไดนามิกที่สมบูรณ์ของวงจร RLC ซีรีส์เมื่อมีการเปลี่ยนแปลงความถี่เมื่อความถี่เพิ่มขึ้นอิมพีแดนซ์จะลดลงถึงขั้นต่ำที่ความถี่เรโซแนนท์ซึ่งปฏิกิริยาอุปนัยและการเก็บประจุจะยกเลิกซึ่งกันและกันณ จุดเดียวกันนี้กระแสถึงค่าสูงสุดเนื่องจากมีความสัมพันธ์แบบผกผันกับอิมพีแดนซ์ในขณะเดียวกันการเปลี่ยนมุมเฟสอย่างราบรื่นจากบวกเป็นลบแสดงให้เห็นถึงการเปลี่ยนแปลงจากพฤติกรรม capacitive (กระแสไฟฟ้านำกระแสไฟฟ้า) ไปสู่พฤติกรรมอุปนัยการทำความเข้าใจกับพฤติกรรมที่ขึ้นกับความถี่นี้มีความสำคัญในการออกแบบและการทำงานของระบบเช่นวงจรการปรับแต่งตัวกรองสัญญาณส่วนประกอบความถี่วิทยุและอุปกรณ์อิเล็กทรอนิกส์ที่ต้องใช้การควบคุมเวลาและการซิงโครไนซ์สัญญาณอย่างแม่นยำ

ความถี่เรโซแนนซ์คืออะไร?

ความถี่เรโซแนนซ์เกิดขึ้นในวงจร RLC เมื่อปฏิกิริยาอุปนัยเท่ากับปฏิกิริยาแบบ capacitiveณ จุดนี้ส่วนประกอบที่มีปฏิกิริยาทั้งสองยกเลิกซึ่งกันและกัน:

เนื่องจาก:

การตั้งค่าที่เท่ากันเหล่านี้ให้:

การแก้ปัญหา F_R ให้ผลสูตรความถี่เรโซแนนซ์:

ที่ไหน f_R คือความถี่เรโซแนนซ์ (ใน Hz), L คือการเหนี่ยวนำ (ใน Henries) และ C คือความจุ (ใน Farads)

ความถี่เรโซแนนซ์ขึ้นอยู่กับการเหนี่ยวนำและความจุในวงจรเท่านั้นทั้งความต้านทาน (R) และแอมพลิจูดแรงดันไฟฟ้าอินพุตมีผลกระทบใด ๆ กับค่าของ F_R-ที่ความถี่นี้ปฏิกิริยาอุปนัยและการเก็บประจุจะยกเลิกซึ่งกันและกันทำให้วงจรมีพฤติกรรมเหมือนตัวต้านทานบริสุทธิ์เป็นผลให้กระแสถึงค่าสูงสุดที่เป็นไปได้ปรากฏการณ์นี้มีค่าในความถี่วิทยุ (RF) และระบบการสื่อสารซึ่งส่วนประกอบจะต้องทำงานอย่างแม่นยำภายในช่วงความถี่ที่แคบและกำหนดไว้อย่างดีการควบคุมความถี่เรโซแนนซ์ที่แม่นยำช่วยให้การส่งสัญญาณการรับสัญญาณและการกรองในเทคโนโลยีเหล่านี้มีประสิทธิภาพ

สำหรับตัวอย่างนี้ค่าที่กำหนดคือ:

• l = 85 µh = 85 ×10⁻⁶ H

• c = 298 pf = 298 ×10⁻² F

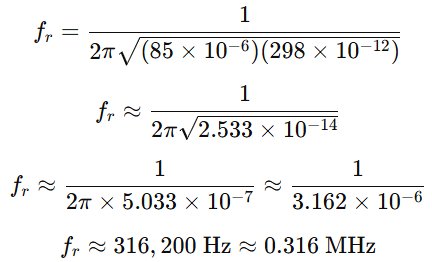

เสียบเข้ากับสูตร:

ตรวจสอบให้แน่ใจว่าได้ตรวจสอบอีกครั้งและการคำนวณหากคุณตั้งเป้าหมายสำหรับความถี่การสั่นพ้องที่เฉพาะเจาะจงใน Megahertz (MHz)ในตัวอย่างก่อนหน้านี้ผลลัพธ์คือประมาณ 1 MHz ซึ่งอาจมีการใช้ค่าเหนี่ยวนำหรือค่าความจุที่แตกต่างกันเล็กน้อยเมื่อพล็อตกระแสกับความถี่ในวงจร RLC กราฟจะแสดงจุดสูงสุดที่แตกต่างกันที่ความถี่การสั่นพ้องณ จุดนี้กระแสถึงสูงสุดเนื่องจากปฏิกิริยาอุปนัยและ capacitive ยกเลิกซึ่งกันและกันโดยเหลือเพียงความต้านทานเพื่อ จำกัด กระแสทั้งสองด้านของความถี่นี้กระแสจะลดลงอย่างรวดเร็วก่อตัวเป็นสิ่งที่เรียกว่าเส้นโค้งการสั่นพ้องพฤติกรรมยอดแหลมนี้เป็นคุณสมบัติสำคัญที่ใช้ในการออกแบบตัวกรอง bandpass, ออสซิลเลเตอร์และวงจรการปรับเสาอากาศ

แรงดันไฟฟ้าเพิ่มขึ้นทั่ว L และ C ที่ Resonance

ในวงจร RLC ซีรีส์ (ตัวต้านทานตัวเหนี่ยวนำและตัวเก็บประจุที่เชื่อมต่อในซีรีส์) การสั่นพ้องเกิดขึ้นเมื่อปฏิกิริยาอุปนัย𝑋𝑋_𝐿 เท่ากับปฏิกิริยา capacitive 𝑋_𝐶-

ณ จุดนี้ความต้านทานปฏิกิริยาทั้งหมดของวงจรยกเลิกออกเหลือเพียงส่วนต้านทานอิมพีแดนซ์𝑍ลดลงและกลายเป็นของจริงอย่างแท้จริง:

เนื่องจากความต้านทานลดลงกระแสถึงค่าสูงสุด:

กระแสไฟฟ้าสูงนี้ส่งผลให้แรงดันไฟฟ้าขนาดใหญ่ลดลงทั้งตัวเหนี่ยวนำและตัวเก็บประจุแม้ว่าพวกเขาจะยกเลิกกันในแรงดันไฟฟ้าวงจรทั้งหมด

•แรงดันไฟฟ้าข้ามตัวเหนี่ยวนำที่ Resonance:

•แรงดันไฟฟ้าข้ามตัวเก็บประจุที่ Resonance:

แม้ว่าแรงดันไฟฟ้าข้ามตัวเหนี่ยวนำ𝑉_𝐿 และตัวเก็บประจุ𝑉_𝐶 มีความเท่าเทียมกันในระดับที่เสียงสะท้อนพวกเขาอยู่นอกเฟส 180 °เป็นผลให้พวกเขายกเลิกกันอย่างมีประสิทธิภาพในแง่ของแรงดันไฟฟ้าสุทธิทั่วทั้งการรวมกันของ LCอย่างไรก็ตามแต่ละองค์ประกอบจะได้รับแรงดันไฟฟ้าเพิ่มขึ้นเนื่องจากกระแสไฟฟ้าสูงไหลผ่านวงจรที่เสียงสะท้อนแรงดันไฟฟ้าแต่ละตัวเหล่านี้อาจสูงกว่าแรงดันไฟฟ้าหลายเท่าซึ่งเป็นปรากฏการณ์ที่เรียกว่าการขยายแรงดันไฟฟ้าเอฟเฟกต์นี้มีความสำคัญในระบบความถี่สูง RF และระบบอิเล็กทรอนิกส์พลังงานที่มีการสั่นพ้องเป็นเรื่องปกติการเพิ่มขึ้นของแรงดันไฟฟ้านี้หมายความว่าทั้งตัวเหนี่ยวนำและตัวเก็บประจุจะต้องได้รับการจัดอันดับเพื่อรองรับแรงดันไฟฟ้าที่สูงกว่าแรงดันไฟฟ้าแหล่งที่มาหากไม่ได้รับการจัดอันดับอย่างถูกต้องส่วนประกอบอาจล้มเหลวแม้ว่าแรงดันไฟฟ้าต้นทางจะไม่เป็นอันตราย แต่ก็สำคัญที่จะต้องคำนึงถึงผลกระทบนี้ในการออกแบบวงจร

พลังงานเคลื่อนที่ระหว่าง L และ C อย่างไร?

หนึ่งในคุณสมบัติที่น่าสนใจที่สุดของการกำทอนในวงจร RLC คือการแลกเปลี่ยนพลังงานระหว่างตัวเหนี่ยวนำ (L) และตัวเก็บประจุ (C)ที่ความถี่เรโซแนนซ์การถ่ายโอนนี้จะสง่างามและมีประสิทธิภาพเกือบจะเหมือนการเต้นรำที่กำหนดเวลาอย่างสมบูรณ์แบบระหว่างสนามไฟฟ้าและสนามแม่เหล็กเมื่อวงจรอยู่ในเสียงสะท้อน:

•ตัวเก็บประจุในขั้นต้นเก็บพลังงานในรูปแบบของสนามไฟฟ้าสร้างขึ้นเป็นประจุสะสมบนแผ่น

•เมื่อวงจรวิวัฒนาการพลังงานที่เก็บไว้นี้จะเริ่มเปลี่ยนแรงดันไฟฟ้าทั่วตัวเก็บประจุลดลงเมื่อกระแสเพิ่มขึ้นทำให้พลังงานไหลเข้าสู่ตัวเหนี่ยวนำ

•ตัวเหนี่ยวนำจะเก็บพลังงานนี้เป็นสนามแม่เหล็กที่เกิดจากกระแสไฟฟ้าที่เคลื่อนที่

•เมื่อกระแสมาถึงจุดสูงสุดและเริ่มลดลงสนามแม่เหล็กจะพังทลายลงมาผลักพลังงานกลับเข้าไปในตัวเก็บประจุและชาร์จใหม่ แต่มีขั้วกลับด้าน

การแลกเปลี่ยนกลับไปกลับมานี้ยังคงดำเนินต่อไปในแต่ละรอบการแกว่งสร้างพลังงานที่ราบรื่นและเกือบจะไม่สูญเสียพลังงานระหว่างสององค์ประกอบในสภาวะที่เหมาะสม (ที่ไม่มีความต้านทาน) การแกว่งนี้สามารถดำเนินต่อไปได้อย่างไม่มีกำหนดอย่างไรก็ตามตัวต้านทานค่อยๆกระจายพลังงานบางส่วนเป็นความร้อนเอฟเฟกต์การหน่วงนี้ช่วยป้องกันการแกว่งที่หนีออกมาและทำให้มั่นใจได้ว่าระบบยังคงมีเสถียรภาพแม้จะมีการสูญเสียพลังงาน แต่กระบวนการยังคงมีประสิทธิภาพสูงที่ความถี่การสั่นพ้องซึ่งความต้านทานของตัวเหนี่ยวนำและตัวเก็บประจุยกเลิกกันผลที่ได้คือวงจรที่แรงดันไฟฟ้าและกระแสอยู่ในเฟสและพลังงาน sloshes ระหว่าง L และ C อย่างราบรื่นกับการหยุดชะงักน้อยที่สุดการถ่ายโอนพลังงานที่สง่างามนี้มักจะมองเห็นได้ทั้งรูปคลื่นแรงดันไฟฟ้าและไดอะแกรม Phasorในการเป็นตัวแทนเหล่านี้แรงดันไฟฟ้าทั่วตัวเก็บประจุและตัวเหนี่ยวนำจะปรากฏในการต่อต้านที่แน่นอนเมื่อหนึ่งเพิ่มขึ้นอีกส่วนหนึ่งจะตกอย่างสมบูรณ์แบบจากระยะ 180 องศาความสมมาตรแบบภาพนี้เน้นแกนกลางของพฤติกรรมเรโซแนนท์

แอพพลิเคชั่นของซีรีส์ RLC Resonant Circuit

ตัวกรอง band-pass

วงจร RLC ซีรีส์มักใช้เพื่อสร้างตัวกรองแบนด์-ผ่านซึ่งอนุญาตให้สัญญาณภายในช่วงความถี่เฉพาะที่จะผ่านในขณะที่ลดลงสัญญาณ (ลด) สัญญาณนอกช่วงนั้นสิ่งนี้มีประโยชน์ในการประมวลผลเสียงการสื่อสารไร้สายและระบบเครื่องมือวัดโดยการปรับความต้านทานของวงจร (R) การเหนี่ยวนำ (L) และความจุ (C) คุณสามารถปรับความถี่กลางและแบนด์วิดท์ของตัวกรองเพื่อแยกหรือเน้นความถี่บางอย่างในขณะที่ปฏิเสธเสียงรบกวนหรือสัญญาณที่ไม่พึงประสงค์

การปรับวงจร

วงจร RLC มีบทบาทในระบบปรับจูนเช่นที่พบในวิทยุโทรทัศน์และเครื่องรับการสื่อสารในอุปกรณ์เหล่านี้ความถี่เรโซแนนท์ของวงจร RLC จะถูกปรับเพื่อให้ตรงกับความถี่ของสัญญาณหรือสถานีที่ต้องการการปรับแต่งแบบเลือกนี้ช่วยให้วงจร "ล็อค" บนความถี่เฉพาะในขณะที่ไม่สนใจผู้อื่นตัวอย่างเช่นเมื่อคุณปรับวิทยุของคุณไปยังสถานีใดสถานีหนึ่งวงจร RLC จะปรับให้เข้ากับความถี่ในการออกอากาศของสถานีนั้นทำให้สามารถรับสัญญาณได้ชัดเจน

ออสซิลเลเตอร์

ซีรีส์ RLC วงจรเป็นส่วนประกอบที่สำคัญในวงจรออสซิลเลเตอร์ซึ่งสร้างรูปคลื่นเป็นระยะเช่นคลื่นไซน์หรือคลื่นสี่เหลี่ยมออสซิลเลเตอร์เหล่านี้ใช้ในนาฬิกาตัวจับเวลาและเครื่องกำเนิดสัญญาณซึ่งจำเป็นต้องใช้ความถี่ที่มั่นคงและแม่นยำการสั่นพ้องตามธรรมชาติของวงจร RLC ช่วยกำหนดความถี่ของการแกว่งและเมื่อรวมกับส่วนประกอบที่ใช้งานเช่นทรานซิสเตอร์หรือแอมพลิฟายเออร์ปฏิบัติการวงจรสามารถรักษาความผันผวนอย่างต่อเนื่องโดยมีดริฟท์น้อยที่สุด

การจับคู่ความต้านทาน

ในระบบเสียงและการสื่อสารความถี่วิทยุ (RF) การจับคู่อิมพีแดนซ์เป็นสิ่งที่ดีสำหรับการเพิ่มการถ่ายโอนพลังงานระหว่างส่วนประกอบอิมพีแดนซ์ที่ไม่ตรงกันสามารถนำไปสู่การสะท้อนสัญญาณการบิดเบือนหรือการสูญเสียพลังงานซีรีส์ RLC วงจรสามารถออกแบบให้ตรงกับความต้านทานระหว่างขั้นตอนต่าง ๆ ของระบบตัวอย่างเช่นระหว่างเครื่องขยายเสียงและลำโพงหรือระหว่างเสาอากาศและเครื่องส่งสัญญาณโดยการทำงานที่ Resonance วงจรจะแสดงอิมพีแดนซ์ที่สอดคล้องกับโหลดหรือแหล่งที่ต้องการเพื่อเพิ่มประสิทธิภาพประสิทธิภาพ

เครื่องทำความร้อนแบบเหนี่ยวนำและตัวแปลงเรโซแนนท์

ในการใช้พลังงานอิเล็กทรอนิกส์และการใช้งานอุตสาหกรรมวงจร RLC แบบอนุกรมใช้ในระบบทำความร้อนแบบเหนี่ยวนำและตัวแปลงเรโซแนนท์การเหนี่ยวนำความร้อนขึ้นอยู่กับกระแส AC ที่มีความถี่สูงเพื่อกระตุ้นกระแสวนในวัสดุนำไฟฟ้าทำให้เกิดความร้อนวงจร RLC ได้รับการปรับให้สะท้อนที่ความถี่เฉพาะเพื่อเพิ่มการถ่ายโอนพลังงานและประสิทธิภาพการให้ความร้อนสูงสุดในทำนองเดียวกันตัวแปลงเรโซแนนท์ที่ใช้ในแหล่งจ่ายไฟและระบบชาร์จไร้สายใช้ RLC resonance เพื่อลดการสูญเสียการสลับและปรับปรุงประสิทธิภาพการใช้พลังงานโดยการถ่ายโอนพลังงานได้อย่างมีประสิทธิภาพมากขึ้นที่ความถี่เรโซแนนท์

บทสรุป

วงจร RLC ซีรีส์แสดงให้เห็นถึงการตอบสนองที่ทรงพลังและคาดการณ์ได้ต่อการเปลี่ยนแปลงความถี่ด้วยความถี่การสั่นพ้องที่กำหนดไว้อย่างชัดเจนซึ่งความต้านทานลดลงและกระแสสูงสุดเงื่อนไขนี้ไม่เพียง แต่ช่วยให้การแลกเปลี่ยนพลังงานอย่างมีประสิทธิภาพระหว่างส่วนประกอบอุปนัยและ capacitive แต่ยังเป็นพื้นฐานสำหรับการออกแบบการปรับแต่งความแม่นยำการกรองและวงจรการสั่นความสามารถในการควบคุมการเพิ่มขึ้นของแรงดันไฟฟ้าจัดการการเลื่อนเฟสและจับคู่อิมพีแดนซ์ที่เรโซแนนซ์ทำให้การกำหนดค่า RLC เป็นเครื่องมือสำคัญทั้งในการประมวลผลสัญญาณอะนาล็อกและอุปกรณ์อิเล็กทรอนิกส์พลังงานที่ทันสมัยการเรียนรู้หลักการเหล่านี้ช่วยให้คุณสร้างระบบที่มีทั้งการเลือกและมีประสิทธิภาพในการจัดการความถี่เฉพาะ
