TMS320C6713BZDP225 คู่มือ DSP: คุณสมบัติ, pinout, แอปพลิเคชัน, ทางเลือกและแผ่นข้อมูล

คู่มือนี้เกี่ยวกับ TMS320C6713BZDP225 ซึ่งเป็นตัวประมวลผลสัญญาณดิจิตอลความเร็วสูง (DSP)มันอธิบายว่าชิปทำงานอย่างไรสิ่งที่ใช้และทำไมจึงเป็นตัวเลือกที่แข็งแกร่งสำหรับงานที่ต้องการการประมวลผลที่รวดเร็วและแม่นยำคู่มือครอบคลุมคุณสมบัติสำคัญของชิปเช่นความเร็ว 225 MHz การรองรับจุดลอยตัวหน่วยความจำขนาดใหญ่และเครื่องมือในตัวที่เป็นประโยชน์เช่นพอร์ตเสียงและอินเทอร์เฟซหน่วยความจำนอกจากนี้ยังแสดงวิธีการเชื่อมต่อวิธีการเขียนโปรแกรมทีละขั้นตอนที่สามารถใช้งานได้และชิ้นส่วนอื่น ๆ ที่คล้ายกันอื่น ๆ ที่คุณสามารถเลือกได้หากจำเป็น

แคตตาล็อก

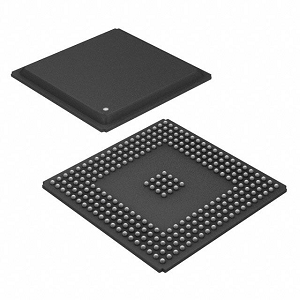

TMS320C6713BZDP225 ภาพรวม

ที่ TMS320C6713BZDP225 เป็นตัวประมวลผลสัญญาณดิจิตอลแบบลอยตัวที่ทรงพลัง (DSP) ที่ออกแบบมาเพื่อจัดการงานความเร็วสูงและความแม่นยำสูงเป็นของแพลตฟอร์ม TMS320C6000 ™ DSP โดยเฉพาะตระกูล C67X ชิปนี้ทำงานด้วยความเร็วสัญญาณนาฬิกา 225 MHz และส่งมอบสูงสุด 1,350 MFLOPS และกำลังการประมวลผล 1800 MIPSสร้างขึ้นรอบ ๆ สถาปัตยกรรมคำแนะนำที่ยาวมาก (VLIW) มันสามารถดำเนินการได้สูงสุดแปดคำแนะนำในแบบคู่ขนานต่อรอบอุปกรณ์รวม RAM บนชิป 264 kb และรองรับหน่วยความจำภายนอกเช่น SRAM และ SDRAM ผ่านอินเตอร์เฟสหน่วยความจำภายนอก 32 บิต (EMIF)นอกจากนี้ยังให้การสนับสนุนอุปกรณ์ต่อพ่วงที่แข็งแกร่งรวมถึงพอร์ตอนุกรมเสียงหลายช่องทาง (MCASP), พอร์ตอนุกรมบัฟเฟอร์ (MCBSP), อินเทอร์เฟซพอร์ตโฮสต์ 16 บิต (HPI) และคอนโทรลเลอร์ EDMA 16 ช่องสำหรับการเคลื่อนไหวข้อมูลที่มีประสิทธิภาพ

รักษาความปลอดภัยคำสั่งซื้อจำนวนมากของ TMS320C6713BZDP225 วันนี้เพื่อให้โครงการของคุณทำงานโดยไม่ชักช้า

รุ่น TMS320C6713BZDP225 CAD

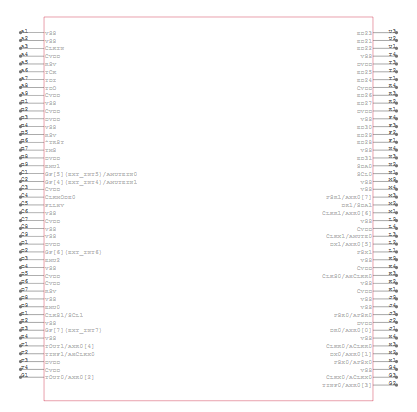

สัญลักษณ์ TMS320C6713BZDP2225

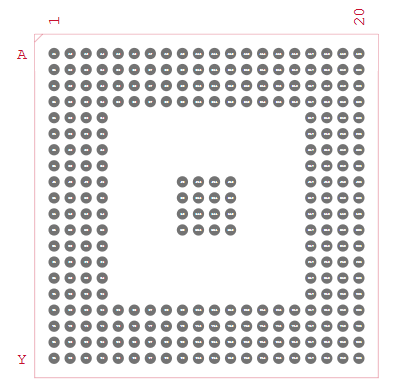

TMS320C6713BZDP225 FOOTPRINT

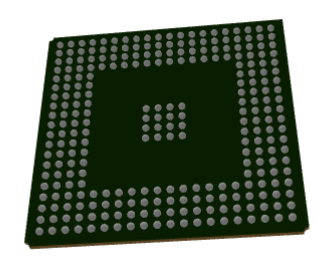

TMS320C6713BZDP225 รุ่น 3D

คุณสมบัติ TMS320C6713BZDP225

สถาปัตยกรรมหลัก: โปรเซสเซอร์ขึ้นอยู่กับสถาปัตยกรรม VLIW ซึ่งช่วยให้สามารถดำเนินการได้สูงสุดแปดคำแนะนำในแบบขนานในแต่ละรอบนาฬิกาแต่ละรอบสถาปัตยกรรมนี้เพิ่มปริมาณงานและประสิทธิภาพสูงสุดทำให้ชิปเหมาะสำหรับการใช้งานที่ใช้การคำนวณมากเช่นการประมวลผลและการวิเคราะห์สัญญาณ

ความเร็วนาฬิกา: การทำงานที่ความถี่ 225 MHz ชิปมอบความสามารถในการประมวลผลความเร็วสูงความเร็วสัญญาณนาฬิกานี้ช่วยให้มั่นใจได้ว่าการแลกเปลี่ยนที่สมดุลระหว่างประสิทธิภาพและการใช้พลังงานซึ่งเป็นสิ่งที่ดีในระบบฝังตัวและอุตสาหกรรม

ผลงาน: ด้วยความสามารถในการดำเนินการสูงถึง 1350 ล้านจุดลอยตัวต่อวินาที (MFLOPS) และ 1800 ล้านคำแนะนำต่อวินาที (MIPS) DSP นี้จัดการอัลกอริทึมที่ซับซ้อนและการคำนวณเชิงตัวเลขขนาดใหญ่ได้อย่างมีประสิทธิภาพ

หน่วยความจำบนชิป: โปรเซสเซอร์รวมหน่วยความจำบนชิปอย่างรวดเร็ว 264 KBสิ่งนี้ช่วยให้สามารถเข้าถึงข้อมูลและคำแนะนำที่สำคัญได้อย่างรวดเร็วลดเวลาแฝงและปรับปรุงความเร็วในการดำเนินการ

อินเตอร์เฟสหน่วยความจำภายนอก: อินเตอร์เฟสหน่วยความจำภายนอก 32 บิต (EMIF) ที่ทุ่มเทโดยเฉพาะรองรับอุปกรณ์หน่วยความจำภายนอกที่หลากหลายรวมถึง SRAM, SDRAM และ Flashสิ่งนี้ช่วยให้ระบบสามารถขยายความจุหน่วยความจำตามข้อกำหนดของแอปพลิเคชัน

แรงดันไฟฟ้า: ชิปทำงานด้วยแรงดันไฟฟ้าแกนต่ำที่ 1.26V เพื่อลดการใช้พลังงานในขณะที่ยังคงความเข้ากันได้กับมาตรฐาน 3.3V I/O ซึ่งเป็นเรื่องธรรมดาในระบบฝังตัวหลายระบบ

พอร์ตอนุกรมเสียงหลายช่องทาง: มีอินเทอร์เฟซ MCASP สองตัวสำหรับการส่งและรับข้อมูลเสียงหลายช่องพอร์ตเหล่านี้มีความสำคัญในแอพพลิเคชั่นเช่นการผสมเสียงการจดจำเสียงและการประมวลผลเพลงดิจิทัล

พอร์ตอนุกรมบัฟเฟอร์แบบหลายช่องทาง : สอง MCBSPS เสนอการสื่อสารอนุกรมความเร็วสูงสำหรับการเชื่อมต่อกับตัวแปลงสัญญาณเซ็นเซอร์ดิจิตอลหรืออุปกรณ์อนุกรมอื่น ๆพวกเขาให้ความยืดหยุ่นในการส่งข้อมูลเสียงและการควบคุม

อินเทอร์เฟซโฮสต์พอร์ต (HPI): HPI 16 บิตเปิดใช้งานช่องทางการสื่อสารที่รวดเร็วและโดยตรงระหว่าง DSP และโปรเซสเซอร์โฮสต์ช่วยให้การแลกเปลี่ยนข้อมูลมีประสิทธิภาพในระหว่างการดีบักระบบหรือการดำเนินการ

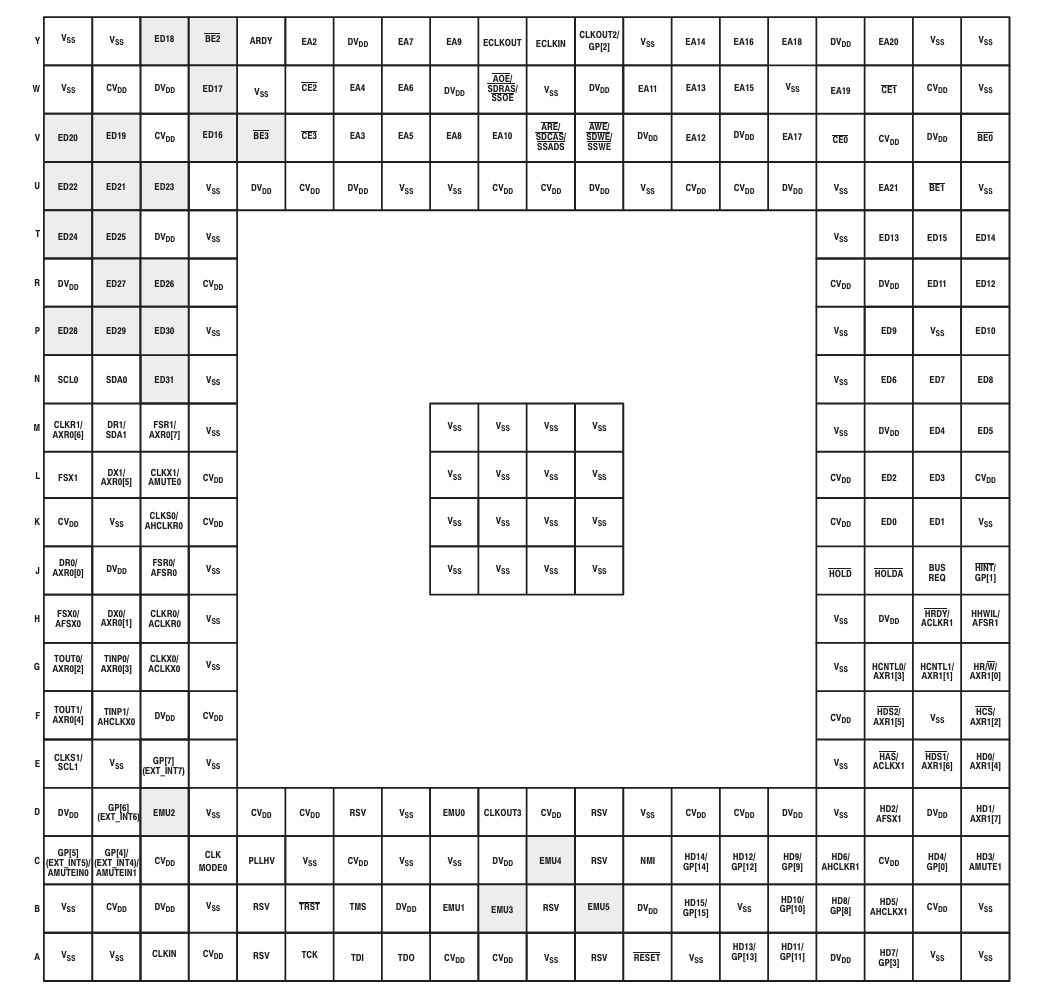

TMS320C6713BZDP225 แผนภาพ Pinout

แผนภาพ Pinout นี้แสดงให้เห็นว่าการเชื่อมต่อแต่ละครั้ง (หรือ“ บอล”) ถูกจัดเรียงที่ด้านล่างของชิป TMS320C6713BZDP225 ซึ่งใช้แพ็คเกจ BGA 225-ballแถว (a ถึง y) และคอลัมน์ (1 ถึง 15) สร้างกริดและแต่ละตารางแสดงฟังก์ชันหรือแหล่งจ่ายไฟที่กำหนดให้กับตำแหน่งนั้นชิปมีหมุดพลังงานจำนวนมากเช่น VSS (กราวด์) และ CVDD หรือ DVDD (แหล่งจ่ายไฟ) ซึ่งแพร่กระจายไปรอบ ๆ เพื่อให้ชิปขับเคลื่อนอย่างสม่ำเสมอหมุดอย่าง Clkin, รีเซ็ต, TMS, TDI และ TDO ใกล้ด้านล่างใช้สำหรับการเขียนโปรแกรมและการดีบักด้วย JTAG

พินอื่น ๆ เชื่อมต่อโปรเซสเซอร์กับชิ้นส่วนภายนอกเช่นหน่วยความจำและอุปกรณ์อื่น ๆเหล่านี้รวมถึงสายที่อยู่ (EAX), Data Lines (EDX), Chip Selects (CEX) และสัญญาณควบคุม (Hold, Busreq ฯลฯ )นอกจากนี้คุณยังจะเห็นพินสำหรับการสื่อสารแบบอนุกรมเช่น MCBSP และ I/OS (GPIO) ที่มีวัตถุประสงค์ทั่วไปทำให้ชิปมีความยืดหยุ่นสำหรับการออกแบบมากมายในช่วงกลางของชิปมี VSS และ VDD หมุดมากขึ้นจัดกลุ่มเข้าด้วยกันเพื่อช่วยให้พลังงานและสมดุลความร้อนมีเสถียรภาพเลย์เอาต์นี้ช่วยให้โปรเซสเซอร์ทำงานได้อย่างราบรื่นโดยเฉพาะอย่างยิ่งเนื่องจากได้รับการออกแบบมาสำหรับงานการประมวลผลสัญญาณดิจิตอลความเร็วสูง

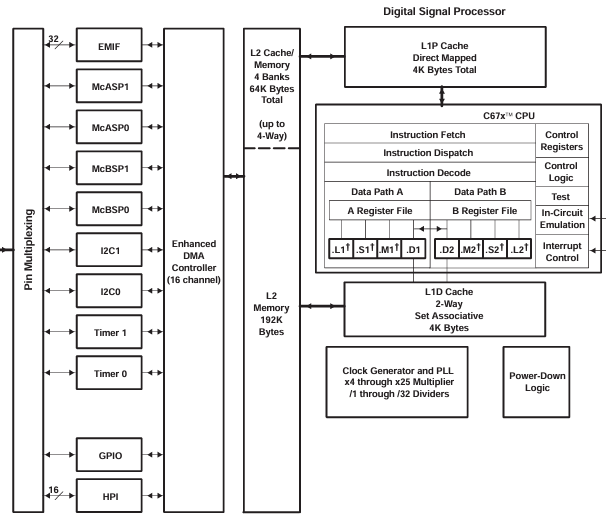

TMS320C6713B ไดอะแกรมบล็อกการทำงาน

แผนภาพบล็อกการทำงานของ TMS320C6713B รวมถึง TMS320C6713BZDP225 แสดงให้เห็นว่าตัวประมวลผลสัญญาณดิจิตอล (DSP) ทำงานอย่างไรและเชื่อมต่อกับส่วนประกอบอื่น ๆตรงกลางคือแกน C67X+ CPU ซึ่งใช้การออกแบบชนิดพิเศษที่เรียกว่า VLIW (คำแนะนำที่ยาวมาก)สิ่งนี้ช่วยให้สามารถเรียกใช้คำแนะนำได้ถึงแปดคำแนะนำในเวลาเดียวกันทำให้งานได้เร็วมากสำหรับงานเช่นการประมวลผลเสียงหรือการประมวลผลสัญญาณโปรเซสเซอร์มีเส้นทางข้อมูลหลักสองเส้นทางเส้นทาง A และ Path B แต่ละเส้นทางมีชุดของการลงทะเบียนและหน่วยสำหรับการจัดการคณิตศาสตร์และตรรกะสิ่งนี้ช่วยให้โปรเซสเซอร์จัดการการคำนวณที่ซับซ้อนได้อย่างรวดเร็วและมีประสิทธิภาพ

สำหรับหน่วยความจำ DSP รวมแคช L1 สำหรับคำแนะนำและข้อมูล (4KB แต่ละ) และหน่วยความจำ L2 ขนาดใหญ่ (192KB) ซึ่งสามารถทำหน้าที่เป็นแคชหรือใช้โดยตรงนอกจากนี้ยังมีตัวควบคุมแคช/หน่วยความจำที่จัดการบล็อกหน่วยความจำ 64KB ได้สูงสุดสี่บล็อกช่วยเพิ่มความเร็วในการเข้าถึงข้อมูลชิปรวมถึงคอนโทรลเลอร์ DMA ที่มี 16 ช่องทางเพื่อย้ายข้อมูลระหว่างหน่วยความจำและอุปกรณ์ต่อพ่วงโดยไม่ทำให้ CPU ช้าลงรองรับอินเทอร์เฟซต่าง ๆ เช่น EMIF สำหรับหน่วยความจำภายนอก MCASP และ MCBSP สำหรับการสื่อสารแบบอนุกรม, I2C, ตัวจับเวลา, GPIO และ HPI สำหรับการโต้ตอบโฮสต์สิ่งเหล่านี้เชื่อมต่อโดยใช้ PIN multiplexing ช่วยให้การกำหนดค่าที่ยืดหยุ่นตามความต้องการของโครงการนอกจากนี้ยังมีระบบนาฬิกาที่มี PLL ที่ปรับความเร็วโดยการคูณหรือหารนาฬิกาอินพุตและตรรกะที่จ่ายไฟเพื่อประหยัดพลังงานสำหรับการดีบักและการควบคุมระบบจะรวมถึงการจำลองในวงจรและการควบคุมการขัดจังหวะ

ข้อมูลจำเพาะ TMS320C6713BZDP225

พิมพ์	พารามิเตอร์
ผู้ผลิต	Texas Instruments
ชุด	TMS320C67X
การบรรจุหีบห่อ	ถาด
สถานะชิ้นส่วน	คล่องแคล่ว
พิมพ์	จุดลอยตัว
ส่วนต่อประสาน	อินเทอร์เฟซโฮสต์, I2C, MCASP, MCBSP
อัตรานาฬิกา	225MHz
หน่วยความจำที่ไม่ระเหย	ภายนอก
รามบนชิป	264kb
แรงดันไฟฟ้า - I/O	3.30V
แรงดันไฟฟ้า - แกน	1.26V
อุณหภูมิการทำงาน	0 ° C ~ 90 ° C (TC)
ประเภทการติดตั้ง	ติดตั้งพื้นผิว
แพ็คเกจ / เคส	272-BBGA
แพ็คเกจอุปกรณ์ซัพพลายเออร์	272-BGA (27x27)
หมายเลขผลิตภัณฑ์พื้นฐาน	TMS320

แอปพลิเคชัน TMS320C6713BZDP225

การประมวลผลเสียง

TMS320C6713BZDP225 ใช้กันอย่างแพร่หลายในระบบเสียงเนื่องจากประสิทธิภาพการลอยตัวสูงและความสามารถในการประมวลผลเหมาะอย่างยิ่งสำหรับงานต่าง ๆ เช่นการทำให้เท่าเทียมกันการกรองการยกเลิกเสียงสะท้อนการสร้างเอฟเฟกต์เสียงและการควบคุมช่วงไดนามิกในมิกเซอร์ดิจิตอลโปรเซสเซอร์เอฟเฟกต์และอุปกรณ์สตูดิโอการรองรับพอร์ตอนุกรมหลายช่องทาง (MCASP และ MCBSP) ทำให้เหมาะสำหรับการใช้งาน/เอาต์พุตเสียงระบบจดจำเสียงเครื่องดนตรีดิจิตอลและระบบเสริมเสียงคุณภาพสูง

โทรคมนาคม

ในสาขาโทรคมนาคม DSP นี้มีบทบาทในการจัดการสตรีมข้อมูลความเร็วสูงและแผนการปรับที่ซับซ้อนมันถูกใช้ในการประมวลผลเบสแบนด์ภายในสถานีฐานโทรศัพท์มือถือและโมเด็มความสามารถของโปรเซสเซอร์ในการจัดการอัลกอริทึมขั้นสูงสำหรับการแก้ไขข้อผิดพลาดการปราบปรามเสียงสะท้อนและการบีบอัดข้อมูลทำให้มั่นใจได้ว่าการส่งสัญญาณเสียงและข้อมูลที่เชื่อถือได้ในเครือข่ายนอกจากนี้ยังรองรับการสร้างการรับส่งข้อมูลเครือข่ายและงานการประมวลผลแพ็คเก็ตในเราเตอร์และสวิตช์ซึ่งมีส่วนทำให้ระบบการสื่อสารที่มีประสิทธิภาพและอัจฉริยะ

การถ่ายภาพทางการแพทย์

TMS320C6713BZDP225 ใช้ในอุปกรณ์ทางการแพทย์เช่นเครื่องอัลตร้าซาวด์, CT และ MRIช่วยให้สามารถประมวลผลข้อมูลภาพได้อย่างรวดเร็วการทำงานเช่นการลดเสียงรบกวนการเพิ่มประสิทธิภาพของขอบและการสร้างภาพในเวลาด้วยหน่วยเลขคณิตที่ทรงพลังและความสามารถในการจัดการหน่วยความจำ DSP นี้จะช่วยเพิ่มความชัดเจนของภาพและลดความล่าช้าในการวินิจฉัยการตอบสนองของมันเป็นสิ่งสำคัญสำหรับแอปพลิเคชันที่การตรวจสอบผู้ป่วยหรือขั้นตอนการแนะนำภาพมีความไวต่อเวลา

ระบบอัตโนมัติอุตสาหกรรม

ในสภาพแวดล้อมการควบคุมอุตสาหกรรม DSP นี้น่าเชื่อถือสำหรับการควบคุมมอเตอร์ที่แม่นยำหุ่นยนต์และการตรวจสอบมันประมวลผลข้อมูลเซ็นเซอร์จากมอเตอร์และแอคทูเอเตอร์เพื่อให้แน่ใจว่าการควบคุมการเคลื่อนไหวที่แม่นยำซึ่งเป็นสิ่งสำคัญสำหรับเครื่องจักรซีเอ็นซีสายการประกอบและหุ่นยนต์การประมวลผลสัญญาณที่รวดเร็วช่วยให้ระบบควบคุมข้อเสนอแนะที่เชื่อถือได้มั่นใจได้ว่าประสิทธิภาพการใช้พลังงานและความปลอดภัยในการปฏิบัติงานอุปกรณ์ยังใช้ในเครือข่ายเซ็นเซอร์อัจฉริยะเพื่อทำการวิเคราะห์ข้อมูลในท้องถิ่นและลดภาระในระบบส่วนกลาง

ระบบยานยนต์

ในยานพาหนะสมัยใหม่ DSP นี้รองรับทั้งการใช้งาน Infotainment และ Safetyมันจัดการกับการประมวลผลข้อมูลเสียงและวิดีโอสำหรับระบบความบันเทิงรถยนต์รวมถึงการยกเลิกเสียงรบกวนและการเพิ่มประสิทธิภาพเสียงยิ่งไปกว่านั้นการประมวลผลข้อมูลเซ็นเซอร์ในระบบช่วยเหลือไดรเวอร์ขั้นสูง (ADAs) ช่วยในการตรวจจับวัตถุคำเตือนการออกเลนและการควบคุมแบบปรับตัวความน่าเชื่อถือและความเร็วทำให้เหมาะสำหรับงานภายในอุปกรณ์อิเล็กทรอนิกส์ยานยนต์

ทหารและอวกาศ

TMS320C6713BZDP225 ใช้ในเรดาร์โซนาร์และระบบการสื่อสารที่ปลอดภัยในแอปพลิเคชันการป้องกันมันจัดการกับการตรวจจับสัญญาณการกรองเสียงรบกวนและการวิเคราะห์รูปคลื่นสำหรับการเฝ้าระวังและระบบการกำหนดเป้าหมายในการบินและอวกาศรองรับการถอดรหัสสัญญาณการสื่อสารผ่านดาวเทียมและการประมวลผล telemetryความสามารถของโปรเซสเซอร์ในการทนต่อการเรียกร้องข้อมูลที่ต้องการและให้ผลลัพธ์ทำให้มั่นใจได้ถึงความน่าเชื่อถือในสภาพแวดล้อมที่มีความทนทานและมีอัตราการเดิมพันสูง

TMS320C6713BZDP225 ชิ้นส่วนที่คล้ายกัน

- TMS320C6713BGDP225

TMS320C6713BGDP225 เป็นตัวแปรใกล้ชิดของ TMS320C6713BZDP225 ซึ่งแชร์ความเร็วนาฬิกา 225 MHz เดียวกันและแพ็คเกจ BGA 272-BALLความแตกต่างหลักอยู่ในบรรจุภัณฑ์ภายในหรือความแตกต่างของการผลิตเล็กน้อย (มักเกี่ยวข้องกับการจัดลำดับอุณหภูมิหรือตัวเลือกวัสดุ) ซึ่งอาจส่งผลกระทบต่อห่วงโซ่อุปทานหรือการปฏิบัติตามกฎระเบียบสำหรับสภาพแวดล้อมบางอย่างเนื่องจากมันมีประสิทธิภาพที่เหมือนกันและความเข้ากันได้ของ PIN จึงทำหน้าที่แทนที่การหล่นโดยตรงโดยตรงทำให้เป็นหนึ่งในทางเลือกที่สะดวกที่สุดหาก BZDP225 ไม่สามารถใช้งานได้

- TMS320C6713BZDP300

TMS320C6713BZDP300 เพิ่มประสิทธิภาพด้วยความเร็วสัญญาณนาฬิกาที่เร็วขึ้น 300 MHz ในขณะที่ยังคงรักษาแพ็คเกจ BGA และข้อกำหนดแรงดันไฟฟ้าที่เหมือนกันความเร็วในการประมวลผลที่เพิ่มขึ้นนี้ช่วยให้การดำเนินการที่เร็วขึ้นของอัลกอริทึมแบบลอยตัวซึ่งเหมาะสำหรับแอปพลิเคชันที่ต้องการปริมาณงานที่สูงขึ้นเช่นการประมวลผลเสียงขั้นสูงหรือการเก็บข้อมูลสำหรับผู้ที่ต้องการปรับปรุงประสิทธิภาพของระบบโดยไม่ต้องออกแบบฮาร์ดแวร์ใหม่นี่เป็นการอัพเกรดที่เหนือกว่าในรุ่น 225 MHz

- TMS320C6713BGDP300

TMS320C6713BGDP300 มีกำลังการประมวลผล 300 MHz เดียวกันกับ BZDP300 แต่เช่น BGDP225 มันอาจรวมความแตกต่างเล็กน้อยในบรรจุภัณฑ์ภายในหรือวัสดุประกอบมันยังคงเข้ากันได้กับพินและทำหน้าที่เหมือนกันในกรณีแอปพลิเคชันส่วนใหญ่สิ่งนี้ทำให้เป็นทางเลือกที่มีประสิทธิภาพสูงที่ยอดเยี่ยมโดยเฉพาะอย่างยิ่งสำหรับสภาพแวดล้อมทางอุตสาหกรรมหรือที่ควบคุมซึ่งอาจจำเป็นต้องมีความยืดหยุ่นและการปฏิบัติตามส่วนประกอบ

TMS320C6713BZDP225 ขั้นตอนการเขียนโปรแกรม

1. ตั้งค่าสภาพแวดล้อมการพัฒนา

ในการเริ่มต้นการเขียนโปรแกรม TMS320C6713BZDP225 คุณต้องติดตั้ง Code Composer Studio (CCS), สภาพแวดล้อมการพัฒนาแบบบูรณาการอย่างเป็นทางการของ Texas Instruments (IDE)สภาพแวดล้อมนี้สนับสนุนการรวบรวมการดีบักและการจัดการโครงการ DSPเชื่อมต่อ DSP Starter Kit (DSK) หรือบอร์ดการพัฒนาที่รองรับใด ๆ ผ่าน USB หรืออินเตอร์เฟส JTAG เข้ากับพีซีของคุณตรวจสอบให้แน่ใจว่าบอร์ดใช้พลังงานอย่างถูกต้องและติดตั้งไดรเวอร์อย่างถูกต้องเมื่อ CCS รับรู้การเชื่อมต่อฮาร์ดแวร์คุณก็พร้อมที่จะกำหนดค่าพื้นที่ทำงานของโครงการของคุณ

2. สร้างและกำหนดค่าโครงการใหม่

เปิดตัว CCS และสร้างโครงการใหม่ที่อุทิศให้กับอุปกรณ์ TMS320C6713เลือกการกำหนดค่าเป้าหมายที่เหมาะสมโดยเฉพาะการเลือก C6713 DSP Coreหลังจากนั้นให้กำหนดค่าการตั้งค่าคอมไพเลอร์และตัวเชื่อมโยงสิ่งเหล่านี้รวมถึงการกำหนดส่วนหน่วยความจำการระบุไดเรกทอรีรวมและการปรับค่าสถานะการเพิ่มประสิทธิภาพหากคุณใช้ห้องสมุดบุคคลที่สามหรือเคอร์เนล DSP/BIOS ของ TI นี่คือขั้นตอนที่คุณเพิ่มเข้ากับสภาพแวดล้อมของโครงการ

3. พัฒนารหัสแอปพลิเคชันของคุณ

ตอนนี้ถึงเวลาเขียนแอปพลิเคชันจริงแล้วรหัสสามารถเขียนใน C เพื่อความเรียบง่ายหรือในแอสเซมบลีเพื่อประสิทธิภาพสูงสุดC6713 รองรับการดำเนินการที่มีประสิทธิภาพสูงของอัลกอริทึม DSP และ TI ให้บริการไลบรารี DSP ที่ดีที่สุด (เช่น DSPLIB, IMGLIB) เพื่อเพิ่มความเร็วในการพัฒนาตรวจสอบให้แน่ใจว่าได้ออกแบบโดยคำนึงถึงการจัดการหน่วยความจำโดยใช้ RAM ภายในอย่างมีประสิทธิภาพในขณะที่จัดระเบียบข้อมูลขนาดใหญ่ในหน่วยความจำภายนอกผ่าน EMIFการประมวลผลสัญญาณมักเกี่ยวข้องกับการดำเนินการลูปอย่างรวดเร็วการจัดการบัฟเฟอร์และการจัดการขัดจังหวะดังนั้นจึงจัดโครงสร้างตรรกะของคุณตามนั้น

4. สร้างและดีบักแอปพลิเคชัน

ด้วยซอร์สโค้ดพร้อมใช้ CCS เพื่อสร้างโครงการกระบวนการสร้างรวบรวมรหัสและลิงก์เพื่อสร้างไฟล์ที่เรียกใช้งาน (.out)โหลดเอาต์พุตนี้ลงใน DSP ผ่าน CCSจากนั้นคุณสามารถเริ่มกระบวนการดีบักโดยใช้เครื่องมือ CCS ตั้งค่าเบรกพอยต์ดูตัวแปรตรวจสอบการลงทะเบียนและขั้นตอนผ่านคำแนะนำขั้นตอนนี้มีความสำคัญสำหรับการจับปัญหาตรรกะหรือเวลาโดยเฉพาะอย่างยิ่งในงานประมวลผลสัญญาณ

5. ทดสอบและปรับให้เหมาะสม

เมื่อโปรแกรมของคุณทำงานโดยไม่มีข้อผิดพลาดให้ทำการทดสอบการทำงานเพื่อให้แน่ใจว่ามันทำงานตามที่ตั้งใจไว้ในกรณีการใช้งานจริงใช้เครื่องมือการทำโปรไฟล์และการเปรียบเทียบของ CCS เพื่อวัดตัวชี้วัดประสิทธิภาพเช่นวัฏจักรคำสั่งการใช้หน่วยความจำและความล่าช้าในการประมวลผลขึ้นอยู่กับข้อมูลเชิงลึกเหล่านี้เพิ่มประสิทธิภาพรหัสของคุณสำหรับความเร็วในการดำเนินการและประสิทธิภาพของทรัพยากรเทคนิคการเพิ่มประสิทธิภาพทั่วไป ได้แก่ การคลี่คลายลูปลดการเข้าถึงหน่วยความจำและการใช้ประโยชน์จากสถาปัตยกรรมการเรียนการสอนแบบขนานของ VLIW DSP Core

6. ปรับใช้แอปพลิเคชัน

หลังจากการทดสอบและการเพิ่มประสิทธิภาพให้เตรียมการสร้างพร้อมการผลิตขั้นสุดท้ายหาก DSP กำลังจะทำงานอย่างอิสระคุณจะต้องตั้งโปรแกรมแอปพลิเคชันลงในหน่วยความจำแฟลชที่ไม่ระเหยเพื่อให้บู๊ตได้โดยอัตโนมัติขั้นตอนนี้อาจต้องใช้เครื่องมือเช่นโปรแกรมเมอร์แฟลชหรือการกำหนดค่า bootloaderสุดท้ายจัดทำเอกสารกระบวนการตั้งค่าแผนที่หน่วยความจำโครงสร้างซอร์สโค้ดและพฤติกรรมของระบบเพื่อรองรับการพัฒนาในอนาคตการอัปเดตหรือความต้องการการดีบัก

TMS320C6713BZDP225 ข้อดี

ความแม่นยำจุดลอยตัว

TMS320C6713BZDP225 ให้การสนับสนุนแบบดั้งเดิมสำหรับการดำเนินงานแบบลอยตัวซึ่งตั้งอยู่นอกเหนือจาก DSPs จุดคงที่จำนวนมากความสามารถนี้ทำให้การพัฒนาอัลกอริทึมทางคณิตศาสตร์ที่ซับซ้อนง่ายขึ้นอย่างมากโดยไม่จำเป็นต้องมีการปรับขนาดด้วยตนเองและการจัดการทางคณิตศาสตร์แบบคงที่ความแม่นยำของจุดลอยตัวนั้นมีค่าเมื่อทำงานกับช่วงไดนามิกที่กว้างหรือข้อมูลที่ละเอียดอ่อนทำให้มั่นใจได้ว่าผลลัพธ์นั้นมีความแม่นยำและง่ายกว่าในการตรวจสอบในการทดสอบ

สถาปัตยกรรมที่มีประสิทธิภาพ

ที่แกนกลางของ TMS320C6713BZDP225 มีสถาปัตยกรรมคำแนะนำที่ยาวมาก (VLIW) ที่ช่วยให้โปรเซสเซอร์สามารถดำเนินการได้สูงสุดแปดคำสั่งพร้อมกันต่อรอบนาฬิกาการขนานกันนี้ช่วยเพิ่มปริมาณงานอย่างมีนัยสำคัญทำให้ชิปเหมาะสำหรับแอปพลิเคชันที่มีการคำนวณอย่างหนักเช่น FFTs การกรองหรือการควบคุมแบบปรับตัวซึ่งหมายถึงความสามารถในการใช้อัลกอริทึมขั้นสูงภายในข้อ จำกัด ด้านเวลาที่เข้มงวดมากขึ้นสถาปัตยกรรมได้รับการออกแบบมาเพื่อใช้ประโยชน์จากความเท่าเทียมระดับการเรียนการสอนอย่างมีประสิทธิภาพช่วยลดเวลาแฝงและปรับปรุงความเร็วในการดำเนินการ

การรวมอุปกรณ์ต่อพ่วงที่แข็งแกร่ง

DSP สร้างขึ้นด้วยความสามารถในการเชื่อมต่อ I/O ที่หลากหลายและความสามารถในการเชื่อมต่อหน่วยความจำรวมถึงพอร์ตอนุกรมเสียงหลายช่องสัญญาณ (MCASP), พอร์ตอนุกรมบัฟเฟอร์แบบหลายช่องทาง (MCBSP) และอินเตอร์เฟสหน่วยความจำภายนอก 32 บิต (EMIF) ที่ทรงพลังอินเทอร์เฟซเหล่านี้ทำให้ง่ายต่อการรวมเข้ากับอุปกรณ์ภายนอกต่าง ๆ เช่นตัวแปลงสัญญาณเสียงเซ็นเซอร์ตัวแปลงข้อมูลหรือหน่วยความจำ RAM/แฟลชภายนอกอุปกรณ์ต่อพ่วงแบบบูรณาการลดความจำเป็นในการใช้ตรรกะกาวภายนอกหรือโปรเซสเซอร์ช่วยปรับปรุงการออกแบบระบบและลดต้นทุนการพัฒนา

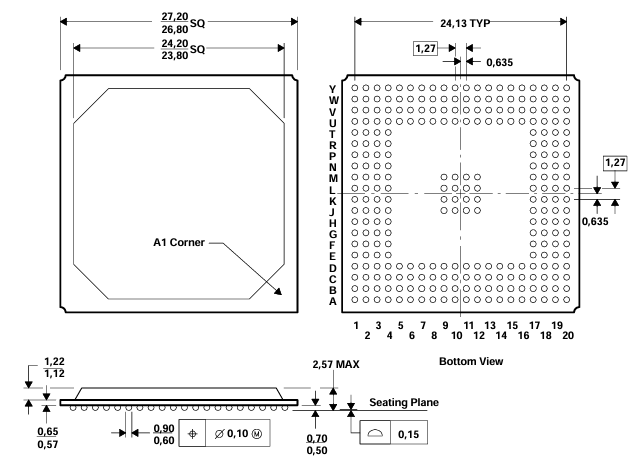

TMS320C6713BZDP225 ขนาดบรรจุภัณฑ์

- ประเภทแพ็คเกจ: อาร์เรย์กริดลูกบอลพลาสติก (PBGA)

- ขนาดตัว-

เล็กน้อย: 24.20 มม. × 24.20 มม.

ขั้นต่ำ: 23.80 มม. × 23.80 มม.

สูงสุด: 24.20 มม. × 24.20 มม. (ขอบด้านนอก)

- สนามบอล: 1.27 มม. ทั่วไป

- เส้นผ่าศูนย์กลางลูก: 0.90 มม. (เล็กน้อย), 0.60 มม. (นาที)

- ความสูงของแพ็คเกจ: 1.22 มม. (สูงสุด), 1.12 มม. (นาที)

- ระนาบที่นั่งไปยังศูนย์บอล: 0.15 มม.

- อาร์เรย์บอล: กริด 20 × 20 พร้อมตำแหน่งที่ขาดหายไป (รวม 272 ลูก)

- รหัสโครงร่างแพ็คเกจ: S-PBGA-N272

โครงร่างแพ็คเกจ

TMS320C6713BZDP225 ผู้ผลิต

TMS320C6713BZDP225 ผลิตโดย Texas Instruments (TI) ผู้นำที่ได้รับการยอมรับทั่วโลกในอุตสาหกรรมเซมิคอนดักเตอร์สำนักงานใหญ่ในดัลลัสเท็กซัส TI ได้สร้างชื่อเสียงมายาวนานสำหรับนวัตกรรมในเทคโนโลยีการประมวลผลแบบอะนาล็อกและแบบฝังด้วยความเชี่ยวชาญในการประมวลผลสัญญาณดิจิตอลมานานหลายทศวรรษ TI ได้พัฒนาแพลตฟอร์ม TMS320C6000 ™ DSP (ภายใต้การเปิดตัวซีรีย์ C6713) เพื่อตอบสนองความต้องการด้านคอมพิวเตอร์ที่ซับซ้อนในอุตสาหกรรมในฐานะผู้ผลิต TI ทำให้มั่นใจได้ว่าการควบคุมคุณภาพอย่างเข้มงวดเอกสารที่กว้างขวางและการสนับสนุนเครื่องมือซอฟต์แวร์อย่างต่อเนื่องผ่านระบบนิเวศรวมถึงสตูดิโอ Code Composer และ Libraries DSP ที่ได้รับการปรับปรุงหลายคนไว้วางใจไม่เพียง แต่สำหรับฮาร์ดแวร์ประสิทธิภาพสูงเช่น TMS320C6713BZDP225 แต่ยังรวมถึงความน่าเชื่อถือและความพร้อมใช้งานระยะยาวที่ความต้องการการใช้งานของภารกิจและอุตสาหกรรม

บทสรุป

TMS320C6713BZDP225 เป็น DSP ที่ทรงพลังที่สามารถจัดการงานหนักเช่นการประมวลผลเสียงสัญญาณการสื่อสารภาพทางการแพทย์และเครื่องจักรอัจฉริยะมันทำงานได้อย่างรวดเร็วจัดการตัวเลขได้อย่างถูกต้องและเชื่อมต่อได้อย่างง่ายดายกับหน่วยความจำและอุปกรณ์อื่น ๆใช้ในหลายสาขาเช่นเสียงโทรคมนาคมการดูแลสุขภาพโรงงานรถยนต์และระบบป้องกันนอกจากนี้ยังมาพร้อมกับการสนับสนุนที่ดีเครื่องมือสำหรับการพัฒนาและความน่าเชื่อถือในระยะยาวโดยรวมแล้วเป็นตัวเลือกที่ชาญฉลาดและน่าเชื่อถือสำหรับโครงการที่ซับซ้อนซึ่งต้องการการประมวลผลที่แข็งแกร่ง
