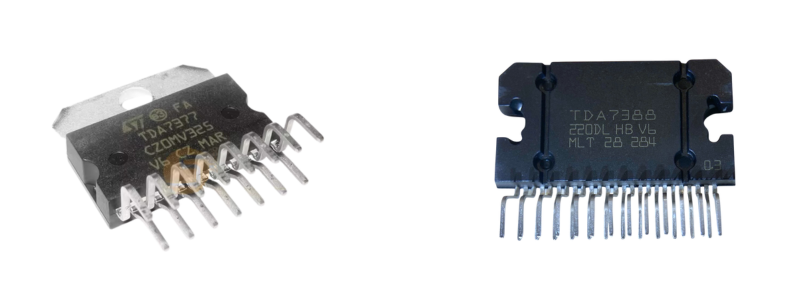

ทำความเข้าใจกับความแตกต่างระหว่างเครื่องขยายเสียง TDA7377 และ TDA7388

แอมพลิฟายเออร์เป็นส่วนประกอบสำคัญในระบบเสียงและอิเล็กทรอนิกส์เพิ่มสัญญาณที่อ่อนแอเพื่อให้เสียงดังและชัดเจนขึ้นบทความนี้เปรียบเทียบแอมพลิฟายเออร์ยอดนิยมสองรุ่น ได้แก่ TDA7377 และ TDA7388 ซึ่งใช้ในระบบเสียงรถยนต์เป็นหลักเราจะสำรวจคุณสมบัติประสิทธิภาพและความแตกต่างในการส่งออกพลังงานและการกำหนดค่าช่องด้วยการทำความเข้าใจความแตกต่างเหล่านี้คุณสามารถตัดสินใจได้มากขึ้นว่าแอมพลิฟายเออร์ใดที่เหมาะสมกับความต้องการเฉพาะของคุณไม่ว่าจะเป็นการตั้งค่าสเตอริโออย่างง่ายหรือระบบเสียงที่ใช้พลังงานสูง

แคตตาล็อก

ภาพรวมในเชิงลึกของแอมพลิฟายเออร์

แอมพลิฟายเออร์เป็นอุปกรณ์อิเล็กทรอนิกส์ที่ใช้ในการเพิ่มกำลังของสัญญาณมักใช้ส่วนประกอบเช่นทรานซิสเตอร์และหม้อแปลงไฟฟ้าด้วยการเพิ่มแรงดันไฟฟ้าหรือกระแสของสัญญาณอินพุตมันจะสร้างเอาต์พุตที่แข็งแกร่งขึ้นซึ่งยังคงความชัดเจนและความแข็งแรงแอมพลิฟายเออร์มักใช้ในอุปกรณ์เช่นโทรทัศน์วิทยุและระบบการสื่อสารที่พวกเขาใช้พลังงานภายนอกเพื่อเพิ่มสัญญาณดั้งเดิม

เครื่องขยายเสียงมีบทบาทสำคัญในการใช้งานที่หลากหลายตัวอย่างเช่นในโทรทัศน์พวกเขาเพิ่มสัญญาณเสียงทำให้เกิดเสียงที่ชัดเจนและน่าดึงดูดในระบบการสื่อสารพวกเขาเสริมสร้างสัญญาณเพื่อให้พวกเขาสามารถเดินทางระยะไกลได้โดยไม่สูญเสียคุณภาพแสดงให้เห็นถึงผลกระทบในการทำให้เทคโนโลยีมีประสิทธิภาพมากขึ้นในชีวิตประจำวัน

ทำความเข้าใจกับเครื่องขยายเสียง TDA7377

TDA7377 เป็นส่วนประกอบที่หลากหลายที่ใช้กันอย่างแพร่หลายในระบบเสียงรถยนต์มันสามารถใช้งานได้กับทั้งสองสะพานหรือสี่เอาต์พุตที่ไม่คาดเดาทำให้เหมาะสำหรับการตั้งค่าที่มีลำโพงสองหรือสี่ตัวในขณะที่ยังคงความผิดเพี้ยนต่ำขั้นตอนการส่งออกคุณภาพสูงและการออกแบบสี่ช่องทางอิสระให้ประสิทธิภาพที่แข็งแกร่งและเสียงที่เชื่อถือได้ลดการสูญเสียพลังงานในกระบวนการ

การออกแบบที่ยืดหยุ่นของ TDA7377 ช่วยให้สามารถปรับให้เข้ากับการกำหนดค่าเสียงที่แตกต่างกันเพื่อให้มั่นใจว่าคุณภาพเสียงที่ชัดเจนและสอดคล้องกันในการตั้งค่าต่างๆความสามารถในการปรับตัวและความเสถียรทำให้เป็นตัวเลือกที่ต้องการสำหรับการบรรลุเอาต์พุตเสียงที่ยอดเยี่ยมในระบบเสียงรถยนต์และแอพพลิเคชั่นเสียงอื่น ๆ

ทดแทนและเทียบเท่า

• LM386

- TDA2030

- TDA7297

- TDA7379

ภาพรวมของเครื่องขยายเสียง TDA7388

TDA7388 เป็นแอมพลิฟายเออร์ระดับ AB ที่ใช้กันทั่วไปในระบบวิทยุรถยนต์ซึ่งเป็นที่รู้จักกันดีในการส่งเสียงคุณภาพสูงให้ 41 วัตต์ต่อช่องและใช้เทคโนโลยี MOSFET เพื่อลดการบิดเบือนและลดเสียงรบกวนแอมพลิฟายเออร์มีคุณสมบัติด้านความปลอดภัยที่หลากหลายเช่นการป้องกันการลัดวงจรและความร้อนสูงเกินไปทำให้เป็นตัวเลือกที่เชื่อถือได้และยาวนาน

กลไกการป้องกันในตัวไม่เพียง แต่เพิ่มอายุการใช้งานของ TDA7388 เท่านั้น แต่ยังทำให้ง่ายต่อการรวมเข้ากับรุ่นที่คล้ายกันความเข้ากันได้นี้ทำให้การอัพเกรดระบบง่ายขึ้นและช่วยให้ผู้ผลิตรักษาความสอดคล้องในการตั้งค่าเสียงของพวกเขา

ทดแทนและเทียบเท่า

- E-TDA7386

• E-TDA7566

- TDA7854

- TB2941HQ

- TDA7561

- TDA7851F

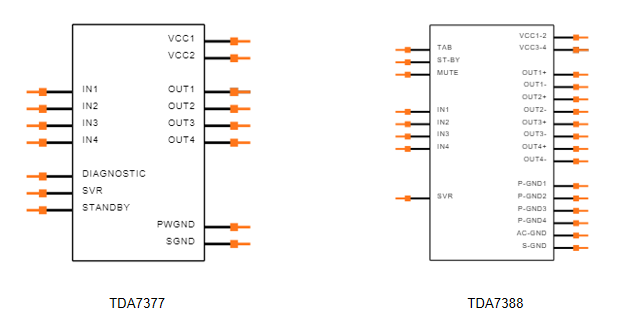

สัญลักษณ์ของ TDA7377 กับ TDA7388

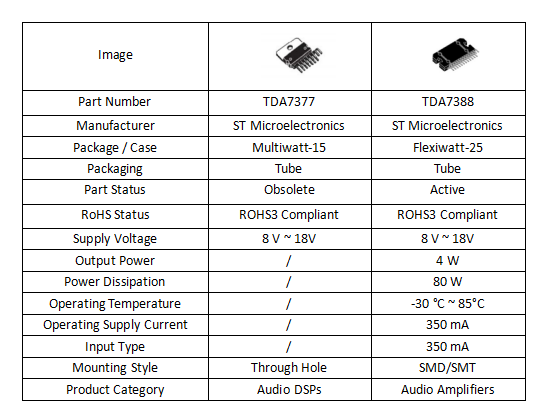

ข้อกำหนดทางเทคนิคของ TDA7377 กับ TDA7388

คุณสมบัติหลักของ TDA7377 กับ TDA7388

ไฮไลท์ TDA7377

•แอพพลิเคชั่นเสียงที่บ้านและรถยนต์อเนกประสงค์: TDA7377 สามารถใช้ในระบบเสียงทั้งในบ้านและรถยนต์เนื่องจากการปรับตัวการออกแบบของมันช่วยให้สามารถทำงานได้อย่างราบรื่นในสภาพแวดล้อมที่แตกต่างกันทำให้เป็นตัวเลือกสำหรับการตั้งค่าเสียงที่หลากหลาย

•การออกแบบที่ง่ายขึ้นลดความซับซ้อนและค่าใช้จ่าย: การออกแบบที่ตรงไปตรงมาของเครื่องขยายเสียงช่วยลดต้นทุนการผลิตและลดความซับซ้อนของการรวมเข้าด้วยกันสิ่งนี้ทำให้ผู้ผลิตรวม TDA7377 ได้ง่ายขึ้นในอุปกรณ์เสียงที่หลากหลายโดยไม่ต้องเสียค่าใช้จ่ายเพิ่มเติม

•เอาท์พุทสี่ทางคู่สำหรับการตั้งค่าลำโพงขนาดใหญ่: ความสามารถในการส่งออกแบบคู่สี่ทางของ TDA7377 ช่วยให้สามารถจัดการการกำหนดค่าลำโพงหลายแบบได้อย่างมีประสิทธิภาพส่งเสียงที่สมดุลในพื้นที่ขนาดใหญ่ซึ่งเหมาะสำหรับผู้ใช้ที่ต้องการสร้างระบบเสียงที่กว้างขวางยิ่งขึ้น

•การออกแบบขนาดกะทัดรัดช่วยเพิ่มความสามารถในการพกพา: ด้วยการสร้างขนาดเล็กและน้ำหนักเบา TDA7377 นั้นง่ายต่อการรวมเข้ากับอุปกรณ์พกพาและพื้นที่ จำกัด ทำให้เป็นตัวเลือกที่สะดวกสำหรับแอปพลิเคชันที่มีพื้นที่ จำกัด

•คุณภาพเสียงสูงที่มีการบิดเบือนน้อยที่สุด: TDA7377 สร้างเสียงที่ชัดเจนและคมชัดด้วยการบิดเบือนที่ต่ำมากเพื่อให้มั่นใจว่าเสียงยังคงแม่นยำและสนุกสนานแม้ในปริมาณที่สูงขึ้น

ไฮไลท์ TDA7388

•การป้องกันที่กว้างขวางรวมถึงคุณสมบัติเกินแรงดันและการลัดวงจร: TDA7388 มาพร้อมกับคุณสมบัติการป้องกันที่หลากหลายเช่นแรงดันไฟฟ้าเกินและการป้องกันการลัดวงจรสิ่งนี้ทำให้มั่นใจได้ว่าการทำงานที่ปลอดภัยและมั่นคงลดความเสี่ยงของความเสียหายต่อเครื่องขยายเสียงและอุปกรณ์ที่เชื่อมต่อ

•สร้างความมั่นใจในการทำซ้ำเสียงที่แม่นยำด้วยการบิดเบือนต่ำ: การออกแบบของแอมพลิฟายเออร์จัดลำดับความสำคัญของการทำเสียงที่แม่นยำโดยการทำให้ระดับการบิดเบือนต่ำให้เสียงที่ชัดเจนและเป็นจริงต่อแหล่งที่มาทำให้เหมาะสำหรับการใช้งานเสียงที่มีความเที่ยงตรงสูง

•การควบคุมช่องสัญญาณอิสระสำหรับการกำหนดค่าเสียงอเนกประสงค์: TDA7388 ช่วยให้ผู้ใช้สามารถควบคุมแต่ละช่องทางแยกกันได้ทำให้มีความยืดหยุ่นมากขึ้นในการกำหนดค่าเอาต์พุตเสียงคุณลักษณะนี้เป็นประโยชน์อย่างยิ่งสำหรับการตั้งค่าที่ต้องการการตั้งค่าเสียงที่แตกต่างกันสำหรับลำโพงแต่ละตัว

•คุณลักษณะการปิดเสียงและเสียงรบกวนช่วยยกระดับประสิทธิภาพ: การรวมฟังก์ชั่นการปิดเสียงและเสียงรบกวนช่วยลดเสียงรบกวนพื้นหลังที่ไม่พึงประสงค์และช่วยให้การเปลี่ยนแปลงที่ราบรื่นขึ้นระหว่างสถานะเสียงปรับปรุงประสบการณ์การฟังโดยรวม

•เอาต์พุตพลังงานสูงเหมาะสำหรับลำโพงหลายตัว: TDA7388 มอบกำลังไฟที่แข็งแกร่งทำให้สามารถขับลำโพงหลายตัวได้ในครั้งเดียวโดยไม่ต้องเสียสละประสิทธิภาพหรือคุณภาพเสียงสิ่งนี้ทำให้เป็นตัวเลือกที่เหมาะสำหรับการตั้งค่าเสียงที่ซับซ้อนยิ่งขึ้นซึ่งต้องใช้การจัดการพลังงานที่แข็งแกร่ง

การเปรียบเทียบกำลังไฟระหว่าง TDA7377 และ TDA7388

TDA7377 ให้ 35 วัตต์ต่อช่องทำให้เหมาะสำหรับการตั้งค่าที่ต้องการเสียงที่สมดุลและชัดเจนในระบบเสียงมาตรฐานส่วนใหญ่ในทางกลับกัน TDA7388 มี 41 วัตต์ต่อช่องทำให้เหมาะสมกว่าสำหรับการกำหนดค่าที่ทรงพลังยิ่งขึ้นซึ่งต้องการเสียงที่แข็งแกร่งและมีพลังมากขึ้น

การทำความเข้าใจความแตกต่างของช่อง: TDA7377 กับ TDA7388

TDA7377 ได้รับการออกแบบมาสำหรับการตั้งค่าสเตอริโอที่ง่ายขึ้นด้วยการกำหนดค่าสองช่องทำให้เหมาะสำหรับความต้องการด้านเสียงขั้นพื้นฐานในทางตรงกันข้าม TDA7388 มีสี่ช่องทางช่วยให้มีการแจกแจงเสียงที่มีรายละเอียดและซับซ้อนมากขึ้นสิ่งนี้ทำให้ TDA7388 เหมาะสำหรับการตั้งค่าที่ต้องการการควบคุมช่องสัญญาณอิสระและความสามารถรอบตัวในการส่งออกเสียง

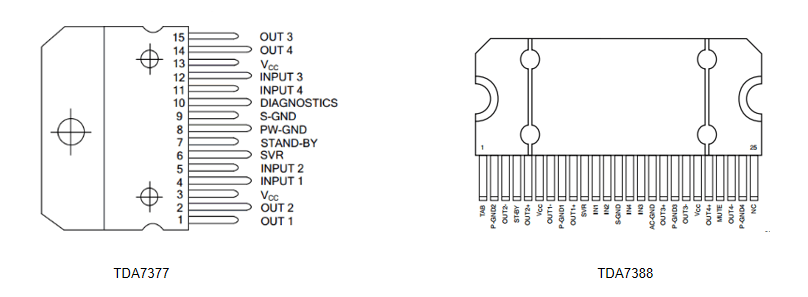

การกำหนดค่า PIN ของ TDA7377 กับ TDA7388

การกำหนดค่า PIN ร่างบทบาทเฉพาะของแต่ละพินในชิปแอมป์ซึ่งรวมถึงการจัดการอินพุตเอาต์พุตการต่อสายดินและฟังก์ชั่นอื่น ๆ เช่นใบ้และสแตนด์บายด้านล่างนี้เป็นคำอธิบายโดยละเอียดของแต่ละพินและฟังก์ชั่นสำหรับทั้ง TDA7377 และ TDA7388

การกำหนดค่า PIN ของ TDA7377

TDA7377 มี 15 พินแต่ละอันกำหนดให้กับงานเฉพาะ

•พิน 1 (ออก 1): พินนี้ใช้สำหรับเอาต์พุต 1 ซึ่งส่งสัญญาณขยายไปยังลำโพงตัวแรก

•พิน 2 (ออก 2): คล้ายกับพิน 1 พินนี้จัดการเอาท์พุท 2 ส่งสัญญาณไปยังลำโพงตัวที่สอง

• PIN 3 (VCC): จัดหาพลังงานให้กับนักสะสมของแอมพลิฟายเออร์เพื่อให้มั่นใจว่าแรงดันไฟฟ้าที่ต้องการนั้นมีไว้สำหรับการทำงาน

•พิน 4 (ใน 1): ทำหน้าที่เป็นอินพุตสำหรับช่อง 1 ซึ่งสัญญาณเสียงจะถูกนำเข้าสู่แอมพลิฟายเออร์

•พิน 5 (ใน 2): ใช้สำหรับอินพุตเสียงของช่อง 2 ทำให้สัญญาณอื่นสามารถป้อนแอมพลิฟายเออร์

•พิน 6 (SVR): หมุดการปฏิเสธแรงดันไฟฟ้านี้ช่วยกรองเสียงรบกวนหรือความผันผวนที่ไม่พึงประสงค์ในแหล่งจ่ายไฟเพื่อให้มั่นใจว่าการทำงานที่มั่นคง

•พิน 7 (ST-by): ควบคุมโหมดสแตนด์บายของเครื่องขยายเสียงเมื่อเปิดใช้งานแอมพลิฟายเออร์จะเข้าสู่สถานะกำลังต่ำซึ่งเป็นพลังงานที่อนุรักษ์พลังงาน

•พิน 8 (PW-GND): พินพื้นดินให้การเชื่อมต่อภาคพื้นดินทั่วไปทำให้การไหลของพลังงานคงที่ภายในเครื่องขยายเสียง

• PIN 9 (S-GND): พินกราวด์สัญญาณนี้เชื่อมต่อกับจุดต่อสายดินของสัญญาณช่วยรักษาความสมบูรณ์ของสัญญาณเสียงโดยลดเสียงรบกวนและสัญญาณรบกวน

•พิน 10 (diag): พินการวินิจฉัยตรวจสอบสถานะภายในของเครื่องขยายเสียงและสามารถตรวจจับปัญหาเช่นวงจรลัดหรือความร้อนสูงเกินไป

•พิน 11 (ใน 4): ทำหน้าที่เป็นอินพุตสำหรับช่อง 4 แนะนำสัญญาณเสียงแยกต่างหากสำหรับช่องนี้

• PIN 12 (ใน 3): ฟังก์ชั่นเป็นอินพุตสำหรับช่อง 3 ทำให้สัญญาณเสียงอื่นถูกป้อนเข้าสู่แอมพลิฟายเออร์

• PIN 13 (VCC): พินแหล่งจ่ายไฟที่สองที่ทำให้มั่นใจได้ว่าการกระจายพลังงานไปยังทุกช่อง

•พิน 14 (ออก 4): จัดการเอาต์พุตสัญญาณขยายสำหรับช่อง 4 ส่งสัญญาณไปยังลำโพงที่เกี่ยวข้อง

•พิน 15 (ออก 3): จัดการเอาต์พุตสัญญาณขยายสำหรับช่อง 3 เชื่อมต่อกับลำโพงที่เกี่ยวข้อง

การกำหนดค่า PIN ของ TDA7388

TDA7388 ที่มี 25 พินให้การควบคุมและฟังก์ชั่นที่มีรายละเอียดมากขึ้นสำหรับสี่ช่องทาง

•พิน 1 (แท็บ): พินนี้เชื่อมต่อกับพื้นดินสำหรับการกระจายความร้อนช่วยควบคุมอุณหภูมิของเครื่องขยายเสียง

• PIN 2 (P-GND2): ให้กำลังไฟสำหรับช่อง 2 ทำให้มั่นใจได้ว่าการทำงานที่มั่นคงและลดการรบกวนที่อาจเกิดขึ้น

•พิน 3 (out2-): เอาต์พุตกลับด้านสำหรับช่อง 2 ใช้ในการส่งมอบเฟสลบของสัญญาณขยาย

• PIN 4 (ST-by): PIN นี้จัดการโหมดสแตนด์บายทำให้แอมพลิฟายเออร์เปลี่ยนเป็นสถานะกำลังต่ำเมื่อไม่ได้ใช้งาน

• PIN 5 (Out2+): เอาต์พุตที่ไม่ได้กลับด้านสำหรับช่อง 2 ส่งมอบเฟสบวกของสัญญาณขยายไปยังลำโพง

• PIN 6 (VCC): จัดหาแรงดันไฟฟ้าที่จำเป็นให้กับเครื่องขยายเสียงสนับสนุนการทำงานและประสิทธิภาพ

• PIN 7 (Out1-): เอาต์พุตเอาท์พุทสำหรับช่อง 1 ใช้ในการส่งเฟสลบของสัญญาณไปยังลำโพง

• PIN 8 (P-GND1): ทำหน้าที่เป็นพื้นที่พลังงานสำหรับช่อง 1 ซึ่งเป็นจุดอ้างอิงที่เสถียรสำหรับการไหลของกระแส

• PIN 9 (OUT1+): เอาต์พุตที่ไม่ได้กลับด้านสำหรับช่อง 1 ส่งเฟสบวกของสัญญาณไปยังลำโพงที่เชื่อมต่อ

• PIN 10 (SVR): จัดการการปฏิเสธแรงดันไฟฟ้าการกรองเสียงรบกวนแรงดันไฟฟ้าที่ไม่พึงประสงค์ซึ่งอาจส่งผลต่อประสิทธิภาพของเครื่องขยายเสียง

• PIN 11 (In1): อินพุตสำหรับช่อง 1 โดยที่สัญญาณเสียงเข้าสู่แอมพลิฟายเออร์สำหรับการประมวลผล

• PIN 12 (In2): อินพุตสำหรับช่อง 2 ทำให้แหล่งกำเนิดเสียงอื่นเชื่อมต่อกับเครื่องขยายเสียง

•พิน 13 (S-GND): พินกราวด์ของสัญญาณซึ่งช่วยในการลดสัญญาณรบกวนสัญญาณและรักษาความชัดเจนของเอาต์พุตเสียง

• PIN 14 (In4): อินพุตสำหรับช่อง 4 แนะนำสัญญาณเสียงสำหรับการประมวลผลและการขยาย

• PIN 15 (In3): ฟังก์ชั่นเป็นอินพุตสำหรับช่อง 3 เชื่อมต่อแหล่งเสียงอื่นกับแอมพลิฟายเออร์

• PIN 16 (AC-GND): ให้สายดิน AC, ทำให้การไหลของกระแสสลับกันคงที่และลดเสียงรบกวน

• PIN 17 (OUT3+): เอาต์พุตที่ไม่ได้กลับรายการสำหรับช่อง 3 ส่งเฟสบวกของสัญญาณไปยังลำโพง

• PIN 18 (P-GND3): ทำหน้าที่เป็นพื้นดินสำหรับช่อง 3, รักษากระแสกระแสที่มั่นคงและลดสัญญาณรบกวน

• PIN 19 (OUT3-): เอาต์พุตเอาท์พุทสำหรับช่อง 3 ส่งเฟสลบของสัญญาณไปยังลำโพงที่เชื่อมต่อ

• PIN 20 (VCC): พินแหล่งจ่ายไฟที่สองที่ช่วยกระจายพลังงานอย่างสม่ำเสมอไปยังช่องสัญญาณของเครื่องขยายเสียง

• PIN 21 (OUT4+): เอาต์พุตที่ไม่ได้กลับรายการสำหรับช่อง 4 ส่งเฟสบวกของสัญญาณไปยังลำโพงที่เกี่ยวข้อง

• PIN 22 (ปิดเสียง): ควบคุมฟังก์ชั่นปิดเสียงทำให้ผู้ใช้สามารถปิดเอาต์พุตได้ชั่วคราวโดยไม่ต้องปิดเครื่องขยายเสียง

• PIN 23 (OUT4-): เอาต์พุตเอาท์พุทสำหรับช่อง 4 ส่งเฟสลบของสัญญาณขยาย

• PIN 24 (P-GND4): ให้กำลังไฟสำหรับช่อง 4 เพื่อให้มั่นใจว่ากระแสกระแสที่เสถียรเพื่อประสิทธิภาพที่ดีที่สุด

• PIN 25 (HSD): ไม่มีการเชื่อมต่อ;พินนี้ไม่ได้มีบทบาทอย่างแข็งขันในการทำงานของแอมพลิฟายเออร์

การเปรียบเทียบแอปพลิเคชัน: TDA7377 และ TDA7388

TDA7377 เหมาะที่สุดสำหรับระบบที่ใช้ลำโพงขนาดเล็กและไดรเวอร์ความถี่สูงมันทำงานได้ดีในการตั้งค่าเหล่านี้ให้คุณภาพเสียงที่ชัดเจนในทางกลับกัน TDA7388 นั้นเข้ากันได้กับการตั้งค่าลำโพงขนาดใหญ่และซับวูฟเฟอร์ที่มีขนาดใหญ่ขึ้นทำให้เกิดประสบการณ์เสียงที่เต็มไปด้วยน้ำและดื่มด่ำมากขึ้น

คำถามที่พบบ่อย [คำถามที่พบบ่อย]

1. TDA7388 IC คืออะไร?

TDA7388 เป็นแอมพลิฟายเออร์ 4 ช่องที่แข็งแกร่งที่ออกแบบมาสำหรับระบบเสียงรถยนต์เป็นที่รู้จักกันดีในเรื่องประสิทธิภาพและความสามารถที่เชื่อถือได้ในการส่งมอบพลังงานที่สอดคล้องกัน

2. สิ่งทดแทนสำหรับ TDA7377 คืออะไร?

การเปลี่ยนที่เหมาะสมสำหรับ TDA7377 ได้แก่ JRC4558, TL082 หรือ NE5532

3. ลักษณะของ TDA7377 คืออะไร?

TDA7377 ได้รับการชื่นชมสำหรับคุณสมบัติการป้องกันในตัวการบิดเบือนต่ำและการใช้พลังงานที่มีประสิทธิภาพ

4. สิ่งที่เทียบเท่าของ TDA7388 คืออะไร?

ทางเลือกสำหรับ TDA7388 ได้แก่ TDA7851F, TDA7561, TDA7387EP และ TB2941HQ

5. จุดประสงค์ของแอมพลิฟายเออร์ Dual Bridge เช่น TDA7377 คืออะไร?

แอมพลิฟายเออร์ Dual Bridge เช่น TDA7377 เพิ่มระบบสเตอริโอโดยการขยายช่องทางซ้ายและขวาแยกกันส่งผลให้คุณภาพเสียงดีขึ้น
