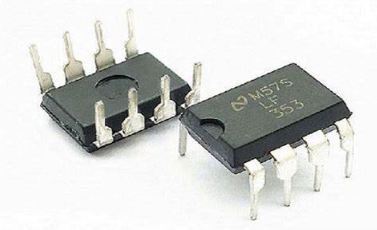

ทำความเข้าใจกับ op-amp อินพุต LF353-N Dual JFET

ในโลกที่มีการพัฒนาอย่างต่อเนื่องของอุปกรณ์อิเล็กทรอนิกส์และความแม่นยำ LF353-N นั้นโดดเด่นในฐานะแอมพลิฟายเออร์การดำเนินงาน JFET แบบคู่ที่เหมาะสำหรับการใช้งานที่มีประสิทธิภาพสูงด้วยอินพุต JFET แรงดันสูงความสามารถในการสลับอย่างรวดเร็วและโปรไฟล์เสียงรบกวนน้อยที่สุดจึงเหมาะกับความต้องการที่ต้องการของระบบเสียงที่ทันสมัยบทความนี้ขุดลงในลักษณะที่โดดเด่นศักยภาพประสิทธิภาพและแอพพลิเคชั่นอเนกประสงค์ของ LF353-N ซึ่งนำเสนอข้อมูลเชิงลึกเกี่ยวกับสาเหตุที่ยังคงเป็นทางเลือกที่ต้องการไม่ว่าคุณจะสำรวจความก้าวหน้าในเทคโนโลยีเสียงหรือการรวมแอมพลิฟายเออร์การดำเนินงานที่แม่นยำเข้ากับการออกแบบที่เป็นนวัตกรรมความน่าเชื่อถือและความสามารถในการปรับตัวของ LF353-N นั้นเป็นรากฐานที่สำคัญสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัย

แคตตาล็อก

ภาพรวม LF353-N

LF353-N ซึ่งเป็นแอมพลิฟายเออร์การดำเนินงาน JFET แบบสองแพคเกจได้รับตำแหน่งในตลาดเพื่อเพิ่มประสิทธิภาพในแอพพลิเคชั่นเสียงออกแบบด้วยขั้นตอนการป้อนข้อมูล JFET แรงดันสูงมันเก่งในการจัดการเสียงรบกวนต่ำและกระแสไฟฟ้าอย่างมีประสิทธิภาพซึ่งเป็นข้อกำหนดที่ร้ายแรงสำหรับระบบเสียงสถาปัตยกรรมนี้ไม่เพียง แต่ช่วยเพิ่มขีดความสามารถในการสลับอย่างรวดเร็ว แต่ยังรองรับประสิทธิภาพความเร็วสูงในขณะที่ยังคงใส่ใจกับต้นทุนออกแบบทางออกแบบมาเพื่อการดำเนินงานแบบสองครั้ง LF353-N ใช้ประโยชน์จากเทคโนโลยี Bi-Fet II และการตัดแต่งภายในที่แม่นยำเพื่อลดแรงดันไฟฟ้าชดเชยอินพุตให้สอดคล้องกับความต้องการของการประมวลผลเสียงที่รวดเร็วและมีประสิทธิภาพ

ด้วยผลิตภัณฑ์แบนด์วิดท์ที่น่าประทับใจและอัตราการฆ่าอย่างรวดเร็ว LF353-N ถูกสร้างขึ้นเพื่อให้ได้คุณภาพเสียงที่เหนือกว่าในขณะที่ยังคงใช้พลังงานต่ำอินพุต JFET แรงดันสูงของมันลดอคติอินพุตและกระแสออฟเซ็ตเพื่อให้มั่นใจถึงความแม่นยำและความชัดเจนในประสิทธิภาพเสียงยิ่งไปกว่านั้นความเข้ากันได้กับไฟล์ LM1558 โมดูลช่วยให้การรวมเข้ากับการออกแบบที่มีอยู่อย่างราบรื่นนำเสนอโซลูชันที่ใช้งานได้จริงเพื่อเพิ่มฟังก์ชั่นวงจรโดยไม่ต้องปรับเปลี่ยนที่สำคัญคุณลักษณะเหล่านี้เน้นย้ำถึงความสามารถในการปรับตัวและคุณค่าในแอพพลิเคชั่นวิศวกรรมเสียงที่หลากหลาย

LF353-N ยังเก่งในการเรียกร้องบทบาทเช่นผู้รวมระบบความเร็วสูงและตัวแปลงดิจิตอลเป็นอะนาล็อกซึ่งความมั่นคงและความน่าเชื่อถือมีความโดดเด่นแรงดันไฟฟ้าชดเชยต่ำและอิมพีแดนซ์สูงทำให้เป็นตัวเลือกที่โดดเด่นสำหรับสภาพแวดล้อมเสียงที่แม่นยำส่งระดับเสียงรบกวนต่ำอย่างต่อเนื่องและแรงดันไฟฟ้าชดเชยน้อยที่สุดมีชื่อเสียงในด้านความสามารถในการรักษาเสียงที่ชัดเจนและไม่บิดเบือนมันช่วยให้มั่นใจได้ว่าการเก็บรักษาความซื่อสัตย์ทางเสียงซึ่งเป็นส่วนสำคัญของแอพพลิเคชั่นระดับมืออาชีพในฐานะที่เป็นแอมพลิฟายเออร์ที่หลากหลายและคุ้มค่า LF353-N แสดงถึงรากฐานที่สำคัญในวิศวกรรมเสียงที่ทันสมัยการรวมความเร็วประสิทธิภาพและความแม่นยำเพื่อตอบสนองความต้องการที่ซับซ้อนของระบบเสียงที่ทันสมัย

คุณสมบัติ

คุณสมบัติ	ข้อมูลจำเพาะ
แรงดันไฟฟ้าชดเชยภายใน	10 mV
กระแสอคติต่ำอินพุต	50 PA
แรงดันไฟฟ้าเสียงรบกวนต่ำ	25 nv/√hz
กระแสสัญญาณรบกวนต่ำอินพุต	0.01 PA/√Hz
แบนด์วิดท์ที่ได้รับกว้าง	4 MHz
อัตราการฆ่าสูง	13 V/μs
กระแสไฟฟ้าต่ำ	3.6 แม่
อิมพีแดนซ์อินพุตสูง	10¹²Ω
การบิดเบือนฮาร์มอนิกทั้งหมด	≤ 0.02%
มุมเสียงต่ำ 1/f ต่ำ	50 Hz
เวลาตกตะกอนอย่างรวดเร็วถึง 0.01%	2 μs

แอปพลิเคชันของ LF353-N

แอมพลิฟายเออร์ปฏิบัติการ LF353-N พบสถานที่ในแอพพลิเคชั่นขั้นสูงจำนวนมากแยกแยะตัวเองในโลกของสภาพแวดล้อมเสียงเสียงรบกวนต่ำที่นี่การรักษาสัญญาณรบกวนน้อยที่สุดใช้สำหรับการทำซ้ำเสียงที่บริสุทธิ์ด้วยอิมพีแดนซ์อินพุตสูงที่น่าประทับใจอุปกรณ์ช่วยให้มั่นใจได้ถึงความสมบูรณ์ของสัญญาณเสียงทำให้การตั้งค่าอุปกรณ์เสียงระดับสูงคุณสามารถพยายามอย่างต่อเนื่องเพื่ออัตราส่วนสัญญาณต่อสัญญาณรบกวนที่สมบูรณ์แบบมักจะพบว่า LF353-N ไม่สามารถถูกแทนที่ได้เนื่องจากลักษณะการทำงานที่เหนือกว่า

การออกแบบอิเล็กทรอนิกส์

ในการออกแบบอิเล็กทรอนิกส์ที่ต้องการความมั่นคงและความแม่นยำ LF353-N ให้บริการบทบาทที่จำเป็นโดยเฉพาะอย่างยิ่งภายในตัวอย่างและวงจรถือวงจรเหล่านี้ต้องการความแม่นยำพิเศษในการรักษาความเที่ยงตรงของสัญญาณในระหว่างการประมวลผลคุณสามารถใช้เอาต์พุตที่เสถียรที่จัดทำโดย LF353-N เพื่อจัดการกับความท้าทายของสัญญาณการดริฟท์ที่พบบ่อยกับทางเลือกที่ยืดหยุ่นน้อยกว่าความแม่นยำดังกล่าวเป็นที่ต้องการอย่างมากในแอพพลิเคชั่นที่เกี่ยวข้องกับตัวแปลงดิจิตอลเป็นอะนาล็อกเนื่องจากความไม่ถูกต้องเล็กน้อยสามารถส่งผลกระทบอย่างมีนัยสำคัญของระบบ

การรวมความเร็วสูง

ภายในระบบอิเล็กทรอนิกส์ที่ซับซ้อนบทบาทของ LF353-N ในผู้รวมระบบความเร็วสูงแสดงให้เห็นถึงความสามารถในการปรับตัวในการตั้งค่าที่รวดเร็วเช่นการประมวลผลข้อมูลจริงความสามารถในการรวมของ LF353-N ช่วยเพิ่มประสิทธิภาพเมื่อรับประกันการคำนวณอย่างรวดเร็วแอมพลิฟายเออร์นี้จะช่วยให้มั่นใจได้ว่าการทำงานที่ราบรื่นผ่านความเร็วในการประมวลผลสัญญาณที่เชื่อถือได้ความสามารถนี้มีประโยชน์ในสาขาต่าง ๆ เช่นการบินและอวกาศและการสื่อสารโทรคมนาคมขั้นสูงซึ่งแม้แต่เศษส่วนสั้น ๆ ของเวลาก็มีความสำคัญ

การจัดอันดับสูงสุดของ LF353-N

พารามิเตอร์	ค่า
แรงดันไฟฟ้า	± 18V
การกระจายพลังงาน	ดูหมายเหตุ (3)
ช่วงอุณหภูมิการทำงาน	0 ° C ถึง +70 ° C
TJ (สูงสุด)	150 ° C
แรงดันไฟฟ้าอินพุตที่แตกต่างกัน	± 30V
ช่วงแรงดันไฟฟ้าอินพุต (4)	± 15V
ระยะเวลาการลัดวงจรเอาท์พุท	ต่อเนื่อง
ช่วงอุณหภูมิการจัดเก็บ	−65 ° C ถึง +150 ° C

หมายเหตุ:

(3): อ้างถึงข้อมูลสำหรับรายละเอียดการกระจายพลังงาน ภายใต้เงื่อนไขเฉพาะ

(4): ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าอินพุตอยู่ภายในช่วง± 15V ถึง หลีกเลี่ยงความเสียหาย
