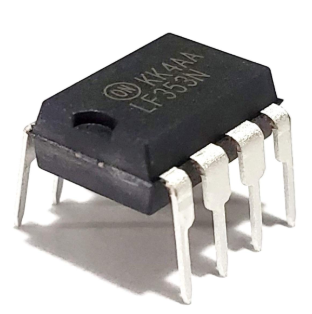

ทำความเข้าใจกับแอมพลิฟายเออร์การทำงานของ LF353N: ตัวขยายการทำงานของ JFET Dual JFET

แอมพลิฟายเออร์ปฏิบัติการมีการใช้งานในการออกแบบอะนาล็อกที่แม่นยำทำให้มั่นใจได้ว่าสัญญาณความเที่ยงตรงและความเสถียรLM353N และ LF393N ซึ่งมีสถาปัตยกรรมอินพุต JFET แรงดันสูงได้รับการปรับแต่งสำหรับระบบเสียงที่ทันสมัยวงจรความแม่นยำและแอพพลิเคชั่นความเร็วสูงแอมพลิฟายเออร์เหล่านี้มีความต้านทานสูงเสียงรบกวนต่ำและประสิทธิภาพที่แข็งแกร่งทำให้เหมาะสำหรับเสียงระดับมืออาชีพอินเตอร์เฟสเซ็นเซอร์และระบบอะนาล็อกเป็นดิจิตอลความเร็วสูงพวกเขาให้ประสิทธิภาพที่เชื่อถือได้และหลากหลายในการเรียกร้องสถานการณ์โพสต์นี้สำรวจคุณสมบัติทางเทคนิคและแอพพลิเคชั่นของ LM353N และ LF393N ซึ่งนำเสนอคู่มือที่ครอบคลุมเกี่ยวกับการใช้งานในบริบทพิเศษ

แคตตาล็อก

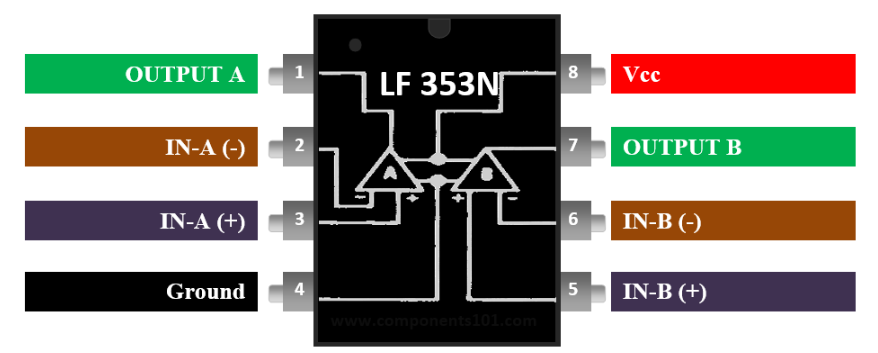

รายละเอียดการกำหนดค่าพิน

หมายเลขพิน	ชื่อพิน	คำอธิบาย
1	เอาท์พุท-เอ	เอาต์พุตของ op-amp 1
2	input-a (-)	อินพุตแบบกลับด้านของ op-amp 1
3	input-a (+)	อินพุตที่ไม่กลับรายการของ op-amp 1
4	vee, gnd	แรงดันไฟฟ้าภาคพื้นดินหรือเชิงลบ
5	input-b (+)	อินพุตที่ไม่กลับรายการของ Op-amp 2
6	input-b (-)	อินพุตแบบกลับด้านของ Op-amp 2
7	เอาต์พุต -b	เอาต์พุตของ op-amp 2
8	VCC	แรงดันไฟฟ้าบวก

คุณสมบัติและสเป็ค

คุณสมบัติ/ข้อมูลจำเพาะ	รายละเอียด
พิมพ์	คู่ op-amp พร้อมอินพุต JFET
แรงดันไฟฟ้า	± 18V
จัดหากระแส (สูงสุด)	6.5ma
เสียงรบกวน	แรงดันไฟฟ้าเสียงรบกวนต่ำและกระแสไฟฟ้า
การได้รับแบนด์วิดธ์	4MHz
ความต้านทานอินพุต	สูง
อัตราการฆ่า	สูง
ตัวเลือกแพ็คเกจ	8 พิน SOIC และ PDIP

สารทดแทนสำหรับ LF393N

- TL074

- LM1558

- MCP6002

ภาพรวมของ Op-amp ของ LF393N JFET

LF393N ที่ออกแบบโดย Texas Instruments เป็นแอมพลิฟายเออร์การทำงานของ JFET แบบอินพุทคู่ที่เหมาะสำหรับการใช้งานแบบอะนาล็อกที่แม่นยำความต้านทานอินพุตสูงของมันทำให้มั่นใจได้ว่าการหยุดชะงักน้อยที่สุดในการส่งสัญญาณแหล่งที่มาทำให้เหมาะสำหรับวงจรที่ต้องการความจงรักภักดีของสัญญาณเช่นการขยายเสียงด้วยแบนด์วิดท์ 4 MHz และอัตราการฆ่า 13 V/μs, LF393N เก่งในการจัดการการเปลี่ยนสัญญาณอย่างรวดเร็วโดยวางตำแหน่งเป็นตัวเลือกอันดับต้น ๆ สำหรับการออกแบบอะนาล็อกความเร็วสูงและการประมวลผลสัญญาณเสียงที่ซับซ้อนสัญญาณรบกวนอินพุตและอคติต่ำของแอมพลิฟายเออร์ช่วยเพิ่มประสิทธิภาพลดการบิดเบือนและทำให้มั่นใจได้ว่าการทำงานที่เชื่อถือได้ภายใต้เงื่อนไขที่หลากหลายนอกจากนี้ช่วงแรงดันไฟฟ้าแบบสอง-การจัดหาสูงถึง± 18V รองรับการกำหนดค่าวงจรที่หลากหลายแม้ว่าคุณจะต้องอธิบายถึงข้อ จำกัด ช่วงเอาต์พุตในการตั้งค่าการจัดหาครั้งเดียว

ในแอปพลิเคชั่นเสียงและเสียงความสามารถของ LF393N จะส่องแสงส่วนใหญ่ในไมโครโฟน preamplifiers และเอฟเฟกต์กีต้าร์ซึ่งเป็นที่ซึ่งความต้านทานอินพุตสูงและเสียงรบกวนต่ำทำให้มั่นใจได้ว่ามีความชัดเจนและตอบสนองแอมพลิฟายเออร์เก็บรักษารายละเอียดปลีกย่อยของเสียงที่จับได้ในขณะที่เปิดใช้งานการเปลี่ยนแปลงของสัญญาณที่ราบรื่นสำหรับการทำซ้ำเสียงตามธรรมชาตินอกจากนี้คุณยังสามารถให้ความสำคัญกับความเสถียรภายใต้เงื่อนไขการโหลดที่แตกต่างกันทำให้เป็นตัวเลือกที่เชื่อถือได้ในระหว่างการสร้างต้นแบบและการปรับใช้ขั้นสุดท้ายในขณะที่ทางเลือกเช่น MCP6002 เสนอการใช้พลังงานที่ต่ำกว่าสำหรับการออกแบบที่เน้นดิจิตอลความแม่นยำของวรรณยุกต์ที่เหนือกว่าของ LF393N และประสิทธิภาพความถี่สูงทำให้สถานะเป็นส่วนประกอบที่เชื่อถือได้สำหรับระบบอะนาล็อกที่เน้นเสียงเป็นศูนย์กลางและความเร็วสูง

แอปพลิเคชันที่หลากหลาย

วิศวกรรมเชิงกลยุทธ์ของ LF393N และข้อกำหนดที่แข็งแกร่งทำให้เป็นส่วนประกอบที่ยืดหยุ่นและเป็นที่ต้องการในหลายโดเมนแอปพลิเคชันการสำรวจการใช้งานที่มีศักยภาพจะช่วยให้ชื่นชมและทำความเข้าใจเกี่ยวกับการรวมเข้ากับบริบทเฉพาะที่หลากหลายเพื่อเพิ่มกระบวนการตัดสินใจ

เครื่องขยายเสียงเสียงต่ำ

ความพยายามของเสียงมักจะเรียกร้องให้แอมพลิฟายเออร์ที่ทำให้มั่นใจได้ว่าการทำซ้ำเสียงที่แม่นยำเน้นการบิดเบือนและความชัดเจนน้อยที่สุดLF393N โดดเด่นด้วยแรงดันไฟฟ้าเสียงรบกวนต่ำและแบนด์วิดธ์ที่ขยายตัวลดการรบกวนทางอิเล็กทรอนิกส์ในขณะที่รักษาความจงรักภักดีของเสียง

ตัวอย่างเช่นอุปกรณ์เสียงระดับมืออาชีพเช่นคอนโซลผสมสตูดิโอการขยายสัญญาณจาง ๆ จากไมโครโฟนหรือกีต้าร์ไฟฟ้าเพื่อให้แน่ใจว่าคุณได้รับการบันทึกผลึกด้วยเสียงที่อุดมไปด้วยในอุตสาหกรรมที่ขับเคลื่อนด้วยแรงบันดาลใจคุณภาพที่เข้มงวดคุณลักษณะนี้นำมาซึ่งมูลค่าที่ปฏิเสธไม่ได้

วงจรที่มีอิมพีแดนซ์อินพุตสูง

การใช้ LF393N ในวงจรที่ไวต่ออิมพีแดนซ์ช่วยลดการไหลเข้าของปัจจุบันลงในขั้วอินพุตทำให้ดีที่สุดสำหรับระบบที่ละเอียดอ่อนสิ่งนี้ส่วนใหญ่จะเป็นประโยชน์สำหรับเซ็นเซอร์เครื่องมือที่แม่นยำและอุปกรณ์การวัดที่พิถีพิถัน

ในสถานการณ์ที่เกี่ยวข้องกับแหล่งแรงดันไฟฟ้าที่มีความต้านทานสูงเช่นอิเล็กโทรด ECG ทางการแพทย์หรือเซ็นเซอร์ piezoelectric อุตสาหกรรม, LF393N Safeguards ความสมบูรณ์ของสัญญาณโดยการหลีกเลี่ยงเอฟเฟกต์การโหลดจะช่วยให้การได้รับข้อมูลที่แม่นยำภายในเครื่องมือที่มีความละเอียดอ่อนและแม่นยำ

ตัวอย่างและถือโมดูล

LF393N เก่งในตัวอย่างและถือโมดูลเนื่องจากเวลาตกตะกอนและลักษณะการดริฟท์ต่ำที่มีเสถียรภาพคุณลักษณะเหล่านี้ใช้สำหรับการจับค่าสัญญาณที่ถูกต้องในระหว่างการประมวลผลข้อมูลที่รวดเร็วหรือภายในระบบอะนาล็อกเป็นดิจิตอลแบบไดนามิก

ตัวอย่างเช่นออสซิลโลสโคปแบบดิจิตอลมักใช้ประโยชน์จาก LF393N ภายในกลุ่มตัวอย่างและถือไว้การป้องกันความสมบูรณ์ของสัญญาณในขณะที่มันผ่านผ่านขั้นตอนการแปลงสิ่งนี้ทำให้มั่นใจได้ว่าการพรรณนาสัญญาณที่รวดเร็วและเวลาที่รวดเร็วในระหว่างกิจกรรมต่าง ๆ เช่นการวิเคราะห์เบรกพอยต์การกำกับดูแลของคลื่นและการวินิจฉัยทางอิเล็กทรอนิกส์

ผู้รวมระบบความเร็วสูง

ในกระบวนการที่เกี่ยวข้องกับการรวมวงจรอย่างรวดเร็วแอมพลิฟายเออร์จะต้องจัดการแบนด์วิดท์ที่กว้างขวางและพลวัตว่องไวอัตราการฆ่าที่เหนือกว่าและแรงดันไฟฟ้าชดเชยน้อยที่สุดจะทำให้ LF393N มีประสิทธิภาพสำหรับการบูรณาการที่แม่นยำที่ความเร็วสูง

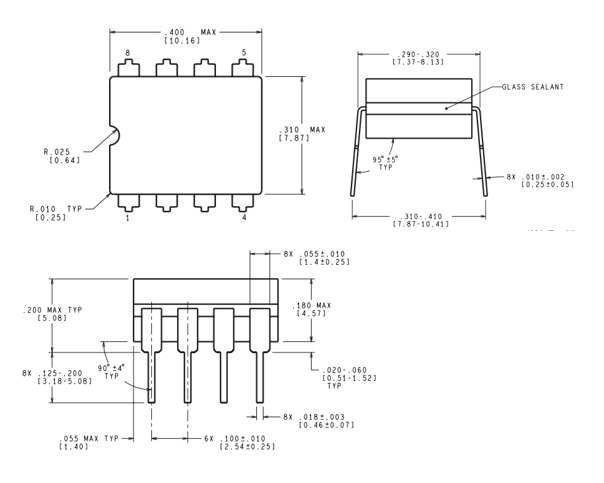

การสร้างแบบจำลอง 2D
