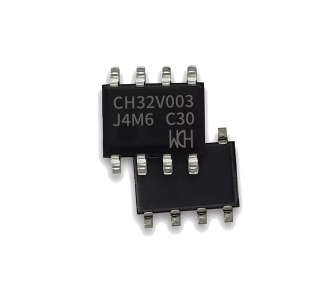

ทำไม CH32V003 ถึงจุดประสงค์ทั่วไป 32 บิต RISC-V MCU

ไมโครคอนโทรลเลอร์ CH32V003 ที่สร้างขึ้นบนสถาปัตยกรรม Qingke RISC-V2A นำเสนอโซลูชันที่หลากหลายและมีประสิทธิภาพสำหรับการใช้งานอุตสาหกรรมและผู้บริโภคที่ทันสมัยการทำงานที่สูงถึง 48MHz นั้นรวมประสิทธิภาพและประสิทธิภาพการใช้พลังงานเข้ากับคุณสมบัติเช่นความเข้ากันได้กับแรงดันไฟฟ้าแบบปรับตัว ADC 10 บิตตัวจับเวลาตัวควบคุม DMA และส่วนประกอบแบบบูรณาการเช่นตัวเปรียบเทียบแอมพลิฟายเออร์ปฏิบัติการสนับสนุน USART, I2C และ SPI อินเทอร์เฟซมันเจริญเติบโตในช่วงแรงดันไฟฟ้าที่กว้าง (3.3V/5V) และอุณหภูมิจาก -40 ° C ถึง 85 ° C ทำให้มั่นใจได้ว่ามีความยืดหยุ่นในสภาพแวดล้อมที่ท้าทายเหมาะอย่างยิ่งสำหรับการใช้งานตั้งแต่อุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคที่ทันสมัยไปจนถึงระบบอุตสาหกรรมที่มีประสิทธิภาพ CH32V003 ช่วยให้การออกแบบและให้ประสิทธิภาพที่ประหยัดต้นทุนและเชื่อถือได้

แคตตาล็อก

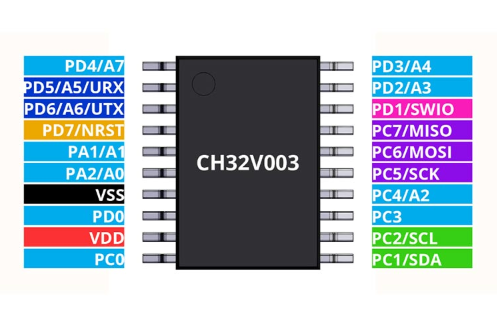

การกำหนดค่าพิน

No Pin				ชื่อพิน	ประเภทพิน	ฟังก์ชั่นหลัก (หลังจากรีเซ็ต)	ทางเลือกเริ่มต้น ฟังก์ชั่น	การทำใหม่ การทำงาน
จู่โจม	TSSOP	QFN20	SOP8
	-	0	-	VSS	P	VSS	-	tietr_2/t1ch4_3
8	1	18	8	PD4	1/o/a	PD4	UCK/T2CHIETR1/A7/ OPO	t2ch4_3/urx_2
9	2	19	8	PD5	I/O/A	PD5	UTX/A5	t2ch3_3/utx_2
10	3	20	1	PD6	I/O/A	PD6	urx/a6	t2ch3_3/utx_2
11	4	1	-	PD7	I/O/A	PD7	NRST/T2CH4/OPP1	UCK_1/UCK_2/T2CH4_2
12	5	2	1	PA1	I/O/A	PA1	TICH2/A1/OPN0	OSCI/TICH2_2
13	6	3	3	PA2	I/O/A	PA2	tich2n/a0/oppo	osco/aetr2_1/tich2n_2
14	7	4	2	VSS	P	VSS	-	-
-	8	5	-	PD0	I/O/A	PD0	tichin/opn1	sda_1/utx_1/tichin_2
15	9	6	4	VDD	P	VDD	-	-
16	10	7	-	PC0	I/O	PC0	T2CH3	nss_1/utx_3/t2ch3_2/t1ch3_1
1	11	8	5	PC1	I/O/FT	PC1	SDA/NSS	T1BKIN_1/T2CH4_1/T2CH1ETR (2) _2
2	12	9	6	PC2	I/O/FT	PC2	scl/urts/t1bkin	aetr_1/t2ch2_1/t1etr_3/urts_1/t1bkin_2
3	13	10	-	PC3	I/O	PC3	tich3	T1CH1N_1/UCTS_1/T1CH3_2/T1CH1N_3
4	14	11	7	PC4	I/O/A	PC4	TICH4/MCO/A2	t1ch2n_1/t1ch4_2/tich1_3
-	15	12	-	PC5	I/O/FT	PC5	sck/t1etr	/scl_3/uck_3/t1etr_1/t1ch3_3/sck_1
5	16	13	-	PC6	I/O/FT	PC6	Mosi	T1CH1_1/UCTS_2/SDA_2/SDA_3/UCTS_3/T1CH3N_3/MOSI_1
6	17	14	-	PC7	I/O	PC7	มิโซะ	tich2_1/urts_2/t2ch2_3/urts_3/t1ch2_3/miso_1
7	18	15	8	PD1	I/O/A	PD1	SWIO/T1CH3N/AETR2	scl_1/urx_1/t1ch3n_1/t1ch3n_2
-	19	16	-	PD2	I/O/A	PD2	TICH1/A3	T2CH3_1/T1CH2N_3/T1CH1_2
-	20	17	-	PD3	I/O/A	PD3	A4/T2CH2/AETR/UCTS	T2CH2_2/T1CH4_1

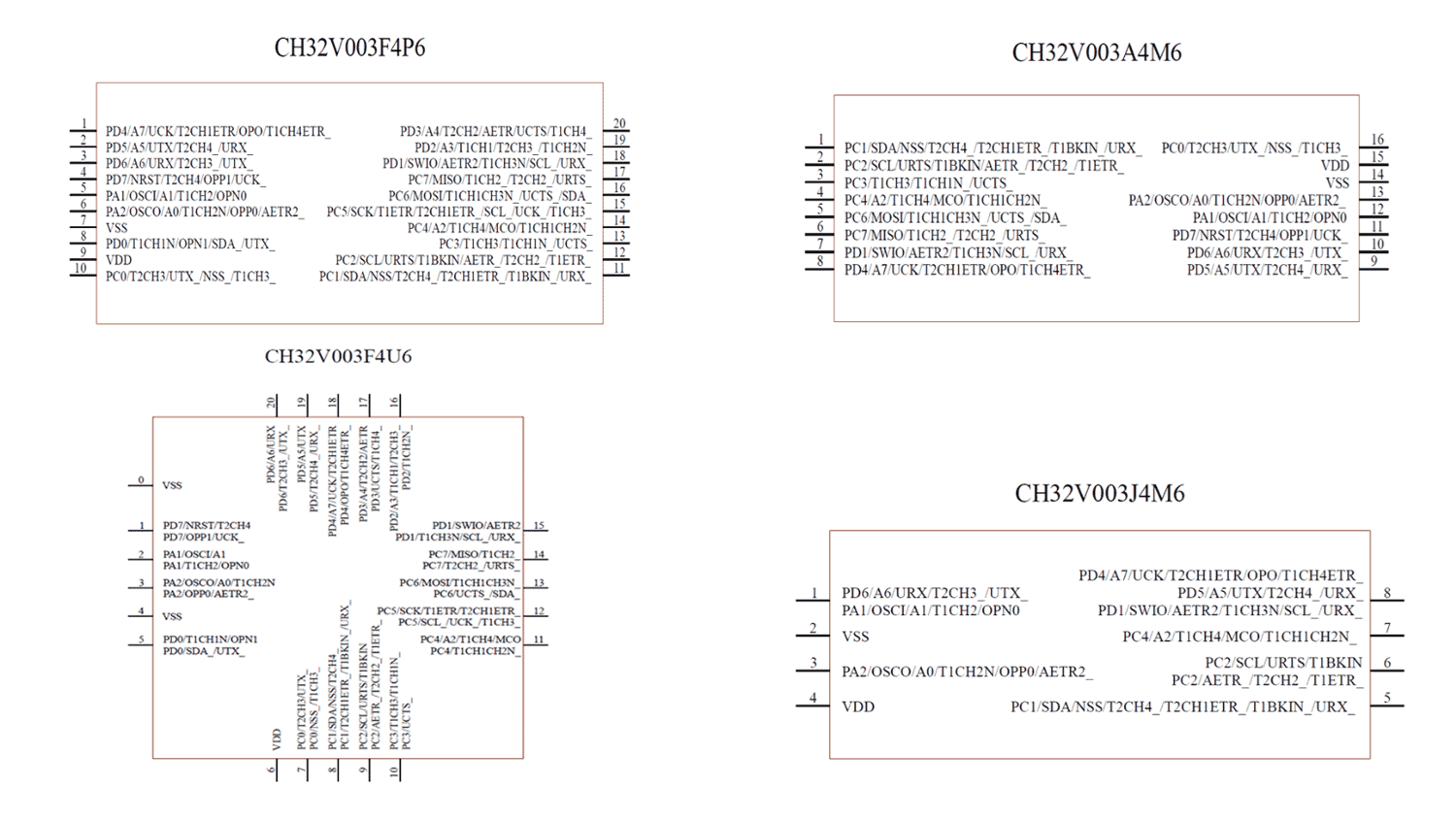

แพ็คเกจอื่น ๆ

• CH32V003F4P6

• CH32V003A4M6

• CH32V003F4U6

• CH32V003J4M6

คุณสมบัติของ CH32V003

หมวดหมู่	รายละเอียด
แกนกลาง	Qingke 32 บิต RISC-V Core, ชุดคำสั่ง RV32EC
	คอนโทรลเลอร์ขัดจังหวะที่ตั้งโปรแกรมได้อย่างรวดเร็ว + ฮาร์ดแวร์ สแต็คขัดจังหวะ
	รองรับการทำรังอินเตอร์รัปต์ 2 ระดับ
	ระบบความถี่หลัก: 48 MHz
หน่วยความจำ	พื้นที่จัดเก็บข้อมูลระเหย 2KB (SRAM)
	หน่วยความจำโปรแกรม 16KB (CodeFlash)
	1920b bootloader
	หน่วยความจำการกำหนดค่าระบบที่ไม่ระเหย 64B
	หน่วยความจำ 64B ที่ผู้ใช้กำหนด
การจัดการพลังงานและการบริโภคพลังงานต่ำ	แหล่งจ่ายไฟระบบ VDD: 3.3V หรือ 5V
	โหมดพลังงานต่ำ: นอนสแตนด์บาย
นาฬิกา & รีเซ็ต	โรงงานผลิต RC Oscillator 24MHz ในตัว 24MHz
	ในตัว 128kHz RC Oscillator
	oscillator 4 ~ 25MHz ความเร็วสูง
	เปิด/ลงรีเซ็ตเครื่องตรวจจับแรงดันไฟฟ้าที่ตั้งโปรแกรมได้
ตัวควบคุม DMA	1 กลุ่มของคอนโทรลเลอร์ DMA ที่มีวัตถุประสงค์ทั่วไป 1 ช่องทาง
บัฟเฟอร์แหวน	7 ช่อง, รองรับ TIMX/ADC/USART/I2C/SPI
คุณสมบัติอะนาล็อก	1 กลุ่มของ OPA และตัวเปรียบเทียบ: เชื่อมต่อกับ ADC และ Tim2
	ADC 10 กลุ่ม 1 กลุ่ม
	ช่วงอินพุตแบบอะนาล็อก: 0 ~ VDD
	8 สัญญาณภายนอก + 2 สัญญาณภายใน
	รองรับทริกเกอร์ล่าช้าภายนอก
ตัวจับเวลา	1 ตัวจับเวลาการควบคุมขั้นสูง 16 บิต: การควบคุมโซนตาย เบรกฉุกเฉิน, เอาต์พุตเสริม PWM
	1 ตัวจับเวลาอเนกประสงค์ 16 บิต: การจับ/เอาต์พุตอินพุต การเปรียบเทียบ/การนับ PWM/PULSE
	2 Watchdog Timers (Independent and Window Watchdog)
	Systick: เคาน์เตอร์ 32 บิต
อินเทอร์เฟซการสื่อสาร	1 อินเตอร์เฟส USART
	1 อินเตอร์เฟส I2C
	1 อินเตอร์เฟส SPI
พอร์ต GPIO	พอร์ต GPIO 3 กลุ่ม 3 พอร์ต I/O พอร์ต
	แผนที่ 1 อินเตอร์รัปต์ภายนอก
คุณสมบัติด้านความปลอดภัย	รหัสที่ไม่ซ้ำกัน 64 บิต
โหมดดีบัก	อินเตอร์เฟสการดีบักแบบอนุกรม 1 สาย (SDI)
ตัวเลือกแพ็คเกจ	SOP, TSSOP หรือ QFN

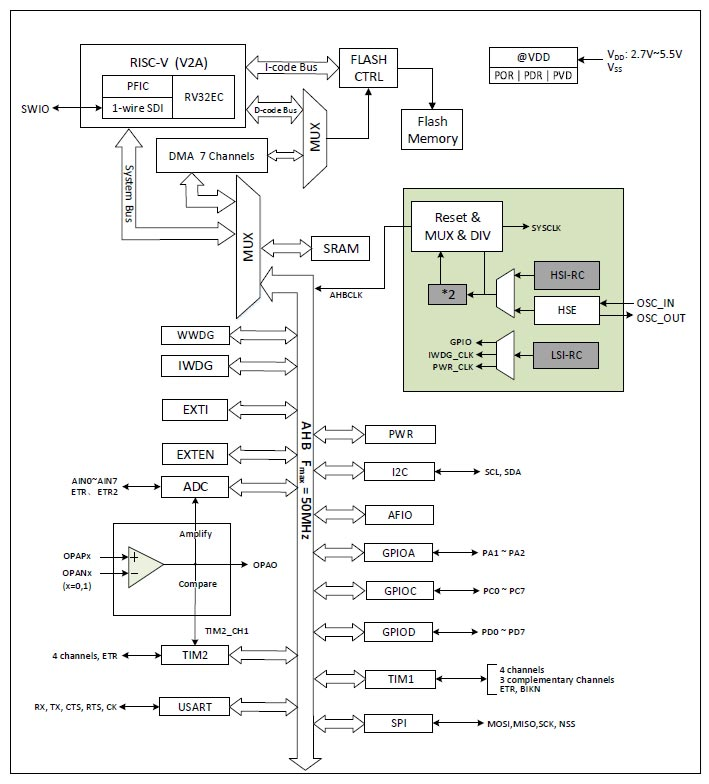

แผนภาพบล็อกภายใน

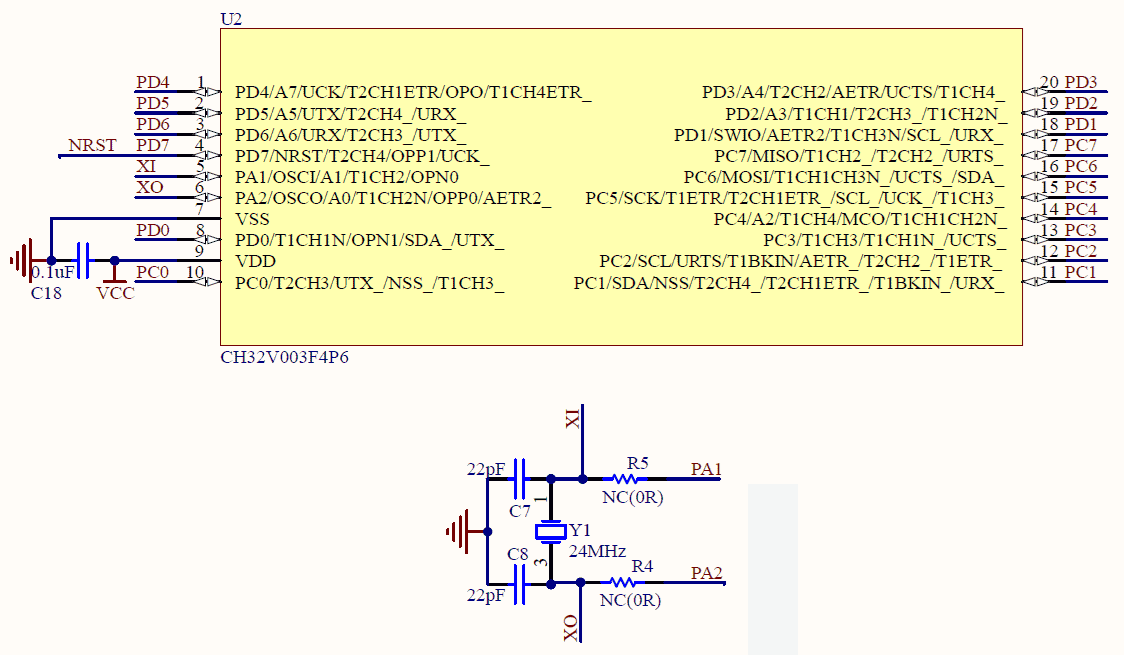

การรวมไมโครคอนโทรลเลอร์ CH32V003

ไมโครคอนโทรลเลอร์ CH32V003 ถูกสร้างขึ้นด้วยการมุ่งเน้นไปที่การรวมที่ไร้รอยต่อซึ่งต้องการชุดส่วนประกอบเพียงเล็กน้อยสำหรับการปรับใช้ที่มีประสิทธิภาพวิธีการออกแบบที่ตรงไปตรงมานี้เน้นความน่าดึงดูดใจในสถานการณ์ที่ต้องการการใช้งานที่คล่องตัวสำหรับการดำเนินการเริ่มต้นไมโครคอนโทรลเลอร์ใช้ RC oscillator ภายในไม่จำเป็นต้องใช้คริสตัลภายนอกแง่มุมนี้ไม่เพียง แต่ลดจำนวนส่วนประกอบเท่านั้น แต่ยังทำให้การออกแบบบอร์ดง่ายขึ้นในขณะที่ลดค่าใช้จ่าย

ในบริบทของเค้าโครงคุณควรมุ่งเน้นไปที่การปรับการออกแบบ PCB ให้เหมาะสมโดยการบัญชีสำหรับแง่มุมต่าง ๆ เช่นการลดความยาวของร่องรอยระหว่างไมโครคอนโทรลเลอร์และอุปกรณ์ต่อพ่วงข้อมูลเชิงลึกในทางปฏิบัติระบุว่าการจัดลำดับความสำคัญของความสมบูรณ์ของสัญญาณและการกระจายพลังงานที่มีประสิทธิภาพช่วยเพิ่มประสิทธิภาพโดยรวมและความน่าเชื่อถือของระบบ

เมื่อสร้างระบบโดยใช้ CH32V003 การใช้ประโยชน์จากคุณสมบัติโดยธรรมชาตินั้นมีข้อได้เปรียบที่แตกต่างกันตัวอย่างเช่นการใช้ oscillator ภายในสามารถนำไปสู่การลดลงของการรบกวนแม่เหล็กไฟฟ้าซึ่งมีความสำคัญในสภาพแวดล้อมที่ไวต่อการรบกวนดังกล่าวนอกจากนี้หากเวลาที่แม่นยำอย่างแน่นอนไม่ได้เป็นลำดับความสำคัญการละเว้นผลึกภายนอกนำไปสู่การออกแบบที่มีความเสี่ยงต่อความเครียดทางกลและความแปรปรวนของความถี่น้อยกว่าที่ได้รับอิทธิพลจากการเปลี่ยนแปลงอุณหภูมิ

แอปพลิเคชันของ CH32V003

CH32V003 พบว่ามีการดึงดูดอย่างกว้างขวางในสถานการณ์ที่หลากหลายซึ่งส่วนใหญ่มาถึงอุปกรณ์อิเล็กทรอนิกส์ที่มีความอ่อนไหวต่องบประมาณเช่น USB Gamepads และคอนโทรลเลอร์การออกแบบที่ทันสมัยและฟังก์ชั่นที่มีประสิทธิภาพตอบสนองความต้องการของอุปกรณ์เหล่านี้ซึ่งจัดลำดับความสำคัญของความกะทัดรัดและการใช้พลังงานที่มีประสิทธิภาพ

อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค

ในแนวการแข่งขันของอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค CH32V003 กลายเป็นองค์ประกอบที่น่าทึ่งอุปกรณ์ต่าง ๆ ควบคุมความสามารถในการมอบประสบการณ์ที่ดีขึ้นและความปรารถนาของคุณ

- gamepads usb: สำหรับการควบคุมเกมที่ต้องการการโต้ตอบอย่างต่อเนื่อง CH32V003 มีพลังการประมวลผลที่แข็งแกร่งความแข็งแกร่งนี้ช่วยให้การดำเนินการคำสั่งที่ราบรื่นไดนามิกสำหรับประสบการณ์การเล่นเกมที่ดื่มด่ำคุณสามารถค้นหาอุปกรณ์ที่ตอบสนองและติดทนนานความคาดหวังที่ตอบสนองโดยการรวมไมโครคอนโทรลเลอร์นี้

- ตัวควบคุมระยะไกล: จากระบบสมาร์ทโฮมไปจนถึงฮับบันเทิงตัวควบคุมระยะไกลต้องการไมโครคอนโทรลเลอร์ที่มีประสิทธิภาพเช่น CH32V003ขนาดเล็กรองรับการรวมตัวกันในการออกแบบที่ทันสมัยและยศาสตร์ซึ่งเป็นที่นิยมในร่วมสมัยการบูรณาการดังกล่าวช่วยให้เกิดการผสมผสานของยูทิลิตี้และความสะดวกสบายทำให้คุณต้องการความปรารถนาของคุณสำหรับการทำงานที่ทันสมัย

แอพพลิเคชั่นอินเทอร์เฟซอุตสาหกรรม

นอกเหนือจากแอพพลิเคชั่นผู้บริโภคเป็นศูนย์กลางความสามารถในการปรับตัวของ CH32V003 พิสูจน์ให้เห็นถึงความได้เปรียบในด้านอุตสาหกรรมที่ต้องการการจัดการข้อมูลและความสามารถในการควบคุมที่เชื่อถือได้ในสถานการณ์ที่ประสิทธิภาพการทำงานเป็นหลัก แต่งบประมาณมีความแน่นการใช้ประโยชน์ของมันให้ประโยชน์เชิงกลยุทธ์

- ระบบตรวจสอบ: ในโดเมนของระบบการตรวจสอบที่ประสิทธิภาพการทำงานที่มั่นคงและการใช้พลังงานต่ำเป็นเรื่องร้ายแรงโดยรวม CH32V003 รองรับความสำเร็จในการปฏิบัติงานความเข้ากันได้กับเซ็นเซอร์ที่หลากหลายและโปรโตคอลการสื่อสารเน้นความเก่งกาจและสเปกตรัมแอปพลิเคชันที่กว้าง

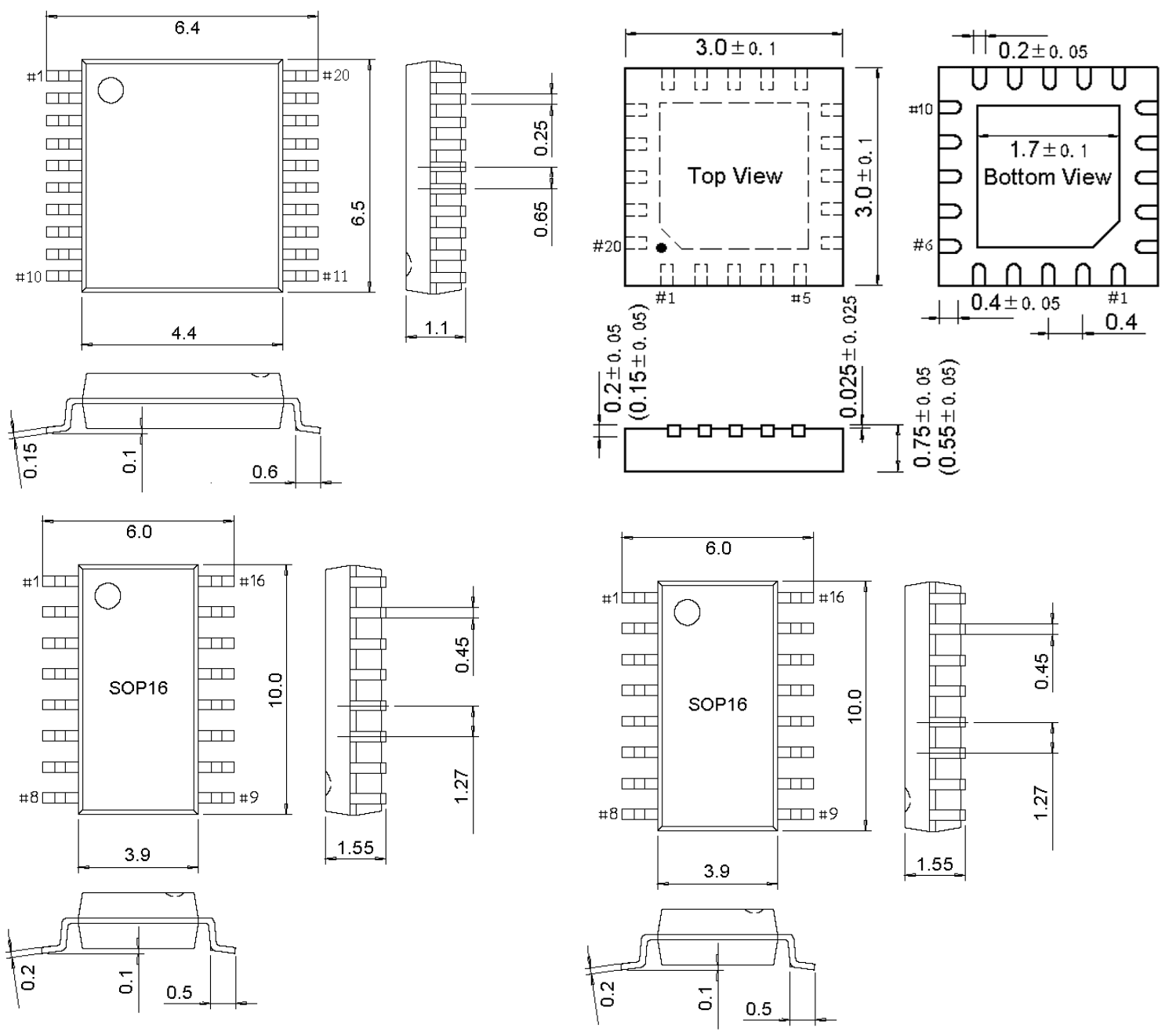

แบบจำลอง 2D และขนาดของ CH32V003
