XC2S50-5TQG144I FPGA: คุณสมบัติข้อมูลจำเพาะแอปพลิเคชันและคู่มือการเขียนโปรแกรม

XC2S50-5TQG144I เป็น FPGA ที่ยืดหยุ่นและทรงพลัง (อาร์เรย์ประตูที่ตั้งโปรแกรมได้) จากตระกูล Spartan-II ของ AMD Xilinxมันถูกออกแบบมาสำหรับโครงการดิจิตอลที่ต้องการการปรับแต่งความเร็วและความน่าเชื่อถือคู่มือนี้อธิบายถึงคุณสมบัติข้อกำหนดขั้นตอนการเขียนโปรแกรมและการใช้ FPGA นี้เพื่อช่วยให้คุณเข้าใจวิธีการใช้ประโยชน์สูงสุด

แคตตาล็อก

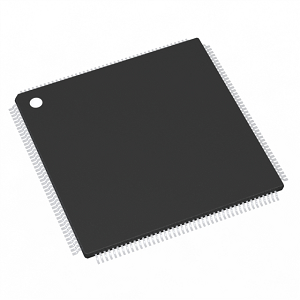

XC2S50-5TQG144I ภาพรวม

ที่ XC2S50-5TQG144I เป็น Spartan-II FPGA จาก AMD Xilinx ซึ่งออกแบบมาสำหรับโครงการดิจิตอลที่ต้องการความยืดหยุ่นและประสิทธิภาพมันมีประตูระบบ 50,000 ประตูและเซลล์ตรรกะ 1,728 เซลล์ทำให้สามารถจัดการงานที่ซับซ้อนได้ชิปประกอบด้วยบล็อกตรรกะที่กำหนดค่าได้ 384 บล็อก (CLBs) และ 32,768 RAM บิตให้หน่วยความจำที่ดีและกำลังการประมวลผลด้วย 92 อินพุต/เอาต์พุต (I/O) พินมันสามารถเชื่อมต่อกับส่วนประกอบอื่น ๆ ได้อย่างง่ายดายมันมาในแพ็คสี่เหลี่ยมจัตุรัสขนาดเล็กขนาด 144 พิน (TQFP) ซึ่งมีขนาดกะทัดรัดและใช้งานง่ายFPGA ทำงานบน 2.5V (ด้วยช่วงความปลอดภัย 2.375V ถึง 2.625V) และทำงานได้ดีในอุณหภูมิระหว่าง -40 ° C และ +100 ° CSpartan-II FPGA นี้ทำด้วยเทคโนโลยี 0.18 ไมครอนทำให้มีประสิทธิภาพและเชื่อถือได้สามารถตั้งโปรแกรมได้ซึ่งหมายความว่าคุณสามารถอัปเดตฟังก์ชั่นได้ตามต้องการ

สำหรับโซลูชันที่มีประสิทธิภาพและมีประสิทธิภาพสูงการสั่งซื้อจำนวนมากกับเราเป็นตัวเลือกที่ดีที่สุดเพื่อให้มั่นใจว่าคุณภาพที่เหนือกว่า

รุ่น XC2S50-5TQG144I CAD

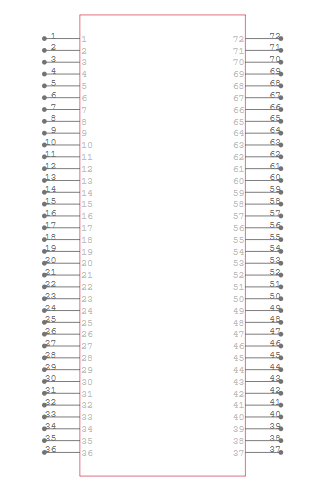

สัญลักษณ์ XC2S50-5TQG144I

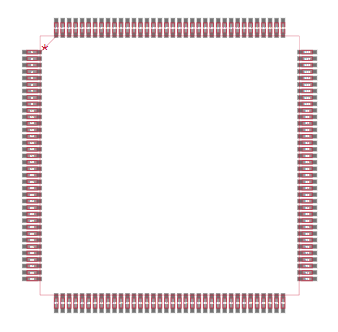

XC2S50-5TQG144I FOETPRINT

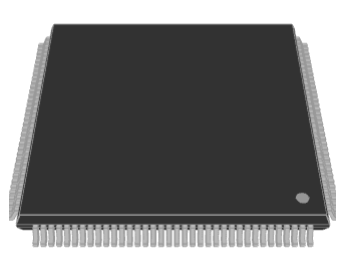

รุ่น XC2S50-5TQG144I 3D

คุณสมบัติ XC2S50-5TQG144I

- ประตูระบบ: XC2S50-5TQG144I FPGA มีประตูระบบประมาณ 50,000 ประตูสิ่งนี้ช่วยให้สามารถรองรับการออกแบบดิจิตอลที่ซับซ้อนและแอพพลิเคชั่นที่ต้องการความสามารถในการประมวลผลตรรกะจำนวนมาก

- เซลล์ตรรกะ: อุปกรณ์นี้มีเซลล์ตรรกะ 1,728 เซลล์ซึ่งอำนวยความสะดวกในการใช้งานการกำหนดค่าตรรกะที่ซับซ้อนและการสร้างฟังก์ชันดิจิตอลต่างๆภายใน FPGA

- บล็อกลอจิกที่กำหนดค่าได้ (CLBs): มันมี 384 บล็อกลอจิกที่กำหนดค่าได้ (CLBs) ซึ่งเป็นรากฐานสำหรับตรรกะของ FPGAบล็อกเหล่านี้สามารถตั้งโปรแกรมและกำหนดค่าใหม่เพื่อตอบสนองความต้องการการออกแบบที่เฉพาะเจาะจงเพิ่มความสามารถรอบตัวโดยรวมของอุปกรณ์

- ราม: FPGA มี RAM ภายใน 32,768 บิตนำเสนอการจัดเก็บข้อมูลที่มีประสิทธิภาพและความสามารถในการดึงข้อมูลสำหรับงานที่เกี่ยวข้องกับการจัดการข้อมูลและการจัดเก็บข้อมูลชั่วคราว

- I/O หมุด: ด้วยหมุด I/O 92, XC2S50-5TQG144I ทำให้มั่นใจได้ว่าการเชื่อมต่อภายนอกที่เพียงพอทำให้สามารถเชื่อมต่อกับอุปกรณ์และส่วนประกอบอื่น ๆ ในระบบสำหรับการรวมระบบที่ครอบคลุม

- แรงดันไฟฟ้า: อุปกรณ์ทำงานที่แรงดันไฟฟ้าเล็กน้อยที่ 2.5V โดยมีช่วงที่ยอมรับได้ตั้งแต่ 2.375V ถึง 2.625Vช่วงแรงดันไฟฟ้านี้ช่วยให้มั่นใจว่าการทำงานที่มั่นคงและประสิทธิภาพที่เชื่อถือได้ภายใต้สภาวะไฟฟ้าต่างๆ

- ช่วงอุณหภูมิ: XC2S50-5TQG144I ได้รับการออกแบบมาเพื่อทำงานอย่างมีประสิทธิภาพในช่วงอุณหภูมิที่กว้างตั้งแต่ -40 ° C ถึง +100 ° C ทำให้เหมาะสำหรับการปรับใช้ในสภาพแวดล้อมที่มีสภาพความร้อนที่ท้าทาย

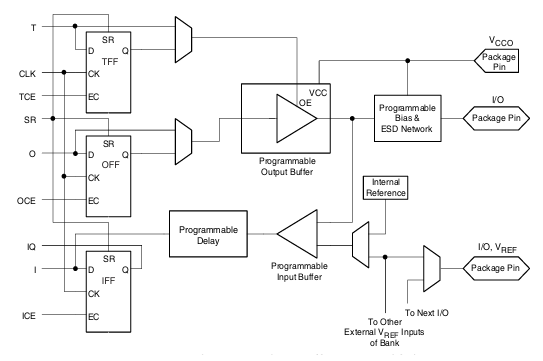

XC2S50-5TQG144I บล็อกไดอะแกรม

แผนภาพแสดงให้เห็นว่าสัญญาณเคลื่อนเข้าและออกจากไฟล์ XC2S50-5TQG144I FPGA-มันอธิบายว่าชิปจัดการสัญญาณอินพุตและเอาต์พุตเพื่อสื่อสารกับส่วนประกอบอื่น ๆ ได้อย่างไรบน ด้านเอาท์พุท สัญญาณมาจากภายใน FPGA และผ่านหน่วยเก็บข้อมูลที่เรียกว่า Flip-Flopsรองเท้าแตะเหล่านี้เก็บข้อมูลและตรวจสอบให้แน่ใจว่าสัญญาณเปลี่ยนไปในเวลาที่เหมาะสมจากนั้นสัญญาณจะผ่านบัฟเฟอร์เอาต์พุตที่ตั้งโปรแกรมได้ซึ่งจะปรับความแข็งแกร่งของสัญญาณและควบคุมว่ามันเปลี่ยนแปลงได้เร็วแค่ไหนนอกจากนี้ยังมีสวิตช์ (การควบคุม OE) ที่ตัดสินใจว่าเอาต์พุตควรใช้งานหรือไม่วงจรป้องกันป้องกันความเสียหายจากกระแสไฟฟ้าคงที่ก่อนที่สัญญาณจะถึงหมุด I/O ซึ่งเชื่อมต่อกับอุปกรณ์อื่น ๆบน ด้านอินพุตสัญญาณจากภายนอกป้อนผ่านบัฟเฟอร์อินพุตที่ตั้งโปรแกรมได้ซึ่งประมวลผลพวกเขาก่อนที่จะส่งพวกเขาภายใน FPGAหน่วยล่าช้าที่ตั้งโปรแกรมได้ช่วยปรับเวลาสัญญาณเพื่อให้ทุกอย่างอยู่ในการซิงค์FPGA ยังสามารถใช้แรงดันอ้างอิงภายใน (VREF) เพื่อให้ตรงกับระดับแรงดันไฟฟ้าที่แตกต่างกันทำให้ง่ายต่อการทำงานกับวงจรประเภทต่าง ๆหมุด I/O บางตัวแบ่งปันการอ้างอิงแรงดันไฟฟ้านี้เพื่อให้สัญญาณมีเสถียรภาพการออกแบบนี้ช่วยให้ FPGA จัดการสัญญาณได้อย่างมีประสิทธิภาพเพื่อให้มั่นใจว่าเวลาที่เหมาะสมการป้องกันและความเข้ากันได้กับส่วนประกอบอิเล็กทรอนิกส์ที่แตกต่างกัน

ข้อมูลจำเพาะ XC2S50-5TQG144I

พิมพ์	พารามิเตอร์
ผู้ผลิต	AMD Xilinx
ชุด	Spartan®-II
การบรรจุหีบห่อ	ถาด
สถานะชิ้นส่วน	ล้าสมัย
จำนวนห้องปฏิบัติการ/CLBS	384
จำนวนองค์ประกอบตรรกะ/เซลล์	2271
บิตแรมทั้งหมด	32,768
จำนวน I/O	92
จำนวนประตู	50,000
แรงดันไฟฟ้า - อุปทาน	2.375V ~ 2.625V
ประเภทการติดตั้ง	ติดตั้งพื้นผิว
อุณหภูมิการทำงาน	-40 ° C ~ 100 ° C (TJ)
แพ็คเกจ / เคส	144-LQFP
แพ็คเกจอุปกรณ์ซัพพลายเออร์	144-TQFP (20x20)
หมายเลขผลิตภัณฑ์พื้นฐาน	XC2S50

แอปพลิเคชัน XC2S50-5TQG144I

ระบบฝังตัว

ในระบบฝังตัว XC2S50-5TQG144I ให้ตรรกะที่จำเป็นสำหรับแอปพลิเคชันที่ใช้ไมโครคอนโทรลเลอร์มันถูกใช้อย่างกว้างขวางในอุปกรณ์อิเล็กทรอนิกส์ยานยนต์อุปกรณ์พกพาและหุ่นยนต์ขนาดเล็กเพื่อเพิ่มฟังก์ชั่นและการตอบสนอง

การประมวลผลสัญญาณ

FPGA เก่งในงานประมวลผลสัญญาณซึ่งจำเป็นต้องมีความสามารถในการประมวลผลแบบขนานเหมาะอย่างยิ่งสำหรับการประมวลผลเสียงและวิดีโอการสื่อสารโทรคมนาคมและการวิเคราะห์ข้อมูลให้แรงม้าในการจัดการอัลกอริทึมที่ซับซ้อนและสตรีมข้อมูลความเร็วสูง

ระบบควบคุมอุตสาหกรรม

ระบบควบคุมอุตสาหกรรมได้รับประโยชน์จากความทนทานและความสามารถในการโปรแกรมของ FPGA นี้ทำให้เหมาะสำหรับการใช้งานเช่นการควบคุมกระบวนการระบบอัตโนมัติของเครื่องและการตรวจสอบระบบความน่าเชื่อถือของมันทำให้มั่นใจได้ว่าประสิทธิภาพที่สอดคล้องกันในสภาพแวดล้อมที่ต้องการความแม่นยำและความมั่นคงในการปฏิบัติงาน

ระบบสื่อสาร

ในระบบการสื่อสาร XC2S50-5TQG144I ช่วยจัดการการส่งข้อมูลและการรับข้อมูลการสนับสนุนกิจกรรมเช่นการปรับสัญญาณและการ demodulation การแปลงโปรโตคอลและการกำหนดเส้นทางเครือข่ายความสามารถในการปรับตัวเป็นกุญแจสำคัญในการพัฒนาโครงสร้างพื้นฐานการสื่อสารโทรคมนาคมและเทคโนโลยีไร้สายที่เกิดขึ้นใหม่

การสร้างต้นแบบและการพัฒนา

FPGA ยังใช้อย่างกว้างขวางสำหรับการสร้างต้นแบบวงจรดิจิตอลหลายคนใช้ประโยชน์เพื่อทดสอบและปรับแต่งความคิดก่อนการผลิตขั้นสุดท้ายโดยเฉพาะอย่างยิ่งในโครงการออกแบบชิป ASIC และแบบกำหนดเองที่ซับซ้อนความสามารถนี้ช่วยลดเวลาและค่าใช้จ่ายในการพัฒนาเร่งเส้นทางจากแนวคิดสู่ตลาด

XC2S50-5TQG144I ชิ้นส่วนที่คล้ายกัน

- XC2S50-5TQ144I

- XC2S50-5PQ208C

- XC2S50-6PQ208C

XC2S50-5TQG144I ข้อดี

ความคุ้มค่า

XC2S50-5TQG144I โดดเด่นสำหรับความสามารถในการจ่ายได้ส่งมอบคุณสมบัติต่อดอลลาร์มากกว่า FPGA ที่แข่งขันกันจำนวนมากความคุ้มค่านี้ทำได้ผ่านเทคโนโลยีกระบวนการขั้นสูงและสถาปัตยกรรมที่มีประสิทธิภาพทำให้การปรับใช้ที่กว้างขึ้นในตลาดที่มีความอ่อนไหวด้านต้นทุน

I/O และบรรจุภัณฑ์ที่มีประสิทธิภาพสูง

FPGA นี้รองรับมาตรฐาน I/O ที่หลากหลายและมีให้เลือกมากมายในตัวเลือกบรรจุภัณฑ์ที่มีประสิทธิภาพคุณสมบัติเหล่านี้ช่วยให้มั่นใจได้ว่าอุปกรณ์สามารถรวมเข้ากับหลายแอปพลิเคชันโดยไม่ต้องเสียสละประสิทธิภาพทำให้เหมาะสำหรับตลาดระดับไฮเอนด์และปริมาณที่ขับเคลื่อนด้วยความสามารถรอบตัวและข้อ จำกัด ทางกายภาพเป็นปัจจัย

คุณสมบัติระดับระบบ

มาพร้อมกับคุณสมบัติการจัดการหน่วยความจำขั้นสูงเช่น RAM แบบกระจายและ RAM บล็อกที่กำหนดค่าได้ XC2S50-5TQG144I ช่วยเพิ่มประสิทธิภาพการจัดการข้อมูลคุณสมบัติเหล่านี้อำนวยความสะดวกในการจัดเก็บข้อมูลที่ซับซ้อนและงานประมวลผลเพิ่มประสิทธิภาพและความสามารถในการปรับขนาดโดยรวมของระบบ

ความสามารถในการทำซ้ำได้

ความสามารถในการ reprogrammability ของ XC2S50-5TQG144I อนุญาตให้มีการปรับเปลี่ยนการกำหนดค่าไม่ จำกัด ซึ่งเป็นประโยชน์ในระหว่างขั้นตอนการพัฒนาความยืดหยุ่นนี้ช่วยให้สามารถปรับแต่งการออกแบบผ่านการอัปเดตซ้ำ ๆ โดยไม่ต้องเสียค่าใช้จ่ายฮาร์ดแวร์เพิ่มเติมการส่งเสริมนวัตกรรมและลดเวลาในผลิตภัณฑ์ขั้นสุดท้าย

ขั้นตอนการเขียนโปรแกรม XC2S50-5TQG144I

การเขียนโปรแกรม XC2S50-5TQG144I FPGA จากซีรี่ส์ Spartan-II ของ AMD Xilinx นั้นเกี่ยวข้องกับชุดที่มีโครงสร้างของขั้นตอนที่ออกแบบมาเพื่อแปลการออกแบบดิจิตอลให้เป็นรูปแบบ FPGA ที่ใช้งานได้อย่างมีประสิทธิภาพนี่คือคำแนะนำแบบบูรณาการและรายละเอียดเพื่อช่วยคุณผ่านกระบวนการเขียนโปรแกรม:

1. รายการออกแบบ

เริ่มต้นด้วยขั้นตอนการออกแบบที่คุณสร้างตรรกะดิจิตอลของคุณโดยใช้ภาษาคำอธิบายฮาร์ดแวร์ (HDL) เช่น VHDL หรือ Verilogขั้นตอนเริ่มต้นนี้เกี่ยวข้องกับรายละเอียดการทำงานและตรรกะที่คุณต้องการนำไปใช้ใน FPGAจำเป็นต้องมีการออกแบบของคุณแม่นยำและแม่นยำแสดงถึงการดำเนินการที่ตั้งใจไว้เพื่อให้แน่ใจว่าการสังเคราะห์และการใช้งานที่ประสบความสำเร็จ

2. การสังเคราะห์

ในขั้นตอนการสังเคราะห์ใช้เครื่องมือการสังเคราะห์เพื่อแปลงรหัส HDL ของคุณให้เป็น NetListNetlist คือการแยกย่อยการออกแบบของคุณในรูปแบบที่มีองค์ประกอบเชิงตรรกะที่เชื่อมต่อกันต่าง ๆ เช่นประตูและรองเท้าแตะกระบวนการนี้แปลการออกแบบเชิงทฤษฎีของคุณเป็นพิมพ์เขียวที่ใช้งานได้จริงที่ FPGA สามารถเข้าใจและนำไปใช้งานได้

3. การดำเนินการ

การใช้งานเกี่ยวข้องกับขั้นตอนย่อยหลายขั้นตอน: การทำแผนที่การวางและการกำหนดเส้นทางการทำแผนที่กำหนดองค์ประกอบของ netlist ของคุณให้กับบล็อกตรรกะเฉพาะภายใน FPGAการวางกำหนดตำแหน่งทางกายภาพของบล็อกเหล่านี้บนชิป FPGA เพื่อเพิ่มประสิทธิภาพประสิทธิภาพและการใช้ทรัพยากรการกำหนดเส้นทางเชื่อมต่อบล็อกเหล่านี้ผ่านทรัพยากรเชื่อมต่อระหว่างกันที่ตั้งโปรแกรมได้ของ FPGAขั้นตอนนี้ทำให้มั่นใจได้ว่าการออกแบบนั้นตรงกับข้อ จำกัด ทางกายภาพและประสิทธิภาพทั้งหมด

4. คำจำกัดความข้อ จำกัด

ในระหว่างกระบวนการออกแบบจำเป็นต้องมีการกำหนดข้อ จำกัดข้อ จำกัด จะแนะนำเครื่องมือการใช้งานโดยการระบุข้อกำหนดเช่นกำหนดเวลา (FPGA ควรทำงานเร็วแค่ไหน) และการกำหนด PIN (ซึ่งพินบน FPGA จะเชื่อมต่อกับส่วนต่าง ๆ ของฮาร์ดแวร์ของคุณ)สิ่งเหล่านี้เป็นข้อ จำกัด ในไฟล์ข้อ จำกัด ของผู้ใช้ (UCF) ซึ่งช่วยในการปรับแต่งการออกแบบเพื่อให้เป็นไปตามมาตรฐานการปฏิบัติงานที่เฉพาะเจาะจง

5. การสร้างบิตสตรีม

เมื่อการออกแบบของคุณผ่านขั้นตอนการใช้งานได้สำเร็จขั้นตอนต่อไปคือการสร้างไฟล์บิตสตรีมไฟล์นี้มีข้อมูลการกำหนดค่าทั้งหมดที่ FPGA ต้องการเพื่อดำเนินการออกแบบบิตสตรีมเป็นผลลัพธ์สุดท้ายของกระบวนการเขียนโปรแกรมซึ่งแสดงถึงสถานะที่สมบูรณ์และโปรแกรมของ FPGA

6. การเขียนโปรแกรมอุปกรณ์

ขั้นตอนสุดท้ายคือการโหลดบิตสตรีมลงใน XC2S50-5TQG144I FPGA ซึ่งสามารถทำได้โดยใช้โหมดการกำหนดค่าต่างๆขึ้นอยู่กับการตั้งค่าของคุณใน โหมดอนุกรมหลัก, FPGA อ่านข้อมูลการกำหนดค่าอย่างเป็นอิสระจาก PROM อนุกรมที่แนบมา (หน่วยความจำแบบอ่านอย่างเดียวที่ตั้งโปรแกรมได้) โหมดอนุกรมทาส อนุญาตให้ใช้อุปกรณ์หลักภายนอกเช่นไมโครคอนโทรลเลอร์เพื่อป้อนข้อมูลการกำหนดค่า FPGA แบบอนุกรม โหมดขนานทาส เปิดใช้งานการเขียนโปรแกรมความเร็วสูงโดยการจัดหาข้อมูลการกำหนดค่าแบบขนานจากอุปกรณ์หลักภายนอกสุดท้าย โหมดการสแกนขอบเขต (JTAG) ใช้อินเทอร์เฟซ JTAG สำหรับทั้งการเขียนโปรแกรมและการทดสอบทำให้มีประโยชน์ในระหว่างการพัฒนาสำหรับการดีบักและการตรวจสอบซ้ำ

XC2S50-5TQG144I ขนาดบรรจุภัณฑ์

ที่ XC2S50-5TQG144I เป็นเกทอาร์เรย์ที่ตั้งโปรแกรมได้ (FPGA) จากตระกูล Spartan-II ของ Xilinx ซึ่งตั้งอยู่ในก แพ็คเกจแพ็คสี่ Quad Flat (TQFP) 144 พิน (TQFP)-แพ็คเกจนี้มาตรการ 20 มม. x 20 มม.-

ผู้ผลิต XC2S50-5TQG144I

XC2S50-5TQG144I เป็น FPGA จากตระกูล Spartan-II ผลิตโดย AMD XilinxXilinx ตอนนี้เป็นส่วนหนึ่งของ เอเอ็มดีเป็น บริษัท เซมิคอนดักเตอร์ชั้นนำที่เชี่ยวชาญด้าน FPGAs, SOC แบบปรับตัวและอุปกรณ์ตรรกะที่ตั้งโปรแกรมได้อื่น ๆXC2S50-5TQG144I ได้รับการพัฒนาเดิมภายใต้ซีรี่ส์ Xilinx Spartan-II ซึ่งมีประตูระบบ 50,000 ประตูและเซลล์ตรรกะ 1,728 เซลล์ออกแบบมาสำหรับแอพพลิเคชั่นที่มีประสิทธิภาพสูงด้วยการเข้าซื้อกิจการของ Xilinx โดย AMD บริษัท ยังคงสนับสนุนผลิตภัณฑ์มรดกเช่นซีรี่ส์ Spartan-II ในขณะที่ก้าวหน้าสถาปัตยกรรม FPGA รุ่นใหม่อย่างไรก็ตาม XC2S50-5TQG144I เป็น FPGA รุ่นเก่าและอาจเผชิญกับความล้าสมัยในที่สุดเมื่อ AMD Xilinx เปลี่ยนโฟกัสไปยังครอบครัว FPGA ขั้นสูง

บทสรุป

XC2S50-5TQG144I FPGA เป็นชิปที่ประหยัดต้นทุนและมีประสิทธิภาพซึ่งให้ประสิทธิภาพและความยืดหยุ่นที่ยอดเยี่ยมมีการใช้กันอย่างแพร่หลายในระบบฝังตัวเครื่องจักรอุตสาหกรรมและเครือข่ายการสื่อสารเนื่องจากการประมวลผลความเร็วสูงและตัวเลือกการเชื่อมต่อที่แข็งแกร่งด้วยความสามารถในการตั้งโปรแกรมและอัปเดต FPGA นี้จะช่วยทดสอบและพัฒนาแนวคิดใหม่ก่อนการผลิตขั้นสุดท้ายแม้ว่า FPGA ที่ใหม่กว่าจะพร้อมใช้งานรุ่นนี้ยังคงเป็นตัวเลือกที่ดีสำหรับโครงการที่ต้องการโซลูชัน FPGA ที่เชื่อถือได้และราคาไม่แพงคู่มือนี้ให้ภาพรวมที่ชัดเจนและเรียบง่ายของคุณสมบัติการใช้งานและกระบวนการเขียนโปรแกรมของ FPGA ทำให้เป็นทรัพยากรที่มีค่าสำหรับทุกคน
