XC4VLX100-10FFG1148C FPGA: คุณลักษณะ ข้อมูลจำเพาะ การใช้งาน และคู่มือการเขียนโปรแกรม

หากคุณกำลังทำงานกับการออกแบบดิจิทัลที่ซับซ้อน XC4VLX100-10FFG1148C มอบพลังและความยืดหยุ่นที่คุณต้องการFPGA นี้อัดแน่นไปด้วยความจุลอจิกสูง หน่วยความจำภายใน และพิน I/O จำนวนมาก ทำให้เหมาะสำหรับการใช้งานที่มีความต้องการสูงในคู่มือนี้ คุณจะได้เรียนรู้เกี่ยวกับคุณสมบัติ ประสิทธิภาพ พารามิเตอร์เวลา แอปพลิเคชัน ขั้นตอนการเขียนโปรแกรม ข้อดีและข้อเสีย รายละเอียดบรรจุภัณฑ์ และภูมิหลังของผู้ผลิต

แคตตาล็อก

XC4VLX100-10FFG1148C คืออะไร?

ที่ XC4VLX100-10FFG1148C เป็น FPGA ประสิทธิภาพสูงจาก Xilinx (ปัจจุบันคือ AMD) ซึ่งเป็นของตระกูล Virtex-4 LX ซึ่งสร้างขึ้นบนกระบวนการทองแดง 90 นาโนเมตรอุปกรณ์นี้ได้รับการออกแบบสำหรับการใช้งานลอจิกดิจิทัลที่ซับซ้อน และเป็นส่วนหนึ่งของซีรีส์ LX ที่เน้นทรัพยากรลอจิกและหน่วยความจำโดยไม่ต้องใช้ตัวรับส่งสัญญาณอนุกรมความเร็วสูงระบุได้จากแพ็คเกจ FCBGA 1148 ลูกและพิกัดอุณหภูมิเชิงพาณิชย์ ซึ่งแสดงถึงหนึ่งในตัวเลือกที่มีความจุสูงกว่าในกลุ่มผลิตภัณฑ์ LX

กำลังมองหา XC4VLX100-10FFG1148C อยู่ใช่ไหม?ติดต่อเราเพื่อตรวจสอบสต็อกปัจจุบัน ระยะเวลารอคอยสินค้า และราคา

ฟีเจอร์ของ XC4VLX100-10FFG1148C

- ความจุลอจิกสูง

XC4VLX100-10FFG1148C มีเซลล์ลอจิก 110,592 เซลล์ ช่วยให้สามารถนำการออกแบบดิจิทัลที่ซับซ้อนไปใช้บนอุปกรณ์เครื่องเดียวได้ความจุลอจิกขนาดใหญ่นี้ทำให้เหมาะสำหรับฟังก์ชันการประมวลผลและการควบคุมที่มีความหนาแน่นสูง

- หน่วยความจำแบบฝังและแบบกระจาย

รวมหน่วยความจำทั้งหมดประมาณ 4.22 Mbits ซึ่งรวม Block RAM และ RAM แบบกระจายสถาปัตยกรรมหน่วยความจำนี้รองรับการจัดเก็บข้อมูล การบัฟเฟอร์ และการประมวลผลบนชิปที่มีประสิทธิภาพโดยไม่จำเป็นต้องใช้หน่วยความจำภายนอกที่กว้างขวาง

- ทรัพยากร I/O ที่กว้างขวาง

อุปกรณ์นี้มีพิน I/O สำหรับผู้ใช้ 768 พิน ทำให้มีความยืดหยุ่นในการเชื่อมต่อกับส่วนประกอบและระบบภายนอกต่างๆI/O เหล่านี้รองรับมาตรฐานที่หลากหลายผ่านคุณสมบัติ SelectIO™ ซึ่งช่วยเพิ่มการเชื่อมต่อระดับบอร์ด

- แกนประสิทธิภาพสูง

FPGA ทำงานที่แรงดันไฟฟ้าหลัก 1.2 V รองรับการตอกบัตรภายในสูงถึงประมาณ 500 MHz ให้ประสิทธิภาพลอจิกที่รวดเร็วช่วยให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้ในการใช้งานความเร็วสูงที่มีความต้องการสูง

- ช่วงอุณหภูมิเชิงพาณิชย์

อุปกรณ์นี้ได้รับการออกแบบมาสำหรับอุณหภูมิ 0 °C ถึง +85 °C สำหรับสภาพแวดล้อมเชิงพาณิชย์โดยจะรักษาประสิทธิภาพที่เสถียรตลอดสภาวะการทำงานทั่วไปสำหรับระบบอุตสาหกรรมและระบบฝังตัว

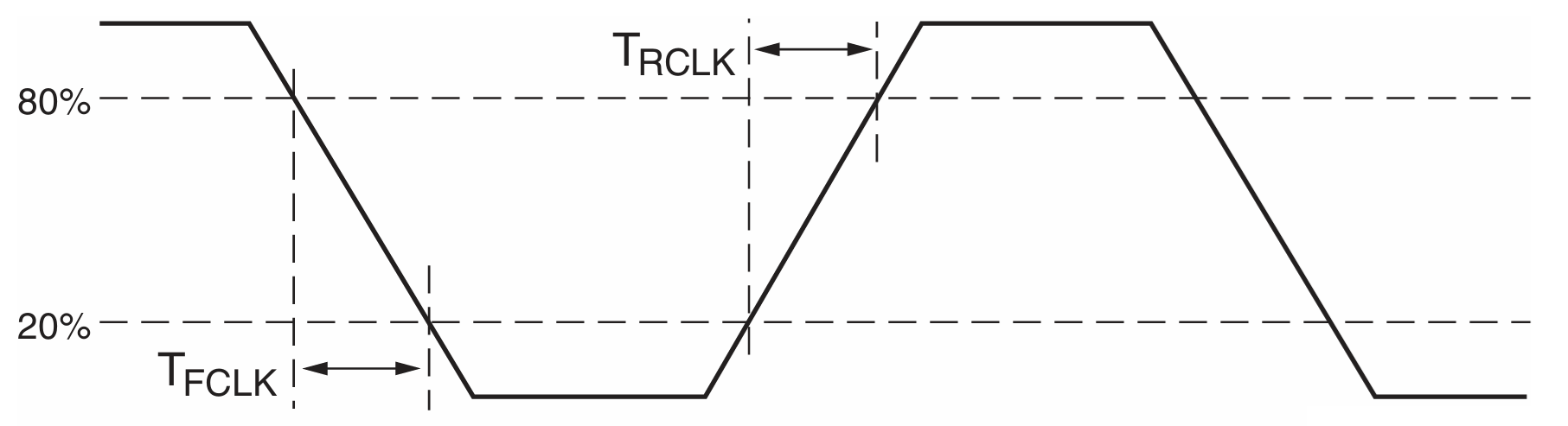

อ้างอิงพารามิเตอร์เวลานาฬิกา

แผนภาพแสดงการวัดเวลาขึ้นและลงของนาฬิกาสำหรับ XC4VLX100-10FFG1148C โดยเน้นที่ T_{อาร์ซีแอลเค} (เวลาเพิ่มขึ้น) และ T_{เอฟซีเค} (เวลาตก) ระหว่างระดับแรงดันไฟฟ้า 20% ถึง 80% ของสัญญาณนาฬิกาโดยจะแสดงให้เห็นว่านาฬิกาเปลี่ยนจากต่ำไปสูงและสูงไปต่ำได้รวดเร็วเพียงใด ซึ่งเหมาะอย่างยิ่งสำหรับการรักษาความสมบูรณ์ของจังหวะเวลาและการทำงานที่เชื่อถือได้ของ FPGAการควบคุมขอบเหล่านี้อย่างแม่นยำช่วยให้มั่นใจได้ว่าการซิงโครไนซ์ตรรกะภายในและอินเทอร์เฟซภายนอกแม่นยำใน XC4VLX100-10FFG1148C การรักษาเวลาขึ้นลงที่เหมาะสมเป็นสิ่งสำคัญสำหรับประสิทธิภาพความเร็วสูงที่เสถียร และลดการบิดเบือนของสัญญาณให้เหลือน้อยที่สุด

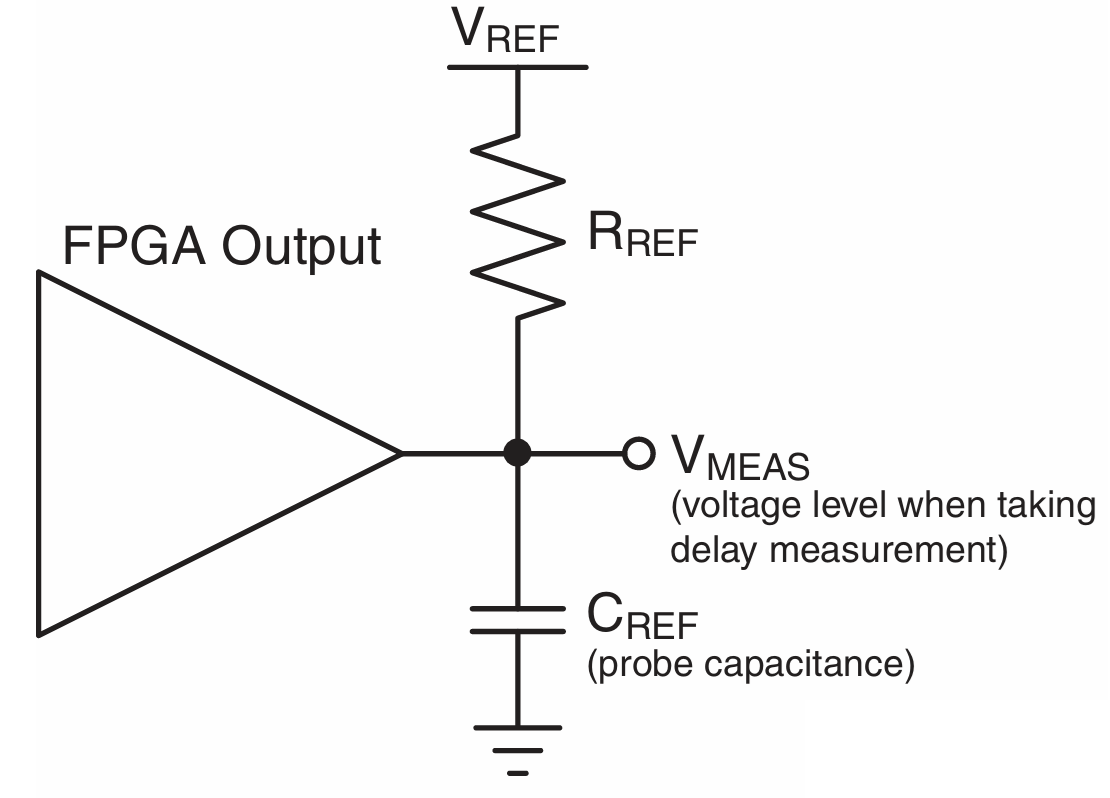

การตั้งค่าการทดสอบทั่วไป

แผนภาพแสดงการตั้งค่าการทดสอบทั่วไปที่ใช้ในการวัดความล่าช้าเอาต์พุตและคุณลักษณะสัญญาณของ XC4VLX100-10FFG1148C FPGAตัวต้านทานอ้างอิง (R_{การอ้างอิง}) และตัวเก็บประจุ (C_{การอ้างอิง}) เชื่อมต่อกับเอาต์พุต FPGA โดยมี V_MEAS แสดงถึงระดับแรงดันไฟฟ้าที่ใช้ในการวัดจังหวะเวลาการตั้งค่าที่เป็นมาตรฐานนี้ช่วยให้มั่นใจได้ถึงการวัดความล่าช้าในการเปลี่ยนสัญญาณที่สม่ำเสมอและแม่นยำในสภาพแวดล้อมการทดสอบที่แตกต่างกันสำหรับ XC4VLX100-10FFG1148C สิ่งนี้สำคัญสำหรับการตรวจสอบประสิทธิภาพ I/O ความเร็วสูง และสร้างความมั่นใจว่าอุปกรณ์ตรงตามข้อกำหนดด้านเวลาในการใช้งานจริง

ข้อมูลจำเพาะของ XC4VLX100-10FFG1148C

พิมพ์	พารามิเตอร์
ผู้ผลิต	เอเอ็มดี/ซีลินซ์
ชุด	Virtex®-4 LX
บรรจุภัณฑ์	ถาด
สถานะชิ้นส่วน	คล่องแคล่ว
จำนวนห้องปฏิบัติการ/CLB	12288
จำนวนองค์ประกอบลอจิก/เซลล์	110592
บิต RAM ทั้งหมด	4423680
จำนวน I/O	768
แรงดันไฟฟ้า – อุปทาน	1.14 โวลต์ ~ 1.26 โวลต์
ประเภทการติดตั้ง	ติดพื้นผิว
อุณหภูมิในการทำงาน	0 °C ~ 85 °C (ทีเจ)
แพ็คเกจ/กล่อง	1148-บีบีจีเอ, FCBGA
แพคเกจอุปกรณ์ของซัพพลายเออร์	1148-FCPBGA (35 × 35)
หมายเลขผลิตภัณฑ์ฐาน	XC4VLX100

แอปพลิเคชัน XC4VLX100-10FFG1148C

1. ระบบประมวลผลสัญญาณดิจิทัล (DSP)

XC4VLX100-10FFG1148C เหมาะอย่างยิ่งสำหรับการใช้งานอัลกอริธึม DSP ประสิทธิภาพสูง เนื่องจากมีความจุลอจิกขนาดใหญ่และหน่วยความจำในตัวคุณสามารถสร้างไปป์ไลน์การประมวลผลแบบกำหนดเองที่จัดการกับการคำนวณที่เข้มข้นได้ทันเวลาทำให้เหมาะสำหรับการใช้งานต่างๆ เช่น การประมวลผลภาพ ระบบเรดาร์ และการกรองขั้นสูง

2. การเร่งความเร็วของระบบสมองกลฝังตัว

ด้วยสถาปัตยกรรมที่ยืดหยุ่น อุปกรณ์นี้จึงถูกนำมาใช้กันอย่างแพร่หลายเพื่อเร่งการทำงานของระบบฝังตัว เช่น การจัดการโปรโตคอล การจัดการบัส และการถ่ายฮาร์ดแวร์ด้วยการเปลี่ยนงานจากซอฟต์แวร์ไปเป็นแฟบริค FPGA จะช่วยปรับปรุงการตอบสนองของระบบซึ่งช่วยเพิ่มประสิทธิภาพการทำงานในขณะที่ยังคงรักษาความยืดหยุ่นในการออกแบบ

3. อุปกรณ์สื่อสารและเครือข่าย

ความสามารถในการนับ I/O และการประมวลผลที่สูงของ FPGA ทำให้เหมาะสำหรับโครงสร้างพื้นฐานการสื่อสาร รวมถึงสวิตช์ เราเตอร์ และบริดจ์อินเทอร์เฟซสามารถจัดการโปรโตคอลเครือข่ายที่ซับซ้อนและการสตรีมข้อมูลแบนด์วิธสูงโดยมีความหน่วงต่ำทำให้เป็นตัวเลือกที่เชื่อถือได้สำหรับระบบเครือข่ายหลักและระบบศูนย์ข้อมูล

4. การรับและประมวลผลข้อมูลความเร็วสูง

XC4VLX100-10FFG1148C เป็นเลิศในการใช้งานที่ต้องการการบันทึกและประมวลผลข้อมูลที่รวดเร็ว เช่น เครื่องมือและอุปกรณ์ทางวิทยาศาสตร์หน่วยความจำและทรัพยากรลอจิกแบบฝังช่วยให้สามารถบัฟเฟอร์ได้อย่างรวดเร็วและจัดการข้อมูลแบบขนานช่วยให้มั่นใจได้ถึงการจัดการข้อมูลปริมาณมากในสภาพแวดล้อมอย่างมีประสิทธิภาพ

XC4VLX100-10FFG1148C ชิ้นส่วนที่คล้ายกัน

ข้อมูลจำเพาะ	XC4VLX100-10FFG1148C	XC4VLX100-10FFG1148I	XC4VLX100-11FFG1148C	XC4VLX100-10FF1148C	XC4VLX100-10FFG1513C	XC4VLX100-12FFG1148C
ผู้ผลิต	ซีลินซ์ (AMD)	ซีลินซ์ (AMD)	ซีลินซ์ (AMD)	ซีลินซ์ (AMD)	ซีลินซ์ (AMD)	ซีลินซ์ (AMD)
ตระกูล	เวอร์เท็กซ์-4 LX	เวอร์เท็กซ์-4 LX	เวอร์เท็กซ์-4 LX	เวอร์เท็กซ์-4 LX	เวอร์เท็กซ์-4 LX	เวอร์เท็กซ์-4 LX
ความจุลอจิก	110,592 เซลล์	110,592 เซลล์	110,592 เซลล์	110,592 เซลล์	110,592 เซลล์	110,592 เซลล์
ประเภทแพ็คเกจ	เอฟซีบีจีเอ	เอฟซีบีจีเอ	เอฟซีบีจีเอ	เอฟซีบีจีเอ	เอฟซีบีจีเอ	เอฟซีบีจีเอ
จำนวนบอล	1148	1148	1148	1148	1513	1148
เกรดความเร็ว	–10	–10	–11	–10	–10	–12
เกรดอุณหภูมิ	พาณิชย์ (C)	อุตสาหกรรม (ฉัน)	พาณิชย์ (C)	พาณิชย์ (C)	พาณิชย์ (C)	พาณิชย์ (C)
แรงดันไฟฟ้าหลัก	1.2 โวลต์	1.2 โวลต์	1.2 โวลต์	1.2 โวลต์	1.2 โวลต์	1.2 โวลต์
ช่วงอุณหภูมิในการทำงาน	0 °C ถึง +85 °C	–40 °C ถึง +100 °C	0 °C ถึง +85 °C	0 °C ถึง +85 °C	0 °C ถึง +85 °C	0 °C ถึง +85 °C
ความแตกต่าง	ส่วนฐาน ชุดมาตรฐาน	รองรับอุณหภูมิอุตสาหกรรม	เกรดความเร็วที่สูงขึ้น	ไม่มีการกำหนด "G"	แพ็คเกจที่ใหญ่ขึ้น I/O ที่มากขึ้น	เกรดความเร็วที่เร็วที่สุดในซีรีส์

ขั้นตอนการเขียนโปรแกรม XC4VLX100-10FFG1148C

ก่อนที่จะตั้งโปรแกรม XC4VLX100-10FFG1148C คุณต้องตรวจสอบให้แน่ใจว่าสภาพแวดล้อมการพัฒนาและไฟล์การกำหนดค่าได้รับการตั้งค่าอย่างเหมาะสมอุปกรณ์รองรับโหมดการกำหนดค่าหลายโหมด ดังนั้นการเลือกโหมดที่เหมาะสมตั้งแต่เนิ่นๆ จะทำให้กระบวนการตั้งโปรแกรมราบรื่นและประสบความสำเร็จ

1. เปิดเครื่องอุปกรณ์

เริ่มต้นด้วยการจ่ายไฟให้กับ FPGA โดยใช้รางแรงดันไฟฟ้าที่ต้องการ (VCCINT, VCCAUX และ VCC_CONFIG)คุณต้องตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าเหล่านี้ถึงระดับที่เสถียรก่อนที่จะเริ่มการกำหนดค่าใดๆการจัดลำดับพลังงานที่เหมาะสมเป็นสิ่งที่ดีเพื่อหลีกเลี่ยงข้อผิดพลาดในการเริ่มต้น

2. เลือกโหมดการกำหนดค่า

ถัดไป FPGA สุ่มตัวอย่างพิน MODE ที่ขอบที่เพิ่มขึ้นของ INIT_B เพื่อกำหนดวิธีการกำหนดค่าที่จะใช้คุณสามารถเลือกจาก JTAG, Slave Serial, Master Serial หรือ SelectMAP ขึ้นอยู่กับการตั้งค่าของคุณตรวจสอบให้แน่ใจว่าพินโหมดได้รับการตั้งค่าอย่างถูกต้อง เนื่องจากพินเหล่านั้นควบคุมวิธีการโหลดบิตสตรีม

3. เริ่มต้นอุปกรณ์

FPGA จะล้างหน่วยความจำการกำหนดค่าและเตรียมการโหลดบิตสตรีมในระหว่างการเริ่มต้นในขั้นตอนนี้ สัญญาณต่างๆ เช่น INIT_B, GWE และ GTS จะถูกใช้เพื่อตั้งค่าอุปกรณ์ให้อยู่ในสถานะที่ทราบคุณควรตรวจสอบให้แน่ใจว่าสัญญาณการเริ่มต้นทั้งหมดทำงานตามที่คาดไว้ก่อนดำเนินการต่อ

4. โหลด Bitstream

เมื่อใช้อินเทอร์เฟซที่คุณเลือก คุณจะสตรีมบิตสตรีมการกำหนดค่าไปยัง FPGA ได้แล้วตัวอย่างเช่น หากใช้ JTAG บิตสตรีมจะถูกเลื่อนตามลำดับไปยังหน่วยความจำการกำหนดค่าของอุปกรณ์การถ่ายโอนบิตสตรีมที่แม่นยำและสมบูรณ์เป็นสิ่งจำเป็นสำหรับการเขียนโปรแกรมที่ประสบความสำเร็จ

5. เริ่มกระบวนการกำหนดค่า

เมื่อบิตสตรีมถูกโหลดจนเต็ม FPGA จะออกจากโหมด Shift และเริ่มลำดับการเริ่มต้นระบบคำสั่ง JSTART หรือกระบวนการที่เทียบเท่าจะกระตุ้นให้อุปกรณ์ทำการกำหนดค่าให้เสร็จสิ้นคุณต้องอนุญาตให้ FPGA ดำเนินการขั้นตอนนี้ให้เสร็จสิ้นโดยไม่มีการหยุดชะงัก

6. กำหนดค่าให้เสร็จสิ้นและเข้าสู่โหมดผู้ใช้

FPGA ตรวจสอบความสมบูรณ์ของบิตสตรีมโดยอัตโนมัติโดยใช้ CRC และหากถูกต้อง จะยืนยันสัญญาณ DONEเมื่อสิ่งนี้เกิดขึ้น ตรรกะของผู้ใช้จะเริ่มทำงาน และอุปกรณ์จะทำงานตามการออกแบบของคุณณ จุดนี้ กระบวนการกำหนดค่าเสร็จสมบูรณ์ และ FPGA ก็ทำงานได้อย่างสมบูรณ์

7. การยืนยันเพิ่มเติม

สุดท้ายนี้ คุณสามารถดำเนินการอ่านกลับหรือขั้นตอนการยืนยันเพื่อให้แน่ใจว่าการกำหนดค่าสำเร็จซึ่งสามารถทำได้ผ่าน JTAG หรือ SelectMAP ขึ้นอยู่กับโหมดที่คุณใช้แม้ว่าจะเป็นทางเลือก แต่ขอแนะนำอย่างยิ่งให้ระบบยืนยันการเขียนโปรแกรมที่เหมาะสม

XC4VLX100-10FFG1148C ข้อดีและข้อเสีย

ข้อดี

• การใช้พลังงานโดยรวมลดลงเมื่อเทียบกับ FPGA ขนาด 90 นาโนเมตรจำนวนมาก

• ได้รับการสนับสนุนจากระบบนิเวศการออกแบบที่สมบูรณ์และมีเสถียรภาพ

• อัตราส่วนประสิทธิภาพต่อต้นทุนที่แข็งแกร่งสำหรับการสร้างผลิตภัณฑ์

• สถาปัตยกรรม AMBL แบบโมดูลาร์ช่วยปรับปรุงประสิทธิภาพการออกแบบ

• แพลตฟอร์มที่เชื่อถือได้และผ่านการพิสูจน์แล้วสำหรับการออกแบบที่มีมายาวนาน

ข้อเสีย

• อิงจากเทคโนโลยีเดิมพร้อมการสนับสนุนในอนาคตที่จำกัด

• ไม่มีตัวรับส่งสัญญาณอนุกรมความเร็วสูงที่พบในตระกูลรุ่นใหม่

• ความสามารถในการปรับขนาดและความยืดหยุ่นต่ำกว่าเมื่อเปรียบเทียบกับ FPGA สมัยใหม่

• ความท้าทายในการจัดหาที่อาจเกิดขึ้นเนื่องจากอายุของผลิตภัณฑ์

• ต้องมีการจัดการพลังงานและความร้อนอย่างระมัดระวังในการใช้งานสูง

XC4VLX100-10FFG1148C ขนาดบรรจุภัณฑ์

พารามิเตอร์	ขนาด
ประเภทแพ็คเกจ	FFG1148 (Flip-Chip Fine-Pitch BGA)
สนามบอล	1.00 มม
ขนาดบรรจุภัณฑ์ (ยาว × กว้าง)	35.00 มม. × 35.00 มม
ขนาดบรรจุภัณฑ์ (ยาว × กว้าง นิ้ว)	1.378 นิ้ว × 1.378 นิ้ว
ความสูงของบรรจุภัณฑ์โดยรวม (A)	3.40 มม. (ทั่วไป)
ความสูงของบรรจุภัณฑ์โดยรวม (A, นิ้ว)	0.134 นิ้ว (ทั่วไป)
ความอดทนต่อขนาดร่างกาย	±0.20 มม
บอลอะเรย์	34 × 34 (เส้นตารางระยะพิทช์ 1.00 มม.)
จำนวนบอล	1,148 ลูก
เส้นผ่านศูนย์กลางลูกบอล (ขนาดเกลียว)	0.60 มม
ความหนาของพื้นผิว (B)	~1.00 มม
ความสูงขัดแย้ง (A1)	0.40 มม. (ขนาดเกลียว)
กระสุนความร้อน / ขนาดฝาโลหะ	~32 มม. สี่เหลี่ยม (พื้นที่โลหะด้านบนทั่วไป)
ประเภทการติดตั้ง	ติดพื้นผิว

ผู้ผลิต XC4VLX100-10FFG1148C

XC4VLX100-10FFG1148C ผลิตโดย ซีลินซ์ผู้บุกเบิกในด้านอุปกรณ์ลอจิกที่ตั้งโปรแกรมได้ในปี 2022 Xilinx ได้เข้ามาเป็นส่วนหนึ่งของ เอเอ็มดี (Advanced Micro Devices) เสริมความแข็งแกร่งให้กับตำแหน่งในด้านการประมวลผลประสิทธิภาพสูงและเทคโนโลยีการปรับตัวการควบรวมกิจการครั้งนี้เป็นการผสมผสานระหว่างความเชี่ยวชาญ FPGA ของ Xilinx เข้ากับความเป็นผู้นำด้านการประมวลผลของ AMD เพื่อให้มั่นใจถึงการสนับสนุนและนวัตกรรมที่แข็งแกร่งในระยะยาวสำหรับผลิตภัณฑ์ เช่น XC4VLX100-10FFG1148C

บทสรุป

XC4VLX100-10FFG1148C โดดเด่นด้วยจำนวนเซลล์ลอจิกขนาดใหญ่ สถาปัตยกรรมหน่วยความจำที่ยืดหยุ่น ความสามารถของ I/O กว้าง และประสิทธิภาพที่แข็งแกร่งภายในเจเนอเรชั่นนี้รองรับการตอกบัตรความเร็วสูงและความสมบูรณ์ของสัญญาณที่เชื่อถือได้ ทำให้เหมาะสำหรับการใช้งานที่มีความต้องการสูงใน DSP, ระบบเครือข่าย และระบบฝังตัวแม้ว่าจะมีความเสถียรที่ได้รับการพิสูจน์แล้วและระบบนิเวศที่สมบูรณ์แล้ว แต่ก็สะท้อนให้เห็นถึงเทคโนโลยีดั้งเดิมที่มีความสามารถในการปรับขนาดและข้อจำกัดในการจัดหา การพิจารณาอย่างรอบคอบเป็นสิ่งสำคัญสำหรับการออกแบบสมัยใหม่
