BC548 ทรานซิสเตอร์: การทำงานประโยชน์และการใช้งานวงจร

ทรานซิสเตอร์ BC548 เป็นส่วนประกอบที่ใช้กันทั่วไปในวงจรอิเล็กทรอนิกส์สำหรับการสลับและขยายสัญญาณมันมีความหลากหลายเชื่อถือได้และเหมาะสำหรับการใช้งานที่มีกำลังต่ำบทความนี้สำรวจคุณสมบัติหลักการทำงานการกำหนดค่า PIN และการใช้งานที่หลากหลายให้ความเข้าใจที่ชัดเจนเกี่ยวกับการทำงานของมัน

แคตตาล็อก

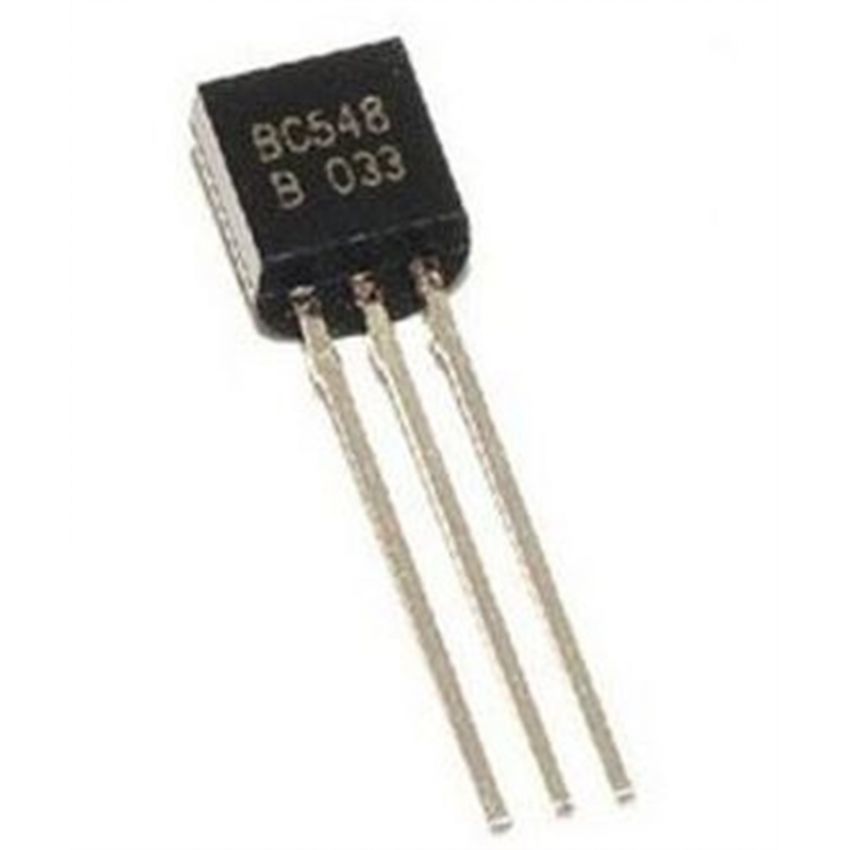

ภาพรวมของทรานซิสเตอร์ BC548 NPN

ที่ BC548 เป็นทรานซิสเตอร์ทางแยก NPN สองขั้วที่ใช้กันอย่างแพร่หลายซึ่งออกแบบมาสำหรับงานเช่นการสลับและขยายสัญญาณในวงจรอิเล็กทรอนิกส์มันสามารถจัดการโหลดสูงสุด 500mA เมื่อใช้เป็นสวิตช์ทำให้มันมีความหลากหลายสำหรับแอปพลิเคชันพลังงานต่ำที่หลากหลายทรานซิสเตอร์นี้มาในสามสายพันธุ์: BC548A- BC548B, และ BC548C-ความแตกต่างที่สำคัญระหว่างโมเดลเหล่านี้อยู่ในค่ากำไรปัจจุบัน DC

กำไรสำหรับ BC548A อยู่ในช่วงระหว่าง 110 ถึง 220 ในขณะที่ BC548B มีช่วงอัตราขยาย 200 ถึง 450 และ BC548C เสนอช่วงสูงสุด 420 ถึง 800 ค่าเหล่านี้กำหนดว่าทรานซิสเตอร์สามารถขยายสัญญาณได้เท่าใดการเลือกตัวแปรที่เหมาะสมตามความต้องการของวงจรของคุณเป็นสิ่งสำคัญไม่ว่าคุณจะทำงานเกี่ยวกับการขยายหรือสลับงาน BC548 เสนอโซลูชันที่เชื่อถือได้และมีประสิทธิภาพ

การทำงานอย่างละเอียดของทรานซิสเตอร์ BC548

ทรานซิสเตอร์ BC548 ดำเนินการโดยใช้กระแสไฟฟ้าขนาดเล็กที่ขั้วฐานเพื่อควบคุมการไหลของกระแสที่ใหญ่กว่าระหว่างตัวเก็บรวบรวมและเทอร์มินัลตัวส่งสัญญาณในการทำงานอย่างถูกต้องกระแสที่ให้กับฐานจะต้องถูก จำกัด ไม่เกิน 5mAเมื่อพินฐานเชื่อมต่อกับพื้นดินการเชื่อมต่อระหว่างตัวสะสมและตัวปล่อยยังคงเปิดอยู่เพื่อป้องกันไม่ให้กระแสใด ๆ ไหลผ่าน

เมื่อสัญญาณถูกนำไปใช้กับเทอร์มินัลฐานจะปิดการเชื่อมต่อนี้ทำให้กระแสไหลระหว่างตัวสะสมและตัวส่งสัญญาณสถานะนี้เรียกว่าพื้นที่ความอิ่มตัวซึ่งทรานซิสเตอร์ "เปิด" อย่างเต็มที่และสามารถจัดการได้สูงสุด 500mA ของกระแสในทางกลับกันเมื่อสัญญาณไปยังฐานถูกลบออกทรานซิสเตอร์จะเข้าสู่พื้นที่ตัดปิดสลับ "ปิด" อย่างสมบูรณ์และหยุดการไหลของกระแส

หากคุณเพิ่มแรงดันไฟฟ้าเล็กน้อยที่เทอร์มินัลฐานอาจทำให้เกิดการเปลี่ยนแปลงอย่างมีนัยสำคัญในกระแสที่ไหลผ่านตัวสะสมและตัวส่งสัญญาณเทอร์มินัลตัวปล่อยจะถูกเจืออย่างหนักเมื่อเทียบกับเทอร์มินัลอื่น ๆ ซึ่งทำให้แรงดันไฟฟ้าสะสมสูงกว่าแรงดันไฟฟ้าฐานพฤติกรรมนี้ช่วยให้ BC548 สามารถขยายสัญญาณได้อย่างมีประสิทธิภาพทำให้เป็นตัวเลือกที่เชื่อถือได้สำหรับงานสลับและการขยายจำนวนมาก

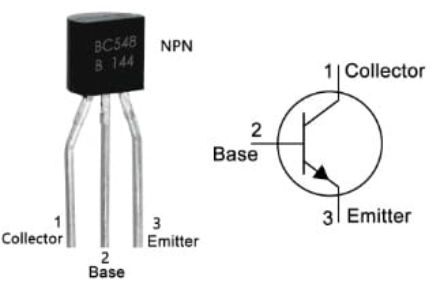

BC548 เค้าโครงและการกำหนดค่าทรานซิสเตอร์ทรานซิสเตอร์

ทรานซิสเตอร์ BC548 มีเทอร์มินัลสามตัวแต่ละตัวมีบทบาทที่แตกต่างในการดำเนินงานเทอร์มินัลเหล่านี้แตกต่างกันในแง่ของระดับยาสลบและงานเฉพาะภายในวงจรการทำความเข้าใจการกำหนดค่า PIN ช่วยให้คุณเชื่อมต่อทรานซิสเตอร์อย่างถูกต้องในวงจรของคุณ

• PIN-1 (นักสะสม): นี่คือที่ที่ปัจจุบันเข้าสู่ทรานซิสเตอร์มันทำหน้าที่เป็นเทอร์มินัลอินพุตสำหรับการไหลของกระแสหลักในวงจร

• PIN-2 (ฐาน): เทอร์มินัลฐานคือจุดควบคุมของทรานซิสเตอร์กระแสขนาดเล็กที่ใช้ในที่นี้ควบคุมกระแสไฟฟ้าที่มีขนาดใหญ่ขึ้นระหว่างตัวสะสมและตัวส่งสัญญาณ

• PIN-3 (emitter): นี่คือเทอร์มินัลที่ปัจจุบันออกจากทรานซิสเตอร์หลังจากเสร็จสิ้นเส้นทางผ่านวงจร

คุณสมบัติที่สำคัญและข้อกำหนดทางเทคนิคของทรานซิสเตอร์ BC548

คุณสมบัติและข้อกำหนดของทรานซิสเตอร์ BC548 มีรายละเอียดด้านล่างเพื่อให้ข้อมูลเชิงลึกเกี่ยวกับการทำงานและการออกแบบ

พารามิเตอร์	ค่า
ประเภททรานซิสเตอร์	Bi-Polar, NPN
จำนวนพิน	3
ประเภทแพ็คเกจ	ถึง -92
กระแสสูงสุดสะสม (IC)	500ma
แรงดันไฟฟ้าสูงสุดของตัวสะสม (VCE)	30V
แรงดันไฟฟ้าฐานสูงสุด (VCB)	30V
แรงดันไฟฟ้าฐานสูงสุด (VEB)	5V
ความถี่ในการเปลี่ยน (ft)	150 MHz
การกระจายตัวสะสมสูงสุด	625 เมกะวัตต์
DC Current Gain (HFE)	110 ถึง 800
ช่วงการทำงานและอุณหภูมิการจัดเก็บ	-55 ° C ถึง +150 ° C
ประเภทเมานต์	ผ่านรู
ระดับความไวต่อความชื้น (MSL)	1 (ไม่ จำกัด )
กำลังสูงสุด	500 เมกะวัตต์

เทียบเท่าของทรานซิสเตอร์ BC548

- BC547

- BC549

- BC550

- 2N2222

- 2N3904

- 2N3906

ทรานซิสเตอร์เสริม PNP:

- BC557

- BC558

• BC556

แนวทางการใช้ทรานซิสเตอร์ BC548 อย่างปลอดภัยในวงจร

เพื่อให้แน่ใจว่าทรานซิสเตอร์ BC548 ทำงานได้ดีและใช้เวลานานเป็นสิ่งสำคัญที่จะต้องปฏิบัติตามมาตรการด้านความปลอดภัยเล็กน้อยยึดติดกับข้อกำหนดที่แนะนำเสมอเพราะเกินอาจทำให้เกิดความเสียหายได้ตัวอย่างเช่นหลีกเลี่ยงการเชื่อมต่อโหลดใด ๆ ที่ต้องใช้มากกว่า 30V หรือ 500mA เนื่องจากสิ่งนี้นอกเหนือไปจากความจุของทรานซิสเตอร์

ใส่ใจกับการเชื่อมต่อ PINหมุดของทรานซิสเตอร์จะต้องเชื่อมต่ออย่างถูกต้องการย้อนกลับหรือวางผิดพลาดอาจส่งผลให้เกิดความผิดปกติหรือความเสียหายถาวรการใช้ตัวต้านทานที่เหมาะสมที่เทอร์มินัลฐานมีความสำคัญเท่าเทียมกันสิ่งนี้จะช่วยควบคุมกระแสที่ไหลเข้าสู่ฐานซึ่งไม่ควรเกิน 5mA

ในที่สุดตรวจสอบให้แน่ใจว่าอุณหภูมิการทำงานอยู่ในช่วง -55 ° C ถึง +150 ° Cความร้อนหรือความเย็นมากเกินไปสามารถลดประสิทธิภาพของทรานซิสเตอร์หรือนำไปสู่ความล้มเหลวการทำตามขั้นตอนง่าย ๆ เหล่านี้สามารถช่วยให้คุณได้รับประโยชน์สูงสุดจากทรานซิสเตอร์ BC548 ในโครงการของคุณ

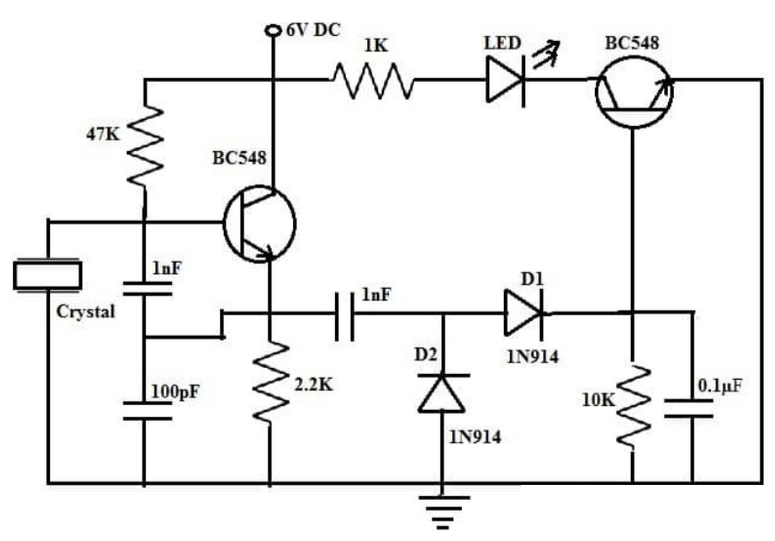

วงจรเครื่องทดสอบคริสตัลโดยใช้ทรานซิสเตอร์ BC548

วงจร Crystal Tester ที่สร้างขึ้นโดยใช้ทรานซิสเตอร์ BC548 เป็นวิธีที่ง่ายและมีประสิทธิภาพในการตรวจสอบว่าส่วนประกอบคริสตัลทำงานได้อย่างถูกต้องหรือไม่คริสตัลเป็นส่วนสำคัญของโครงการอิเล็กทรอนิกส์จำนวนมากเนื่องจากช่วยสร้างความถี่เฉพาะวงจรนี้จะเป็นออสซิลเลเตอร์และหากคริสตัลทำงานได้ LED ในวงจรจะกระพริบเพื่อระบุว่าทำงานได้อย่างถูกต้อง

ในการสร้างวงจรนี้คุณจะต้องมีส่วนประกอบพื้นฐานสองสามอย่าง: แหล่งจ่ายไฟ 6V DC, สองทรานซิสเตอร์ BC548, ไดโอด 1N914 สองตัว, LED และตัวต้านทาน2.2KΩ, 47KΩ, 1KΩและ10KΩนอกจากนี้ต้องใช้ตัวเก็บประจุของค่า 0.1µF, 1NF และ 100pFเมื่อคุณประกอบวงจรตามแผนภาพการตั้งค่าจะช่วยให้คุณทดสอบผลึกได้อย่างง่ายดาย

เมื่อเชื่อมต่อคริสตัลวงจรจะสร้างความผันผวนซึ่งก่อให้เกิดทรานซิสเตอร์ BC548 แรกสัญญาณจะถูกแก้ไขโดยไดโอดและกรองโดยตัวเก็บประจุก่อนถึงทรานซิสเตอร์ BC548 ที่สองซึ่งเปิดใช้งาน LEDLED ที่เรืองแสงบ่งบอกถึงผลึกที่ใช้งานได้ในขณะที่ไม่มีแสงแสดงให้เห็นว่าคริสตัลมีความผิดพลาดผู้ทดสอบอย่างง่ายนี้สามารถประหยัดเวลาและตรวจสอบให้แน่ใจว่าคริสตัลที่ใช้ในโครงการของคุณทำงานได้ตามที่ควร

หลักการปฏิบัติการของวงจรเครื่องทดสอบคริสตัลด้วย BC548

วงจรนี้ใช้ทรานซิสเตอร์ BC548 สองตัวที่ทำงานร่วมกันเพื่อทดสอบการทำงานของคริสตัลขับเคลื่อนด้วยแหล่งจ่ายไฟ 6V วงจรได้รับการออกแบบมาเพื่อควบคุมการไหลของกระแสอย่างปลอดภัยโดยการวางตัวต้านทานก่อนแต่ละองค์ประกอบคริสตัลภายใต้การทดสอบเชื่อมต่อโดยตรงกับเทอร์มินัลฐานของทรานซิสเตอร์แรก (T1)

เมื่อคริสตัลสร้างความผันผวนมันจะกระตุ้น T1 ทำให้เกิดเอาต์พุตที่ผ่านไดโอด 1N914ไดโอดเหล่านี้แก้ไขสัญญาณซึ่งจะถูกกรองโดยตัวเก็บประจุก่อนที่จะถึงฐานของทรานซิสเตอร์ที่สอง (T2)T2 ขยายสัญญาณและจุดไฟ LED หากคริสตัลทำงานได้อย่างถูกต้อง

หาก LED ไม่เรืองแสงคริสตัลจะผิดพลาดหรือเสียหายการตั้งค่านี้มีประโยชน์อย่างมากสำหรับการตรวจสอบการทำงานของผลึกอย่างรวดเร็วโดยเฉพาะอย่างยิ่งในโครงการความถี่สูงที่จำเป็นต้องมีออสซิลเลเตอร์ที่มีความแม่นยำความเรียบง่ายและความน่าเชื่อถือของวงจรนี้ทำให้เป็นเครื่องมือที่มีค่าสำหรับการรับรองว่าคริสตัลของคุณทำงานได้ตามที่คาดไว้

ประโยชน์และข้อได้เปรียบด้านประสิทธิภาพของทรานซิสเตอร์ BC548

เทคโนโลยีกระบวนการขั้นสูง

ทรานซิสเตอร์นี้สร้างขึ้นโดยใช้เทคโนโลยีกระบวนการขั้นสูงเพื่อให้มั่นใจว่ามันทำงานได้อย่างมีประสิทธิภาพและน่าเชื่อถือในวงจรที่หลากหลายเทคโนโลยีที่ใช้ทำให้เหมาะสำหรับการสลับและการขยายงานทำให้ได้เปรียบในการปฏิบัติงาน

แรงดันไฟฟ้าผิดพลาดต่ำ

ทรานซิสเตอร์ BC548 ได้รับการออกแบบมาเพื่อสร้างแรงดันไฟฟ้าผิดพลาดต่ำมากซึ่งหมายความว่ามันทำงานด้วยความแม่นยำสูงรักษาเสถียรภาพในวงจรของคุณคุณสมบัตินี้ทำให้เป็นตัวเลือกที่เชื่อถือได้สำหรับวงจรที่ต้องการความแม่นยำ

ความเร็วในการสลับสูง

ความสามารถในการสลับระหว่างรัฐเปิดและปิดอย่างรวดเร็วทำให้ BC548 เหมาะสำหรับการใช้งานอย่างรวดเร็วไม่ว่าคุณจะทำงานกับวงจรดิจิตอลหรือการตั้งค่าที่ขึ้นกับความถี่การตอบสนองอย่างรวดเร็วจะช่วยให้มั่นใจได้ว่าประสิทธิภาพที่ราบรื่น

การทำงานของแรงดันไฟฟ้าเต็มรูปแบบ

ทรานซิสเตอร์รองรับการทำงานของแรงดันไฟฟ้าเต็มรูปแบบซึ่งเพิ่มความยืดหยุ่นให้กับการใช้งานมันสามารถจัดการแรงดันไฟฟ้าสูงสุดต่อตัวสะสมได้อย่างมีประสิทธิภาพทำให้มั่นใจได้ว่าการทำงานที่ปลอดภัยและสอดคล้องกันภายในขอบเขตที่กำหนด

การจัดการกระแสไฟฟ้าสูงและพลังงาน

ด้วยคะแนนปัจจุบันสูงสุด 500mA BC548 สามารถขับเคลื่อนส่วนประกอบหลายอย่างพร้อมกันได้ความสามารถในการจัดการพลังงานยังทำให้เหมาะสำหรับการใช้งานที่หลากหลายตั้งแต่การขับขี่ LED ไปจนถึงรีเลย์

อัตราขยาย DC ที่ยอดเยี่ยม

BC548 มีอัตราขยาย DC สูงตั้งแต่ 110 ถึง 800 ขึ้นอยู่กับตัวแปรสิ่งนี้ทำให้มีประสิทธิภาพสูงสำหรับการขยายสัญญาณโดยเฉพาะอย่างยิ่งในวงจรเสียงและสัญญาณการประมวลผลสัญญาณต่ำ

ระดับเสียงรบกวนต่ำ

เมื่อเทียบกับทรานซิสเตอร์ที่คล้ายกันเช่น BC549 และ BC550 BC548 ให้เสียงน้อยลงสิ่งนี้ทำให้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับวงจรที่การลดเสียงรบกวนเป็นสิ่งสำคัญเช่นในแอมพลิฟายเออร์เสียงหรือการขยายสัญญาณที่ละเอียดอ่อน

ความเข้ากันได้ขององค์ประกอบอเนกประสงค์

ด้วยความสามารถในการจัดการได้สูงสุด 500mA BC548 สามารถขับเคลื่อนส่วนประกอบที่หลากหลายได้มันมักจะใช้กับวงจรรวมทรานซิสเตอร์อื่น ๆ ไฟ LED และรีเลย์ทำให้เป็นตัวเลือกที่หลากหลายสำหรับการใช้งานอิเล็กทรอนิกส์จำนวนมาก

แอปพลิเคชันของทรานซิสเตอร์ BC548

ขยายสัญญาณที่อ่อนแอ

ทรานซิสเตอร์ BC548 มักใช้ในคู่ดาร์ลิงตันเพื่อขยายสัญญาณที่อ่อนแอโดยการจับคู่กับทรานซิสเตอร์อื่นจะช่วยเพิ่มความแรงของสัญญาณอย่างมากทำให้เหมาะสำหรับการใช้งานที่ต้องการการขยายสูง

วงจรเซ็นเซอร์

ทรานซิสเตอร์นี้เป็นองค์ประกอบสำคัญในวงจรเซ็นเซอร์ช่วยในการประมวลผลและขยายสัญญาณจากเซ็นเซอร์เพื่อใช้ในระบบอิเล็กทรอนิกส์เพิ่มเติม

การขับขี่โหลดพลังงานต่ำ

ด้วยความสามารถในการจัดการโหลดสูงสุด 500mA BC548 เหมาะสำหรับการขับขี่โหลดขนาดเล็กเช่น LED, รีเลย์และอุปกรณ์พลังงานต่ำที่คล้ายกัน

การขยายเสียงและโมดูลไดรเวอร์

BC548 มักใช้ในวงจรเสียงเพื่อขยายเสียงนอกจากนี้ยังใช้ในโมดูลไดรเวอร์ต่าง ๆ รวมถึงไดรเวอร์ LED ไดรเวอร์รีเลย์และโมดูลการสลับ

โมดูลเครื่องขยายเสียง

มีการใช้กันอย่างแพร่หลายในโมดูลแอมพลิฟายเออร์ประเภทต่าง ๆ เช่นแอมพลิฟายเออร์สัญญาณแอมพลิฟายเออร์แบบกดและแอมพลิฟายเออร์เสียงอัตราขยายสูงและเสียงรบกวนต่ำทำให้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับแอปพลิเคชันเหล่านี้

วงจรวัตถุประสงค์ทั่วไป

คุณจะพบ BC548 ในวงจรอเนกประสงค์ทั่วไปเช่นแอมป์เสียงสวิตช์สัมผัสวงจรแฟลช LED วงจร RF เซ็นเซอร์ความร้อนและระบบ PWM (การปรับความกว้างพัลส์)

การสลับอย่างรวดเร็วและอุปกรณ์เตือนภัย

ด้วยความเร็วในการสลับที่รวดเร็ว BC548 ใช้ในอุปกรณ์สลับอย่างรวดเร็วและวงจรเตือนภัยแอปพลิเคชันเหล่านี้ได้รับประโยชน์จากความสามารถในการเปิดและปิดอย่างรวดเร็วโดยไม่ต้องล่าช้า

การเปลี่ยนวัตถุประสงค์ทั่วไป

BC548 สามารถแทนที่ทรานซิสเตอร์อเนกประสงค์อื่น ๆ อีกมากมายเช่น BC547 และ 2N3904 ในโครงการอิเล็กทรอนิกส์ต่างๆทำให้เป็นส่วนประกอบที่หลากหลายสำหรับส่วนประกอบที่คล้ายกัน

การจัดการโหลดที่หลากหลาย

ด้วยการจัดอันดับปัจจุบันของตัวสะสม 500mA BC548 สามารถขับเคลื่อนโหลดได้หลากหลายทำให้เหมาะสำหรับวงจรที่ต้องใช้ส่วนประกอบหลายอย่างพร้อมกัน

แอปพลิเคชันล่วงหน้า

การกระจายตัวของนักสะสมที่ยอดเยี่ยมและอัตราขยาย DC สูงทำให้ BC548 เหมาะสำหรับการใช้งานทั้งในการขยายและขั้นตอนการขยายล่วงหน้าของวงจรสิ่งนี้ทำให้มั่นใจได้ว่าการประมวลผลสัญญาณที่ชัดเจนและประสิทธิภาพที่มีประสิทธิภาพ
