วิธีการชาร์จ

การพัฒนาเทคโนโลยีแบตเตอรี่ได้พัฒนาอุปกรณ์อิเล็กทรอนิกส์ใหม่รถยนต์ไฟฟ้าและพลังงานหมุนเวียนการรู้ว่าวิธีการชาร์จแบตเตอรี่ที่แตกต่างกันเป็นสิ่งสำคัญสำหรับการได้ประสิทธิภาพที่ดีที่สุดและอายุการใช้งานที่ยาวนานที่สุดจากแบตเตอรี่บทความนี้ดูที่วิธีการชาร์จต่างๆเช่นแรงดันไฟฟ้าคงที่ (CV) และกระแสคงที่ (CC) การรวมกันของพวกเขาและวิธีการใหม่เช่นการชาร์จพลังงานคงที่ (CP)นอกจากนี้ยังครอบคลุมเทคนิคขั้นสูงเช่นการชาร์จพัลส์และวิธีการชาร์จ IUI ที่เป็นนวัตกรรมที่ออกแบบมาสำหรับแบตเตอรี่ประเภทเฉพาะแต่ละวิธีมีข้อได้เปรียบของตัวเองและดีที่สุดสำหรับการใช้งานบางอย่างแสดงความต้องการโดยละเอียดของเทคโนโลยีแบตเตอรี่ที่ทันสมัยบทความนี้ไม่เพียง แต่อธิบายว่าวิธีการเหล่านี้ทำงานอย่างไร แต่ยังแสดงให้เห็นว่าพวกเขาใช้ในโลกที่ขับเคลื่อนด้วยเทคโนโลยีในปัจจุบันและกำหนดขั้นตอนสำหรับการดูอย่างละเอียดเกี่ยวกับวิธีการชาร์จแต่ละวิธีการทำงานและความก้าวหน้าทางเทคโนโลยีการชาร์จแบตเตอรี่

แคตตาล็อก

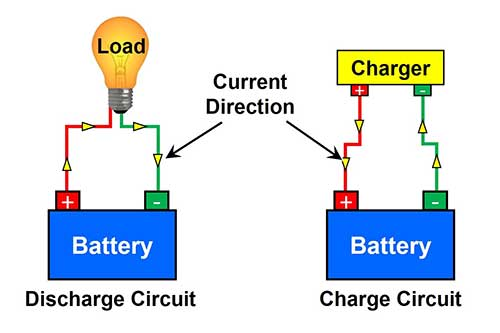

รูปที่ 1: การชาร์จแบตเตอรี่ใช้งานได้

การชาร์จแรงดันไฟฟ้าคงที่

การชาร์จแรงดันไฟฟ้าคงที่ (CV) เป็นวิธีที่แรงดันไฟฟ้าที่ใช้กับแบตเตอรี่ยังคงได้รับการแก้ไขตลอดกระบวนการชาร์จสิ่งนี้แตกต่างจากการชาร์จกระแสคงที่ (CC) ซึ่งกระแสจะคงที่ในขณะที่แรงดันไฟฟ้าแตกต่างกันไปในการชาร์จ CV แบตเตอรี่จะถูกชาร์จจนกว่าจะถึงระดับแรงดันไฟฟ้าที่กำหนดไว้ล่วงหน้าณ จุดนี้แรงดันไฟฟ้าจะถูกเก็บรักษาไว้และกระแสจะลดลงเมื่อแบตเตอรี่ใกล้ชาร์จเต็มวิธีนี้ช่วยให้มั่นใจได้ว่าแรงดันไฟฟ้าจะอยู่ในช่วงที่ปลอดภัยป้องกันการชาร์จไฟมากเกินไปและความเสียหายของแบตเตอรี่ที่อาจเกิดขึ้น

วิธีการชาร์จนี้จำเป็นต้องใช้ในขั้นตอนสุดท้ายของการชาร์จแบตเตอรี่ลิเธียมไอออนมันให้การควบคุมแรงดันไฟฟ้าที่แม่นยำเพื่อให้มั่นใจว่าแต่ละเซลล์ในชุดแบตเตอรี่จะถึงระดับประจุที่ดีที่สุดโดยไม่เกินขีด จำกัด แรงดันไฟฟ้าสูงสุดที่อาจเป็นอันตรายต่อเคมีและอายุการใช้งานของแบตเตอรี่

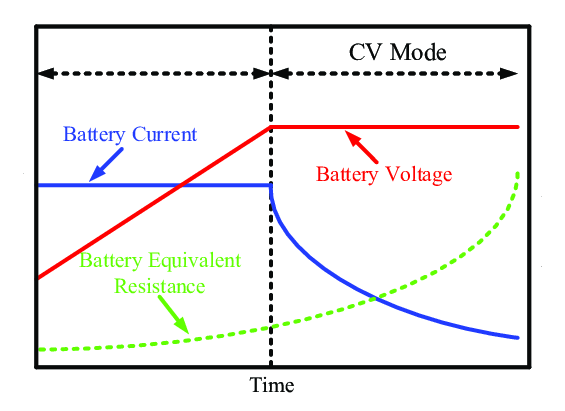

รูปที่ 2: กราฟของการชาร์จแรงดันไฟฟ้าคงที่ (CV)

การชาร์จแรงดันไฟฟ้า (CV) คงที่แค่ไหน?

นี่คือรายละเอียดรายละเอียดของขั้นตอนการชาร์จ CV:

ในระหว่างเฟสกระแสคงที่ (CC) แบตเตอรี่จะถูกชาร์จจนกว่าจะถึงเกณฑ์แรงดันไฟฟ้าที่เฉพาะเจาะจงใกล้เคียงกับความจุสูงสุด (ประมาณ 4.2 โวลต์ต่อเซลล์สำหรับแบตเตอรี่ลิเธียมไอออนส่วนใหญ่)

เมื่อถึงเกณฑ์นี้แล้ววงจรการชาร์จจะเปลี่ยนจากโหมด CC เป็น CVเครื่องชาร์จจะใช้แรงดันไฟฟ้าคงที่กับแบตเตอรี่

ในช่วงเริ่มต้นของเฟส CV กระแสการชาร์จจะสูงเมื่อแรงดันไฟฟ้าของเซลล์ใกล้กับแรงดันไฟฟ้าที่ชาร์จกระแสจะค่อยๆลดลงสิ่งนี้เกิดขึ้นเนื่องจากความแตกต่างที่อาจเกิดขึ้นระหว่างเครื่องชาร์จและแบตเตอรี่จะลดลงโดยการ จำกัด การไหลของกระแสในปัจจุบันตามกฎหมายของโอห์ม

ในขณะที่แบตเตอรี่ยังคงชาร์จกระแสไฟฟ้าน้อยลงเพื่อรักษาแรงดันไฟฟ้าการลดลงของกระแสไฟฟ้านี้บ่งชี้ว่าแบตเตอรี่ใกล้จะมีความสามารถในการชาร์จเต็ม

กระบวนการชาร์จสิ้นสุดลงเมื่อกระแสลดลงเหลือเพียงเล็กน้อยของอัตราการชาร์จเริ่มต้นซึ่งมักจะประมาณ 10% ของกระแสเริ่มต้นการลดลงของสัญญาณปัจจุบันว่าแบตเตอรี่ชาร์จเต็ม

การชาร์จกระแสไฟฟ้าคงที่

การชาร์จกระแสไฟฟ้าคงที่ (CC) เป็นวิธีการชาร์จแบตเตอรี่ซึ่งกระแสคงที่จะถูกส่งไปยังแบตเตอรี่จนกว่าจะถึงระดับแรงดันไฟฟ้าที่เฉพาะเจาะจงซึ่งแตกต่างจากการชาร์จแรงดันไฟฟ้าคงที่ (CV) ซึ่งแรงดันไฟฟ้ายังคงคงที่และกระแสจะลดลงเมื่อชาร์จแบตเตอรี่การชาร์จ CC จะรักษากระแสคงที่ตลอดกระบวนการชาร์จกระแสไฟฟ้านี้ถูกระบุโดยผู้ผลิตแบตเตอรี่หรือกำหนดตามลักษณะของแบตเตอรี่เมื่อกระแสคงที่ไหลเข้าสู่แบตเตอรี่แรงดันไฟฟ้าจะเพิ่มขึ้นเมื่อแบตเตอรี่ถึงเกณฑ์แรงดันไฟฟ้าที่กำหนดวิธีการชาร์จอาจเปลี่ยนเป็นการชาร์จแรงดันไฟฟ้าคงที่เพื่อให้วงจรเสร็จสมบูรณ์เพื่อให้แน่ใจว่าแบตเตอรี่จะถูกชาร์จเต็มโดยไม่ต้องชาร์จมากเกินไป

หลักการพื้นฐานของการชาร์จ CC เกี่ยวข้องกับการทำให้กระแสไฟฟ้าไหลเข้าสู่ค่าคงที่ของแบตเตอรี่ตลอดระยะการชาร์จสิ่งนี้สามารถทำได้โดยใช้วงจรควบคุมปัจจุบันหรืออุปกรณ์ที่ตรวจสอบและปรับเอาต์พุตปัจจุบันให้ตรงกับระดับที่ต้องการวิธีนี้ช่วยให้มั่นใจได้ว่าการถ่ายโอนพลังงานอย่างมีประสิทธิภาพและลดความเครียดในเซลล์แบตเตอรี่การชาร์จกระแสไฟฟ้าคงที่ใช้กันอย่างแพร่หลายในการใช้งานที่หลากหลายรวมถึงอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคยานพาหนะไฟฟ้าและอุปกรณ์อุตสาหกรรมเนื่องจากความเรียบง่ายและประสิทธิผลในการชาร์จแบตเตอรี่อย่างปลอดภัยและน่าเชื่อถือ

รูปที่ 3: กราฟของการชาร์จกระแสคงที่

เทคโนโลยีที่เกิดขึ้นใหม่ในการชาร์จค่าคงที่ของแบตเตอรี่ (CC)

ความก้าวหน้าในสาขานี้ได้รับแรงผลักดันจากความต้องการโซลูชั่นการชาร์จที่มีประสิทธิภาพมากขึ้นเร็วขึ้นและปลอดภัยยิ่งขึ้นโดยมุ่งเน้นไปที่วัสดุที่เป็นนวัตกรรมระบบการจัดการแบตเตอรี่และอัลกอริทึมอัจฉริยะด้านล่างนี้เป็นภาพรวมที่น่าสนใจของเทคโนโลยีที่เกิดขึ้นใหม่เหล่านี้:

หมวดหมู่	เทคโนโลยี	คำอธิบาย	ประโยชน์
วัสดุอิเล็กโทรด	แอโนดซิลิกอน	ซิลิกอนสามารถเก็บลิเธียมได้อีกสิบเท่า ไอออนกว่ากราไฟท์นำไปสู่ความหนาแน่นของพลังงานที่สูงขึ้นและการชาร์จที่รวดเร็ว	ความหนาแน่นของพลังงานที่สูงขึ้นการชาร์จเร็วขึ้น
	แอโนดโลหะลิเธียม	โลหะลิเธียมมีความจุสูงขึ้น แต่ โพสท่าความเสี่ยงของการลัดวงจรจาก dendritesโซลูชั่นรวมถึงขั้นสูง อิเล็กโทรไลต์และการออกแบบโซลิดสเตต	กำลังการผลิตที่สูงขึ้นเพิ่มความปลอดภัย
ระบบการจัดการแบตเตอรี่ (BMS)	การชาร์จ CC แบบปรับตัว	ตรวจสอบค่าใช้จ่ายของแต่ละเซลล์อุณหภูมิ และสุขภาพการปรับปัจจุบันตามเวลาจริงโดยใช้การเรียนรู้ของเครื่องจักรและ อัลกอริทึมขั้นสูง	ประสิทธิภาพที่เหมาะสมแบตเตอรี่เป็นเวลานาน ชีวิต
การชาร์จ CC ไร้สาย	การมีเพศสัมพันธ์แบบอุปนัย เรโซแนนซ์แม่เหล็ก	เทคนิคที่ให้พลังงานที่มีประสิทธิภาพ ถ่ายโอนในระยะทางสั้น ๆ โดยไม่มีตัวเชื่อมต่อทางกายภาพตอนนี้ถูกปรับขนาด สำหรับแอพพลิเคชั่นขนาดใหญ่เช่น EVs	การเติมพลังงานที่ไร้รอยต่ออย่างรวดเร็วสำหรับ EVS
นาโนเทคโนโลยี	ท่อนาโนคาร์บอนและกราฟีน	วัสดุที่มีโครงสร้างนาโนที่มีความพิเศษ การนำไฟฟ้าและพื้นที่ผิวรวมอยู่ในแบตเตอรี่ อิเล็กโทรดเพื่อลดเวลาการชาร์จและปรับปรุงความทนทาน	การชาร์จที่เร็วขึ้นแบตเตอรี่ที่ดีขึ้น ความทน
	ระบบลูกผสม Supercapacitor-Battery	การรวม supercapacitors เพื่ออย่างรวดเร็ว การชาร์จระหว่างเฟส CC พร้อมแบตเตอรี่สำหรับการจัดเก็บพลังงานสูง	ความหนาแน่นพลังงานสูงและพลังงานอย่างรวดเร็ว ความสามารถในการชาร์จ
ซอฟต์แวร์และการควบคุม	การสร้างแบบจำลอง AI และการทำนาย	ใช้การวิเคราะห์ข้อมูลมากมายเพื่อกำหนด พารามิเตอร์การชาร์จที่ดีที่สุดการเรียนรู้จากรอบก่อนหน้าเพื่อปรับแต่งการชาร์จ โปรไฟล์และป้องกันการชาร์จมากเกินไปและความร้อนสูงเกินไป	เร็วขึ้นปลอดภัยและมีประสิทธิภาพมากขึ้น การชาร์จ
การรวม IoT	เครื่องชาร์จและแบตเตอรี่ที่เปิดใช้งาน IoT	ช่วยให้การสื่อสารระหว่างเครื่องชาร์จ แบตเตอรี่และระบบส่วนกลางเพื่อเพิ่มประสิทธิภาพตารางการชาร์จและตรวจสอบ สุขภาพแบตเตอรี่แบบเรียลไทม์	การประหยัดต้นทุนการปรับสมดุลโหลดกริด การตรวจสอบแบบเรียลไทม์สำหรับอายุการใช้งานและความน่าเชื่อถือของแบตเตอรี่แบบเรียล
กฎระเบียบและมาตรฐาน	ความพยายามด้านกฎระเบียบและมาตรฐาน	กำหนดแนวทางสำหรับความปลอดภัยและ การใช้เทคโนโลยีการชาร์จ CC ใหม่อย่างมีประสิทธิภาพทำให้มั่นใจได้ว่า ความเข้ากันได้และความปลอดภัยในการใช้งานและผู้ผลิตที่แตกต่างกัน	อำนวยความสะดวกในการรวมตลาดมั่นใจ ความปลอดภัยและความเข้ากันได้

การชาร์จแรงดันไฟฟ้าคงที่/ค่าคงที่ (CVCC)

ไฮบริด CVCC (แรงดันคงที่กระแสคงที่) การชาร์จเป็นวิธีที่ทันสมัยในการชาร์จแบตเตอรี่มันใช้ทั้งแรงดันไฟฟ้าคงที่และเทคนิคปัจจุบันคงที่เพื่อให้กระบวนการชาร์จดีขึ้นเป้าหมายหลักของการชาร์จ CVCC แบบไฮบริดคือการทำให้แบตเตอรี่ใช้งานได้นานขึ้นชาร์จอย่างปลอดภัยและทำงานได้อย่างมีประสิทธิภาพวิธีนี้มีประโยชน์สำหรับรถยนต์ไฟฟ้าอุปกรณ์ผู้บริโภคและการจัดเก็บพลังงานทดแทน

การชาร์จแบบดั้งเดิมใช้แรงดันไฟฟ้าคงที่หรือกระแสคงที่ตลอดเวลาในการชาร์จกระแสไฟฟ้าคงที่ (CC) แบตเตอรี่จะได้รับกระแสคงที่จนกว่าจะถึงแรงดันไฟฟ้าที่แน่นอนในการชาร์จแรงดันไฟฟ้าคงที่ (CV) แบตเตอรี่จะได้รับแรงดันไฟฟ้าคงที่ในขณะที่กระแสไฟฟ้าลดลงอย่างช้าๆเมื่อแบตเตอรี่เติมเต็มการชาร์จ CVCC แบบไฮบริดรวมสองวิธีเหล่านี้เพื่อแก้ไขปัญหาและใช้จุดแข็งของพวกเขา

วัตถุประสงค์ของการชาร์จ CVCC แบบไฮบริดคือสามเท่าก่อนอื่นมันมีจุดมุ่งหมายเพื่อลดเวลาการชาร์จในขณะที่เติมแบตเตอรี่ให้ปลอดภัยสิ่งนี้สำคัญมากสำหรับสิ่งต่าง ๆ เช่นรถยนต์ไฟฟ้าที่ต้องการการชาร์จอย่างรวดเร็วเพื่อลดการหยุดทำงานประการที่สองมันช่วยให้แบตเตอรี่อยู่ได้นานขึ้นโดยการหลีกเลี่ยงการชาร์จมากเกินไปและความร้อนสูงเกินไปปัญหาทั่วไปด้วยการชาร์จแบบดั้งเดิมด้วยการควบคุมแรงดันไฟฟ้าและกระแสไฟฟ้าอย่างระมัดระวังการชาร์จ CVCC แบบไฮบริดช่วยลดการสึกหรอของเซลล์แบตเตอรี่สุดท้ายวิธีนี้ช่วยเพิ่มประสิทธิภาพการใช้พลังงานโดยการตรวจสอบให้แน่ใจว่าพลังงานที่ส่งมอบไปยังแบตเตอรี่ได้รับการปรับให้เหมาะสมลดการสูญเสียพลังงานและใช้พลังงานที่มีอยู่ให้ดีขึ้น

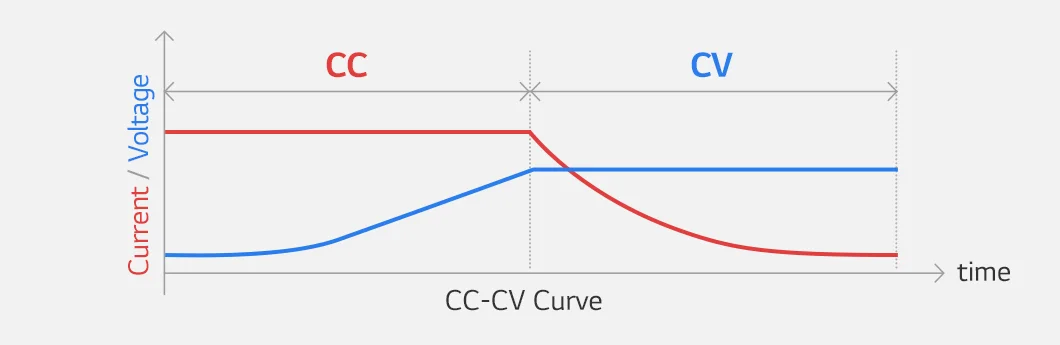

รูปที่ 4: กราฟของการชาร์จ CVCC

การชาร์จแรงดันไฟฟ้าคงที่/ค่าคงที่ (CVCC) ทำงานอย่างไร

ระยะเริ่มต้น: กระแสสูง

วิธีการชาร์จแรงดันไฟฟ้าคงที่/ค่าคงที่ (CVCC) แบบไฮบริดเริ่มต้นด้วยการชาร์จแบตเตอรี่ด้วยกระแสสูงในช่วงนี้ระบบการชาร์จจะส่งกระแสแบตเตอรี่ที่สอดคล้องและสูงโดยไม่คำนึงถึงแรงดันไฟฟ้าวิธีนี้จะชาร์จแบตเตอรี่อย่างรวดเร็วในระดับความจุภายในเวลาอันสั้นเฟสปัจจุบันสูงจำเป็นสำหรับการนำแบตเตอรี่เข้าสู่สถานะที่ใช้งานได้อย่างรวดเร็ว

เมื่อแบตเตอรี่ดูดซับกระแสที่เข้ามาแรงดันไฟฟ้าก็จะเพิ่มขึ้นระบบชาร์จตรวจสอบแรงดันไฟฟ้าและกระแสไฟฟ้าของแบตเตอรี่เพื่อให้แน่ใจว่าขีด จำกัด ด้านความปลอดภัยไม่เกินเฟสนี้มีประสิทธิภาพสำหรับแบตเตอรี่ที่สามารถจัดการอินพุตกระแสสูงได้โดยไม่มีความเสียหายหรือความร้อนมากเกินไประยะเวลาของเฟสนี้จะแตกต่างกันไปขึ้นอยู่กับประเภทของแบตเตอรี่และความจุ แต่มีจุดมุ่งหมายที่จะชาร์จแบตเตอรี่ไปยังระดับแรงดันไฟฟ้าที่กำหนดไว้อย่างรวดเร็ว

ช่วงการเปลี่ยนภาพ: การลดลงอย่างค่อยเป็นค่อยไปในปัจจุบัน

เมื่อแรงดันไฟฟ้าของแบตเตอรี่ใกล้กับเป้าหมายระบบการชาร์จจะเปลี่ยนเป็นเฟสที่สองซึ่งปัจจุบันจะลดลงเมื่อแบตเตอรี่ถึงเกณฑ์แรงดันไฟฟ้าที่เฉพาะเจาะจงระบบจะลดกระแสไฟฟ้าในขณะที่ยังคงค่าคงที่แรงดันไฟฟ้าสิ่งนี้จะช่วยป้องกันการชาร์จมากเกินไปและลดความเครียดในเซลล์แบตเตอรี่

ขั้นตอนการเปลี่ยนแปลงต้องการความสมดุลระหว่างการรักษาแรงดันไฟฟ้าคงที่และทำให้มั่นใจได้ว่าการอยู่ในปัจจุบันอยู่ในระดับที่ปลอดภัยระบบใช้อัลกอริทึมและกลไกการตอบรับเพื่อตรวจสอบสถานะของแบตเตอรี่และปรับกระแสไฟฟ้าเป้าหมายคือการนำแบตเตอรี่เข้ามาใกล้ความจุเต็มในขณะที่ลดความเสี่ยงมากเกินไปขั้นตอนนี้ปรับอินพุตพลังงานเพื่อให้แน่ใจว่าประสิทธิภาพการชาร์จและความปลอดภัยที่ดีที่สุด

ขั้นตอนสุดท้าย: ไปถึงเป้าหมายแรงดันไฟฟ้า

ในขั้นตอนสุดท้ายระบบการชาร์จจะรักษาแรงดันไฟฟ้าคงที่ในขณะที่อนุญาตให้กระแสไฟฟ้าลดลงเป็นศูนย์เมื่อแบตเตอรี่ใกล้ชาร์จเต็มรูปแบบกระแสต้องรักษาแรงดันไฟฟ้าคงที่จะลดลงเฟสนี้ช่วยให้มั่นใจได้ว่าแบตเตอรี่จะถูกชาร์จเต็มโดยไม่ต้องชาร์จมากเกินไปหรือก่อให้เกิดความเสียหาย

การรักษาแรงดันไฟฟ้าคงที่ในขั้นตอนนี้จะช่วยให้แบตเตอรี่สามารถทำให้รอบการชาร์จเสร็จสมบูรณ์ได้อย่างปลอดภัยและมีประสิทธิภาพระบบการชาร์จยังคงตรวจสอบแรงดันไฟฟ้าและกระแสไฟฟ้าของแบตเตอรี่อย่างต่อเนื่องทำให้การปรับแบบเรียลไทม์เพื่อให้แรงดันไฟฟ้ามีเสถียรภาพเมื่อกระแสถึงระดับน้อยที่สุดหรือเป็นศูนย์กระบวนการชาร์จจะเสร็จสมบูรณ์และแบตเตอรี่จะถูกชาร์จเต็ม

เฟสสุดท้ายนี้ช่วยเพิ่มความสามารถในการชาร์จและความพร้อมของแบตเตอรี่ให้ได้มากที่สุดด้วยการควบคุมแรงดันไฟฟ้าและกระแสตลอดกระบวนการวิธีการ Hybrid CVCC ให้วิธีที่เชื่อถือได้และมีประสิทธิภาพในการชาร์จแบตเตอรี่เพิ่มประสิทธิภาพและยืดอายุการใช้งาน

การชาร์จพลังงานคงที่

การชาร์จพลังงานคงที่ใช้วิธีการแบบไดนามิกมันเริ่มต้นด้วยกระแสสูงเมื่อแรงดันแบตเตอรี่ต่ำและลดกระแสเมื่อแรงดันไฟฟ้าเพิ่มขึ้นวิธีนี้ปรับการส่งพลังงานตามสถานะของแบตเตอรี่เพิ่มประสิทธิภาพการชาร์จและลดความเครียดของแบตเตอรี่

การชาร์จพลังงานคงที่เป็นเทคนิคที่ใช้เป็นหลักสำหรับการชาร์จแบตเตอรี่ซึ่งพลังงานอินพุตจะคงที่ตลอดวงจรการชาร์จพลังงานที่กำหนดเป็นอัตราการถ่ายโอนพลังงานคำนวณโดยการคูณแรงดันไฟฟ้า (V) และปัจจุบัน (i) (p = v x i)ในวิธีนี้เมื่อแรงดันไฟฟ้าของแบตเตอรี่เพิ่มขึ้นกระแสจะถูกปรับเพื่อให้แน่ใจว่าพลังงานคงที่วิธีการนี้เพิ่มประสิทธิภาพขั้นตอนเริ่มต้นเมื่อแบตเตอรี่สามารถยอมรับอัตราการถ่ายโอนพลังงานที่สูงขึ้นได้อย่างปลอดภัยโดยไม่ต้องมีความร้อนสูงเกินไปหรือความเครียด

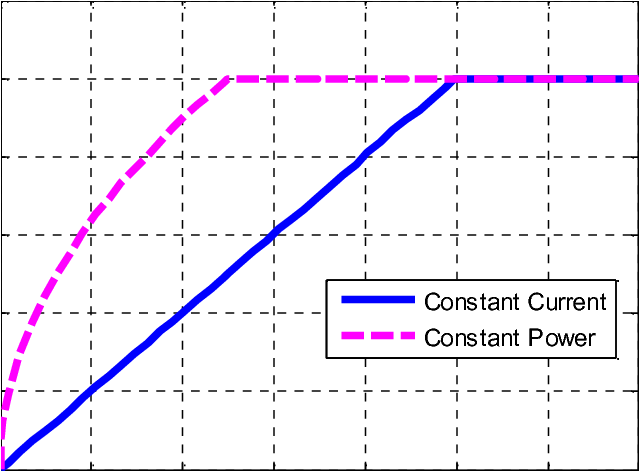

รูปที่ 5: กราฟของกระแสไฟฟ้าคงที่กับการชาร์จพลังงานคงที่

มันแตกต่างจากวิธีการชาร์จอื่น ๆ อย่างไร

การชาร์จพลังงานคงที่นั้นแตกต่างจากวิธีการทั่วไปเช่นกระแสคงที่ (CC) และการชาร์จแรงดันไฟฟ้าคงที่ (CV)ในการชาร์จกระแสไฟฟ้าคงที่เครื่องชาร์จจะให้กระแสคงที่กับแบตเตอรี่แม้ว่าแรงดันไฟฟ้าจะเปลี่ยนไปสิ่งนี้ใช้งานได้ดีในตอนแรก แต่มีประสิทธิภาพน้อยลงเมื่อแบตเตอรี่ได้รับฟูลเลอร์อาจทำให้เกิดแรงดันไฟฟ้ามากเกินไปและทำให้แบตเตอรี่เครียดมากเกินไป

การชาร์จแรงดันไฟฟ้าคงที่ตั้งค่าเครื่องชาร์จเป็นแรงดันคงที่และกระแสจะลดลงเมื่อแบตเตอรี่เติมเต็มสิ่งนี้จะช่วยหลีกเลี่ยงการชาร์จมากเกินไปและทำให้มั่นใจได้ว่าการชาร์จแบตเตอรี่อย่างเต็มที่โดยไม่ต้องเกินขีด จำกัด แรงดันไฟฟ้า

การชาร์จพลังงานคงที่พยายามรวมจุดที่ดีของทั้งสองวิธีมันปรับทั้งกระแสและแรงดันไฟฟ้าเพื่อให้ระดับพลังงานคงที่สิ่งนี้สามารถชาร์จแบตเตอรี่ได้อย่างรวดเร็วในตอนแรกเช่นกระแสคงที่จากนั้นช้าลงเมื่อแรงดันไฟฟ้าของแบตเตอรี่เพิ่มขึ้นเช่นแรงดันไฟฟ้าคงที่วิธีนี้ช่วยจัดการความเครียดในแบตเตอรี่ทำให้เป็นทางเลือกที่ดีสำหรับสิ่งที่ต้องการการชาร์จอย่างรวดเร็วและอายุการใช้งานแบตเตอรี่ที่ยาวนานเช่นรถยนต์ไฟฟ้าและอุปกรณ์ความจุสูง

การชาร์จแรงดันไฟฟ้าคงที่ (CPCV)

แรงดันไฟฟ้าคงที่ (CPCV) รวมสองวิธี: แรงดันไฟฟ้าคงที่ (CV) และพลังงานคงที่ (CP)ในโหมด CV เครื่องชาร์จช่วยให้แรงดันคงที่เพื่อหลีกเลี่ยงการชาร์จแบตเตอรี่มากเกินไปเมื่อเกือบเต็มในโหมด CP ที่ใช้เมื่อเริ่มต้นเครื่องชาร์จจะให้พลังงานในอัตราคงที่สำหรับการชาร์จอย่างรวดเร็วจัดการความร้อนและความเครียดของแบตเตอรี่

วิธีนี้เริ่มต้นด้วยพลังงานคงที่เพื่อส่งพลังงานอย่างรวดเร็วที่กระแสสูงเมื่อแรงดันแบตเตอรี่ต่ำเมื่อแบตเตอรี่ใกล้ชาร์จเต็มรูปแบบจะเปลี่ยนเป็นการชาร์จแรงดันไฟฟ้าคงที่เพื่อปรับกระบวนการและป้องกันแรงดันไฟฟ้าเกินกลยุทธ์นี้มีประสิทธิภาพสำหรับการชาร์จแบตเตอรี่อย่างรวดเร็วถึงความจุที่สำคัญก่อนที่จะเพิ่มประสิทธิภาพขั้นตอนการชาร์จขั้นสุดท้ายเพื่อให้มั่นใจถึงประสิทธิภาพและความปลอดภัย

CPCV ทำงานร่วมกับแบตเตอรี่ประเภทต่าง ๆ เช่นลิเธียมไอออนที่ต้องการการชาร์จอย่างระมัดระวังระบบสลับระหว่าง CP และ CV ตามระดับการชาร์จของแบตเตอรี่และปัจจัยอื่น ๆ

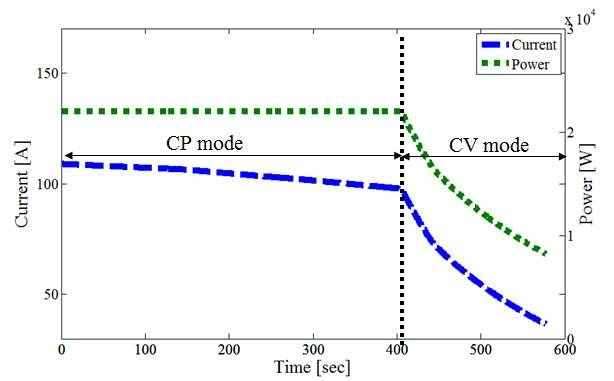

รูปที่ 6: กราฟของการชาร์จแรงดันไฟฟ้าคงที่พลังงานคงที่ (CPCV)

ประเภทของแบตเตอรี่และอุปกรณ์ที่ได้รับประโยชน์มากที่สุดจากการชาร์จ CPCV

แบตเตอรี่เหมาะที่สุดสำหรับการชาร์จ CPCV

การชาร์จ CPCV (แรงดันไฟฟ้าคงที่พลังงานคงที่) เป็นประโยชน์สำหรับแบตเตอรี่ลิเธียมไอออน (Li-ion) และลิเธียมโพลีเมอร์ (LIPO) แบตเตอรี่แบตเตอรี่เหล่านี้เป็นเรื่องธรรมดาในอุปกรณ์ไฮเทคที่ทันสมัยการชาร์จ CPCV เริ่มต้นด้วยเฟสพลังงานคงที่ซึ่งแบตเตอรี่ดูดซับพลังงานจำนวนมากได้อย่างรวดเร็วโดยไม่ต้องกระทบระดับแรงดันสูงเร็วเกินไปเมื่อแบตเตอรี่ถึงแรงดันไฟฟ้าที่แน่นอนการชาร์จจะเปลี่ยนไปเป็นเฟสแรงดันไฟฟ้าคงที่ทำให้แรงดันไฟฟ้าคงที่เพื่อให้กระบวนการชาร์จเสร็จสมบูรณ์อย่างปลอดภัยโดยไม่ต้องเครียดหรือร้อนเกินไปแบตเตอรี่

อุปกรณ์ที่ได้รับจากการชาร์จ CPCV

•สมาร์ทโฟนและแท็บเล็ต: อุปกรณ์เหล่านี้ต้องการการชาร์จอย่างรวดเร็วและมีประสิทธิภาพเพื่อเพิ่มอายุการใช้งานแบตเตอรี่และประสิทธิภาพ

•แล็ปท็อป: คล้ายกับสมาร์ทโฟนแล็ปท็อปได้รับประโยชน์จากการชาร์จอย่างรวดเร็ว แต่ปลอดภัยช่วยรักษาสุขภาพแบตเตอรี่ให้มีการใช้งานแบตเตอรี่เป็นเวลานาน

•ยานพาหนะไฟฟ้า (EVs): EVs มีชุดแบตเตอรี่ขนาดใหญ่ที่ได้รับประโยชน์จากการชาร์จ CPCVวิธีการชาร์จแบตเตอรี่เป็นระดับสูงอย่างรวดเร็วก่อนที่จะเปลี่ยนเป็นแรงดันไฟฟ้าคงที่เพื่อให้กระบวนการเสร็จสิ้นอย่างปลอดภัย

•เครื่องมือไฟฟ้า: แบตเตอรี่ความจุสูงในเครื่องมือไฟฟ้าสามารถชาร์จใหม่ได้อย่างรวดเร็วและปลอดภัยด้วย CPCV ลดเวลาหยุดทำงานและทำให้มั่นใจว่าเครื่องมือพร้อมใช้งาน

การชาร์จชีพจร

การชาร์จพัลส์เป็นวิธีที่ใช้ในการชาร์จแบตเตอรี่โดยใช้การระเบิดของกระแสสูงตามด้วยช่วงเวลาที่เหลือโดยไม่มีกระแสไฟฟ้าหรือการปล่อยสั้น ๆซึ่งแตกต่างจากวิธีการดั้งเดิมที่ใช้กระแสคงที่ของกระแสไฟฟ้าการชาร์จพัลส์เกี่ยวข้องกับวัฏจักรของการชาร์จและการพักเทคนิคนี้มีวัตถุประสงค์เพื่อทำซ้ำกระบวนการชาร์จตามธรรมชาติที่พบในระบบชีวภาพเพิ่มความสมดุลระหว่างอินพุตพลังงานและความเสถียรทางเคมีของแบตเตอรี่

วิธีนี้สามารถปรับแต่งสำหรับแบตเตอรี่ชนิดต่าง ๆ เช่นตะกั่วกรด, นิกเกิล-แคดเมียม (NICD), นิกเกิล-โลหะไฮไดรด์ (NIMH) และแบตเตอรี่ลิเธียมไอออนแต่ละประเภทอาจต้องใช้การกำหนดค่าพัลส์ที่ไม่ซ้ำกันรวมถึงการเปลี่ยนแปลงของความแข็งแรงของพัลส์ระยะเวลาและช่วงเวลาที่เหลือ

พัลส์ชาร์จผลประโยชน์ที่ยิ่งใหญ่อย่างหนึ่งคือลดการก่อตัวของ dendrites ในแบตเตอรี่ลิเธียมไอออนDendrites เป็นโครงสร้างที่มีลักษณะคล้ายเข็มที่สามารถเกิดขึ้นได้ในระหว่างการชาร์จและทำให้เกิดวงจรสั้น ๆ ลดอายุการใช้งานแบตเตอรี่และความปลอดภัยลักษณะการหยุดการชาร์จชีพจรแบบหยุดและเริ่มต้นช่วยควบคุมวิธีการสะสมของลิเธียมบนขั้วไฟฟ้าลดความเสี่ยงของการก่อตัวของ dendrites

การชาร์จพัลส์สามารถปรับปรุงประสิทธิภาพของแบตเตอรี่และอายุการใช้งานโดยการลดความร้อนในระหว่างการชาร์จสิ่งนี้จะช่วยให้แบตเตอรี่อยู่ในอุณหภูมิที่เหมาะสมรักษาความสามารถและยืดอายุการใช้งานนี่เป็นสิ่งสำคัญสำหรับแบตเตอรี่ที่มีความจุสูงในยานพาหนะไฟฟ้าและอุปกรณ์อิเล็กทรอนิกส์แบบพกพา

การชาร์จพัลส์ยังสามารถเร่งกระบวนการชาร์จโดยไม่ทำลายแบตเตอรี่ช่วยให้สามารถฟื้นฟูพลังงานได้เร็วขึ้นเมื่อเทียบกับการชาร์จในปัจจุบันอย่างต่อเนื่องและเป็นประโยชน์สำหรับแอปพลิเคชันที่ต้องใช้เวลาเติมเงินอย่างรวดเร็วเช่นระบบพลังงานฉุกเฉินหรือในระหว่างการหยุดยานยนต์ระยะสั้น

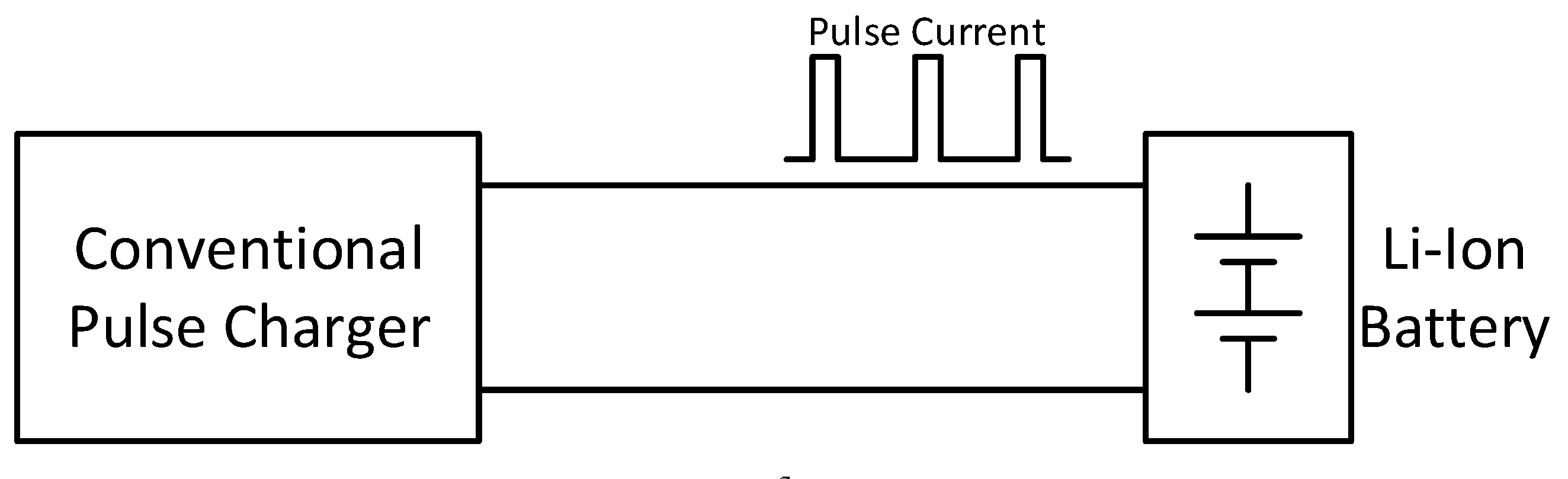

รูปที่ 7: การชาร์จพัลส์ของแบตเตอรี่ลิเธียมไอออน

การชาร์จชีพจรทำงานอย่างไร？

การชาร์จพัลส์เป็นวิธีการขั้นสูงสำหรับการชาร์จแบตเตอรี่ที่มีจุดมุ่งหมายเพื่อปรับปรุงประสิทธิภาพและอายุการใช้งานของแบตเตอรี่แบบชาร์จไฟได้เช่นนิกเกิลแคดเมียม (NICD), นิกเกิล-โลหะไฮไดรด์ (NIMH) และเซลล์ลิเธียมไอออน (Li-ion)ซึ่งแตกต่างจากการชาร์จกระแสไฟฟ้าโดยตรงแบบต่อเนื่อง (DC) แบบดั้งเดิมการชาร์จพัลส์ให้ประจุในระยะสั้น, การระเบิดหรือพัลส์ควบคุมวิธีนี้เพิ่มประสิทธิภาพกระบวนการชาร์จและแก้ไขปัญหาแบตเตอรี่ทั่วไปเช่นความร้อนสูงเกินไปและ "เอฟเฟกต์หน่วยความจำ" ในแบตเตอรี่ NICD

การชาร์จพัลส์ทำงานโดยการใช้กระแสไฟฟ้าที่สูงขึ้นเป็นระยะ ๆ ในช่วงเวลาสั้น ๆ ตามด้วยช่วงเวลาที่เหลือโดยไม่มีกระแสไฟฟ้าพัลส์เหล่านี้จะลดความเครียดจากความร้อนโดยรวมบนแบตเตอรี่โดยอนุญาตให้ความร้อนกระจายไปในช่วงเวลาที่เหลือลดการเพิ่มขึ้นของอุณหภูมิและความเสียหายที่อาจเกิดขึ้น

Pulse Chargers ใช้พัลส์หลักสองประเภท:

•พัลส์ชาร์จ: พัลส์กระแสสูงที่ชาร์จแบตเตอรี่อย่างรวดเร็วแอมพลิจูดระยะเวลาและความถี่ของพัลส์เหล่านี้แตกต่างกันไปขึ้นอยู่กับประเภทและเงื่อนไขของแบตเตอรี่

•พัลส์ปล่อย: บางครั้งสลับกับพัลส์ประจุ, สิ่งเหล่านี้ช่วยทำลายอิเล็กโทรไลต์แบตเตอรี่และลดเอฟเฟกต์หน่วยความจำในแบตเตอรี่ NICD

เครื่องชาร์จควบคุมระยะเวลาของพัลส์ชาร์จและช่วงเวลาระหว่างพวกเขาโดยใช้กลไกการตอบรับที่ตรวจสอบพารามิเตอร์แบตเตอรี่เช่นแรงดันไฟฟ้าและอุณหภูมิข้อเสนอแนะนี้ช่วยให้เครื่องชาร์จสามารถปรับกระบวนการชาร์จเพิ่มการยอมรับการชาร์จของแบตเตอรี่และสุขภาพโดยรวม

การชาร์จหยด

การชาร์จแบบหยดเป็นเทคนิคที่ใช้ในการเก็บแบตเตอรี่ที่ชาร์จเต็มในขณะที่หลีกเลี่ยงการชาร์จมากเกินไปมันทำงานได้โดยการส่งกระแสไฟฟ้าขนาดเล็กที่สอดคล้องกับแบตเตอรี่จับคู่กับอัตราการจ่ายเองตามธรรมชาติวิธีนี้มีประโยชน์สำหรับอุปกรณ์ที่ไม่ได้ใช้บ่อยเพื่อให้แน่ใจว่าพวกเขายังคงชาร์จและพร้อมโดยไม่ต้องทำร้ายสุขภาพของแบตเตอรี่

กระบวนการนี้ใช้กระแสน้อยที่สุดต่อเนื่องเหมาะสำหรับการรักษาประจุของแบตเตอรี่ในระยะเวลานานอัตราการชาร์จช้าช่วยให้แบตเตอรี่แข็งแรงและพร้อมใช้งานแม้ว่าจะชาร์จเต็มในขณะที่มีประโยชน์สำหรับแบตเตอรี่สแตนด์บาย แต่ก็ไม่แนะนำให้ใช้แบตเตอรี่ NIMH และลิเธียมไอออนเนื่องจากอาจได้รับความเสียหายจากการชาร์จระดับต่ำเป็นเวลานาน

เป้าหมายหลักของการชาร์จแบบหยดคือการเก็บแบตเตอรี่ไว้อย่างดีที่สุดอย่างไม่มีกำหนดกระบวนการชาร์จแบบหยดนั้นเกี่ยวข้องกับการควบคุมกระแสไฟฟ้าที่ไหลเข้าสู่แบตเตอรี่อย่างระมัดระวังเครื่องชาร์จจะตรวจสอบแรงดันไฟฟ้าของแบตเตอรี่ก่อนเพื่อตัดสินใจว่าจะให้กระแสไฟฟ้าเท่าใดหากแรงดันไฟฟ้าต่ำกว่าเป้าหมายเครื่องชาร์จจะจ่ายกระแสไฟฟ้าที่สูงขึ้นเพื่อชาร์จเมื่อถึงแรงดันไฟฟ้าเป้าหมายแล้วเครื่องชาร์จจะเปลี่ยนเป็นกระแสที่ต่ำกว่าและคงที่ซึ่งตรงกับอัตราการสูญเสียตนเองของแบตเตอรี่วิธีการนี้ทำให้แบตเตอรี่ชาร์จเต็มโดยไม่เสี่ยงต่อการชาร์จมากเกินไปยืดอายุการใช้งานและประสิทธิภาพ

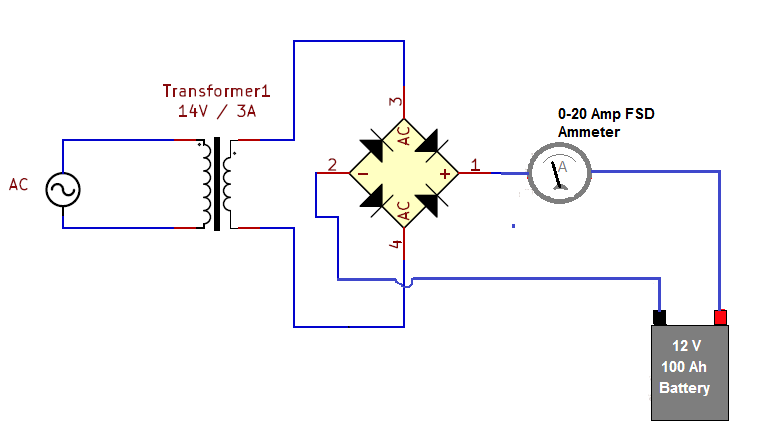

รูปที่ 8: การชาร์จแบตเตอรี่หยด

ความเหมาะสมสำหรับแบตเตอรี่และแอปพลิเคชันประเภทต่าง ๆ

แบตเตอรี่ตะกั่วกรด: การชาร์จทั้งแบบลอยและชีพจรมีความเหมาะสมการชาร์จแบบลอยมักจะเป็นที่ต้องการสำหรับการใช้งานที่อยู่กับที่เช่นระบบฉุกเฉิน

แบตเตอรี่นิกเกิล-แคดเมียม: แบตเตอรี่เหล่านี้สามารถใช้ทั้งการชาร์จพัลส์และลอยตัวเป็นประโยชน์เมื่อมีการชาร์จมากเกินไป

แบตเตอรี่ลิเธียมไอออน: สิ่งเหล่านี้ไม่เหมาะสำหรับการชาร์จหรือลอยตัวเนื่องจากความไวต่อการชาร์จมากเกินไปการชาร์จชีพจรที่มีการควบคุมการระเบิดและวงจรที่เหมาะสมเหมาะกว่าในการปกป้องและบำรุงรักษาแบตเตอรี่ลิเธียมไอออน

การชาร์จค่าคงที่หลายขั้นตอน (MCC)

การชาร์จกระแสไฟฟ้าคงที่หลายขั้นตอน (MCC) เป็นเทคนิคขั้นสูงสำหรับการชาร์จเซลล์แบตเตอรี่โดยเฉพาะอย่างยิ่งลิเธียมไอออนและแบตเตอรี่ตะกั่วกรดวิธีนี้เกี่ยวข้องกับขั้นตอนที่แตกต่างกันของการชาร์จกระแสคงที่แต่ละอันปรับให้เข้ากับเฟสที่แตกต่างกันของรอบการชาร์จของแบตเตอรี่เป้าหมายหลักของการชาร์จ MCC คือการปรับปรุงสุขภาพของแบตเตอรี่และอายุยืนโดยการปรับกระแสที่ส่งมอบในช่วงต่าง ๆ ของกระบวนการชาร์จ

ในขั้นตอนแรกกระแสคงที่ที่สูงกว่าจะถูกนำไปใช้เพื่อชาร์จแบตเตอรี่อย่างรวดเร็วไปยังส่วนหนึ่งของความจุเฟสนี้เรียกว่าการชาร์จจำนวนมากเพิ่มระดับการชาร์จของแบตเตอรี่อย่างมีประสิทธิภาพ

เมื่อแบตเตอรี่ถึงเกณฑ์แรงดันไฟฟ้าบางอย่างระบบการชาร์จจะเปลี่ยนไปเป็นเวทีด้วยกระแสที่ต่ำกว่าขั้นตอนเหล่านี้ให้การควบคุมที่ดีขึ้นป้องกันการชาร์จและลดความเครียดในเซลล์แบตเตอรี่การมอดูเลตอย่างระมัดระวังนี้ช่วยรักษาอายุการใช้งานและประสิทธิภาพของแบตเตอรี่

รูปที่ 9: กราฟของการชาร์จค่าคงที่หลายขั้นตอน (MCC)

ข้อดีของการเรียกเก็บเงิน MCC

ด้าน	การชาร์จ MCC
แบตเตอรี่ สุขภาพ	ลดความเครียดในระหว่างการชาร์จ
ปัจจุบัน การปรับ	ปรับตามระดับการชาร์จของแบตเตอรี่
ความร้อนสูงเกินไป การป้องกัน	ลดกระแสเมื่อประจุเพิ่มขึ้นเป็น ป้องกันความร้อนสูงเกินไป
แบตเตอรี่ อายุยืน	เพิ่มสุขภาพโดยรวมและอายุยืน
อุณหภูมิ การจัดการ	รักษาอุณหภูมิภายในช่วงที่เหมาะสม
แรงดันไฟฟ้า การจัดการ	ป้องกันความเครียดแรงดันไฟฟ้าที่มากเกินไป
ประสิทธิภาพ	ค่าใช้จ่ายอย่างรวดเร็วโดยไม่ต้องเสียสละ ความปลอดภัย
ความจุ และความมั่นคง	รักษากำลังการผลิตและความมั่นคงที่สูงขึ้น อายุการใช้งาน
แอปพลิเคชัน ความเหมาะสม	เหมาะสำหรับการใช้งานต่างๆ (อิเล็กทรอนิกส์ยานพาหนะ)

การชาร์จกระแสไฟฟ้าเรียว

การชาร์จกระแสไฟฟ้าเรียวซึ่งได้มาจากวิธีการแรงดันไฟฟ้าคงที่ลดกระแสการชาร์จเมื่อแรงดันไฟฟ้าของแบตเตอรี่เพิ่มขึ้นวิธีที่ง่ายกว่านี้ต้องมีการตรวจสอบอย่างรอบคอบเพื่อป้องกันการชาร์จมากเกินไปโดยเฉพาะอย่างยิ่งในแบตเตอรี่ตะกั่วกรดที่ปิดสนิทเพื่อหลีกเลี่ยงการย่อยสลายหรือความล้มเหลว

เมื่อชาร์จแบตเตอรี่ความต้านทานภายในจะเพิ่มขึ้นและอาจทำให้อุณหภูมิสูงขึ้นและความเสียหายที่อาจเกิดขึ้นได้หากกระแสการชาร์จสูงเริ่มต้นเหมือนเดิมการลดกระแสไฟฟ้าเครื่องชาร์จช่วยให้มั่นใจได้ว่าแบตเตอรี่จะมีกระแสน้อยลงเนื่องจากชาร์จมากขึ้นลดความเสี่ยงของความร้อนสูงเกินไปและยืดอายุการใช้งานของแบตเตอรี่

เมื่อเปรียบเทียบกับวิธีการชาร์จแบตเตอรี่อื่น ๆ การชาร์จกระแสไฟฟ้าเรียวนั้นง่ายกว่าและปลอดภัยกว่ามันแตกต่างจากเทคนิคที่ซับซ้อนมากขึ้นเช่นการชาร์จการชาร์จพัลส์หรือแรงดันไฟฟ้าคงที่/ค่าคงที่ (CC/CV) ที่ใช้สำหรับแบตเตอรี่ลิเธียมไอออนวิธีการเหล่านั้นสามารถชาร์จแบตเตอรี่ได้เร็วขึ้นและมีประสิทธิภาพมากขึ้น แต่ต้องการระบบขั้นสูงมากขึ้นเพื่อควบคุมกระบวนการชาร์จอย่างปลอดภัย

การชาร์จเรอ

ยังเป็นที่รู้จักกันในนามการสะท้อนกลับหรือการชาร์จชีพจรเชิงลบการชาร์จ Burp เกี่ยวข้องกับพัลส์คายประจุสั้น ๆ ในระหว่างการชาร์จการชาร์จ Burp เป็นวิธีที่ใช้ในการเพิ่มอายุการใช้งานที่ยืนยาวและประสิทธิภาพของแบตเตอรี่นิกเกิลเช่นนิกเกิลแคดเมียม (NICD) และแบตเตอรี่นิกเกิล-โลหะ (NIMH) แบตเตอรี่เทคนิคนี้เกี่ยวข้องกับการขัดจังหวะกระบวนการชาร์จโดยสั้น ๆ ด้วยพัลส์ปล่อยสั้น ๆการปล่อยสั้น ๆ เหล่านี้ปล่อยฟองก๊าซที่สะสมในเซลล์แบตเตอรี่ในระหว่างการชาร์จปกติการเปิดตัวครั้งนี้มักเรียกว่า "เรอ" ป้องกันการสะสมแรงดันและลดเอฟเฟกต์หน่วยความจำซึ่งเป็นเงื่อนไขที่สามารถลดความจุของแบตเตอรี่และอายุการใช้งานหากมีการชาร์จซ้ำซ้ำ ๆ โดยไม่ถูกปล่อยออกมาอย่างเต็มที่

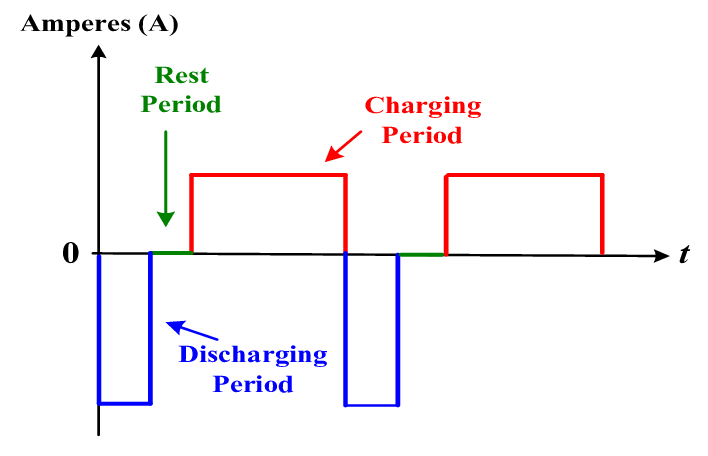

รูปที่ 10: ไดอะแกรมการชาร์จ Burp

วิธีการชาร์จเรอทำงาน？

นี่คือวิธีการทำงานและทำไมมันถึงเป็นประโยชน์:

เมื่อชาร์จแบตเตอรี่เหล่านี้สามารถสร้างฟองก๊าซบนขั้วไฟฟ้าบล็อกการไหลของกระแสไฟฟ้าการชาร์จ Burp เกี่ยวข้องกับการปล่อยสั้น ๆ หรือ "Burps" ที่ช่วยให้เกิดฟองเหล่านี้ทำให้กระแสไฟฟ้าไหลได้อย่างราบรื่น

การปล่อยสั้น ๆ ช่วยให้สภาพแวดล้อมภายในของแบตเตอรี่มีความเสถียรการลดการสะสมของก๊าซและแรงดันภายในการชาร์จ Burp ช่วยให้มั่นใจได้ว่าการกระจายประจุภายในแบตเตอรี่

การชาร์จ Burp ช่วยลดความเสี่ยงของการชาร์จและความร้อนสูงเกินไปปัญหาที่พบบ่อยด้วยวิธีการชาร์จแบบดั้งเดิมสิ่งนี้ทำให้กระบวนการชาร์จเร็วขึ้นและทำให้มั่นใจได้ว่าแบตเตอรี่จะชาร์จอย่างเต็มที่และสม่ำเสมอ

โดยการป้องกันการสะสมของก๊าซและความร้อนสูงเกินไปการชาร์จ Burp ช่วยรักษาส่วนประกอบภายในของแบตเตอรี่สิ่งนี้นำไปสู่อายุการใช้งานที่ยาวนานขึ้นสำหรับแบตเตอรี่

การชาร์จ IUI

การชาร์จ IUI เป็นวิธีที่ทันสมัยสำหรับการชาร์จแบตเตอรี่ตะกั่วกรดที่มีน้ำท่วมอย่างรวดเร็วมันเกี่ยวข้องกับสามขั้นตอน: เฟสกระแสคงที่เริ่มต้นจนถึงการตั้งค่าแรงดันไฟฟ้าที่ตั้งค่าเฟสแรงดันไฟฟ้าคงที่ซึ่งกระแสจะลดลงจนถึงระดับที่ตั้งไว้ล่วงหน้าอื่นและผลตอบแทนสุดท้ายเป็นกระแสคงที่วิธีการนี้ช่วยให้มั่นใจได้แม้กระทั่งการชาร์จทั่วทั้งเซลล์เพิ่มประสิทธิภาพและอายุการใช้งานสูงสุด

วิธีการชาร์จ IUI นั้นมีประโยชน์สำหรับแบตเตอรี่ตะกั่วกรดที่มีน้ำท่วมมาตรฐานเพราะช่วยให้มั่นใจได้ถึงการชาร์จทั่วทั้งเซลล์ซึ่งดีสำหรับการรักษาประสิทธิภาพที่ดีที่สุดและขยายอายุการใช้งานโดยรวมของแบตเตอรี่การชาร์จ IUI ควบคุมกระแสและแรงดันไฟฟ้าเพื่อป้องกันการชาร์จหรือการชาร์จมากเกินไปลดความเสี่ยงของการล้มเหลวของแบตเตอรี่นอกจากนี้ยังสั้นลงเวลาชาร์จทำให้มีประสิทธิภาพและใช้งานได้จริงสำหรับการใช้งานจำนวนมาก

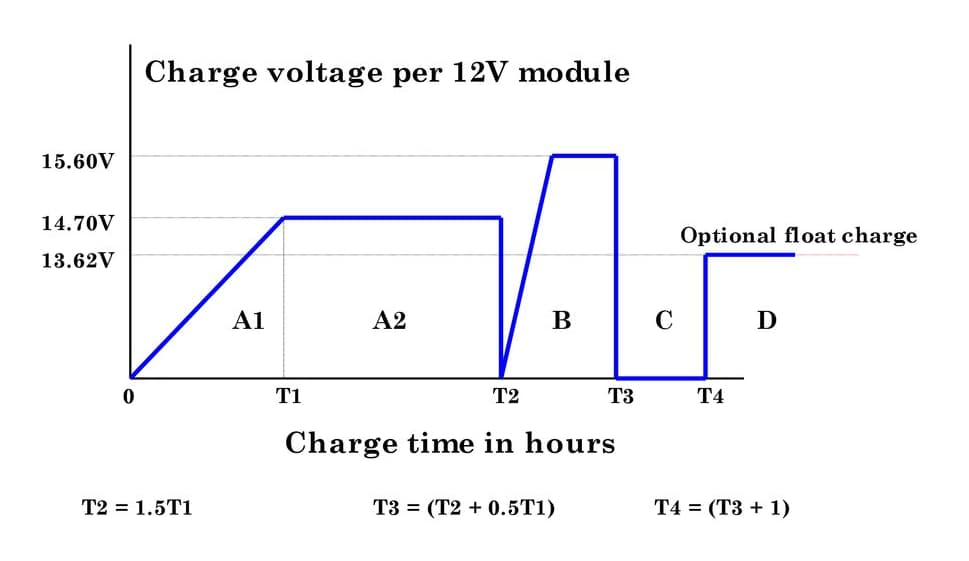

รูปที่ 11: ไดอะแกรมการชาร์จ IUI

การชาร์จลอยตัว

Float Charging เป็นเทคนิคที่ใช้เป็นหลักกับแบตเตอรี่ตะกั่วกรดในระบบพลังงานฉุกเฉินวิธีนี้เกี่ยวข้องกับการเชื่อมต่อแบตเตอรี่และโหลดกับแหล่งแรงดันไฟฟ้าคงที่แรงดันไฟฟ้าจะถูกเก็บไว้ต่ำกว่าความจุสูงสุดของแบตเตอรี่การควบคุมแรงดันไฟฟ้าอย่างระมัดระวังนี้ช่วยป้องกันการชาร์จมากเกินไปและทำให้มั่นใจได้ว่าแบตเตอรี่พร้อมใช้งานเสมอ

ในทางปฏิบัติการชาร์จแบบลอยช่วยให้แบตเตอรี่พร้อมอย่างเต็มที่โดยไม่เสี่ยงต่อการชาร์จมากเกินไปแหล่งที่มาของแรงดันไฟฟ้าคงที่ชดเชยการสูญเสียตัวเองตามธรรมชาติของแบตเตอรี่รักษาประจุในระดับที่เหมาะสมวิธีนี้มีประโยชน์อย่างมากสำหรับระบบที่ต้องใช้แบตเตอรี่ได้ตลอดเวลาเช่นแหล่งจ่ายไฟ (UPS), ไฟฉุกเฉินและเครื่องกำเนิดไฟฟ้าสแตนด์บาย

การใช้การชาร์จแบบลอยช่วยรักษาความน่าเชื่อถือของแบตเตอรี่ตรวจสอบให้แน่ใจว่าสามารถให้พลังงานเมื่อจำเป็นนอกจากนี้ยังช่วยลดความจำเป็นในการบำรุงรักษาและการตรวจสอบบ่อยครั้งทำให้เป็นวิธีที่ใช้งานได้จริงและมีประสิทธิภาพเพื่อให้ระบบพลังงานฉุกเฉินพร้อม

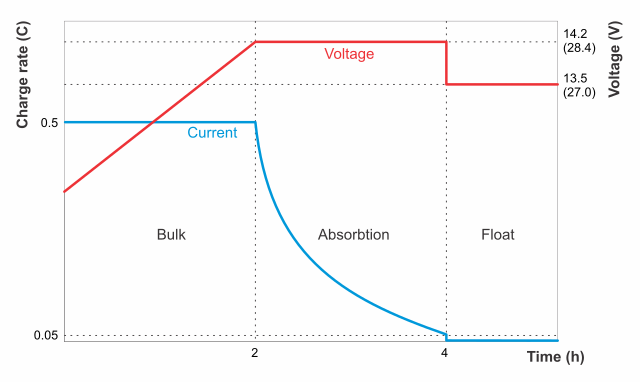

รูปที่ 12: แผนภาพการชาร์จลอยตัว

การชาร์จแบบสุ่ม

การชาร์จแบบสุ่มเป็นวิธีที่ใช้เมื่อแหล่งจ่ายไฟไม่น่าเชื่อถือหรือเปลี่ยนแปลงมากสิ่งนี้มักเกิดขึ้นในสถานการณ์เช่นยานพาหนะที่มีการเปลี่ยนความเร็วเครื่องยนต์หรือแผงเซลล์แสงอาทิตย์ที่ได้รับผลกระทบจากสภาพอากาศ

ในยานพาหนะความเร็วของเครื่องยนต์อาจแตกต่างกันมากทำให้เกิดการส่งออกพลังงานที่ผิดปกติซึ่งทำให้แบตเตอรี่ชาร์จได้ยากในทำนองเดียวกันแผงโซลาร์เซลล์ผลิตไฟฟ้าตามแสงแดดและสามารถเปลี่ยนแปลงได้อย่างรวดเร็วเนื่องจากเมฆหรือเวลาของวันการเปลี่ยนแปลงเหล่านี้อาจทำให้เกิดความเครียดอย่างมากกับแบตเตอรี่หากไม่ได้รับการจัดการที่ถูกต้อง

เพื่อจัดการกับปัญหาเหล่านี้การชาร์จแบบสุ่มใช้เทคนิคพิเศษในการจัดการเงื่อนไขการชาร์จตัวแปรสิ่งเหล่านี้รวมถึงอัลกอริทึมขั้นสูงและระบบการชาร์จอัจฉริยะที่ปรับในแบบเรียลไทม์เป็นการเปลี่ยนแปลงแหล่งจ่ายไฟด้วยการตรวจสอบอย่างต่อเนื่องกำลังอินพุตและปรับกระบวนการชาร์จระบบเหล่านี้จะป้องกันแบตเตอรี่จากความเสียหายที่เกิดจากพลังงานที่ผันผวน

การชาร์จแบบสุ่มยังช่วยให้มั่นใจได้ว่าแบตเตอรี่ทำงานได้ดีและใช้งานได้นานขึ้นแม้จะมีแหล่งพลังงานที่ไม่สอดคล้องกันมันป้องกันการชาร์จมากเกินไปในระหว่างการเพิ่มขึ้นของพลังงานและทำให้แน่ใจว่ามีการชาร์จเพียงพอในระหว่างการลดลงของพลังงาน

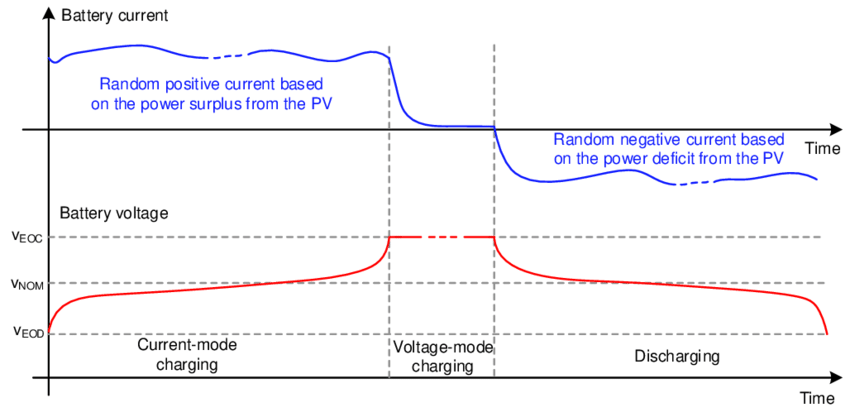

รูปที่ 13: กราฟสำหรับการชาร์จแบบสุ่ม

บทสรุป

การสำรวจวิธีการที่แตกต่างกันในการชาร์จแบตเตอรี่แสดงให้เห็นว่าการปรับปรุงเทคโนโลยีแบตเตอรี่มีความสำคัญเพียงใดเพื่อตอบสนองความต้องการที่เพิ่มขึ้นของอุปกรณ์และระบบที่ทันสมัยวิธีการพื้นฐานเช่นแรงดันไฟฟ้าคงที่และกระแสคงที่รวมถึงเทคนิคขั้นสูงเช่นไฮบริด CVCC และการชาร์จพลังงานคงที่แต่ละคนมีข้อได้เปรียบของตัวเองและดีที่สุดสำหรับแบตเตอรี่และการใช้งานที่ดีที่สุดความคืบหน้าในวัสดุสำหรับอิเล็กโทรดระบบการจัดการแบตเตอรี่และการใช้เทคโนโลยีอัจฉริยะเป็นสิ่งสำคัญในการทำให้แบตเตอรี่ทำงานได้ดีขึ้นและปลอดภัยยิ่งขึ้นอนาคตของการชาร์จแบตเตอรี่ขึ้นอยู่กับการพัฒนาและการใช้เทคโนโลยีเหล่านี้เพื่อให้แน่ใจว่าพวกเขาจะยั่งยืนมีประสิทธิภาพและเชื่อถือได้

คำถามที่พบบ่อย [คำถามที่พบบ่อย]

1. การชาร์จหลักสามประเภทคืออะไร?

การชาร์จช้า: วิธีนี้ใช้พลังงาน AC มาตรฐาน (กระแสสลับ) ที่พบในการตั้งค่าที่อยู่อาศัยเครื่องชาร์จทำงานในระดับพลังงานที่ต่ำกว่า (สูงสุด 3 กิโลวัตต์) ทำให้เหมาะสำหรับการชาร์จข้ามคืน

การชาร์จอย่างรวดเร็ว: เครื่องชาร์จที่รวดเร็วใช้พลังงาน AC ที่สูงขึ้น (สูงสุด 22 กิโลวัตต์) และพบได้ในสถานีชาร์จสาธารณะพวกเขาสามารถชาร์จแบตเตอรี่ไฟฟ้า (EV) แบตเตอรี่ได้เร็วกว่าเครื่องชาร์จช้าโดยปกติภายในไม่กี่ชั่วโมง

การชาร์จอย่างรวดเร็ว: สิ่งเหล่านี้เป็นเครื่องชาร์จที่เร็วที่สุดโดยใช้พลังงาน DC (กระแสโดยตรง)พวกเขาสามารถเพิ่มความจุแบตเตอรี่ส่วนใหญ่ของ EV ได้ภายในหนึ่งชั่วโมงระดับพลังงานเริ่มต้นจากประมาณ 50 กิโลวัตต์และสามารถสูงถึง 350 กิโลวัตต์สำหรับระบบที่ทันสมัยที่สุด

2. ค่าใช้จ่ายประเภทใดบ้าง?

การชาร์จต่อนาที: โครงสร้างการกำหนดราคานี้คิดค่าใช้จ่ายผู้ใช้ตามระยะเวลาที่เชื่อมต่อกับเครื่องชาร์จโดยไม่คำนึงถึงปริมาณไฟฟ้าที่ใช้

การชาร์จต่อ kWh: นี่เป็นรูปแบบการกำหนดราคาตามการใช้งานที่ผู้ใช้จะถูกเรียกเก็บเงินตามกระแสไฟฟ้าที่ใช้โดยยานพาหนะของพวกเขาในกิโลวัตต์ชั่วโมงวิธีนี้ถือว่าเป็นความยุติธรรมเนื่องจากมีความสัมพันธ์โดยตรงกับพลังงานที่ใช้

การชาร์จอัตราคงที่: สถานีชาร์จบางแห่งเสนออัตราคงที่สำหรับหน้าต่างการชาร์จที่ระบุเช่นชั่วโมงหรือหนึ่งวันและสามารถเป็นประโยชน์สำหรับการหยุดที่ยาวขึ้น

3. การชาร์จโหมด 1 และโหมด 2 คืออะไร?

การชาร์จโหมด 1: นี่เป็นรูปแบบที่ง่ายที่สุดของการชาร์จ EV ซึ่งยานพาหนะเชื่อมต่อโดยตรงกับเต้าเสียบไฟฟ้าในครัวเรือนมาตรฐานโดยไม่มีอุปกรณ์พิเศษใด ๆมันช้าและใช้สำหรับยานพาหนะขนาดเล็กหรือการชาร์จบ้านข้ามคืน

การชาร์จโหมด 2: โหมดนี้ยังเกี่ยวข้องกับการชาร์จจากเต้าเสียบไฟฟ้ามาตรฐาน แต่มีสายเคเบิลพร้อมอุปกรณ์ป้องกันในตัวอุปกรณ์นี้ป้องกันการกระแทกไฟฟ้าและอันตรายทางไฟฟ้าที่อาจเกิดขึ้นอื่น ๆ ทำให้ปลอดภัยกว่าโหมด 1 และหลากหลายมากขึ้น

4. วิธีรักษาสุขภาพแบตเตอรี่ไว้ที่ 100%?

หลีกเลี่ยงการชาร์จที่รุนแรง: อย่าชาร์จแบตเตอรี่เป็นประจำถึง 100% หรือปล่อยให้มันระบายไป 0%เก็บค่าใช้จ่ายระหว่าง 20% ถึง 80%

อุณหภูมิควบคุม: แบตเตอรี่ทำงานได้ดีที่สุดในอุณหภูมิปานกลางหลีกเลี่ยงการเปิดเผยแบตเตอรี่ให้เย็นหรือร้อนมาก

ใช้เครื่องชาร์จที่ผู้ผลิตแนะนำ: ใช้อุปกรณ์ชาร์จโดยผู้ผลิตยานพาหนะเพื่อหลีกเลี่ยงการสร้างความเสียหายให้กับแบตเตอรี่

การใช้งานและการบำรุงรักษาเป็นประจำ: การใช้งานอย่างสม่ำเสมอและการตรวจสอบการบำรุงรักษาในเวลาที่เหมาะสมช่วยในการรักษาสุขภาพของแบตเตอรี่การไม่มีกิจกรรมเป็นเวลานานสามารถลดประสิทธิภาพของแบตเตอรี่ได้

5. การตั้งค่าที่ดีที่สุดในการชาร์จแบตเตอรี่คืออะไร?

ความเร็วในการชาร์จ: การชาร์จอย่างรวดเร็วนั้นสะดวก แต่สามารถเน้นแบตเตอรี่ได้ความเร็วในการชาร์จที่ช้าหรือปานกลางจะดีกว่าสำหรับการใช้งานประจำวันเพื่อยืดอายุการใช้งานแบตเตอรี่

การควบคุมอุณหภูมิ: การชาร์จในสภาพแวดล้อมที่ควบคุมซึ่งอุณหภูมิอยู่ในระดับปานกลางช่วยรักษาสุขภาพและประสิทธิภาพของแบตเตอรี่

ช่วงการชาร์จ: รักษาสถานะการชาร์จของแบตเตอรี่ระหว่าง 20% ถึง 80% ในระหว่างการใช้งานปกติอาจส่งผลกระทบต่ออายุการใช้งานและประสิทธิภาพ
