EEPROMS: การอัพเกรดจาก EPROMS

ความคืบหน้าอย่างต่อเนื่องของเทคโนโลยีผลักดันความต้องการตัวเลือกการจัดเก็บหน่วยความจำที่ดีขึ้นอย่างต่อเนื่องซึ่งนำไปสู่การพัฒนาจาก EPROM ไปจนถึง EEPROMบทความนี้สำรวจหลักการพื้นฐานและวิธีการทำงานของ EPROM และ EEPROM การเปรียบเทียบโครงสร้างของพวกเขาวิธีลบข้อมูลและวิธีการใช้ในเทคโนโลยีที่แตกต่างกันนอกจากนี้ยังดูที่การย้ายจาก ePROM ที่ใช้แสงอัลตราไวโอเลตเพื่อลบข้อมูลไปยัง EEPROM ที่ทำให้ผู้ใช้ง่ายขึ้นโดยอนุญาตให้ลบข้อมูลไฟฟ้าการเปลี่ยนแปลงนี้ไม่เพียง แต่แสดงให้เห็นถึงการเติบโตทางเทคโนโลยี แต่ยังช่วยแก้ปัญหาการปฏิบัติของ EPROM ซึ่งช่วยสร้างอุปกรณ์อิเล็กทรอนิกส์ที่ทนทานและยืดหยุ่นได้มากขึ้น

แคตตาล็อก

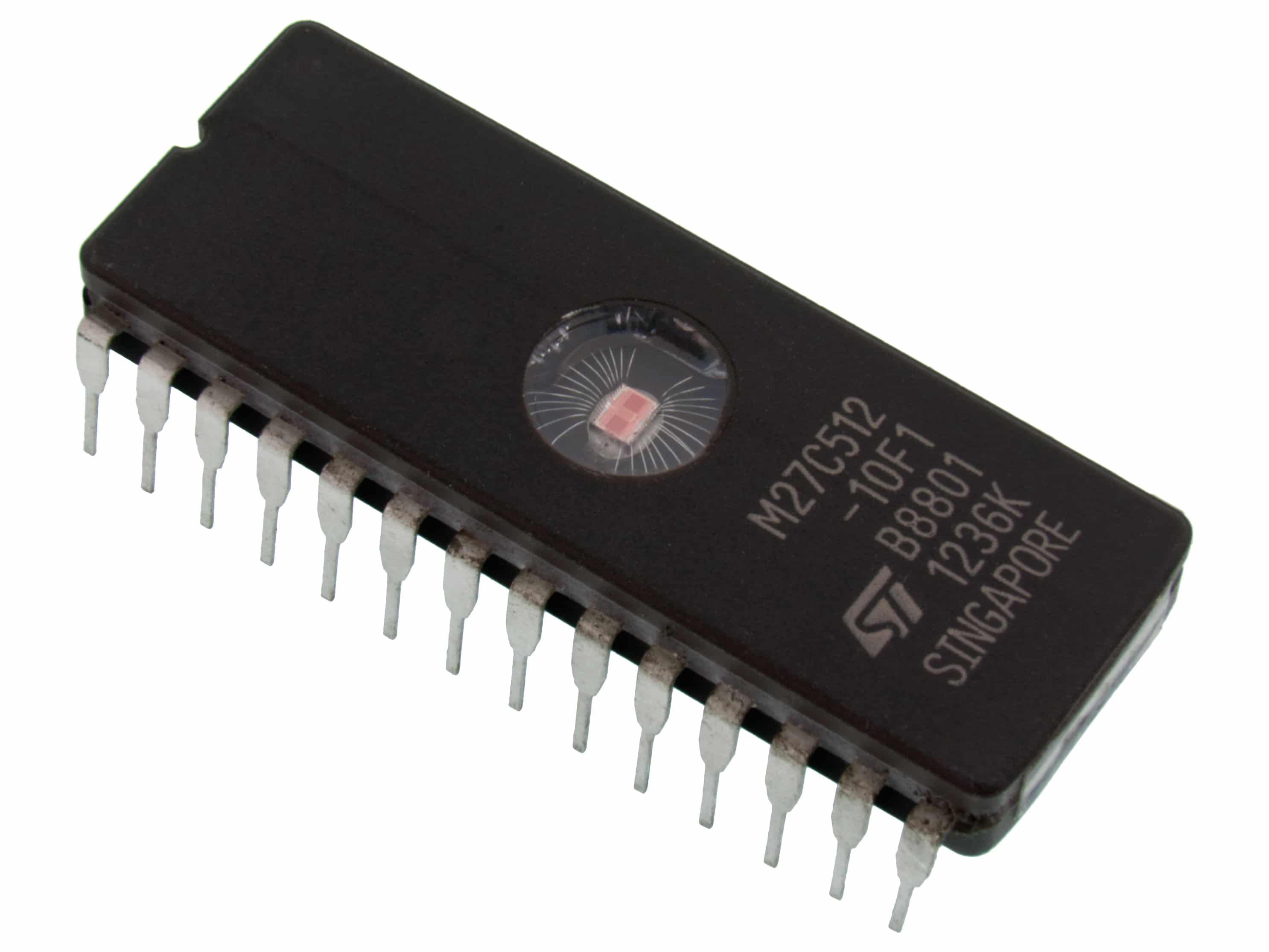

รูปที่ 1: หน่วยความจำ ePROM

เทคโนโลยี EPROM และ EEPROM คืออะไร?

หน่วยความจำอ่านแบบอ่านได้อย่างเดียว (EPROM) ที่สามารถใช้งานได้ง่ายพวกเขามีบทบาทสำคัญในการเติบโตของอุปกรณ์อิเล็กทรอนิกส์

EPROM ที่สร้างขึ้นในช่วงกลางทศวรรษ 1970 เป็นก้าวสำคัญเนื่องจากอนุญาตให้มีการใช้หน่วยความจำซ้ำก่อน EPROM ชิปหน่วยความจำสามารถตั้งโปรแกรมได้เพียงครั้งเดียวด้วย EPROM คุณสามารถลบข้อมูลและตั้งโปรแกรมอีกครั้งโดยการเปิดเผยชิปไปยังแสงอัลตราไวโอเลตที่แข็งแกร่ง (UV)สิ่งนี้ทำให้สามารถอัปเดตหรือแก้ไขอุปกรณ์ได้โดยไม่จำเป็นต้องเปลี่ยนชิปหน่วยความจำ

Eeprom ออกมาในช่วงปลายทศวรรษ 1970 และปรับปรุงสิ่งต่าง ๆ ให้มากยิ่งขึ้นโดยให้คุณลบและเขียนข้อมูลใหม่โดยใช้ประจุไฟฟ้าแทนแสง UVสิ่งนี้ทำให้การอัปเดตหน่วยความจำง่ายขึ้นเนื่องจากคุณสามารถเปลี่ยนส่วนเฉพาะของข้อมูลโดยไม่ส่งผลกระทบต่อส่วนที่เหลือEEPROM มีความยืดหยุ่นและมีประโยชน์มากขึ้นสำหรับวัตถุประสงค์ที่แตกต่างกันมากมายเพราะคุณสามารถอัปเดตข้อมูลภายในอุปกรณ์โดยตรง

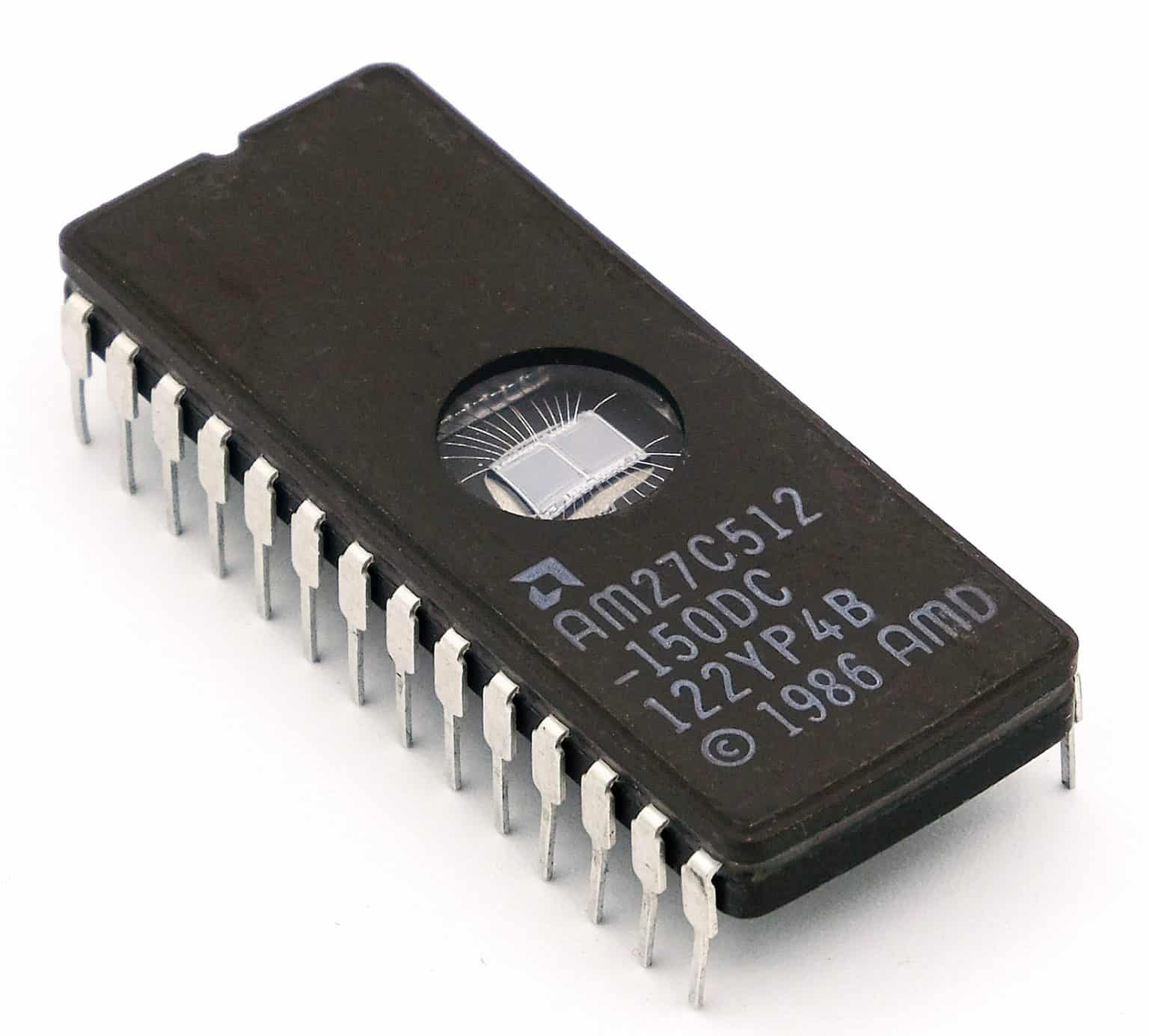

รูปที่ 2: หน่วยความจำ EEPROM

ความสำคัญของหน่วยความจำที่ไม่ระเหยในอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่

ในอุปกรณ์อิเล็กทรอนิกส์ในชีวิตประจำวันเช่นสมาร์ทโฟนและคอมพิวเตอร์หน่วยความจำแบบไม่ระเหย (NVM) เก็บข้อมูลที่สำคัญเช่นการตั้งค่าและซอฟต์แวร์ที่ต้องอยู่ในสภาพสมบูรณ์แม้ว่าอุปกรณ์จะถูกปิดสิ่งนี้ทำให้มั่นใจได้ว่าผู้ใช้จะไม่สูญเสียข้อมูลและสามารถรับได้ทันทีที่พวกเขาทิ้งไว้หลังจากไฟฟ้าดับ

ในการตั้งค่าอุตสาหกรรมและยานยนต์ NVM เหมาะสำหรับการจัดเก็บข้อมูลที่ทำให้มั่นใจได้ว่าเครื่องจักรและยานพาหนะทำงานได้อย่างปลอดภัยและต่อเนื่องหน่วยความจำนี้ปกป้องข้อมูลใด ๆ ในระหว่างการหยุดทำงานของพลังงานหรือการรีเซ็ตระบบทำให้มั่นใจได้ว่าการดำเนินการที่ราบรื่น

เมื่ออุปกรณ์จำนวนมากเชื่อมต่อผ่าน Internet of Things (IoT) ความต้องการหน่วยความจำที่เชื่อถือได้ซึ่งเก็บข้อมูลแม้ว่าจะหมดกำลังเพิ่มขึ้นอุปกรณ์เหล่านี้ขึ้นอยู่กับข้อมูลที่เก็บไว้เพื่อทำงานอย่างอิสระ

ยิ่งไปกว่านั้นหน่วยความจำประเภทนี้สามารถเขียนโปรแกรมใหม่ได้ทำให้อุปกรณ์สามารถอัปเดตได้อย่างง่ายดายด้วยคุณสมบัติใหม่โดยไม่ต้องเปลี่ยนฮาร์ดแวร์สิ่งนี้ทำให้อุปกรณ์อิเล็กทรอนิกส์ยั่งยืนและปรับตัวได้มากขึ้นทำให้พวกเขาสามารถพัฒนาเพื่อตอบสนองความต้องการของผู้ใช้

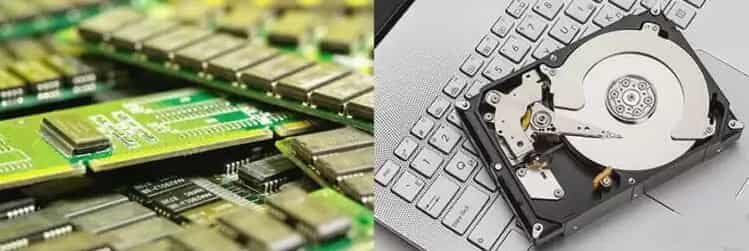

รูปที่ 3: หน่วยความจำระเหยและไม่ระเหย

EPROM เก็บข้อมูลโดยไม่มีพลังงานได้อย่างไร?

EPROM (หน่วยความจำแบบอ่านแบบอ่านได้อย่างเดียวที่สามารถใช้งานได้) เป็นหน่วยความจำแบบไม่ระเหยที่ใช้ในคอมพิวเตอร์และอุปกรณ์อิเล็กทรอนิกส์เพื่อจัดเก็บข้อมูลที่ต้องเก็บรักษาไว้แม้ว่าอุปกรณ์จะถูกปิดการไม่ระเหยหมายความว่า EPROM เก็บข้อมูลไว้โดยไม่จำเป็นต้องใช้แหล่งจ่ายไฟคงที่ซึ่งแตกต่างจาก PROM (หน่วยความจำแบบอ่านอย่างเดียวที่ตั้งโปรแกรมได้) ซึ่งสามารถเขียนได้เพียงครั้งเดียว ePROM สามารถลบและ reprogrammed หลายครั้ง

เทคโนโลยีที่อยู่เบื้องหลัง EPROM ขึ้นอยู่กับอาร์เรย์ของทรานซิสเตอร์แต่ละรายการเป็นตัวแทนของข้อมูลเล็กน้อยองค์ประกอบในแต่ละทรานซิสเตอร์คือประตูลอยซึ่งเป็นส่วนประกอบที่แยกได้ทางไฟฟ้าซึ่งมีบทบาทสำคัญในการจัดเก็บข้อมูลการมีอยู่หรือไม่มีประจุบนประตูลอยจะเปลี่ยนแรงดันไฟฟ้าเกณฑ์ของทรานซิสเตอร์หากแรงดันไฟฟ้าเกณฑ์สูงพอที่จะเปิดตัวทรานซิสเตอร์จะเปิดขึ้นเพื่อระบุไบนารี "1"ถ้าไม่เป็นเช่นนั้นมันยังคงปิดการระบุไบนารี "0"

ความสามารถของ EPROM ในการเก็บข้อมูลโดยไม่ต้องใช้พลังงานขึ้นอยู่กับการออกแบบของประตูลอยประจุที่ประตูลอยถูกขังอยู่และยังคงมีความเสถียรเป็นเวลาหลายปีเนื่องจากชั้นออกไซด์ที่แยกได้ด้วยไฟฟ้าป้องกันการรั่วไหลใด ๆการแยกนี้ช่วยให้มั่นใจได้ว่าข้อมูลที่เก็บไว้จะถูกเก็บรักษาไว้โดยไม่มีแหล่งพลังงานจนกว่าหน่วยความจำจะถูกลบโดยจงใจ

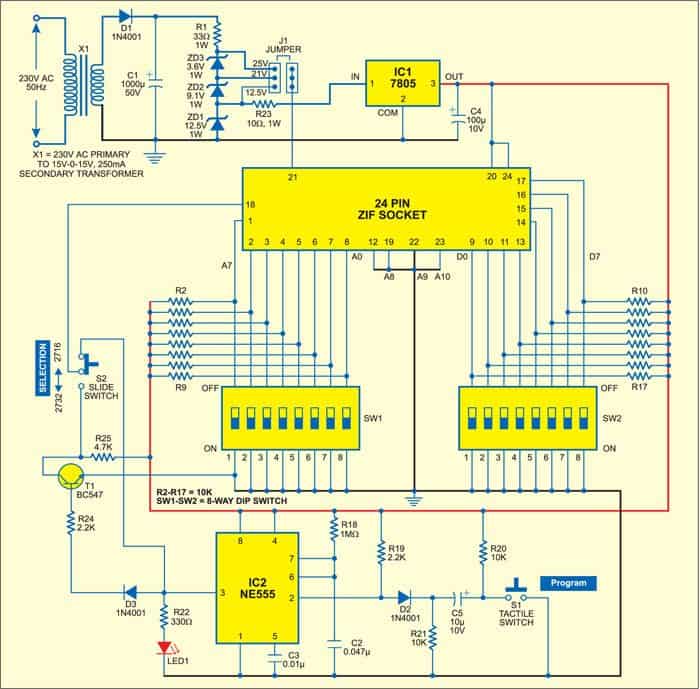

รูปที่ 4: ไดอะแกรมวงจรโปรแกรมเมอร์ EPROM

EPROM ถูกตั้งโปรแกรมโดยใช้การฉีดอิเล็กตรอนร้อนอย่างไร?

การเขียนโปรแกรม EPROM เกี่ยวข้องกับการเปลี่ยนสถานะของประตูลอยน้ำภายในอาร์เรย์ทรานซิสเตอร์นี่คือความสำเร็จผ่านเทคนิคที่เรียกว่าการฉีดอิเล็กตรอนร้อนต้องใช้แรงดันไฟฟ้าสูงกว่าปกติกับท่อระบายน้ำของทรานซิสเตอร์แรงดันไฟฟ้าที่เพิ่มขึ้นนี้จะเร่งอิเล็กตรอนภายในช่องทางระหว่างแหล่งกำเนิดและท่อระบายน้ำทำให้พวกเขามีพลังงานจลน์สูง

อิเล็กตรอนที่มีพลังเหล่านี้บางตัวเรียกว่า "อิเล็กตรอนร้อน" ได้รับแรงผลักดันเพียงพอที่จะเจาะชั้นออกไซด์บาง ๆ แยกช่องออกจากประตูลอยเมื่อพวกเขาผ่านอุปสรรคนี้พวกเขาจะถูกขังอยู่ในประตูลอยน้ำจึงเพิ่มแรงดันไฟฟ้าเกณฑ์การเพิ่มขึ้นของแรงดันไฟฟ้านี้จะเปลี่ยนแปลงสถานะของทรานซิสเตอร์อย่างมีประสิทธิภาพเพื่อเป็นตัวแทนของไบนารี "1"

วิธีนี้ช่วยให้สามารถควบคุมบิตที่ถูกตั้งค่าเป็น "1" ได้อย่างแม่นยำในระหว่างการเขียนโปรแกรม EPROMข้อมูลที่เขียนเมื่อยังคงเก็บไว้เป็นค่าใช้จ่ายบนประตูลอยตัวซึ่งไม่ได้รับผลกระทบจากแหล่งจ่ายไฟจนกว่าหน่วยความจำจะถูกลบโดยเจตนาErasure เกี่ยวข้องกับการเปิดเผยแสง EPROM ไปยังแสงอัลตราไวโอเลต (UV) ให้พลังงานเพียงพอที่จะปลดปล่อยอิเล็กตรอนที่ติดอยู่และรีเซ็ตสถานะของทรานซิสเตอร์กลับไปที่ "0"

รูปที่ 5 :: โครงสร้างภายใน ePROM

กระบวนการลบข้อมูลของ ePROM

การลบ ePROM ไม่ง่ายเหมือนการเขียนทับข้อมูลบนแฟลชไดรฟ์แต่เกี่ยวข้องกับการใช้แสงอัลตราไวโอเลต (UV) ขึ้นอยู่กับเอฟเฟกต์โฟโตอิเล็กทริกเพื่อคืนค่าชิปให้อยู่ในสถานะดั้งเดิมที่ไม่ได้ตั้งโปรแกรม

ชิป EPROM แต่ละตัวมีหน้าต่างควอตซ์ขนาดเล็กที่ช่วยให้แสง UV ไปถึงชั้นซิลิกอนที่เก็บข้อมูลไว้ข้อมูลใน EPROM จะถูกเก็บไว้ในทรานซิสเตอร์ประตูลอยเมื่อชิปสัมผัสกับแสง UV โฟตอนจากแสงมีพลังงานเพียงพอที่จะกระตุ้นอิเล็กตรอนในประตูลอยทำให้พวกเขาหลบหนีกระบวนการนี้รีเซ็ตทรานซิสเตอร์เป็นสถานะเริ่มต้นการลบข้อมูลที่เก็บไว้อย่างมีประสิทธิภาพและออกจากชิปพร้อมที่จะถูกเขียนโปรแกรม reprogrammedทรานซิสเตอร์สามารถชาร์จใหม่หรือทิ้งไว้ได้โดยไม่คิดค่าใช้จ่ายซึ่งเป็นค่าไบนารีของ 0 และ 1

แสง UV ที่ใช้ในการลบ EPROMs มักจะมีความยาวคลื่นประมาณ 253.7 นาโนเมตรอยู่ในช่วง UVCความยาวคลื่นเฉพาะนี้มีประสิทธิภาพในการให้พลังงานที่จำเป็นในการล้างประจุที่เก็บไว้ในทรานซิสเตอร์กระบวนการลบใช้เวลา 10 ถึง 30 นาทีขึ้นอยู่กับความเข้มของแสง UV และรุ่น EPROM เฉพาะในช่วงเวลานี้ชิปทั้งหมดจะต้องสัมผัสกับแสง UV อย่างสม่ำเสมอเพื่อให้แน่ใจว่าข้อมูลทั้งหมดจะถูกลบออกอย่างสมบูรณ์ปล่อยให้ชิปพร้อมสำหรับการเขียนโปรแกรมสด

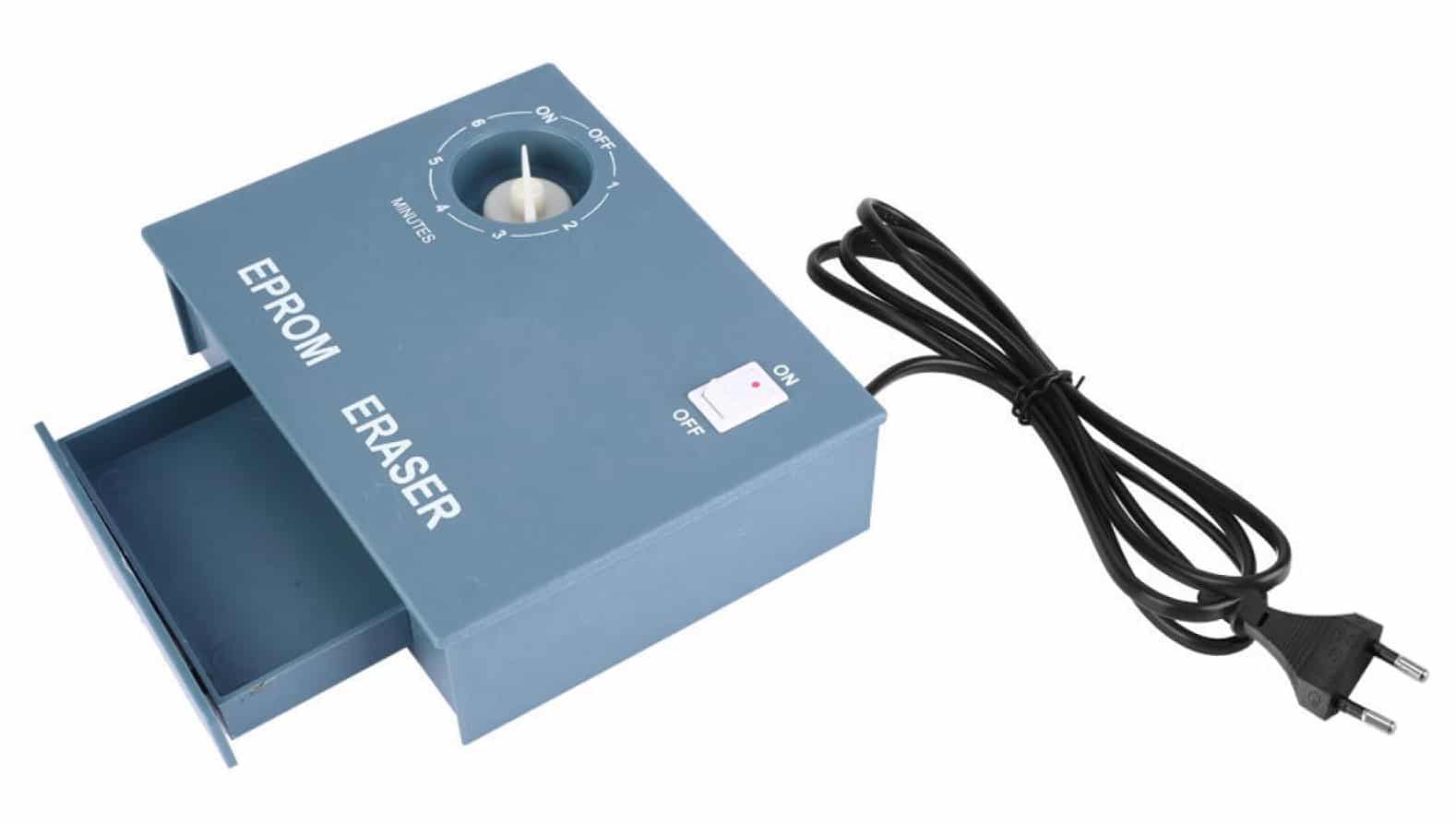

รูปที่ 6: ยางลบ EPROM UV

ข้อ จำกัด ของ ePROM และการเปลี่ยนเป็นเทคโนโลยีหน่วยความจำที่ทันสมัย

แม้ว่า eProms สามารถนำกลับมาใช้ใหม่ได้ แต่ก็มีข้อเสียบางอย่างเพราะพวกเขาจำเป็นต้องถูกลบและเขียนโปรแกรมใหม่ปัญหาใหญ่คือคุณต้องนำ ePROM ออกจากอุปกรณ์เพื่อลบออกนี่เป็นเพราะแสง UV ต้องส่องแสงบนซิลิคอนโดยตรงผ่านหน้าต่างควอตซ์ซึ่งมักจะเข้าถึงได้ยากเมื่อชิปอยู่บนแผงวงจรการออก EPROM ทำให้เกิดปัญหาเช่นการหยุดทำงานเนื่องจากอุปกรณ์จำเป็นต้องปิดและแยกออกจากกันบางส่วนเพื่อไปยังชิปซึ่งอาจเป็นปัญหาในบางสถานการณ์นอกจากนี้ยังมีความเสี่ยงที่จะทำลายชิปหรือหมุดในระหว่างการกำจัดและการปล่อยไฟฟ้าสถิต (ESD) อาจเป็นอันตรายต่อชิ้นส่วนอิเล็กทรอนิกส์กระบวนการนี้ยังต้องใช้คนงานที่มีทักษะในการจัดการอุปกรณ์การลบรังสียูวีอย่างถูกต้องและนำชิปกลับเข้าไปโดยไม่ก่อให้เกิดความเสียหายยิ่งไปกว่านั้นในระบบขนาดใหญ่หรืออุปกรณ์ที่มี eProms จำนวนมากการลบและการเขียนโปรแกรมใหม่ชิปแต่ละตัวทีละคนอาจใช้เวลามากและอาจไม่สามารถใช้งานได้จริงความท้าทายเหล่านี้นำไปสู่การสร้างหน่วยความจำประเภทอื่น ๆ เช่น EEPROM และหน่วยความจำแฟลชที่สามารถลบและ reprogrammed ได้โดยไม่จำเป็นต้องลบออกจากวงจรทางเลือกเหล่านี้ใช้งานง่ายกว่าและยืดหยุ่นมากขึ้น แต่อาจไม่ทนทานหรืออาจมีราคาแพงกว่า

การประยุกต์ใช้ eproms ในเทคโนโลยี

จัดเก็บไบออสในคอมพิวเตอร์

BIOS (ระบบอินพุต/เอาท์พุทพื้นฐาน) เป็นซอฟต์แวร์สำคัญที่ช่วยให้ระบบปฏิบัติการของคอมพิวเตอร์สื่อสารกับฮาร์ดแวร์EPROMs ใช้ในการจัดเก็บ BIOS เพราะเก็บข้อมูลแม้ว่าคอมพิวเตอร์จะถูกปิดเมื่อคุณเริ่มคอมพิวเตอร์ BIOS ใน EPROM จะเปิดฮาร์ดแวร์และจัดการงานพื้นฐานจนกว่าระบบปฏิบัติการจะเข้ายึดครองทำให้แน่ใจว่าคอมพิวเตอร์สามารถเริ่มต้นและทำงานได้อย่างถูกต้อง

EPROMS ยังให้ BIOS ได้รับการปรับปรุงผ่านกระบวนการที่เรียกว่า "กระพริบ"ซึ่งหมายความว่า BIOS สามารถเปลี่ยนแปลงได้หากมีปัญหาหรือมีคุณสมบัติใหม่โดยไม่ต้องเปลี่ยนฮาร์ดแวร์ความสามารถนี้ทำให้คอมพิวเตอร์ติดทนนานขึ้นและปรับตัวได้มากขึ้น

ที่เก็บเฟิร์มแวร์สำหรับโมเด็มและการ์ดวิดีโอ

EPROMs ยังใช้ในโมเด็มและการ์ดวิดีโอเพื่อจัดเก็บเฟิร์มแวร์ซอฟต์แวร์พิเศษที่ควบคุมฮาร์ดแวร์โดยตรงในโมเด็มซอฟต์แวร์ที่เก็บไว้ใน EPROM จะควบคุมว่าสัญญาณดิจิตอลถูกแปลงเป็นและจากสัญญาณอะนาล็อกอย่างไรทำให้สามารถสื่อสารผ่านสายโทรศัพท์ได้ซอฟต์แวร์นี้มีความสำคัญเนื่องจากช่วยให้โมเด็มทำงานด้วยโปรโตคอลข้อมูลและความเร็วที่แตกต่างกันเพื่อให้มั่นใจว่าทำงานได้อย่างถูกต้องกับมาตรฐานการสื่อสารที่หลากหลาย

ในทำนองเดียวกันในการ์ดวิดีโอ EPROMS จัดเก็บเฟิร์มแวร์ที่ควบคุมการดำเนินงานของหน่วยประมวลผลกราฟิก (GPU)เฟิร์มแวร์นี้รับผิดชอบในการจัดการฟังก์ชั่นการแสดงผลขั้นพื้นฐานและการจัดการงานการประมวลผลกราฟิกด้วยการจัดเก็บเฟิร์มแวร์นี้ไว้บน EPROM ผู้ผลิตจะมั่นใจได้ว่าการ์ดแสดงผลสามารถอัปเดตการ์ดเพื่อรองรับซอฟต์แวร์และระบบปฏิบัติการใหม่ซึ่งช่วยให้อุปกรณ์มีอายุการใช้งานนานขึ้น

การใช้งานในซีพียู

ในช่วงวันแรก ๆ ของการพัฒนาคอมพิวเตอร์ EPROMs ถูกใช้เพื่อจัดเก็บไมโครรหัสสำหรับหน่วยประมวลผลส่วนกลาง (CPU)Microcode เป็นชุดของคำแนะนำระดับต่ำที่กำหนดวิธีการที่ CPU ดำเนินการคำแนะนำรหัสเครื่องระดับสูงกว่าคำแนะนำเหล่านี้จำเป็นสำหรับความสามารถของ CPU ในการปฏิบัติงานเนื่องจากพวกเขากำหนดตรรกะหลักและโปรโตคอลการดำเนินงาน

ด้วยการใช้ EPROMS เพื่อจัดเก็บ microcode ผู้ผลิตสามารถปรับปรุงและอัปเดตฟังก์ชั่นของ CPU โดยไม่ต้องเปลี่ยนฮาร์ดแวร์จริงสิ่งนี้มีประโยชน์ในยุคแรก ๆ ของเทคโนโลยีคอมพิวเตอร์เมื่อสิ่งต่าง ๆ ก้าวหน้าอย่างรวดเร็วและต้องปรับโปรเซสเซอร์บ่อยครั้ง

ลักษณะ EEPROM

EEPROM แตกต่างจากหน่วยความจำที่ไม่ระเหยประเภทอื่น ๆ เช่น ROM (หน่วยความจำแบบอ่านอย่างเดียว) และหน่วยความจำแฟลชโดยเฉพาะอย่างยิ่งในวิธีการแก้ไขROM ถูกตั้งโปรแกรมในระหว่างการผลิตและไม่สามารถเปลี่ยนแปลงได้หลังจากนั้นในทางกลับกัน EEPROM สามารถเขียนใหม่และลบไฟฟ้าได้ซึ่งให้ความยืดหยุ่นมากขึ้นซึ่งแตกต่างจาก EPROM ที่ต้องการการสัมผัสกับแสงอัลตราไวโอเลตที่แข็งแกร่งสำหรับการลบ EEPROM อนุญาตให้มีการดัดแปลงเหล่านี้โดยไม่จำเป็นต้องมีการแทรกแซงทางกายภาพและทำให้สะดวกยิ่งขึ้นสำหรับการปรับปรุงการกำหนดค่าอุปกรณ์หรือใช้แพทช์ซอฟต์แวร์

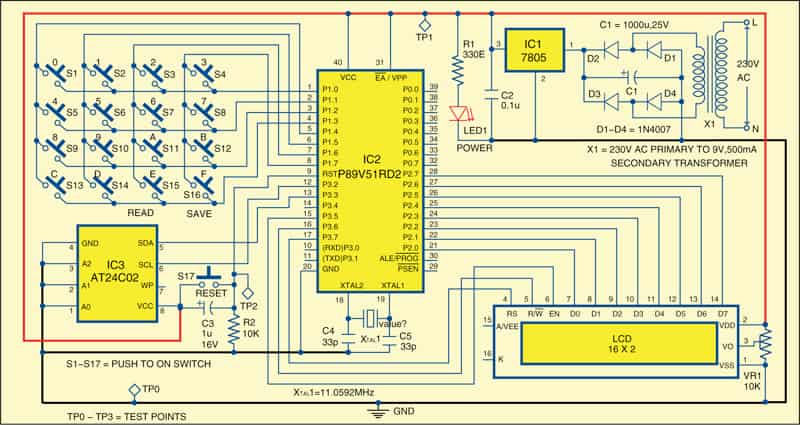

รูปที่ 7: ไดอะแกรมวงจรหน่วยความจำ EEPROM

ความจุและโครงสร้างหน่วยความจำ EEPROM

ข้อมูลใน EEPROM ถูกเก็บไว้ในหน่วยขนาดเล็กเช่นไบต์หรือระดับคำดังนั้นคุณสามารถลบและเขียนชิ้นส่วนเฉพาะโดยไม่ส่งผลกระทบต่อส่วนที่เหลือนี่คือการปรับปรุงครั้งใหญ่ของหน่วยความจำรุ่นเก่าเช่น EPROM ซึ่งคุณต้องลบส่วนใหญ่หรือหน่วยความจำทั้งหมดทั้งหมดในครั้งเดียว

ภายใน EEPROM มีกริดของเซลล์หน่วยความจำแต่ละรายการมีข้อมูลเล็กน้อยเซลล์เหล่านี้ใช้ทรานซิสเตอร์ชนิดพิเศษที่เรียกว่าทรานซิสเตอร์ประตูลอยเพื่อเก็บข้อมูลข้อมูลจะถูกบันทึกโดยการเพิ่มหรือลบอิเล็กตรอนออกจากประตูลอยจำนวนอิเล็กตรอนเปลี่ยนแรงดันไฟฟ้าเกณฑ์ของทรานซิสเตอร์ซึ่งเป็นแรงดันไฟฟ้าที่จำเป็นต้องเปิดใช้งานทำให้สามารถเก็บค่าไบนารี (0 หรือ 1)

รูปที่ 8: เซลล์หน่วยความจำ EEPROM

ในการเขียนข้อมูลไปยัง EEPROM แรงดันไฟฟ้าที่สูงกว่าปกติจะถูกนำไปใช้ทำให้อิเล็กตรอนเคลื่อนที่ผ่านชั้นบาง ๆ ของวัสดุเข้าไปในประตูลอยซึ่งเป็นกระบวนการที่เรียกว่าอุโมงค์ Fowler-Nordheimเมื่ออิเล็กตรอนถูกขังอยู่ในประตูลอยพวกเขาอยู่ที่นั่นเพราะวัสดุโดยรอบฉนวนกันความปลอดภัย

ในการลบข้อมูลกระบวนการจะถูกย้อนกลับแรงดันไฟฟ้าเชิงลบถูกนำไปใช้ซึ่งดึงอิเล็กตรอนออกจากประตูลอยตัวลบข้อมูลที่เก็บไว้และรีเซ็ตแรงดันไฟฟ้าเกณฑ์ของทรานซิสเตอร์กลับสู่สถานะเดิม

เซลล์หน่วยความจำ EEPROM ทำงานเป็นหลักเนื่องจากสองส่วน: ประตูลอยและประตูควบคุม

ประตูลอย: ประตูลอยตัวเป็นส่วนเล็ก ๆ ที่แยกได้ทางไฟฟ้าของทรานซิสเตอร์ที่อยู่ระหว่างประตูควบคุมและช่องทางของทรานซิสเตอร์ฟังก์ชั่นหลักของมันคือการเก็บประจุโดยดักอิเล็กตรอนภายในโครงสร้างประตูนี้ล้อมรอบด้วยชั้นฉนวนออกไซด์ป้องกันไม่ให้อิเล็กตรอนหนีออกมาการมีอยู่หรือไม่มีอิเล็กตรอนบนประตูลอยจะเปลี่ยนแรงดันไฟฟ้าเกณฑ์ของทรานซิสเตอร์ดังนั้นจึงเข้ารหัสข้อมูลเป็นไบนารี '1' หรือ '0'ประตูลอยตัวเป็นส่วนหนึ่งของเซลล์หน่วยความจำที่เก็บข้อมูลจริง

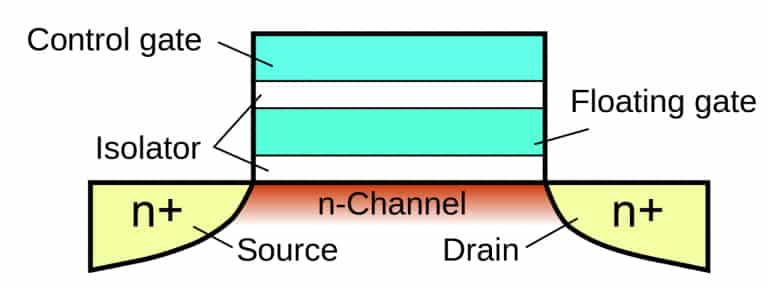

รูปที่ 9: ประตูลอยและประตูควบคุมใน EEPROM

ประตูควบคุม: ประตูควบคุมเป็นอิเล็กโทรดเกตภายนอกที่ควบคุมการเขียนและการลบข้อมูลในระหว่างกระบวนการเขียนประตูควบคุมจะใช้เพื่อใช้แรงดันไฟฟ้าที่บังคับให้อิเล็กตรอนไปยังอุโมงค์ผ่านชั้นออกไซด์และเข้าสู่ประตูลอยในระหว่างกระบวนการลบแรงดันไฟฟ้าของขั้วตรงข้ามจะถูกนำไปใช้และกำจัดอิเล็กตรอนออกจากประตูลอยประตูควบคุมจึงทำหน้าที่เป็นอินเทอร์เฟซที่อนุญาตให้วงจรภายนอกโต้ตอบกับประตูลอยทำให้สามารถอ่านเขียนและลบข้อมูลได้

ความสามารถในการจัดเก็บข้อมูลของ EEPROMS นั้นขึ้นอยู่กับการทำงานร่วมกันระหว่างประตูลอยและประตูควบคุมประตูลอยตัวเก็บข้อมูลอย่างปลอดภัยโดยการดักจับอิเล็กตรอนในขณะที่ประตูควบคุมช่วยให้สามารถควบคุมกระบวนการอ่านการเขียนและการลบได้อย่างแม่นยำการโต้ตอบนี้ช่วยให้มั่นใจได้ว่า EEPROMS เป็นตัวเลือกที่เชื่อถือได้และยืดหยุ่นสำหรับการจัดเก็บข้อมูลที่ไม่ระเหย

กระบวนการเขียนโปรแกรมและการลบ EEPROM

การลบข้อมูลจาก EEPROM เกี่ยวข้องกับการลบอิเล็กตรอนออกจากเซลล์หน่วยความจำโดยไม่นำชิปออกจากอุปกรณ์สิ่งนี้ทำได้โดยใช้แรงดันไฟฟ้าลบซึ่งตรงกันข้ามกับแรงดันไฟฟ้าที่ใช้ในการเขียนข้อมูล

ในระหว่างการลบแรงดันไฟฟ้าเชิงลบที่แข็งแกร่งจะถูกนำไปใช้กับส่วนหนึ่งของชิปในขณะที่อีกส่วนหนึ่งจะถูกเก็บไว้ที่แรงดันไฟฟ้าที่สูงขึ้นสิ่งนี้สร้างสนามไฟฟ้าที่ทรงพลังซึ่งทำให้อิเล็กตรอนออกจากเซลล์หน่วยความจำและกลับเข้าไปในวัสดุของชิปการดำเนินการนี้จะรีเซ็ตหน่วยความจำนำกลับไปสู่สถานะเดิมแสดงถึง "1" หรือสถานะที่ถูกลบ

ข้อได้เปรียบของความสามารถในการลบข้อมูลโดยไม่ต้องลบชิป EEPROM คือช่วยให้การอัปเดตง่ายและมีประสิทธิภาพข้อมูลสามารถลบและเขียนใหม่ในขณะที่อุปกรณ์ยังคงทำงานอยู่นั่นเป็นสิ่งสำคัญสำหรับงานที่ต้องมีการอัปเดตเป็นประจำเช่นการปรับการตั้งค่าหรือจัดเก็บข้อมูลการสอบเทียบโดยไม่หยุดอุปกรณ์

ในระยะสั้น EEPROM ใช้กระบวนการที่เคลื่อนย้ายอิเล็กตรอนในวิธีที่ควบคุมเพื่อลบและเขียนข้อมูลสิ่งนี้พร้อมกับความสามารถในการลบข้อมูลโดยไม่ลบชิปทำให้ EEPROM มีประโยชน์มากในอุปกรณ์อิเล็กทรอนิกส์จำนวนมาก

แอปพลิเคชันของ EEPROM

•การอัปเดตเฟิร์มแวร์: จัดเก็บซอฟต์แวร์ที่ควบคุมฮาร์ดแวร์ให้การอัปเดตโดยไม่ต้องเปลี่ยนฮาร์ดแวร์เหมาะสำหรับอุปกรณ์ที่ติดทนนาน

•การกำหนดค่าอุปกรณ์: ยังคงการตั้งค่าอุปกรณ์หลังการสูญหายของพลังงานเพื่อให้มั่นใจว่าการทำงานที่สอดคล้องกันดังที่เห็นในเราเตอร์จัดให้มีการตั้งค่าเครือข่าย

•การจัดเก็บข้อมูลการสอบเทียบ: รักษาข้อมูลการสอบเทียบที่สำคัญในเครื่องมือที่มีความแม่นยำสร้างความมั่นใจในความถูกต้องเมื่อเวลาผ่านไปแม้จะมีการเปลี่ยนแปลงด้านสิ่งแวดล้อม

•อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค: จดจำการตั้งค่าผู้ใช้ในอุปกรณ์ประจำวันเช่นไมโครเวฟเพิ่มความสะดวกสบายและประสบการณ์ของผู้ใช้

•รถยนต์: เก็บข้อมูลเช่นการอ่านระยะทางและการตั้งค่าล่วงหน้าของวิทยุเพื่อให้มั่นใจว่าการตั้งค่าเหล่านี้จะยังคงอยู่หลังจากปิดรถ

•อุปกรณ์คอมพิวเตอร์ส่วนบุคคล: พบใน BIOS เพื่อจัดเก็บการตั้งค่าใด ๆ ที่จำเป็นสำหรับคอมพิวเตอร์ในการบูตและทำงานอย่างถูกต้อง

•สมาร์ทการ์ดและการระบุ: เก็บข้อมูลอย่างปลอดภัยเช่นพินและปุ่มเข้าถึงให้ทั้งความปลอดภัยและการเข้าถึงได้อย่างรวดเร็วในสมาร์ทการ์ด

การเปรียบเทียบเทคโนโลยีหน่วยความจำ EPROM และ EEPROM

รูปที่ 10: หน่วยความจำ ePROM และ EEPROM

ด้าน	eprom	Eeprom
ประเภทของหน่วยความจำ	ไม่ระเหย	ไม่ระเหย
วิธีการเขียนโปรแกรม	ต้องใช้แรงดันไฟฟ้าที่สูงขึ้น	ค่าไฟฟ้ามาตรฐาน
วิธีการลบ	การเปิดรับแสง UV ผ่านหน้าต่างควอตซ์	การลบด้วยไฟฟ้าไม่จำเป็นต้องใช้แสง UV
การลบข้อมูล	ชิปทั้งหมดจะถูกลบในครั้งเดียว	การลบระดับไบต์
การกำจัดชิป	ต้องการการลบออกจากวงจรสำหรับ การลบ	สามารถอัปเดตได้โดยตรงในวงจร
ความสามารถในการเขียนใหม่	ต้องใช้แสง UV และ การเขียนโปรแกรมใหม่	เขียนใหม่ด้วยระบบไฟฟ้าช่วยให้ง่าย การอัปเดต
ความทน	มีความทนทานน้อยลงเนื่องจากการเปิดรับแสง UV การย่อยสลายชิป	ทนทานมากขึ้นเมื่ออายุการใช้งานยาวนานขึ้นเนื่องจาก การลบด้วยไฟฟ้า
การปฏิบัติจริงสำหรับการอัปเดตบ่อยครั้ง	ใช้งานได้น้อยลงเนื่องจากต้องใช้ชิปเต็มรูปแบบ ลบและ reprogramming	ใช้งานได้จริงมากขึ้นอนุญาตให้มีการอัปเดตบ่อยครั้ง และการดัดแปลงแบบเลือก
แอปพลิเคชัน	อุปกรณ์เก่าหรือพิเศษที่ต้องการ การอัปเดตไม่บ่อยนัก	อุปกรณ์สมัยใหม่เครื่องใช้ในครัวเรือน เฟิร์มแวร์ในอุปกรณ์เครือข่าย

บทสรุป

การเปลี่ยนจาก ePROM เป็น EEPROM เป็นก้าวสำคัญในการก้าวไปข้างหน้าในเทคโนโลยีหน่วยความจำการแก้ปัญหาหลายประเภทหน่วยความจำเก่าEEPROM มีความยืดหยุ่นมากขึ้นทนทานและใช้งานได้ง่ายขึ้นที่สุดสำหรับความต้องการของอุปกรณ์อิเล็กทรอนิกส์ในปัจจุบันจะช่วยให้การเปลี่ยนแปลงสามารถทำได้อย่างรวดเร็วและมีประสิทธิภาพโดยไม่ต้องถอดชิปหรือใช้แสง UVสิ่งนี้ทำให้อุปกรณ์ง่ายขึ้นเพื่อให้ทันกับเทคโนโลยีที่เปลี่ยนแปลงอย่างรวดเร็วและเตรียมพร้อมสำหรับอนาคตการพัฒนา EEPROM แสดงให้เห็นถึงการก้าวไปสู่การสร้างอุปกรณ์อิเล็กทรอนิกส์ที่มีประสิทธิภาพและใช้งานง่ายมากขึ้นซึ่งช่วยขับเคลื่อนนวัตกรรมอย่างต่อเนื่องในเทคโนโลยีหน่วยความจำ

คำถามที่พบบ่อย [คำถามที่พบบ่อย]

1. EPROM สามารถเปลี่ยนแปลงได้หรือไม่?

EPROM สามารถเปลี่ยนแปลงได้ แต่ไม่สะดวกเช่นเดียวกับหน่วยความจำประเภทอื่น ๆในการเปลี่ยนข้อมูลที่เก็บไว้ใน EPROM คุณจะต้องเปิดเผยแสงอัลตราไวโอเลตที่แข็งแกร่งผ่านหน้าต่างที่ออกแบบมาเพื่อจุดประสงค์นี้ซึ่งพบที่ด้านบนของชิปกระบวนการนี้จะลบข้อมูลที่มีอยู่ทำให้ข้อมูลใหม่ได้รับการตั้งโปรแกรมอย่างไรก็ตามนี่ไม่ใช่งานเล็กน้อยและต้องการอุปกรณ์และเงื่อนไขเฉพาะซึ่งแตกต่างจาก EEPROMS ที่ทันสมัยหรือหน่วยความจำแฟลช

2. EEPROM เร็วกว่าแฟลชหรือไม่?

EEPROM และหน่วยความจำแฟลชมีลักษณะความเร็วที่เทียบเคียงได้ แต่ EEPROM สามารถช้าลงสำหรับการดำเนินการเขียนนี่เป็นเพราะ EEPROM อนุญาตให้เขียนและลบข้อมูลที่ระดับไบต์แต่ละตัวซึ่งให้ความยืดหยุ่น แต่สามารถช้าลงในทางกลับกันหน่วยความจำแฟลชลบและเขียนข้อมูลในบล็อกทำให้การดำเนินการเหล่านี้โดยทั่วไปเร็วขึ้น แต่แม่นยำน้อยลงในแง่ของปริมาณข้อมูลที่จัดการต่อการดำเนินการ

3. EEPROM จะอยู่ได้นานแค่ไหน?

อายุยืนของ EEPROM สูงสามารถเก็บข้อมูลไว้ประมาณ 20 ถึง 25 ปีภายใต้สภาวะปกติอย่างไรก็ตามสิ่งนี้อาจแตกต่างกันไปตามปัจจัยต่าง ๆ เช่นคุณภาพของ EEPROM สภาพแวดล้อมที่ได้สัมผัสและความถี่ในการเข้าถึงการเขียนหรือลบการดำเนินงานการเก็บข้อมูลเป็นหนึ่งในชุดสูทที่แข็งแกร่งของ EEPROM ทำให้เหมาะสำหรับแอปพลิเคชันที่จำเป็นต้องมีการจัดเก็บข้อมูลระยะยาวโดยไม่ต้องมีการเปลี่ยนแปลงบ่อยครั้ง

4. EEPROM สามารถลบได้กี่ครั้ง?

ความอดทนของ EEPROM หรือกี่ครั้งที่สามารถลบและเขียนใหม่ได้หลายครั้งแตกต่างกันไปตามการออกแบบชิปเฉพาะ แต่มีช่วงตั้งแต่ประมาณ 100,000 ถึง 1,000,000 รอบการลบ/เขียนสิ่งนี้ทำให้ EEPROM ดีสำหรับแอปพลิเคชันที่ต้องการข้อมูลที่จะได้รับการปรับปรุงบ่อยครั้งแม้ว่าจะไม่ได้มีความถี่สูงเท่าหน่วยความจำรุ่นใหม่เช่นความทรงจำแฟลชบางอย่างที่สามารถรักษาวัฏจักรได้มากขึ้น

5. SSD เป็น EEPROM หรือไม่?

ไม่ SSD (Solid State Drive) ไม่ได้ถูกจัดหมวดหมู่เป็น EEPROMโดยทั่วไปแล้ว SSD จะใช้หน่วยความจำแฟลชประเภท NAND ช่วยให้สามารถเข้าถึงข้อมูลได้เร็วขึ้นความจุที่สูงขึ้นและการดำเนินการเขียนและลบที่มีประสิทธิภาพมากขึ้นเมื่อเทียบกับ EEPROMในขณะที่ทั้ง SSD และ EEPROMS เป็นประเภทของหน่วยความจำที่ไม่ระเหย (หมายถึงพวกเขาเก็บข้อมูลเมื่อปิดพลังงาน) เทคโนโลยีและแอปพลิเคชันของพวกเขาแตกต่างกันโดย SSD เป็นตัวเลือกที่ต้องการสำหรับโซลูชั่นการจัดเก็บมวลในคอมพิวเตอร์และอุปกรณ์ที่ทันสมัย
