อุปกรณ์ป้องกันกระแสเกิน (OCPD): ประเภท หลักการทำงาน และการเปรียบเทียบ

อุปกรณ์ป้องกันกระแสไฟเกิน (OCPD) ช่วยให้ระบบไฟฟ้าของคุณปลอดภัยโดยการหยุดกระแสไฟฟ้าส่วนเกินก่อนที่จะทำให้เกิดความเสียหายในบทความนี้ คุณจะได้เรียนรู้สิ่งที่ทำให้เกิดกระแสเกิน เช่น ไฟฟ้าลัดวงจร โอเวอร์โหลด และกราวด์ฟอลต์ รวมถึงอุปกรณ์ที่ใช้ป้องกันปัญหาเหล่านี้นอกจากนี้ คุณยังจะได้เห็นอย่างชัดเจนว่าฟิวส์ เซอร์กิตเบรกเกอร์ ฟิวส์แบบรีเซ็ตได้ eFuse และรีเลย์โอเวอร์โหลดทำงานอย่างไร

แคตตาล็อก

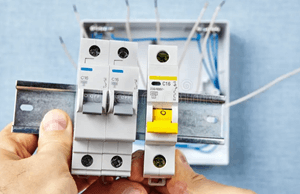

รูปที่ 1 เซอร์กิตเบรกเกอร์ OCPD

อุปกรณ์ป้องกันกระแสเกินคืออะไร?

อุปกรณ์ป้องกันกระแสไฟเกิน (OCPD) เป็นส่วนประกอบที่เกิดขึ้นเมื่อกระแสไฟฟ้าสูงเกินขีดจำกัดที่ปลอดภัยเมื่อกระแสไฟสูงเกินไป อุปกรณ์เหล่านี้จะขัดขวางการไหลก่อนที่สายไฟหรืออุปกรณ์จะร้อนเกินไปหรือล้มเหลวช่วยป้องกันอันตรายที่เกิดจากการโอเวอร์โหลด การลัดวงจร ข้อผิดพลาดของกราวด์ และสภาวะทางไฟฟ้าที่ผิดปกติอื่นๆดังแสดงในรูปที่ 1 เบรกเกอร์วงจรขนาดเล็ก (MCB) ใช้กลไกทั้งความร้อนและแม่เหล็กเพื่อตัดการทำงานเมื่อจำเป็นเนื่องจากการดำเนินการที่รวดเร็วและเชื่อถือได้ OCPD จึงมีความสำคัญในการป้องกันอันตรายจากไฟฟ้าและรับประกันความปลอดภัยของระบบ

สาเหตุของกระแสเกินในวงจรไฟฟ้า

กระแสไฟเกินอาจมาจากหลายแหล่งสาเหตุที่พบบ่อยที่สุด ได้แก่:

ไฟฟ้าลัดวงจร

ไฟฟ้าลัดวงจรเกิดขึ้นเมื่อตัวนำไฟฟ้าสองตัวสัมผัสกันโดยตรงสิ่งนี้ทำให้เกิดกระแสไฟกระชากทันทีที่สูงกว่าระดับปกติของวงจรเข็มขึ้นเร็วมากจนสายไฟทนไม่ได้อุปกรณ์ป้องกันจะต้องตัดการเชื่อมต่อวงจรทันทีเพื่อหยุดความเสียหาย

โอเวอร์โหลด

โอเวอร์โหลดเกิดขึ้นเมื่อโหลดที่เชื่อมต่ออยู่ต้องการกระแสไฟฟ้ามากกว่าที่วงจรสามารถจ่ายได้อย่างปลอดภัยความต้องการพิเศษนี้จะเพิ่มขึ้นเรื่อยๆ เมื่ออุปกรณ์ต่างๆ ดึงพลังงานมากขึ้นตัวอย่างทั่วไปคือการเสียบอุปกรณ์จำนวนมากเกินไปเข้ากับเต้ารับเดียวสายไฟจะร้อนเกินไปหากโหลดเกินยังคงดำเนินต่อไปโดยไม่มีการหยุดชะงัก

ความผิดพลาดของพื้นดิน

ความผิดปกติของกราวด์เกิดขึ้นเมื่อกระแสไหลไปทางพื้นดินโดยไม่ได้ตั้งใจผ่านเส้นทางหลงทางสิ่งนี้มักเกิดขึ้นเมื่อฉนวนแตกและทำให้ตัวนำสัมผัสกระแสไฟฟ้ารั่วอาจเดินทางผ่านพื้นผิวหรือโครงสร้างที่เป็นสื่อกระแสไฟฟ้าในบริเวณใกล้เคียงอุปกรณ์ป้องกันจะต้องดำเนินการอย่างรวดเร็วเพื่อป้องกันการกระแทกและความเสียหายของอุปกรณ์

ข้อผิดพลาดส่วนโค้ง

ข้อผิดพลาดส่วนโค้งเกิดขึ้นเมื่อสายไฟหลวมหรือเสียหายทำให้เกิดส่วนโค้งไฟฟ้าพลังงานสูงส่วนโค้งเหล่านี้กระโดดข้ามช่องว่างและก่อให้เกิดความร้อนจัดความร้อนสามารถจุดติดวัสดุที่อยู่รอบๆ ได้หากยังเกิดข้อผิดพลาดอยู่เนื่องจากความเสี่ยงนี้ ข้อผิดพลาดของส่วนโค้งจึงเป็นสาเหตุสำคัญของการเกิดเพลิงไหม้ทางไฟฟ้า

ประเภทของอุปกรณ์ป้องกันกระแสเกิน

ด้านล่างนี้คือประเภทหลักของอุปกรณ์ป้องกันกระแสเกิน (OCPD) ที่ใช้กันทั่วไปในระบบไฟฟ้าและอิเล็กทรอนิกส์ เพื่อป้องกันความเสียหายที่เกิดจากการไหลของกระแสไฟฟ้ามากเกินไป

ฟิวส์

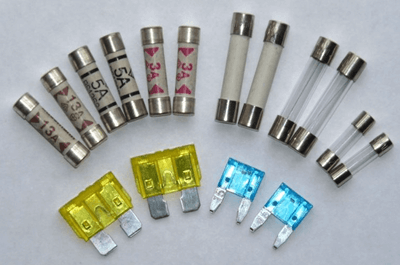

รูปที่ 2 ฟิวส์ประเภทต่างๆ ที่ใช้ในระบบไฟฟ้า

ฟิวส์เป็นหนึ่งในอุปกรณ์ป้องกันกระแสไฟเกินที่ง่ายที่สุดและใช้กันอย่างแพร่หลายที่สุดประกอบด้วยแถบโลหะบางๆ ที่ออกแบบมาเพื่อละลายเมื่อกระแสไฟฟ้าเกินความจุที่กำหนดเมื่อแถบนี้ละลาย วงจรจะเปิดทันที เพื่อหยุดการไหลของกระแสไฟฟ้า และปกป้องส่วนประกอบที่ละเอียดอ่อนจากความร้อนสูงเกินไปหรือความล้มเหลวเนื่องจากฟิวส์ทำงานผ่านการหลอมละลายที่ไม่สามารถเปลี่ยนกลับได้ จึงต้องเปลี่ยนฟิวส์หลังจากเกิดข้อผิดพลาดแต่ละครั้งฟิวส์มีหลายรูปแบบ เช่น ฟิวส์แบบตลับ ฟิวส์เซรามิก และฟิวส์ใบมีดของรถยนต์ ทำให้เหมาะสำหรับระบบไฟฟ้าที่หลากหลาย

เซอร์กิตเบรกเกอร์

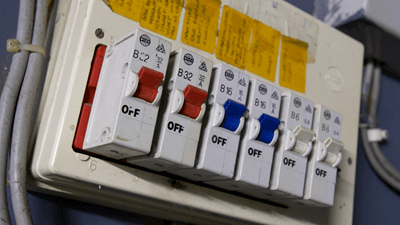

รูปที่ 3 เซอร์กิตเบรกเกอร์

เซอร์กิตเบรกเกอร์เป็นอุปกรณ์ป้องกันกระแสไฟเกินที่สำคัญซึ่งออกแบบมาเพื่อขัดขวางวงจรไฟฟ้าโดยอัตโนมัติเมื่อตรวจพบกระแสไฟเกินแตกต่างจากฟิวส์ที่ต้องเปลี่ยนหลังจากที่ฟิวส์ขาด เบรกเกอร์สามารถรีเซ็ตได้เมื่อระบุและแก้ไขข้อผิดพลาดแล้ว ทำให้เป็นรูปแบบการป้องกันที่สะดวกและนำกลับมาใช้ใหม่ได้เซอร์กิตเบรกเกอร์ถูกนำมาใช้กันอย่างแพร่หลายในระบบไฟฟ้าที่อยู่อาศัย อาคารพาณิชย์ และอุตสาหกรรม เนื่องจากให้การป้องกันที่เชื่อถือได้ต่อการโอเวอร์โหลดและการลัดวงจร ในขณะเดียวกันก็ช่วยให้สามารถคืนพลังงานได้อย่างรวดเร็วนอกจากนี้ยังมีคุณลักษณะการเดินทางที่แตกต่างกัน เช่น ประเภท B, ประเภท C และประเภท D เพื่อให้ตรงกับข้อกำหนดโหลดเฉพาะ และรับประกันประสิทธิภาพของระบบไฟฟ้าที่ปลอดภัย

ฟิวส์ PTC แบบโพลีเมอร์ที่สามารถรีเซ็ตได้

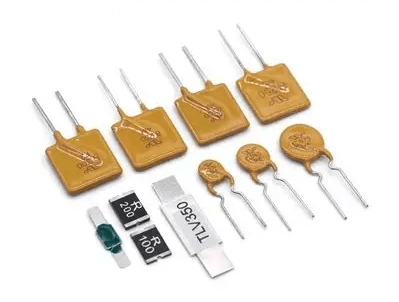

รูปที่ 4 ฟิวส์ PTC แบบโพลีเมอร์ชนิดต่างๆ

ฟิวส์ PTC แบบโพลีเมอร์แบบรีเซ็ตได้ ซึ่งมักเรียกว่าฟิวส์แบบรีเซ็ตได้หรืออุปกรณ์ PPTC ให้การป้องกันกระแสไฟเกินแบบอัตโนมัติและแบบใช้ซ้ำได้สำหรับวงจรอิเล็กทรอนิกส์สมัยใหม่เมื่อกระแสไหลมากเกินไปผ่านอุปกรณ์ วัสดุโพลีเมอร์จะร้อนขึ้นและความต้านทานจะเพิ่มขึ้นอย่างรวดเร็ว ซึ่งจำกัดกระแสและปกป้องส่วนประกอบปลายทางเมื่อสภาพข้อบกพร่องถูกลบออกและอุปกรณ์เย็นลง อุปกรณ์จะกลับสู่สถานะความต้านทานต่ำ ทำให้การทำงานปกติกลับมาทำงานต่อได้โดยไม่ต้องเปลี่ยนใหม่ทำให้ฟิวส์แบบรีเซ็ต PTC ได้เหมาะสำหรับการใช้งาน เช่น อุปกรณ์อิเล็กทรอนิกส์ ชุดแบตเตอรี่ พอร์ต USB และอุปกรณ์จ่ายไฟ ซึ่งอาจเกิดเหตุการณ์กระแสไฟเกินบ่อยครั้งและต้องการการป้องกันที่ไม่ต้องบำรุงรักษา

การป้องกันกระแสไฟเกินแบบอิเล็กทรอนิกส์ (eFuses)

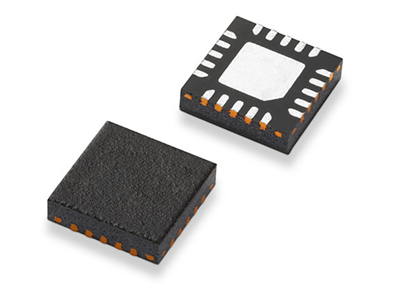

รูปที่ 5 IC ฟิวส์อิเล็กทรอนิกส์แบบยึดพื้นผิว (eFuse)

อุปกรณ์ป้องกันกระแสไฟเกินแบบอิเล็กทรอนิกส์ที่รู้จักกันทั่วไปในชื่อ eFuses ใช้วงจรรวมเพื่อตรวจสอบและควบคุมการไหลของกระแสด้วยความแม่นยำเป็นพิเศษแตกต่างจากฟิวส์ทั่วไป eFuses นำเสนอเกณฑ์ที่ตั้งโปรแกรมได้ เวลาตอบสนองที่รวดเร็ว และคุณสมบัติการป้องกันหลายประการ เช่น กระแสไฟเกิน แรงดันไฟเกิน การลัดวงจร และการปิดระบบระบายความร้อนเนื่องจากไอซีป้องกันที่ใช้เซมิคอนดักเตอร์เหล่านี้สามารถปรับแต่งได้ผ่านตัวต้านทานภายนอกหรืออินเทอร์เฟซดิจิทัล จึงทำให้สามารถควบคุมการทำงานของระบบได้อย่างแม่นยำในระหว่างสภาวะความผิดปกติeFuses ถูกนำมาใช้กันอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ รวมถึงแล็ปท็อป อุปกรณ์โทรคมนาคม อุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่ และโหลดดิจิทัลที่มีความละเอียดอ่อน เพื่อให้การป้องกันที่แม่นยำและเชื่อถือได้

รีเลย์โอเวอร์โหลดความร้อน

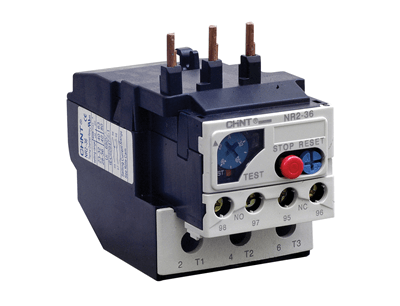

รูปที่ 6 รีเลย์โอเวอร์โหลดความร้อน

รีเลย์โอเวอร์โหลดความร้อนเป็นอุปกรณ์ป้องกันกระแสเกินที่ใช้ในระบบควบคุมมอเตอร์เป็นหลักรีเลย์เหล่านี้จะปกป้องมอเตอร์ไฟฟ้าโดยการตรวจจับความร้อนที่มากเกินไปที่เกิดขึ้นระหว่างสภาวะการโอเวอร์โหลดเป็นเวลานานภายในรีเลย์ แถบโลหะคู่จะโค้งงอเมื่ออุ่นขึ้น และเมื่ออุณหภูมิถึงจุดวิกฤติ รีเลย์จะตัดการทำงานและตัดการเชื่อมต่อมอเตอร์จากแหล่งจ่ายไฟเพื่อป้องกันความร้อนสูงเกิน ฉนวนพัง และความเสียหายของมอเตอร์เนื่องจากรีเลย์โอเวอร์โหลดความร้อนตอบสนองต่อทั้งกระแสและอุณหภูมิ จึงให้การป้องกันที่เชื่อถือได้และขึ้นอยู่กับโหลดในตัวสตาร์ทมอเตอร์ เครื่องจักรอุตสาหกรรม ระบบ HVAC และตัวขับเคลื่อนสายพานลำเลียง

อุปกรณ์ป้องกันกระแสเกินทำงานอย่างไร?

อุปกรณ์ป้องกันกระแสไฟเกินทั้งหมดทำงานโดยมีวัตถุประสงค์พื้นฐานเดียวกัน นั่นคือตรวจสอบกระแสไฟฟ้าที่ไหลผ่านวงจรและตอบสนองเมื่อกระแสนั้นเพิ่มขึ้นเกินระดับที่ปลอดภัยไม่ว่าอุปกรณ์จะเป็นฟิวส์ เซอร์กิตเบรกเกอร์ ฟิวส์ PTC ที่สามารถรีเซ็ตได้ หรือ eFuse อิเล็กทรอนิกส์ อุปกรณ์จะคอยเฝ้าดูสัญญาณของการโอเวอร์โหลด การลัดวงจร หรือกระแสไฟกระชากที่ผิดปกติอย่างต่อเนื่อง

เมื่อกระแสไฟฟ้าสูงเกินไป อุปกรณ์จะใช้กลไกภายใน เช่น องค์ประกอบที่หลอมละลาย เซ็นเซอร์อุณหภูมิ ตัวกระตุ้นแม่เหล็ก หรือเครื่องตรวจจับที่ใช้ IC เพื่อรับรู้ความผิดปกติจากนั้นจะขัดขวางหรือจำกัดการไหลของกระแสไฟฟ้าเพื่อป้องกันความเสียหายต่อสายไฟ เครื่องใช้ไฟฟ้า และชิ้นส่วนอิเล็กทรอนิกส์ที่มีความละเอียดอ่อน

หลังจากที่ข้อผิดพลาดหายไป อุปกรณ์บางอย่างจะรีเซ็ตโดยอัตโนมัติ อุปกรณ์อื่นๆ จำเป็นต้องรีเซ็ตด้วยตนเอง และต้องเปลี่ยนฟิวส์แบบเดิมในทุกกรณี OCPD มอบวิธีที่รวดเร็วและเชื่อถือได้ในการปกป้องระบบไฟฟ้าจากความร้อนสูงเกินไป อุปกรณ์ขัดข้อง และอันตรายจากไฟไหม้

ข้อดีและข้อจำกัดของ OCPD

ข้อดี

• ช่วยปกป้องผู้คนจากอันตรายจากไฟฟ้า

• ป้องกันความเสียหายของอุปกรณ์และลดความเสี่ยงจากไฟไหม้

• ปรับปรุงความน่าเชื่อถือของระบบและเวลาทำงานโดยรวม

• รับประกันการปฏิบัติตามรหัสความปลอดภัยทางไฟฟ้า

• ลดการหยุดทำงานเมื่อมีการประสานงานการป้องกันอย่างเหมาะสม

ข้อจำกัด

• ต้องเปลี่ยนฟิวส์หลังจากใช้งานแล้ว

• เซอร์กิตเบรกเกอร์อาจตัดการทำงานที่น่ารำคาญได้หากไม่ได้ขนาดอย่างถูกต้อง

• อุปกรณ์ที่รีเซ็ตได้จะช้าลงเมื่อตอบสนองต่อเหตุการณ์ไฟฟ้าลัดวงจร

• การเลือกอุปกรณ์ไม่ถูกต้องจะทำให้การป้องกันโดยรวมอ่อนแอลง

การป้องกันกระแสเกินเทียบกับการป้องกันโอเวอร์โหลด

ด้าน	กระแสเกิน การป้องกัน	โอเวอร์โหลด การป้องกัน
คำนิยาม	ปกป้อง เทียบกับกระแสไฟฟ้าที่อยู่เหนือระดับอุปกรณ์หรือตัวนำ รวมถึงข้อบกพร่อง	ปกป้อง กับกระแสไฟเกินปานกลางที่เกิดจากโหลดมากเกินไป
สาเหตุ	สั้น วงจรไฟฟ้าขัดข้อง กราวด์ การไหลเข้าอย่างรุนแรง	เป็นเวลานาน โอเวอร์โหลดทางกลหรือไฟฟ้า
ปัจจุบัน ระดับ	มาก สูงหลายเท่าของกระแสไฟฟ้าที่ได้รับการจัดอันดับ	เล็กน้อย เพิ่มขึ้นปานกลาง (ประมาณ 110–150%)
ระยะเวลา	ทันที และต้องรีบเคลียร์	งานสร้าง ช้าๆ ในไม่กี่วินาทีหรือนาที
วัตถุประสงค์	ป้องกัน ความเสียหายร้ายแรง ไฟไหม้ และความร้อนสูงเกินของตัวนำ	ป้องกัน มอเตอร์และอุปกรณ์มีความร้อนสูงเกินไปจากภาระที่ต่อเนื่อง
อุปกรณ์	ฟิวส์, เบรกเกอร์แม่เหล็ก, รีเลย์ทันที	ความร้อน โอเวอร์โหลดรีเลย์ โมดูลไบเมทัล
การเดินทาง การดำเนินการ	รวดเร็ว ทริปแม่เหล็กทันที	ช้า การเดินทางล่าช้าด้วยความร้อน
โฟกัส	ปกป้อง สายไฟและอุปกรณ์จากกระแสผิด	ปกป้อง มอเตอร์/อุปกรณ์จากการทำความร้อนที่เกี่ยวข้องกับโหลด
รีเซ็ต	โดยปกติแล้ว คู่มือ	คู่มือ หรืออัตโนมัติ ขึ้นอยู่กับการออกแบบ
ความสัมพันธ์	โอเวอร์โหลด เป็นกระแสเกินประเภทหนึ่ง	ก ชุดย่อยของกระแสเกินเน้นไปที่ปัญหาโหลด

บทสรุป

อุปกรณ์ป้องกันกระแสไฟเกินทำงานโดยการขัดขวางระดับกระแสไฟที่ไม่ปลอดภัย ซึ่งอาจนำไปสู่ความร้อนสูงเกินไป อุปกรณ์ขัดข้อง หรือไฟไหม้ทางไฟฟ้าอุปกรณ์แต่ละชิ้นตอบสนองต่อการโอเวอร์โหลดและข้อผิดพลาดที่แตกต่างกัน ดังนั้นการเลือกอุปกรณ์ที่เหมาะสมจะทำให้ระบบของคุณปลอดภัยและเชื่อถือได้คุณยังได้เห็นอีกว่าแต่ละตัวเลือกมาพร้อมกับจุดแข็งและข้อจำกัดของตัวเองด้วยความรู้นี้ ตอนนี้คุณก็พร้อมที่จะเลือกและใช้การป้องกันที่เหมาะสมสำหรับการตั้งค่าระบบไฟฟ้าทุกประเภทแล้ว
