ในช่วงปลายทศวรรษที่ 1950 และต้นปี 1960 มีการเปลี่ยนแปลงครั้งใหญ่ในวิธีการเชื่อมต่อไฟฟ้าด้วยการแนะนำตัวเชื่อมต่อ Molexในตอนแรกตัวเชื่อมต่อเหล่านี้ใช้สำหรับเครื่องใช้ในบ้าน แต่ในไม่ช้าพวกเขาก็กลายเป็นที่นิยมในสาขาอื่น ๆ อีกมากมายเพราะพวกเขาเชื่อถือได้และใช้งานง่ายการออกแบบพินและซ็อกเก็ตใหม่ของตัวเชื่อมต่อ Molex ทำให้การเชื่อมต่อไฟฟ้าปลอดภัยและมีเสถียรภาพมากขึ้นตั้งค่ามาตรฐานใหม่ในอุตสาหกรรมบทความนี้ดูว่าตัวเชื่อมต่อ Molex ได้รับการพัฒนาอย่างไรพวกเขาเปลี่ยนอุตสาหกรรมอย่างไรและผลกระทบที่ยั่งยืนต่อระบบไฟฟ้าและอิเล็กทรอนิกส์

แคตตาล็อก

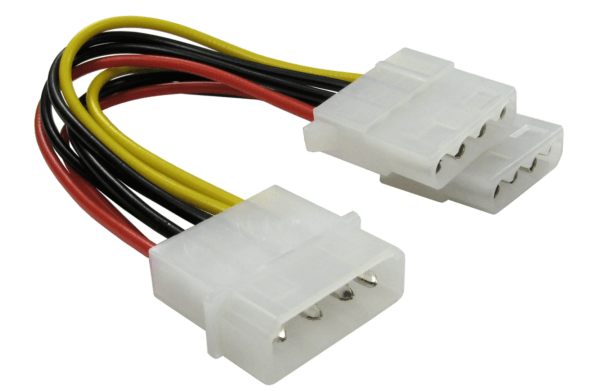

รูปที่ 1: ตัวเชื่อมต่อ Molex

ตัวเชื่อมต่อ Molex คืออะไร?

ตัวเชื่อมต่อ Molex เป็นตัวเชื่อมต่อไฟฟ้าทั่วไปที่ใช้ในอุปกรณ์อิเล็กทรอนิกส์จำนวนมากมันมีการออกแบบพินและซ็อกเก็ตที่ทำให้แน่ใจว่าสายไฟเชื่อมต่ออย่างปลอดภัยและน่าเชื่อถือตัวเชื่อมต่อมีสี่ส่วนหลัก: พิน, ซ็อกเก็ต, ตัวเชื่อมต่อไนลอนและเครื่องมือพิเศษสำหรับการรวมเข้าด้วยกันและแยกออกจากกันตัวเชื่อมต่อแต่ละตัวเชื่อมโยงสายหนึ่งไปยังอีกสายหนึ่งทำให้การเชื่อมต่อไฟฟ้าที่แข็งแกร่ง

พินเป็นชิ้นส่วนโลหะที่ติดอยู่กับสายโดยใช้เครื่องมือพิเศษกระบวนการนี้มีสองขั้นตอนที่สำคัญ: หนึ่งขั้นตอนจะยึดพินไปยังส่วนโลหะของลวดและขั้นตอนอื่น ๆ จะจับฝาครอบด้านนอกของลวดด้ามจับนี้ช่วยบรรเทาความเครียดและทำให้ลวดเชื่อมต่ออย่างแน่นหนากับพินแม้ว่าจะดึง

หลังจากติดเข็มเข้ากับลวดแล้วพินจะถูกวางลงในซ็อกเก็ตซึ่งเป็นส่วนหนึ่งของตัวเชื่อมต่อไนลอนขนาดใหญ่ที่อยู่อาศัยนี้จัดหมุดหลายตัวลงในตารางสี่เหลี่ยมของซ็อกเก็ตจำนวนซ็อกเก็ตสามารถมีตั้งแต่หนึ่งถึงหลายร้อยขึ้นอยู่กับสิ่งที่ใช้สำหรับ

สปริงโลหะภายในพินล็อคเข้าไปในตัวเชื่อมต่อไนลอนหยุดหยุดการหลุดออกมาและทำให้การเชื่อมต่อมีความเสถียรเมื่อเวลาผ่านไปในระหว่างการประกอบตรวจสอบให้แน่ใจว่าการออกแบบพินและซ็อกเก็ตเข้ากันได้ดีเป็นสิ่งสำคัญมากสำหรับการเชื่อมต่อที่เชื่อถือได้หากจำเป็นเครื่องมือพิเศษสามารถใช้ในการเคลื่อนย้ายพินและสายไปยังซ็อกเก็ตที่แตกต่างกันเพื่อให้สามารถตั้งค่าการเดินสายที่ยืดหยุ่นได้

การกำหนดค่าตัวเชื่อมต่อ Molex

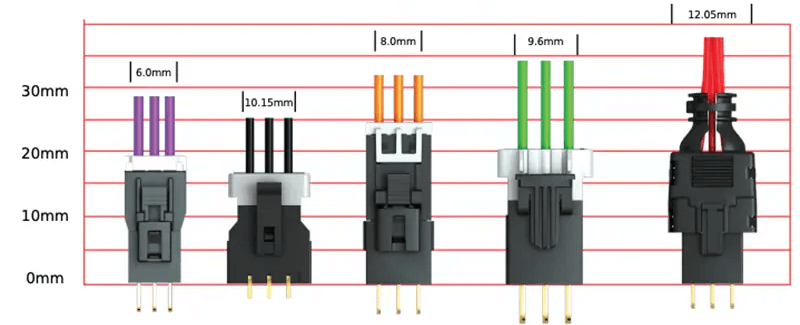

รูปที่ 2: การกำหนดค่าตัวเชื่อมต่อ Molex พร้อมการวัด

ตัวเชื่อมต่อ Molex เปลี่ยนศตวรรษที่ 20 ด้วยการออกแบบที่ยืดหยุ่นและเชื่อถือได้ความสามารถในการใช้งานได้หลายวิธีทำให้พวกเขาได้รับความนิยมในอุตสาหกรรมต่าง ๆ ซึ่งนำไปสู่การใช้อย่างแพร่หลายวิธีการพินและซ็อกเก็ตให้การเชื่อมต่อไฟฟ้าที่แข็งแกร่งและมีเสถียรภาพ

การออกแบบนี้มีประโยชน์ในช่วงหลายปีที่ผ่านมาและมีอิทธิพลต่อผู้ผลิตรายอื่นตัวอย่างเช่นการเชื่อมต่อ TE ซึ่งครั้งหนึ่งเคยรู้จักกันในชื่อ AMP ได้สร้างตัวเชื่อมต่อ Mate-N-Lok ซึ่งทำงานในลักษณะเดียวกันกับตัวเชื่อมต่อ MolexMate-N-Lok ยังใช้ระบบพินและซ็อกเก็ตแสดงให้เห็นว่าการออกแบบดั้งเดิมของโมล็กซ์เป็นอย่างไร

ตัวเชื่อมต่อ Molex และเวอร์ชันของพวกเขายังคงเป็นที่นิยมเพราะสามารถปรับให้เหมาะกับการใช้งานจำนวนมากพวกเขาสามารถปรับแต่งสำหรับจำนวนพินระยะห่างและความต้องการแรงดันไฟฟ้าที่แตกต่างกันความยืดหยุ่นนี้ทำให้เหมาะสำหรับระบบอิเล็กทรอนิกส์และไฟฟ้าที่หลากหลายตั้งแต่อุปกรณ์ผู้บริโภคที่เรียบง่ายไปจนถึงเครื่องจักรอุตสาหกรรมที่ซับซ้อน

การจัดตำแหน่งที่แม่นยำของหมุดและซ็อกเก็ตช่วยลดโอกาสของการเชื่อมต่อที่ล้มเหลวในขณะที่วัสดุที่แข็งแกร่งทำให้มั่นใจได้ว่าพวกเขาจะอยู่ได้นานและต้านทานการสึกหรอคุณสมบัติเหล่านี้นำไปสู่การใช้งานอย่างต่อเนื่องและการสร้างตัวเชื่อมต่อที่คล้ายกันโดย บริษัท อื่น ๆ ทำให้ Molex Connectors เป็นส่วนพื้นฐานของเทคโนโลยีตัวเชื่อมต่อ

ขั้วต่อโมล็อกซ์สี่พิน

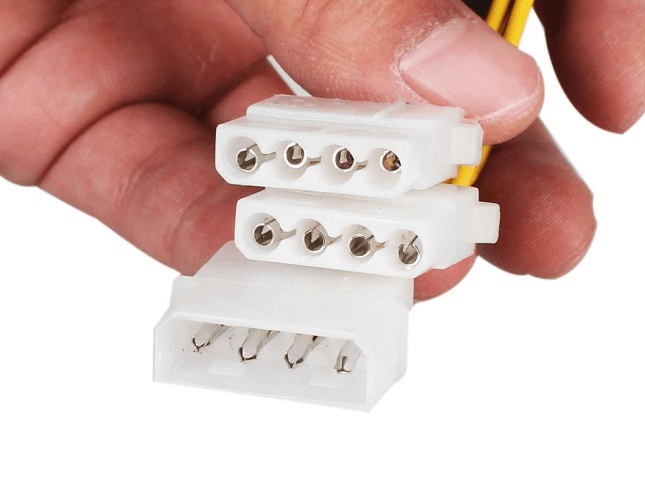

รูปที่ 3: ขั้วต่อโมล็อกซ์สี่พิน

ตัวเชื่อมต่อโมล็อกซ์สี่พินเป็นส่วนทั่วไปที่ใช้เป็นจำนวนมากสำหรับการให้พลังงานและการจัดการงานอินพุต/เอาต์พุตในอุปกรณ์อิเล็กทรอนิกส์ประเภทหนึ่งที่รู้จักกันดีคือขั้วต่อ Mate-N-Lok แบบตรงสี่พินจากการเชื่อมต่อ TE ซึ่งเป็นที่นิยมเพราะใช้งานได้ดีและใช้บ่อย

อีกตัวอย่างที่ดีคือขั้วต่อแบบลวดกับบอร์ด 5569 ซีรี่ส์ตัวเชื่อมต่อนี้สามารถจัดการกระแสไฟฟ้าได้มากถึง 13 แอมป์ด้วยลวด AWG 16 แอมป์เนื่องจากระยะห่างของพิน 4.20 มม. ทำให้เหมาะสำหรับการใช้พลังงานที่สูงขึ้นซีรีย์ 5569 มีเค้าโครงเต้ารับ 2x2 ซึ่งทำให้มันสมบูรณ์แบบสำหรับการเป็นแหล่งพลังงานหลักบนแผงวงจรพิมพ์ขนาดเล็ก (PCBs)

ชิ้นส่วนที่ตรงกันสำหรับซีรีย์ 5569 คือตัวเชื่อมต่อปลั๊กสี่ตัว 5557 ซีรี่ส์ปลั๊กนี้ใช้หมุดจีบเพื่อยึดสายไฟไว้ซึ่งทำให้ง่ายต่อการทดสอบและรวบรวมระบบเชื่อมต่อระหว่างกันการออกแบบนี้ดีสำหรับการสร้างการเชื่อมต่อพลังงานที่เชื่อถือได้และยาวนานในสาขาต่าง ๆด้วยการใช้ตัวเชื่อมต่อเหล่านี้วิศวกรสามารถตรวจสอบให้แน่ใจว่าโครงการอิเล็กทรอนิกส์ของพวกเขาได้รับพลังงานคงที่และมีประสิทธิภาพ

ตัวเชื่อมต่อสองพิน Molex

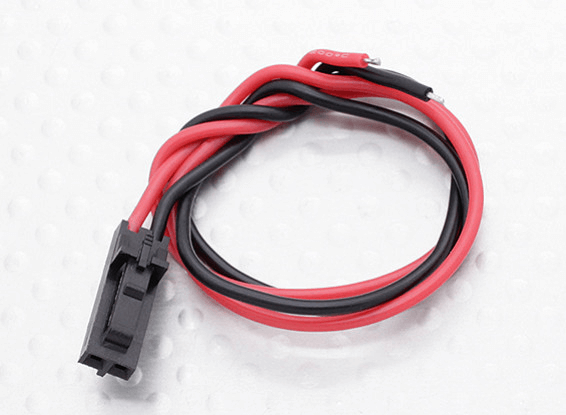

รูปที่ 4: ตัวเชื่อมต่อสองพิน Molex

ตัวเชื่อมต่อ Molex Micro-Fit 3.0 เป็นตัวเชื่อมต่อแบบสองตำแหน่งที่ได้รับความนิยม 3 มม. ปลั๊กอินแบบ 3 มม. ที่ใช้กันทั่วไปในอุปกรณ์อิเล็กทรอนิกส์จำนวนมากมันถูกออกแบบมาสำหรับพื้นที่ขนาดเล็กและให้การเชื่อมต่อไฟฟ้าที่เชื่อถือได้

เพื่อประสิทธิภาพที่ดีที่สุดขอแนะนำให้ใช้หมุดจีบหญิงขนาดเล็กขนาดเล็กขนาดเล็กที่มีขั้วต่อนี้พินเหล่านี้ทำงานได้ดีกับขนาดลวดตั้งแต่ 20 ถึง 24 AWGเมื่อหมุดจีบติดอยู่กับสายไฟอย่างถูกต้องพวกเขาจะมั่นใจได้ว่าการเชื่อมต่อที่ปลอดภัยและมั่นคงซึ่งช่วยเพิ่มความน่าเชื่อถือโดยรวมของระบบ

เต้ารับที่ตรงกันสำหรับปลั๊กขนาดเล็กขนาดเล็กมาจากตระกูล Molex 43020เต้ารับเหล่านี้ได้รับการออกแบบให้ติดตั้งบนสายเคเบิลและต้องใช้พินจีบจากซีรี่ส์ Molex 43031การใช้ชุดค่าผสมนี้ช่วยให้มั่นใจได้อย่างสมบูรณ์แบบด้วยปลั๊กขนาดเล็ก 3.0 ให้การเชื่อมต่อที่แข็งแกร่งและยั่งยืน

เพื่อให้ระบบตัวเชื่อมต่อ Molex ทำงานได้อย่างถูกต้องจะมีประโยชน์ในการจับคู่หมายเลขชิ้นส่วนสำหรับแต่ละองค์ประกอบอย่างระมัดระวังไม่ว่าจะมีเทอร์มินัลจำนวนเท่าใดแต่ละส่วนจะต้องจับคู่อย่างถูกต้องเพื่อให้แน่ใจว่าระบบทำงานได้อย่างถูกต้องการตรวจสอบแผ่นข้อมูลสำหรับแต่ละส่วนมีประโยชน์ในการยืนยันการจับคู่ที่เหมาะสมและเพื่อรักษาความน่าเชื่อถือและประสิทธิภาพของระบบเชื่อมต่อทั้งหมด

AMP mate-n-lok 1-480424-0 ตัวเชื่อมต่อพลังงาน

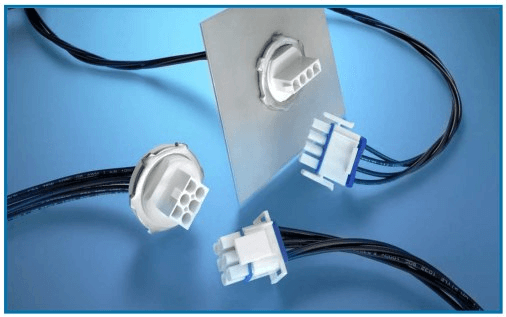

รูปที่ 5: AMP Mate-N-Lok 1-480424-0 ตัวเชื่อมต่อพลังงาน

• พิมพ์: ขั้วต่อพลังงานไฟฟ้า

•ผู้ผลิต: แอมป์

•เริ่มการผลิต: 2506

•ขนาด: 21 มม. (หญิง), 23 มม. (ชาย) ความกว้าง;6 มม. (หญิง), ความสูง 8 มม. (ชาย)

•พิน: 4

•ข้อมูลจำเพาะไฟฟ้า: สูงสุดแรงดันไฟฟ้า 12V, สูงสุดปัจจุบัน 11a/pin (18Awg ที่เพิ่มขึ้น 30 ° C)

•การกำหนดค่า Pinout:

พิน 1: สีเหลือง +12V

พิน 2: สีดำกราวด์

พิน 3: สีดำกราวด์

พิน 4: สีแดง +5V

•ขนาดลวด: โดยทั่วไป 18 AWG หรือ 0.823 mm²

บริบททางประวัติศาสตร์และการออกแบบ

รูปที่ 6: บริบททางประวัติศาสตร์และการออกแบบตัวเชื่อมต่อ Molex

ในช่วงปลายทศวรรษที่ 1950 และต้นปี 1960 Molex ได้เปลี่ยนวิธีที่เราเชื่อมต่ออุปกรณ์ไฟฟ้าโดยการสร้างและจดสิทธิบัตรขั้วต่อพินและซ็อกเก็ตตัวแรกตัวเชื่อมต่อเหล่านี้ถูกสร้างขึ้นเป็นครั้งแรกสำหรับเครื่องใช้ในบ้าน แต่พวกเขาได้รับความนิยมอย่างรวดเร็วในสาขาอื่น ๆ อีกมากมายเพราะพวกเขาเชื่อถือได้และทำงานได้ดีในปี 1963 มีการแนะนำตัวเชื่อมต่ออีกตัวหนึ่งที่เรียกว่า AMP Mate-N-Lokแม้ว่ามันจะดูคล้ายกับตัวเชื่อมต่อ Molex แต่ก็ไม่สามารถใช้กับพวกเขาได้แม้จะมีความแตกต่างนี้ตัวเชื่อมต่อทั้งสองประเภทก็กลายเป็นเรื่องธรรมดามากในอุตสาหกรรมคอมพิวเตอร์ที่กำลังเติบโตเมื่อเวลาผ่านไปชื่อ "ตัวเชื่อมต่อ Molex" เริ่มใช้สำหรับปลั๊กไนล่อนและซ็อกเก็ตทุกประเภทแสดงให้เห็นว่าการออกแบบดั้งเดิมของโมล็กซ์มีอิทธิพลต่ออุตสาหกรรมโดยรวมมากแค่ไหน

การใช้และการดัดแปลง

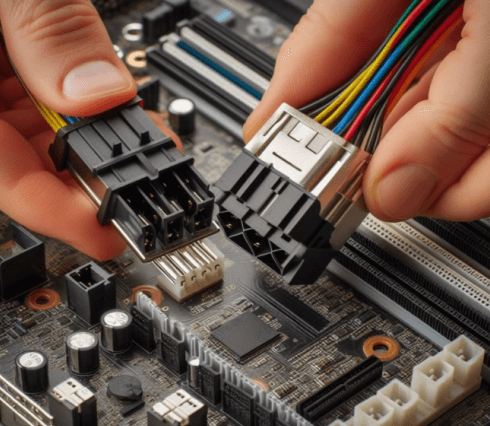

รูปที่ 7: ตัวเชื่อมต่อ Molex ที่ใช้ในฮาร์ดแวร์คอมพิวเตอร์

ตัวเชื่อมต่อ Molex มีบทบาทสำคัญในการเพิ่มพลังส่วนคอมพิวเตอร์หลายชิ้นเช่นเมนบอร์ดแฟน ๆ ไดรฟ์ดิสก์ฟลอปปี้ไดรฟ์ซีดี/ดีวีดีการ์ดวิดีโอและฮาร์ดไดรฟ์เก่า หนึ่งในตัวเชื่อมต่อหลักที่ใช้ในคอมพิวเตอร์ในปัจจุบันคือตัวเชื่อมต่อขนาดเล็กจูเนียร์ซึ่งมาในการตั้งค่า 20 หรือ 24 พินและทำหน้าที่เป็นตัวเชื่อมต่อพลังงานหลักสำหรับเมนบอร์ด ATX ในทางตรงกันข้ามที่เก่าแก่ที่เมนบอร์ดใช้ตัวเชื่อมต่อสองตัวที่เรียกว่า "P8" และ "P9" วางเคียงข้างกันเพื่อให้แรงดันไฟฟ้าและสัญญาณที่แตกต่างกัน

แหล่งจ่ายไฟ ATX ที่ทันสมัยมีการเปลี่ยนแปลงมากมายเพิ่มคุณสมบัติใหม่ที่ให้เมนบอร์ดจัดการพลังงานได้ดีขึ้นสิ่งเหล่านี้รวมถึง Wake-On-Lan ซึ่งช่วยให้คอมพิวเตอร์เปิดหรือตื่นขึ้นจากโหมดสลีปจากระยะไกลผ่านการเชื่อมต่อเครือข่ายและการเตือนที่กำหนดเวลาที่สามารถเปิดระบบตามเวลาที่กำหนดการอัปเดตเหล่านี้ทำให้ระบบคอมพิวเตอร์มีประสิทธิภาพมากขึ้นและควบคุมได้ง่ายขึ้นนำไปสู่การจัดการพลังงานที่ดีขึ้นและประสิทธิภาพโดยรวม

นอกจากนี้การเปิดตัวไดรฟ์ดิสก์ SATA นั้นเป็นการย้ายไปสู่ระบบการเชื่อมต่อขั้นสูงที่พัฒนาขึ้นโดย บริษัท อย่าง Molexตัวเชื่อมต่อ SATA ได้แทนที่ตัวเชื่อมต่อ Molex ที่เก่ากว่าสำหรับไดรฟ์ดิสก์โดยเสนออัตราการถ่ายโอนข้อมูลที่เร็วขึ้นและความน่าเชื่อถือที่ดีขึ้น เพื่อให้ทันกับการตั้งค่าฮาร์ดแวร์ที่ทันสมัยอะแดปเตอร์มีให้บริการที่แปลงตัวเชื่อมต่อ Molex เป็นมาตรฐานใหม่เช่นตัวเชื่อมต่อ PCIe Power สิ่งนี้ทำให้มั่นใจได้ว่าแหล่งจ่ายไฟที่เก่ากว่ายังสามารถใช้กับส่วนประกอบของวันนี้ได้ทำให้แน่ใจว่าเทคโนโลยีที่เก่ากว่าและใหม่กว่าสามารถทำงานร่วมกันได้อย่างราบรื่น

บทสรุป

ตัวเชื่อมต่อ Molex มีผลกระทบอย่างยั่งยืนต่อโลกของการเชื่อมต่อไฟฟ้าการออกแบบพินและซ็อกเก็ตที่เชื่อถือได้ของพวกเขากลายเป็นแบบจำลองสำหรับระบบเชื่อมต่ออื่น ๆ อีกมากมายรวมถึงแอมป์คู่ที่รู้จักกันดีในช่วงหลายปีที่ผ่านมาตัวเชื่อมต่อ Molex ได้ถูกนำมาใช้เพื่อเพิ่มกำลังอุปกรณ์ที่หลากหลายตั้งแต่เครื่องใช้ในบ้านในช่วงต้นไปจนถึงระบบคอมพิวเตอร์ที่ทันสมัยความสามารถในการปรับตัวความทนทานของพวกเขาและความสะดวกในการใช้งานทำให้พวกเขามีความเกี่ยวข้องในโลกเทคโนโลยีที่เปลี่ยนแปลงอยู่ตลอดเวลาในฐานะที่เป็นส่วนพื้นฐานของระบบอิเล็กทรอนิกส์และไฟฟ้าหลายตัวเชื่อมต่อ Molex แสดงให้เห็นว่าโซลูชันที่ออกแบบมาอย่างดีสามารถรองรับความก้าวหน้าทางเทคโนโลยีเป็นเวลาหลายปี

คำถามที่พบบ่อย [คำถามที่พบบ่อย]

1. ขั้วต่อ Molex ที่พบมากที่สุดคืออะไร?

ตัวเชื่อมต่อ Molex ที่พบมากที่สุดคือขั้วต่อพลังงานสี่พินที่พบในแหล่งจ่ายไฟคอมพิวเตอร์มันเชื่อมต่อฮาร์ดไดรฟ์รุ่นเก่าไดรฟ์ซีดี/ดีวีดีและชิ้นส่วนคอมพิวเตอร์ภายในอื่น ๆขั้วต่อนี้มีสายไฟสีดำสองสายสายสีเหลืองหนึ่งเส้นสำหรับ +12V และสายสีแดงหนึ่งสายสำหรับ +5V ทำให้มันมีความหลากหลายสำหรับอุปกรณ์ต่าง ๆ ภายในคอมพิวเตอร์แม้จะย้ายไปที่ SATA และขั้วต่ออื่น ๆ ในระบบที่ทันสมัยโมล็อกซ์สี่พินยังคงเป็นเรื่องธรรมดาในระบบเก่าเนื่องจากความน่าเชื่อถือ

2. ขั้วต่อ Molex ปลอดภัยหรือไม่?

ตัวเชื่อมต่อ Molex นั้นปลอดภัยเมื่อใช้อย่างถูกต้องการออกแบบของมันช่วยให้มั่นใจได้ว่าหมุดจีบอย่างปลอดภัยและที่อยู่อาศัยไนลอนที่ทนทานซึ่งให้ฉนวนกันความร้อนที่ดีและลดความเสี่ยงของการสัมผัสกับสายไฟโดยไม่ตั้งใจการออกแบบพินและซ็อกเก็ตช่วยให้มั่นใจได้ว่าการเชื่อมต่อที่แน่นหนาที่ต่อต้านการสั่นสะเทือนและการเคลื่อนไหวซึ่งมีความสำคัญในสภาพแวดล้อมที่มีความเครียดทางกายภาพการใช้งานที่เหมาะสมรวมถึงการไม่ใช้ขั้วต่อมากเกินไปเกินความสามารถในการจัดอันดับเพื่อรักษาความปลอดภัย

3. Molex เป็นตัวเชื่อมต่อที่ดีหรือไม่?

ตัวเชื่อมต่อ Molex เป็นตัวเชื่อมต่อที่ดีเพราะมันยากใช้งานง่ายและทำงานได้อย่างน่าเชื่อถือกลไก Pin-and-socket ทำให้มั่นใจได้ว่าการเชื่อมต่อไฟฟ้าที่แข็งแกร่งและมีเสถียรภาพซึ่งจำเป็นสำหรับการส่งพลังงานและการส่งสัญญาณที่สอดคล้องกันทำจากวัสดุที่มีคุณภาพสูงพวกเขาต่อต้านการสึกหรอเพื่อให้มั่นใจว่าพวกเขาจะอยู่ได้นานการออกแบบช่วยให้การประกอบและถอดประกอบได้ง่ายทำให้ดีสำหรับการเชื่อมต่อและตัดการเชื่อมต่อชิ้นส่วนตามต้องการความเก่งกาจนี้ทำให้ตัวเชื่อมต่อ Molex เป็นตัวเลือกยอดนิยมในการใช้งานมากมายรวมถึงรถยนต์โรงงานและอุปกรณ์อิเล็กทรอนิกส์ในครัวเรือน

4. คนยังใช้ Molex อยู่หรือไม่?

ผู้คนยังคงใช้ตัวเชื่อมต่อ Molex โดยเฉพาะอย่างยิ่งในระบบคอมพิวเตอร์รุ่นเก่าและแอพพลิเคชั่นอุตสาหกรรมต่างๆแม้ว่าคอมพิวเตอร์ที่ทันสมัยส่วนใหญ่จะเปลี่ยนเป็น SATA และตัวเชื่อมต่อที่มีประสิทธิภาพอื่น ๆ แต่ระบบเก่าและฮาร์ดแวร์รุ่นเก่าจำนวนมากยังคงพึ่งพาตัวเชื่อมต่อสี่พินแบบดั้งเดิมพวกเขายังใช้กันทั่วไปในพีซีที่สร้างขึ้นเองและการตั้งค่าแหล่งจ่ายไฟบางส่วนที่จำเป็นต้องใช้แหล่งพลังงานหลายแหล่งในการตั้งค่าอุตสาหกรรมตัวเชื่อมต่อ Molex มีมูลค่าสำหรับความน่าเชื่อถือและความสะดวกในการบำรุงรักษา

5. Molex สามารถส่งมอบพลังงานได้เท่าไหร่?
