ตัวนับไบนารี 74LS93 อธิบาย

74LS93 เป็นเคาน์เตอร์ไบนารี 4 บิตขนาดกะทัดรัดและมีประสิทธิภาพซึ่งรองรับแอพพลิเคชั่นดิจิทัลที่หลากหลายบทความนี้สำรวจฟังก์ชั่นคุณสมบัติและการใช้งานนำทางคุณผ่านการดำเนินการและผลประโยชน์ในทางปฏิบัติจากการนับค่าไบนารีไปจนถึงการแบ่งความถี่ 74LS93 นำเสนอความเรียบง่ายและความยืดหยุ่นสำหรับโครงการที่ต้องใช้โซลูชันการนับและกำหนดเวลาที่แม่นยำ

แคตตาล็อก

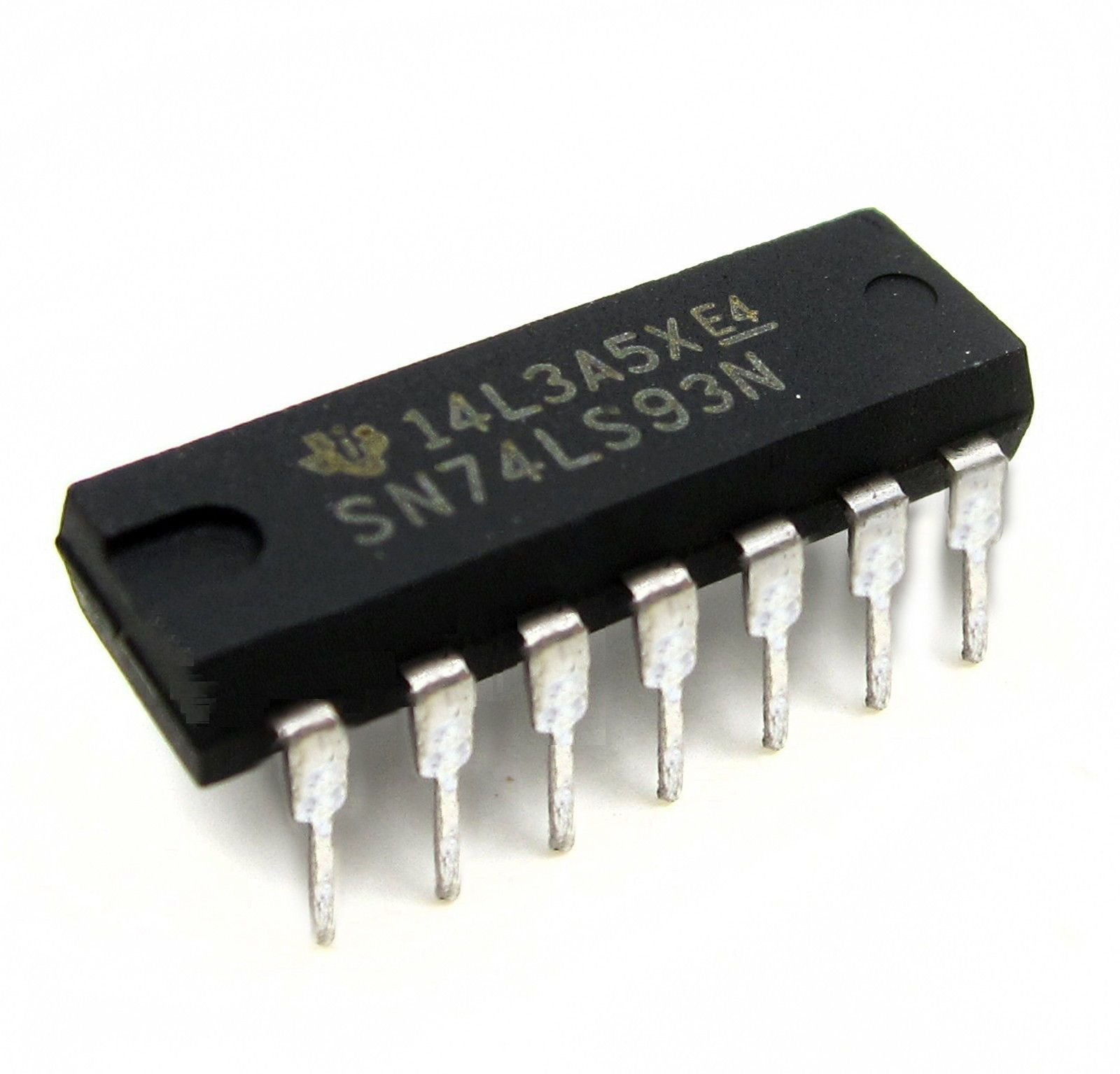

ทำความเข้าใจกับตัวนับไบนารี 74LS93 IC

ที่ 74LS93 เป็นเคาน์เตอร์ไบนารี 4 บิตที่ออกแบบโดยมีสองตัวขึ้นในตัวมันรวมโหมด -2-counter-counter กับ mod-8 up-counter ทำให้มันมีความหลากหลายสำหรับแอปพลิเคชันเช่นการนับ mod-8 หรือหารสัญญาณเป็น 2 หรือ 8 IC นี้รวม Four JK flip-flop ที่ตอบสนองต่อพัลส์อินพุตซึ่งสามารถจัดหาได้โดยไมโครคอนโทรลเลอร์หรือตัวจับเวลา IC

การออกแบบของ 74LS93 มีหมุดรีเซ็ตสองตัวพินสองนาฬิกาและเทอร์มินัลเอาท์พุทสี่ตัวทำให้สามารถนับได้ตั้งแต่ 0 ถึง 15 ในไบนารีด้วยความเข้ากันได้กับไมโครคอนโทรลเลอร์และระบบที่ใช้ TTL ต่างๆเคาน์เตอร์นี้เป็นตัวเลือกที่ยืดหยุ่นสำหรับโครงการดิจิตอลที่แตกต่างกันโดยทั่วไปจะมีอยู่ในรูปแบบเช่น DIP และ SMD มี 14 พินเสมอนอกจากนี้ IC ถูกสร้างขึ้นเพื่อจัดการอินพุตความเร็วสูงเพื่อให้มั่นใจว่าการทำงานที่เชื่อถือได้ในสภาพแวดล้อมแบบไดนามิก

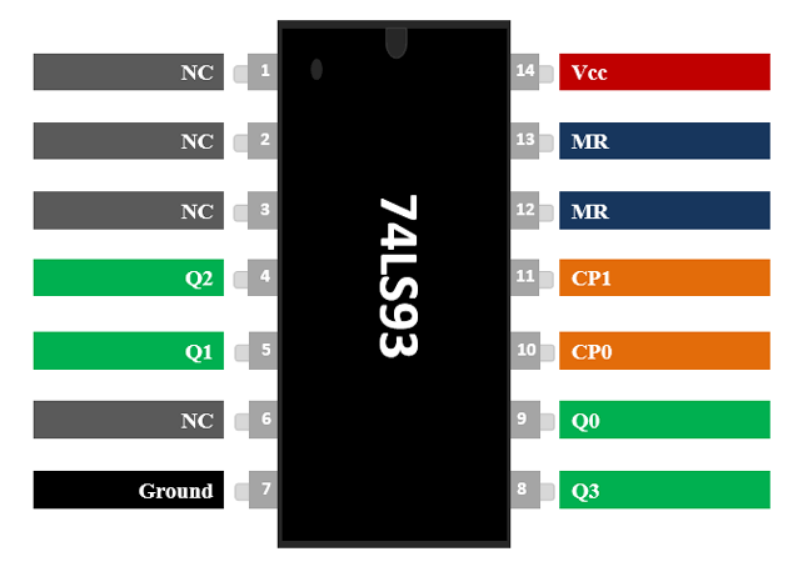

74ls93 pinout

หมายเลขพิน	ชื่อพิน	คำอธิบาย
1, 2, 3, 6	NC	ไม่มีการเชื่อมต่อ
4, 5, 8, 9	Q0, Q1, Q2, Q3	พินเอาท์พุท
7	พื้น	เชื่อมต่อกับพื้นของระบบ
10	CP0	อินพุตนาฬิกา - หารด้วย 2
11	CP1	อินพุตนาฬิกา - หารด้วย 8
12, 13	นาย	การรีเซ็ตหลัก - อินพุตที่ชัดเจน
14	VCC	แรงดันไฟฟ้า - 4.5V ถึง 5.5V

คุณสมบัติ Counter IC 74LS93

วงจรรวมตัวนับ 4 บิต

74LS93 เป็นเคาน์เตอร์ไบนารี 4 บิตที่ออกแบบมาสำหรับแอพพลิเคชั่นที่หลากหลายมันมีประสิทธิภาพที่เชื่อถือได้ในระบบที่ต้องมีการนับหรือการแบ่งความถี่ด้วยสถาปัตยกรรม 4 บิตที่มีประสิทธิภาพ

แรงดันไฟฟ้ามาตรฐาน

IC นี้ทำงานได้อย่างราบรื่นด้วยแรงดันไฟฟ้ามาตรฐาน 5V ทำให้เข้ากันได้กับระบบดิจิตอลจำนวนมากความสามารถในการดำเนินการอย่างต่อเนื่องที่แรงดันไฟฟ้านี้ทำให้มั่นใจได้ถึงความน่าเชื่อถือในโครงการต่าง ๆ

ช่วงแรงดันไฟฟ้า

IC รองรับสเปกตรัมแรงดันไฟฟ้าระหว่าง 4.5V และ 5.5Vความยืดหยุ่นนี้ช่วยให้คุณใช้มันในระบบที่มีการเปลี่ยนแปลงเล็กน้อยในแหล่งจ่ายไฟในขณะที่รักษาเสถียรภาพ

แรงดันเอาต์พุตสูงและต่ำ

เมื่อ IC ส่งออกสถานะสูงจะให้ 3.5V และเมื่ออยู่ในสถานะต่ำมันจะส่งออก 0.25Vระดับเหล่านี้ทำให้เข้ากันได้กับอุปกรณ์ TTL อื่น ๆ เพื่อให้มั่นใจว่าการรวมเข้ากับวงจรของคุณอย่างราบรื่น

กระแสเอาต์พุต

IC จับ -0.4ma ระหว่างเอาต์พุตสูงและ 8mA ในระหว่างเอาต์พุตต่ำระดับปัจจุบันเหล่านี้อนุญาตให้ IC โต้ตอบกับส่วนประกอบอื่น ๆ ได้อย่างมีประสิทธิภาพโดยไม่ทำให้เกิดการโอเวอร์โหลด

ความถี่นาฬิกาสำหรับหมุดอินพุต

ความถี่สัญญาณนาฬิกาสำหรับพินอินพุต CP0 สามารถเข้าถึงได้สูงถึง 32MHz ในขณะที่ CP1 ​​รองรับได้มากถึง 16MHzประสิทธิภาพความเร็วสูงนี้ทำให้ IC เหมาะสำหรับงานที่ต้องมีการนับหรือการแบ่งความถี่อย่างรวดเร็ว

ความกว้างของชีพจรขั้นต่ำ

CP0 ต้องการความกว้างของพัลส์อย่างน้อย 15ns ในขณะที่ CP1 ​​ต้องการอย่างน้อย 30nsข้อกำหนดเหล่านี้ช่วยให้มั่นใจได้ว่าการทำงานที่แม่นยำป้องกันสัญญาณที่ไม่ได้รับระหว่างการสลับอย่างรวดเร็ว

รูปแบบพิน

IC มีให้บริการในรูปแบบเช่น 14 พิน PDIP, GDIP และ PDSO ทำให้มันหลากหลายและง่ายต่อการรวมเข้ากับการออกแบบที่แตกต่างกันรูปแบบเหล่านี้ช่วยให้คุณเลือกรูปแบบที่เหมาะกับแอปพลิเคชันเฉพาะของคุณได้ดีที่สุด

แหล่งที่มาของแรงกระตุ้นนาฬิกา

คุณสามารถขับอินพุตนาฬิกาของ IC โดยใช้อุปกรณ์เช่นตัวจับเวลา 555 ตัวหรือไมโครคอนโทรลเลอร์ความยืดหยุ่นนี้ทำให้ง่ายต่อการใช้งานในแอพพลิเคชั่นต่าง ๆ ตั้งแต่ตัวจับเวลาอย่างง่ายไปจนถึงระบบดิจิตอลที่ซับซ้อนมากขึ้น

เอาต์พุตที่เข้ากันได้กับ TTL

เอาต์พุตของ IC อยู่ในรูปแบบ TTL ซึ่งทำให้มั่นใจได้ถึงความเข้ากันได้กับระบบ ICS และไมโครคอนโทรลเลอร์ที่หลากหลายคุณสมบัตินี้ช่วยลดความซับซ้อนของการรวมเข้ากับการออกแบบวงจรดิจิตอลของคุณ

ช่วงอุณหภูมิ

IC ทำงานได้ดีในอุณหภูมิตั้งแต่ 0 ถึง 70 องศาเซลเซียสทำให้เหมาะสำหรับสภาพแวดล้อมมาตรฐานให้ผลลัพธ์ที่สอดคล้องกันโดยไม่ได้รับผลกระทบจากการเปลี่ยนแปลงอุณหภูมิปานกลาง

เทียบเท่า 74LS93

- 74hc19

- 74LS192

- 4516

ICS เคาน์เตอร์อื่น ๆ

- 74LS90

- CD4017

- 74LS02

- CD4020

- CD4060

- CD4022

- CD4026

- CD40102

Digital Counter Digital 74LS93 ทำงานอย่างไร

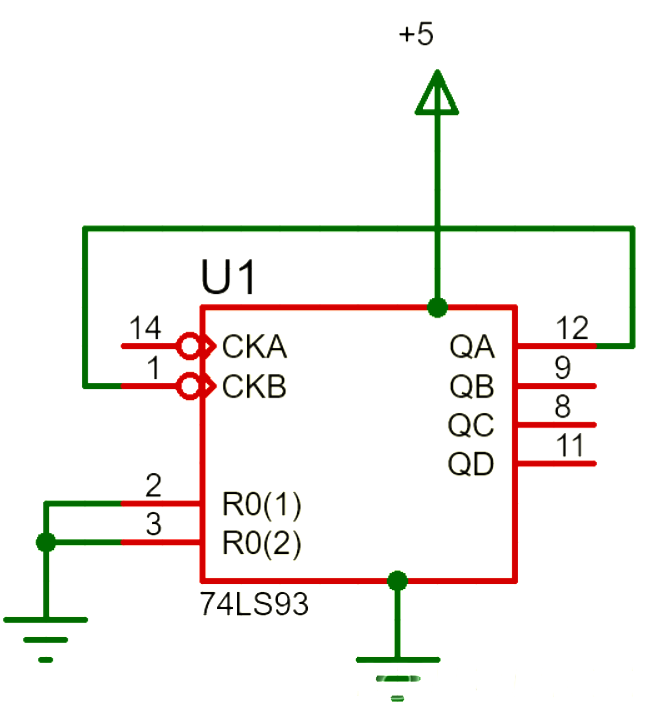

เพื่อให้ได้การทำงานของตัวนับไบนารี 74LS93 ให้เริ่มต้นด้วยการเชื่อมต่อแหล่งจ่ายไฟแนบพิน VCC เข้ากับขั้วบวกและพิน GND เข้ากับพื้นของระบบของคุณเมื่อทำเสร็จแล้วให้เชื่อมต่ออินพุตนาฬิกาตัวแรก (PIN 1) เข้ากับเอาต์พุตบิตสุดท้าย (PIN 12)การเชื่อมต่อนี้เป็นกุญแจสำคัญในการเปิดใช้งานกลไกการนับ

ถัดไปตั้งค่าหมุดรีเซ็ต (พิน 2 และ 3)กราวด์พินเหล่านี้เพื่อให้แน่ใจว่าเคาน์เตอร์เริ่มต้นจากศูนย์หากคุณต้องการการรีเซ็ตเป็นฟังก์ชั่นที่แตกต่างกันคุณสามารถเชื่อมต่อพินเหล่านี้กับตรรกะภายนอกตามความต้องการของแอปพลิเคชันของคุณความยืดหยุ่นนี้ช่วยให้คุณกำหนดค่าตัวนับตามข้อกำหนดของวงจรของคุณ

สำหรับอินพุตนาฬิกาให้เชื่อมต่อพินนาฬิกาที่สอง (พิน 2) เข้ากับเครื่องกำเนิดชีพจรภายนอกเช่นตัวจับเวลา IC หรืออุปกรณ์ใด ๆ ที่สามารถสร้างสัญญาณนาฬิกาได้พัลส์นาฬิกานี้ควบคุมเอาต์พุตนับไบนารีของ IC ซึ่งแสดงบนพิน 8, 9, 11 และ 12

วงจรภายในของ 74LS93 แบ่งออกเป็นสองส่วนหลัก: ตัวนับ MOD 2 และตัวนับ MOD 8ตัวนับ MOD 2 จัดการบิตแรกสลับระหว่าง 0 ถึง 1 กับแต่ละนาฬิกาพัลส์เมื่อสัญญาณเปลี่ยนจากสูงถึงต่ำเอาต์พุตนี้ทำหน้าที่เป็นอินพุตนาฬิกาสำหรับตัวนับ mod 8 ซึ่งใช้ flip-flop JK ที่เชื่อมต่อกันสามตัวเพื่อสร้างบิตที่เหลืออีกสามบิต

JK Flip-flop แต่ละตัวในตัวนับ Mod 8 จะได้รับสัญญาณนาฬิกาจากเอาต์พุตของ Flip-Flop ก่อนหน้าร่วมกันเคาน์เตอร์ Mod 2 และ Mod 8 จะสร้างจำนวนไบนารี 4 บิตซึ่งอยู่ในช่วงตั้งแต่ 0000 ถึง 1111 เอาต์พุตไบนารีนี้จะปรากฏขึ้นทั่วทั้งสี่เอาต์พุตพินให้การแสดงที่ชัดเจนของการนับ

74LS93 วงจรเคาน์เตอร์

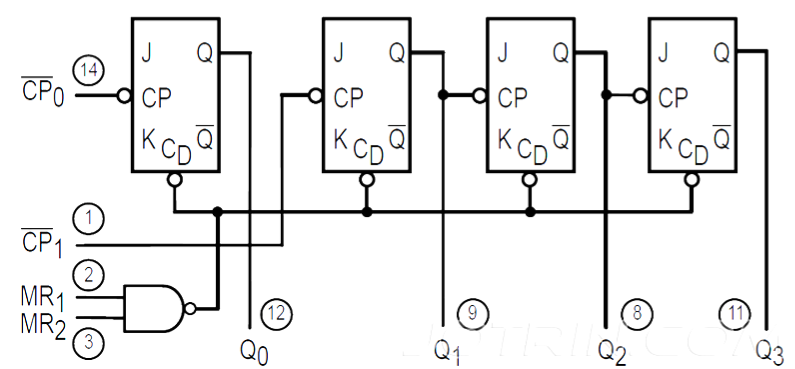

เพื่อให้เข้าใจวงจรเคาน์เตอร์ 74LS93 ช่วยในการตรวจสอบการออกแบบและการทำงานภายในวงจรขึ้นอยู่กับ JK Flip-Flop แต่ละอันสามารถสลับระหว่างสองสถานะได้: 1 และ 0 สถานะเหล่านี้แสดงถึงค่าไบนารีและตัวนับดำเนินการโดยการเปลี่ยนสถานะเหล่านี้เพื่อตอบสนองต่อพัลส์นาฬิกา

ใน 74LS93 แต่ละสถานะของ Flip-Flop จะเปลี่ยนแปลงเมื่อเอาต์พุตของการเปลี่ยนฟลิปฟล็อปก่อนหน้าจากสูงถึงต่ำอย่างไรก็ตาม flip-flop แรกไม่ได้เชื่อมต่อโดยตรงกับวินาทีในการสร้างลำดับการใช้งานคุณจะเชื่อมโยง PIN นาฬิกาตัวแรก (CP1) เข้ากับเอาต์พุตของ First Flip-flop แรกของ Counter 8สิ่งนี้ทำให้มั่นใจได้ว่าลำดับจะไหลอย่างถูกต้อง

ด้วย Four Flip-Flop ที่เชื่อมต่อกันตามลำดับแต่ละตัวได้รับสัญญาณชีพจรจากเอาท์พุทของ Flip-Flop ก่อนหน้านี้เคาน์เตอร์จะเริ่มต้นที่ 0000 และนับได้มากถึง 1111 ก่อนที่จะรีเซ็ตกลับเป็น 0000คำสั่ง.

ตารางด้านล่างแสดงให้เห็นว่าเอาต์พุตไบนารีเปลี่ยนแปลงอย่างไรในแต่ละนับ:

การนับ	เอาท์พุท	Q3	Q2	Q1	Q0
0		0	0	0	0
1		0	0	0	1
2		0	0	1	0
3		0	0	1	1
4		0	1	0	0
5		0	1	0	1
6		0	1	1	0
7		0	1	1	1
8		1	0	0	0
9		1	0	0	1
10		1	0	1	0
11		1	0	1	1
12		1	1	0	0
13		1	1	0	1
14		1	1	1	0
15		1	1	1	1

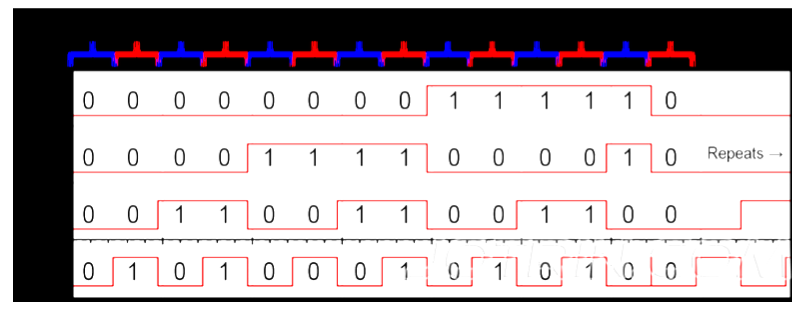

นอกจากนี้แผนภาพเวลาแสดงให้เห็นว่าเอาต์พุตจาก Q0 ถึง Q3 ทำงานอย่างไรในการตอบสนองต่อสัญญาณนาฬิกาอินพุตการสร้างภาพนี้ทำให้ง่ายต่อการดูว่าตัวนับไบนารีดำเนินการทีละขั้นตอนอย่างไร:

แอปพลิเคชัน 74LS93

74LS93 เป็นเคาน์เตอร์ที่สร้างขึ้นได้อเนกประสงค์โดยใช้ Four JK Flip-Flopsด้วยการรวมเคาน์เตอร์ Mod-2 และ Mod-8 มันมักจะใช้ในการสร้างตัวนับ Mod-16มันถูกใช้บ่อยในวงจรที่ต้องนับตั้งแต่ 0 ถึง 15 ในไบนารีหรือสร้างลำดับเพื่อจุดประสงค์ในการกำหนดเวลาทำให้เป็นตัวเลือกที่ตรงไปตรงมาและเชื่อถือได้สำหรับแอปพลิเคชันดังกล่าว

IC นี้ยังใช้กันอย่างแพร่หลายในวงจรการแบ่งความถี่ซึ่งสามารถแบ่งความถี่ได้ 2, 8 หรือ 16 ด้วยความแม่นยำการออกแบบช่วยให้สามารถจัดการงานเวลาที่ควบคุมได้อย่างมีประสิทธิภาพทำให้เหมาะสำหรับใช้ในระบบกำหนดเวลาดิจิตอลเช่นนาฬิกาดิจิตอลหรือการตั้งค่าการจัดการเหตุการณ์ตามลำดับ

นอกจากนี้ 74LS93 ยังใช้ในการนับการนับพัลส์ซึ่งมีการนับสัญญาณที่เข้ามาในไบนารีความสามารถในการรวมฟังก์ชั่น mod-2 และ mod-8 ทำให้เป็นองค์ประกอบที่มีประสิทธิภาพและเชื่อถือได้ในโครงการที่ต้องมีการนับเลขฐานสองที่แม่นยำ

ขั้นตอนในการใช้งานเคาน์เตอร์ไบนารี 74LS93

การใช้ตัวนับไบนารี 74LS93 นั้นตรงไปตรงมาและมีประสิทธิภาพเริ่มต้นด้วยการเปิดเครื่อง IC ผ่าน VCC และพินกราวด์โดยใช้แหล่งจ่ายไฟ +5Vสิ่งนี้สร้างเงื่อนไขการดำเนินงานที่จำเป็นสำหรับ IC74LS93 มีหมุด MR (รีเซ็ตหลัก) สองตัวที่ช่วยให้คุณกำหนดค่าโหมดการทำงานที่ต้องการสำหรับฟังก์ชั่นการนับมาตรฐานให้เชื่อมต่อทั้งสองหมุดรีเซ็ตเข้ากับกราวด์ (ต่ำ) ดังแสดงในตารางการเลือกโหมด

ถัดไปจัดหาพัลส์นาฬิกาไปยังพินอินพุต CP0 และ CP1 เพื่อเริ่มกระบวนการนับแต่ละอินพุตชีพจรไปยังพินเหล่านี้เพิ่มจำนวนไบนารีโดยหนึ่งCP1 PIN ควบคุมเอาต์พุต Q0 ในขณะที่ CP0 ควบคุมเอาต์พุตของ Q1, Q2 และ Q3ในการเปิดใช้งานบิตเอาท์พุททั้งสี่ให้เชื่อมต่อพัลส์นาฬิกาที่ CP1 ​​กับเอาต์พุต Q0

IC รองรับความถี่สัญญาณนาฬิกาสูงสุด 32MHz สำหรับ CP0 และ 16MHz สำหรับ CP1ตรวจสอบให้แน่ใจว่าความกว้างของพัลส์มีอย่างน้อย 15ns สำหรับ CP0 และ 30NS สำหรับ CP1 เพื่อรักษาการทำงานที่แม่นยำโดยทั่วไปคุณสามารถสร้างสัญญาณนาฬิกาโดยใช้ตัวจับเวลา 555 หรือวงจรการผลิตพัลส์ที่คล้ายกัน

นับ	เอาท์พุท
	Q0	Q1	Q2	Q3
0	l	l	l	l
1	ชม	l	l	l
2	l	ชม	l	l
3	ชม	ชม	l	l
4	l	l	ชม	l
5	ชม	l	ชม	l
6	l	ชม	ชม	l
7	ชม	ชม	ชม	l
8	l	l	l	ชม
9	ชม	l	l	ชม
10	l	ชม	l	ชม
11	ชม	ชม	l	ชม
12	l	l	ชม	ชม
13	ชม	l	ชม	ชม
14	l	ชม	ชม	ชม
15	ชม	ชม	ชม	ชม

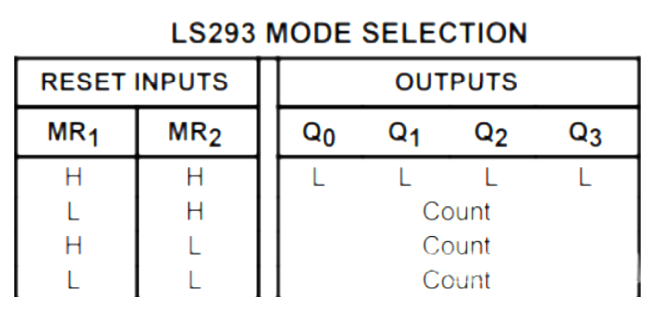

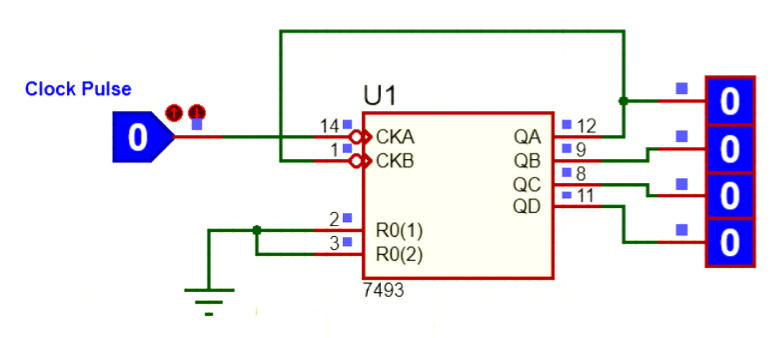

เพื่อให้เข้าใจการทำงานของมันให้ดีขึ้นให้พิจารณาการจำลองการทำงานของ ICตัวอย่างเช่นในโหมด -0 (โหมดการนับมาตรฐาน) การต่อสายดินทั้ง MR PINs และสลับสถานะตรรกะด้วยตนเองจะสร้างพัลส์นาฬิกาด้วยการเปลี่ยนแปลงแต่ละครั้งจากสูงถึงต่ำการเพิ่มจำนวน ICด้านล่างเป็นตัวอย่างการจำลองที่แสดงพฤติกรรมนี้

เพื่อความชัดเจนต่อไปคุณอาจอ้างถึงวิดีโอสอนหรือแหล่งข้อมูลเพิ่มเติมการใช้งานจริงของ 74LS93 ในวงจรต่าง ๆ รวมถึงการกำหนดเวลาและการนับแอปพลิเคชันแสดงให้เห็นถึงความสามารถในการปรับตัวและใช้งานง่ายในการออกแบบดิจิตอล

ใช้ประโยชน์จาก 74LS93 ในเคาน์เตอร์หลักเดียว

ในการสร้างตัวนับหลักเดียวโดยใช้ 74LS93 คุณจะต้องใช้ส่วนประกอบเช่น 74LS20 (ประตู NAND สี่อินพุต) และก 74LS04 (สามประตูไม่ใช่ประตู)ส่วนประกอบเหล่านี้ทำงานร่วมกับ IC ในการขับเคลื่อนการแสดงผลเจ็ดเซ็กเมนต์ BCD ทำให้ตัวนับสามารถหมุนเวียนผ่านตัวเลขจาก 0 ถึง 9

แม้ว่า 74LS93 เป็นเคาน์เตอร์ 4 บิตที่สามารถจัดการได้มากถึง 16 การนับไบนารี แต่จะต้องรีเซ็ตหลังจากถึง 9 เพื่อให้แน่ใจว่าจอแสดงผลยังคงอยู่ในช่วงทศนิยมหากตัวนับไม่ได้รีเซ็ต ณ จุดนี้เอาต์พุตอาจแสดงค่าที่ไม่ถูกต้องหรือไม่คาดคิดในการจัดการสิ่งนี้จะใช้วงจรการรีเซ็ตข้อเสนอแนะรวมสัญญาณจาก NAND และไม่ใช่ประตูเพื่อรีเซ็ตตัวนับโดยอัตโนมัติ

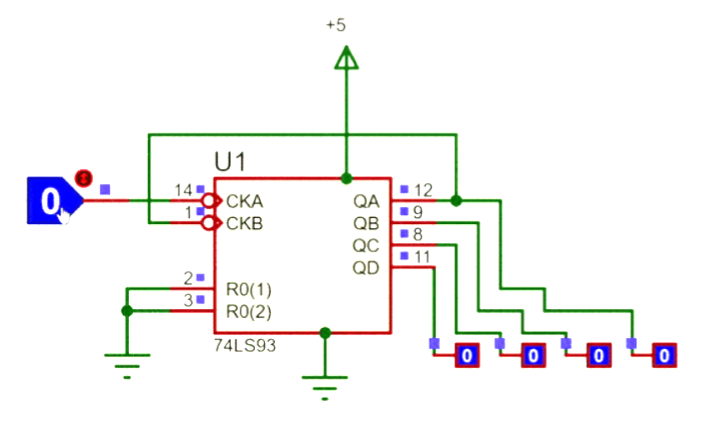

ในวงจรนี้สองประตูไม่ได้เชื่อมต่อกับเอาต์พุต QA และ QC ในขณะที่ QB และ QD เชื่อมโยงโดยตรงกับอินพุต NAND GATEเกต NAND ผลิตเอาต์พุตสูงเฉพาะเมื่ออินพุตทั้งหมดเป็นศูนย์ที่ค่าไบนารีของ 1,010 ประตูที่ไม่ได้ย้อนกลับสัญญาณจาก QA และ QC ทำให้เกิดเอาต์พุตสูงจากประตู NANDเอาต์พุตนี้กลับด้านด้วย 74LS04 รีเซ็ตตัวนับเป็นศูนย์การออกแบบนี้ช่วยให้มั่นใจได้ว่าเคาน์เตอร์จะรีเฟรชอย่างสม่ำเสมอและแสดงค่าทศนิยมที่ถูกต้อง

ใช้ 74LS93 สำหรับเคาน์เตอร์ 2 หลัก

การกำหนดค่าตัวนับ 2 หลักขยายแนวคิดของตัวนับหลักเดียวช่วยให้สามารถแสดงตัวเลขจาก 00 ถึง 99 ได้ใช้ตรรกะพื้นฐานเดียวกัน แต่ในกรณีนี้การแสดงผลเจ็ดส่วนแรกจะดำเนินไปเมื่อจอแสดงผลที่สองส่งสัญญาณรีเซ็ตนาฬิกาการออกแบบนี้ช่วยให้มั่นใจได้ว่าการนับจำนวนสองหลักโดยใช้สัญญาณรีเซ็ตของจอแสดงผลหนึ่งเพื่อขับอินพุตนาฬิกาของอีก

ตรรกะที่อยู่เบื้องหลังตัวนับ 2 หลักยังคงสอดคล้องกับการตั้งค่าหลักเดียวซึ่งนำเสนอวิธีที่มีประสิทธิภาพในการแสดงค่าตัวเลขที่ใหญ่ขึ้นโดยใช้จอแสดงผลเจ็ดเซ็กเมนต์สองรายการโดยการเชื่อมโยงเคาน์เตอร์ทั้งสองผ่านการรีเซ็ตและสัญญาณนาฬิกาการแสดงผลจะทำงานควบคู่เพื่อแสดงตัวเลขตั้งแต่ 00 ถึง 99

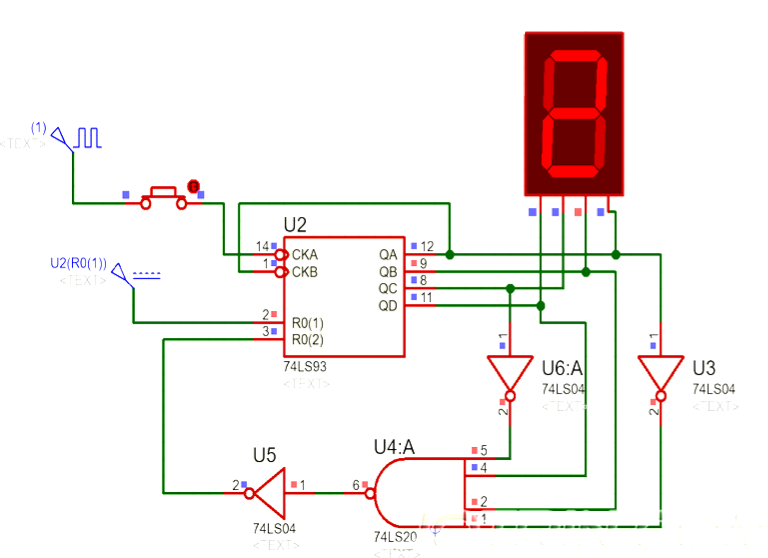

ตัวอย่างเคาน์เตอร์ทศนิยม 2 หลัก 74LS93

74LS93 ตัวนับทศนิยม 2 หลัก

สำหรับตัวนับ 2 หลัก, 74LS93 สามารถกำหนดค่าให้นับและแสดงหมายเลขจาก 00 ถึง 99 ตรรกะสำหรับตัวนับสองหลักสร้างขึ้นตามหลักการเดียวกับตัวนับหลักเดียว.

ในการตั้งค่านี้การแสดงผล BCD เจ็ดเซ็กเมนต์แรกจะทำให้จำนวนของมันขึ้นอยู่กับสัญญาณรีเซ็ตจากจอแสดงผลที่สองโดยพื้นฐานแล้วสัญญาณนาฬิกาสำหรับการแสดงผลแรกนั้นได้มาจากการรีเซ็ตของจอแสดงผลที่สองการจัดเรียงแบบเรียงซ้อนนี้ช่วยให้มั่นใจได้ว่าตัวนับจะดำเนินไปอย่างมีเหตุผลผ่านหลักสองหลักด้วยการเพิ่มขึ้นครั้งแรกเมื่อจอแสดงผลที่สองเสร็จสิ้นรอบจาก 0 ถึง 9

วงจรตัวนับสองหลักนี้ช่วยให้สามารถนับได้สูงสุด 99 และให้การแสดงผลที่ชัดเจนและอ่านได้โดยใช้จอแสดงผลเจ็ดเซ็กเมนต์สองส่วนกลไกตรรกะและข้อเสนอแนะพื้นฐานช่วยให้การทำงานราบรื่นทำให้เหมาะสำหรับแอปพลิเคชันที่ต้องการการนับที่หลากหลาย

แอปพลิเคชันตัวนับไบนารี 74LS93

การสร้างระยะเวลาการขยายเวลา

74LS93 เหมาะอย่างยิ่งสำหรับการสร้างช่วงเวลาที่ขยายเวลาในวงจรดิจิตอลด้วยการกำหนดค่าเคาน์เตอร์อย่างเหมาะสมคุณสามารถบรรลุความล่าช้าที่ยาวนานและสอดคล้องกันซึ่งมีประโยชน์ในแอปพลิเคชันที่เกี่ยวข้องกับเวลา

การแบ่งความถี่ที่มั่นคง

IC นี้ทำหน้าที่เป็นตัวแบ่งความถี่ที่เชื่อถือได้มันสามารถลดความถี่นาฬิกาอินพุตด้วยปัจจัย 2, 8 หรือ 16 ทำให้เป็นตัวเลือกที่เชื่อถือได้สำหรับระบบที่จำเป็นต้องมีการแบ่งความถี่ที่เสถียรสำหรับการทำงานแบบซิงโครไนซ์

งานเวลาที่แม่นยำ

เมื่อจำเป็นต้องใช้เวลาที่แม่นยำ 74LS93 จะให้วิธีแก้ปัญหาง่ายๆพฤติกรรมการนับที่คาดการณ์ได้ทำให้มั่นใจได้ว่ามีความแม่นยำในงานเช่นการเรียงลำดับและการควบคุมตามเวลาในโครงการดิจิตอล

โครงการปลอดไมโครคอนโทรลเลอร์

74LS93 เหมาะสำหรับโครงการที่ใช้ไมโครคอนโทรลเลอร์อาจไม่สามารถใช้งานได้จริงมันจัดการฟังก์ชั่นการนับและกำหนดเวลาอย่างมีประสิทธิภาพลดความต้องการส่วนประกอบที่ซับซ้อนและมีราคาแพงมากขึ้น

การนับการนับและการแบ่งพาร์ติชันความถี่

IC นี้มีประสิทธิภาพในการใช้งานที่เกี่ยวข้องกับการนับพัลส์หรือการแบ่งพาร์ติชันความถี่กลไกการนับไบนารีทำให้ง่ายต่อการติดตามพัลส์หรือแบ่งความถี่โดยไม่ต้องใช้วงจรเพิ่มเติม

การขับขี่จอแสดงผลเจ็ดเซ็กเมนต์

74LS93 ทำงานได้อย่างราบรื่นด้วยจอแสดงผลเจ็ดเซ็กเมนต์เพื่อแสดงเอาต์พุตตัวเลขความเข้ากันได้กับตัวแปลงแบบไบนารีถึง decimal ทำให้กระบวนการสร้างเคาน์เตอร์และการอ่านข้อมูลดิจิตอลง่ายขึ้น

การสร้างช่วงเวลาเป็นระยะเวลานาน

ด้วยการใช้ความสามารถในการนับจำนวน 74LS93 ช่วยในการตั้งค่าวงจรที่ต้องใช้ระยะเวลานานสิ่งนี้ทำให้มีประโยชน์อย่างยิ่งสำหรับแอปพลิเคชันเช่นนาฬิกาดิจิตอลและตัวจับเวลา

การสร้างวงจรเคาน์เตอร์ที่มีเสถียรภาพ

IC มักใช้ในการออกแบบวงจรเคาน์เตอร์ที่เชื่อถือได้ประสิทธิภาพที่แข็งแกร่งและความสะดวกในการกำหนดค่าทำให้เป็นตัวเลือกทั่วไปสำหรับการสร้างทั้งเคาน์เตอร์แบบสแตนด์อโลนและวงจรแบ่งความถี่

แอปพลิเคชันเวลาเฉพาะ

เมื่อความต้องการเวลามีความเฉพาะเจาะจง 74LS93 สามารถปรับให้เข้ากับข้อกำหนดเหล่านี้ได้ไม่ว่าจะเป็นโซลูชั่นเวลาอุตสาหกรรมหรือโครงการ DIY ความยืดหยุ่นของมันช่วยให้มั่นใจได้ว่ามันเหมาะกับงานที่เกี่ยวข้องกับเวลาที่หลากหลาย

บทสรุป

74LS93 เป็นเคาน์เตอร์ไบนารีที่หลากหลายและเชื่อถือได้ซึ่งช่วยลดความซับซ้อนของงานการนับและเวลาดิจิตอลด้วยความสามารถในการแบ่งความถี่นับพัลส์และการแสดงไดรฟ์มันเหมาะกับโครงการที่หลากหลายไม่ว่าคุณจะสร้างเคาน์เตอร์จัดการเวลาหรือการสร้างตัวแบ่งความถี่ 74LS93 เสนอโซลูชันที่มีประสิทธิภาพและตรงไปตรงมาความยืดหยุ่นและความสะดวกในการใช้งานทำให้เป็นตัวเลือกที่ใช้งานได้จริงสำหรับแอปพลิเคชันหลายอย่าง
