สิ่งที่คุณต้องรู้เกี่ยวกับ EPF10K100EFC256-2X FPGA

กำลังมองหาชิปที่ยืดหยุ่นที่สามารถจัดการงานดิจิตอลที่ซับซ้อนโดยไม่ต้องยุ่งยากเป็นพิเศษหรือไม่?EPF10K100EFC256-2X FPGA จาก Intel นำเสนอประสิทธิภาพและความสามารถในการปรับตัวที่คุณต้องการสำหรับโครงการที่หลากหลายสร้างขึ้นด้วยโครงสร้างตรรกะที่ทรงพลังและเต็มไปด้วยคุณสมบัติที่มีประโยชน์เช่นหน่วยความจำฝังตัวและตัวเลือก I/O ที่กว้างขวางมันทำให้การออกแบบและเพิ่มความเร็วในการพัฒนาง่ายขึ้นคุณไม่จำเป็นต้องกังวลเกี่ยวกับการเปลี่ยนแปลงฮาร์ดแวร์อย่างต่อเนื่อง - เพียงแค่ reprogram บนกระดานของคุณมันมีขนาดกะทัดรัดเป็นมิตรกับพลังงานและทำงานได้อย่างราบรื่นกับเครื่องมือที่คุณใช้อยู่แล้วไม่ว่าคุณจะสร้างอุปกรณ์สำหรับระบบอัตโนมัติการสื่อสารหรืออุปกรณ์อิเล็กทรอนิกส์ในชีวิตประจำวันชิปนี้สามารถติดตามได้ค้นพบว่ามันเหมาะกับงานสร้างครั้งต่อไปของคุณอย่างไร

แคตตาล็อก

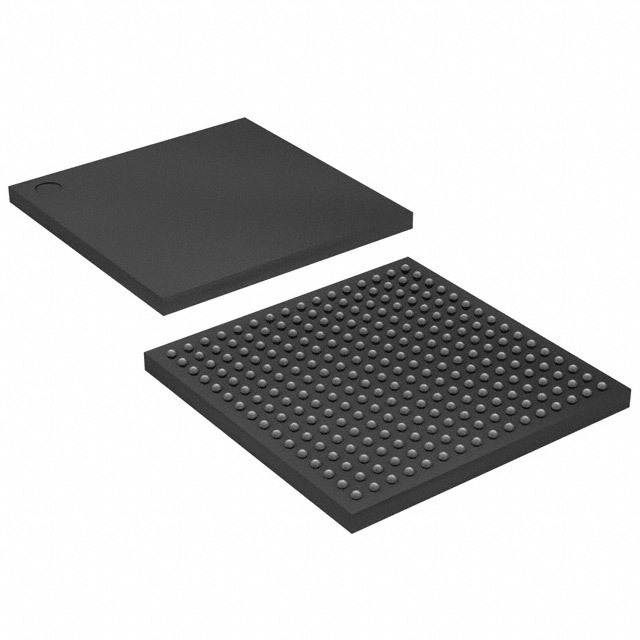

ภาพรวม EPF10K100EFC256-2X

ที่ EPF10K100EFC256-2X จาก Intel เป็น FPGA ที่ทรงพลังและมีความยืดหยุ่นที่สร้างขึ้นสำหรับแอพพลิเคชั่นตรรกะแบบฝังและดิจิตอลที่หลากหลายเป็นส่วนหนึ่งของซีรี่ส์ Flex-10KE®ใช้เทคโนโลยี CMOS ที่ใช้ SRAM กับสถาปัตยกรรมองค์ประกอบตรรกะที่ยืดหยุ่น (FLEX)การตั้งค่านี้ช่วยให้อุปกรณ์สามารถจัดการประตูได้สูงสุด 250,000 ประตูและรองรับฟังก์ชั่นตรรกะทั่วไปรถบัสและระบบได้อย่างง่ายดายในชิปเดียวมันทำงานร่วมกับเครื่องมือออกแบบมาตรฐานเช่น Verilog, VHDL, AHDL หรือ Schematic Files โดยไม่จำเป็นต้องใช้เทคนิคที่ซับซ้อนหรือการทดสอบด้วยตนเองด้วยลักษณะที่สามารถ reprogrammable ได้มันสามารถกำหนดค่าได้โดยตรงบนบอร์ดของคุณช่วยให้คุณหลีกเลี่ยงการจัดการสินค้าคงคลัง ASIC หลายรายการคุณจะได้รับประสิทธิภาพที่เชื่อถือได้โดยไม่ต้องเพิ่มขั้นตอนหากคุณวางแผนที่จะซื้อเป็นกลุ่มให้ติดต่อเราวันนี้เพื่อรับการกำหนดราคาพิเศษและการสนับสนุนอย่างเต็มที่

คุณสมบัติของ EPF10K100EFC256-2X

ความจุตรรกะสูงพร้อม 624 ห้องปฏิบัติการและ 4,992 LES

คุณได้รับบล็อกอาร์เรย์ลอจิกจำนวนมากและองค์ประกอบตรรกะทำให้คุณมีพื้นที่เพียงพอในการสร้างฟังก์ชั่นตรรกะที่ซับซ้อนและจัดการงานดิจิตอลที่เรียกร้องได้อย่างง่ายดาย

RAM ในตัวที่มี 49,152 บิต

FPGA นี้รวมถึงหน่วยความจำฝังตัวที่ช่วยจัดเก็บข้อมูลและจัดการงานโดยตรงบนชิปลดความต้องการหน่วยความจำภายนอกในการออกแบบจำนวนมาก

191 I/O PINs เพื่อการเชื่อมต่อที่ง่าย

คุณสามารถเชื่อมต่ออุปกรณ์นี้กับระบบและส่วนประกอบภายนอกต่างๆผ่านหมุดอินพุต/เอาต์พุต 191 ให้คุณมีความยืดหยุ่นในการทำงานกับอินเทอร์เฟซที่แตกต่างกัน

ประตู 257,000 ประตูสำหรับการประมวลผลอย่างรวดเร็ว

ด้วยจำนวนประตูที่สูงอุปกรณ์นี้รองรับการดำเนินการตรรกะขั้นสูงและช่วยให้ระบบของคุณทำงานได้อย่างรวดเร็วและมีประสิทธิภาพ

ทำงานในช่วงการจัดหา 2.375V ถึง 2.625V

คุณสามารถเพิ่มพลังงาน EPF10K100EFC256-2X ภายในช่วงแรงดันไฟฟ้านี้ทำให้เหมาะสำหรับการตั้งค่าพลังงานต่ำและช่วยรักษาประสิทธิภาพที่มั่นคง

256-BGA Surface Mount Package

แพ็คเกจอาร์เรย์กริดบอลขนาดกะทัดรัดเหมาะสำหรับการออกแบบการประหยัดพื้นที่และการประกอบพื้นผิวทำให้ง่ายต่อการพอดีกับแผงวงจรที่ทันสมัย

ข้อมูลจำเพาะทางเทคนิค EPF10K100EFC256-2X

ผลิตภัณฑ์ คุณลักษณะ	ค่าแอตทริบิวต์
ผู้ผลิต	Intel
แรงดันไฟฟ้า - อุปทาน	2.375V ~ 2.625V
บิตแรมทั้งหมด	49,152
แพ็คเกจอุปกรณ์ซัพพลายเออร์	256-FBGA (17x17)
ชุด	Flex-10ke®
แพ็คเกจ / เคส	256-BGA
บรรจุุภัณฑ์	ถาด
อุณหภูมิการทำงาน	0 ° C ~ 70 ° C (TA)
จำนวนองค์ประกอบตรรกะ/เซลล์	4,992
จำนวนห้องปฏิบัติการ/CLBS	624
จำนวน I/O	191
จำนวนประตู	257,000
ประเภทการติดตั้ง	ติดตั้งพื้นผิว
หมายเลขผลิตภัณฑ์พื้นฐาน	EPF10K100

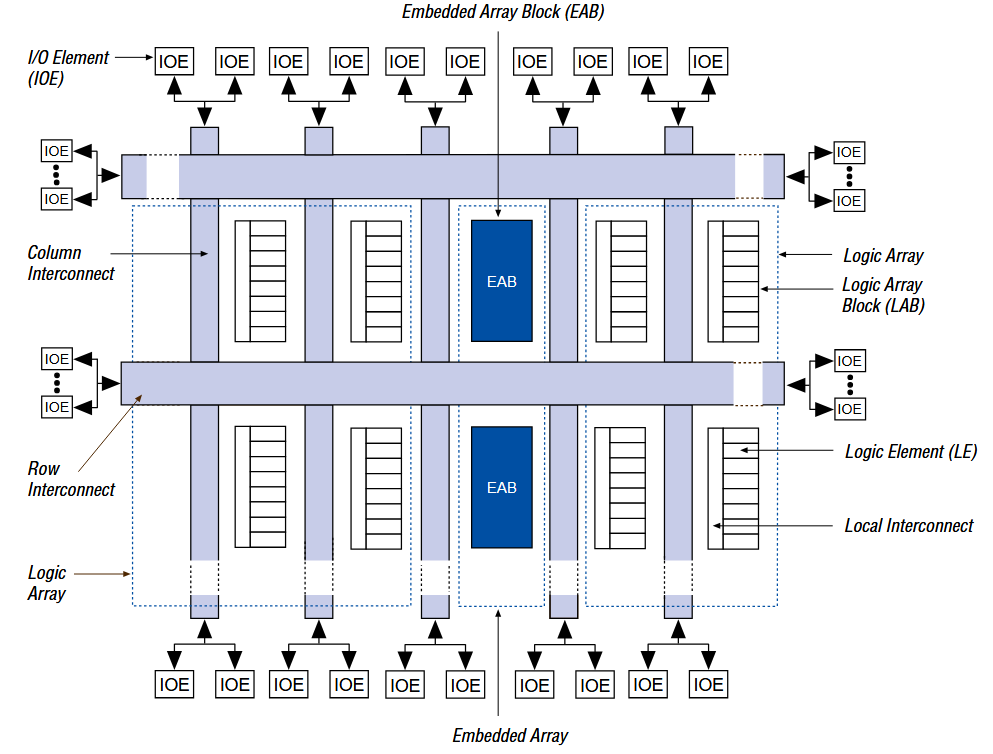

ไดอะแกรมบล็อกการทำงานของ EPF10K100EFC256-2X

แผนภาพบล็อกอุปกรณ์ของ EPF10K100EFC256-2X แสดงให้เห็นว่าส่วนต่าง ๆ ของชิปเชื่อมต่อกับการทำงานร่วมกันอย่างไรมันมีบล็อกอาร์เรย์ลอจิก (ห้องปฏิบัติการ), องค์ประกอบตรรกะ (LES) และบล็อกอาร์เรย์ฝังตัว (EABS) ทั้งหมดที่เชื่อมต่อผ่านการเชื่อมต่อระหว่างแถวและคอลัมน์องค์ประกอบเหล่านี้ทำงานร่วมกันเพื่อจัดการฟังก์ชั่นลอจิกและหน่วยความจำองค์ประกอบอินพุต/เอาต์พุต (IOES) ถูกวางไว้รอบ ๆ ขอบเพื่อเชื่อมต่อชิปกับส่วนประกอบภายนอกอินพุตเฉพาะช่วยควบคุมการดำเนินการ flip-flop โดยใช้สัญญาณที่มีความล่าช้าต่ำมากและเบ้สัญญาณเหล่านี้บางอย่างสามารถมาจากภายในชิปให้คุณสร้างสิ่งต่าง ๆ เช่นตัวแบ่งนาฬิกาหรือรีเซ็ตสัญญาณที่ควบคุมหลายพื้นที่ในครั้งเดียวเค้าโครงนี้ช่วยให้คุณสร้างการออกแบบที่รวดเร็วและเชื่อถือได้โดยไม่ต้องเสียพื้นที่หรือเวลา

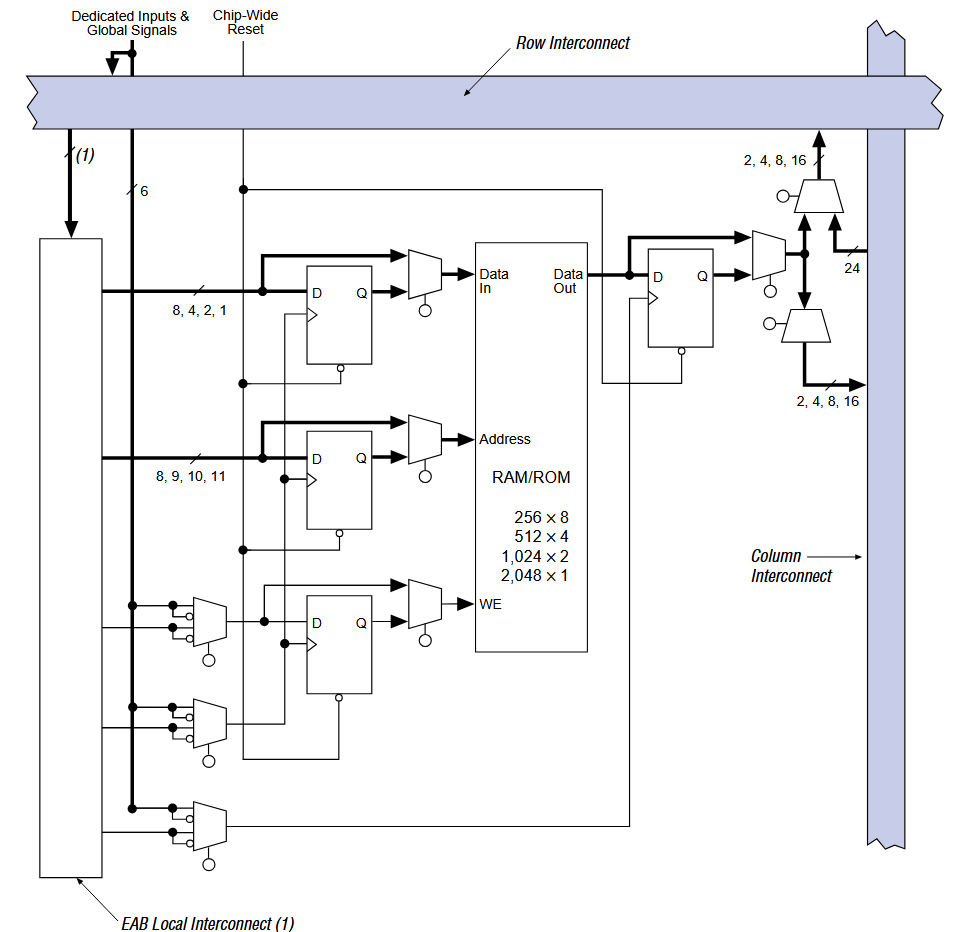

บล็อกอาร์เรย์ฝังตัวของ EPF10K100EFC256-2X

บล็อกอาร์เรย์ฝังตัว (EAB) ของ EPF10K100EFC256-2X เป็นบล็อกหน่วยความจำในตัวที่ทำงานเหมือน RAM หรือหน่วย ROM ขนาดเล็กภายในชิปรองรับความกว้างของข้อมูลหลายอย่างรวมถึง 256 × 8, 512 × 4, 1024 × 2 และ 2048 × 1 ซึ่งช่วยให้คุณจัดเก็บและจัดการข้อมูลในรูปแบบที่ยืดหยุ่นขึ้นอยู่กับความต้องการในการออกแบบของคุณEAB เชื่อมต่อกับการเชื่อมต่อระหว่างแถวและคอลัมน์ทำให้ง่ายต่อการกำหนดเส้นทางข้อมูลผ่าน FPGAข้อมูลอินพุตและเอาต์พุตได้รับการจัดการผ่าน flip-flop และ multiplexers และสายการเชื่อมต่อระหว่างกันในท้องถิ่นช่วยนำข้อมูลเข้าสู่บล็อกการตั้งค่านี้ช่วยให้คุณสามารถดำเนินการหน่วยความจำได้อย่างรวดเร็วโดยตรงภายใน FPGA ช่วยให้คุณประหยัดพื้นที่และเพิ่มความเร็วเป็นทางออกที่ดีสำหรับฟังก์ชั่นตรรกะที่กำหนดเองที่ต้องการตารางการจัดเก็บหรือการค้นหา

แอปพลิเคชันของ EPF10K100EFC256-2X

ระบบอัตโนมัติและการควบคุมอุตสาหกรรม

คุณสามารถใช้ EPF10K100EFC256-2X เพื่อสร้างระบบควบคุมที่เชื่อถือได้สำหรับโรงงานและเครื่องจักรตรรกะที่สามารถ reprogrammable ช่วยให้คุณปรับการออกแบบได้อย่างรวดเร็วสำหรับงานอัตโนมัติและการควบคุมกระบวนการ

การสื่อสารโทรคมนาคมและเครือข่าย

อุปกรณ์นี้รองรับการประมวลผลข้อมูลความเร็วสูงทำให้เป็นตัวเลือกที่ดีสำหรับสวิตช์โทรคมนาคมเราเตอร์และโครงสร้างพื้นฐานเครือข่ายที่ต้องการการตอบสนองอย่างรวดเร็วและการจัดการสัญญาณ

อุปกรณ์การแพทย์และการดูแลสุขภาพ

EPF10K100EFC256-2X ทำงานได้ดีในเครื่องมือทางการแพทย์ที่ต้องการการควบคุมดิจิตอลที่แม่นยำคุณสามารถใช้ในอุปกรณ์วินิจฉัยหรือระบบการตรวจสอบที่ได้รับประโยชน์จากการตั้งค่าตรรกะที่ยืดหยุ่น

อุปกรณ์อิเล็กทรอนิกส์ยานยนต์

มันเหมาะสำหรับระบบยานยนต์เช่นแดชบอร์ดอัจฉริยะหน่วยควบคุมและเครือข่ายในรถยนต์ประสิทธิภาพที่เชื่อถือได้และการออกแบบที่ทำซ้ำได้ช่วยให้คุณปรับฟังก์ชั่นได้อย่างละเอียดเมื่อเวลาผ่านไป

อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค

ตั้งแต่เครื่องใช้ในบ้านขั้นสูงไปจนถึงอุปกรณ์มัลติมีเดีย FPGA นี้ช่วยนำคุณสมบัติที่ชาญฉลาดมาสู่ชีวิตคุณจะได้รับอิสระในการออกแบบมากขึ้นและการอัปเดตที่ง่ายขึ้นสำหรับผลิตภัณฑ์ที่ต้องการปรับตัวเร็ว

EPF10K100EFC256-2X ข้อดีและข้อเสีย

ข้อดี

•การออกแบบแบบ reprogrammable ช่วยให้คุณอัปเดตหรือเปลี่ยนฟังก์ชั่นได้อย่างง่ายดาย

•ความหนาแน่นของตรรกะสูงและ RAM ในตัวจัดการระบบดิจิตอลที่ซับซ้อน

•ทำงานได้อย่างมีประสิทธิภาพด้วยการใช้พลังงานต่ำและการควบคุมความร้อนที่ดี

•ทำงานได้ดีกับเครื่องมือออกแบบทั่วไปสำหรับการพัฒนาที่เร็วขึ้น

ข้อเสีย

• จำกัด เทคโนโลยีรุ่นเก่าเมื่อเทียบกับรุ่น FPGA รุ่นใหม่

•ต้องมีการกำหนดค่าเมื่อเริ่มต้นเนื่องจากใช้ตรรกะที่ใช้ SRAM

•แพ็คเกจ BGA อาจต้องใช้เครื่องมือติดตั้งและตรวจสอบที่แม่นยำ

•อาจไม่รองรับแอพพลิเคชั่นความเร็วสูงสุดที่พบในการออกแบบที่ทันสมัย

ทางเลือก EPF10K100EFC256-2X

ส่วนหนึ่ง ตัวเลข	ผู้ผลิต	คุณสมบัติที่สำคัญ	ใช้เคส/หมายเหตุ
EPF10K100EFI256-2	Intel	คล้ายกับส่วนข้างต้นที่มีตรรกะเดียวกัน ความจุและแพ็คเกจอย่างไรก็ตามรุ่นนี้รองรับอุณหภูมิที่กว้างขึ้น ช่วง (-40 ° C ถึง 85 ° C)	ออกแบบมาสำหรับสภาพแวดล้อมที่รุนแรงหรืออุตสาหกรรม ในกรณีที่จำเป็นต้องทนความร้อนมากขึ้นจัดหาในถาดเพื่อความง่าย การจัดเก็บและการประกอบ
EPF10K100EFC256-2X	การเปลี่ยนแปลง	เสนอข้อกำหนดที่เหมือนกันกับ Intel's เวอร์ชันรวมถึงองค์ประกอบตรรกะ 4,992 และ 191 I/OS ในรูปแบบ 256-BGA ทำงานด้วยแรงดันไฟฟ้าต่ำ	เหมาะสำหรับการใช้งาน FPGA ที่ต้องการต่ำ การรองรับแรงดันไฟฟ้าและอุณหภูมิปานกลางมีให้ในบรรจุภัณฑ์จำนวนมากแทน ของถาด
EPF10K100BFC256-2	การเปลี่ยนแปลง	เป็นส่วนหนึ่งของซีรี่ส์ Flex-10K®รุ่นเก่าที่มี 576 องค์ประกอบลอจิกและบิต RAM 6Kทำงานที่แรงดันไฟฟ้าที่สูงขึ้น (4.75V - 5.25V) และ รวมทรัพยากรน้อยลง	ดีที่สุดสำหรับการออกแบบที่ง่ายกว่าที่แรงดันสูงและ ทรัพยากรตรรกะน้อยลงเป็นที่ยอมรับยังใช้บรรจุภัณฑ์จำนวนมากและมี รอยเท้าพื้นผิว

เกี่ยวกับ Intel

Intel เป็น บริษัท ที่อยู่เบื้องหลัง EPF10K100EFC256-2X และคุณอาจรู้จักพวกเขาสำหรับชื่อเสียงที่เชื่อถือได้ในโปรเซสเซอร์และเทคโนโลยีดิจิตอลพวกเขายังนำเสนออุปกรณ์ตรรกะที่ตั้งโปรแกรมได้หลากหลายเช่น FPGAs ซึ่งให้ตัวเลือกที่ยืดหยุ่นสำหรับความต้องการในการออกแบบของคุณด้วยประสบการณ์ของ Intel ในด้านนวัตกรรมและคุณภาพคุณสามารถไว้วางใจผลิตภัณฑ์ของพวกเขาเพื่อส่งมอบประสิทธิภาพที่เชื่อถือได้เครื่องมือและการสนับสนุนของพวกเขาช่วยให้คุณพัฒนาและปรับแต่งแอปพลิเคชันของคุณได้ง่ายขึ้นไม่ว่าคุณจะทำงานเกี่ยวกับระบบอัตโนมัติการสื่อสารหรืออุปกรณ์อัจฉริยะ Intel ช่วยให้คุณสร้างด้วยความมั่นใจ

บทสรุป

EPF10K100EFC256-2X นำเสนอความสมดุลอย่างชาญฉลาดของความยืดหยุ่นความเร็วและหน่วยความจำในตัวช่วยให้คุณสร้างระบบดิจิตอลขั้นสูงโดยไม่ทำให้สิ่งต่าง ๆ ซับซ้อนด้วยการออกแบบที่สามารถ reprogrammable คุณสามารถอัปเดตหรือเปลี่ยนการตั้งค่าของคุณได้ตามต้องการโดยไม่ต้องเปลี่ยนฮาร์ดแวร์คุณสมบัติที่หลากหลายทำให้มีประโยชน์ในหลาย ๆ ด้านตั้งแต่อุปกรณ์สมาร์ทไปจนถึงระบบควบคุมคุณยังได้รับประโยชน์จากการใช้เครื่องมือออกแบบทั่วไปเพื่อการพัฒนาที่ง่ายขึ้นโดยรวมแล้วเป็นตัวเลือกที่แข็งแกร่งเมื่อคุณต้องการประสิทธิภาพและการปรับตัวในชิปเดียว

PDF แผ่นข้อมูล

ข้อมูล EPF10K100EFC256-2X:

EPF10K100EFC256-2X (1) .pdf

EPF10K100EFC256-2X (2) .pdf

EPF10K100EFC256-2X (3) .pdf
