1N5406 ไดโอด: คู่มือที่สมบูรณ์สำหรับแอปพลิเคชัน

หากคุณกำลังทำงานกับวงจรอิเล็กทรอนิกส์การทำความเข้าใจไดโอดวงจรเรียงกระแสเป็นสิ่งจำเป็นบทความนี้ครอบคลุม 1N5406 ซึ่งเป็นไดโอดวงจรเรียงกระแสที่ใช้กันอย่างแพร่หลายซึ่งช่วยแปลง AC เป็น DC ทำให้เป็นส่วนประกอบที่สำคัญในแหล่งจ่ายไฟจำนวนมากและแอปพลิเคชันระดับสูงอื่น ๆคุณจะได้เรียนรู้เกี่ยวกับคุณสมบัติข้อกำหนดคุณสมบัติเชิงกลและการใช้งานทั่วไปรวมถึงวิธีเปรียบเทียบกับชิ้นส่วนที่คล้ายกันไม่ว่าคุณจะกำลังสร้างโครงการขนาดใหญ่หรืออุปกรณ์ขนาดเล็กคู่มือนี้จะให้ภาพรวมที่ชัดเจนว่าทำไม 1N5406 จึงเป็นทางเลือกสำหรับหลาย ๆ คน

แคตตาล็อก

ภาพรวมของ 1N5406

ที่ 1N5406 เป็นไดโอดเรียงกระแสยอดนิยมที่ใช้กันทั่วไปในวงจรที่ต้องแปลง AC เป็น DCมันมาพร้อมกับเทอร์มินัลดีบุกที่ปราศจากตะกั่วซึ่งเป็นมิตรกับสิ่งแวดล้อมและทนทานกรณีพลาสติกของมันถูกออกแบบมาเพื่อต้านทานเปลวไฟตรงตามมาตรฐาน UL94V-0 ซึ่งทำให้มั่นใจได้ว่าไดโอดสามารถจัดการกับความร้อนได้โดยไม่เสี่ยงต่อการเกิดไฟไหม้

ไดโอดนี้สามารถพกพาได้ถึง 3A ของกระแสทำให้เหมาะสำหรับใช้ในแหล่งจ่ายไฟและแอปพลิเคชันอื่น ๆ ที่จำเป็นต้องใช้กระแสจำนวนมากการลดลงของแรงดันไฟฟ้าไปข้างหน้าต่ำช่วยลดการสูญเสียพลังงานทำให้ไดโอดมีประสิทธิภาพนอกจากนี้ยังมีกระแสการรั่วไหลย้อนกลับต่ำซึ่งช่วยลดการไหลของพลังงานที่ไม่พึงประสงค์เมื่อไม่ได้ดำเนินการ

ขั้วของไดโอดนั้นง่ายต่อการระบุด้วยวงดนตรีที่ชัดเจนที่ทำเครื่องหมายแคโทดเทอร์มินัลของมันถูกสร้างขึ้นเพื่อการบัดกรีที่ง่ายและตรงตามมาตรฐานที่สูงทำให้เป็นตัวเลือกที่เชื่อถือได้ในอุปกรณ์อิเล็กทรอนิกส์ต่างๆ

1N5406 การกำหนดค่าพิน

1N5406 CAD รุ่น

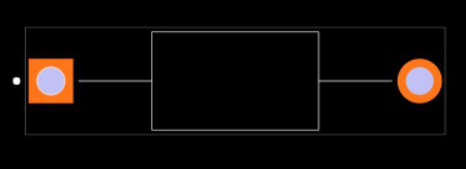

1N5406 รอยเท้า

คุณสมบัติที่สำคัญของ 1N5406

กระแสไฟฟ้าสูงถึงขนาดเล็ก

1N5406 ได้รับการออกแบบมาเพื่อรองรับกระแสจำนวนมากในขณะที่ยังคงมีขนาดกะทัดรัดสิ่งนี้ทำให้มีประโยชน์อย่างยิ่งสำหรับแอปพลิเคชันที่มีพื้นที่ จำกัด แต่มีความจำเป็นในการจัดการพลังงานที่สำคัญคุณอาจพบว่ามีประโยชน์ในสถานการณ์ที่ทั้งประสิทธิภาพและรอยเท้าเล็ก ๆ

ความสามารถในปัจจุบันสูงขึ้น

ไดโอดนี้มีความสามารถในการจัดการกระแสไฟสูงโดยไม่ได้รับความเสียหายเมื่ออุปกรณ์เปิดใช้งานเป็นครั้งแรกมันมักจะประสบกับกระแสไฟพัดผ่านและ 1N5406 ถูกสร้างขึ้นเพื่อทนต่อสิ่งนี้โดยไม่ทำลายคุณลักษณะนี้ทำให้เชื่อถือได้ในวงจรที่เกิดขึ้นบ่อยครั้งเพื่อให้แน่ใจว่าไดโอดจะทำงานต่อไปได้อย่างมีประสิทธิภาพ

แรงดันไปข้างหน้าต่ำลดลง

การลดลงของแรงดันไฟฟ้าไปข้างหน้าต่ำเป็นข้อได้เปรียบเพราะมันหมายถึงพลังงานที่น้อยลงจะสูญเปล่าเมื่อไดโอดกำลังดำเนินการกระแสไฟฟ้าในวงจรแหล่งจ่ายไฟจำนวนมากการลดพลังงานที่สูญเปล่าจะช่วยปรับปรุงประสิทธิภาพโดยรวมของระบบด้วย 1N5406 คุณสามารถคาดหวังการทำงานที่มีประสิทธิภาพมากขึ้นซึ่งเป็นประโยชน์อย่างยิ่งในการใช้งานที่ไวต่อพลังงาน

แพ็คเกจพลาสติกประหยัดฟรี

1N5406 มาในแพ็คเกจพลาสติกที่ไม่มีโมฆะที่มีทั้งความน่าเชื่อถือและความคุ้มค่าการก่อสร้างนี้ช่วยให้มั่นใจได้ว่าไดโอดได้รับการปกป้องจากปัจจัยด้านสิ่งแวดล้อมเช่นความชื้นหรือฝุ่นซึ่งสามารถส่งผลกระทบต่อประสิทธิภาพเมื่อเวลาผ่านไปนอกจากนี้แพ็คเกจพลาสติกได้รับการออกแบบให้มีราคาไม่แพงทำให้เป็นทางเลือกที่ดีเมื่อพิจารณาค่าใช้จ่าย

มีให้ในปริมาณปริมาณ

หากคุณกำลังทำงานในโครงการขนาดใหญ่หรือกระบวนการผลิต 1N5406 มีให้เลือกมากมายช่วยให้คุณสามารถจัดหามันในปริมาณมากได้อย่างง่ายดายสิ่งนี้ทำให้สะดวกสำหรับสถานการณ์ที่คุณต้องซื้อส่วนประกอบเป็นกลุ่มในขณะที่มั่นใจในความสอดคล้องในงานสร้างของคุณ

พลาสติกตรงกับ UL 94V-0 เพื่อการติดไฟ

ความปลอดภัยเป็นสิ่งสำคัญของส่วนประกอบอิเล็กทรอนิกส์ใด ๆ และ 1N5406 เป็นไปตามมาตรฐานการติดเชื้อ UL 94V-0ซึ่งหมายความว่าพลาสติกที่ใช้ในการก่อสร้างนั้นทนต่อเปลวไฟให้การป้องกันชั้นพิเศษในการใช้งานที่ความร้อนอาจเป็นเรื่องที่น่ากังวลคุณสามารถรู้สึกมั่นใจในการรู้ว่าไดโอดนี้จะรักษาความสมบูรณ์แม้ในสภาพแวดล้อมการทำงานที่อบอุ่น

1N5406 ข้อมูลจำเพาะโดยละเอียด

ข้อมูลจำเพาะทางเทคนิคคุณสมบัติพารามิเตอร์และส่วนประกอบที่มีลักษณะคล้ายกับ ON Semiconductor 1N5406

พิมพ์	พารามิเตอร์
สถานะวงจรชีวิต	การจัดส่งครั้งสุดท้าย (อัปเดตล่าสุด: 3 วันที่ผ่านมา)
ติดต่อชุบ	ดีบุก
ติดตั้ง	ผ่านรู
ประเภทการติดตั้ง	ผ่านรู
แพ็คเกจ / เคส	Do-201ad, Axial
จำนวนพิน	2
แพ็คเกจอุปกรณ์ซัพพลายเออร์	Do-201AD
น้ำหนัก	360 มก.
แรงดันไฟฟ้า	600V
การบรรจุหีบห่อ	เทป & รีล (TR)
ที่ตีพิมพ์	ปี 2000
สถานะชิ้นส่วน	ล้าสมัย
ระดับความไวต่อความชื้น (MSL)	1 (ไม่ จำกัด )
อุณหภูมิการทำงานสูงสุด	150 ° C
อุณหภูมิในการทำงานขั้นต่ำ	-55 ° C
ความจุ	30pf
แรงดันไฟฟ้า - DC จัดอันดับ	600V
คะแนนปัจจุบัน	3a
หมายเลขชิ้นส่วนฐาน	1N5406
ขั้ว	มาตรฐาน
การกำหนดค่าองค์ประกอบ	เดี่ยว
ความเร็ว	การกู้คืนมาตรฐาน> 500ns,> 200ma (io)
ประเภทไดโอด	มาตรฐาน
ปัจจุบัน - ย้อนกลับการรั่วไหล @ vr	5μA @ 600V
การกระจายพลังงาน	6.25W
กระแสเอาต์พุต	3a
แรงดันไฟฟ้า - ส่งต่อ (VF) (สูงสุด) @ ถ้า	1.2V @ 3A
ส่งต่อปัจจุบัน	3a
อุณหภูมิการทำงาน - ทางแยก	-55 ° C ~ 150 ° C
กระแสไฟกระชากสูงสุด	200A
แรงดันไฟฟ้า - DC Reverse (VR) (สูงสุด)	600V
ปัจจุบัน - แก้ไขโดยเฉลี่ย (IO)	3a
แรงดันไปข้างหน้า	1.2V
แรงดันไฟฟ้าย้อนกลับสูงสุด (DC)	600V
กระแสที่แก้ไขโดยเฉลี่ย	3a
กระแสย้อนกลับสูงสุด	5μA
แรงดันย้อนกลับซ้ำสูงสุด (VRRM)	600V
capacitance @ vr, f	30pf @ 4V 1MHz
กระแสไฟกระชากที่ไม่ซ้ำซ้อนสูงสุด	200A
แรงดันไฟฟ้าย้อนกลับ	600V
Max Forward Surge ปัจจุบัน (IFSM)	200A
เส้นผ่าศูนย์กลาง	5.6 มม.
ความสูง	6.35 มม.
ความยาว	9.5 มม.
ความกว้าง	6.35 มม.
ไปถึง SVHC	ไม่มี SVHC
การชุบแข็งของรังสี	เลขที่
สถานะ ROHS	ตามมาตรฐาน Rohs

คุณสมบัติเชิงกลของ 1N5406

กรณี: อีพ็อกซี่ขึ้นรูป

1N5406 ถูกห่อหุ้มด้วยเปลือกอีพ็อกซี่ที่แข็งแรงซึ่งให้การป้องกันที่ทนทานจากความเสียหายทางกลและปัจจัยด้านสิ่งแวดล้อมปลอกนี้ช่วยให้มั่นใจได้ว่าไดโอดยังคงปลอดภัยจากผลกระทบหรือความเครียดทางกายภาพซึ่งอาจส่งผลกระทบต่อประสิทธิภาพหรืออายุยืนวัสดุอีพ็อกซี่ยังทำหน้าที่เป็นฉนวนกันความร้อนปกป้องไดโอดจากเงื่อนไขภายนอก

น้ำหนัก: 1.1 กรัม (ประมาณ)

การชั่งน้ำหนักประมาณ 1.1 กรัมไดโอดมีน้ำหนักเบาพอที่จะพอดีกับแอพพลิเคชั่นต่าง ๆ โดยไม่ต้องเพิ่มจำนวนมากในการออกแบบของคุณแม้จะมีน้ำหนักเบา แต่ก็ยังมีประสิทธิภาพที่แข็งแกร่งทำให้เป็นองค์ประกอบที่เหมาะสำหรับระบบขนาดกะทัดรัดที่ทุกคนมีความสำคัญ

เสร็จสิ้น: พื้นผิวภายนอกทั้งหมดที่ทนต่อการกัดกร่อน

พื้นผิวภายนอกของไดโอดได้รับการรักษาเพื่อต้านทานการกัดกร่อนทำให้มั่นใจได้ถึงความน่าเชื่อถือในระยะยาวการกัดกร่อนสามารถลดส่วนประกอบอิเล็กทรอนิกส์เมื่อเวลาผ่านไปโดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่ชื้นหรือรุนแรงการทนต่อการกัดกร่อนของ 1N5406 ช่วยให้สามารถรักษาประสิทธิภาพที่สอดคล้องกันได้แม้ในสภาพที่น้อยกว่าในอุดมคติทำให้เป็นตัวเลือกที่ดีสำหรับการใช้งานกลางแจ้งหรืออุตสาหกรรม

เทอร์มินัลนำไปสู่การประสานได้อย่างง่ายดาย

โอกาสในการขายของ 1N5406 ได้รับการออกแบบมาเพื่อการบัดกรีง่าย ๆ เพื่อให้แน่ใจว่าคุณสามารถติดตั้งเข้ากับวงจรของคุณได้อย่างรวดเร็วและปลอดภัยความสะดวกในการประสานนี้เป็นสิ่งสำคัญสำหรับกระบวนการทั้งคู่มือและอัตโนมัติช่วยให้คุณสามารถติดตั้งไดโอดโดยไม่เสี่ยงต่อการเชื่อมต่อที่ไม่ดีโอกาสในการขายเป็นไปตามข้อกำหนดการบัดกรีมาตรฐานซึ่งเสนอการเชื่อมต่อที่เชื่อถือได้ในการออกแบบของคุณ

อุณหภูมิพื้นผิวตะกั่วและการติดตั้งเพื่อการบัดกรี: 220 ° C สูงสุด 10 วินาที, 1/16 "

ไดโอดสามารถจัดการอุณหภูมิสูงในระหว่างกระบวนการบัดกรีสูงสุด 220 ° C เป็นเวลา 10 วินาทีสิ่งนี้ทำให้มั่นใจได้ว่าจะไม่ได้รับความเสียหายในระหว่างการติดตั้งแม้ว่าจะสัมผัสกับความร้อนที่รุนแรงของการบัดกรีคุณสามารถประสาน 1N5406 ไปยังบอร์ดของคุณได้อย่างปลอดภัยโดยรู้ว่ามันถูกสร้างขึ้นเพื่อทนต่อความร้อนในระดับนี้โดยไม่ส่งผลกระทบต่อประสิทธิภาพ

ขั้ว: แคโทดระบุโดยวงขั้ว

1N5406 มาพร้อมกับวงแคโทดที่ชัดเจนทำให้ง่ายต่อการระบุทิศทางที่ถูกต้องสำหรับการติดตั้งขั้วที่เหมาะสมเป็นสิ่งสำคัญสำหรับไดโอดในการทำงานอย่างถูกต้องและการทำเครื่องหมายที่ชัดเจนช่วยให้คุณหลีกเลี่ยงข้อผิดพลาดในระหว่างการประกอบคุณสมบัตินี้ช่วยป้องกันข้อผิดพลาดเพื่อให้มั่นใจว่าไดโอดทำงานตามที่คาดไว้เมื่อรวมเข้ากับวงจรของคุณ

แอปพลิเคชั่นทั่วไปของ 1N5406

การแปลง AC เป็น DC

1N5406 มักใช้ในวงจรจ่ายไฟซึ่งจะแปลง AC (กระแสสลับกัน) เป็น DC (กระแสตรง)การแปลงนี้เป็นสิ่งจำเป็นในอุปกรณ์อิเล็กทรอนิกส์จำนวนมากที่ต้องใช้ DC อย่างต่อเนื่องในการทำงานในบทบาทนี้ไดโอดช่วยให้มั่นใจได้ว่าเฉพาะประเภทของกระแสที่ถูกต้องเท่านั้นที่ถูกส่งผ่านไปยังอุปกรณ์ปกป้องส่วนประกอบที่ละเอียดอ่อนจากความเสียหาย

การจัดการกระแสน้ำขนาดใหญ่

ด้วยความสามารถในการจัดการกับกระแสสูง 1N5406 เหมาะสำหรับการใช้งานหนักซึ่งรวมถึงระบบอุตสาหกรรมตัวควบคุมมอเตอร์และอุปกรณ์อิเล็กทรอนิกส์ที่ใช้พลังงานสูงเมื่อคุณต้องการไดโอดที่สามารถจัดการกระแสจำนวนมากโดยไม่ต้องร้อนเกินไปหรือทำลายลง 1N5406 เสนอความแข็งแรงและความทนทานที่จำเป็นสำหรับงานที่ต้องการเหล่านี้

การสูญเสียการนำไฟฟ้าต่ำ

หนึ่งในประโยชน์ที่โดดเด่นของ 1N5406 คือการสูญเสียการนำไฟฟ้าต่ำซึ่งหมายความว่าเมื่อไดโอดกำลังดำเนินการกระแสไฟฟ้าจะสูญเสียพลังงานน้อยมากในกระบวนการสำหรับวงจรแหล่งจ่ายไฟและแอพพลิเคชั่นที่ไวต่อพลังงานอื่น ๆ การลดความสูญเสียเป็นสิ่งสำคัญสำหรับทั้งประสิทธิภาพและประสิทธิภาพ1N5406 ช่วยในการรักษาการทำงานที่มีประสิทธิภาพในระบบต่างๆ

การป้องกันแรงดันไฟฟ้าชั่วคราวชั่วคราว

1N5406 ยังสามารถจัดการกับสถานการณ์แรงดันไฟฟ้าเกินซึ่งแรงดันไฟฟ้าได้อย่างฉับพลันอาจทำให้วงจรเสียหายได้สิ่งนี้ทำให้เป็นส่วนประกอบที่มีค่าในระบบที่อาจสัมผัสกับการเปลี่ยนแปลงแรงดันไฟฟ้าที่คาดเดาไม่ได้เช่นเครื่องจักรอุตสาหกรรมหรือกริดพลังงานด้วยการทำหน้าที่ป้องกันตัวจากหนามเหล่านี้ 1N5406 ช่วยรักษาความสมบูรณ์ของอุปกรณ์อิเล็กทรอนิกส์ของคุณ

การแก้ไขพลังงานในอุตสาหกรรมอิเล็กทรอนิกส์และผู้บริโภค

1N5406 มักใช้ในอุปกรณ์อิเล็กทรอนิกส์ที่หลากหลายทั้งอุตสาหกรรมและผู้บริโภคมันมีบทบาทสำคัญในการแก้ไขพลังงานเพื่อให้แน่ใจว่าระบบอิเล็กทรอนิกส์ได้รับประเภทปัจจุบันที่ถูกต้องไม่ว่าคุณจะทำงานในระบบอุตสาหกรรมขนาดใหญ่หรืออุปกรณ์ผู้บริโภคขนาดเล็ก 1N5406 ให้การแก้ไขที่เชื่อถือได้แปลง AC เป็น DC เพื่อตอบสนองความต้องการของแอปพลิเคชันของคุณ

เทียบเท่า 1N5406

- P600m

- P600K

- P600J

- HER508

- HER507

- HER506

- HER308

- HER307

- HER306

• FR607

• FR606

• FR605

• FR307

• FR306

- FR305

- โดย 255

•โดย 254

•โดย 253

• 6a8

• 6A6

- 6A10

- 1N5408

- 1N5407

• SF38

• SF58

- UF5406

- UF5407

- UF5408

- 1N5406G

• 1N5407G

- 1N5408G

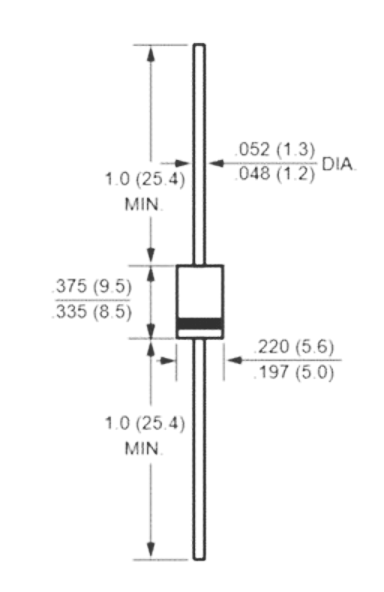

ขนาด 1N5406

ข้อมูลผู้ผลิตสำหรับ 1N5406

ใน Semiconductor และโลโก้ Semiconductor เป็นเครื่องหมายการค้าของ Semiconductor Components Industries, LLC DBA ในเซมิคอนดักเตอร์หรือ บริษัท ย่อยในสหรัฐอเมริกาและ/หรือประเทศอื่น ๆในเซมิคอนดักเตอร์เป็นเจ้าของสิทธิ์ในสิทธิบัตรเครื่องหมายการค้าลิขสิทธิ์ความลับทางการค้าและทรัพย์สินทางปัญญาอื่น ๆรายชื่อของการครอบคลุมผลิตภัณฑ์/สิทธิบัตรของ Semiconductor อาจเข้าถึงได้ที่ Semiconductor ขอสงวนสิทธิ์ในการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้าถึงผลิตภัณฑ์ใด ๆ ในที่นี้

ชิ้นส่วนที่คล้ายกับ 1N5406

ส่วนประกอบทั้งสามที่แสดงในการแบ่งปันข้อมูลจำเพาะที่คล้ายกันกับ ON Semiconductor 1N5406

หมายเลขชิ้นส่วน	1N5406	1N5407	1N5400	1N5400-E3/54	1N5408
ผู้ผลิต	บนเซมิคอนดักเตอร์	บนเซมิคอนดักเตอร์	บนเซมิคอนดักเตอร์	Vishay Semiconductor Diodes Division	บนเซมิคอนดักเตอร์
ติดตั้ง	ผ่านรู	ผ่านรู	ผ่านรู	ผ่านรู	ผ่านรู
แรงดันไปข้างหน้า	1.2V	1.2V	1.2V	1.2V	1.2V
กระแสที่แก้ไขโดยเฉลี่ย	3a	3a	3a	3a	3a
ปัจจุบัน - แก้ไขโดยเฉลี่ย	3a	3a	3a	3a	3a
ส่งไปข้างหน้าสูงสุดกระแสไฟกระชาก	200A	200A	200A	200A	200A
จำนวนพิน	2	2	2	2	2
การกำหนดค่าองค์ประกอบ	เดี่ยว	เดี่ยว	เดี่ยว	เดี่ยว	เดี่ยว
ประเภทไดโอด	มาตรฐาน	มาตรฐาน	มาตรฐาน	มาตรฐาน	มาตรฐาน
ดูเปรียบเทียบ	1N5406 เทียบกับ 1N5407	1N5406 เทียบกับ 1N5400	1N5406 VS 1N5400-E3/54	1N5406 เทียบกับ 1N5408

PDF แผ่นข้อมูล

1N5406 แผ่นข้อมูล:

1N5407 แผ่นข้อมูล:

1N5407.pdf

1N5407.pdf

1N5400 แผ่นข้อมูล:

1N5400.pdf

1N5400.pdf

1N5408 แผ่นข้อมูล:

1N5408.pdf

1N5408.pdf

คำถามที่พบบ่อย [คำถามที่พบบ่อย]

1. ไดโอด 1N5406 สามารถแทนที่ RL207 ได้หรือไม่?

ใช่มันเป็นไปได้RL207 มีกระแสสูงสุด 2A ในขณะที่ 1N5406 สามารถจัดการได้สูงสุด 3Aไดโอดทั้งสองมีคะแนนแรงดันไฟฟ้าเท่ากันทำให้สามารถใช้แทนกันได้ในกรณีส่วนใหญ่

2. UF5404 สามารถแทนที่ 1N5406 ได้หรือไม่?

1N5406 เป็นไดโอดวงจรเรียงกระแสมาตรฐาน 600V ซึ่งโดยทั่วไปจะใช้ในแหล่งจ่ายไฟที่มีสะพานวงจรเรียงกระแสหลักในทางกลับกัน UF5404 เป็นไดโอดการกู้คืนแบบเร็ว 400Vในขณะที่คุณสามารถใช้ UF5404 แทนในการหยิกการจัดอันดับแรงดันไฟฟ้าที่ต่ำกว่าอาจให้อัตรากำไรขั้นต้นน้อยลงในสถานการณ์แรงดันสูง
