ทำลายความแตกต่าง: TMC5160 กับไดรเวอร์ TMC2209 Stepper

TMC2209 ได้รับการออกแบบมาเพื่อส่งมอบประสิทธิภาพที่เงียบเป็นพิเศษสำหรับมอเตอร์สเต็ปสองเฟสIC มอเตอร์นี้ถูกเลือกสำหรับแอปพลิเคชันที่ต้องลดเสียงรบกวนในการทำงานในขณะเดียวกัน TMC5160 เป็นโรงไฟฟ้าท่ามกลางตัวควบคุมมอเตอร์สเต็ปเปอร์และไอซีไดรเวอร์ซึ่งมีส่วนต่อประสานการสื่อสารอนุกรมขั้นสูงบทความนี้จะเปิดเผยความแตกต่างระหว่าง TMC5160 และ TMC2209 การสำรวจรวมถึงการทบทวนอย่างละเอียดเกี่ยวกับ pinouts บัญชีรายละเอียดของคุณสมบัติแอปพลิเคชันและการรวมเข้ากับองค์ประกอบอื่น ๆ อย่างราบรื่น

แคตตาล็อก

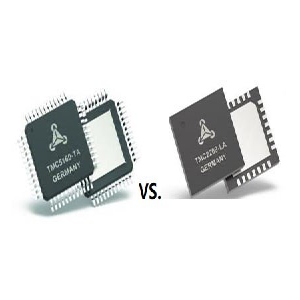

ภาพรวมของ TMC5160 และ TMC2209

ที่ TMC2209เป็นที่รู้จักกันดีในเรื่องการทำงานที่เงียบสงบได้รับการออกแบบมาสำหรับมอเตอร์สเต็ปสองเฟสมันเข้ากันได้ย้อนหลังกับไดรเวอร์ก่อนหน้าเช่น TMC2208 ทำให้สามารถอัพเกรดได้อย่างง่ายดายคุณสมบัติหลักของ TMC2209 คือความสามารถในการทำงานอย่างเงียบ ๆ ทำให้เหมาะสำหรับการใช้งานการลดเสียงรบกวนรวมถึงเครื่องพิมพ์ 3 มิติและเครื่องซีเอ็นซีเดสก์ท็อปในทางตรงกันข้าม TMC5160 ส่องแสงเป็นตัวควบคุมมอเตอร์สเต็ปเปอร์ที่แข็งแกร่งซึ่งได้รับการยอมรับในความสามารถในการสื่อสารแบบอนุกรมคุณสมบัตินี้ช่วยให้สามารถควบคุมมอเตอร์ที่มีความซับซ้อนได้สูงรองรับการดำเนินงานที่ซับซ้อนและปรับแต่งได้มากขึ้นหนึ่งในแอตทริบิวต์ที่น่าทึ่งของ TMC5160 คือเครื่องกำเนิดทางลาดอเนกประสงค์เปิดใช้งานการวางตำแหน่งเป้าหมายอัตโนมัติการบูรณาการนี้ช่วยลดความจำเป็นในการสอบเทียบด้วยตนเองและการปรับเปลี่ยนที่ดีเพิ่มประสิทธิภาพการทำงานของเวิร์กโฟลว์

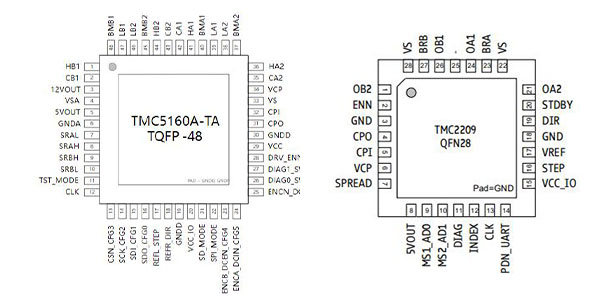

Pinout of TMC5160 และ TMC2209

คุณสมบัติของ TMC5160 และ TMC2209

ฟีเจอร์ TMC5160 และผลประโยชน์

TMC5160 ได้รับการออกแบบมาสำหรับมอเตอร์สเต็ปสองเฟสที่มีกระแสขดลวดซึ่งครอบคลุมตั้งแต่ 1A ถึงหลายสิบแอมป์ทำให้สามารถปรับได้สำหรับการใช้งานมากมายคีย์แอตทริบิวต์คือตัวควบคุมการเคลื่อนไหวที่มีทางลาด Sixpoint, อินเทอร์เฟซ Step/DIR พร้อมการแก้ไขแบบไมโครสเต็ปและแรงดันไฟฟ้าในการทำงานระหว่าง 8-60V DCอินเทอร์เฟซ SPI และ UART มีตัวเลือกการเชื่อมต่อที่ยืดหยุ่นนอกจากนี้อินเทอร์เฟซ ENCODER และอินพุตสวิตช์อ้างอิงคู่จะยกระดับความแม่นยำTMC5160 รองรับความละเอียดของ 256 ไมโครขั้นตอนต่อขั้นตอนเต็มทำให้มั่นใจได้ว่าการเคลื่อนไหวที่ราบรื่นและการควบคุมที่พิถีพิถัน

เทคโนโลยี stealthChop2 อำนวยความสะดวกในการดำเนินงานที่หลากหลายคุณลักษณะนี้มีมูลค่าในสภาพแวดล้อมที่การลดเสียงรบกวนส่งผลกระทบอย่างลึกซึ้งต่อการทำงานการเล่นหรือการบำบัดนอกจากนี้เทคนิคการควบคุมโหลดขั้นสูงเช่น DCSTEP, StallGuard2 และ CoolStep เพิ่มประสิทธิภาพสูงสุดภายใต้เงื่อนไขที่ผันผวนการรวมการเบรกแบบพาสซีฟระบบป้องกันที่ครอบคลุมและบรรจุภัณฑ์ขนาดกะทัดรัด (TQFP48 หรือ QFN) ช่วยเพิ่มการออกแบบที่แข็งแกร่งและปรับตัวได้คุณสมบัติเหล่านี้แสดงผล TMC5160 ที่เหมาะสำหรับการใช้งานที่มีความแม่นยำเป็นศูนย์กลางตั้งแต่การพิมพ์ 3 มิติที่มีประสิทธิภาพสูง

ฟีเจอร์ TMC2209 และผลประโยชน์

TMC2209 เหมาะกับมอเตอร์สเต็ปสองเฟสที่มีกระแสสูงสุดสูงถึง 2.8A (2A RMS)มันเหมาะสมกับแอปพลิเคชันที่ต้องการน้อยกว่าเมื่อเปรียบเทียบกับ TMC5160แม้จะมีความจุในปัจจุบันที่ต่ำกว่า แต่คุณสมบัติที่โดดเด่นรวมถึงอินเทอร์เฟซ Step/DIR พร้อมขั้นตอนไมโครที่กำหนดค่าได้ (8, 16, 32, หรือ 64), ความราบรื่นผ่านการแก้ไข microplyer ทำให้มั่นใจได้ถึงขั้นตอนไมโคร 256 และเทคโนโลยี stealthChop2 สำหรับการทำงานที่เงียบ

มันทำงานภายในช่วงแรงดันไฟฟ้า 4.75-29V DCตัวต้านทานความรู้สึกภายในทำให้การออกแบบง่ายขึ้นโดยการกำจัดความจำเป็นสำหรับส่วนประกอบเพิ่มเติมการเบรกแบบพาสซีฟและการขับเคลื่อนแบบฟรีนั้นได้รับการเสริมด้วยคุณสมบัติสแตนด์บายประหยัดพลังงานที่ใช้ในการตัดแต่งการใช้พลังงานโดยรวมIC ยังมีการป้องกันและการวินิจฉัยอย่างกว้างขวางทำให้มั่นใจได้ถึงความน่าเชื่อถือและความทนทานรูปแบบขนาดกะทัดรัดซึ่งรวมเอาความร้อนขนาดใหญ่ให้การจัดการความร้อนที่มีประสิทธิภาพทำให้เหมาะสำหรับการใช้งานที่ จำกัด พื้นที่และความร้อน

ข้อมูลเชิงประจักษ์ที่ได้จากเครื่องพิมพ์เดสก์ท็อป 3D เน้นย้ำถึงความสามารถของ TMC2209 ในการลดการใช้พลังงานในขณะที่สนับสนุนประสิทธิภาพสิ่งนี้แสดงให้เห็นถึงความเหมาะสมสำหรับสภาพแวดล้อมในบ้านและสภาพแวดล้อมที่เล็กลงซึ่งประสิทธิภาพการใช้พลังงานมีความสำคัญมากขึ้นเรื่อย ๆมุมมองที่น่าสนใจคือระบบที่มีไดรเวอร์ TMC2209 แสดงให้เห็นอย่างต่อเนื่องไม่เพียง แต่ลดเสียงรบกวนในการดำเนินงาน แต่ยังช่วยเพิ่มอายุการใช้งานที่ยาวนานขึ้นเนื่องจากความเครียดจากความร้อนลดลงสะท้อนถึงความสมดุลระหว่างประสิทธิภาพและความยั่งยืน

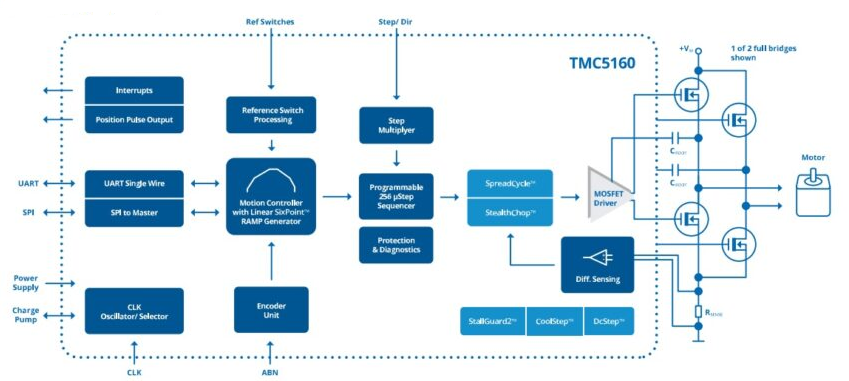

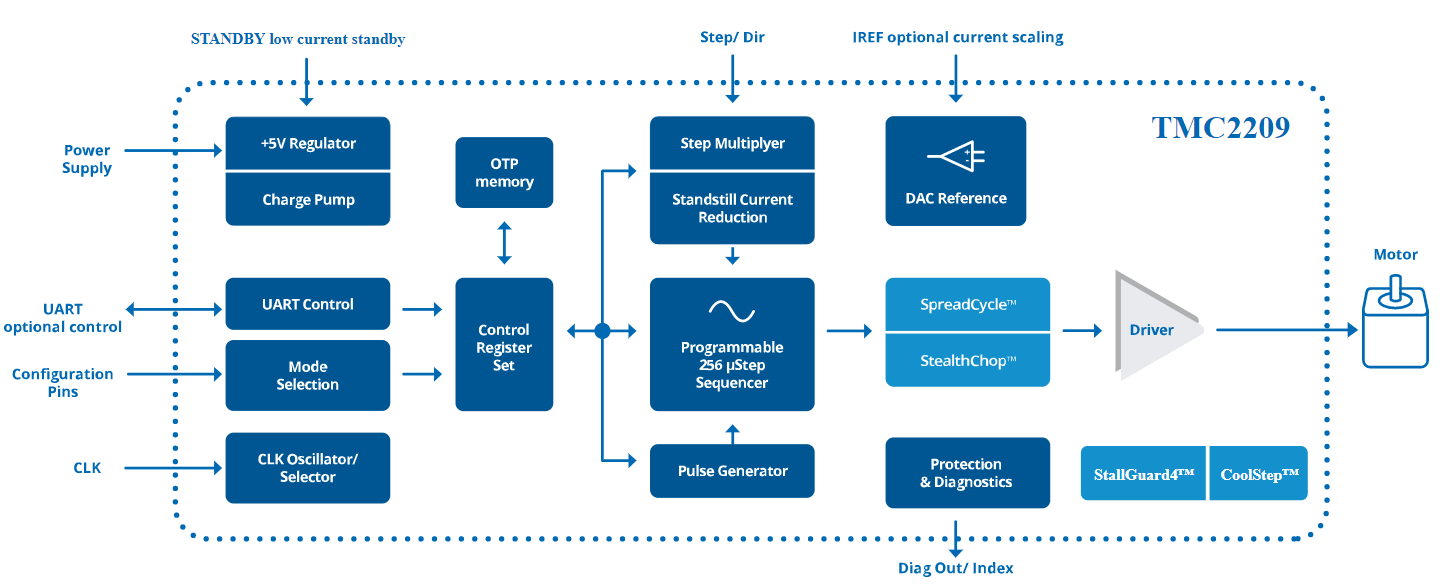

บล็อกไดอะแกรมของ TMC5160 และ TMC2209

TMC5160 เก่งในการส่งมอบโซลูชันการควบคุมการเคลื่อนไหวที่ครอบคลุมด้วยขั้นตอนไดรเวอร์ MOSFET ภายนอกที่แข็งแกร่งและกฎระเบียบปัจจุบันระดับบนสุดคุณลักษณะดังกล่าวทำให้เหมาะสำหรับแอพพลิเคชั่นที่หลากหลายตั้งแต่ระบบที่ใช้พลังงานจากแบตเตอรี่ไปจนถึงโซลูชันฝังตัวที่มีกระแสสูงโดยการตีความตำแหน่งเป้าหมาย TMC5160 ทำให้การเคลื่อนที่ของมอเตอร์เป็นไปโดยอัตโนมัติและรวมชุดของคุณสมบัติขั้นสูงที่ทำให้มั่นใจได้ว่ามีประสิทธิภาพการทำงานของมอเตอร์ที่มีประสิทธิภาพแม่นยำและเงียบสงบในการเปรียบเทียบ TMC2209 มีความโดดเด่นในสถานการณ์ที่ต้องการกระแสมอเตอร์สูงถึง 2A ต่อขดลวดมันใช้ Spreadcycle และ StealthChop2 เพื่อเพิ่มประสิทธิภาพของมอเตอร์ลดเสียงรบกวนของมอเตอร์และลดการกระจายพลังงานสแตนด์บายประสิทธิภาพนี้ส่งผลให้รอบการออกแบบที่สั้นลงและระยะเวลาการพัฒนาผลิตภัณฑ์ที่มีการแข่งขันสูงขึ้น

แอปพลิเคชันของ TMC5160 และ TMC2209

แอปพลิเคชัน TMC5160

ในหุ่นยนต์ที่ความสามารถในการปฏิบัติงานสูงนำเสนอกระดูกสันหลังสำหรับการเคลื่อนไหวที่ซับซ้อนและประสานงาน TMC5160 พิสูจน์ได้ว่ายอดเยี่ยมสำหรับงานอัตโนมัติการควบคุมที่พิถีพิถันนั้นทำให้มั่นใจได้ว่าหุ่นยนต์ทำงานได้อย่างราบรื่นไดรฟ์อุตสาหกรรมได้รับประโยชน์อย่างมากจาก TMC5160 ในขณะที่มันจัดการการควบคุมมอเตอร์ด้วยเสียงรบกวนน้อยที่สุดและความน่าเชื่อถือที่ยอดเยี่ยมการเพิ่มประสิทธิภาพและผลผลิตการดำเนินงานสำหรับสิ่งทอและจักรเย็บผ้า TMC5160 มอบความแม่นยำที่ไม่มีใครเทียบได้ความสอดคล้องนี้ยกระดับคุณภาพและความเร็วของผลิตภัณฑ์ซึ่งเป็นสิ่งที่ดีในอุตสาหกรรมสิ่งทอที่มีการแข่งขันสูงเครื่องบรรจุต้องควบคุมการเคลื่อนไหวที่ราบรื่นเพื่อรักษาความสมบูรณ์ของสินค้าที่บรรจุTMC5160 ให้ความราบรื่นและปกป้องคุณภาพผลิตภัณฑ์ระหว่างบรรจุภัณฑ์

ในระบบระบบอัตโนมัติห้องปฏิบัติการระบบควบคุมมอเตอร์ที่แม่นยำของ TMC5160 รับประกันผลลัพธ์ที่แม่นยำและทำซ้ำได้ซึ่งเป็นสิ่งสำคัญสำหรับความน่าเชื่อถือของการวิจัยเครื่องพิมพ์ 3 มิติความเร็วสูงขึ้นอยู่กับความเร็วและความแม่นยำในการสร้างต้นแบบโดยละเอียดและผลิตภัณฑ์ขั้นสุดท้ายอย่างรวดเร็วค้นหา TMC5160 เป็นส่วนประกอบที่มีค่าความแม่นยำที่นำเสนอรองรับประสิทธิภาพของเครื่องจักรขั้นสูงเหล่านี้ระบบการจัดการของเหลวทั้งในห้องปฏิบัติการและสภาพแวดล้อมอุตสาหกรรมใช้ประโยชน์จาก TMC5160 สำหรับการควบคุมของเหลวที่แม่นยำสาขาเช่นเวชภัณฑ์และการวิเคราะห์ทางชีวเคมีต้องการการใช้งานที่มีความแม่นยำสูง

อุปกรณ์การแพทย์ได้รับประโยชน์จากประสิทธิภาพที่เชื่อถือได้ของ TMC5160 และการรบกวนทางแม่เหล็กไฟฟ้าต่ำเพื่อความปลอดภัยของผู้ป่วยและประสิทธิภาพของอุปกรณ์อุปกรณ์อัตโนมัติของสำนักงานดูการทำงานของพวกเขาได้รับการปรับปรุงเนื่องจากการทำงานที่เงียบสงบและการควบคุมที่แม่นยำของ TMC5160 ทำให้เกิดพื้นที่ทำงานที่สะดวกยิ่งขึ้นระบบกล้องวงจรปิดตู้เอทีเอ็มและปั๊มและวาล์วทั้งหมดใช้ TMC5160 ส่งผลให้ความชัดเจนในการเฝ้าระวังดีขึ้นความน่าเชื่อถือของการทำธุรกรรมทางการเงินและการจัดการของเหลวที่มีประสิทธิภาพแอปพลิเคชั่นเหล่านี้แต่ละรายการแสดงให้เห็นถึงยูทิลิตี้ที่กว้างขวางของ TMC5160

แอปพลิเคชัน TMC2209

TMC2209 ถูกสร้างขึ้นเพื่อการรวมที่ไร้รอยต่อและประสิทธิภาพที่เพิ่มขึ้นทำให้เป็นตัวเลือกที่เหมาะสำหรับการอัพเกรดระบบและการออกแบบใหม่ในสาขาต่างๆในเครื่องพิมพ์ 3 มิติการใช้พลังงานต่ำและการดำเนินการที่เงียบสงบโดยการลดต้นทุนการดำเนินงานและลดมลพิษทางเสียงอุปกรณ์ระบบอัตโนมัติในสำนักงานและบ้านได้รับประโยชน์อย่างมากจากการใช้งานและความน่าเชื่อถือที่ตรงไปตรงมาของ TMC2209 ซึ่งเพิ่มความสะดวกและการทำงานของกิจกรรมประจำวันเครื่องจักรสิ่งทอที่ใช้ TMC2209 บรรลุประสิทธิภาพการทำงานที่มากขึ้นและเผชิญกับปัญหาการบำรุงรักษาน้อยลงซึ่งนำไปสู่คุณภาพของผลิตภัณฑ์ที่สูงอย่างต่อเนื่อง

ระบบกล้องวงจรปิดได้รับจากการทำงานที่เงียบสงบของ TMC2209 ซึ่งใช้ในการตั้งค่าที่เสียงรบกวนพื้นหลังสามารถรบกวนความชัดเจนของเสียงตู้เอทีเอ็มใช้ TMC2209 เพื่อให้แน่ใจว่าประสิทธิภาพที่ราบรื่นและเชื่อถือได้ซึ่งเหมาะสำหรับการทำธุรกรรมทางการเงินที่ปลอดภัยและมีประสิทธิภาพระบบ HVAC ใช้เพื่อคุณภาพอากาศในร่มและความสะดวกสบายใช้ประโยชน์จากการควบคุมพลังงานที่ประหยัดพลังงานและเงียบของ TMC2209 เพิ่มความสะดวกสบายด้านสิ่งแวดล้อมอุปกรณ์ที่ดำเนินการแบตเตอรี่เห็นการปรับปรุงทั้งอายุยืนและประสิทธิภาพด้วยการบริโภคพลังงานต่ำของ TMC2209 เพิ่มการใช้งานจริงและความยั่งยืนของอุปกรณ์พกพา

วงจรแอปพลิเคชันของ TMC5160 และ TMC2209

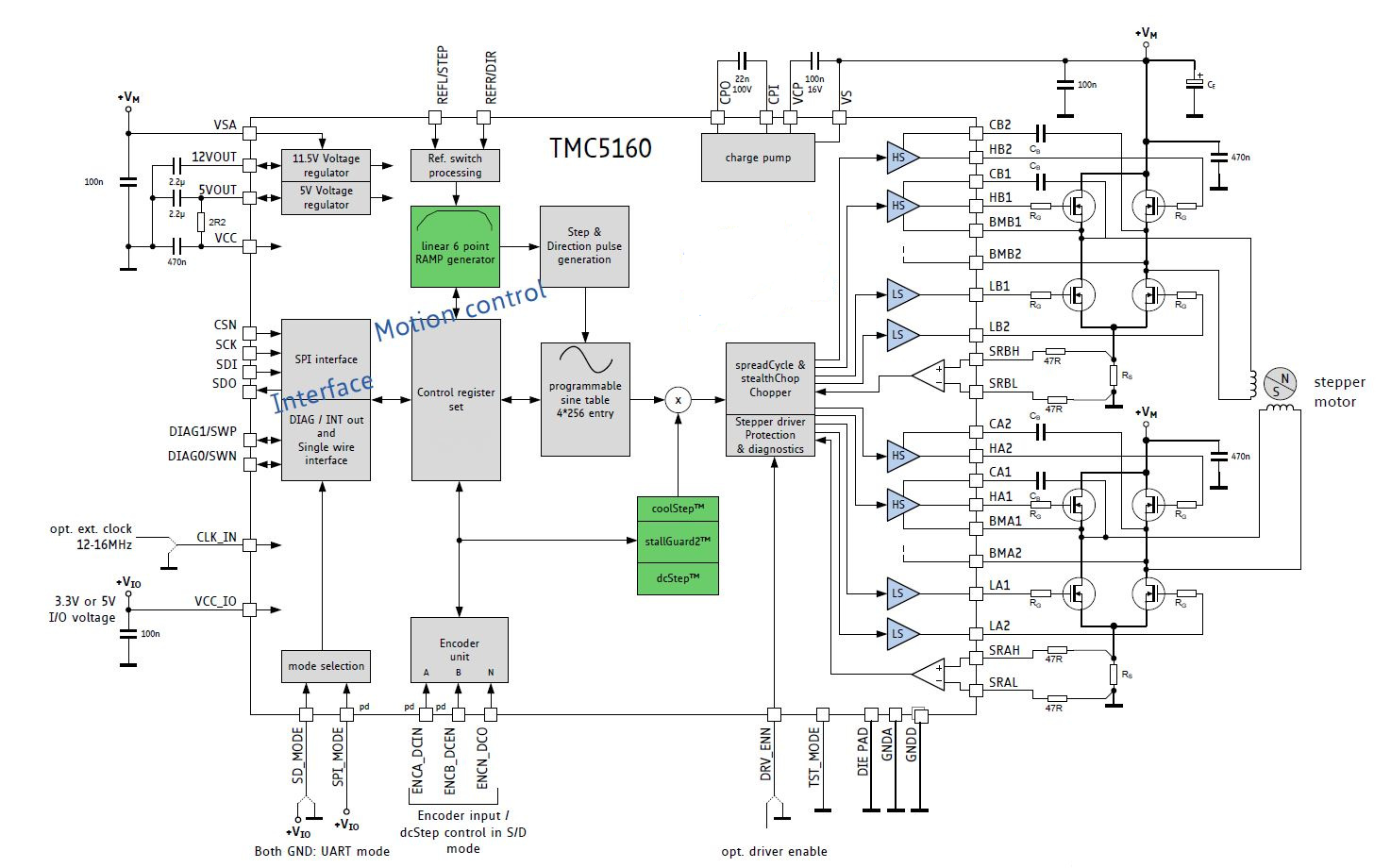

วงจรแอปพลิเคชัน TMC5160

TMC5160 รวมตรรกะการควบคุมมอเตอร์ขจัดความจำเป็นสำหรับการมีส่วนร่วมของซอฟต์แวร์ภายนอกการออกแบบที่พึ่งพาตนเองนี้มีเครื่องกำเนิดทางลาดหกจุดเพิ่มประสิทธิภาพของมอเตอร์คุณสมบัติเช่น StealthChop, DCSTEP, Coolstep และ StallGuard2 ให้การควบคุมมอเตอร์ที่หลากหลายและมีประสิทธิภาพTMC5160 รองรับแรงดันไฟฟ้าและกระแสมอเตอร์ที่สูงกว่ารุ่นก่อนหน้าเช่น TMC2100, TMC2130 และตระกูล TMC5130การพัฒนาเหล่านี้ทำให้ TMC5160 เหมาะอย่างยิ่งสำหรับการเรียกร้องแอปพลิเคชันซึ่งจำเป็นต้องมีการควบคุมและการปรับตัวที่แม่นยำอุตสาหกรรมเช่นหุ่นยนต์และเครื่องซีเอ็นซีได้รับประโยชน์อย่างมากจากความสามารถเหล่านี้เทคโนโลยี stealthChop ช่วยให้มั่นใจได้ว่าการทำงานที่ปราศจากเสียงรบกวนในการตั้งค่าที่การทำงานของกระซิบ-กระซิบเป็นสิ่งจำเป็นการใช้งานจริงแสดงให้เห็นว่าการบูรณาการ StallGuard2 สามารถทำนายการโอเวอร์โหลดเชิงกลได้อย่างน่าเชื่อถือป้องกันความเสียหายและยืดอายุการใช้งานมอเตอร์

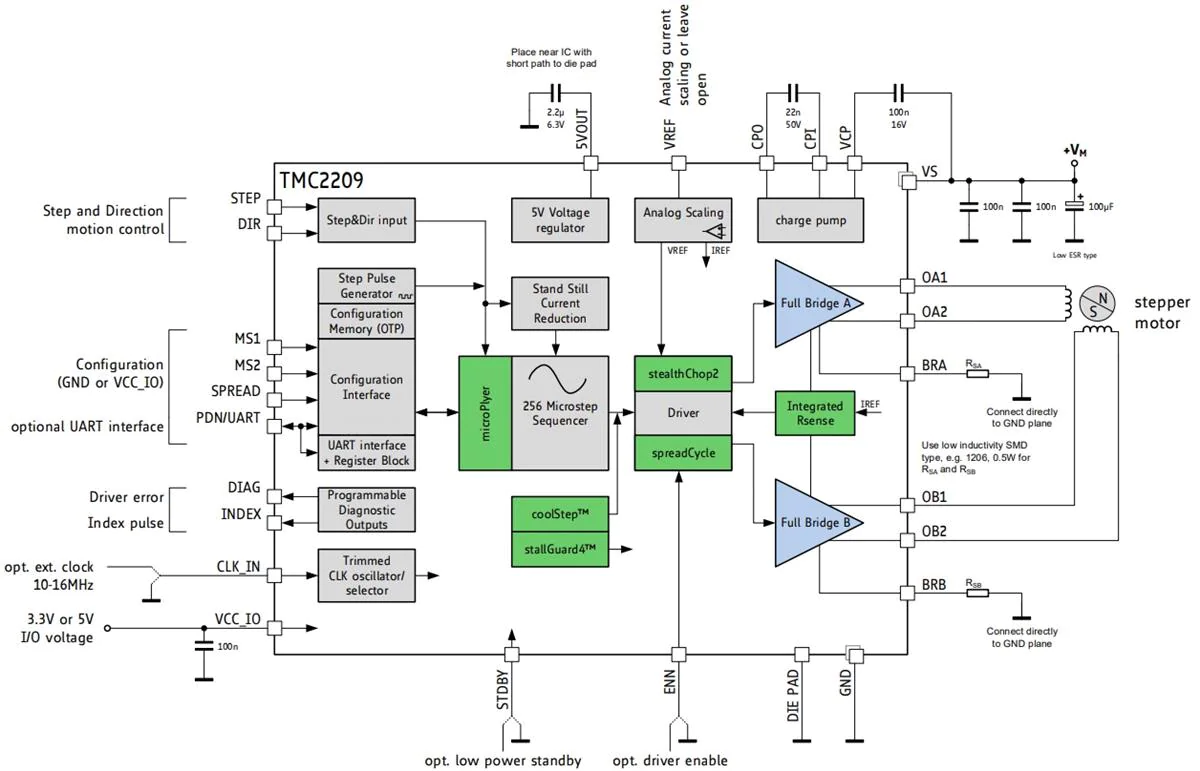

TMC2209 แอปพลิเคชันวงจร

TMC2209 ที่มีหมุดควบคุม จำกัด จัดลำดับความสำคัญของความเรียบง่ายและประสิทธิภาพแม้จะมีการออกแบบที่ตรงไปตรงมา แต่ก็มีความละเอียดแบบไมโครแบบกำหนดที่กำหนดค่าได้ (8, 16, 32 หรือ 64) เพื่อตอบสนองความต้องการที่แม่นยำต่างๆTMC2209 เป็นที่รู้จักในด้านความแม่นยำสูงความน่าเชื่อถือและการทำงานที่ราบรื่น TMC2209 เป็นจุดเด่นของผลิตภัณฑ์ Trinamicที่นี่การจัดการพลังงานที่มีประสิทธิภาพและการกระจายความร้อนต่ำทำให้ TMC2209 เหมาะสำหรับการใช้งานที่จำเป็นต้องมีการอนุรักษ์พลังงานและความน่าเชื่อถือตัวอย่างเช่นแอปพลิเคชันการพิมพ์ 3 มิติได้รับประโยชน์จากการสั่นสะเทือนและเสียงรบกวนที่ลดลงเพิ่มคุณภาพการพิมพ์คนอื่น ๆ พบว่าประสิทธิภาพการใช้พลังงานช่วยเพิ่มอายุการใช้งานที่ยืนยาวและเสถียรภาพของอุปกรณ์

บทสรุป

TMC2209 ใช้อินเทอร์เฟซ UART ซึ่งให้การควบคุมที่เพิ่มขึ้นเกี่ยวกับการทำงานของมอเตอร์TMC5160 ที่เชื่อมต่อผ่าน SPI ขยายฟังก์ชันเพิ่มเติมคล้ายกับที่ได้รับจาก TMC2209 โดยมีความทนทานเพิ่มขึ้นของการสื่อสาร SPIทั้งซีรี่ส์ TMC2209 และ TMC5160 ได้รับการยอมรับสำหรับเทคโนโลยี StealthChop2 ขั้นสูงของพวกเขาซึ่งเป็นที่รู้จักกันดีในการให้ประสิทธิภาพที่ยอดเยี่ยมภายใต้การเร่งความเร็วที่สูงขึ้นโหมดนี้มีค่าในแอพพลิเคชั่นที่ต้องใช้การทำงานแบบเงียบและการควบคุมมอเตอร์ที่ราบรื่น

คำถามที่พบบ่อย [คำถามที่พบบ่อย]

1. TMC2209 คืออะไร?

TMC2209 เป็นวงจรรวมมอเตอร์ที่เงียบเป็นพิเศษ (IC) ที่เชี่ยวชาญในการลดเสียงรบกวนและการสั่นสะเทือนในมอเตอร์สเต็ปประสิทธิภาพสูงทำให้เหมาะสำหรับสภาพแวดล้อมที่ต้องการการทำงานที่เงียบและราบรื่นเช่นเครื่องพิมพ์ 3 มิติและเครื่องจักรที่มีความแม่นยำสูง

2. TMC5160 คืออะไร?

TMC5160 เป็นตัวควบคุมมอเตอร์สเต็ปพลังสูงที่รู้จักกันดีในการเสนอความสามารถในการควบคุมมอเตอร์ขั้นสูงมันสามารถจัดการกระแสสูงและมาพร้อมกับฟังก์ชั่นการควบคุมมอเตอร์หลายฟังก์ชั่นสิ่งนี้ทำให้เป็นโซลูชันสำหรับแอปพลิเคชันอุตสาหกรรมและหุ่นยนต์ที่ต้องการประสิทธิภาพที่แข็งแกร่ง

3. อะไรคือสิ่งที่สมบูรณ์ภายใน TMC5160?

TMC5160 รวมถึงการควบคุมมอเตอร์ Stepper ทั้งหมดและส่วนประกอบตรรกะที่นำเสนอการออกแบบระบบที่ง่ายขึ้นมันมีการควบคุมปัจจุบันในการควบคุมความสามารถของตัวควบคุมการเคลื่อนไหวและฟังก์ชั่นการวินิจฉัยที่หลากหลายทั้งหมดรวมอยู่ในชิปเดียว

4. การปรับปรุงที่ไม่ซ้ำกันของ TMC5160 คืออะไร?

การปรับปรุงที่ไม่ซ้ำกันของ TMC5160 เกิดจากการรวมระบบบนชิป (SOC) ซึ่งรวมฟังก์ชันหลายฟังก์ชันภายในชิปเดียวการรวมนี้ช่วยเพิ่มประสิทธิภาพและช่วยให้การวินิจฉัยขั้นสูงการจัดการพลังงานที่มีประสิทธิภาพและความแม่นยำในการควบคุมการเคลื่อนไหวที่ดีขึ้น

5. การตั้งค่าที่สำคัญที่สุดใน TMC2209 คืออะไร?

การตั้งค่าที่มีอิทธิพลมากที่สุดใน TMC2209 คือความละเอียดขนาดเล็กการปรับการตั้งค่านี้ส่งผลกระทบต่อความราบรื่นและความแม่นยำของการเคลื่อนไหวการปรับแต่งพารามิเตอร์นี้ช่วยให้สามารถควบคุมตำแหน่งและความเร็วของมอเตอร์ได้อย่างแม่นยำสำหรับแอปพลิเคชันที่ต้องการรายละเอียดสูงและเสียงรบกวนน้อยที่สุด

6. จะทำให้ SilentSticks เย็นลงได้อย่างไร?

TMC2209: แนบอ่างล้างจานความร้อนเล็ก ๆ เข้ากับด้านบน PCB สำหรับกระแสสูงถึง 1A RMSสำหรับกระแสที่สูงขึ้นให้ใช้พัดลมระบายความร้อนเพื่อจัดการกับภาระความร้อนพิเศษโดยตอบสนองความต้องการในโลกแห่งความจริงเพื่อประสิทธิภาพที่ยั่งยืน

TMC5160: ตรวจสอบให้แน่ใจว่ามีการไหลเวียนของอากาศที่เพียงพอรอบอุปกรณ์สำหรับกระแสสูงถึง 2A RMSเมื่อจัดการกับกระแสน้ำเกิน 2A rms และเมื่อระบายความร้อน mosfets ภายนอกและตัวต้านทานปัดพัดลมระบายความร้อนจะกลายเป็นสิ่งจำเป็นสิ่งนี้สอดคล้องกับการปฏิบัติมาตรฐานในอุปกรณ์อิเล็กทรอนิกส์ที่มีกำลังสูงเพื่อรักษาความน่าเชื่อถือและอายุยืนภายใต้ความต้องการการปฏิบัติงานหนัก
