CD4022 Octal Divider Counter อธิบาย: Pinout, รายละเอียดทางเทคนิค, วงจรและกรณีการใช้งาน

ICS ตรรกะ CMOS 4000 ชุดที่แนะนำโดย RCA ในปี 1968 ปฏิวัติอุปกรณ์อิเล็กทรอนิกส์ดิจิตอลนำมาซึ่งประสิทธิภาพที่ยอดเยี่ยมและความสามารถในการปรับตัวเข้ากับสนามที่มีการพัฒนาอย่างรวดเร็วในบรรดาซีรี่ส์ที่ก้าวล้ำนี้เคาน์เตอร์ CD4022 Octal Divider โดดเด่นเป็นองค์ประกอบที่หลากหลายและเชื่อถือได้มีชื่อเสียงในเรื่องความเรียบง่ายการใช้พลังงานต่ำและความเข้ากันได้ของแรงดันไฟฟ้าในวงกว้างบทความนี้ขุดลงในคุณสมบัติแอปพลิเคชันและการรวมการปฏิบัติของ CD4022 ซึ่งแสดงให้เห็นถึงความเกี่ยวข้องอย่างต่อเนื่องในอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัยคู่มือนี้จะส่องสว่างความสามารถของเคาน์เตอร์ที่เป็นสัญลักษณ์นี้และผลกระทบที่ยั่งยืนต่อการออกแบบระบบดิจิตอล

แคตตาล็อก

1. CD4022 Octal Divider Counter ภาพรวม

2. การกำหนดค่าพินของ CD4022

3. คุณสมบัติและข้อกำหนดของ CD4022

4. การเพิ่มการมีส่วนร่วมในวงจรเกมการพนันด้วย CD4022

5. ข้อดีของเคาน์เตอร์ CD4022

6. การใช้ตัวนับตัวแบ่ง CD4022 Octal Divider

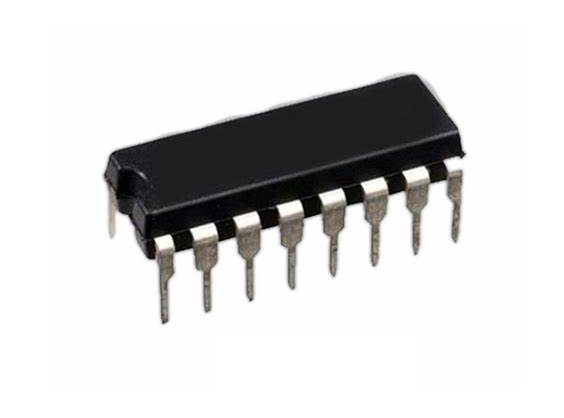

CD4022 Octal Divider Counter Explained: Pinout, Technical Specs, Circuit, and Use Cases

CD4022 Octal Divider Counter ภาพรวม

ที่ CD4022 เป็น IC ตัวนับดิจิตอลที่ซับซ้อนซึ่งได้รับการยกย่องว่ามีการขี่จักรยานแปดรายการจาก 0 ถึง 7 กับแต่ละนาฬิกาพัลส์รองรับความถี่นาฬิกาสูงถึง 5 MHz ทำให้เหมาะสำหรับแอปพลิเคชันเช่นการแสดง LED และระบบการนับดิจิตอลซึ่งประสิทธิภาพที่สม่ำเสมอด้วยความเร็วที่สมเหตุสมผลทำให้เกิดความพึงพอใจและความน่าเชื่อถือคุณลักษณะของ antilock gating มีบทบาทอย่างแข็งขันในการรักษาจำนวนที่แม่นยำโดยควบคุมความผิดปกติของการดำเนินการใด ๆความเข้ากันได้ของ IC กับ TTL Logic ช่วยให้คุณมีความยืดหยุ่นที่น่ายินดีทำให้คุณสามารถทำงานได้อย่างกลมกลืนกับความหลากหลายของไอซีดิจิตอลการทำงานอย่างมีประสิทธิภาพภายในช่วง 3V ถึง 15V, เอาต์พุตของมันทำเครื่องหมาย Q0 ถึง Q7 รวมเข้ากับ LED โดยตรงกระบวนการออกแบบที่คล่องตัวและลดส่วนประกอบเพิ่มเติม

ในสถานการณ์จริง CD4022 มักจะพบตัวเองในไดรฟ์ LED ตามลำดับซึ่งแต่ละเอาต์พุตจะจุดไฟ LED อย่างต่อเนื่องสร้างลำดับภาพที่น่าดึงดูดการตั้งค่าเหล่านี้เป็นที่นิยมในโครงการที่ต้องการการนับการมองเห็นหรือการจัดลำดับตัวบ่งชี้เช่นการไล่ตามแสงหรือการแสดงตัวละครความสามารถของ IC ในระดับแรงดันไฟฟ้าที่หลากหลายช่วยเพิ่มความสามารถในการปรับตัวทำให้เหมาะสำหรับขนาดโครงการมากมายนอกจากนี้การออกแบบที่ไม่ซับซ้อนของมันเอื้อต่อการสร้างต้นแบบง่ายนำเสนอเส้นทางที่น่าดึงดูดสำหรับการทดลองและการพัฒนาที่รวดเร็วโดยไม่ต้องยุ่งยากในการตั้งค่าที่ซับซ้อนคุณสามารถสนับสนุนการใช้งานในสภาพแวดล้อมการศึกษาซึ่งความเรียบง่ายของมันสามารถจุดประกายความอยากรู้อยากเห็นและอำนวยความสะดวกในการทำความเข้าใจพื้นฐานตรรกะดิจิทัลผ่านการมีส่วนร่วมในกิจกรรมภาคปฏิบัติ

การกำหนดค่า PIN ของ CD4022

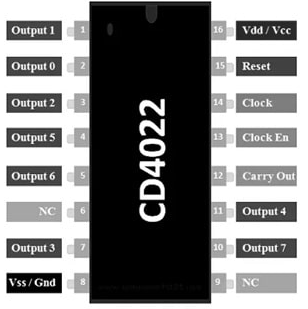

CD4022 IC Pinout

หมายเลขพิน	ชื่อพิน	คำอธิบาย
1 ถึง 7, 10 & 11	พินเอาท์พุท	รวมถึง 8 หมุดเอาท์พุทที่มีการนับ ไม่ได้จัดเรียงเป็นอนุกรม
8	VSS/Ground	เชื่อมต่อกับเทอร์มินัล GND ของวงจร
12	ดำเนินการ (CO)	สูงขึ้นหลังจาก IC นับตั้งแต่ 1 ถึง 10;ใช้เป็น ดำเนินการนับเพิ่มเติม
13	เปิดใช้งานนาฬิกา (EN)	ถือการนับที่สถานะปัจจุบันเมื่อทำสูง
14	นาฬิกา	ทริกเกอร์นับเมื่อสัญญาณสูงโดยปกติ เชื่อมต่อกับไมโครคอนโทรลเลอร์หรือตัวจับเวลา 555 IC
15	รีเซ็ต	รีเซ็ตการนับกลับเป็น ‘1’
16	VDD/VCC	พินจ่ายแรงดันไฟฟ้าโดยทั่วไป +5V

คุณสมบัติและข้อกำหนดของ CD4022

คุณสมบัติ/ข้อมูลจำเพาะ	คำอธิบาย
จำนวนพิน	16 พิน
ประเภทแพ็คเกจ	GDIP, PDSO, PDIP
ประเภทเคาน์เตอร์	เคาน์เตอร์ Divider CMOS ความเร็วสูง
เอาต์พุตที่รองรับ	สิบเอาต์พุตถอดรหัส
ช่วงแรงดันไฟฟ้า	3V ถึง 15V (โดยทั่วไป +5V)
ความเข้ากันได้ของ TTL	ใช่
ใช้งานความถี่สัญญาณนาฬิกา	5 MHz
แรงดันเอาต์พุตช่วงสูง	4.5V
กระแสเอาต์พุตช่วงสูง	0.36 Ma
เวลาเพิ่มขึ้นและลดลง	ไม่ จำกัด (schmitt ทริกเกอร์อินพุต)
การป้องกันอินพุต	ได้รับการป้องกันไดโอดเพื่อป้องกันความเสียหายจากการปล่อยแบบคงที่

แบบจำลองทางเลือก

- CD4040

- CD4060

- CD4017

- CD4022

- CD40103

- CD4026

- CD4017

- CD4020

- 74LS93

- 74LS90

เพิ่มการมีส่วนร่วมในวงจรเกมการพนันด้วย CD4022

การผสมผสานเทคโนโลยีที่ทันสมัยเข้ากับการเล่นเกมปรับแต่งความแม่นยำในขณะที่เพิ่มการมีส่วนร่วมของผู้เล่นโดยจัดการกับข้อ จำกัด ที่มีอยู่ในกลไกลูกเต๋าทั่วไปด้วยการรวม CD4022 IC เข้ากับองค์ประกอบสำคัญเช่นตัวต้านทานและ LED เค้าโครงวงจรนี้จะเข้าถึงได้ง่ายสำหรับคุณโดยเสนอวิธีที่เรียบง่าย แต่มีผลกระทบการกำหนดค่ารองรับช่วงพลังงานระหว่าง 3V และ 9V ขยายความแม่นยำในการเล่นเกมและสร้างเกณฑ์มาตรฐานใหม่สำหรับอุปกรณ์เกม

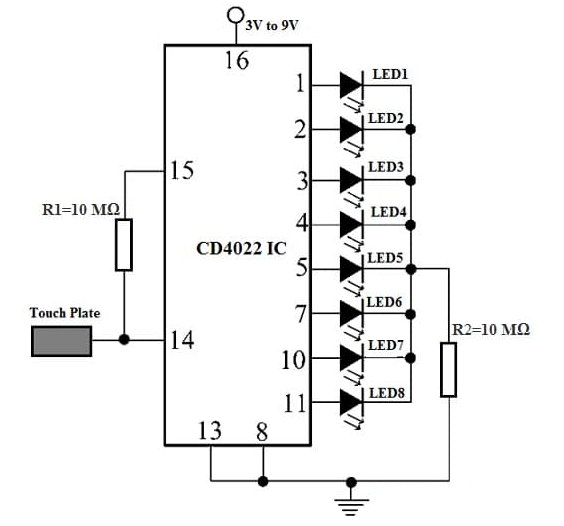

Gambling Game Circuit with CD4022 IC

กลไกการทำงาน

ภายในวงจรใหม่นี้ส่วนประกอบที่ใช้งานอยู่รวมถึง CD4022, LEDs และแผ่นสัมผัสขนาดกะทัดรัดทำงานร่วมกันเพื่อสร้างการเผชิญหน้าแบบโต้ตอบที่ดื่มด่ำแผ่นสัมผัสได้รับการออกแบบอย่างพิถีพิถันเพื่อทำหน้าที่เป็นฮับปฏิสัมพันธ์ระหว่างกันผ่านการเชื่อมต่อผ่านตัวต้านทาน R1 ไปยัง ICออกแบบด้วยความไวต่อการสัมผัสของผู้เล่นมันแนะนำความถี่ในระบบเปิดใช้งาน IC และให้แสงไฟ LED ในการตอบสนองกลไกที่ซับซ้อน แต่มีประสิทธิภาพนี้ประสานพฤติกรรมของวงจรได้อย่างราบรื่นเมื่อการถอนการสัมผัสของผู้เล่นวงจรจะสั่งอย่างชาญฉลาดหนึ่งนำไปสู่แสงสว่างแสดงให้เห็นถึงคุณสมบัติการนับการนับตามลำดับของระบบกระบวนการนี้เน้นความสามัคคีระหว่างความเรียบง่ายและประสิทธิภาพการวาดบทเรียนจากการโต้ตอบจริงและเน้นความสำคัญขององค์ประกอบการออกแบบที่ตอบสนองและใช้งานง่าย

ข้อดีของเคาน์เตอร์ CD4022

ความแม่นยำและความแม่นยำ

CD4022 เคาน์เตอร์ ICS มีการเฉลิมฉลองความเชี่ยวชาญในการแบ่งและการนับที่แม่นยำในโลกของอุปกรณ์อิเล็กทรอนิกส์ที่ความแตกต่างสามารถเกิดขึ้นได้ในความแตกต่างที่โดดเด่นความสามารถของพวกเขาในการรักษาความถูกต้องเป็นสิ่งจำเป็นการออกแบบที่โดดเด่นด้วยงานฝีมือวงจรที่พิถีพิถันและการใช้ตรรกะ CMOS รับประกันผลลัพธ์ที่สม่ำเสมอ

•การจัดการพลังงานที่เป็นนวัตกรรม: ลักษณะเฉพาะของ ICS เหล่านี้คือการจัดการพลังงานที่ชาญฉลาดซึ่งเป็นแง่มุมที่ได้รับการเคารพในอุปกรณ์อิเล็กทรอนิกส์ร่วมสมัยที่ให้ความสำคัญกับการอนุรักษ์พลังงานการปรับใช้เทคโนโลยี CMOS ช่วยให้การใช้งานพลังงานน้อยที่สุดทำให้เคาน์เตอร์เหล่านี้เหมาะสมที่สุดสำหรับแกดเจ็ตที่ขึ้นกับแบตเตอรี่และพกพาโดยเฉพาะอย่างยิ่งเมื่ออายุยืนของอายุการใช้งานแบตเตอรี่กลายเป็นสิ่งสำคัญคุณลักษณะนี้สะท้อนกับการเคลื่อนไหวของอุตสาหกรรมไปสู่การสร้างนวัตกรรมที่ยั่งยืนและประหยัดพลังงาน

การรวมง่าย

ความเรียบง่ายในการออกแบบของเคาน์เตอร์ CD4022 ช่วยให้คุณได้รับความสะดวกสบายในการรวมวงจรที่ตรงไปตรงมาซึ่งจะช่วยลดความซับซ้อนของการออกแบบและเร่งความพร้อมของตลาดความสะดวกในการบูรณาการนี้ส่งเสริมการสร้างต้นแบบที่รวดเร็วและการปรับปรุงการออกแบบอย่างต่อเนื่อง

•ความยืดหยุ่นของเอาท์พุท: เคาน์เตอร์ CD4022 ยอดเยี่ยมในการส่งมอบความสามารถในการส่งออกที่หลากหลายจัดเลี้ยงไปยังอาร์เรย์ของสถานการณ์อิเล็กทรอนิกส์ - จากการจัดเรียง LED ขั้นพื้นฐานไปจนถึงระบบนิเวศดิจิตอลที่ซับซ้อนความสามารถรอบด้านผลลัพธ์ดังกล่าวเป็นพื้นฐานของการสร้างอุปกรณ์ที่ต้องการสเปกตรัมของโหมดการทำงานเพื่อให้เป็นไปตามภูมิทัศน์แบบไดนามิกของอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัย

แอปพลิเคชันอเนกประสงค์

ธรรมชาติที่ซับซ้อนของเคาน์เตอร์ CD4022 นั้นมีความแข็งแกร่งที่น่าทึ่งความสามารถในการปรับตัวของพวกเขาครอบคลุมฟังก์ชั่นต่าง ๆ - จากการประสานสัญญาณตามลำดับไปจนถึงการแบ่งเขตความถี่ - นำเสนอสินทรัพย์ที่มีทรัพยากรในอุตสาหกรรมมากมายประสิทธิภาพที่ไม่เปลี่ยนแปลงในแอพพลิเคชั่นดังกล่าวเน้นความน่าเชื่อถือของพวกเขาทำให้มั่นใจได้ว่าพวกเขาจะยังคงเป็นรากฐานที่สำคัญในการออกแบบอิเล็กทรอนิกส์ในปัจจุบัน

•ประสิทธิภาพและความทนทานที่สอดคล้องกัน: เคาน์เตอร์ CD4022 แสดงให้เห็นถึงประสิทธิภาพที่เชื่อถือได้ในสภาพที่แตกต่างกันคุณภาพที่ใช้สำหรับแอปพลิเคชันที่จำเป็นต่อความมั่นคงเป็นเวลานานความน่าเชื่อถือที่เข้าใจบ่อยครั้งนี้เป็นกุญแจสำคัญในการรักษาความสมบูรณ์และความยืดหยุ่นของอุปกรณ์อิเล็กทรอนิกส์การทดสอบซ้ำและการใช้งานจริงได้ยืนยันความสามารถของเคาน์เตอร์เหล่านี้ในการรักษาความสามารถในการปฏิบัติงานผ่านระยะเวลาที่ขยายออกไป

การใช้เคาน์เตอร์ Divider CD4022

เคาน์เตอร์ CD4022 Octal Divider พบสถานที่ในระบบอิเล็กทรอนิกส์หลายระบบรวมเข้ากับแอพพลิเคชั่นเช่นกลไกการนับเครื่องมือเลขคณิตและงานการแบ่งความถี่ทักษะในการจัดการการเปิดใช้งานเอาต์พุตตามลำดับและการระบุสถานะผ่าน PARK PIN มีส่วนช่วยในการใช้ประโยชน์ในวงกว้าง

กลไกการนับ

ในกลไกการนับ CD4022 ได้รับการยอมรับในเรื่องความน่าเชื่อถือและความแม่นยำมันจัดการการนับตามลำดับได้อย่างมีประสิทธิภาพมีบทบาทสำคัญในกระบวนการที่เกี่ยวข้องกับตัวถอดรหัสไบนารีและไดรเวอร์ LEDบ่อยครั้งที่ใช้ในระบบที่ตรวจสอบย้อนกลับได้ช่วยให้มั่นใจได้ว่าการบันทึกข้อมูลที่แม่นยำซึ่งช่วยเพิ่มประสิทธิภาพของการนับงานภายในสภาพแวดล้อมการผลิต

เครื่องมือเลขคณิต

ภายในเครื่องมือเลขคณิตฟังก์ชั่นของ CD4022 เป็นสิ่งสำคัญเนื่องจากมันเก่งในการดำเนินการที่จำเป็นสำหรับการทำงานของเครื่องคิดเลขและอุปกรณ์คอมพิวเตอร์ดิจิตอลโดยการแบ่งความถี่อย่างเชี่ยวชาญจะสนับสนุนการดำเนินการทางคณิตศาสตร์อย่างมีประสิทธิภาพการรวมตัวกันในกรอบการคำนวณเน้นบทบาทพื้นฐานในการดำเนินงานเชิงตรรกะและการคำนวณที่แม่นยำ

งานแผนกความถี่

ในโลกของการแบ่งความถี่ CD4022 แสดงความสามารถที่แข็งแกร่งในการแบ่งความถี่อินพุตอย่างแม่นยำซึ่งช่วยรักษาความสอดคล้องของระบบในวงจรอิเล็กทรอนิกส์ที่ซับซ้อนการทำความเข้าใจกับการแบ่งความถี่นั้นเป็นประโยชน์โดยเฉพาะอย่างยิ่งในเครือข่ายการสื่อสารที่การรักษาสัญญาณและความสอดคล้องของข้อมูลนั้นน่าทึ่งสำหรับการดำเนินงานที่ประสบความสำเร็จดังนั้นความน่าเชื่อถือของ CD4022 ในสถานการณ์เหล่านี้จึงมีมูลค่าสูง

การใช้งานเฉพาะภาค

ผลกระทบของ CD4022 ครอบคลุมไปถึงสาขาเฉพาะเช่นอุปกรณ์การแพทย์อิเล็กทรอนิกส์อุตสาหกรรมยานยนต์และการคำนวณแบบดิจิตอลซึ่งมีส่วนสำคัญในการทำงานทางคณิตศาสตร์และการดำเนินงานเวลาตัวอย่างเช่นในอุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์ความแม่นยำสนับสนุนการพัฒนาอุปกรณ์ที่ต้องการความแม่นยำสูงซึ่งจะช่วยปรับปรุงผลลัพธ์ของผู้ป่วยในขณะเดียวกันในภาคยานยนต์มันช่วยในการพัฒนาเทคโนโลยีที่เพิ่มการทำงานของยานพาหนะและความปลอดภัยของผู้ขับขี่
