เซ็กเมนต์โค้ด (CS) ลงทะเบียนในการแบ่งส่วนหน่วยความจำ CPU: คู่มือฉบับสมบูรณ์

CPU ดำเนินการโปรแกรมโดยการเข้าถึงคำแนะนำที่เก็บไว้ในหน่วยความจำและส่วนสำคัญของกระบวนการนี้คือการลงทะเบียนเซ็กเมนต์โค้ด (CS)จำเป็นต้องมีการลงทะเบียน CS ในซีพียูที่ใช้โมเดลหน่วยความจำที่แบ่งเป็นส่วนโดยเฉพาะอย่างยิ่งในระบบเก่าเช่นสถาปัตยกรรม X86บทความนี้อธิบายว่า CS register ทำงานอย่างไรกับตัวชี้คำสั่ง (IP) ในการจัดการหน่วยความจำและทำไมการทำความเข้าใจการแบ่งส่วนหน่วยความจำยังคงมีความสำคัญในปัจจุบัน

แคตตาล็อก

การลงทะเบียนเซ็กเมนต์เซ็กเมนต์ (CS) คืออะไร?

เซ็กเมนต์รหัส (CS) เป็นการลงทะเบียนเฉพาะทางใน CPU ที่มีที่อยู่เริ่มต้น (หรือที่อยู่พื้นฐาน) ของเซ็กเมนต์รหัสในหน่วยความจำส่วนโค้ดเป็นพื้นที่หน่วยความจำเฉพาะที่มีรหัสปฏิบัติการของโปรแกรมดังนั้นการลงทะเบียน CS จึงชี้ไปที่ตำแหน่งในหน่วยความจำที่มีการจัดเก็บคำแนะนำสำหรับโปรแกรมทำให้ CPU สามารถดึงและดำเนินการตามคำแนะนำเหล่านั้นได้บทบาทของการลงทะเบียน CS จะชัดเจนขึ้นเมื่อเราพิจารณาความสัมพันธ์กับการลงทะเบียนที่สำคัญอื่น: ตัวชี้คำสั่ง (IP)ในขณะที่ CS register ถือที่อยู่เริ่มต้นของเซ็กเมนต์รหัสการลงทะเบียน IP จะติดตามที่อยู่ออฟเซ็ตของคำสั่งถัดไปที่จะดำเนินการภายในเซ็กเมนต์นั้นร่วมกันการลงทะเบียน CS และ IP เป็นที่อยู่ตรรกะที่อนุญาตให้ CPU ระบุตำแหน่งที่แน่นอนของคำสั่งถัดไปในหน่วยความจำตัวอย่างเช่น:

CS = ที่อยู่พื้นฐานของเซ็กเมนต์รหัส

IP = ที่อยู่ออฟเซ็ตของคำสั่งถัดไป

เมื่อรวมกัน CPU จะคำนวณที่อยู่ทางกายภาพเป็น CS: IP เพื่อค้นหาและดำเนินการคำสั่งถัดไป

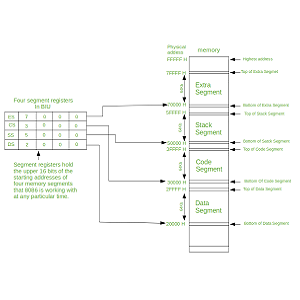

โมเดลหน่วยความจำแบบแบ่งส่วน

เพื่อให้เข้าใจว่าทำไมการลงทะเบียน CS จึงมีอยู่จึงจำเป็นต้องเข้าใจโมเดลหน่วยความจำที่แบ่งส่วนซึ่งใช้กันทั่วไปในสถาปัตยกรรมรุ่นเก่าเช่นโปรเซสเซอร์ x86ในโมเดลนี้หน่วยความจำแบ่งออกเป็นกลุ่มแต่ละคนให้บริการจุดประสงค์ที่แตกต่างกัน:

•เซ็กเมนต์โค้ด (CS): จัดเก็บรหัสที่ใช้งานได้

•ส่วนข้อมูล (DS): เก็บตัวแปรและข้อมูลที่ใช้โดยโปรแกรม

•สแต็คเซ็กเมนต์ (SS): จัดการการเรียกใช้ฟังก์ชันตัวแปรท้องถิ่นและโฟลว์ควบคุม

•ส่วนพิเศษ (ES): ใช้สำหรับการจัดเก็บข้อมูลเพิ่มเติม

โมเดลหน่วยความจำแบบแบ่งส่วนได้รับการออกแบบมาเพื่อให้วิธีการที่มีโครงสร้างในการจัดการหน่วยความจำทำให้ง่ายต่อการแบ่งหน่วยความจำออกเป็นภูมิภาคที่แตกต่างกันสำหรับรหัสข้อมูลและสแต็กวิธีการนี้อนุญาตให้ CPU ในการจัดการหน่วยความจำได้อย่างมีประสิทธิภาพมากขึ้นและให้การป้องกันหน่วยความจำที่ดีขึ้นโดยเก็บข้อมูลประเภทต่าง ๆ ไว้ในเซ็กเมนต์แยกต่างหากในระบบคอมพิวเตอร์ก่อนหน้านี้ CPU สามารถเข้าถึงหน่วยความจำจำนวน จำกัด ได้ในแต่ละครั้งเท่านั้นโมเดลหน่วยความจำแบบแบ่งส่วนอนุญาตให้โปรแกรมเมอร์ทำงานกับหน่วยความจำจำนวนมากขึ้นโดยการแยกออกเป็นส่วนเล็กและจัดการได้มากขึ้นการออกแบบนี้ยังช่วยลดขนาดของที่อยู่เนื่องจากการลงทะเบียนเซ็กเมนต์สามารถเก็บที่อยู่พื้นฐานได้ในขณะที่ออฟเซ็ต (เช่น IP) จะเป็นค่าที่น้อยลงในฐานในขณะที่โปรเซสเซอร์ที่ทันสมัยมักจะใช้โมเดลหน่วยความจำแบบแบนซึ่งหน่วยความจำทั้งหมดได้รับการปฏิบัติเป็นพื้นที่ต่อเนื่องเพียงครั้งเดียวหลักการของการแบ่งส่วนยังคงมีผลต่อการออกแบบ CPU ในปัจจุบันในความเป็นจริงบางระบบที่ทันสมัยยังคงใช้การแบ่งส่วนเพื่อวัตถุประสงค์เฉพาะเช่นการป้องกันหน่วยความจำและการจำลองเสมือน

ความสัมพันธ์ระหว่าง CS และ IP Registers

ในหน่วยประมวลผลส่วนกลางของคอมพิวเตอร์ (CPU) ความสัมพันธ์ระหว่างการลงทะเบียน CS (เซ็กเมนต์โค้ด) และการลงทะเบียน IP (ตัวชี้คำสั่ง) มีความสำคัญต่อกระบวนการดึงและดำเนินการตามคำแนะนำเมื่อรวมกันแล้วการลงทะเบียนทั้งสองนี้จะกำหนดตำแหน่งของคำสั่งถัดไปในหน่วยความจำและให้แน่ใจว่า CPU รู้ว่าจะดำเนินการอะไรในแต่ละขั้นตอนของการไหลของโปรแกรม

CS register ถือที่อยู่เริ่มต้นของเซ็กเมนต์เฉพาะในหน่วยความจำที่รหัสปฏิบัติการอยู่การกำหนดที่อยู่ตามเซ็กเมนต์นี้เป็นสิ่งจำเป็นในสถาปัตยกรรมหน่วยความจำที่แบ่งส่วนช่วยให้ CPU สามารถแบ่งหน่วยความจำออกเป็นส่วนตรรกะสำหรับข้อมูลประเภทต่าง ๆ เช่นรหัสสแต็กและส่วนข้อมูลในทางกลับกันการลงทะเบียน IP ทำหน้าที่เป็นตัวชี้ที่ติดตามคำสั่งถัดไปเพื่อดำเนินการภายในเซ็กเมนต์รหัสปัจจุบันการลงทะเบียน IP มีค่าออฟเซ็ตซึ่งระบุว่าไกลจากจุดเริ่มต้นของส่วนรหัสคำสั่งถัดไปจะอยู่

ในทางปฏิบัติความสัมพันธ์นี้ใช้งานได้ดังนี้: CPU อ่านที่อยู่ที่เก็บไว้ใน CS register เพื่อระบุจุดเริ่มต้นของเซ็กเมนต์รหัสในหน่วยความจำจากนั้นจะใช้ค่าที่เก็บไว้ในการลงทะเบียน IP เพื่อคำนวณตำแหน่งที่แน่นอนของคำสั่งถัดไปโดยการเพิ่ม IP Offset ไปยังที่อยู่พื้นฐานที่จัดทำโดย CS registerการรวมกันของค่าทั้งสองนี้ที่อยู่พื้นฐานจาก CS register และออฟเซ็ตจากการลงทะเบียน IP จะให้ที่อยู่หน่วยความจำทางกายภาพที่จัดเก็บคำสั่งถัดไป

เมื่อคำนวณที่อยู่ทางกายภาพ CPU จะดึงคำสั่งจากหน่วยความจำถอดรหัสและดำเนินการหลังจากดำเนินการแล้วการลงทะเบียน IP จะได้รับการอัปเดตเพื่อชี้ไปที่คำสั่งถัดไปตามลำดับและกระบวนการจะทำซ้ำวัฏจักรต่อเนื่องของการดึงการถอดรหัสและการดำเนินการตามคำแนะนำนี้เป็นกลไกหลักที่ CPU ดำเนินการโปรแกรมการลงทะเบียน CS และ IP ทำงานร่วมกันเพื่อให้แน่ใจว่า CPU รู้ว่าจะดูหน่วยความจำได้ที่ไหนเพื่อค้นหาคำสั่งถัดไปเพื่อดำเนินการความสัมพันธ์นี้ดีสำหรับการรักษากระแสการดำเนินการที่ถูกต้องของโปรแกรมโดยเฉพาะในระบบที่มีสถาปัตยกรรมหน่วยความจำที่แบ่งเป็นส่วน

ทำไมการลงทะเบียน CS จึงมีความสำคัญในการเขียนโปรแกรม?

CS Register นั้นยอดเยี่ยมในการเขียนโปรแกรมระดับต่ำและการพัฒนาระบบโดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่พึ่งพาโมเดลหน่วยความจำที่แบ่งเป็นส่วนมันกำหนดขอบเขตของเซ็กเมนต์รหัสซึ่งจัดเก็บคำสั่งที่เรียกใช้งานได้และช่วยให้มั่นใจว่าโปรแกรมทำงานภายในพื้นที่หน่วยความจำที่กำหนดการจัดการขอบเขตเซ็กเมนต์เหล่านี้อย่างเหมาะสมเป็นสิ่งจำเป็นเพื่อหลีกเลี่ยงข้อผิดพลาดและรักษาเสถียรภาพของระบบปัญหาหนึ่งที่พบบ่อยเกี่ยวกับการจัดการส่วนที่ไม่ดีคือการละเมิดการเข้าถึงสิ่งเหล่านี้เกิดขึ้นเมื่อโปรแกรมพยายามที่จะ taccess หน่วยความจำนอกเซ็กเมนต์รหัสที่กำหนดนำไปสู่การล่มหรือพฤติกรรมที่ไม่คาดคิดตัวอย่างเช่นหากโปรแกรมเกินขนาดของเซ็กเมนต์รหัสอาจเขียนทับหน่วยความจำที่อยู่ติดกันส่งผลให้ข้อมูลเสียหายหรือประสิทธิภาพที่ผิดปกติ

ความเสี่ยงอีกประการหนึ่งคือพฤติกรรมของโปรแกรมที่คาดเดาไม่ได้เนื่องจากการใช้ CS Register ที่ไม่เหมาะสมเมื่อ CPU ดำเนินการคำแนะนำจากพื้นที่หน่วยความจำที่ไม่ได้ตั้งใจระบบอาจทำงานได้อย่างคาดไม่ถึงหรือผิดพลาดทั้งหมดนี่เป็นปัญหาที่พบบ่อยในระบบเก่าที่ใช้หน่วยความจำที่แบ่งส่วนเช่นสถาปัตยกรรม X86 ต้น ๆ ที่โปรแกรมเมอร์ต้องจัดการการลงทะเบียนอย่างระมัดระวังเช่น CS, DS (เซ็กเมนต์ข้อมูล) และ SS (เซ็กเมนต์สแต็ก)แม้ว่าระบบที่ทันสมัยมักใช้โมเดลหน่วยความจำแบบแบน แต่การทำความเข้าใจการลงทะเบียน CS ยังคงมีความสำคัญสำหรับคุณที่ทำงานในระบบฝังตัวการออกแบบระบบปฏิบัติการหรือเขตข้อมูลอื่น ๆ ที่ต้องมีการควบคุมหน่วยความจำโดยตรงในพื้นที่เหล่านี้การจัดการขอบเขตหน่วยความจำที่มีประสิทธิภาพช่วยให้มั่นใจได้ถึงความน่าเชื่อถือของระบบป้องกันการทุจริตของข้อมูลและหลีกเลี่ยงข้อบกพร่องที่ยากต่อการวินิจฉัยสำหรับโปรแกรมเมอร์ระดับต่ำการเรียนรู้การลงทะเบียน CS เป็นส่วนสำคัญของการสร้างซอฟต์แวร์ที่มีประสิทธิภาพและมีประสิทธิภาพ
