คำแนะนำที่สมบูรณ์สำหรับเครื่องขยายเสียง TDA2822M

TDA2822M เป็นเครื่องขยายเสียงที่หลากหลายและมีประสิทธิภาพ IC ที่ออกแบบมาเพื่อยกระดับคุณภาพเสียงในอุปกรณ์ต่าง ๆห่อหุ้มอยู่ในแพ็คเกจ minidip ขนาดกะทัดรัดขนาดกะทัดรัดมันเก่งในการขยายแบบคู่ช่องในขณะที่ยังคงใช้พลังงานต่ำและการบิดเบือนน้อยที่สุดสิ่งนี้ทำให้เป็นตัวเลือกที่จะไปถึงแอพพลิเคชั่นเสียงแบบพกพาเช่นเครื่องเล่นคาสเซ็ตวิทยุและอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่ซึ่งมีประสิทธิภาพและความกะทัดรัดที่มีประสิทธิภาพจากการเพิ่มความชัดเจนของเสียงไปจนถึงการยืดอายุการใช้งานแบตเตอรี่ของอุปกรณ์ TDA2822M ผสมผสานความเรียบง่ายเข้ากับการใช้งานจริงบทความนี้ขุดลงในข้อกำหนดทางเทคนิคของ IC การกำหนดค่า PIN ทางเลือกและแอปพลิเคชันที่นำเสนอคู่มือที่ครอบคลุมสำหรับการเพิ่มศักยภาพในวงจรการขยายเสียง

แคตตาล็อก

ข้อกำหนดทางเทคนิค

ข้อมูลจำเพาะ	ค่า
แรงดันไฟฟ้า (VCC)	1.8V ถึง 15V
กำลังไฟ	สูงสุด 1W ต่อช่อง
การบิดเบือนฮาร์มอนิกทั้งหมด	< 0.1% at rated output power
การตอบสนองความถี่	20Hz ถึง 20kHz
ความไวของอินพุต	~ 150mv
ความต้านทานอินพุต	~ 30kΩ
กระแสโหมดสแตนด์บาย	~ 0.3ma
การป้องกันความร้อน	ในตัว
ประเภทแพ็คเกจ	8-lead minidip

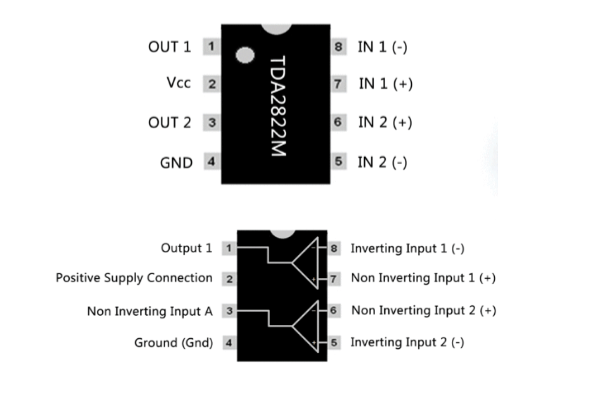

การกำหนดค่าพิน

เข็มหมุด	ชื่อพิน	คำอธิบายพิน
1	เอาท์พุท 1	พินนี้เป็นเอาท์พุทสำหรับช่อง 1 ของ IC และ IS ใช้ในการขับลำโพงหรือหูฟังที่เชื่อมต่อกับขั้วบวกของ เอาต์พุตเสียงสำหรับช่องแรก
2	VCC	พินนี้เป็นการเชื่อมต่ออุปทานที่เป็นบวกสำหรับ ICมัน เชื่อมต่อกับขั้วบวกของแรงดันไฟฟ้าโดยทั่วไป ตั้งแต่ 1.8V ถึง 15Vพินนี้ให้กำลังที่ต้องการสำหรับไฟล์ การทำงานของ IC
3	เอาท์พุท 2	พินนี้เป็นเอาท์พุทสำหรับช่อง 2 ของ IC และ IS ใช้ในการขับลำโพงหรือหูฟังที่เชื่อมต่อกับขั้วบวกของ เอาต์พุตเสียงสำหรับช่องที่สอง
4	พื้นดิน (GND)	พินนี้เป็นเทอร์มินัลพื้นหรือลบสำหรับทั้งคู่ เครื่องขยายเสียงภายใน ICมันเชื่อมต่อกับการอ้างอิงภาคพื้นดินของ วงจรเพื่อให้วงจรไฟฟ้าเสร็จสมบูรณ์และให้ข้อมูลอ้างอิงทั่วไป จุด.
5	อินพุต 2 (+)	พินนี้เป็นอินพุตแบบกลับด้านสำหรับช่อง 2 ของ IC เป็นหนึ่งในเทอร์มินัลอินพุตสำหรับช่องสัญญาณเสียงที่สองและใช้สำหรับ อินพุตสัญญาณเสียงสัญญาณอินพุตที่พินนี้มักจะอยู่ในรูปแบบ ของแรงดันไฟฟ้า
6	อินพุต 2 (-)	พินนี้เป็นอินพุตที่ไม่กลับด้านสำหรับช่อง 2 ของ ICมันเป็นเทอร์มินัลอินพุตเสริมถึงพิน 5 และรวมกัน อินพุตแอมพลิฟายเออร์อินพุตสำหรับช่องสัญญาณเสียงที่สองสัญญาณอินพุต ที่พินนี้ยังอยู่ในรูปของแรงดันไฟฟ้า
7	อินพุต 1 (+)	พินนี้เป็นอินพุตที่ไม่กลับรายการสำหรับช่อง 1 ของ ICเป็นหนึ่งในเทอร์มินัลอินพุตสำหรับช่องสัญญาณเสียงแรกและใช้ สำหรับอินพุตสัญญาณเสียงสัญญาณอินพุตที่พินนี้อยู่ในรูปแบบแรงดันไฟฟ้า
8	อินพุต 1 (-)	พินนี้เป็นอินพุตแบบกลับด้านสำหรับช่อง 1 ของ IC มันเป็นเทอร์มินัลอินพุตเสริมถึง PIN 7 และรวมกันเป็นอินพุต แอมพลิฟายเออร์ต่างกันสำหรับช่องสัญญาณเสียงแรกสัญญาณอินพุตที่นี่ PIN ยังอยู่ในรูปของแรงดันไฟฟ้า

ทางเลือก

- KA2209

- Ka2209b

- LM386

- NJM2073

- TDA2822

- PAM8403

- MC34119

การออกแบบเครื่องขยายเสียง TDA2822M

ที่ TDA2822M จัดเตรียมรากฐานที่ยืดหยุ่นสำหรับการสร้างวงจรแอมพลิฟายเออร์เสียงและสามารถทำงานในการตั้งค่าปลายเดี่ยวสำหรับเอาต์พุตสเตอริโอให้สะท้อนการกำหนดค่าของช่องแรกไปยังที่สองโดยใช้พินเพิ่มเติมคุณสามารถบรรลุประสิทธิภาพวงจรสูงสุดโดยอ้างถึงแผ่นข้อมูลซึ่งให้ข้อมูลเชิงลึกเกี่ยวกับการเลือกส่วนประกอบการจับคู่ความต้านทานการส่งออกพลังงานและการรวมเข้าด้วยกันภายในวงจร

การเชื่อมต่อพลังงานและพื้นดิน

ในการจ่ายไฟแอมพลิฟายเออร์ให้เชื่อมต่อแหล่งจ่ายไฟ A +12V เข้ากับพิน VCC และตรวจสอบให้แน่ใจว่าพินพื้นดินเชื่อมโยงอย่างปลอดภัยกับพื้นวงจรการจัดเรียงนี้รองรับการทำงานที่มั่นคงคุณสามารถดูแลเพื่อให้เกิดการเชื่อมต่อภาคพื้นดินที่เชื่อถือได้เพื่อหลีกเลี่ยงการรบกวนเสียงรบกวนดังนั้นจึงรักษาความชัดเจนของเสียง

การเชื่อมต่ออินพุตเสียง

พิน In1 และ In2 จัดการอินพุตเสียงรับสัญญาณจากอุปกรณ์เช่นเครื่องเล่นเสียงหรือไมโครโฟนรวมถึงตัวเก็บประจุที่มีเพศสัมพันธ์10μF ณ จุดนี้จะลบส่วนประกอบ DC และอำนวยความสะดวกในการถ่ายโอนสัญญาณที่ราบรื่นวิธีนี้ได้รับการยกย่องอย่างดีสำหรับการปกป้องความสมบูรณ์ของสัญญาณและป้องกันการหยุดชะงัก

การขยายเอาต์พุตและการเชื่อมต่อลำโพง

สัญญาณเอาท์พุทที่ขยายออกมานั้นมาจากหมุด Out1 และ Out2 สำหรับการเชื่อมต่อลำโพงโดยตรงคุณสามารถมั่นใจได้ว่าพื้นที่ทั้งหมดผสานผ่านพิน GND จัดตำแหน่งเครื่องขยายเสียงด้วยแหล่งอินพุตเพื่อความสม่ำเสมอตลอดวงจรการออกแบบนี้เน้นความเข้าใจที่ซับซ้อนว่าการต่อสายดินที่เหมาะสมนั้นใช้สำหรับการบรรลุผลเสียงที่สมดุลและมีคุณภาพสูง

ไดอะแกรมวงจร สำหรับเครื่องขยายเสียง

การสะท้อนอินพุตแรงดันไฟฟ้าสำหรับ TDA2822M

TDA2822M ได้รับการออกแบบมาเพื่อจัดการกับแรงดันไฟฟ้าอินพุตที่หลากหลายตั้งแต่ 0.3V น้อยที่สุดจนถึงระดับ VCCมันทำงานได้ดีที่สุดเมื่อมีการเก็บแรงดันไฟฟ้าอินพุตไว้ในช่วงนี้ซึ่งจะช่วยรักษาประสิทธิภาพเสียงในขณะที่ยังคงบิดเบือนที่อ่าวการเกินขอบเขตเหล่านี้อาจส่งผลให้เกิดพฤติกรรมที่คาดเดาไม่ได้และอาจเสี่ยงต่อการทำลายอุปกรณ์ตามแนวทางการดำเนินงานของ IC ทำให้มั่นใจได้ว่าคุณภาพของเอาต์พุตเสียงที่เชื่อถือได้การยึดติดกับช่วงแรงดันไฟฟ้านี้ช่วยรักษาความบริสุทธิ์ของสัญญาณซึ่งเป็นสิ่งสำคัญในการใช้งานเสียงที่ละเอียดอ่อนซึ่งต้องการความแม่นยำ

ความต้านทานอินพุตของ TDA2822M โดยทั่วไปจะอยู่ที่ประมาณ 30 kΩปัจจัยนี้มีผลต่อการเชื่อมต่อกับส่วนประกอบภายนอกอย่างมีนัยสำคัญส่งผลต่อการกำหนดค่าวงจรและการเลือกแหล่งอินพุตที่เหมาะสมนักออกแบบจำเป็นต้องพิจารณาความสัมพันธ์ระหว่างความต้านทานอินพุตและคุณสมบัติเอาต์พุตของแหล่งที่มาในการใช้งานจริงการปรับความต้านทานอย่างระมัดระวังสามารถลดการย่อยสลายของสัญญาณและเพิ่มความชัดเจนของเสียงคล้ายกับการปรับแต่งเครื่องมือเพื่อสร้างเสียงที่กลมกลืนที่สุด

คุณสมบัติ

คุณสมบัติ	คำอธิบาย
การกำหนดค่าสองช่องทาง	รองรับสองช่องสัญญาณเสียงสำหรับแอปพลิเคชันสเตอริโอ
การทำงานของแรงดันไฟฟ้าต่ำ	ทำงานได้อย่างมีประสิทธิภาพในระดับแรงดันไฟฟ้าต่ำเหมาะสำหรับ อุปกรณ์พกพา
กำลังไฟสูง	ส่งมอบกำลังไฟที่สำคัญสำหรับแอมพลิฟายเออร์ขนาดเล็ก
การบิดเบือนและเสียงรบกวนต่ำ	ทำให้มั่นใจได้ถึงคุณภาพเสียงที่มีความผิดเพี้ยนน้อยที่สุดและ เสียงรบกวน.
การตอบสนองความถี่กว้าง	ความสามารถในการจัดการความถี่เสียงที่หลากหลาย
วงจรภายนอกที่เรียบง่าย	ต้องใช้ส่วนประกอบเพิ่มเติมขั้นต่ำสำหรับการดำเนินการ
การป้องกันความร้อน	รวมถึงการป้องกันความร้อนในตัวเพื่อความน่าเชื่อถือ
แพ็คเกจ minidip	มาในแพ็คเกจ minidip ขนาดกะทัดรัดเหมาะสำหรับ การออกแบบที่ จำกัด พื้นที่

สถานการณ์การใช้งาน

อุปกรณ์เสียงที่สะดวกสบาย

อุปกรณ์เสียงที่จัดลำดับความสำคัญการออกแบบขนาดกะทัดรัดและประสิทธิภาพการดำเนินงานได้รับประโยชน์อย่างมากจาก TDA2822Mวงจรรวมนี้เป็นที่รู้จักกันดีในเรื่องการดึงพลังงานน้อยที่สุดและเอาต์พุตที่มีประสิทธิภาพทำให้มันยอดเยี่ยมสำหรับการอัพเกรดคุณภาพเสียงในการตั้งค่าแบบพกพาคุณมักจะเข้าใจว่าแอมพลิฟายเออร์ที่เชื่อถือได้ยืดอายุการใช้งานแบตเตอรี่ซึ่งเป็นคุณสมบัติที่ TDA2822M มอบให้อย่างชำนาญ

สเตอริโอส่วนบุคคลและสภาพแวดล้อมมัลติมีเดีย

TDA2822M ใช้เพื่อบรรลุความชัดเจนและพลังที่โดดเด่นในสเตอริโอส่วนบุคคลและระบบมัลติมีเดียการตั้งค่าเหล่านี้ประกอบด้วยหลายส่วนขึ้นอยู่กับประสิทธิภาพที่แข็งแกร่งของเครื่องขยายเสียงสำหรับการส่งเสียงที่ราบรื่นคุณสามารถสังเกตได้บ่อยครั้งว่าการกำหนดค่าที่ตรงไปตรงมาของ TDA2822M ช่วยให้การรวมและการบำรุงรักษาที่ไม่ซับซ้อน

การสื่อสารและอุปกรณ์เสียง

การสร้างระบบอินเตอร์คอมโดยทั่วไปใช้ TDA2822M เพื่อการสื่อสารที่ชัดเจนอุปกรณ์เสียงที่ได้รับประโยชน์ในทำนองเดียวกันเนื่องจากการส่งมอบเสียงที่แม่นยำเป็นสิ่งจำเป็นอย่างยิ่งคุณสามารถทราบได้ว่า TDA2822M ที่ทนทานสามารถจัดการกับความท้าทายสัญญาณรบกวนสัญญาณได้อย่างมีประสิทธิภาพในเขตเมือง

การขยายเครื่องดนตรี

ในขอบเขตของเครื่องดนตรี TDA2822M ทำให้มั่นใจได้ว่าเสียงที่มีรายละเอียดและมีพลวัตรองรับความต้องการวรรณยุกต์ที่หลากหลายด้วยความสอดคล้องคุณสามารถเลือกได้สำหรับแอมป์ฝึกซ้อมเนื่องจากความสามารถในการรักษาความชัดเจนและความลึกของเสียงข้อเสนอแนะนี้เน้นศักยภาพของโมดูลในการรักษาคุณภาพเสียงโดยไม่บิดเบือน

โครงการการศึกษาและ DIY

TDA2822M เป็นองค์ประกอบที่โดดเด่นสำหรับการศึกษาและการศึกษา DIY เชิญชวนการสำรวจและความเชี่ยวชาญในการขยายเสียงความเรียบง่ายทำให้เป็นตัวเลือกที่ได้รับความนิยมสำหรับการสอนรายละเอียดทางวิศวกรรมเสียงส่วนประกอบนี้นำเสนอความสมดุลของความเรียบง่ายและยูทิลิตี้ช่วยอำนวยความสะดวกในการค้นพบมือสำหรับการเปิดตัวคุณ

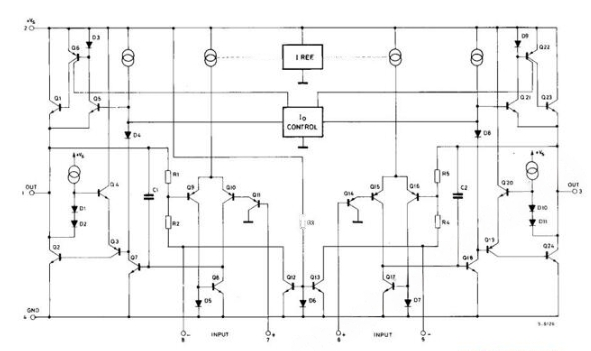

แผนผังแผนผัง

รุ่น CAD

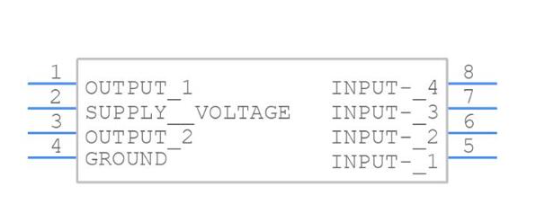

เครื่องหมาย

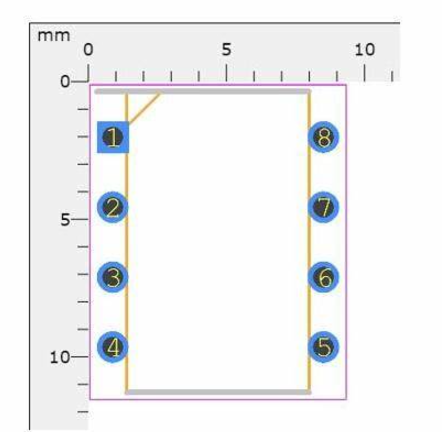

รอยเท้า

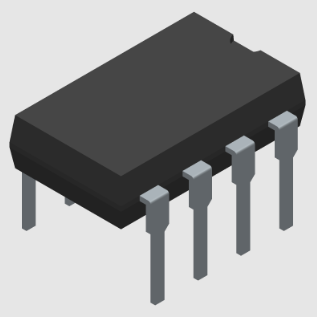

การเป็นตัวแทน 3 มิติ

PDF แผ่นข้อมูล

แผ่นข้อมูล TDA2822M:

TDA2822M.pdf
