คำแนะนำที่สมบูรณ์เกี่ยวกับตัวต้านทาน 10K: รหัสสีแอปพลิเคชันและการใช้วงจร

คู่มือนี้พูดถึงตัวต้านทาน 10K ที่สำคัญมากในวงจรอิเล็กทรอนิกส์เราจะอธิบายว่าตัวต้านทาน 10K คืออะไรวิธีบอกให้แยกออกจากกันโดยใช้สีและสิ่งที่ทำในอุปกรณ์อิเล็กทรอนิกส์ต่างๆคู่มือครอบคลุมการเข้ารหัสสีประเภทต่าง ๆ เช่น 3 แบนด์, 4 แบนด์, 5 แบนด์และ 6 แบนด์ทำให้คุณสามารถระบุและใช้งานได้ง่ายขึ้นนอกจากนี้ยังดูว่าตัวต้านทาน 10K ช่วยในอุปกรณ์ได้อย่างไรจากการควบคุมไฟฟ้าในวงจรเพื่อให้แน่ใจว่าอุปกรณ์เช่นตัวจับเวลาและเซ็นเซอร์ทำงานได้อย่างถูกต้อง

แคตตาล็อก

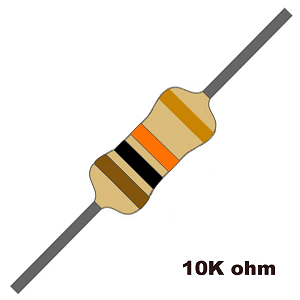

ตัวต้านทาน 10k คืออะไร?

อัน ตัวต้านทาน 10k เป็นองค์ประกอบอิเล็กทรอนิกส์ขนาดเล็ก แต่สำคัญที่มีความต้านทาน 10,000 โอห์ม (Ω)-ช่วยควบคุมการไหลของกระแสไฟฟ้าแบ่งแรงดันและปกป้ององค์ประกอบวงจรที่ละเอียดอ่อนตัวต้านทานเช่นนี้ใช้ในวงจรอะนาล็อกและดิจิตอลทำให้มั่นใจได้ว่าการทำงานที่มั่นคงและป้องกันพฤติกรรมทางไฟฟ้าที่ไม่พึงประสงค์ตัวต้านทานนี้ง่ายต่อการระบุด้วยแถบรหัสสีซึ่งกำหนดความต้านทานโดยไม่ต้องใช้เครื่องมือทดสอบมัลติมิเตอร์หรือเครื่องมือทดสอบอื่น ๆ

ในอุปกรณ์อิเล็กทรอนิกส์ดิจิตอลตัวต้านทาน 10k มักจะใช้เป็นตัวต้านทานแบบดึงขึ้นหรือดึงลงช่วยให้ไมโครคอนโทรลเลอร์รักษาสถานะตรรกะที่มั่นคงโดยการป้องกันสัญญาณลอย (ไม่ได้กำหนด)ในวงจรอะนาล็อกมันมีบทบาทสำคัญในการให้น้ำหนักทรานซิสเตอร์เพื่อให้มั่นใจว่าการทำงานของแอมพลิฟายเออร์ที่เหมาะสมเมื่อรวมกับตัวเก็บประจุมันจะสร้างเครือข่าย RC ซึ่งใช้ในการสร้างความล่าช้าเวลาหรือสัญญาณกรองสำหรับวงจรออสซิลเลเตอร์และการประมวลผลสัญญาณเนื่องจากความสามารถรอบตัวตัวต้านทาน10kΩปรากฏในแอพพลิเคชั่นที่หลากหลายตั้งแต่ตัวจับเวลาอย่างง่ายไปจนถึงอินเทอร์เฟซดิจิตอลที่ซับซ้อน

รหัสสีตัวต้านทาน 10k

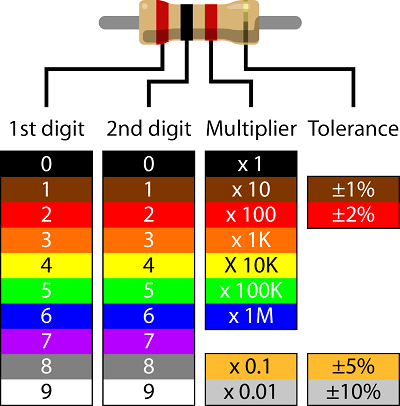

รูปที่ 2. รหัสสีตัวต้านทาน 10k

เพื่อให้การระบุตัวตนได้อย่างรวดเร็วและแม่นยำตัวต้านทานใช้ระบบการทำเครื่องหมายรหัสสีตัวต้านทาน 4 แบนด์10KΩ (10,000-OHM) ตามรหัสสีเฉพาะเพื่อแสดงถึงค่าของมันวงสีแรกคือ สีน้ำตาลซึ่งสอดคล้องกับตัวเลขแรก 1-วงที่สองคือ สีดำเป็นตัวแทนหลักที่สอง 0-รวมกันรูปแบบเหล่านี้ 10-วงดนตรีที่สามคือ ส้มซึ่งทำหน้าที่เป็นตัวคูณหมายถึงหมายเลขฐาน (10) จะต้องคูณด้วย 1,000ส่งผลให้เกิดการต่อต้านทั้งหมด 10,000 โอห์ม (10kΩ)-ในที่สุดวงดนตรีที่สี่ซึ่งในกรณีนี้คือ ทองระบุความอดทนของตัวต้านทานโดยระบุจำนวนความต้านทานที่แท้จริงอาจแตกต่างจากค่าเล็กน้อย ทอง หมายถึงความอดทนของ ± 5%หมายถึงของจริง ความต้านทาน สามารถอยู่ในช่วงจาก 9,500Ωถึง10,500Ω-ระดับความอดทนนี้ช่วยให้มั่นใจได้ว่าแม้จะมีการเปลี่ยนแปลงเล็กน้อยในระหว่างการผลิตตัวต้านทานยังคงอยู่ในขีด จำกัด ที่ยอมรับได้สำหรับการใช้งานอิเล็กทรอนิกส์ที่มีวัตถุประสงค์ทั่วไปส่วนใหญ่

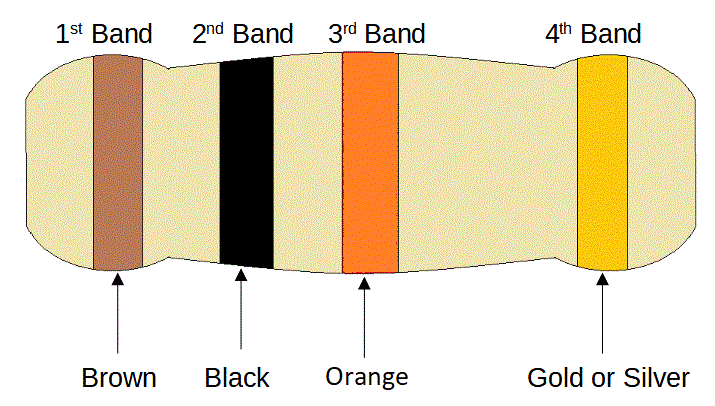

รูปที่ 3. รหัสสีตัวต้านทาน 10k

วิธีอ่านรหัสสีของตัวต้านทาน

ระบบรหัสสีตัวต้านทานอาจดูซับซ้อนในตอนแรก แต่ด้วยวิธีการที่เป็นระบบคุณสามารถเรียนรู้ที่จะถอดรหัสค่าได้อย่างมีประสิทธิภาพและแม่นยำในการตีความค่าตัวต้านทานอย่างถูกต้องขั้นตอนแรกคือการค้นหาจุดเริ่มต้นของแถบสีปลายด้านหนึ่งของตัวต้านทานจะมีแถบสีแรกที่อยู่ใกล้กับขอบมากกว่าแถบอื่น ๆ นี่คือจุดสิ้นสุดที่คุณเริ่มอ่านวงสุดท้ายมักจะเว้นระยะห่างออกไปเล็กน้อยแสดงถึงความอดทนและมักจะเป็นทองคำหรือเงินเมื่อการวางแนวตั้งค่าขั้นตอนต่อไปคือการระบุแถบตัวเลขซึ่งกำหนดค่าความต้านทานฐานเหล่านี้เป็นวงดนตรีสองหรือสามวงแรกขึ้นอยู่กับว่าตัวต้านทานมีวงดนตรีทั้งหมดสี่ห้าหรือหกวงหลังจากพิจารณาค่าพื้นฐานแถบถัดไปจะทำหน้าที่เป็นตัวคูณการปรับค่าฐานด้วยปัจจัยสิบร้อยพันหรือมากกว่าขั้นตอนนี้มีความสำคัญเนื่องจากการตีความที่ผิดพลาดอย่างง่ายของตัวคูณสามารถนำไปสู่ค่าความต้านทานที่ไม่ถูกต้องอย่างมากส่งผลต่อประสิทธิภาพของวงจร

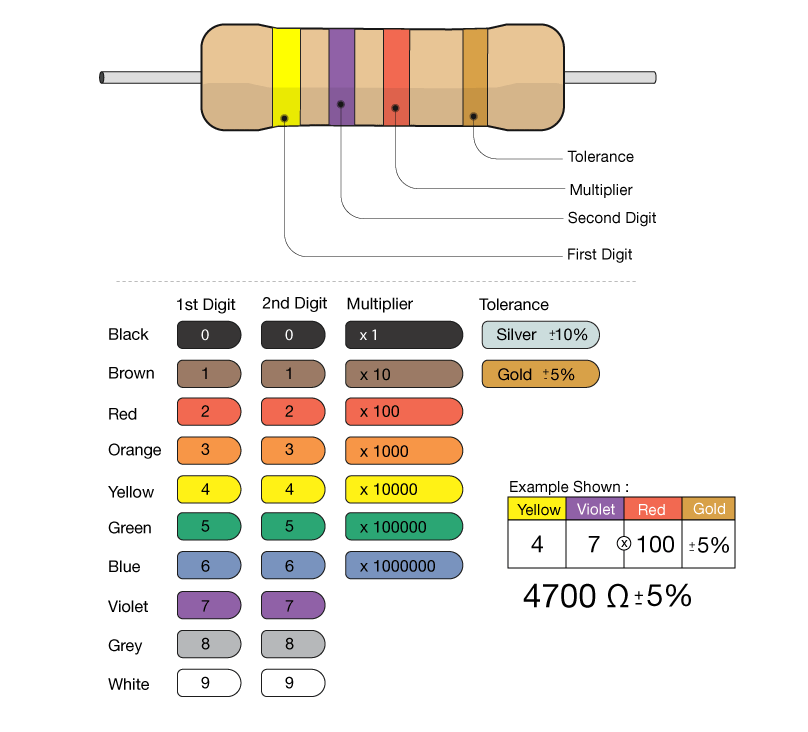

รูปที่ 4. การตีความรหัสสีตัวต้านทานที่แตกต่างกัน

ในที่สุดหลังจากคำนวณค่าความต้านทานจากรหัสสีแล้ว เป็นแนวปฏิบัติที่ดีเสมอในการตรวจสอบโดยเฉพาะอย่างยิ่งใน แอปพลิเคชันที่มีความแม่นยำสามารถใช้มัลติมิเตอร์ในการวัดได้ ความต้านทานจริงและยืนยันว่ามันตรงกับค่าที่คาดหวัง ขั้นตอนนี้มีประโยชน์เมื่อต้องรับมือกับตัวต้านทานเก่าที่อาจมี แถบสีจางหายไปทำให้อ่านยากสำหรับตัวต้านทานที่มีหก แถบแถบเพิ่มเติมระบุค่าสัมประสิทธิ์อุณหภูมิซึ่ง แสดงความต้านทานการเปลี่ยนแปลงที่เกิดขึ้นกับการแปรผันของอุณหภูมิมากน้อยเพียงใดนี้ ลักษณะเป็นสิ่งที่ดีในวงจรที่ต้องใช้ความเสถียรทางความร้อนเช่น เป็นเครื่องมือวัดที่แม่นยำและอิเล็กทรอนิกส์ประสิทธิภาพสูง ระบบ

รหัสสีตัวต้านทาน 3 แบนด์ 10k

รูปที่ 5 รหัสสีตัวต้านทาน 3 แบนด์ 10k

อัน ตัวต้านทาน 3 แบนด์ 10k ลดความซับซ้อนของกระบวนการติดฉลากโดยใช้เพียงสองหลักตามด้วยตัวคูณทำให้มันตรงไปตรงมามากขึ้นเมื่อเทียบกับคู่ 4 แบนด์ในกรณีของตัวต้านทาน10kΩ (10,000 โอห์ม) แถบสีเป็นสีน้ำตาลดำและสีส้มวงแรก สีน้ำตาลแสดงถึงตัวเลข 1ในขณะที่วงดนตรีที่สอง สีดำแสดงถึงตัวเลข 0-สองหลักนี้รวมกันเป็นตัวเลข 10-วงดนตรีที่สามซึ่งทำหน้าที่เป็น ตัวคูณ, เป็น ส้มหมายถึงปัจจัยการคูณของ 1,000-เมื่อคูณ 10 คูณ 1,000 ผลลัพธ์ที่ได้ ค่าความต้านทาน เป็น 10,000 โอห์ม, หรือ 10kΩ-วิธีการเข้ารหัสสีนี้ช่วยให้สามารถระบุค่าความต้านทานได้อย่างรวดเร็ว

ซึ่งแตกต่างจากตัวต้านทาน 4 แบนด์ซึ่งรวมถึงแถบแยกต่างหากเพื่อระบุความอดทนตัวต้านทาน 3 แบนด์ไม่ได้ให้รายละเอียดในระดับนี้ ความอดทน เป็น ที่ตายตัว ที่ ± 20% โดยค่าเริ่มต้นระดับความอดทนนี้หมายความว่าความต้านทานที่แท้จริงของตัวต้านทาน10kΩอาจแตกต่างกันระหว่าง8kΩและ12kΩขึ้นอยู่กับความแปรปรวนของการผลิตการขาดของแถบความอดทนโดยเฉพาะทำให้เลย์เอาต์ภาพของตัวต้านทานง่ายขึ้น แต่ยังจำกัดความเหมาะสมสำหรับแอปพลิเคชันที่ต้องการความแม่นยำในการต่อต้านอย่างแน่นหนาสัญกรณ์มาตรฐานสำหรับตัวต้านทานเหล่านี้เป็นไปตามรูปแบบ 103m โดยที่ 103 แสดงถึงค่าความต้านทาน (10 × 1,000 = 10,000 โอห์ม) และ M กำหนดความอดทน± 20%ในขณะที่ช่วงความอดทนที่กว้างนี้อาจดูใหญ่ แต่โดยทั่วไปแล้วเป็นที่ยอมรับสำหรับวงจรที่ไม่ต้องการค่าความต้านทานที่แน่นอนอุปกรณ์เช่นตัวแบ่งแรงดันไฟฟ้าพื้นฐานตัวต้านทานแบบดึงขึ้นและตัวต้านทาน จำกัด กระแสในวงจร LED มักจะใช้ตัวต้านทาน 3 แบนด์ซึ่งการเบี่ยงเบนเล็กน้อยจากความต้านทานที่ต้องการจะไม่ส่งผลกระทบต่อประสิทธิภาพของวงจรโดยรวม

เนื่องจากตัวต้านทาน 3 แบนด์มีความแม่นยำน้อยกว่าจึงพบได้ในแอพพลิเคชั่นที่มีต้นทุนต่ำโดยทั่วไปมากกว่าอุปกรณ์อิเล็กทรอนิกส์ที่มีความแม่นยำตัวต้านทานเหล่านี้มักพบได้ในการออกแบบอิเล็กทรอนิกส์ที่เก่ากว่าเนื่องจากวงจรที่ทันสมัยมักจะชอบตัวต้านทาน 4 แบนด์หรือ 5 แบนด์ที่แม่นยำยิ่งขึ้นเพื่อความน่าเชื่อถือและความแม่นยำที่ดีขึ้นอย่างไรก็ตามตัวต้านทาน 3 แบนด์ยังคงมีอยู่อย่างกว้างขวางและยังคงใช้ในแอปพลิเคชันต่าง ๆ ที่มีการจัดลำดับความสำคัญของต้นทุนและความเรียบง่ายมากกว่าความแม่นยำระบบรหัสสีที่ตรงไปตรงมาของพวกเขาช่วยให้สามารถระบุตัวตนได้ง่ายและการคำนวณด้วยตนเองอย่างรวดเร็วลดโอกาสของข้อผิดพลาดเมื่อประกอบวงจรอิเล็กทรอนิกส์ไม่ว่าจะใช้ในการสร้างต้นแบบการทดลองหรือการออกแบบวงจรพื้นฐานตัวต้านทาน 3 แบนด์ยังคงเป็นส่วนประกอบของอุปกรณ์อิเล็กทรอนิกส์

รหัสสีตัวต้านทาน 10k 5 แบนด์

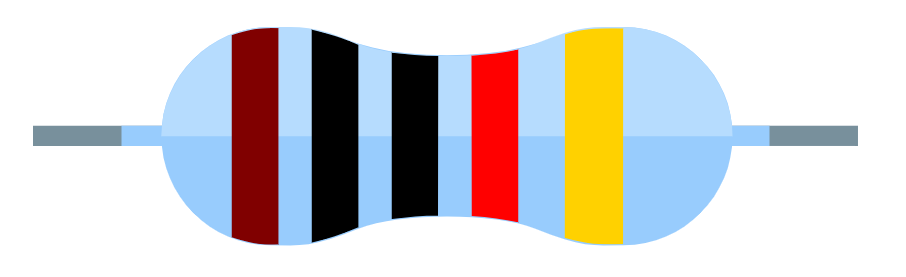

รูปที่ 6. รหัสสีตัวต้านทาน 10k 5 แบนด์

อัน ตัวต้านทาน 5 แบนด์ 10k ให้ความแม่นยำที่เพิ่มขึ้นเหนือคู่ 4 แบนด์โดยการรวมตัวเลขพิเศษในลำดับรหัสสีวงสีแรก สีน้ำตาลแสดงถึงจำนวน 1, การตั้งค่าหลักเริ่มต้นของค่าความต้านทานติดตามสิ่งนี้ สีดำ วงดนตรีมีความหมาย 0ซึ่งเป็นหลักที่สองและอีกตัวหนึ่ง สีดำ วงดนตรีดังต่อไปนี้มีส่วนร่วมอีก 0 เป็นตัวเลขที่สามตัวเลขทั้งสามนี้รวมกันเป็นตัวเลข 100ซึ่งทำหน้าที่เป็นค่าพื้นฐานก่อนการแก้ไขใด ๆ โดยตัวคูณวงดนตรีที่สี่ในลำดับซึ่งก็คือ สีแดงทำหน้าที่เป็นตัวคูณและมีมูลค่า × 100เปลี่ยนจุดทศนิยมอย่างมีประสิทธิภาพและส่งผลให้มีความต้านทานรวม 10,000 โอห์มวงสุดท้าย ทองรับผิดชอบในการกำหนดระดับความอดทนซึ่งในกรณีนี้คือ ± 5%หมายถึงความต้านทานที่แท้จริงของตัวต้านทานอาจแตกต่างกันไปถึง 5% ในทิศทางใดทิศทางหนึ่งจากค่าเล็กน้อย

การปรากฏตัวของแถบที่ห้าบนตัวต้านทานเป็นปัจจัยสำคัญในการสร้างความมั่นใจว่าค่าความต้านทานที่แม่นยำยิ่งขึ้นเนื่องจากมันแนะนำตัวเลขเพิ่มเติมซึ่งแตกต่างจากตัวต้านทาน 4 แบนด์ซึ่งใช้เพียงสองหลักและตัวคูณตัวเลขหลักที่สามในตัวต้านทาน 5 แบนด์ช่วยลดข้อผิดพลาดในการปัดเศษและปรับปรุงความแม่นยำนี่เป็นข้อได้เปรียบสำหรับวงจรอิเล็กทรอนิกส์ที่ต้องการความแม่นยำมากขึ้นเช่นในการประมวลผลสัญญาณเครื่องมือวัดและการใช้งานเซ็นเซอร์ที่ละเอียดอ่อนคะแนนความอดทน 5% แม้ว่าจะไม่ได้แม่นยำที่สุด แต่ก็ยังให้ความแม่นยำในระดับที่สมเหตุสมผลสำหรับโครงการอิเล็กทรอนิกส์ที่มีวัตถุประสงค์ทั่วไปหลายโครงการสัญกรณ์สำหรับตัวต้านทานนี้เขียนโดยทั่วไปเป็น 1002J ตามด้วยการเข้ารหัสตัวต้านทานมาตรฐานโดยที่ 1002 สอดคล้องกับค่าความต้านทาน (10,000Ω) และตัวอักษร J หมายถึงความอดทน 5%

ระดับความแม่นยำนี้ยอดเยี่ยมในแอปพลิเคชันที่แม้กระทั่งการเปลี่ยนแปลงเล็กน้อยในความต้านทานอาจส่งผลกระทบต่อการทำงานของวงจรตัวอย่างเช่นในตัวแปรแรงดันไฟฟ้าที่ค่าความต้านทานกำหนดแรงดันเอาต์พุตตัวต้านทานที่แม่นยำยิ่งขึ้นจะช่วยรักษาระดับแรงดันไฟฟ้าที่คาดหวังไว้ในทำนองเดียวกันในแอมพลิฟายเออร์ที่ความคลาดเคลื่อนของส่วนประกอบมีผลต่อความเสถียรของอัตราขยายโดยใช้ตัวต้านทาน 5 แบนด์ทำให้มั่นใจได้ว่าประสิทธิภาพที่สอดคล้องกันมากขึ้นในขณะที่ตัวต้านทานที่มีความคลาดเคลื่อนที่เข้มงวดมากขึ้นเช่น± 1% หรือ± 0.1% มีให้สำหรับงานที่มีความแม่นยำสูงตัวต้านทาน 10k 5 แบนด์ที่มีความอดทน± 5% ทำให้เกิดความสมดุลระหว่างต้นทุนและความแม่นยำทำให้เป็นตัวเลือกยอดนิยมในการออกแบบอิเล็กทรอนิกส์จำนวนมาก

รหัสสีตัวต้านทาน 6 แบนด์ 10k

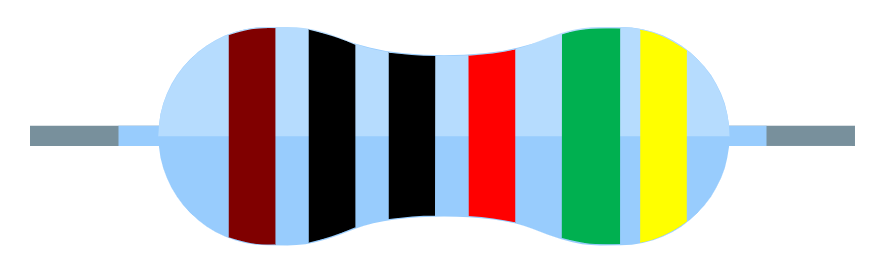

รูปที่ 7 รหัสสีตัวต้านทาน 6 แบนด์ 10K

อัน ตัวต้านทาน 6 แบนด์10kΩ ทำตามรูปแบบการเข้ารหัสสีที่เฉพาะเจาะจงที่ให้ข้อมูลโดยละเอียดเกี่ยวกับความต้านทานความทนทานและความเสถียรของอุณหภูมิสามแถบแรกแสดงถึงตัวเลขของค่าความต้านทานในขณะที่วงดนตรีที่สี่ทำหน้าที่เป็นตัวคูณเพื่อกำหนดความต้านทานโดยรวมแถบที่ห้าบ่งบอกถึงความอดทนซึ่งบ่งบอกถึงความต้านทานที่แท้จริงอาจแตกต่างจากค่าที่ระบุไว้ในที่สุดแถบที่หกแสดงถึงค่าสัมประสิทธิ์อุณหภูมิซึ่งเป็นปัจจัยที่ยอดเยี่ยมในสภาพแวดล้อมที่มีอุณหภูมิที่ผันผวนค่าสัมประสิทธิ์อุณหภูมิบอกเราว่าค่าความต้านทานจะเปลี่ยนไปเท่าไหร่ต่อองศาเซลเซียสเพื่อให้มั่นใจว่าตัวต้านทานยังคงความมั่นคงในสภาวะที่การแปรผันของความร้อนอาจส่งผลกระทบต่อประสิทธิภาพทางอิเล็กทรอนิกส์วงดนตรีเพิ่มเติมนี้ทำให้ตัวต้านทาน 6 แบนด์มีประโยชน์ในวงจรที่ละเอียดอ่อนเช่นในเครื่องมือวัดระดับสูงอุปกรณ์การแพทย์และการใช้งานการบินและอวกาศ

แถบสีบนตัวต้านทาน10kΩ 6 แบนด์ถูกจัดเรียงดังนี้: สีน้ำตาล, ดำ, ดำ, สีแดง, สีเขียวและสีเหลือง-วงแรก (สีน้ำตาล) สอดคล้องกับตัวเลขแรกซึ่งคือ 1 ในขณะที่วงที่สอง (สีดำ) หมายถึงตัวเลขหลักที่สองซึ่งคือ 0. วงดนตรีที่สาม (สีดำ) ยังหมายถึง 0 ซึ่งหมายถึงตัวเลขของค่าความต้านทานคือ 100 แถบที่สี่ (สีแดง) ทำหน้าที่เป็นตัวคูณซึ่งในกรณีนี้คือ 100 ให้ค่าความต้านทานรวม 10,000 โอห์มหรือ10kΩแถบที่ห้า (สีเขียว) หมายถึงความอดทนซึ่งคือ± 5% ซึ่งหมายถึงความต้านทานที่แท้จริงอาจแตกต่างกันไป 5% สูงกว่าหรือต่ำกว่าค่าที่ระบุไว้สุดท้ายแถบที่หก (สีเหลือง) หมายถึงค่าสัมประสิทธิ์อุณหภูมิวัดเป็นส่วนต่อล้านต่อองศาเซลเซียส (ppm/° C) โดยมีสีเหลืองสอดคล้องกับ 25 ppm/° Cซึ่งหมายความว่าสำหรับทุกระดับองศาเซลเซียสของการเปลี่ยนแปลงอุณหภูมิความต้านทานอาจแตกต่างกันไป 25 ส่วนต่อล้านเพื่อให้แน่ใจว่าส่วนประกอบยังคงค่อนข้างเสถียรแม้ในสภาพแวดล้อมที่มีอุณหภูมิที่ผันผวน

ความสำคัญของตัวต้านทาน 6 แบนด์อยู่ในความแม่นยำและความเสถียรที่เพิ่มขึ้นซึ่งเหมาะสำหรับการใช้งานที่การเปลี่ยนแปลงความต้านทานเล็กน้อยอาจส่งผลต่อประสิทธิภาพของวงจรเมื่อเปรียบเทียบกับตัวต้านทาน 4 แบนด์หรือ 5 แบนด์การเพิ่มแถบสัมประสิทธิ์อุณหภูมิให้ระดับความน่าเชื่อถือเป็นพิเศษโดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่มีสภาพความร้อนที่แตกต่างกันความอดทน± 5% ทำให้มั่นใจได้ว่าตัวต้านทานยังคงรักษาระดับความแม่นยำที่สมเหตุสมผลป้องกันการเบี่ยงเบนที่มากเกินไปจากค่าความต้านทานที่ต้องการโดยการรวมแถบสัมประสิทธิ์อุณหภูมิตัวต้านทาน 6 แบนด์ช่วยลดผลกระทบของความผันผวนของความร้อนเพื่อให้แน่ใจว่าวงจรไฟฟ้ายังคงสอดคล้องและเชื่อถือได้ตลอดเวลา

การใช้งานของตัวต้านทาน 10k

ตัวต้านทาน 10K เป็นองค์ประกอบที่ใช้กันอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์ซึ่งให้บริการบทบาทสำคัญมากมาย:

ข้อเสนอแนะแรงดันไฟฟ้าในแอมพลิฟายเออร์

ในแอมพลิฟายเออร์ปฏิบัติการ (OP-AMPS) ตัวต้านทาน 10K มีบทบาทในการตั้งค่าแรงดันไฟฟ้าโดยให้ข้อเสนอแนะจากเอาต์พุตไปยังอินพุตแบบกลับด้านข้อเสนอแนะนี้ช่วยควบคุมปัจจัยการขยายและสร้างความมั่นใจในความมั่นคงในการประมวลผลสัญญาณด้วยการเลือกค่าตัวต้านทานอย่างระมัดระวังคุณสามารถปรับแต่งประสิทธิภาพของแอมพลิฟายเออร์เพื่อให้ได้สมดุลที่ต้องการระหว่างกำไรและแบนด์วิดท์ในการใช้งานที่แม่นยำเช่นการขยายเสียงและการใช้เครื่องมือตัวต้านทานนี้ช่วยให้สามารถทำซ้ำสัญญาณได้อย่างแม่นยำโดยการลดการบิดเบือนและเพิ่มความเป็นเส้นตรงมันทำงานร่วมกับส่วนประกอบอื่น ๆ เช่นตัวเก็บประจุและตัวต้านทานเพิ่มเติมเพื่อการตอบสนองความถี่และกรองเสียงรบกวนที่ไม่พึงประสงค์เพิ่มคุณภาพสัญญาณโดยรวม

วงจรกำหนดเวลา

ตัวต้านทาน 10k มักใช้ในวงจรกำหนดเวลาซึ่งจะร่วมมือกับตัวเก็บประจุเพื่อกำหนดความล่าช้าเวลาและช่วงเวลาการแกว่งในแอพพลิเคชั่นเช่น Monostable Multivibrators, Pulse Generators และวงจรจับเวลา 555 ตัวตัวต้านทานจะควบคุมการชาร์จและอัตราการคายประจุของตัวเก็บประจุซึ่งมีอิทธิพลโดยตรงต่อลักษณะเวลาสิ่งนี้ใช้ในแอปพลิเคชันที่ต้องการการสร้างความล่าช้าอย่างแม่นยำเช่นพัลส์นาฬิกาการปรับความถี่และวงจรการ debounceค่าของตัวต้านทานกำหนดว่าค่าตัวเก็บประจุหรือค่าใช้จ่ายในการกำหนดค่าคงที่เวลาอย่างถูกต้องด้วยการปรับค่าตัวต้านทานคุณสามารถปรับเปลี่ยนพฤติกรรมการกำหนดเวลาของวงจรโดยไม่จำเป็นต้องเปลี่ยนส่วนประกอบสำคัญอื่น ๆ ให้ความยืดหยุ่นและความสะดวกในการปรับเปลี่ยนการออกแบบ

ระเบียบแรงดันไฟฟ้า

ในวงจรการควบคุมแรงดันไฟฟ้าตัวต้านทาน 10k มักใช้เพื่อช่วยรักษาแรงดันไฟฟ้าที่เสถียรในหน่วยงานกำกับดูแลเชิงเส้นเพื่อให้มั่นใจว่าการส่งพลังงานที่สอดคล้องกับส่วนประกอบอิเล็กทรอนิกส์ที่ละเอียดอ่อนมันมักจะปรากฏในลูปข้อเสนอแนะที่มันช่วยในการตั้งค่าแรงดันอ้างอิงหรือปรับแรงดันไฟฟ้าเอาท์พุทใน ICS ควบคุมแรงดันไฟฟ้าเช่น LM317โดยการจัดหาเส้นทางที่ควบคุมสำหรับการไหลในปัจจุบันจะช่วยลดความผันผวนที่อาจส่งผลกระทบต่อประสิทธิภาพของไมโครคอนโทรลเลอร์เซ็นเซอร์หรือส่วนประกอบที่แม่นยำอื่น ๆในการออกแบบบางอย่างมันยังมีบทบาทในการโหลดบาลานซ์และลดการดึงกระแสมากเกินไปเพื่อปรับปรุงประสิทธิภาพการใช้พลังงานการปรากฏตัวของตัวต้านทาน 10k ในวงจรการควบคุมแรงดันไฟฟ้ามีส่วนช่วยในการปรับปรุงความน่าเชื่อถือลดความเสี่ยงของแรงดันไฟฟ้าแหลมหรือหยดที่อาจนำไปสู่การทำงานผิดปกติ

การตรวจจับปัจจุบัน

ตัวต้านทาน 10k มักจะใช้ในแอปพลิเคชันการตรวจจับปัจจุบันซึ่งจะช่วยแปลงการไหลของกระแสเป็นแรงดันไฟฟ้าที่วัดได้สิ่งนี้มีประโยชน์ในระบบการจัดการแบตเตอรี่วงจรควบคุมมอเตอร์และแอพพลิเคชั่นการตรวจสอบพลังงานที่ต้องการการวัดในปัจจุบันที่แม่นยำด้วยการวางตัวต้านทานในอนุกรมด้วยโหลดแรงดันไฟฟ้าจะสามารถวัดได้และใช้เพื่อกำหนดกระแสที่ไหลผ่านวงจรตามกฎของ OHM (V = IR)วิธีนี้ช่วยให้ไมโครคอนโทรลเลอร์หรือระบบตรวจสอบอื่น ๆ สามารถติดตามการใช้พลังงานตรวจจับความผิดพลาดหรือใช้มาตรการป้องกันค่า 10K ถูกเลือกตามข้อควรพิจารณาเกี่ยวกับความไวและการกระจายพลังงานที่ต้องการเพื่อให้มั่นใจถึงความแม่นยำโดยไม่ส่งผลกระทบต่อประสิทธิภาพของวงจร

การตรวจจับอุณหภูมิ

ในการใช้งานการตรวจจับอุณหภูมิตัวต้านทาน 10k มักใช้ร่วมกับเทอร์มิสเตอร์เพื่อสร้างวงจรตัวแบ่งแรงดันไฟฟ้าที่ช่วยให้ไมโครคอนโทรลเลอร์สามารถวัดความแปรปรวนของอุณหภูมิเทอร์มิสเตอร์ที่มีการเปลี่ยนแปลงความต้านทานกับอุณหภูมิทำงานร่วมกับตัวต้านทานค่าคงที่เพื่อสร้างเอาต์พุตแรงดันไฟฟ้าตัวแปรที่สอดคล้องกับการเปลี่ยนแปลงของอุณหภูมิเทคนิคนี้ใช้กันอย่างแพร่หลายในเครื่องวัดอุณหภูมิดิจิตอลระบบ HVAC และการตรวจสอบอุณหภูมิอุตสาหกรรมตัวต้านทาน 10K ทำให้มั่นใจได้ว่าการเปลี่ยนแปลงของแรงดันไฟฟ้ายังคงอยู่ในช่วงที่วัดได้สำหรับตัวแปลงแบบอะนาล็อกเป็นดิจิตอล (ADCs) เพื่อปรับปรุงความแม่นยำของการอ่านอุณหภูมิโดยการเลือกค่าตัวต้านทานที่เหมาะสมคุณสามารถเพิ่มประสิทธิภาพความไวและความแม่นยำของระบบการวัด

การกรองสัญญาณ

ตัวต้านทาน 10K มักจะรวมเข้ากับวงจรการกรองสัญญาณเพื่อลบเสียงรบกวนที่ไม่พึงประสงค์และปรับปรุงความชัดเจนของสัญญาณในเสียงการสื่อสารข้อมูลและแอปพลิเคชันเซ็นเซอร์มันมักจะปรากฏในตัวกรองต่ำผ่าน, high-pass และ band-pass, ทำงานร่วมกับตัวเก็บประจุเพื่อตรวจสอบความถี่ cutoff ของตัวกรองตัวอย่างเช่นในวงจรเสียงจะช่วยกำจัดเสียงรบกวนความถี่สูงที่สามารถลดคุณภาพเสียงได้ในระบบการสื่อสารข้อมูลมันช่วยในการป้องกันการบิดเบือนสัญญาณและปรับปรุงความน่าเชื่อถือในการส่งสัญญาณโดยการเลือกค่าตัวต้านทานและตัวเก็บประจุอย่างระมัดระวังคุณสามารถปรับการตอบสนองตัวกรองให้ตรงกับความต้องการของแอปพลิเคชันเฉพาะเพื่อให้มั่นใจถึงความสมบูรณ์ของสัญญาณที่ดีที่สุด

ตัวแบ่งแรงดันไฟฟ้า

หนึ่งในแอพพลิเคชั่นที่มากที่สุดของตัวต้านทาน 10k คือในวงจรตัวแบ่งแรงดันไฟฟ้าซึ่งจะช่วยลดแรงดันไฟฟ้าให้กับระดับที่เหมาะสมสำหรับไมโครคอนโทรลเลอร์เซ็นเซอร์และส่วนประกอบอิเล็กทรอนิกส์อื่น ๆตัวแบ่งแรงดันไฟฟ้าประกอบด้วยตัวต้านทานสองตัวที่เชื่อมต่อเป็นอนุกรมโดยตัวต้านทาน 10k มักจะเป็นหนึ่งในนั้นช่วยสร้างแรงดันเอาต์พุตที่ต้องการโดยการหารแรงดันไฟฟ้าอินพุตตามสัดส่วนเทคนิคนี้ใช้กันอย่างแพร่หลายในอุปกรณ์ที่ใช้แบตเตอรี่วงจร ADC และแอพพลิเคชั่นที่เปลี่ยนระดับด้วยการเลือกค่าตัวต้านทานที่เหมาะสมคุณสามารถบรรลุระดับแรงดันไฟฟ้าที่แม่นยำโดยไม่ต้องใช้วงจรควบคุมแรงดันไฟฟ้าที่ซับซ้อนตัวต้านทาน 10k มีบทบาทในการสร้างความมั่นใจว่าการแบ่งแรงดันไฟฟ้าที่คาดการณ์ได้และมีเสถียรภาพในอุปกรณ์อิเล็กทรอนิกส์พลังงานต่ำจำนวนมาก

ตัวต้านทานแบบดึงขึ้น/ดึงลง

ในอุปกรณ์อิเล็กทรอนิกส์ดิจิตอลตัวต้านทาน 10k มักใช้เป็นตัวต้านทานแบบดึงขึ้นหรือดึงลงเพื่อให้แน่ใจว่าระดับตรรกะที่มั่นคงและป้องกันอินพุตลอยตัวอินพุตลอยตัวอาจทำให้เกิดพฤติกรรมที่ไม่แน่นอนในไมโครคอนโทรลเลอร์และวงจรลอจิกซึ่งนำไปสู่สถานะสัญญาณที่ไม่ได้ตั้งใจโดยการเชื่อมต่อตัวต้านทาน10kΩระหว่างหมุดอินพุตและแรงดันไฟฟ้าซัพพลาย (ดึงขึ้น) หรือกราวด์ (ดึงลง) ระดับแรงดันไฟฟ้าที่กำหนดจะถูกเก็บรักษาไว้เมื่อไม่มีสัญญาณที่ใช้งานอยู่แอปพลิเคชันนี้เป็นเรื่องธรรมดาในอินเทอร์เฟซปุ่ม, GPIO (อินพุต/เอาต์พุตวัตถุประสงค์ทั่วไป) และสายการสื่อสาร I2Cค่า10KΩเป็นตัวเลือกมาตรฐานเนื่องจากให้ความสมดุลระหว่างการใช้พลังงานและความสมบูรณ์ของสัญญาณทำให้มั่นใจได้ว่าการทำงานที่เชื่อถือได้โดยไม่ต้องจับคู่มากเกินไป

LED ปัจจุบัน จำกัด

ตัวต้านทาน 10k มักจะใช้ในวงจร LED เพื่อ จำกัด ปริมาณของกระแสไฟฟ้าที่ไหลผ่าน LED ป้องกันไม่ให้มันวาดกระแสมากเกินไปและได้รับความเสียหายLED ต้องการกระแสควบคุมเพื่อให้ทำงานได้อย่างมีประสิทธิภาพและไม่มีตัวต้านทาน จำกัด ปัจจุบันพวกเขาสามารถร้อนเกินไปและเผาไหม้ด้วยการวางตัวต้านทาน10kΩในอนุกรมด้วย LED กระแสจะถูก จำกัด ให้อยู่ในระดับที่ปลอดภัยทำให้มั่นใจได้ว่า LED จะทำงานภายในข้อกำหนดที่กำหนดไว้สิ่งนี้มีความสำคัญในอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่ซึ่งประสิทธิภาพการใช้พลังงานเป็นสิ่งสำคัญการใช้ค่าตัวต้านทานที่คำนวณได้อย่างเหมาะสมสามารถช่วยควบคุมความสว่างของ LED ทำให้ตัวต้านทาน 10K เป็นส่วนประกอบที่สำคัญในการออกแบบตัวบ่งชี้ LED แผงแสดงผลและระบบไฟ

ทรานซิสเตอร์อคติ

ในวงจรแอมพลิฟายเออร์ที่ใช้ทรานซิสเตอร์ตัวต้านทาน 10k มักใช้สำหรับการให้น้ำหนักซึ่งทำให้มั่นใจได้ว่าทรานซิสเตอร์ทำงานภายในพื้นที่การดำเนินงานที่ตั้งใจไว้ตัวต้านทานการมีน้ำหนักช่วยตั้งค่าแรงดันไฟฟ้าฐานที่ถูกต้องในทรานซิสเตอร์ทางแยกสองขั้ว (BJTs) หรือแรงดันเกตในทรานซิสเตอร์ผลกระทบภาคสนาม (FET) ช่วยให้พวกเขาทำงานได้อย่างมีประสิทธิภาพในการขยายหรือสลับแอปพลิเคชันหากไม่มีการให้น้ำหนักที่เหมาะสมทรานซิสเตอร์อาจล้มเหลวในการเปิดอย่างสมบูรณ์หรือป้อนความอิ่มตัวซึ่งนำไปสู่การบิดเบือนสัญญาณหรือความไม่แน่นอนของประสิทธิภาพตัวต้านทาน 10K ให้แรงดันอ้างอิงที่เสถียรช่วยให้การทำงานของทรานซิสเตอร์ที่สอดคล้องกันในวงจรเช่นแอมพลิฟายเออร์เสียงแอมพลิฟายเออร์ RF และตัวควบคุมการสลับโดยการเลือกค่าตัวต้านทานที่เหมาะสมคุณสามารถเพิ่มประสิทธิภาพประสิทธิภาพในขณะที่รักษาประสิทธิภาพพลังงานและลดการกระจายพลังงานที่ไม่จำเป็น

บทสรุป

ตัวต้านทาน 10K เป็นส่วนพื้นฐาน แต่สำคัญของวงจรอิเล็กทรอนิกส์ช่วยให้พวกเขาทำงานได้อย่างราบรื่นและน่าเชื่อถือด้วยการทำความเข้าใจวิธีการมองเห็นหนึ่งด้วยรหัสสีและรู้ว่าการใช้งานคุณสามารถสร้างวงจรที่ดีขึ้นได้ไม่ว่าจะใช้ในการตั้งค่าอย่างง่ายหรืออุปกรณ์ที่ซับซ้อนตัวต้านทาน 10K เป็นกุญแจสำคัญในการสร้างและแก้ไขอุปกรณ์อิเล็กทรอนิกส์ให้ความมั่นคงและความแม่นยำทุกที่ที่ใช้
