คำแนะนำที่สมบูรณ์สำหรับทรานซิสเตอร์ 2N3906 PNP

ทรานซิสเตอร์ 2N3906 เป็นทรานซิสเตอร์ PNP ยอดนิยมที่ใช้ในการขยายและสลับวงจรอย่างง่ายคู่มือนี้ครอบคลุมคุณสมบัติการใช้งานเค้าโครงพินและแอปพลิเคชันที่ใช้งานได้จริงเพื่อช่วยให้คุณเข้าใจบทบาทในโครงการอิเล็กทรอนิกส์ต่างๆ

แคตตาล็อก

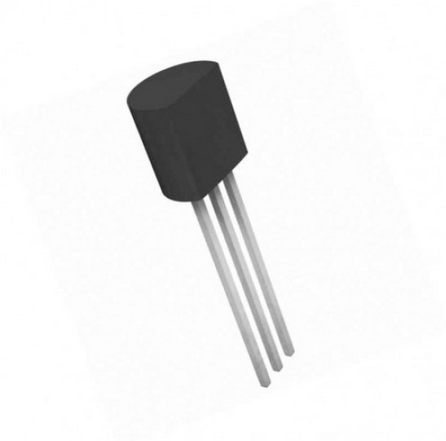

ภาพรวมของ 2N3906 ทรานซิสเตอร์

ที่ 2N3906 เป็นทรานซิสเตอร์ PNP ที่ใช้กันทั่วไปซึ่งให้บริการได้ดีในการขยายพลังงานต่ำและงานสลับออกแบบมาเพื่อรองรับระดับแรงดันไฟฟ้าปานกลางและกระแสเล็ก ๆ มันทำงานโดยสลับการแยกตัวสะสมและ emitter ระหว่างสถานะเปิดและปิดขึ้นอยู่กับแรงดันไฟฟ้าของพินฐานเมื่อพินฐานถูกต่อสายดินทรานซิสเตอร์จะอยู่ในสถานะที่มีอคติไปข้างหน้าทำให้กระแสไหลจากตัวปล่อยไปยังนักสะสมเมื่อสัญญาณถูกนำไปใช้กับฐานมันจะเข้าสู่สถานะย้อนกลับที่มีอคติหยุดการไหลของกระแสไฟฟ้า

ด้วยค่ากำไรระหว่าง 110 ถึง 300 ทรานซิสเตอร์นี้สามารถขยายสัญญาณขนาดเล็กได้อย่างมีประสิทธิภาพอย่างไรก็ตามมีขีด จำกัด ปัจจุบันของนักสะสมดังนั้นจึงเหมาะที่สุดสำหรับแอปพลิเคชันที่ความต้องการปัจจุบันอยู่ภายใต้ 200mA2N3906 มีสองสถานะการดำเนินงานหลัก: ความอิ่มตัวซึ่งเป็นที่ที่ทรานซิสเตอร์เปิดอยู่อย่างเต็มที่ช่วยให้การไหลของกระแสสูงสุดและการตัดออกซึ่งมันปิดโดยไม่มีกระแสระหว่างตัวส่งสัญญาณและนักสะสมคุณสมบัติเหล่านี้ทำให้มันมีความหลากหลายสำหรับแอปพลิเคชันอเนกประสงค์ทั่วไปไม่ว่าจะเป็นในแอมพลิฟายเออร์พื้นฐานหรือวงจรสวิตช์ที่เรียบง่าย

เค้าโครงพินสำหรับ 2N3906 ทรานซิสเตอร์

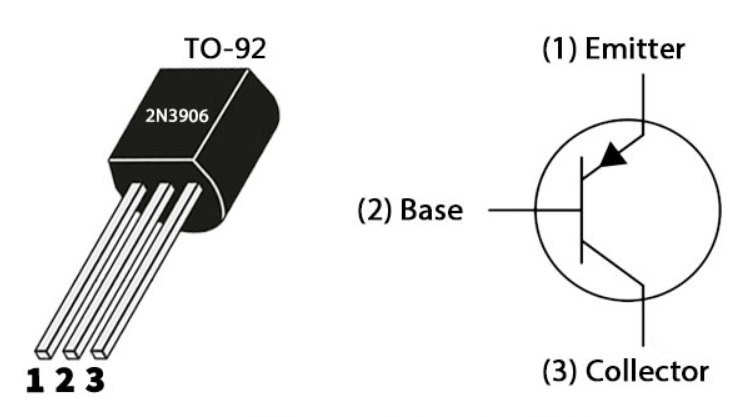

การกำหนดค่าพิน

หมายเลขพิน	ชื่อพิน	คำอธิบาย
1	ผู้ปล่อย	ท่อระบายน้ำในปัจจุบันผ่านตัวส่งสัญญาณ
2	ฐาน	ควบคุมการให้น้ำหนักของทรานซิสเตอร์
3	นักสะสม	กระแสกระแสในการสะสม

2N3906 CAD รุ่น

2N3906 สัญลักษณ์

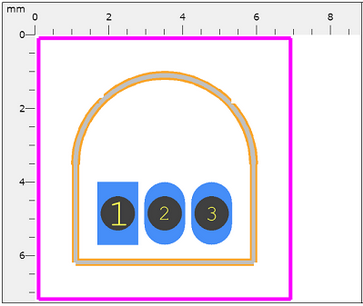

2N3906 รอยเท้า

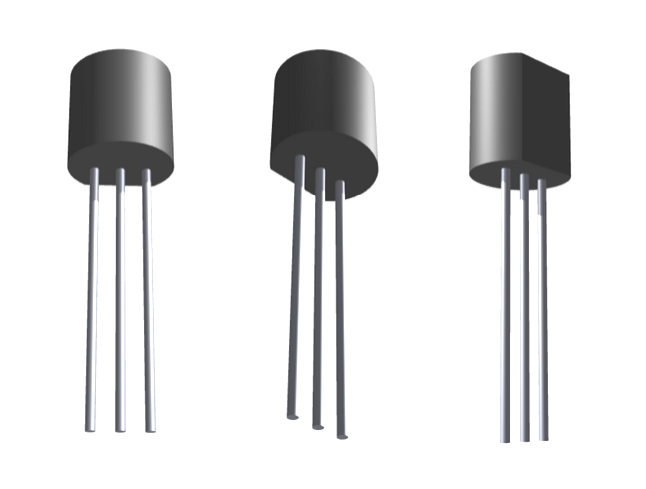

2N3906 3D รุ่น

คุณสมบัติที่สำคัญของ 2N3906 ทรานซิสเตอร์

การออกแบบทรานซิสเตอร์ PNP

2N3906 เป็นทรานซิสเตอร์ PNP ซึ่งหมายความว่ามันจะดำเนินการกระแสเมื่อฐานของมันอยู่ที่แรงดันไฟฟ้าต่ำกว่าตัวส่งสัญญาณการออกแบบนี้ช่วยให้สามารถควบคุมการไหลของกระแสได้อย่างมีประสิทธิภาพในวงจรพลังงานต่ำซึ่งจำเป็นต้องมีขั้วประเภทนี้

อัตราขยายปัจจุบัน DC สูง

ด้วยอัตราขยายกระแสไฟฟ้ากระแสตรง (HFE) สูงถึง 300, 2N3906 สามารถขยายกระแสพื้นฐานขนาดเล็กเพื่อสร้างกระแสสะสมขนาดใหญ่คุณลักษณะนี้ทำให้เป็นตัวเลือกที่ดีสำหรับแอปพลิเคชันที่ต้องการการขยายสัญญาณปานกลาง

การจัดการกระแสไฟฟ้าปานกลาง

ทรานซิสเตอร์สามารถจัดการกระแสสะสมอย่างต่อเนื่องของ 200mAกำลังการผลิตนี้ช่วยให้สามารถควบคุมอุปกรณ์ที่ใช้พลังงานต่ำได้โดยไม่ต้องมีความร้อนสูงเกินไปหรือต้องการมาตรการระบายความร้อนเพิ่มเติมโดยมีเงื่อนไขว่ากระแสยังคงอยู่ในช่วงที่ปลอดภัย

แรงดันไฟฟ้าฐาน

แรงดันไฟฟ้าเบส (VBE) ของ 5V หมายความว่า 2N3906 สามารถจัดการวงจรด้วยช่วงแรงดันไฟฟ้าที่เหมาะสมทำให้เหมาะสำหรับการใช้งานแรงดันไฟฟ้าต่ำทั่วไปโดยไม่ต้องปรับเปลี่ยนที่ซับซ้อน

แพ็คเกจขนาดกะทัดรัด TO-92

2N3906 มีให้บริการในแพ็คเกจ TO-92 ซึ่งมีขนาดเล็กและสะดวกสำหรับใช้กับขนมปังและวงจรขนาดกะทัดรัดสิ่งนี้ทำให้ง่ายต่อการรวมเข้ากับโครงการที่มีพื้นที่ จำกัด

2N3906 ข้อกำหนดทรานซิสเตอร์

ข้อมูลจำเพาะทางเทคนิคคุณสมบัติลักษณะและส่วนประกอบที่มีข้อกำหนดที่เปรียบเทียบได้ของ ON Semiconductor 2N3906BU

พิมพ์	พารามิเตอร์
สถานะวงจรชีวิต	ใช้งานอยู่ (อัปเดตล่าสุด: 2 วันที่ผ่านมา)
เวลานำโรงงาน	6 สัปดาห์
ติดตั้ง	ผ่านรู
ประเภทการติดตั้ง	ผ่านรู
แพ็คเกจ / เคส	ถึง 226-3, TO-92-3 (ถึง -226AA)
จำนวนพิน	3
น้ำหนัก	179 มก.
วัสดุองค์ประกอบทรานซิสเตอร์	ซิลิคอน
แรงดันรายละเอียดของนักสะสม	40V
จำนวนองค์ประกอบ	1
hfemin	100
อุณหภูมิการทำงาน	-55 ° C ~ 150 ° C TJ
การบรรจุหีบห่อ	จำนวนมาก
ที่ตีพิมพ์	2550
รหัส JESD-609	E3
รหัส pbfree	ใช่
สถานะชิ้นส่วน	คล่องแคล่ว
ระดับความไวต่อความชื้น (MSL)	1 (ไม่ จำกัด )
จำนวนการยุติ	3
รหัส ECCN	หู 99
เทอร์มินัลเสร็จสิ้น	ดีบุก (SN)
แรงดันไฟฟ้า - DC จัดอันดับ	-40V
การกระจายพลังงานสูงสุด	625MW
ตำแหน่งเทอร์มินัล	ด้านล่าง
คะแนนปัจจุบัน	-200ma
ความถี่	250MHz
หมายเลขชิ้นส่วนฐาน	2N3906
การกำหนดค่าองค์ประกอบ	เดี่ยว
การกระจายพลังงาน	625MW
แอปพลิเคชันทรานซิสเตอร์	การสลับ
รับผลิตภัณฑ์แบนด์วิดท์	250MHz
ประเภทขั้ว/ช่อง	PNP
ประเภททรานซิสเตอร์	PNP
แรงดันไฟฟ้าของตัวสะสม (VCEO)	40V
Max Collector ปัจจุบัน	200MA
DC Current Gain (HFE) (min) @ IC, VCE	100 @ 10ma 1V
VCE Saturation (สูงสุด) @ IB, IC	400mv @ 5ma, 50ma
ความถี่ในการเปลี่ยน	250MHz
แรงดันฐานสะสม (VCBO)	-40V
แรงดันไฟฟ้าฐาน (VEBO)	-5V
เปิดเวลาสูงสุด (ตัน)	70ns
ความสูง	5.33 มม.
ความยาว	5.2 มม.
ความกว้าง	4.19 มม.
ไปถึง SVHC	ไม่มี SVHC
การชุบแข็งของรังสี	เลขที่
สถานะ ROHS	Rohs3 เป็นไปตามมาตรฐาน
นำฟรี	นำฟรี

แอปพลิเคชันวงจรของ 2N3906

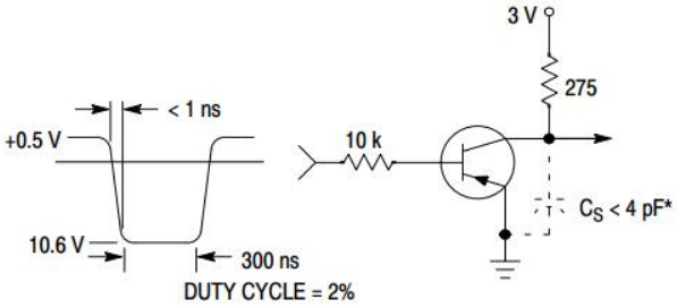

ความล่าช้าและเวลาเพิ่มขึ้นของวงจรทดสอบ

วงจรทดสอบการจัดเก็บและเวลาฤดูใบไม้ร่วงเทียบเท่า

เทียบเท่ากับ 2N3906 ทรานซิสเตอร์

หมายเลขรุ่น	ผู้ผลิต	คำอธิบาย
2N3906D26Z	Fairchild Semiconductor Corporation	ทรานซิสเตอร์สองขั้วสัญญาณขนาดเล็ก, 0.2A I (C), 40V V (BR) CEO, 1-Element, PNP, ซิลิคอน, TO-92
2N3906D27Z	Fairchild Semiconductor Corporation	ทรานซิสเตอร์สองขั้วสัญญาณขนาดเล็ก, 0.2A I (C), 40V V (BR) CEO, 1-Element, PNP, ซิลิคอน, TO-92
2n3906rlrmg	บนเซมิคอนดักเตอร์	สัญญาณขนาดเล็ก PNP Bipolar Transistor, TO-92 40 V, 0.2 A, TO-92 (ถึง 226) ความสูงของร่างกาย 5.33 มม., 2000-FNFLD
2n3906rlra	ผลิตภัณฑ์เซมิคอนดักเตอร์โมโตโรล่า	ทรานซิสเตอร์สองขั้วสัญญาณขนาดเล็ก, 0.2A I (C), 40V V (BR) CEO, 1-Element, PNP, ซิลิคอน, TO-92
2N3906AMO	เซมิคอนดักเตอร์ NXP	ทรานซิสเตอร์ 200 MA, 40 V, PNP, SI, ทรานซิสเตอร์สัญญาณขนาดเล็ก, TO-92, BIP ทั่วไป
2N3906RLRPG	Rochester Electronics LLC	200MA, 40V, PNP, SI, ทรานซิสเตอร์สัญญาณขนาดเล็ก, TO-92, กรณีที่ 29-11, ถึง 226, 3 พิน
2N3906G	ส่วนประกอบเชิงพาณิชย์ขนาดเล็ก	ทรานซิสเตอร์สองขั้วสัญญาณขนาดเล็ก, 0.2A I (C), 40V V (BR) CEO, 1-Element, PNP, ซิลิคอน, TO-92, พลาสติกแพ็คเกจ-3
2N3906TA	บนเซมิคอนดักเตอร์	200 MA, 40 V PNP Small Signal Bipolar Junction Transistor, 2000-FNFLD
2N3906STOB	Zetex / Diodes Inc	ทรานซิสเตอร์สองขั้วสัญญาณขนาดเล็ก, 0.2A I (C), 40V V (BR) CEO, 1-Element, PNP, ซิลิคอน, TO-92 สไตล์, E-Line Package-3

ตัวเลือกทางเลือกสำหรับ 2N3906

• BC157

- BC558

- 2SA1943

- BD140

- S8550

- Tip127

- TIP42

ฟังก์ชันการทำงานของ 2N3906 ในวงจร PNP

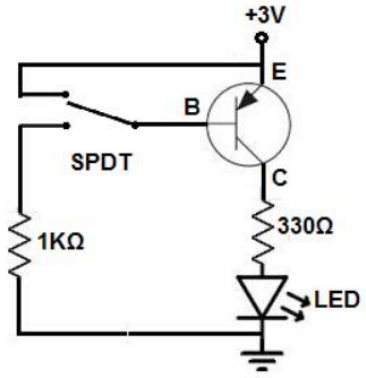

ในวงจร PNP พื้นฐานโดยใช้ 2N3906 ทรานซิสเตอร์มักจะทำหน้าที่เป็นสวิตช์หรือเครื่องขยายเสียงในการใช้งานเป็นสวิตช์ตัวส่งสัญญาณจะเชื่อมต่อกับแหล่งแรงดันไฟฟ้าบวกเช่น +3V ในขณะที่สวิตช์ปุ่มกดจะถูกวางไว้ที่ฐานด้วยปุ่มที่ไม่มีการกดปุ่มจะไม่มีกระแสกระแสไปยังฐานทำให้ทรานซิสเตอร์อยู่ในสถานะ "ON" โดยค่าเริ่มต้นการกำหนดค่านี้ช่วยให้กระแสไหลผ่านไปยังตัวรวบรวมโดยให้พลังงานส่วนประกอบที่เชื่อมต่อใด ๆ เช่น LED

เมื่อกดปุ่มแรงดันไฟฟ้าที่ฐานจะมากกว่าที่ตัวส่งสัญญาณซึ่งบล็อกการไหลของกระแสไฟฟ้าระหว่างตัวส่งสัญญาณและตัวสะสมจะปิดส่วนประกอบที่เชื่อมต่อได้อย่างมีประสิทธิภาพการตั้งค่านี้แสดงให้เห็นถึงหลักการหลักของทรานซิสเตอร์ PNP: มันยังคงอยู่ในสถานะ "ON" ตราบใดที่แรงดันไฟฟ้าฐานต่ำกว่าตัวส่งสัญญาณเมื่อแรงดันไฟฟ้าพื้นฐานเกินตัวส่งสัญญาณจะบล็อกการไหลของกระแสไฟฟ้าดังนั้นจึงปิดวงจร "ปิด"

การใช้ทรานซิสเตอร์ 2N3906

2N3906 สามารถใช้งานได้อย่างกว้างขวางสำหรับการสลับและการขยายงานโครงสร้างของมันทำให้เหมาะอย่างยิ่งสำหรับการสลับแรงดันไฟฟ้าสูงและกระแสไฟฟ้าต่ำโดยเฉพาะอย่างยิ่งเมื่อทำงานภายในขีด จำกัด กระแส 200mAมันสามารถใช้ในวงจรที่จำเป็นต้องมีการขยายระดับต่ำที่สอดคล้องกันแม้ว่าขีด จำกัด การได้รับของมันหมายความว่ามันไม่เหมาะสำหรับการขยายงานหนักเนื่องจากธรรมชาติของ PNP จึงมักจะถูกเลือกเมื่อจำเป็นต้องมีการกำหนดค่าแบบย้อนกลับโพลาไรซ์ทำให้มันหลากหลายสำหรับแอพพลิเคชั่นพลังงานต่ำที่หลากหลายรวมถึงการควบคุมสัญญาณวงจร LED และไดรเวอร์มอเตอร์ปัจจุบัน

คำแนะนำเกี่ยวกับการใช้งาน 2N3906 เป็นสวิตช์

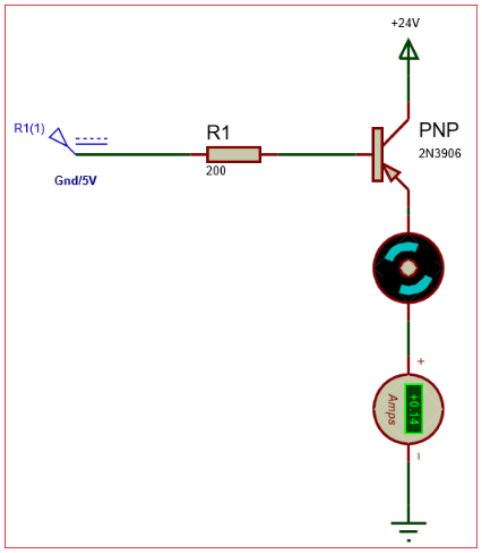

การใช้งาน 2N3906 เป็นสวิตช์ตรงไปตรงมาในการกำหนดค่า PNP มาตรฐานทรานซิสเตอร์มักจะ "เปิด" เมื่อพินฐานถูกต่อสายดินสถานะ "บน" เริ่มต้นนี้อนุญาตให้กระแสไหลจากตัวส่งไปยังตัวสะสมในการปิดสวิตช์ "ปิด" แหล่งแรงดันไฟฟ้าจะถูกนำไปใช้กับพินฐานซึ่งป้องกันไม่ให้กระแสไหลระหว่างตัวส่งสัญญาณและตัวสะสมการออกแบบนี้ช่วยในการควบคุมโหลดขนาดเล็กโดยไม่ต้องติดตั้งที่ซับซ้อน

เพื่อป้องกันทรานซิสเตอร์ในโหมดสวิตช์เป็นเรื่องปกติที่จะวางตัวต้านทานระหว่างฐานและอินพุตการควบคุมซึ่งคำนวณโดยใช้สูตร RB = VBE / IBตัวต้านทานนี้ช่วยให้มั่นใจได้ว่ากระแสที่ไหลไปยังพินฐานยังคงอยู่ในขอบเขตที่ปลอดภัยป้องกันความเสียหายที่อาจเกิดขึ้นกับทรานซิสเตอร์เมื่อกำหนดค่าด้วยตัวต้านทานนี้ 2N3906 สามารถควบคุมช่วงของอุปกรณ์ปัจจุบันได้อย่างน่าเชื่อถือเช่นมอเตอร์ขนาดเล็กหรือไฟ LED

ชิ้นส่วนที่มีข้อกำหนดที่คล้ายกันกับ 2N3906 ทรานซิสเตอร์

ชิ้นส่วนทางด้านขวามีข้อกำหนดคล้ายกับ ON Semiconductor 2N3906BU

ผู้ผลิต	2N3906BU	2N3906TA	2N3906TFR
บนเซมิคอนดักเตอร์	ผ่านรู	ผ่านรู	ผ่านรู
แพ็คเกจ / เคส	ถึง 226-3, ถึง 92-3	ถึง 226-3, TO-92-3 (ถึง -226AA)	ถึง 226-3, TO-92-3 (ถึง -226AA)
EMITTER COLLECTOR B.	40 V	40 V	40 V
Max Collector Curr	200 Ma	200 Ma	200 Ma
ความถี่ในการเปลี่ยน	250 MHz	250 MHz	250 MHz
Emitter นักสะสม S.	-400 mV	-400 mV	-250 mV
hfe min	100	100	100
Max Power dissipa	625 เมกะวัตต์	625 เมกะวัตต์	625 เมกะวัตต์

แอปพลิเคชันของ 2N3906 ทรานซิสเตอร์

การสลับพลังงานต่ำ

2N3906 นั้นใช้กันทั่วไปสำหรับการสลับโหลดกระแสไฟฟ้าแรงต่ำและแรงดันสูงเหมาะอย่างยิ่งสำหรับวงจรที่คุณต้องการสวิตช์ที่เชื่อถือได้ซึ่งไม่ได้ใช้พลังงานมากเช่นอาร์เรย์ LED หรือการควบคุมรีเลย์อย่างง่าย

การขยายสัญญาณ

อัตราขยายระดับปานกลางช่วยให้สามารถขยายสัญญาณในวงจรเสียงที่มีกำลังต่ำและการตั้งค่าการขยายขนาดเล็กอื่น ๆแม้ว่าจะไม่เหมาะสำหรับการขยายกำลังสูง แต่ก็เหมาะสำหรับการเพิ่มสัญญาณที่เล็กลงและสอดคล้องกัน

วงจรอินเวอร์เตอร์และตัวแปลง

การออกแบบ PNP ทำให้ 2N3906 มีประโยชน์ในวงจรอินเวอร์เตอร์และตัวแปลงโดยเฉพาะอย่างยิ่งเมื่อจำเป็นต้องมีการควบคุมทิศทางปัจจุบันสามารถตั้งค่าให้สลับกระแสรองรับฟังก์ชั่นการแปลงในการออกแบบการจัดการพลังงานอย่างง่าย

LED คู่หรือไฟกะพริบ

ทรานซิสเตอร์ยังสามารถใช้ในวงจรที่ออกแบบมาเพื่อแฟลชไฟ LED หรือหลอดไฟโดยการควบคุมการไหลของกระแสตามสัญญาณอินพุตจะสร้างเอฟเฟกต์กะพริบอย่างง่ายมีประโยชน์ในไฟแสดงสถานะหรือสัญญาณเตือน

การกำหนดค่าคู่ดาร์ลิ่งตัน

สำหรับแอพพลิเคชั่นที่ต้องการอัตราขยายที่สูงขึ้น 2N3906 สามารถจับคู่กับทรานซิสเตอร์อื่นในการกำหนดค่าดาร์ลิงตันการตั้งค่านี้จะขยายกระแสไฟฟ้าให้มากยิ่งขึ้นทำให้เป็นไปได้ที่จะขับเคลื่อนโหลดที่ใหญ่ขึ้นเล็กน้อยในขณะที่ยังคงประสิทธิภาพที่ดี

2N3906 ประเภทแพ็คเกจ

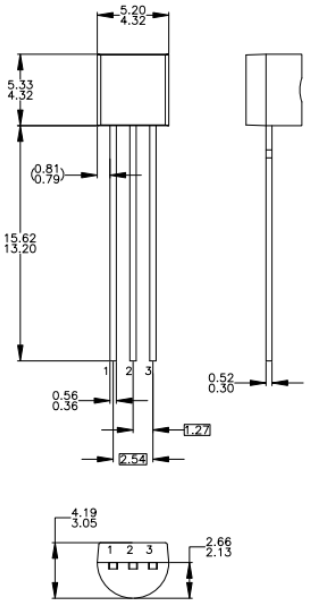

TO-92 (จำนวนมาก)

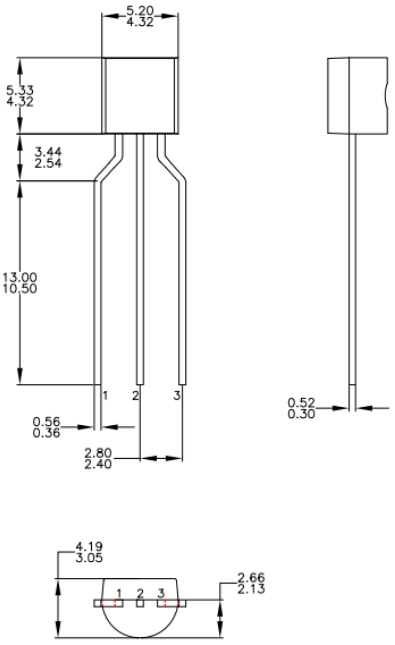

TO-92 (กระสุนเทปและรีล)

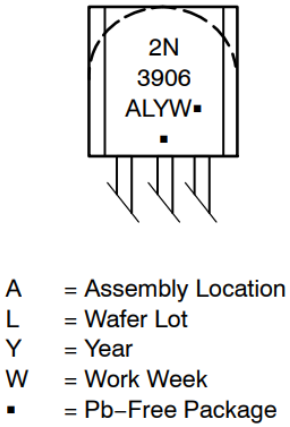

แผนภาพการทำเครื่องหมายสำหรับ 2N3906 ทรานซิสเตอร์

เกี่ยวกับผู้ผลิต 2N3906

ในเซมิคอนดักเตอร์ผู้ผลิตที่ได้รับการยอมรับอย่างกว้างขวางมุ่งเน้นไปที่การจัดหาโซลูชั่นพลังงานและการจัดการสัญญาณที่มีประสิทธิภาพผลิตภัณฑ์ของพวกเขารวมถึง 2N3906 ได้รับการออกแบบมาเพื่อตอบสนองความต้องการของแอพพลิเคชั่นที่หลากหลายตั้งแต่ยานยนต์และการสื่อสารไปจนถึงคอมพิวเตอร์อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคและระบบอุตสาหกรรมเป็นที่รู้จักในด้านนวัตกรรมและความมุ่งมั่นต่อคุณภาพบนเซมิคอนดักเตอร์นำเสนอส่วนประกอบที่เชื่อถือได้ซึ่งวิศวกรและนักออกแบบใช้ทั่วโลกเพื่อสร้างโซลูชั่นที่มีประสิทธิภาพและยั่งยืนการมุ่งเน้นไปที่ประสิทธิภาพการใช้พลังงานช่วยสนับสนุนโครงการที่เป็นมิตรกับสิ่งแวดล้อมและประหยัดพลังงานในหลายอุตสาหกรรม
