คำแนะนำที่สมบูรณ์เกี่ยวกับคอนโทรลเลอร์ TL494 PWM IC

คุณต้องการจัดการแอมพลิจูดสัญญาณดิจิตอลอย่างมีประสิทธิภาพในโครงการอิเล็กทรอนิกส์ของคุณหรือไม่?TL494 PWM Controller เป็นเครื่องมืออเนกประสงค์ที่ออกแบบมาเพื่อช่วยในการใช้งานอิเล็กทรอนิกส์ที่หลากหลายซึ่งนำเสนอชุดคุณสมบัติที่ครอบคลุมสำหรับการก่อสร้างวงจรควบคุม PWM ที่มีประสิทธิภาพวงจรรวมนี้ช่วยลดความซับซ้อนของงานที่ซับซ้อนในอุปกรณ์ที่ขับเคลื่อนด้วยระบบอิเล็กทรอนิกส์เพิ่มการทำงานและนวัตกรรมในโครงการของคุณ

แคตตาล็อก

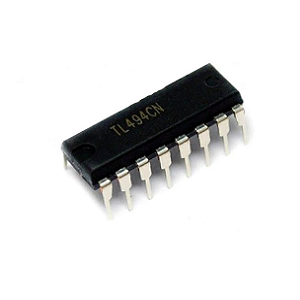

ภาพรวมของคอนโทรลเลอร์ TL494 PWM

ภายในภูมิทัศน์ของแหล่งจ่ายไฟสวิตช์โหมด TL494 คอนโทรลเลอร์ PWM ปรากฏเป็นส่วนประกอบที่ยืดหยุ่นซึ่งทำงานบนพื้นฐานของโหมดความถี่คงที่มองเห็นว่าเป็นโซลูชันชิปเดียวที่ครอบคลุมทุกอย่างมันรวบรวมส่วนประกอบทั้งหมดสำหรับการควบคุม PWM ที่มีประสิทธิภาพในแอปพลิเคชันแหล่งจ่ายไฟออสซิลเลเตอร์ที่ปรับได้บนชิปแนะนำความเป็นไปได้ของการควบคุมความถี่ที่แม่นยำเพื่อให้สอดคล้องกับความต้องการแอปพลิเคชันพิเศษการควบคุมที่ตายแล้วเพิ่มมิติอื่นช่วยลดการขาดทุนในการสลับการปรับปรุงประสิทธิภาพสำหรับแอปพลิเคชันที่มีเป้าหมายเพื่อเพิ่มการอนุรักษ์พลังงาน

คุณลักษณะที่โดดเด่นเพิ่มเติมของ TL494 คือ Flip-Flop แบบพัลส์-สเตอรี่ในการจัดการการกำหนดเส้นทางสัญญาณเอาต์พุตซึ่งมีผลต่อความยืดหยุ่นของการออกแบบพลังงานตัวควบคุม 5V ที่แม่นยำภายในชิปทำหน้าที่เป็นจุดอ้างอิงในระหว่างการพัฒนาและการทดสอบเพื่อให้มั่นใจว่าระบบความน่าเชื่อถือของระบบในสภาพโหลดที่แตกต่างกันIC รองรับโหมดเอาต์พุตทั้งแบบพุชและปลายเดี่ยวซึ่งรองรับแอพพลิเคชั่นที่หลากหลายความสามารถรอบตัวนี้ช่วยให้ TL494 พอดีกับการออกแบบที่หลากหลายตั้งแต่วงจรพลังงานที่ตรงไปตรงมาไปจนถึงสถาปัตยกรรมอุปทานพลังงานขั้นสูงความสามารถในการรวมเข้ากับการกำหนดค่าที่หลากหลายแสดงให้เห็นถึงการปฏิบัติจริงโดยเสนออิสระในการจัดลำดับความสำคัญของประสิทธิภาพหรือประสิทธิภาพด้วยคุณสมบัติที่ปรับได้เหล่านี้ TL494 ยังคงเป็นทางเลือกที่ได้รับความนิยมในอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัยส่งเสริมความก้าวหน้าในการจัดการพลังงานและระบบควบคุม

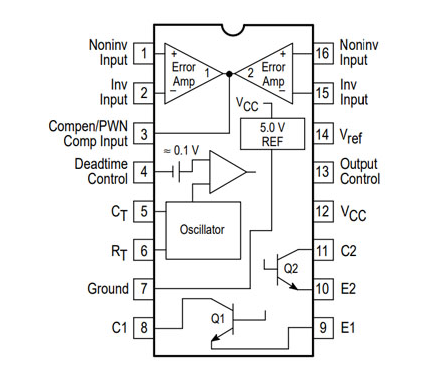

การกำหนดค่า PIN TL494

หมายเลขพิน	ชื่อพิน	คำอธิบาย
1	1in+	อินพุตที่ไม่กลับไปยังแอมพลิฟายเออร์ข้อผิดพลาด 1
2	1in-	การกลับเข้าสู่แอมพลิฟายเออร์ข้อผิดพลาด 1
3	ข้อเสนอแนะ	อินพุตพินสำหรับข้อเสนอแนะ
4	DTC	อินพุตตัวเปรียบเทียบการควบคุมแบบตายเวลา
5	CT	เทอร์มินัลตัวเก็บประจุที่ใช้ในการตั้งค่าความถี่ออสซิลเลเตอร์
6	RT	เทอร์มินัลตัวต้านทานที่ใช้ในการตั้งค่าความถี่ออสซิลเลเตอร์
7	gnd	หมุดกราวด์
8	C1	เทอร์มินัลสะสมของเอาท์พุท BJT 1
9	E1	เทอร์มินัล emitter ของเอาต์พุต BJT 1
10	E2	เทอร์มินัล emitter ของเอาท์พุท BJT 2
11	C2	เทอร์มินัลสะสมของเอาท์พุท BJT 2
12	VCC	อุปทานเชิงบวก
13	เอาต์พุต ctrl	เลือกเอาท์พุทเดี่ยว/คู่ขนานหรือแบบกด การดำเนินการ
14	ผู้อ้างอิง	เอาต์พุตควบคุม 5-V อ้างอิง
15	2 ใน	การกลับเข้าสู่แอมพลิฟายเออร์ข้อผิดพลาด 2
16	2in+	อินพุตที่ไม่กลับไปยังแอมพลิฟายเออร์ข้อผิดพลาด 2

โครงสร้างภายใน

ส่วนประกอบ	คำอธิบาย
แหล่งอ้างอิง 5V	ให้เอาต์พุต 5V ที่เสถียรโดยใช้หลักการ bandgap ใช้งานเมื่อ VCC เกิน 7.1Vมีอยู่ที่ PIN 14 (อ้างอิง) สำหรับภายในหรือ การใช้งานภายนอก
แอมพลิฟายเออร์ปฏิบัติการ	มีแอมพลิฟายเออร์สองตัวขับเคลื่อนโดยแหล่งจ่ายเดียวที่ แอมพลิฟายเออร์ส่งออกสัญญาณที่แข็งแกร่งขึ้นไปยัง pin comp ผ่านไดโอด สำหรับการควบคุมเพิ่มเติม
Sawtooth Oscillator	สร้างรูปคลื่นแรงดันไฟฟ้าระหว่าง 0.3V และ 3V ความถี่สามารถปรับได้โดยใช้ตัวต้านทานภายนอก (RT) และตัวเก็บประจุ (CT) ด้วยสูตร: F = 1 / (RT × CT)
ทริกเกอร์ชีพจร	ฟลิปฟล็อปทริกเกอร์ทรานซิสเตอร์เอาท์พุทหนึ่งตัวระหว่าง ขอบของสัญญาณเปรียบเทียบรีเซ็ตเมื่อเอาต์พุตเปรียบเทียบ ลดลงเป็นศูนย์
เครื่องเปรียบเทียบ	เปรียบเทียบสัญญาณ PIN Comp กับรูปคลื่น Sawtooth เอาท์พุทเป็นศูนย์หากแรงดันไฟเล็บสูงขึ้นและหนึ่งถ้าสัญญาณคอมพ์คือ สูงกว่า.
การควบคุมเวลาตาย	ตั้งค่าเวลาขั้นต่ำเมื่อไม่มีสัญญาณเอาต์พุตเกิดขึ้น ควบคุมผ่าน PIN 4 (DTC)รอบการทำงานสูงสุดเริ่มต้นคือ 45%;ลด 42% เมื่อ DTC เป็นศูนย์
แอมพลิฟายเออร์ข้อผิดพลาด	แอมพลิฟายเออร์ที่ได้รับสูงพร้อมช่วงอินพุตตั้งแต่ -0.3V ถึง 2V ด้านล่างแรงดันไฟฟ้าเอาต์พุตมีการใช้งานสูงสำหรับการควบคุม PWM และปรับ ขึ้นอยู่กับข้อเสนอแนะ
โหมดควบคุมเอาต์พุต	กำหนดค่าเอาต์พุตสำหรับปลายเดี่ยว (ซิงโครไนซ์) หรือ การดำเนินการแบบพุชพัล (สลับ)เป็นอิสระจาก oscillator หรือ flip-flop พวงมาลัย
ทรานซิสเตอร์เอาท์พุท	สามารถจมหรือแหล่งที่มาสูงสุด 200 mAแรงดันไฟฟ้าอิ่มตัว: <1.3V (โหมดสามัญทั่วไป) และ <2.5V (โหมดสามัญสามเหลี่ยม) การดำเนินงานที่มีประสิทธิภาพและเชื่อถือได้

ฟีเจอร์ TL494

•ให้เอาต์พุต PWM สองรายการพร้อมโหมดที่กำหนดค่าได้ (push-pull หรือปลายเดี่ยว)

•รวมถึงออสซิลเลเตอร์ความถี่คงที่และแอมป์ข้อผิดพลาดแบบบูรณาการ

•แหล่งอ้างอิง 5V ภายในสำหรับการทำงานที่เสถียร

•ทรานซิสเตอร์เอาท์พุทจัดการได้มากถึง 500 Ma จัดหาหรือจมกระแส

•ฟีเจอร์การล็อคแรงดันไฟฟ้าต่ำเพื่อความปลอดภัย

•การควบคุม PWM ในตัวพร้อมวงจรที่ครอบคลุม

•ออสซิลเลเตอร์บนชิปรองรับการทำงานหลักหรือการทำงานของทาส

•การควบคุมเวลาที่สามารถปรับได้สำหรับการกำหนดเวลาที่ยืดหยุ่น

•ลดความซับซ้อนของการซิงโครไนซ์วงจรภายนอก

•รุ่นที่พร้อมใช้งานยานยนต์ (คำนำหน้า NCV)

•ตัวเลือกบรรจุภัณฑ์ที่ไม่มีตะกั่ว

ข้อกำหนด TL494

พิมพ์	พารามิเตอร์
ช่วงแรงดันไฟฟ้า	7V ถึง 40V
จำนวนเอาต์พุต	2 เอาต์พุต
การสลับความถี่	300 kHz
วัฏจักรหน้าที่สูงสุด	45%
แรงดันเอาต์พุต	40 V
กระแสเอาต์พุต	200 Ma
กระแสเอาต์พุตสูงสุดสำหรับทั้งสอง PWMS	250 Ma
ช่วงอุณหภูมิ	-65 ° C ถึง 150 ° C
เวลาตก	40 ns
เวลาขึ้น	100 ns
แพ็คเกจที่มีอยู่	16-pin PDIP, TSSOP, SOIC, SOP

TL494 การจัดอันดับสูงสุดสัมบูรณ์

พารามิเตอร์	ขีด จำกัด สูงสุด	คำอธิบาย
แรงดันไฟฟ้า (VCC)	41 V	แรงดันไฟฟ้าต้องไม่เกิน 41 V เพื่อหลีกเลี่ยงความเสียหาย
แรงดันไฟฟ้าอินพุต (VI)	VCC + 0.3 V	แรงดันพินอินพุตจะต้องอยู่ภายใน 0.3 V เหนืออุปทาน แรงดันไฟฟ้า (VCC)
แรงดันเอาต์พุต (VO)	41 V	แรงดันเอาต์พุตที่สะสมของภายใน ทรานซิสเตอร์จะต้องอยู่ต่ำกว่า 41 V.
กระแสเอาต์พุต (IO)	250 Ma	กระแสสะสมของทรานซิสเตอร์ภายในต้องไม่ เกิน 250 Ma
ความร้อนบัดกรี	260 ° C (10 วินาที)	ความร้อนบัดกรีสูงสุดที่วัดได้ที่ 1.6 มม. (1/16 นิ้ว) จากร่างกาย IC จำกัด อยู่ที่ 10 วินาที
อุณหภูมิการจัดเก็บ (TSTG)	–65 ° C ถึง 150 ° C	ช่วงความปลอดภัยสำหรับการจัดเก็บ IC เพื่อหลีกเลี่ยงความเสียหายจาก อุณหภูมิสูง

TL494 เงื่อนไขการดำเนินงานที่แนะนำ

แรงดันไฟฟ้าและพารามิเตอร์ปัจจุบันที่แนะนำสำหรับการใช้งานวงจรรวม:

•ข้อเสนอแนะพินกระแส: จำกัด สูงสุด 0.3 Ma

•ความถี่ FOSC Oscillator: ปรับได้ภายในช่วง 1 kHz ถึง 300 kHz

•ตัวเก็บประจุกำหนดเวลา CT Oscillator: ควรมีค่าระหว่าง 0.47 NF และ 10,000 NF

•ตัวต้านทานเวลา RT oscillator: อาจแตกต่างกันระหว่าง 1.8 kΩและ 500 kΩ

•แรงดันไฟฟ้า VCC: ต้องอยู่ระหว่าง 7 V และ 40 V

•แรงดันไฟฟ้าอินพุต VI แอมพลิฟายเออร์: ควรอยู่ระหว่าง -0.3 V และ (VCC - 2 V)

•แรงดันไฟฟ้าสะสมทรานซิสเตอร์ VO: คงที่ 40 V โดยแต่ละทรานซิสเตอร์จะจัดการกระแสสะสมที่สูงถึง 200 mA

กลไกการทำงานของคอนโทรลเลอร์ PWM

TL494 ถูกสร้างขึ้นเพื่อจัดการเอาต์พุต PWM คู่ที่ช่ำชองที่ความถี่ที่สอดคล้องกับรอบการทำงานที่หลากหลายอุปกรณ์นี้ปรับการทำงานให้เหมาะสมโดยใช้ชุดส่วนประกอบน้อยที่สุดเช่นตัวต้านทานและตัวเก็บประจุเพื่อขับเคลื่อนออสซิลเลเตอร์ภายในสถาปัตยกรรมของมันรูปคลื่น Sawtooth นั้นมีความชำนาญเมื่อเทียบกับแรงดันไฟฟ้าควบคุมเพื่อผลิตเอาต์พุต PWM ซึ่งได้รับการจัดการอย่างเชี่ยวชาญโดยการหมุนแบบพัลส์แบบฟลอพการกำหนดเส้นทางเชิงกลยุทธ์นี้ช่วยเพิ่มประสิทธิภาพการปฏิบัติงานและการปรับตัวซึ่งสังเกตเห็นได้ชัดเจนในการใช้งานทางอิเล็กทรอนิกส์ที่ใช้งานได้จริงซึ่งมีการออกแบบที่คล่องตัวและโซลูชั่นที่ประหยัด

ความถี่ของออสซิลเลเตอร์มีผลต่อการควบคุมเวลาที่ตายแล้วและการสร้างสัญญาณ PWM ที่เสถียรโดยการเลือกค่าตัวต้านทานเฉพาะ (RT) และค่าตัวเก็บประจุ (CT) การควบคุมความถี่นี้เป็นไปได้อย่างแม่นยำการตัดสินใจครั้งนี้ส่งผลโดยตรงต่อการแก้ปัญหาและการตอบสนองของตัวควบคุม PWMการสำรวจอย่างละเอียดของวงจรกำหนดเวลาอิเล็กทรอนิกส์แสดงให้เห็นว่าการสอบเทียบ RT และ CT ช่วยให้บรรลุเป้าหมายเฉพาะในระบบที่ต้องมีการควบคุมที่แม่นยำตัวอย่างเช่นเมื่อพัฒนาแหล่งจ่ายไฟที่จัดลำดับความสำคัญของประสิทธิภาพให้ปรับพารามิเตอร์เหล่านี้อย่างระมัดระวังเพื่อให้ตรงตามข้อกำหนดเฉพาะในขณะที่สมดุลประสิทธิภาพกับประสิทธิภาพความร้อนโฟกัสที่พิถีพิถันนี้มักจะแยกการออกแบบที่ทนทานจากผู้อื่นในอุปกรณ์อิเล็กทรอนิกส์ที่ใช้งานได้

จะใช้คอนโทรลเลอร์ TL494 PWM ได้อย่างไร?

TL494 เป็นคอนโทรลเลอร์ PWM ที่หลากหลาย (การปรับความกว้างพัลส์) ที่ใช้กันอย่างแพร่หลายในแหล่งจ่ายไฟและตัวแปลง DC-DCมันให้การควบคุมพลังงานเอาต์พุตที่แม่นยำผ่านการรวมกันของคุณสมบัติที่สำคัญและการตั้งค่าที่กำหนดค่าได้นี่คือวิธีการตั้งค่าและใช้อย่างมีประสิทธิภาพเริ่มต้นด้วยการเชื่อมต่อหมุดอินพุตแบบกลับด้านของแอมพลิฟายเออร์ข้อผิดพลาดกับพื้นสิ่งนี้สร้างจุดอ้างอิงที่มั่นคงสำหรับการควบคุมหมุดอินพุตที่ไม่กลับด้านควรเชื่อมต่อกับพิน REF ซึ่งให้แรงดันอ้างอิง 5Vการตั้งค่านี้กำหนดแรงดันไฟฟ้าเป้าหมายที่ TL494 จะควบคุม

PIN DTC (Direct Current Control) และ PIN ข้อเสนอแนะช่วยปรับแต่งและทำให้ระบบมีเสถียรภาพPIN DTC ปรับรอบการทำงานของ PWM โดยตรงโดยเสนอวิธีง่ายๆในการปรับเปลี่ยนกำลังเอาต์พุตโดยไม่ต้องเปลี่ยนลูปข้อเสนอแนะขาตอบรับให้การตรวจสอบเอาต์พุตทำให้มั่นใจว่าระบบจะรักษาประสิทธิภาพที่สอดคล้องกันแม้จะมีการเปลี่ยนแปลงในการโหลดหรือแรงดันไฟฟ้าอินพุตหมุด 5 และ 6 ควบคุมความถี่ออสซิลเลเตอร์ซึ่งกำหนดความเร็วในการสลับของสัญญาณ PWMด้วยการเชื่อมต่อตัวต้านทานภายนอกและตัวเก็บประจุเข้ากับพินเหล่านี้คุณสามารถปรับความถี่เพื่อเพิ่มประสิทธิภาพให้เหมาะสมความถี่นี้ยังส่งผลต่อการออกแบบส่วนประกอบอื่น ๆ เช่นตัวเหนี่ยวนำและตัวเก็บประจุขนาดและประสิทธิภาพที่สมดุล

แอมพลิฟายเออร์ข้อผิดพลาดเป็นกุญแจสำคัญในการดำเนินการของ TL494มันเปรียบเทียบตัวอย่างของแรงดันเอาต์พุตกับการอ้างอิง 5V และปรับสัญญาณ PWM ตามลำดับระบบตอบรับนี้ช่วยให้มั่นใจได้ว่าเอาต์พุตจะมีความเสถียรภายใต้เงื่อนไขที่แตกต่างกันซึ่งให้การควบคุมพลังงานที่เชื่อถือได้ด้วยการกำหนดค่าที่เหมาะสมของหมุดและการตั้งค่า TL494 นำเสนอโซลูชันที่แข็งแกร่งและแม่นยำสำหรับแหล่งจ่ายไฟและแอปพลิเคชันตัวแปลง

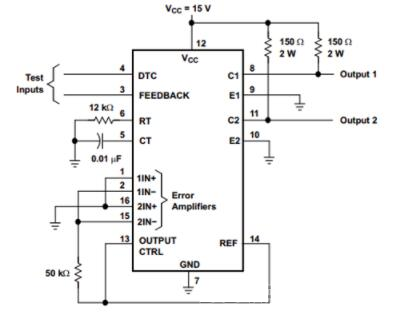

TL494 วงจรทดสอบ

แอปพลิเคชันของ TL494

•ไมโครอินเวอร์เตอร์สำหรับระบบพลังงานแสงอาทิตย์

•เครื่องซักผ้าตั้งแต่งบประมาณจนถึงระดับสูง

•จักรยานไฟฟ้า

•สัญญาณเตือนควัน

•อินเวอร์เตอร์สำหรับระบบพลังงานแสงอาทิตย์

•แหล่งจ่ายไฟ AC/DC ที่แยกได้พร้อมการแก้ไขปัจจัยกำลังมากกว่า 90 วัตต์

•โซลูชันพลังงาน AC/DC สำหรับโทรคมนาคมและเซิร์ฟเวอร์พร้อมตัวควบคุมคู่และคุณสมบัติอะนาล็อก

•คอมพิวเตอร์ส่วนบุคคลและแล็ปท็อป

•เตาอบไมโครเวฟในครัว

•แหล่งจ่ายไฟสำหรับเซิร์ฟเวอร์

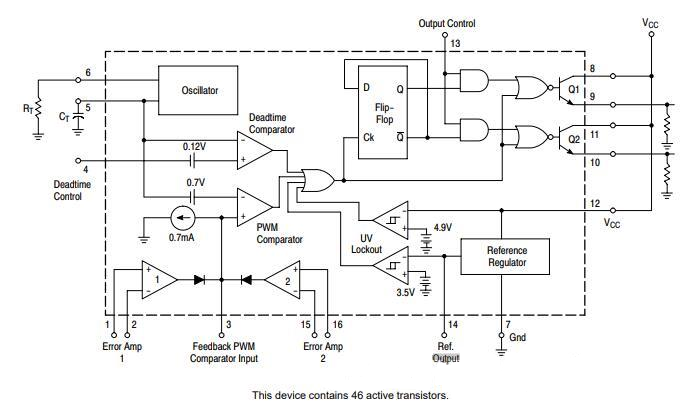

ไดอะแกรมวงจรของ TL494

แผนภาพวงจร TL494

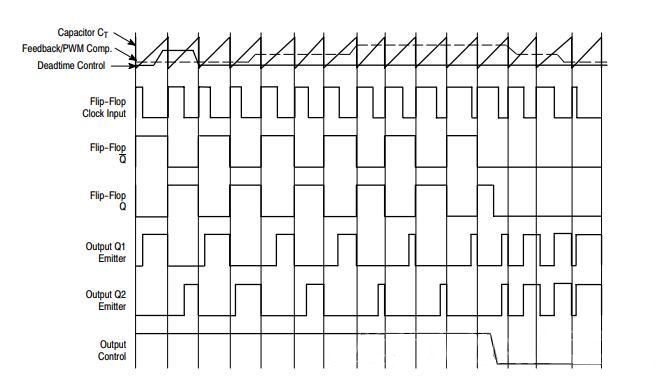

TL494 แผนภาพเวลา

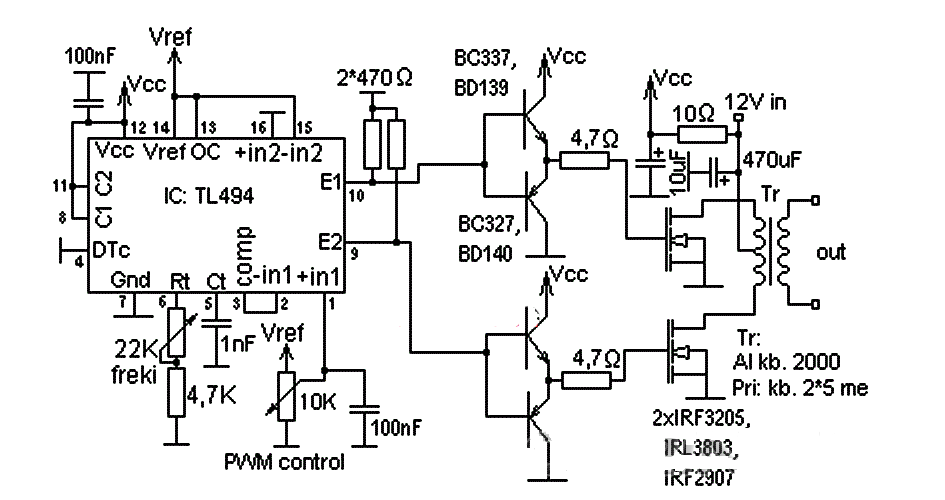

TL494 วงจรอินเวอร์เตอร์คลาสสิก

โมเดลที่เทียบเท่าและทางเลือก

- UC3843

- TL3842

- UC2842

- SG2524

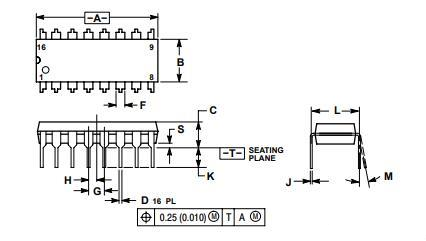

แพ็คเกจสำหรับ TL494

บทสรุป

คอนโทรลเลอร์ TL494 PWM เป็นเครื่องมือสำคัญที่ให้บริการโซลูชันที่ยืดหยุ่นสำหรับการจัดการและควบคุมพลังงานในแอพพลิเคชั่นอิเล็กทรอนิกส์ที่หลากหลายคุณสมบัติอาร์เรย์ของมันรวมถึงเอาต์พุต PWM คู่, ความถี่ออสซิลเลเตอร์ที่ปรับได้และการกำหนดค่าเอาต์พุตต่างๆทำให้เหมาะสำหรับการสร้างวงจรจ่ายไฟที่มีประสิทธิภาพและเชื่อถือได้ไม่ว่าคุณจะออกแบบอุปกรณ์ขนาดเล็กหรือระบบขนาดใหญ่ TL494 จะช่วยปรับปรุงงานที่ซับซ้อนส่งเสริมนวัตกรรมและเพิ่มประสิทธิภาพการทำงานของโครงการของคุณ
