คู่มือที่ครอบคลุมเกี่ยวกับการทดสอบความต่อเนื่องทางไฟฟ้า: เครื่องมือเทคนิคและแอปพลิเคชัน

การทดสอบความต่อเนื่องทางไฟฟ้าเป็นการตรวจสุขภาพที่สำคัญเพื่อให้แน่ใจว่าไฟฟ้าสามารถไหลผ่านวงจรและส่วนประกอบได้อย่างอิสระเช่นที่พบในอุปกรณ์ประจำวันและเครื่องจักรอุตสาหกรรมขนาดใหญ่คู่มือรายละเอียดนี้ดำดิ่งลงไปว่าทำไมการทดสอบความต่อเนื่องทางไฟฟ้าจึงมีความสำคัญวิธีการทำและเครื่องมือหลักที่ใช้เช่นผู้ทดสอบหลายมิติและผู้ทดสอบความต่อเนื่องโดยการอธิบายขั้นตอนการทดสอบและการใช้งานในการทำให้ระบบทำงานได้อย่างราบรื่นและปลอดภัยบทความนี้มีจุดมุ่งหมายเพื่อแสดงให้เห็นว่าการทดสอบนี้มีความสำคัญเพียงใดเพื่อป้องกันความล้มเหลวและตรวจสอบให้แน่ใจว่าการตั้งค่าไฟฟ้าทำงานได้ดี

แคตตาล็อก

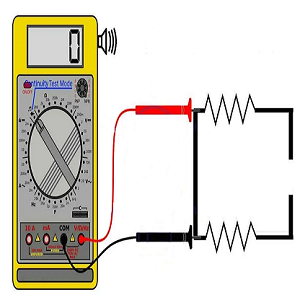

ภาพรวมของคำอธิบายการทดสอบความต่อเนื่องทางไฟฟ้า

การทดสอบความต่อเนื่องทางไฟฟ้าเป็นเทคนิคการวินิจฉัยที่ใช้ในการตรวจสอบว่าวงจรไฟฟ้าหรือส่วนประกอบสามารถอนุญาตให้ไหลเวียนของกระแสอย่างต่อเนื่องหรือไม่การทดสอบนี้ประเมินความสมบูรณ์ของวงจรเพื่อให้มั่นใจว่าไฟฟ้าสามารถเดินทางผ่านได้โดยไม่ต้องหยุดพักหรือผิดพลาดกระบวนการนี้เกี่ยวข้องกับการใช้เครื่องมือพิเศษเช่นผู้ทดสอบหลายมิติหรือผู้ทดสอบความต่อเนื่องซึ่งแนะนำกระแสไฟฟ้าขนาดเล็กหรือแรงดันไฟฟ้าเข้าสู่วงจรและตรวจสอบพฤติกรรมของมันวงจรที่สมบูรณ์ซึ่งกระแสไฟฟ้าที่ไม่มีการหยุดชะงักถือว่าเป็น "ต่อเนื่อง" ในขณะที่การหยุดชะงักใด ๆ ที่เกิดจากการหยุดพักการเชื่อมต่อที่หลวมหรือความผิดพลาดบ่งบอกถึงการสูญเสียความต่อเนื่องเทคนิคนี้มีประโยชน์สำหรับการกำหนดความสมบูรณ์ของการทำงานของส่วนประกอบไฟฟ้าต่างๆเช่นสวิตช์ฟิวส์สายและการเชื่อมต่อการทดสอบความต่อเนื่องมักจะแสดงในแผนผังไฟฟ้าด้วยสัญลักษณ์เฉพาะทำให้ช่างเทคนิคสามารถระบุจุดสำหรับการตรวจสอบได้อย่างง่ายดายวิธีการที่ตรงไปตรงมาและไม่รุกรานนี้ใช้ในระบบไฟฟ้าที่เรียบง่ายและซับซ้อนเนื่องจากจะให้ข้อเสนอแนะทันทีว่าวงจรทำงานได้ตามที่ตั้งใจไว้หรือไม่โดยรวมแล้วการทดสอบความต่อเนื่องทางไฟฟ้าทำหน้าที่เป็นขั้นตอนแรกในการระบุและแก้ไขปัญหาภายในระบบไฟฟ้าทำให้เป็นแกนหลักของการบำรุงรักษาที่มีประสิทธิภาพและแนวทางปฏิบัติในการแก้ไขปัญหา

วัตถุประสงค์ของการทดสอบความต่อเนื่องทางไฟฟ้า

วัตถุประสงค์หลักของการทดสอบความต่อเนื่องทางไฟฟ้าคือเพื่อให้แน่ใจว่าความน่าเชื่อถือและการทำงานของวงจรไฟฟ้าและส่วนประกอบโดยการพิจารณาว่าวงจรช่วยให้การไหลของกระแสอย่างต่อเนื่องการทดสอบนี้ช่วยระบุปัญหาเช่นการหยุดพักการเชื่อมต่อแบบหลวมหรือส่วนประกอบที่ผิดพลาดซึ่งอาจส่งผลต่อประสิทธิภาพของระบบการทดสอบความต่อเนื่องมีบทบาทในการบำรุงรักษาตามปกติโดยการตรวจสอบความสมบูรณ์ของระบบไฟฟ้าเพื่อให้มั่นใจว่าพวกเขาสามารถใช้งานได้ตามที่ออกแบบมานอกจากนี้ยังช่วยป้องกันปัญหาที่มีขนาดใหญ่ขึ้นโดยการตรวจจับความผิดพลาดที่อาจเกิดขึ้นในช่วงต้นหลีกเลี่ยงการซ่อมแซมที่มีราคาแพงความเสียหายของอุปกรณ์หรือแม้กระทั่งสถานการณ์ที่เป็นอันตรายเช่นไฟไฟฟ้าในการแก้ไขปัญหาสถานการณ์การทดสอบความต่อเนื่องทำให้กระบวนการวินิจฉัยง่ายขึ้นโดยการระบุตำแหน่งที่แน่นอนของปัญหาทำให้สามารถมุ่งเน้นไปที่พื้นที่เฉพาะแทนที่จะทำการตรวจสอบอย่างกว้างขวางนอกจากนี้ยังช่วยให้มั่นใจถึงความปลอดภัยในระหว่างการซ่อมแซมไฟฟ้าโดยยืนยันว่าวงจรจะถูกยกเลิกการใช้พลังงานอย่างเหมาะสมก่อนที่งานจะเริ่มขึ้นในการตั้งค่าการผลิตและการควบคุมคุณภาพการทดสอบความต่อเนื่องจะใช้เพื่อตรวจสอบว่าส่วนประกอบไฟฟ้าที่สร้างขึ้นใหม่เป็นไปตามมาตรฐานประสิทธิภาพวัตถุประสงค์ของการทดสอบความต่อเนื่องขยายเกินกว่าการระบุความผิดพลาดเท่านั้นมันยังช่วยให้มั่นใจได้ถึงความน่าเชื่อถือของระบบปรับปรุงความปลอดภัยและลดการหยุดทำงานในการใช้งานที่อยู่อาศัยและอุตสาหกรรม

ความสำคัญของการทดสอบความต่อเนื่องทางไฟฟ้าในการบำรุงรักษาและการแก้ไขปัญหา

การทดสอบความต่อเนื่องทางไฟฟ้าเป็นสิ่งจำเป็นสำหรับการบำรุงรักษาและการแก้ไขปัญหาของวงจรไฟฟ้าเนื่องจากช่วยให้มั่นใจถึงความปลอดภัยความน่าเชื่อถือและประสิทธิภาพของระบบเหล่านี้การบำรุงรักษาปกติขึ้นอยู่กับการทดสอบอย่างต่อเนื่องเพื่อประเมินความสมบูรณ์ของวงจรและระบุความผิดพลาดที่อาจเกิดขึ้นก่อนที่พวกเขาจะพัฒนาเป็นประเด็นสำคัญโดยการตรวจจับปัญหาเชิงรุกเช่นการเชื่อมต่อที่หลวมสายสึกกร่อนหรือส่วนประกอบที่ขาดการทดสอบความต่อเนื่องช่วยลดความเสี่ยงของความล้มเหลวที่ไม่คาดคิดซึ่งอาจนำไปสู่การซ่อมแซมที่มีราคาแพงการหยุดทำงานหรืออันตรายด้านความปลอดภัยในระหว่างการแก้ไขปัญหาการทดสอบความต่อเนื่องเป็นเครื่องมือวินิจฉัยที่สำคัญที่ช่วยระบุสาเหตุของการทำงานผิดปกติของวงจรแทนที่จะเปลี่ยนองค์ประกอบหลายอย่างโดยไม่จำเป็นคุณสามารถใช้การทดสอบความต่อเนื่องเพื่อแยกตำแหน่งที่แน่นอนของความผิดปกติประหยัดเวลาและทรัพยากรการทดสอบความต่อเนื่องช่วยเพิ่มความปลอดภัยทางไฟฟ้าโดยการตรวจสอบว่าวงจรถูกยกเลิกการให้พลังงานก่อนที่จะเริ่มการบำรุงรักษาหรือซ่อมแซมลดความเสี่ยงของการกระแทกโดยไม่ตั้งใจในระบบที่ซับซ้อนซึ่งหลายวงจรมีปฏิสัมพันธ์การทดสอบความต่อเนื่องทำให้มั่นใจได้ว่าแต่ละเส้นทางจะทำงานได้อย่างถูกต้องป้องกันไม่ให้เกิดความล้มเหลวความสำคัญของมันครอบคลุมไปถึงการใช้งานที่หลากหลายตั้งแต่การซ่อมแซมไฟฟ้าที่บ้านไปจนถึงการบำรุงรักษาระบบอุตสาหกรรม

ภาพรวมของเครื่องทดสอบความต่อเนื่องทางไฟฟ้า

เครื่องทดสอบความต่อเนื่องเป็นเครื่องมือวินิจฉัยที่ออกแบบมาเพื่อตรวจสอบว่าวงจรไฟฟ้าเป็นเส้นทางที่สมบูรณ์และไม่แตกหักหรือไม่โดยทั่วไปจะประกอบด้วยโพรบตะกั่วทดสอบและตัวบ่งชี้เช่นแสงหรือออดที่เปิดใช้งานเมื่อวงจรต่อเนื่องเครื่องมือนี้มีบทบาทในการระบุตัวแบ่งการเชื่อมต่อที่หลวมหรือความผิดพลาดในการเดินสายเพื่อให้แน่ใจว่าไฟฟ้าสามารถไหลได้อย่างต่อเนื่องระหว่างสองจุดความเรียบง่ายและประสิทธิภาพทำให้เป็นสินทรัพย์ที่มีค่าซึ่งทำงานกับระบบไฟฟ้าในขณะที่มันไม่ได้ออกแบบมาเพื่อวัดแรงดันไฟฟ้าความต้านทานหรือกระแสไฟฟ้าการมุ่งเน้นที่เป็นเอกเทศในความต่อเนื่องให้วิธีที่รวดเร็วเชื่อถือได้และปลอดภัยในการแก้ไขปัญหาวงจรสิ่งนี้ทำให้มีประโยชน์ในระหว่างการซ่อมแซมการประกอบหรือการบำรุงรักษาอุปกรณ์ไฟฟ้าตั้งแต่เครื่องใช้ในบ้านไปจนถึงเครื่องจักรอุตสาหกรรมผู้ทดสอบความต่อเนื่องมีความหลากหลายและมาในรูปแบบต่าง ๆ รวมถึงผู้ทดสอบสไตล์ปากกาและผู้ที่รวมเข้ากับมัลติมิเตอร์แม้จะมีการออกแบบขั้นพื้นฐาน แต่เครื่องมือนี้มีประสิทธิภาพสูงและทำให้มั่นใจได้ว่าระบบไฟฟ้าทำงานได้อย่างปลอดภัยและมีประสิทธิภาพ

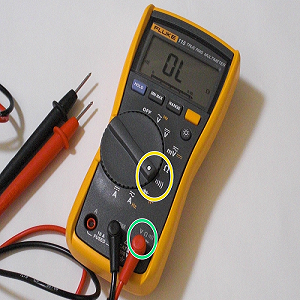

รูปที่ 2 เครื่องทดสอบความต่อเนื่องทางไฟฟ้า

ส่วนประกอบและฟังก์ชั่น

เครื่องทดสอบความต่อเนื่องเป็นอุปกรณ์ที่ตรงไปตรงมาซึ่งประกอบด้วยส่วนประกอบสำคัญสองสามชิ้นที่ทำงานร่วมกันเพื่อตรวจสอบการมีอยู่ของเส้นทางไฟฟ้าที่ไม่แตกหักชิ้นส่วนหลักรวมถึงโพรบสำหรับการติดต่อจุดหนึ่งของวงจรตะกั่วทดสอบ (มักจะมีคลิปจระเข้) เพื่อเชื่อมต่อกับจุดอื่นและกลไกตัวบ่งชี้เช่นไฟ LED หรือเสียงกริ่งที่ได้ยินได้เมื่อโพรบถูกวางไว้ที่ปลายสองด้านของวงจรเครื่องทดสอบจะส่งสัญญาณขนาดเล็กกระแสต่ำผ่านวงจรหากวงจรเสร็จสมบูรณ์และมีความต่อเนื่องสัญญาณจะไหลอย่างอิสระทำให้ตัวบ่งชี้สว่างขึ้นหรือปล่อยเสียงหากวงจรแตกตัวทดสอบจะยังคงเงียบและมืดการแจ้งเตือนปัญหาบางรุ่นอาจมีคุณสมบัติเพิ่มเติมเช่นช่องใส่แบตเตอรี่เพื่อเพิ่มกำลังอุปกรณ์หรือการป้องกันการโอเวอร์โหลดเพื่อความปลอดภัยในระหว่างการใช้งานแม้จะมีความเรียบง่าย แต่ผู้ทดสอบความต่อเนื่องก็มีประสิทธิภาพสูงสำหรับการระบุปัญหาในการเดินสายไฟฟ้าสวิตช์ฟิวส์และส่วนประกอบอื่น ๆฟังก์ชั่นของพวกเขาขึ้นอยู่กับการตรวจจับเส้นทางที่สมบูรณ์สำหรับปัจจุบันทำให้พวกเขาปลอดภัยใช้งานง่ายและมีค่าสำหรับการแก้ไขปัญหาระบบไฟฟ้าอย่างรวดเร็วและแม่นยำ

มันแตกต่างจากอุปกรณ์ทดสอบอื่น ๆ อย่างไร

ผู้ทดสอบความต่อเนื่องแตกต่างจากอุปกรณ์ทดสอบไฟฟ้าอื่น ๆ ในแง่ของวัตถุประสงค์การทำงานและความซับซ้อนซึ่งแตกต่างจาก multimeters ซึ่งสามารถวัดแรงดันไฟฟ้าความต้านทานและปัจจุบันหรือผู้ทดสอบฉนวนที่ออกแบบมาเพื่อตรวจสอบความสมบูรณ์ของวัสดุฉนวนผู้ทดสอบความต่อเนื่องทำหน้าที่วัตถุประสงค์เดียวที่มุ่งเน้น: ระบุว่าวงจรนั้นสมบูรณ์หรือแตกหักความเรียบง่ายนี้ช่วยให้การทำงานได้เร็วขึ้นและใช้งานง่ายมากขึ้นทำให้เป็นเครื่องมือที่เหมาะสำหรับการแก้ไขปัญหาอย่างรวดเร็วในขณะที่อุปกรณ์เช่นตัวหนีบมิเตอร์หรือเครื่องทดสอบแรงดันไฟฟ้าต้องการความรู้ทางเทคนิคในระดับที่สูงขึ้นเพื่อตีความการอ่านผู้ทดสอบความต่อเนื่องให้ข้อเสนอแนะที่ตรงไปตรงมาโดยทั่วไปในรูปแบบของแสงหรือเสียงซึ่งแม้แต่ผู้เริ่มต้นก็สามารถเข้าใจได้ง่ายความแตกต่างอีกประการหนึ่งอยู่ในความปลอดภัยและการใช้งานผู้ทดสอบความต่อเนื่องทำงานกับกระแสที่ต่ำมากลดความเสี่ยงของการกระแทกอุบัติเหตุหรือความเสียหายต่อส่วนประกอบอิเล็กทรอนิกส์ที่ละเอียดอ่อนการออกแบบขนาดกะทัดรัดและน้ำหนักเบาช่วยเพิ่มความสามารถในการพกพาทำให้สามารถใช้งานได้อย่างสะดวกในพื้นที่แคบหรือการซ่อมแซมในสถานที่ในขณะที่เครื่องมือทดสอบอื่น ๆ มีความจำเป็นสำหรับการวินิจฉัยและการวัดขั้นสูงมากขึ้นความเรียบง่ายและประสิทธิภาพของผู้ทดสอบความต่อเนื่องทำให้เป็นตัวเลือกที่ต้องการสำหรับการระบุตัวแบ่งการเดินสายการตรวจสอบสวิตช์หรือตรวจสอบการเชื่อมต่อในระบบไฟฟ้าที่หลากหลาย

ภาพรวมของมัลติมิเตอร์

มัลติมิเตอร์เป็นอุปกรณ์อิเล็กทรอนิกส์อเนกประสงค์และมัลติฟังก์ชั่นที่ใช้ในการวัดคุณสมบัติทางไฟฟ้าที่หลากหลายรวมถึงแรงดันไฟฟ้ากระแสและความต้านทานมันเป็นเครื่องมือสำคัญที่นำเสนอการวินิจฉัยที่แม่นยำสำหรับระบบไฟฟ้าและอิเล็กทรอนิกส์มัลติมิเตอร์มีสองประเภทหลัก: ดิจิตอลและอะนาล็อกแต่ละการจัดเลี้ยงตามการตั้งค่าและแอพพลิเคชั่นเฉพาะหนึ่งในคุณสมบัติที่สำคัญที่สุดของมัลติมิเตอร์คือความสามารถในการทดสอบความต่อเนื่องซึ่งช่วยให้สามารถตรวจสอบได้ว่าวงจรไฟฟ้าเสร็จสมบูรณ์หรือถูกขัดจังหวะซึ่งแตกต่างจากผู้ทดสอบความต่อเนื่องโดยเฉพาะ Multimeters นำเสนอประโยชน์เพิ่มเติมของการวัดพารามิเตอร์อื่น ๆ ทำให้พวกเขาเป็นเครื่องมือที่ครอบคลุมมากขึ้นสำหรับการวินิจฉัยและซ่อมแซมปัญหาไฟฟ้าไม่ว่าจะเป็นการทดสอบการเดินสายของครัวเรือนวงจรยานยนต์หรือส่วนประกอบอิเล็กทรอนิกส์มัลติมิเตอร์นั้นมีค่าสำหรับความแม่นยำและความคล่องตัวโมเดลดิจิตอลที่ทันสมัยหลายรุ่นรวมถึงคุณสมบัติเพิ่มเติมเช่นการจัดเก็บข้อมูลอัตโนมัติและการป้องกันการโอเวอร์โหลดเพิ่มการทำงานต่อไปด้วยมัลติมิเตอร์คุณสามารถแก้ไขปัญหาได้หลากหลายตั้งแต่การระบุส่วนประกอบที่ผิดพลาดไปจนถึงการสร้างระดับแรงดันไฟฟ้าที่เหมาะสมในระบบที่ซับซ้อน

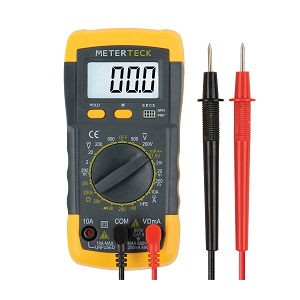

รูปที่ 3. มัลติมิเตอร์

คุณสมบัติในการทดสอบความต่อเนื่อง

มัลติมิเตอร์รวมถึงคุณสมบัติหลายอย่างที่ทำให้มีประสิทธิภาพสูงสำหรับการทดสอบความต่อเนื่องโดยรวมการทำงานของเครื่องทดสอบความต่อเนื่องโดยเฉพาะกับความสามารถรอบตัวของความสามารถในการวัดเพิ่มเติมในโหมดความต่อเนื่องมัลติมิเตอร์จะส่งกระแสไฟฟ้าขนาดเล็กผ่านวงจรที่ถูกทดสอบหากวงจรเสร็จสมบูรณ์มันจะส่งเสียงบี๊บที่ได้ยินได้หรือแสดงการอ่านบนหน้าจอเพื่อแสดงถึงความต่อเนื่องข้อเสนอแนะที่ได้ยินได้นี้มีประโยชน์อย่างยิ่งสำหรับการทำงานแบบแฮนด์ฟรีในสถานการณ์ที่การยืนยันภาพเป็นเรื่องยากโดยเฉพาะอย่างยิ่งมัลติมิเตอร์ดิจิตอลยอดเยี่ยมในการทดสอบความต่อเนื่องเนื่องจากความแม่นยำและความสะดวกในการใช้งานคุณสมบัติเช่นการปรับอัตโนมัติให้แน่ใจว่าอุปกรณ์จะปรับการตั้งค่าที่ถูกต้องโดยอัตโนมัติในขณะที่หน้าจอด้านหลังและการออกแบบตามหลักสรีรศาสตร์ทำให้การทำงานตรงไปตรงมาแม้ในสภาพแวดล้อมที่ท้าทายหลายมัลติมิเตอร์รวมถึงการป้องกันโอเวอร์โหลดเพื่อปกป้องอุปกรณ์และวงจรที่ถูกทดสอบเมื่อเปรียบเทียบกับเครื่องทดสอบความต่อเนื่องแบบสแตนด์อโลนมัลติมิเตอร์ให้บริบทเพิ่มเติมเช่นระดับความต้านทานของวงจรซึ่งสามารถช่วยวินิจฉัยความต่อเนื่องบางส่วนหรือระบุการเชื่อมต่อที่อ่อนแอด้วยการรวมการทดสอบความต่อเนื่องเข้ากับเครื่องมือมัลติฟังก์ชั่นมัลติมิเตอร์ให้ความสะดวกสบายความแม่นยำและความน่าเชื่อถือสำหรับงานการแก้ไขปัญหาไฟฟ้าที่หลากหลาย

ความแตกต่างระหว่างโมเดลดิจิตอลและแบบอะนาล็อก

มัลติมิเตอร์ดิจิตอลและอะนาล็อกแตกต่างกันในการดำเนินการจอแสดงผลและประสิทธิภาพโดยรวมแต่ละข้อเสนอข้อได้เปรียบที่แตกต่างกันสำหรับการทดสอบความต่อเนื่องและการวินิจฉัยไฟฟ้าทั่วไปDigital Multimeters (DMMS) มีหน้าจอดิจิตอลที่ให้ผลลัพธ์ตัวเลขที่แม่นยำและอ่านง่ายพวกเขามักจะติดตั้งคุณสมบัติขั้นสูงเช่นการต่าง ๆ อัตโนมัติเสียงบี๊บต่อเนื่องและการป้องกันการโอเวอร์โหลดทำให้พวกเขาใช้งานง่ายและเหมาะสำหรับงานที่หลากหลายความแม่นยำและความสามารถในการวัดกระแสต่ำหรือระดับความต้านทานทำให้พวกเขาเป็นตัวเลือกที่ต้องการสำหรับมืออาชีพในทางกลับกันแบบอะนาล็อกมัลติมิเตอร์ใช้เข็มเพื่อแสดงการอ่านในระดับที่สำเร็จการศึกษาในขณะที่พวกเขาอาจขาดคุณสมบัติขั้นสูงบางอย่างของคู่ดิจิตอลของพวกเขาพวกเขาเก่งในการให้ข้อเสนอแนะการมองเห็นแบบเรียลไทม์ซึ่งอาจเป็นประโยชน์สำหรับการสังเกตแนวโน้มเช่นระดับแรงดันไฟฟ้าที่ผันผวนอย่างไรก็ตามโมเดลอะนาล็อกอาจมีความแม่นยำน้อยกว่าและยากต่อการอ่านโดยเฉพาะอย่างยิ่งสำหรับผู้เริ่มต้นเมื่อพูดถึงการทดสอบอย่างต่อเนื่องหลายมิเตอร์ดิจิตอลมักจะมีประสิทธิภาพและใช้งานง่ายขึ้นด้วยตัวบ่งชี้เสียงและความไวสูงในทางตรงกันข้ามโมเดลอะนาล็อกนั้นเหมาะสมกว่าสำหรับงานที่ต้องการการตรวจสอบการเปลี่ยนแปลงอย่างค่อยเป็นค่อยไปโดยให้ประสบการณ์ที่สัมผัสได้และภาพมากขึ้น

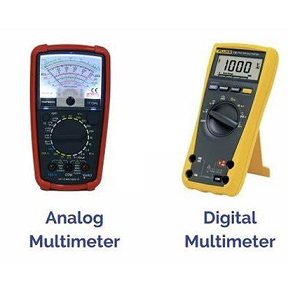

รูปที่ 4. รุ่นดิจิตอลและแบบอะนาล็อก

ขั้นตอนในการใช้เครื่องทดสอบความต่อเนื่อง

ขั้นตอนที่ 1: ตรวจสอบผู้ทดสอบ

ก่อนที่จะใช้เครื่องทดสอบความต่อเนื่องเป็นสิ่งสำคัญเพื่อให้แน่ใจว่าอุปกรณ์นั้นทำงานได้อย่างถูกต้องเริ่มต้นด้วยการตรวจสอบเครื่องทดสอบสำหรับสัญญาณที่มองเห็นได้ของความเสียหายหรือการสึกหรอเช่นสายไฟหลุดหรือส่วนประกอบที่หลวมหากเครื่องทดสอบใช้พลังงานจากแบตเตอรี่ตรวจสอบว่าแบตเตอรี่ชาร์จหรือมีกำลังเพียงพอในการทำงานแบตเตอรี่ต่ำอาจทำให้ผู้ทดสอบให้ผลลัพธ์ที่ไม่น่าเชื่อถือหรือไม่สามารถทำงานได้โดยสิ้นเชิงถัดไปยืนยันว่าการตั้งค่าของอุปกรณ์ได้รับการกำหนดค่าอย่างถูกต้องตามคำแนะนำของผู้ผลิตผู้ทดสอบหลายคนรวมถึงคุณสมบัติการทดสอบตนเองหรือกระบวนการสอบเทียบที่กำหนดใช้สิ่งเหล่านี้เพื่อตรวจสอบว่าผู้ทดสอบอยู่ในสภาพการทำงานก่อนดำเนินการการทำตามขั้นตอนเบื้องต้นนี้ช่วยให้มั่นใจได้ถึงความถูกต้องของการอ่านของคุณและป้องกันการวินิจฉัยผิดพลาดของปัญหาวงจร

ขั้นตอนที่ 2: ระบุจุดทดสอบ

ขั้นตอนต่อไปเกี่ยวข้องกับการระบุจุดเฉพาะในวงจรที่คุณตั้งใจจะทดสอบความต่อเนื่องจุดเหล่านี้อาจรวมถึงตัวเชื่อมต่อเทอร์มินัลสวิตช์หรือทางแยกสายไฟในการทำสิ่งนี้ได้อย่างมีประสิทธิภาพปรึกษาไดอะแกรมวงจรหรือแผนผังสายไฟหากมีอยู่เนื่องจากสามารถให้ความเข้าใจที่ชัดเจนเกี่ยวกับเค้าโครงวงจรสิ่งนี้มีประโยชน์ในระบบที่ซับซ้อนที่มีหลายเส้นทางและส่วนประกอบวางแผนสำหรับการทดสอบแต่ละจุดอย่างเป็นระบบดังนั้นคุณจะไม่ข้ามหรือมองข้ามส่วนใดส่วนหนึ่งของวงจรการรู้ว่าการทดสอบจะนำไปสู่การคาดเดาน้อยที่สุดและทำให้มั่นใจได้ว่ากระบวนการทดสอบนั้นมีประสิทธิภาพและละเอียดถี่ถ้วน

ขั้นตอนที่ 3: ใช้โอกาสในการทดสอบ

เมื่อคุณระบุจุดทดสอบแล้วให้วางตำแหน่งการทดสอบบนจุดที่กำหนดในวงจรโดยทั่วไปแล้วผู้ทดสอบความต่อเนื่องจะมีสองโอกาสในการขาย: หนึ่งสีแดง (บวก) และหนึ่งสีดำ (ลบ) ซึ่งช่วยให้มั่นใจว่าการวางแนวและการระบุที่เหมาะสมแนบโอกาสในการขายอย่างระมัดระวังกับส่วนประกอบที่ถูกทดสอบตรวจสอบให้แน่ใจว่าพวกเขากำลังติดต่อที่มั่นคงและมั่นคงการติดต่อแบบหลวมหรือไม่เหมาะสมอาจส่งผลให้การอ่านเท็จนำไปสู่ข้อสรุปที่ไม่ถูกต้องเกี่ยวกับสถานะของวงจรในบางกรณีคุณอาจต้องใช้แคลมป์หรือโพรบเพื่อการเชื่อมต่อที่ปลอดภัยยิ่งขึ้นโดยเฉพาะอย่างยิ่งหากคุณทำงานในพื้นที่แคบ ๆ หรือทดสอบส่วนประกอบหลายอย่างโดยการใช้โอกาสในการขายอย่างแม่นยำคุณจะลดความเสี่ยงของข้อผิดพลาดและเพิ่มความน่าเชื่อถือของผลการทดสอบของคุณ

ขั้นตอนที่ 4: ตีความข้อเสนอแนะ

หลังจากใช้โอกาสในการทดสอบให้สังเกตข้อเสนอแนะที่ได้รับจากผู้ทดสอบความต่อเนื่องผู้ทดสอบส่วนใหญ่ใช้สัญญาณเสียงเช่นเสียงบี๊บคงที่หรือตัวบ่งชี้ภาพเช่นแสงหรือจอแสดงผลดิจิตอลเพื่อถ่ายทอดว่าวงจรเสร็จสมบูรณ์หรือไม่เสียงบี๊บอย่างต่อเนื่องหรือตัวบ่งชี้ที่มีแสงสว่างมักจะบ่งบอกว่ามีเส้นทางไฟฟ้าที่ไม่แตกหักระหว่างจุดทดสอบซึ่งบ่งบอกถึงความต่อเนื่องที่เหมาะสมในทางกลับกันการขาดเสียงบี๊บแสงหรือข้อเสนอแนะอื่น ๆ โดยทั่วไปหมายความว่ามีการแบ่งวงจรเช่นลวดที่เสียหายหรือการเชื่อมต่อที่ผิดพลาดในผู้ทดสอบขั้นสูงบางคนจอแสดงผลอาจให้ข้อมูลเพิ่มเติมเช่นค่าความต้านทานเพื่อช่วยวินิจฉัยปัญหาเพิ่มเติมสังเกตข้อเสนอแนะอย่างระมัดระวังและหากจำเป็นตรวจสอบผลลัพธ์อีกครั้งโดยการทดสอบจุดเดียวกันอีกครั้งเพื่อแยกแยะความไม่สอดคล้องกันใด ๆการตีความข้อเสนอแนะอย่างถูกต้องเป็นกุญแจสำคัญในการระบุว่าวงจรทำงานตามที่ตั้งใจไว้หรือต้องการการซ่อมแซม

สัญลักษณ์เครื่องทดสอบความต่อเนื่อง

สัญลักษณ์เครื่องทดสอบความต่อเนื่องซึ่งเป็นองค์ประกอบในแผนการไฟฟ้าที่ทำหน้าที่เป็นชวเลขสากลสำหรับการระบุและทดสอบเส้นทางนำไฟฟ้าภายในวงจรสัญลักษณ์นี้แสดงเป็นเส้นที่ไม่หยุดชะงักซึ่งเชื่อมต่อสองจุดบางครั้งอาจรวมถึงลูกศรเพื่อระบุทิศทางของการไหลของกระแสการออกแบบที่เรียบง่าย แต่มีประสิทธิภาพช่วยให้สามารถถ่ายทอดข้อมูลได้อย่างชัดเจนในไดอะแกรมวงจรที่มีพื้นที่ จำกัดสัญลักษณ์เครื่องทดสอบความต่อเนื่องทำเครื่องหมายพื้นที่ที่ต้องตรวจสอบความต่อเนื่องของเส้นทางไฟฟ้าเพื่อให้แน่ใจว่าวงจรทำงานตามที่ตั้งใจไว้สัญลักษณ์เครื่องทดสอบความต่อเนื่องเป็นมากกว่าเพียงส่วนหนึ่งของแผนผังมันเป็นเครื่องมือที่ใช้งานได้จริงที่นำประสิทธิภาพและความชัดเจนมาสู่การวินิจฉัยทางไฟฟ้าและการซ่อมแซมด้วยการใช้การเป็นตัวแทนที่เป็นมาตรฐานนี้คุณสามารถระบุจุดในวงจรที่ต้องทำการทดสอบได้อย่างรวดเร็วสิ่งนี้จะเพิ่มความเร็วในกระบวนการแก้ไขปัญหาลดเวลาที่ใช้ในการค้นหาปัญหาในระบบที่ซับซ้อนการรับรู้สัญลักษณ์นี้ช่วยให้คุณสามารถนำทางแผนผังอย่างมั่นใจและไม่มีความสับสน

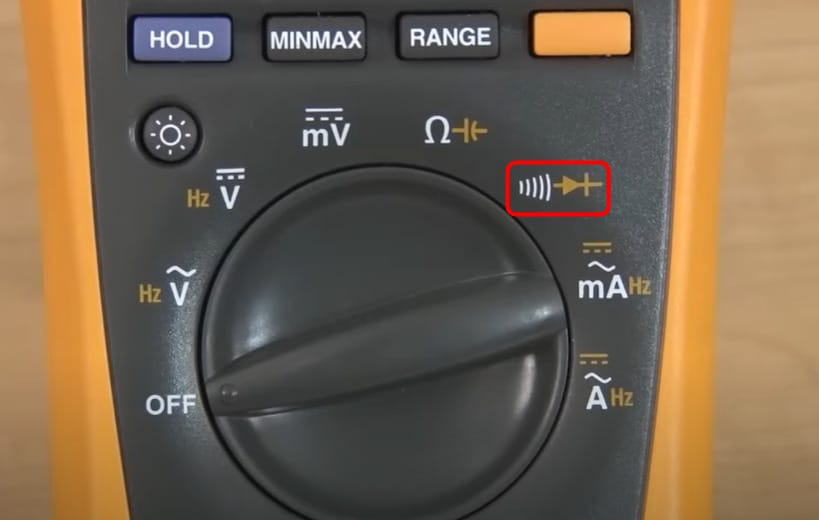

รูปที่ 5 สัญลักษณ์เครื่องทดสอบความต่อเนื่อง

รูปที่ 6 สัญลักษณ์เครื่องทดสอบความต่อเนื่อง

ประโยชน์ของการกำหนดมาตรฐาน

ความสอดคล้องของสัญลักษณ์ทดสอบความต่อเนื่องในเอกสารทางเทคนิคมีบทบาทในการเสริมสร้างการสื่อสารเนื่องจากเป็นสัญลักษณ์ที่ได้มาตรฐานอุตสาหกรรมและภูมิภาคต่าง ๆ จึงสามารถตีความและเข้าใจได้อย่างง่ายดายมาตรฐานนี้ส่งเสริมการทำงานร่วมกันที่ดีขึ้นระหว่างบุคคลที่ทำงานในโครงการเดียวกันโดยไม่คำนึงถึงสถานที่หรือพื้นหลังสัญลักษณ์เครื่องทดสอบความต่อเนื่องรองรับความแม่นยำประสิทธิภาพและการทำงานเป็นทีมที่มีประสิทธิภาพในการทำงานไฟฟ้าเป็นองค์ประกอบเล็ก ๆ แต่ทรงพลังที่ทำให้งานไฟฟ้าสามารถเข้าถึงได้และมีประสิทธิภาพมากขึ้นสำหรับทุกคนที่เกี่ยวข้อง

สัญลักษณ์ความต่อเนื่องของมัลติมิเตอร์หมายถึงอะไร?

สัญลักษณ์ความต่อเนื่องของมัลติมิเตอร์เป็นคุณสมบัติที่สำคัญที่ทำให้การทดสอบความสมบูรณ์ของวงจรทั้งตรงไปตรงมาและเข้าถึงได้สัญลักษณ์นี้แสดงโดยไอคอนไดโอดหรือไอคอนคลื่นเสียงแสดงให้เห็นอย่างชัดเจนว่าโหมดที่ออกแบบมาโดยเฉพาะสำหรับการทดสอบความต่อเนื่องโดยการเลือกโหมดนี้คุณเปิดใช้งานมัลติมิเตอร์เพื่อตรวจสอบว่าเส้นทางไฟฟ้าระหว่างสองจุดนั้นไม่บุบสลายหรือแตกคุณสมบัติที่เรียบง่าย แต่มีประสิทธิภาพนี้เป็นเครื่องมือสำหรับทุกคนที่ทำงานกับวงจรไฟฟ้าเนื่องจากช่วยให้พวกเขาสามารถยืนยันการเชื่อมต่อได้อย่างง่ายดายและแม่นยำ

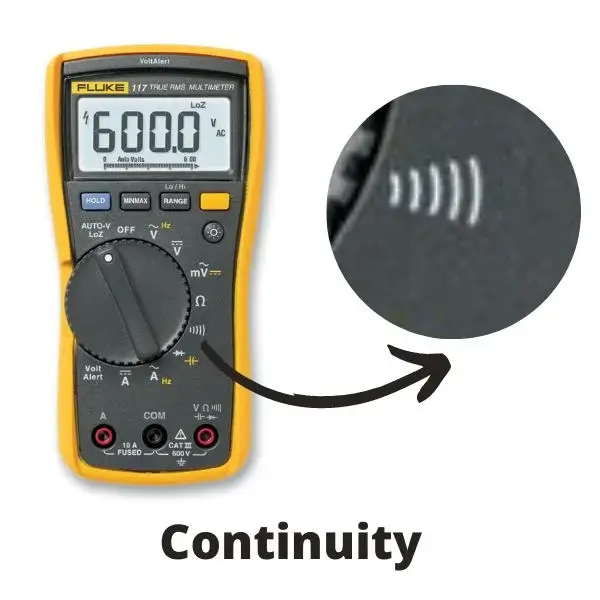

รูปที่ 7. สัญลักษณ์ความต่อเนื่องในมัลติมิเตอร์

เมื่อมัลติมิเตอร์อยู่ในโหมดต่อเนื่องมันจะให้ข้อเสนอแนะทันทีผ่านเสียงบี๊บได้ยินหรือสัญญาณภาพบนหน้าจอเมื่อใดก็ตามที่ตรวจจับเส้นทางไฟฟ้าที่สมบูรณ์ข้อเสนอแนะทันทีนี้ไม่จำเป็นต้องคาดเดาและทำให้การแก้ไขปัญหาง่ายขึ้นโดยอนุญาตให้ระบุวงจรเปิดสายไฟที่แตกหรือการเชื่อมต่อที่ผิดพลาดได้อย่างรวดเร็วโหมดความต่อเนื่องนั้นมีค่ามากเนื่องจากทำให้มั่นใจได้ว่าวงจรจะประกอบอย่างถูกต้องและปราศจากข้อบกพร่องนอกจากนี้ยังช่วยตรวจจับปัญหาที่อาจเกิดขึ้นซึ่งอาจส่งผลต่อความปลอดภัยหรือนำไปสู่การทำงานผิดปกติของอุปกรณ์ทั้งในกระบวนการประกอบและกระบวนการบำรุงรักษาในสาระสำคัญสัญลักษณ์ความต่อเนื่องของมัลติมิเตอร์เป็นมากกว่าแค่ไอคอนการทำงานมันแสดงให้เห็นถึงเครื่องมือที่ใช้งานได้จริงและเชื่อถือได้เพื่อให้มั่นใจถึงความสมบูรณ์และความปลอดภัยของระบบไฟฟ้า

วิธีการทดสอบความต่อเนื่องโดยใช้มัลติมิเตอร์?

ขั้นตอนที่ 1: ตั้งค่ามัลติมิเตอร์เป็นโหมดความต่อเนื่อง

ขั้นตอนแรกในการทดสอบความต่อเนื่องโดยใช้มัลติมิเตอร์คือการตั้งค่าอุปกรณ์เป็นโหมดความต่อเนื่องเริ่มต้นด้วยการเปลี่ยนหน้าปัดของมัลติมิเตอร์เป็นการตั้งค่าที่เหมาะสมซึ่งถูกทำเครื่องหมายด้วยสัญลักษณ์ไดโอดหรือไอคอนคลื่นเสียงโหมดนี้ได้รับการออกแบบมาเพื่อตรวจสอบเส้นทางไฟฟ้าอย่างต่อเนื่องภายในวงจรและจะช่วยให้มัลติมิเตอร์ปล่อยเสียงบี๊บได้ยินหรือให้สัญญาณภาพเมื่อตรวจพบความต่อเนื่องการสร้างความมั่นใจว่ามัลติมิเตอร์อยู่ในโหมดที่ถูกต้องสำหรับการได้รับผลลัพธ์ที่แม่นยำเนื่องจากการตั้งค่าอื่น ๆ เช่นแรงดันไฟฟ้าหรือความต้านทานอาจให้ข้อมูลที่ทำให้เข้าใจผิดหรือแม้กระทั่งความเสียหายต่อมัลติมิเตอร์หากใช้อย่างไม่เหมาะสมในระหว่างการทดสอบความต่อเนื่อง

ขั้นตอนที่ 2: ปิดวงจร

ก่อนที่จะทำการทดสอบจะต้องตรวจสอบให้แน่ใจว่าวงจรที่ถูกทดสอบนั้นถูกขับเคลื่อนอย่างสมบูรณ์ขั้นตอนนี้ไม่เพียง แต่ดีต่อความปลอดภัย แต่ยังปกป้องมัลติมิเตอร์จากความเสียหายที่อาจเกิดขึ้นจากกระแสสดแม้แต่ประจุไฟฟ้าขนาดเล็กในวงจรก็สามารถรบกวนการทดสอบความต่อเนื่องและสร้างการอ่านที่ไม่ถูกต้องหากต้องการปิดวงจรให้ปิดแหล่งพลังงานที่เชื่อมต่อใด ๆ ถอดปลั๊กอุปกรณ์หากมีและตรวจสอบอีกครั้งโดยใช้มัลติมิเตอร์ในโหมดแรงดันไฟฟ้าหากมีข้อสงสัยใช้เวลาในการยืนยันว่าวงจรถูกยกเลิกการให้พลังงานเป็นข้อควรระวังที่ทำให้มั่นใจได้ถึงความปลอดภัยและความสมบูรณ์ของกระบวนการทดสอบ

ขั้นตอนที่ 3: เชื่อมต่อโอกาสในการทดสอบ

เมื่อวงจรถูกขับเคลื่อนลงแล้วขั้นตอนต่อไปคือการเชื่อมต่อการทดสอบของมัลติมิเตอร์อย่างถูกต้องแทรกตะกั่วสีดำลงในพอร์ต "com" (สามัญ) และตะกั่วสีแดงลงในพอร์ตที่มีป้ายกำกับสำหรับการทดสอบความต่อเนื่องหรือการทดสอบความต้านทานซึ่งมักจะถูกทำเครื่องหมายด้วยสัญลักษณ์โอห์ม (Ω)การตรวจสอบให้แน่ใจว่ามีการแทรกการทดสอบอย่างถูกต้องเป็นสิ่งสำคัญสำหรับการได้รับผลลัพธ์ที่ถูกต้องและป้องกันข้อผิดพลาดตรวจสอบโอกาสในการขายสำหรับความเสียหายที่มองเห็นได้เช่นสายไฟหรือการเชื่อมต่อที่หลวมเนื่องจากโอกาสในการขายที่ผิดพลาดสามารถสร้างการอ่านที่ไม่น่าเชื่อถือได้การเชื่อมต่อที่ปลอดภัยและเหมาะสมของการทดสอบนำไปสู่มัลติมิเตอร์เป็นการเตรียมการที่จำเป็นสำหรับการทดสอบความต่อเนื่อง

ขั้นตอนที่ 4: ทดสอบจุดวงจร

ด้วยมัลติมิเตอร์ในโหมดความต่อเนื่องและการเชื่อมต่อกับตะกั่วให้ดำเนินการทดสอบจุดวงจรที่ต้องตรวจสอบความต่อเนื่องวางการทดสอบนำไปสู่สองจุดที่คุณต้องการทดสอบเพื่อให้แน่ใจว่าพวกเขาทำการติดต่อที่มั่นคงและมั่นคงกับส่วนประกอบหรือสายไฟหากวงจรยังคงอยู่ Multimeter จะส่งเสียงบี๊บอย่างต่อเนื่องหรือแสดงค่าความต้านทานต่ำบนหน้าจอแสดงเส้นทางไฟฟ้าที่ไม่แตกหักหากไม่ได้ยินเสียงบี๊บหรือหากการอ่านความต้านทานสูงมากสิ่งนี้แสดงให้เห็นว่ามีการหยุดพักในวงจรเช่นลวดที่เสียหายหรือการเชื่อมต่อที่หลวมเป็นระเบียบในการทดสอบหลายจุดหากจำเป็นและจดบันทึกความไม่สอดคล้องใด ๆ ที่อาจช่วยระบุความผิดพลาดขั้นตอนนี้ช่วยให้สามารถวินิจฉัยปัญหาวงจรได้อย่างรวดเร็วและมีประสิทธิภาพทำให้สามารถค้นหาและซ่อมแซมความผิดพลาดได้อย่างมั่นใจ

ปัญหาทั่วไปที่พบผ่านการทดสอบความต่อเนื่อง

การทดสอบความต่อเนื่องเป็นวิธีที่ใช้ในการวินิจฉัยปัญหาในวงจรไฟฟ้าด้วยการใช้เครื่องมือเช่นตัวทดสอบหลายมิติหรือผู้ทดสอบความต่อเนื่องคุณสามารถค้นหาความผิดพลาดที่ส่งผลต่อการทำงานและความปลอดภัยของระบบไฟฟ้าส่วนนี้ให้รายละเอียดรายละเอียดของปัญหาวงจรทั่วไปที่ระบุผ่านการทดสอบความต่อเนื่องและเสนอคำแนะนำทีละขั้นตอนเกี่ยวกับวิธีการแก้ไขปัญหาเหล่านี้อย่างมีประสิทธิภาพ

ประเภทของความผิดพลาดและลักษณะของวงจร

1. วงจรเปิด

วงจรเปิดเกิดขึ้นเมื่อมีการหยุดพักหรือช่องว่างที่ป้องกันไม่ให้กระแสไหลผ่านวงจรความผิดประเภทนี้เกิดจากสายไฟส่วนประกอบที่ตัดการเชื่อมต่อหรือชิ้นส่วนที่เสียหายอาการที่พบบ่อยของวงจรเปิดรวมถึงอุปกรณ์ที่ไม่สามารถใช้พลังงานหรือทำงานได้เช่นเดียวกับการขาดสัญญาณไฟฟ้าในบางส่วนของวงจรการใช้เครื่องทดสอบความต่อเนื่องหรือมัลติมิเตอร์สามารถระบุวงจรเปิดได้เมื่อไม่มีสัญญาณเสียงหรือเมื่อมีการต้านทานที่ไม่มีที่สิ้นสุดปรากฏขึ้นยืนยันว่ากระแสไม่สามารถผ่านได้

2. วงจรลัดวงจร

การลัดวงจรเกิดขึ้นเมื่อจุดนำไฟฟ้าสองจุดเชื่อมต่อโดยไม่ได้ตั้งใจสร้างเส้นทางโดยตรงสำหรับกระแสสู่การไหลสิ่งนี้ทำให้เกิดกระแสมากเกินไปซึ่งอาจส่งผลให้เกิดความร้อนสูงเกินไปความเสียหายต่อส่วนประกอบและความล้มเหลวของวงจรอาการของการลัดวงจรมักจะรวมถึงการสะดุดของเบรกเกอร์วงจรบ่อย ๆ ฟิวส์เป่าหรือการปรากฏตัวของกลิ่นเผาการทดสอบความต่อเนื่องสามารถตรวจจับการลัดวงจรโดยแสดงการอ่านเสียงบี๊บต่อเนื่องหรือการอ่านความต้านทานต่ำผิดปกติซึ่งบ่งบอกถึงการเชื่อมต่อที่ไม่ได้ตั้งใจในวงจร

3. การเชื่อมต่อแบบหลวมหรือสึกกร่อน

การเชื่อมต่อที่หลวมหรือสึกกร่อนเกิดขึ้นเมื่อจุดติดต่อในวงจรไม่เสถียรหรือเสียหายจากการกัดกร่อนปัญหาเหล่านี้ขัดจังหวะการไหลของกระแสไฟฟ้าและมักจะทำให้เกิดการทำงานเป็นระยะ ๆ หรือประสิทธิภาพของอุปกรณ์ที่ไม่แน่นอนในระหว่างการทดสอบความต่อเนื่องการอ่านความต้านทานที่ผันผวนหรือไม่สอดคล้องกันอาจเปิดเผยการเชื่อมต่อที่หลวมหรือสึกกร่อนความผิดประเภทนี้สามารถนำไปสู่พฤติกรรมวงจรที่ผิดปกติหากไม่ได้รับการแก้ไขทันที

4. ส่วนประกอบที่ผิดพลาด

ส่วนประกอบเช่นตัวต้านทานตัวเก็บประจุและสวิตช์อาจล้มเหลวเมื่อเวลาผ่านไปหรือเนื่องจากการใช้งานในทางที่ผิดรบกวนการทำงานปกติของวงจรส่วนประกอบที่ผิดพลาดอาจทำให้เกิดพฤติกรรมที่คาดเดาไม่ได้ในวงจรหรือความล้มเหลวทั้งหมดการทดสอบความต่อเนื่องสามารถระบุปัญหาเหล่านี้ได้โดยการตรวจจับเงื่อนไขที่เปิดหรือสั้นภายในส่วนประกอบแต่ละตัวยืนยันความล้มเหลวและความจำเป็นในการเปลี่ยน

5. ปัญหาการต่อสายดิน

ปัญหาการต่อสายดินเกิดขึ้นเมื่อวงจรไม่มีการเชื่อมต่อที่เหมาะสมกับพื้นดินนำไปสู่อันตรายด้านความปลอดภัยและความผิดปกติในการปฏิบัติงานการต่อสายดินไม่เพียงพออาจส่งผลให้เกิดแรงกระแทกไฟฟ้าการรบกวนกับประสิทธิภาพของอุปกรณ์หรือพฤติกรรมที่ไม่แน่นอนการทดสอบความต่อเนื่องสามารถตรวจสอบความสมบูรณ์ของการเชื่อมต่อภาคพื้นดินโดยการยืนยันค่าการนำไฟฟ้าที่เหมาะสมระหว่างจุดต่อสายดินปัญหาการต่อสายดินจะต้องได้รับการแก้ไขทันทีเพื่อให้แน่ใจว่าความปลอดภัยและความน่าเชื่อถือของวงจร

ขั้นตอนในการแก้ไขปัญหาวงจร

1. การซ่อมแซมวงจรเปิด

ในการแก้ไขวงจรเปิดให้ใช้การทดสอบความต่อเนื่องและแผนผังวงจรเพื่อค้นหาจุดพักหรือช่องว่างเริ่มต้นด้วยการตรวจสอบวงจรสำหรับสายไฟที่เสียหายส่วนประกอบที่เชื่อมต่อหรือการพักทางกายภาพเมื่อระบุความผิดพลาดแล้วให้ซ่อมแซมโดยการบัดกรีการเชื่อมต่อที่หักเปลี่ยนส่วนที่เสียหายหรือรักษาความปลอดภัยชิ้นส่วนที่หลวมหลังจากเสร็จสิ้นการซ่อมแซมให้ทดสอบวงจรใหม่เพื่อให้แน่ใจว่าตอนนี้เสร็จสมบูรณ์และทำงานได้อย่างถูกต้อง

2. การแก้ไขวงจรลัดวงจร

การจัดการกับลัดวงจรเริ่มต้นด้วยการค้นหาความผิดพลาดผ่านการทดสอบความต่อเนื่องและการตรวจสอบด้วยภาพมองหาเศษซากสะพานประสานหรือฉนวนที่เสียหายซึ่งอาจทำให้เกิดการเชื่อมต่อที่ไม่ได้ตั้งใจและลบออกแทนที่สายไฟหรือส่วนประกอบที่เสียหายใด ๆ ที่มีส่วนทำให้เกิดการลัดวงจรเพื่อป้องกันปัญหาในอนาคตให้ใช้ฉนวนที่เหมาะสมหรือระยะห่างระหว่างตัวนำทดสอบวงจรอีกครั้งเพื่อตรวจสอบว่าการลัดวงจรได้รับการแก้ไขและระบบทำงานได้ตามที่คาดไว้

3. แก้ไขการเชื่อมต่อที่หลวมหรือสึกกร่อน

การเชื่อมต่อที่หลวมหรือสึกกร่อนสามารถซ่อมแซมได้โดยการขันสกรูยึดขั้วต่อหรือทำความสะอาดเทอร์มินัลที่ได้รับผลกระทบใช้สารทำความสะอาดที่เหมาะสมหรือสารกัดกร่อนเพื่อกำจัดการกัดกร่อนและฟื้นฟูการนำไฟฟ้าที่ดีเมื่อทำความสะอาดแล้วให้ใช้การรักษาด้วยการกัดกร่อนเพื่อป้องกันการเสื่อมสภาพของการเชื่อมต่อเพิ่มเติมหลังจากการซ่อมแซมทำการทดสอบความต่อเนื่องเพื่อยืนยันว่าการเชื่อมต่อมีความเสถียรและทำงานได้อย่างเหมาะสม

4. แทนที่ส่วนประกอบที่ผิดพลาด

ในการแทนที่ส่วนประกอบที่ผิดพลาดเริ่มต้นด้วยการแยกและทดสอบแต่ละส่วนผู้ต้องสงสัยแต่ละส่วนเมื่อมีการระบุส่วนประกอบที่มีข้อบกพร่องให้แทนที่ด้วยองค์ประกอบที่ตรงกับข้อกำหนดที่ถูกต้องสำหรับวงจรหลังจากการเปลี่ยนเสร็จสมบูรณ์แล้วให้ทดสอบวงจรอีกครั้งเพื่อยืนยันว่ามันทำงานตามที่ตั้งใจไว้การแทนที่ส่วนประกอบที่ผิดพลาดสำหรับการกู้คืนฟังก์ชั่นและความน่าเชื่อถือของวงจร

5. การฟื้นฟูปัญหาพื้นฐาน

เพื่อแก้ไขปัญหาการต่อสายดินให้เริ่มต้นด้วยการทดสอบจุดต่อสายดินทั้งหมดด้วยเครื่องทดสอบความต่อเนื่องเพื่อยืนยันการเชื่อมต่อที่เหมาะสมซ่อมแซมหรือเปลี่ยนสายกราวด์ที่เสียหายหรือหายไปใด ๆ เพื่อให้แน่ใจว่าระบบสายดินที่ปลอดภัยและใช้งานได้รักษาความปลอดภัยการเชื่อมต่อสายดินทั้งหมดโดยใช้วิธีการที่แข็งแกร่งซึ่งเป็นไปตามมาตรฐานความปลอดภัยในที่สุดทดสอบระบบสายดินทั้งหมดเพื่อตรวจสอบว่าทำงานได้อย่างถูกต้องและให้การป้องกันที่จำเป็น

บทสรุป

การทดสอบความต่อเนื่องทางไฟฟ้าเป็นงานที่สำคัญในด้านวิศวกรรมไฟฟ้าทำให้ระบบไฟฟ้ามีความน่าเชื่อถือและปลอดภัยบทความนี้ได้พิจารณาวิธีการเครื่องมือและการใช้งานจริงของการทดสอบความต่อเนื่องโดยเน้นบทบาทในการบำรุงรักษาตามปกติและการแก้ปัญหาผ่านการอภิปรายอย่างละเอียดเกี่ยวกับผู้ทดสอบความต่อเนื่องและหลายมิเตอร์เราได้เรียนรู้ว่าเครื่องมือเหล่านี้ช่วยค้นหาและแก้ไขปัญหาในวงจรไฟฟ้าได้อย่างรวดเร็วช่วยปกป้องอุปกรณ์และรักษาความปลอดภัยจากอันตรายได้อย่างไรนอกจากนี้การใช้สัญลักษณ์เครื่องทดสอบความต่อเนื่องมาตรฐานในไดอะแกรมและการรวมฟังก์ชั่นการทดสอบความต่อเนื่องในมัลติมิเตอร์แสดงให้เห็นว่าการทดสอบนี้เป็นเรื่องธรรมดาและสำคัญในงานไฟฟ้า
