คู่มือที่ครอบคลุมถึง TestBenches: เครื่องมือและเทคนิคสำหรับการตรวจสอบระบบดิจิตอล

คู่มือนี้สำรวจ TestBenches ซึ่งเป็นเครื่องมือสำคัญสำหรับการตรวจสอบความถูกต้องของซอฟต์แวร์ที่จำลองเงื่อนไขเพื่อทดสอบอินพุตและตรวจสอบเอาต์พุตTestBenches มีบทบาทในการระบุข้อบกพร่องในช่วงต้นของการพัฒนาปรับปรุงความน่าเชื่อถือของซอฟต์แวร์ด้วยตัวอย่างและข้อมูลเชิงลึกในทางปฏิบัติบทความนี้เน้นการใช้เทคนิคและความสำคัญในการสร้างระบบดิจิตอลที่แข็งแกร่งและมีประสิทธิภาพ

แคตตาล็อก

บทบาทของ testbenches ในการตรวจสอบระบบดิจิตอล

TestBench เป็นส่วนประกอบในกระบวนการตรวจสอบความถูกต้องของระบบดิจิตอลมันไม่ได้เป็นเพียงเครื่องมือในการสร้างอินพุตและการตรวจสอบผลลัพธ์ แต่ทำหน้าที่เป็นกรอบการทำงานที่ครอบคลุมซึ่งจำลองเงื่อนไขเพื่อประเมินความน่าเชื่อถือการทำงานและพฤติกรรมของระบบดิจิตอลก่อนที่พวกเขาจะถูกนำไปใช้ในฟิลด์ด้วยการสร้างสภาพแวดล้อมที่ควบคุมได้กับระบบทดสอบความเครียดที่มีสถานการณ์อินพุตที่หลากหลาย TestBenches ช่วยให้คุณระบุข้อบกพร่องในการออกแบบที่อาจเกิดขึ้นในช่วงต้นของวงจรชีวิตการพัฒนานานก่อนที่ระบบจะถูกนำไปผลิตการตรวจหาข้อบกพร่องและช่องโหว่ในระยะแรกนี้เป็นสิ่งจำเป็นสำหรับการลดข้อผิดพลาดที่มีราคาแพงเพื่อให้มั่นใจว่าการปฏิบัติตามข้อกำหนดด้านประสิทธิภาพและการปรับปรุงความน่าเชื่อถือของระบบโดยรวม

นอกเหนือจากการตรวจสอบความถูกต้องของการตอบสนองของระบบแล้ว TestBenches มีบทบาทในการประเมินกรณีขอบปัญหาเวลาและกลไกการจัดการข้อผิดพลาดเพื่อให้มั่นใจว่าระบบสามารถทำงานได้อย่างถูกต้องแม้ภายใต้เงื่อนไขที่รุนแรงหรือไม่คาดคิดผ่านการทดสอบและการจำลองอัตโนมัติ TestBenches มีส่วนช่วยให้คุณภาพของซอฟต์แวร์ที่สูงขึ้นประสิทธิภาพที่ดีขึ้นและรอบการพัฒนาที่สั้นลงโดยอนุญาตให้ทำการทดสอบซ้ำโดยไม่ต้องแทรกแซงด้วยตนเองพวกเขาทำหน้าที่ป้องกันความล้มเหลวที่อาจเกิดขึ้นหลังจากการปรับใช้เพื่อให้มั่นใจถึงความแข็งแกร่งและความน่าเชื่อถือของระบบดิจิตอล

ส่วนประกอบสำคัญของ testbench และฟังก์ชั่นของพวกเขา

เพื่อให้เข้าใจได้ดีขึ้นว่า testbenches ทำงานอย่างไรจึงเป็นสิ่งสำคัญที่จะต้องสำรวจส่วนประกอบที่ทำให้พวกเขามีประสิทธิภาพtestbench ที่สร้างขึ้นอย่างดีทำงานโดยการจัดการงานหลักสองงาน: การสร้างอินพุต (สิ่งเร้า) และการตรวจสอบผลลัพธ์ลองตรวจสอบแต่ละองค์ประกอบโดยละเอียด

การสร้างสิ่งเร้า

การสร้างสิ่งเร้าเกี่ยวข้องกับการสร้างชุดสัญญาณอินพุตที่จำลองเงื่อนไขเพื่อทดสอบพฤติกรรมของระบบดิจิตอลอินพุตเหล่านี้จำเป็นต้องมีทั้งความแม่นยำและสมจริงเพื่อให้แน่ใจว่าระบบจะอยู่ภายใต้สถานการณ์ที่หลากหลายซึ่งอาจพบได้ในทางปฏิบัติพิจารณาโมดูล RAM พื้นฐานเป็นตัวอย่างTestBench จะต้องจัดหาอินพุตเฉพาะให้กับโมดูลและสังเกตเอาต์พุตเพื่อให้แน่ใจว่ามันทำงานตามที่คาดไว้คีย์อินพุตสำหรับโมดูล RAM มักจะรวม:

• CLK (นาฬิกา): ขับเคลื่อนเวลาของระบบ

• ADDR (ที่อยู่): ระบุตำแหน่งข้อมูลที่จะเข้าถึง

• WEN (เปิดใช้งานการเขียน): ควบคุมว่าข้อมูลถูกเขียนลงในหน่วยความจำหรือไม่

•ข้อมูล: ข้อมูลจริงที่เขียนไปยังโมดูล

ผลลัพธ์ที่เรียกว่า DataOut แสดงถึงผลลัพธ์ของการดำเนินการภายในของโมดูลด้วยการเขียนสคริปต์อย่างระมัดระวังว่าอินพุตเหล่านี้ได้รับการส่งมอบและตรวจสอบ dataout คุณสามารถตรวจสอบได้ว่าระบบทำงานได้อย่างถูกต้องภายใต้สถานการณ์ที่แตกต่างกันคิดว่าการสร้างสิ่งเร้าเป็นการตั้งค่าสถานการณ์การทดสอบในห้องปฏิบัติการเช่นเดียวกับที่นักวิทยาศาสตร์ควบคุมเงื่อนไขอย่างระมัดระวังเพื่อสังเกตปฏิกิริยาทางเคมีนักออกแบบดิจิตอลจะสร้างอินพุตที่แม่นยำเพื่อสังเกตว่าระบบตอบสนองอย่างไร

การตรวจสอบเอาต์พุต

การตรวจสอบเอาต์พุตเป็นกระบวนการตรวจสอบว่าเอาต์พุตจริงของระบบตรงกับผลลัพธ์ที่คาดหวังขั้นตอนนี้มีความสำคัญอย่างยิ่งในการจับข้อผิดพลาด แต่เนิ่นๆก่อนที่พวกเขาจะพัฒนาไปสู่ปัญหาที่มีขนาดใหญ่ขึ้นคนอื่น ๆ ใช้การตรวจสอบผลลัพธ์เพื่อยืนยันว่าระบบตรงกับฟังก์ชั่นที่ตั้งใจไว้และดำเนินการอย่างสม่ำเสมอภายใต้เงื่อนไขต่าง ๆการตรวจสอบเอาท์พุทเกี่ยวข้องกับการตรวจสอบทั้งแบบอัตโนมัติและด้วยตนเองตัวอย่างเช่น:

•เครื่องมือตรวจสอบอัตโนมัติ: เครื่องมือเช่น ModelsIM และ Quartus อนุญาตให้ทำการทดสอบอัตโนมัติซึ่งระบบเอาต์พุตของระบบจะถูกเปรียบเทียบกับผลลัพธ์ที่คาดหวังสิ่งนี้จะเพิ่มความเร็วในกระบวนการตรวจสอบและลดข้อผิดพลาด

•การตรวจสอบด้วยตนเอง (เป็นทางเลือก): สำหรับสถานการณ์ที่ซับซ้อนมากขึ้นการตรวจสอบด้วยตนเองอาจจำเป็นเพื่อให้แน่ใจว่ามีการครอบคลุมกรณีที่เฉพาะเจาะจง

เครื่องมือและเทคนิคสำหรับการใช้งาน TestBench

Quartus: การจำลองอินพุต/เอาต์พุตภาพ

Quartus จัดเตรียมอินเทอร์เฟซกราฟิกที่จัดเรียงอินพุตและสังเกตเอาต์พุตวิธีนี้สามารถเป็นประโยชน์สำหรับผู้เริ่มต้นหรือสำหรับระบบที่ต้องใช้วิธีการที่เป็นมือมากขึ้นโดยการอนุญาตให้มีปฏิสัมพันธ์กับการจำลองผ่านสภาพแวดล้อมแบบกราฟิก Quartus จะช่วยลดความสัมพันธ์ระหว่างอินพุตและเอาต์พุตทำให้ง่ายต่อการเข้าใจว่าระบบดิจิตอลทำงานอย่างไรในเวลาหนึ่งในจุดแข็งที่สำคัญของ Quartus คือมันเหมาะสำหรับผู้เริ่มต้นอินเทอร์เฟซที่ใช้งานง่ายและใช้งานได้นั้นเป็นวิธีที่ตรงไปตรงมาเพื่อดูว่าอินพุตมีผลต่อเอาต์พุตโดยไม่จำเป็นต้องมีการเขียนสคริปต์หรือความรู้การเขียนโปรแกรมอย่างกว้างขวางข้อเสนอแนะที่นำเสนอช่วยให้เข้าใจพฤติกรรมของวงจรได้ง่ายขึ้นทำให้เป็นเครื่องมือที่มีประโยชน์สำหรับผู้ที่ยังใหม่กับการออกแบบระบบดิจิตอลอย่างไรก็ตาม Quartus มีข้อ จำกัดการตั้งค่าการจำลองใน Quartus อาจใช้เวลานานโดยเฉพาะอย่างยิ่งสำหรับการออกแบบที่ซับซ้อนมากขึ้นเครื่องมือนี้มีความยืดหยุ่นน้อยกว่าเมื่อเทียบกับเครื่องมือจำลองที่ใช้สคริปต์ซึ่งสามารถนำเสนอตัวเลือกการปรับแต่งและระบบอัตโนมัติมากขึ้นสำหรับการทำงานกับระบบขนาดใหญ่หรือรายละเอียดสูงการขาดความยืดหยุ่นนี้อาจเป็นสิ่งที่ท้าทาย

ModelsIM: การจำลองแบบข้อความโดยใช้สคริปต์

ModelsIM ใช้วิธีการจำลองที่แตกต่างกันโดยจัดลำดับความสำคัญของอินพุตที่ใช้ข้อความผ่านการเขียนสคริปต์สร้างสถานการณ์ทดสอบโดยใช้สคริปต์ Verilog (.v) หรือ VHDL (.VHD) แทนที่จะจัดเรียงอินพุตและเอาต์พุตด้วยสายตาวิธีนี้ให้ความแม่นยำและการควบคุมมากขึ้นแทนที่จะพึ่งพาอินเทอร์เฟซกราฟิกคุณกำหนดวิธีการทดสอบระบบผ่านสคริปต์ที่มีรายละเอียดเพื่อให้สามารถปรับแต่งและอัตโนมัติได้มากขึ้นในกระบวนการจำลองหนึ่งในจุดแข็งที่สำคัญของ ModelsIM คือความยืดหยุ่นที่มีให้ด้วยการใช้สคริปต์คุณสามารถควบคุมสถานการณ์การทดสอบได้มากขึ้นทำให้พวกเขาสามารถสร้างแบบจำลองที่ซับซ้อนและแม่นยำเมื่อนักออกแบบคุ้นเคยกับไวยากรณ์และเวิร์กโฟลว์การตั้งค่าการจำลองจะเร็วขึ้นมากเมื่อเทียบกับการใช้เครื่องมือกราฟิกเช่น Quartusความสามารถในการใช้ซ้ำและแก้ไขสคริปต์ยังเพิ่มประสิทธิภาพโดยเฉพาะในโครงการขนาดใหญ่อย่างไรก็ตามวิธีการตามข้อความของแบบจำลองมาพร้อมกับข้อ จำกัด บางประการมันต้องมีความเข้าใจที่ดีเกี่ยวกับ Verilog หรือ VHDL ไวยากรณ์ซึ่งอาจเป็นสิ่งที่ท้าทายสำหรับผู้เริ่มต้นที่ไม่คุ้นเคยกับภาษาคำอธิบายฮาร์ดแวร์เป็นผลให้ ModelsIM มีเส้นโค้งการเรียนรู้ที่สูงกว่าเมื่อเทียบกับเครื่องมือจำลองภาพมากขึ้นผู้ใช้ใหม่อาจพบว่าเป็นการยากที่จะเริ่มต้น แต่ด้วยการฝึกฝนความแม่นยำและความยืดหยุ่นที่นำเสนอโดยการเขียนสคริปต์อาจกลายเป็นสินทรัพย์ที่มีค่า

เชื่อมโยงทฤษฎีและการปฏิบัติในการตรวจสอบ

TestBenches ทำหน้าที่เป็นสะพานเชื่อมระหว่างการออกแบบเชิงทฤษฎีและแอปพลิเคชันโดยการจำลองว่าระบบดิจิตอลจะทำงานอย่างไรภายใต้เงื่อนไขต่าง ๆ รวมถึงกรณีขอบและอินพุตที่ไม่คาดคิดในการออกแบบดิจิตอลมักจะยากที่จะทำนายว่าระบบจะทำงานอย่างไรในทางปฏิบัติโดยใช้แบบจำลองเชิงทฤษฎีเพียงอย่างเดียวTestBenches ปิดช่องว่างนี้โดยช่วยให้คุณสามารถก้าวข้ามแนวคิดการออกแบบนามธรรมและประเมินพฤติกรรมของระบบในสภาพแวดล้อมที่มีการควบคุมและจำลองหนึ่งในข้อดีที่สำคัญของการใช้เครื่องมือจำลองใน TestBenches คือข้อเสนอแนะทันทีที่พวกเขาให้ระหว่างการดีบักเครื่องมือเช่น Multisim หรือ ModelsIM นำเสนอการแสดงภาพของพฤติกรรมของระบบโดยแสดงให้เห็นว่าการเปลี่ยนแปลงของอินพุตส่งผลกระทบต่อเอาต์พุตเมื่อเวลาผ่านไปอย่างไรข้อเสนอแนะนี้ช่วยให้คุณสามารถระบุปัญหาได้เร็วขึ้นมีการติดตามข้อผิดพลาดกลับไปที่สาเหตุที่แท้จริงของพวกเขาและปรับการออกแบบของพวกเขาตามตัวอย่างเช่นหากระบบล้มเหลวในการตอบสนองข้อ จำกัด ด้านเวลาหรือแสดงพฤติกรรมที่ไม่คาดคิดภายใต้ลำดับอินพุตบางอย่าง Testbench สามารถเน้นข้อบกพร่องเหล่านี้ได้ทันทีก่อนที่ระบบจะถูกสร้างขึ้นทางร่างกายโดยการระบุปัญหาในช่วงต้นของรอบการออกแบบ testbenches ลดความจำเป็นในการทำใหม่ราคาแพงและการสร้างต้นแบบทางกายภาพทำให้กระบวนการตรวจสอบมีความคล่องตัวการตรวจสอบระยะแรกนี้ช่วยให้มั่นใจได้ว่าระบบดิจิตอลนั้นถูกต้องทั้งในการทำงานและยืดหยุ่นต่อเงื่อนไขทำให้พวกเขาเชื่อถือได้มากขึ้นและลดความเสี่ยงของความล้มเหลวหลังจากการปรับใช้ด้วยวิธีนี้ TestBenches ทำหน้าที่เป็นเครื่องมือที่ใช้งานได้จริงสำหรับการเปลี่ยนการออกแบบเชิงทฤษฎีให้เป็นความแข็งแกร่ง

สถาปัตยกรรม TestBench ขั้นสูง

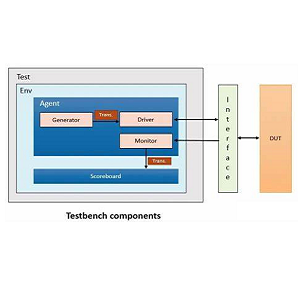

TestBenches ขั้นสูงไปไกลกว่าการทดสอบอินพุตเอาท์พุทอย่างง่ายโดยรวมส่วนประกอบเพิ่มเติมเพื่อจัดการระบบที่ซับซ้อนtestbench มาตรฐานประกอบด้วยสามส่วนสำคัญ: a เครื่องกำเนิดไฟฟ้ากระตุ้น เพื่อสร้างสัญญาณอินพุตก ออกแบบภายใต้การทดสอบ (DUT)ซึ่งเป็นฮาร์ดแวร์จริงที่ถูกทดสอบและ มอนิเตอร์เอาท์พุท ที่ตรวจสอบผลลัพธ์กับผลลัพธ์ที่คาดหวังส่วนประกอบเหล่านี้ทำงานร่วมกันเพื่อให้แน่ใจว่าการตรวจสอบการออกแบบดิจิตอลอย่างละเอียดและแม่นยำยิ่งขึ้น

การปรับปรุงความแม่นยำของ TestBench เกี่ยวข้องกับการใช้เทคนิคที่ทำให้มั่นใจได้ว่าการออกแบบมีประสิทธิภาพในสถานการณ์ที่แตกต่างกันอย่างน่าเชื่อถือ การทดสอบแบบสุ่ม แนะนำรูปแบบอินพุตที่คาดเดาไม่ได้เพื่อตรวจสอบความมั่นคงของระบบภายใต้เงื่อนไขต่าง ๆ การทดสอบเคสขอบ มุ่งเน้นไปที่สถานการณ์ขอบเขตที่ระบบมีแนวโน้มที่จะพบข้อผิดพลาดมากที่สุดสุดท้าย การทดสอบการถดถอย เกี่ยวข้องกับการทดสอบที่ดำเนินการอีกครั้งหลังจากการเปลี่ยนแปลงเพื่อยืนยันว่าไม่มีการแนะนำปัญหาใหม่ทำให้มั่นใจว่าระบบยังคงสอดคล้องและปราศจากข้อผิดพลาดตลอดเวลา

สคริปต์ testbenches

เพื่อสร้าง testbenches ที่มีประสิทธิภาพและเชื่อถือได้ใน Verilog หรือ VHDL ให้ทำตามแนวทางปฏิบัติที่ดีที่สุดที่สำคัญเริ่มต้นง่ายๆจากนั้นขยายโดยการทดสอบฟังก์ชั่นพื้นฐานก่อนและค่อยๆเพิ่มสถานการณ์ที่ซับซ้อนมากขึ้นใช้ความคิดเห็นและเอกสารประกอบเพื่อให้สคริปต์ของคุณเข้าใจและบำรุงรักษาง่ายขึ้นโดยการอธิบายแต่ละส่วนอย่างชัดเจนสุดท้ายโดยอัตโนมัติหากเป็นไปได้ในการประหยัดเวลาและลดข้อผิดพลาดโดยใช้ลูปและฟังก์ชั่นเพื่อจัดการงานซ้ำ ๆ และรูปแบบอินพุต
