คู่มือที่ครอบคลุมเกี่ยวกับ AD736 True RMS-to-DC Converter IC IC

คู่มือนี้สำรวจวงจรรวม AD736 ซึ่งเป็นที่รู้จักกันดีในการแปลงแรงดัน RMS จริงเป็นแรงดันไฟฟ้า DCด้วยความสามารถในการจัดการกับรูปคลื่นที่แตกต่างกัน AD736 เหมาะสำหรับการใช้งานที่มีความแม่นยำสูงและใช้พลังงานต่ำเช่นระบบพลังงานหมุนเวียนและอุปกรณ์การแพทย์เราจะครอบคลุมข้อมูลจำเพาะการใช้และคุณสมบัติการออกแบบที่ทำให้มีความสำคัญในอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัย

แคตตาล็อก

AD736 คืออะไร?

ที่ Ad736 เป็นวงจรรวมที่หลากหลายที่ออกแบบมาสำหรับการแปลงแรงดันไฟฟ้า RMS-to-DC ที่แม่นยำอย่างแม่นยำโดยมีการใช้พลังงานน้อยที่สุดและระยะขอบที่แม่นยำ± 0.3 mV และ± 0.3% สำหรับอินพุตคลื่นไซน์ความสามารถในการจัดการกับรูปคลื่นต่าง ๆ เช่นสัญญาณชีพจรและคลื่นไซน์ควบคุม Triac ทำให้เหมาะสำหรับการเพิ่มวงจรเรียงกระแสที่แม่นยำและปรับให้เข้ากับการใช้งานทางอิเล็กทรอนิกส์ที่หลากหลายจากระบบพลังงานหมุนเวียนที่ต้องการการประมวลผลสัญญาณที่แม่นยำไปจนถึงอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่ซึ่งได้รับประโยชน์จากการใช้พลังงานต่ำ AD736 รองรับประสิทธิภาพและความน่าเชื่อถือสถาปัตยกรรมที่แม่นยำนั้นดีสำหรับอุตสาหกรรมเช่นอุปกรณ์การแพทย์และอุตสาหกรรมการรวมการออกแบบขนาดกะทัดรัดเทคโนโลยีขั้นสูงและประสิทธิภาพด้านต้นทุน AD736 เป็นตัวอย่างของแนวโน้มที่ทันสมัยในการออกแบบวงจรมัลติฟังก์ชั่นนำเสนอโซลูชั่นที่ปรับขนาดได้สำหรับการใช้งานที่ขับเคลื่อนด้วยความแม่นยำ

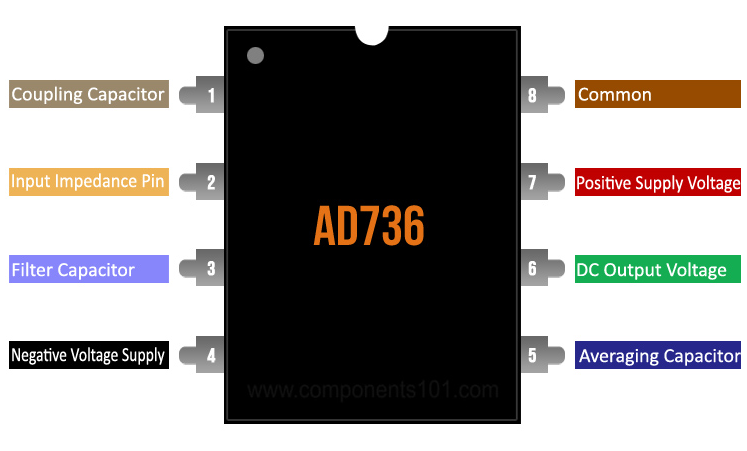

การกำหนดค่า PIN AD736

หมายเลขพิน	ชื่อพิน	คำอธิบาย
1	ซีซี	ตัวเก็บประจุ
2	vin	พินอิมพีแดนซ์อินพุตสูง
3	CF	เชื่อมต่อตัวเก็บประจุตัวกรองต่ำแบบเสริมจาก เอาท์พุท
4	-vs	แรงดันไฟฟ้าเชิงลบหากใช้อุปกรณ์คู่หรือ กราว
5	คาน	เชื่อมต่อตัวเก็บประจุเฉลี่ยที่นี่
6	เอาท์พุท	แรงดันไฟฟ้าเอาท์พุท DC
7	+vs	แรงดันไฟฟ้าบวก
8	com	ทั่วไป.

คุณสมบัติและข้อมูลจำเพาะของ AD736

คุณสมบัติ/ข้อมูลจำเพาะ	คำอธิบาย
อิมพีแดนซ์อินพุตสูง	10¹²Ω
กระแสอคติต่ำอินพุต	25 PA
ความแม่นยำสูงสูงสุด	± 0.3 mV ± 0.3% ของการอ่าน
การแปลง RMS ด้วยปัจจัยยอดสัญญาณ	มากถึง 5
ช่วงแหล่งจ่ายไฟกว้าง	+2.8 V, −3.2 V ถึง± 16.5 V
พลังงานต่ำ	กระแสสูงสุด 200 µA
เอาต์พุตแรงดันไฟฟ้าบัฟเฟอร์	ใช่
ภายนอกข้อมูลภายนอกที่จำเป็นสำหรับความถูกต้อง	เลขที่
กระแสโหมดสแตนด์บาย	เพียง 25 μA
ความต้านทานเอาท์พุท	8 kΩ
คะแนน ESD	500 V
ช่วงอุณหภูมิการจัดเก็บ	–65 ° C ถึง +150 ° C

เทียบเท่ากับ AD736

- Ad637

- Ad636

Ad736 แพ็คเกจที่มีอยู่

PDIP 8-lead

PDIP 8-lead โดดเด่นเนื่องจากการปรับตัวทำให้เป็นสินทรัพย์ในการสร้างต้นแบบและการผลิตขนาดเล็กประเภทนี้เป็นที่ต้องการในการตั้งค่าที่การติดตั้งด้วยตนเองการเปลี่ยนตรงไปตรงมาและการทดสอบมีความสำคัญกว่าการออกแบบที่ยั่งยืนนั้นมีประโยชน์ในการศึกษาและห้องปฏิบัติการทดลองส่งเสริมการทำซ้ำและการปรับเปลี่ยนอย่างรวดเร็วโดยไม่จำเป็นต้องใช้เครื่องมือพิเศษการเข้าถึงของ PDIP จุดประกายความสำเร็จในการปรับแต่งและการออกแบบของพวกเขาให้สมบูรณ์แบบเพิ่มเสน่ห์ให้มากขึ้น

8-lead cerdip

Cerdip 8-lead เก่งในสภาวะที่ไม่พึงประสงค์ด้วยโครงสร้างเซรามิกของมันให้ความเสถียรของอุณหภูมิที่เหนือกว่าและความทนทานเชิงกลเหมาะสำหรับสถานการณ์ความน่าเชื่อถือสูงเช่นการบินและอวกาศและปฏิบัติการทางทหารมันแสดงถึงความมั่นคงและความแม่นยำด้วยการอดทนต่อสภาพแวดล้อมที่รุนแรงโดยไม่สูญเสียฟังก์ชั่นบทบาทของ Cerdip จะทำให้เกิดความมั่นใจอย่างเงียบ ๆ สะท้อนสถานะฮีโร่ที่ไม่ได้ร้องในแอปพลิเคชันที่มีความมั่นคง

8-lead soic

เหมาะสำหรับการใช้งานที่จัดลำดับความสำคัญของรอยเท้าที่เล็กลงและการใช้พื้นที่บอร์ดที่มีประสิทธิภาพ SOIC 8-lead ส่องแสงในการออกแบบที่ต้องการการย่อขนาดและความสว่างเทคโนโลยีพื้นผิวของมันปูทางสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัยและอุปกรณ์พกพาความเงางามนี้สอดคล้องกับการแสวงหาอุปกรณ์ที่มีขนาดเล็กลงและมีประสิทธิภาพมากขึ้นเรื่อย ๆ

ใช้เครื่องแปลง AD736 RMS-to-DC

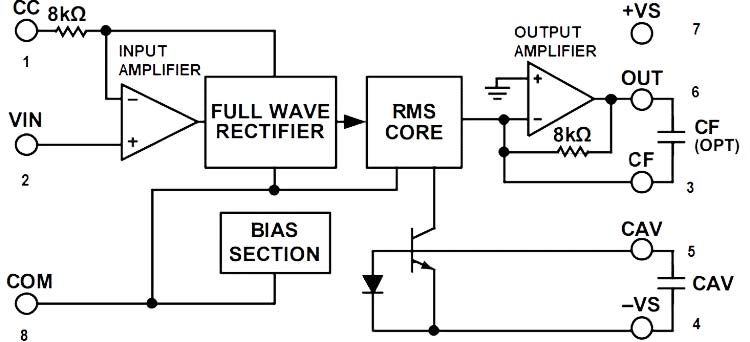

AD736 เป็นตัวแปลง RMS-TO-DC ที่หลากหลายและแม่นยำซึ่งออกแบบมาเพื่อแปลงสัญญาณกระแสสลับ (AC) เป็นเอาต์พุตกระแสตรง (DC) ที่สอดคล้องกันทำให้เกิดการส่งพลังงานที่เสถียรผ่านตัวต้านทานสถาปัตยกรรมภายในของมันรวมส่วนประกอบต่าง ๆ เช่นแอมพลิฟายเออร์อินพุตตัวเรียงกระแสคลื่นเต็มความแม่นยำ, แกน RMS และแอมพลิฟายเออร์เอาท์พุทซึ่งทำงานพร้อมกันเพื่อให้แน่ใจว่าการแปลง RMS นั้นราบรื่นและแม่นยำขึ้นอยู่กับการกำหนดค่า AD736 สามารถทำงานเป็นตัวแปลงการตอบสนองเฉลี่ยหรือเป็นตัวแปลง RMS-to-DC ที่แท้จริงในโหมดตอบสนองเฉลี่ยอุปกรณ์จะแก้ไขและกรองสัญญาณ AC เพื่อคำนวณแรงดันไฟฟ้า RMS เทียบเท่าโดยการปรับค่าเฉลี่ยรูปด้านล่างแสดงไดอะแกรมบล็อกการทำงานของ AD736 แสดงโมดูลภายในรวมถึงแอมพลิฟายเออร์อินพุตตัวขยายวงจรเรียงกระแสเต็มคลื่น RMS Core และแอมพลิฟายเออร์เอาท์พุทแผนภาพนี้เน้นการไหลแบบลอจิคัลของกระบวนการแปลง RMS-to-DC

การออกแบบที่เป็นนวัตกรรมของอุปกรณ์นั้นรวมเอาอิมพีแดนซ์อินพุตสูงเพื่อลดข้อผิดพลาดในการโหลดทำให้เหมาะอย่างยิ่งสำหรับแอปพลิเคชันที่ต้องการการวัดแรงดันไฟฟ้าต่ำที่แม่นยำเช่นการประเมินแรงดันไฟฟ้าแตะ 200 mVส่วนประกอบภายนอกเช่นตัวต้านทานและไดโอดสามารถเพิ่มเข้าไปในการป้องกันแรงดันไฟฟ้าสายไฟ AC เพิ่มความทนทานและความน่าเชื่อถือของการตั้งค่าคุณสามารถปรับแต่ง AD736 ให้กับแอปพลิเคชันเฉพาะโดยทำตามคำแนะนำในแผ่นข้อมูลเช่นการปรับค่าของตัวเก็บประจุที่มีเพศสัมพันธ์หรือตัวเก็บประจุที่ปรับให้เรียบเพื่อปรับเปลี่ยนเวลาตอบสนองหรือเพิ่มประสิทธิภาพภายใต้เงื่อนไขที่ไม่ซ้ำกันการปรับตัวนี้ทำให้ AD736 เป็นตัวเลือกที่เหมาะสำหรับความต้องการการวัด RMS ที่หลากหลายรูปด้านล่างให้วงจรแอปพลิเคชันโดยละเอียดสำหรับ AD736มันมีส่วนประกอบภายนอกที่เป็นตัวเลือกเช่นตัวเก็บประจุข้อต่อและไดโอดป้องกันพร้อมกับการกำหนดค่าที่แนะนำเพื่อให้ได้การแปลง RMS ที่แม่นยำและการป้องกันจากแรงดันไฟกระชากในสถานการณ์ที่แตกต่างกัน

แอปพลิเคชันของ AD736

การวัดความแม่นยำ: เหมาะอย่างยิ่งสำหรับการวัดแรงดันไฟฟ้าที่ไม่ได้เป็นไซนัสใช้กันทั่วไปในห้องปฏิบัติการเพื่อตรวจสอบข้อมูลที่แม่นยำในระหว่างการทดลอง

ความแม่นยำโวลต์เมตร: พลังความแม่นยำโวลต์เมตรที่ใช้ในการตั้งค่าการศึกษาและอุตสาหกรรมเชื่อถือได้และปรับให้เข้ากับความต้องการการวัดแรงดันไฟฟ้าที่หลากหลาย

มัลติมิเตอร์และความเก่งกาจ: เพิ่มฟังก์ชั่นมัลติมิเตอร์สำหรับการวัดพารามิเตอร์ต่าง ๆ เกินแรงดันไฟฟ้าต้องการสำหรับการออกแบบที่มีอเนกประสงค์ขนาดกะทัดรัด

RMS ที่ดำเนินการแบตเตอรี่เป็น DC Conversion: ประหยัดพลังงานสำหรับการใช้งานระยะยาวในอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่ยอดเยี่ยมสำหรับการทำงานภาคสนามในพื้นที่ห่างไกลที่มีการเข้าถึงพลังงาน จำกัด

แอปพลิเคชันวงจรตอบกลับโดยเฉลี่ย: ใช้ในการทดสอบเสียงและการวัดพลังงานเพื่อประสิทธิภาพที่สอดคล้องกันปรับปรุงคุณภาพเสียงและเพิ่มความน่าเชื่อถือของอุปกรณ์เสียง

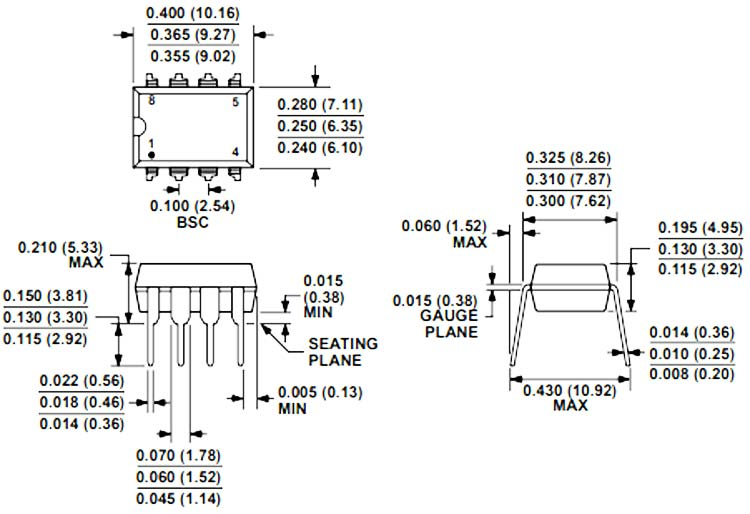

Ad736 2D รุ่นและขนาด
