EP1C4F324C7N FPGA: แผ่นข้อมูลคุณสมบัติการเขียนโปรแกรมและข้อมูลจำเพาะ

คู่มือนี้เกี่ยวกับ EP1C4F324C7N ซึ่งเป็นชิป FPGA ชนิดหนึ่งที่สร้างโดย Intelเหมาะอย่างยิ่งสำหรับโครงการที่ต้องการประสิทธิภาพที่แข็งแกร่ง แต่ต้องอยู่ในงบประมาณในบทความนี้คุณจะได้เรียนรู้ว่าชิปนี้สามารถทำอะไรได้วิธีการทำงานการใช้งานและวิธีการเขียนโปรแกรมไม่ว่าคุณจะทำงานเกี่ยวกับอุปกรณ์อิเล็กทรอนิกส์สำหรับรถยนต์โรงงานหรืออุปกรณ์บ้านคู่มือนี้จะช่วยให้คุณเข้าใจว่าทำไม EP1C4F324C7N เป็นตัวเลือกที่ชาญฉลาดและยืดหยุ่น

แคตตาล็อก

ภาพรวม EP1C4F324C7N

ที่ EP1C4F324C7N เป็นส่วนหนึ่งของซีรี่ส์Cyclone® FPGA ของ Intel ซึ่งออกแบบมาโดยเฉพาะสำหรับแอปพลิเคชันที่ประหยัดต้นทุนซึ่งต้องการความสมดุลที่ดีของประสิทธิภาพและต้นทุนต่ำFPGA นี้มีองค์ประกอบตรรกะ 4,000 องค์ประกอบและ 400 บล็อกอาร์เรย์ลอจิก (ห้องปฏิบัติการ) ให้ความสามารถที่แข็งแกร่งสำหรับการออกแบบความซับซ้อนในระดับปานกลางมันมี RAM ทั้งหมด 76.5 กิโลบิตและรองรับหมุด I/O มากถึง 249 ตัวทำให้มีความหลากหลายสูงสำหรับข้อกำหนดการเชื่อมต่อที่หลากหลายการทำงานที่ความถี่สูงถึง 320 MHz และด้วยช่วงแรงดันไฟฟ้า 1.425V ถึง 1.575V EP1C4F324C7N ได้รับการติดตั้งเพื่อจัดการแอปพลิเคชันที่ต้องการรองรับมาตรฐาน I/O ที่หลากหลายเช่น LVTTL, LVCMOS, SSTL-2 และ SSTL-3 และเข้ากันได้กับประเภทหน่วยความจำภายนอกเช่น DDR SDRAM เพิ่มยูทิลิตี้ในการประมวลผลสัญญาณดิจิตอลคอมพิวเตอร์ที่ฝังและระบบอัตโนมัติ

หากคุณต้องการให้การดำเนินงานของคุณทำงานได้อย่างราบรื่นด้วยเทคโนโลยีที่เชื่อถือได้การสั่งซื้อ FPGA นี้เป็นจำนวนมากกับเราสามารถช่วยให้แน่ใจว่าคุณได้รับความพร้อมและความสอดคล้องที่คุณต้องการสำหรับโครงการของคุณ

รุ่น EP1C4F324C7N CAD

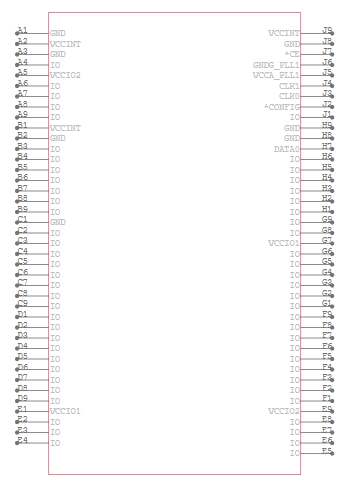

สัญลักษณ์ EP1C4F324C7N

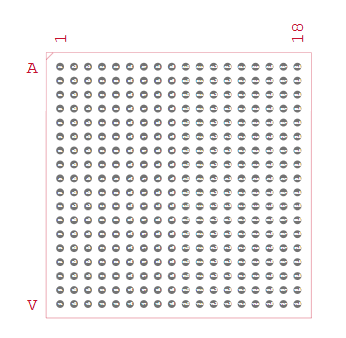

EP1C4F324C7N footprint

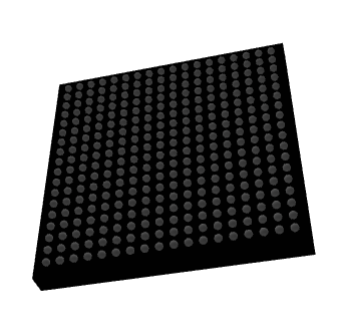

รุ่น EP1C4F324C7N 3D

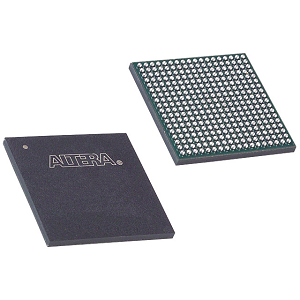

คุณสมบัติ EP1C4F324C7N

- องค์ประกอบตรรกะ: FPGA มีองค์ประกอบตรรกะ 4,000 รายการที่อนุญาตให้มีการใช้งานวงจรตรรกะที่ซับซ้อนและฟังก์ชั่นดิจิตอลได้อย่างมีประสิทธิภาพ

- บล็อกอาร์เรย์ลอจิก (ห้องปฏิบัติการ): มี 400 ห้องปฏิบัติการซึ่งเป็นหน่วยการสร้างพื้นฐานสำหรับสถาปัตยกรรม FPGA ซึ่งอำนวยความสะดวกในการออกแบบการกำหนดค่าตรรกะดิจิตอลอเนกประสงค์

- บิตแรมทั้งหมด: FPGA มีการติดตั้ง RAM แบบฝัง 76.5 กิโลบิตให้ทรัพยากรหน่วยความจำบนชิปสำหรับการประมวลผลข้อมูลความเร็วสูงและการจัดเก็บข้อมูล

- จำนวนหมุด I/O: ด้วยหมุด I/O ผู้ใช้ 249 ตัว EP1C4F324C7N รองรับตัวเลือกการเชื่อมต่อที่หลากหลายซึ่งปรับให้เข้ากับมาตรฐานสัญญาณต่างๆและส่วนประกอบอิเล็กทรอนิกส์

- ความถี่ในการใช้งาน: สามารถทำงานได้ที่ความถี่สูงถึง 320 MHz ช่วยให้สามารถจัดการงานและกระบวนการคำนวณความเร็วสูงได้อย่างมีประสิทธิภาพ

- แรงดันไฟฟ้า: อุปกรณ์ทำงานภายในช่วงแรงดันไฟฟ้า 1.425V ถึง 1.575V ทำให้มั่นใจได้ว่าการจัดการพลังงานที่ยืดหยุ่นและเชื่อถือได้ในแอพพลิเคชั่นที่แตกต่างกัน

- ลูปเฟสล็อค (PLLs): มันมีลูปที่ล็อคเฟสสำหรับการจัดการนาฬิกาที่แม่นยำสำหรับแอปพลิเคชันที่ไวต่อเวลา

- สนับสนุนมาตรฐาน I/O หลายมาตรฐาน: FPGA รองรับมาตรฐาน I/O ที่หลากหลายเช่น LVTTL, LVCMOS, SSTL-2 และ SSTL-3 ซึ่งช่วยเพิ่มความเข้ากันได้กับส่วนประกอบและระบบอิเล็กทรอนิกส์ที่หลากหลาย

ไดอะแกรมบล็อก EP1C4F324C7N

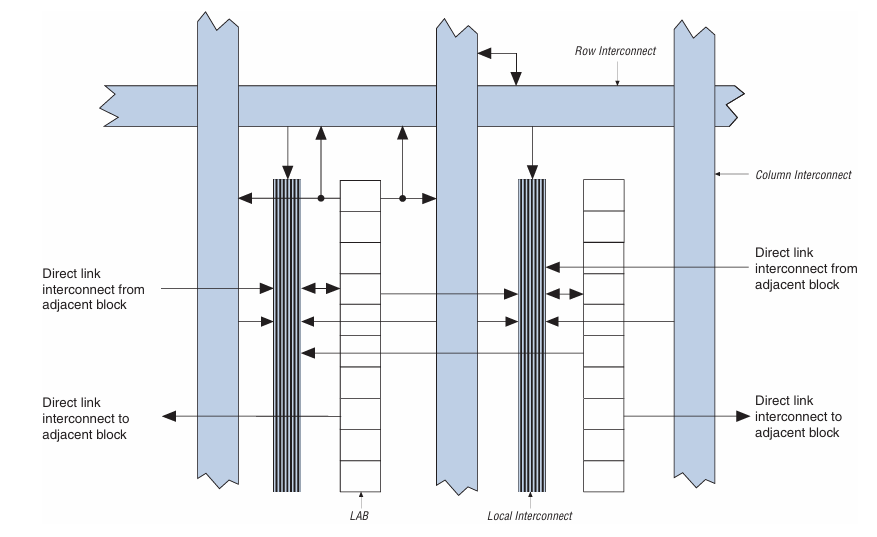

แผนภาพแสดงโครงสร้างการเชื่อมต่อโครงข่ายภายใน FPGA โดยเฉพาะการอ้างอิง EP1C4F324C7N อุปกรณ์จากซีรี่ส์ Altera Cycloneที่สำคัญของเค้าโครงนี้คือ บล็อกอาร์เรย์ลอจิก (Labs) ซึ่งเป็นโมดูลจัดแนวในแนวตั้งที่มีกลุ่มขององค์ประกอบตรรกะที่รับผิดชอบในการใช้ฟังก์ชันตรรกะของผู้ใช้ห้องปฏิบัติการแต่ละห้องเชื่อมต่อกับห้องปฏิบัติการใกล้เคียงผ่านการเชื่อมต่อโดยตรงเชื่อมโยงระหว่างการเชื่อมต่อช่วยให้การสื่อสารความเร็วสูงและลดความล่าช้าในการแพร่กระจายของสัญญาณลิงก์โดยตรงเหล่านี้ให้การถ่ายโอนข้อมูลที่มีประสิทธิภาพและมีการแปลระหว่างบล็อกตรรกะที่อยู่ติดกันโดยไม่ต้องใช้ทรัพยากรการกำหนดเส้นทางที่กว้างขึ้น

รอบ ๆ ห้องปฏิบัติการเป็นสองประเภทหลักของการเชื่อมต่อทั่วโลก: การเชื่อมต่อระหว่างแถว และ การเชื่อมต่อระหว่างคอลัมน์-เส้นสีน้ำเงินกว้างเหล่านี้ทำหน้าที่เป็นทางหลวงเส้นทางทำให้สัญญาณสามารถเคลื่อนที่ข้ามส่วนที่ใหญ่กว่าของผ้า FPGAการเชื่อมต่อระหว่างแถวทำงานในแนวนอนในขณะที่คอลัมน์เชื่อมต่อระหว่างกันทำงานในแนวตั้งพวกเขาอำนวยความสะดวกในการเชื่อมต่อระหว่างบล็อกลอจิกที่อยู่ห่างไกลและอินเทอร์เฟซกับองค์ประกอบอินพุต/เอาต์พุตหรือหน่วยการทำงานอื่น ๆ ที่วางอยู่บนชิป

การเชื่อมต่อระหว่างกันระหว่างห้องแล็บและทำหน้าที่เป็นผ้าสลับที่เชื่อมโยงระหว่างการเชื่อมต่อทั่วโลกกับห้องปฏิบัติการช่วยให้บล็อกลอจิกสามารถเข้าถึงสัญญาณจากทั้งการเชื่อมต่อโดยตรงและทั่วโลกลำดับชั้นการกำหนดเส้นทางนี้การรวมเส้นทางโดยตรง, ท้องถิ่น, แถวและคอลัมน์, ให้วิธีการที่ยืดหยุ่นและปรับขนาดได้ในการกระจายสัญญาณ, การเพิ่มประสิทธิภาพประสิทธิภาพและการใช้ตรรกะภายใน EP1C4F324C7N FPGA

ข้อมูลจำเพาะ EP1C4F324C7N

พิมพ์	พารามิเตอร์
ผู้ผลิต	Altera/Intel
ชุด	Cyclone®
การบรรจุหีบห่อ	ถาด
สถานะชิ้นส่วน	ล้าสมัย
จำนวนห้องปฏิบัติการ/CLBS	400
จำนวนองค์ประกอบตรรกะ/เซลล์	4000
บิตแรมทั้งหมด	78,336
จำนวน I/O	249
แรงดันไฟฟ้า - อุปทาน	1.425V ~ 1.575V
ประเภทการติดตั้ง	ติดตั้งพื้นผิว
อุณหภูมิการทำงาน	0 ° C ~ 85 ° C (TJ)
แพ็คเกจ / เคส	324-BGA
แพ็คเกจอุปกรณ์ซัพพลายเออร์	324-FBGA (19x19)
หมายเลขผลิตภัณฑ์พื้นฐาน	EP1C4

แอปพลิเคชัน EP1C4F324C7N

อุปกรณ์เครือข่าย

EP1C4F324C7N เหมาะอย่างยิ่งสำหรับใช้ในอุปกรณ์เครือข่ายเช่นสวิตช์เราเตอร์และโมเด็มช่วยจัดการการรับส่งข้อมูลอย่างมีประสิทธิภาพปรับปรุงปริมาณงานและลดเวลาแฝงสำหรับการรักษาการดำเนินงานเครือข่ายประสิทธิภาพสูง

ระบบอัตโนมัติอุตสาหกรรม

ในด้านระบบอัตโนมัติอุตสาหกรรม FPGA นี้สามารถใช้ในการควบคุมเครื่องจักรและระบบหุ่นยนต์ความสามารถในการประมวลผลอัลกอริทึมที่ซับซ้อนช่วยให้สามารถควบคุมและตรวจสอบเพิ่มประสิทธิภาพการผลิตและความปลอดภัยในสภาพแวดล้อมการผลิต

อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค

EP1C4F324C7N ค้นหาแอพพลิเคชั่นในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคโดยเฉพาะอย่างยิ่งในการขับเคลื่อนจอแสดงผลความละเอียดสูงและการจัดการอินเทอร์เฟซแบบโต้ตอบในอุปกรณ์เช่นสมาร์ททีวีและระบบอัตโนมัติในบ้านขั้นสูงความสามารถในการประมวลผลที่แข็งแกร่งช่วยให้มั่นใจได้ว่าประสบการณ์ที่ราบรื่นและตอบสนองได้

ระบบยานยนต์

ภายในแอพพลิเคชั่นยานยนต์ FPGA นี้มีส่วนช่วยในการทำงานของระบบช่วยเหลือไดรเวอร์ขั้นสูง (ADAS) และระบบสาระบันเทิงในรถยนต์รองรับการประมวลผลและการตัดสินใจเพื่อความปลอดภัยและความบันเทิงในยานพาหนะสมัยใหม่

การบินและอวกาศและการป้องกัน

FPGA ยังใช้ได้ในภาคการบินและอวกาศและการป้องกันซึ่งเป็นที่จัดการงานและงานประมวลผลสัญญาณสำหรับเรดาร์และระบบการสื่อสารความน่าเชื่อถือและความสามารถสูงในการดำเนินงานภายใต้เงื่อนไขที่รุนแรงทำให้เหมาะสำหรับการใช้งานทางทหารและการบินและอวกาศ

EP1C4F324C7N ชิ้นส่วนที่คล้ายกัน

- EP1C4F324C8N

- EP1C4F324I7N

- EP1C4F324C8

ขั้นตอนการเขียนโปรแกรม EP1C4F324C7N

1. การออกแบบการออกแบบ: เริ่มต้นด้วยการเขียนการออกแบบของคุณโดยใช้ภาษาคำอธิบายฮาร์ดแวร์เช่น VHDL หรือ Verilogรหัสนี้กำหนดโครงสร้างเชิงตรรกะและฟังก์ชั่นของการใช้งานฮาร์ดแวร์ของคุณสิ่งสำคัญคือการแปลความคิดของฮาร์ดแวร์ของคุณให้เป็น HDL อย่างถูกต้องเพื่อให้แน่ใจว่า FPGA ทำงานตามที่คาดไว้ก่อนที่จะดำเนินการกับการใช้งานฮาร์ดแวร์ให้จำลองรหัส HDL ของคุณโดยใช้ซอฟต์แวร์จำลองขั้นตอนนี้ทดสอบตรรกะและฟังก์ชั่นการออกแบบของคุณในสภาพแวดล้อมเสมือนจริงช่วยให้คุณสามารถระบุและแก้ไขข้อผิดพลาดได้ในช่วงต้นของกระบวนการพัฒนา

2. การรวบรวมและการสังเคราะห์ ใช้ซอฟต์แวร์ Quartus II ของ Altera เพื่อรวบรวมและสังเคราะห์รหัส HDL ของคุณการรวบรวมแปล HDL ของคุณเป็น netlist คำอธิบายทั่วไปของฮาร์ดแวร์ FPGA ที่แมปการออกแบบของคุณกับองค์ประกอบตรรกะและทรัพยากรการกำหนดเส้นทางกระบวนการที่เหมาะสมซึ่งเป็นส่วนหนึ่งของเวิร์กโฟลว์ Quartus II เกี่ยวข้องกับการวางและกำหนดเส้นทางการออกแบบของคุณภายใน FPGAมันเพิ่มประสิทธิภาพการจัดวางองค์ประกอบลอจิกและการกำหนดเส้นทางการเชื่อมต่อเพื่อให้ตรงตามข้อกำหนดด้านประสิทธิภาพและลดการใช้ทรัพยากรให้น้อยที่สุด

3. การกำหนดพิน: PIN Planner ใน Quartus II ช่วยให้คุณกำหนดพินเฉพาะบน FPGA ให้กับอินพุตและเอาต์พุตที่กำหนดไว้ในรหัส HDL ของคุณการกำหนดพินที่เหมาะสมนั้นดีสำหรับการเชื่อมต่อทางกายภาพและการโต้ตอบของ FPGA กับส่วนประกอบฮาร์ดแวร์อื่น ๆ ในระบบของคุณ

4. การวิเคราะห์เวลา: ใช้เครื่องวิเคราะห์เวลา TimeQuest เพื่อให้แน่ใจว่าการออกแบบของคุณตรงตามข้อกำหนดด้านเวลาเครื่องมือนี้ตรวจสอบเวลาการตั้งค่าและการพักและประสิทธิภาพการกำหนดเวลาโดยรวมช่วยป้องกันปัญหาเช่นการทุจริตข้อมูลและความไม่แน่นอนของระบบ

5. การสร้างไฟล์การเขียนโปรแกรม: หลังจากการออกแบบถูกรวบรวมสังเคราะห์และตรวจสอบสำหรับเวลาให้ใช้เครื่องมือแอสเซมเบลอร์ภายใน Quartus II เพื่อสร้างไฟล์การเขียนโปรแกรมไฟล์นี้โดยทั่วไปจะมีส่วนขยาย. sof (ไฟล์วัตถุ SRAM) หรือ. pof (ไฟล์วัตถุที่ตั้งโปรแกรมได้) มีข้อมูลการกำหนดค่าสำหรับ FPGA

6. การเขียนโปรแกรมอุปกรณ์: เชื่อมต่อบอร์ด FPGA เข้ากับคอมพิวเตอร์ของคุณโดยใช้อินเทอร์เฟซ JTAG เช่น USB-Blasterอินเทอร์เฟซนี้ใช้สำหรับการถ่ายโอนไฟล์การเขียนโปรแกรมจากพีซีไปยัง FPGAเปิดเครื่องมือโปรแกรมเมอร์ Quartus II เพื่อโหลดและถ่ายโอนไฟล์การเขียนโปรแกรมไปยัง FPGAขั้นตอนนี้กำหนดค่า FPGA ด้วยการออกแบบของคุณโดยพื้นฐานแล้ว "การเขียนโปรแกรม" อุปกรณ์เพื่อดำเนินการฟังก์ชั่นที่ต้องการ

7. การตรวจสอบ: เมื่อโปรแกรม FPGA ถูกตั้งโปรแกรมให้ทำการทดสอบการทำงานเพื่อตรวจสอบว่า FPGA ทำงานอย่างถูกต้องตามข้อกำหนดการออกแบบการทดสอบนี้สามารถเกี่ยวข้องกับการเรียกใช้กรณีทดสอบในสภาพแวดล้อมห้องปฏิบัติการตรวจสอบการทำงานของอินเทอร์เฟซและทำให้มั่นใจว่า FPGA โต้ตอบอย่างถูกต้องกับส่วนประกอบฮาร์ดแวร์อื่น ๆ

ข้อดีของ EP1C4F324C7N

ความยืดหยุ่นและการกำหนดค่าใหม่

EP1C4F324C7N มีความยืดหยุ่นที่ไม่มีใครเทียบได้เมื่อเทียบกับไมโครคอนโทรลเลอร์และ ASICS ซึ่งได้รับการแก้ไขในฟังก์ชั่นของพวกเขาเมื่อผลิตFPGA นี้สามารถ reprogrammed เพื่อปรับให้เข้ากับข้อกำหนดใหม่หรือการเปลี่ยนแปลงในการออกแบบระบบสำหรับแอพพลิเคชั่นที่พัฒนาขึ้นเมื่อเวลาผ่านไปการกำหนดค่าใหม่นี้ช่วยให้สามารถอัปเดตระบบของพวกเขาได้โดยไม่ต้องเปลี่ยนฮาร์ดแวร์ลดทั้งค่าใช้จ่ายและเวลาในการพัฒนา

ความสามารถในการประมวลผลแบบขนาน

ด้วยความสามารถในการดำเนินการหลายอย่างพร้อมกัน EP1C4F324C7N จะเก่งในสภาพแวดล้อมที่ต้องใช้คอมพิวเตอร์ประสิทธิภาพสูงความสามารถในการประมวลผลแบบขนานนี้เป็นข้อได้เปรียบเหนือไมโครคอนโทรลเลอร์แบบดั้งเดิมที่ทำงานตามลำดับทำให้ FPGA เหมาะสมกว่าสำหรับแอปพลิเคชันที่เข้มข้นเช่นการประมวลผลสัญญาณดิจิตอลการประมวลผลวิดีโอและระบบควบคุมที่ซับซ้อน

การใช้งานฮาร์ดแวร์ที่กำหนดเอง

FPGA ช่วยให้สามารถออกแบบตรรกะฮาร์ดแวร์ที่กำหนดเองได้ตามความต้องการในการปฏิบัติงานของผู้ใช้โดยเฉพาะซึ่งหมายความว่า EP1C4F324C7N สามารถปรับให้เหมาะสมเพื่อทำงานเฉพาะอย่างมีประสิทธิภาพมากกว่าโปรเซสเซอร์มาตรฐานหรือ ASICS ให้ประสิทธิภาพที่เหนือกว่าและประสิทธิภาพการใช้พลังงานสำหรับแอปพลิเคชันพิเศษ

ต้นทุน-คุ้มค่าสำหรับการผลิตต่ำถึงกลางปริมาณ

สำหรับโครงการที่ปริมาณการผลิตไม่ได้พิสูจน์ค่าใช้จ่ายสูงในการพัฒนา ASIC EP1C4F324C7N นำเสนอทางเลือกที่คุ้มค่ามันให้ประโยชน์ของฮาร์ดแวร์ที่กำหนดเองโดยไม่ต้องลงทุนล่วงหน้าอย่างมากสำหรับการออกแบบและการผลิต ASIC ทำให้เหมาะอย่างยิ่งสำหรับต้นแบบโครงการขนาดเล็กถึงขนาดกลางหรือแอพพลิเคชั่นอุตสาหกรรมพิเศษ

การบูรณาการและประสิทธิภาพของพื้นที่

ความสามารถในการรวมฟังก์ชั่นและส่วนประกอบหลายอย่างเข้ากับชิป FPGA เดี่ยวทำให้ EP1C4F324C7N มีค่าสูงในแอปพลิเคชันที่มีพื้นที่ จำกัดการรวมนี้นำไปสู่การออกแบบอุปกรณ์ขนาดเล็กที่มีขนาดเล็กลงมากขึ้นยอดเยี่ยมในอุปกรณ์อิเล็กทรอนิกส์แบบพกพาแอพพลิเคชั่นยานยนต์และสถานการณ์อื่น ๆ ที่จำเป็นต้องใช้ประสิทธิภาพพื้นที่

ขนาดบรรจุภัณฑ์ EP1C4F324C7N

- ประเภทแพ็คเกจ: 324-pin Fine-Pitch Ball Grid Grid Array (FBGA)

- ขนาดบรรจุภัณฑ์ (ความยาว x กว้าง): 19 มม. x 19 มม.

- ความสูงสูงสุดนั่ง: 3.5 มม.

- สนามเทอร์มินัล: 1 มม.

ผู้ผลิต EP1C4F324C7N

EP1C4F324C7N เป็นประตูที่ตั้งโปรแกรมได้ (FPGA) ที่ผลิตโดย Field Intelหลังจากการเข้าซื้อกิจการของ Alteraในฐานะที่เป็นส่วนหนึ่งของซีรี่ส์Cyclone®ของ Intel FPGA นี้แสดงให้เห็นถึงส่วนของโซลูชั่นเทคโนโลยีแบบบูรณาการของ IntelIntel ผู้นำในอุตสาหกรรมเซมิคอนดักเตอร์ได้รวมเทคโนโลยีการผลิตขั้นสูงและการสนับสนุนอย่างกว้างขวางเพื่อให้โซลูชั่น FPGA ที่แข็งแกร่งรวมถึง EP1C4F324C7N ซึ่งมีความสามารถในการตรรกะที่ซับซ้อนในรูปแบบขนาดกะทัดรัดFPGA นี้เน้นความมุ่งมั่นของ Intel ในการส่งมอบส่วนประกอบการคำนวณประสิทธิภาพสูงที่ตอบสนองความต้องการทางเทคโนโลยีที่หลากหลาย

บทสรุป

ไม่ว่าคุณจะพัฒนาตรรกะการควบคุมที่กำหนดเองการสร้างระบบการสื่อสารความเร็วสูงหรือฟังก์ชั่นดิจิตอลแบบเฉพาะต้นแบบ EP1C4F324C7N FPGA จะให้สมดุลที่ดีที่สุดของประสิทธิภาพความยืดหยุ่นและค่าใช้จ่ายด้วยความเข้ากันได้ของ I/O ในวงกว้างหน่วยความจำแบบบูรณาการและการกำหนดค่าใหม่ที่มีประสิทธิภาพรองรับการออกแบบที่ปรับขนาดได้และประหยัดพื้นที่ในแอพพลิเคชั่นที่ทันสมัยที่หลากหลายได้รับการสนับสนุนจากการสนับสนุนชั้นนำในอุตสาหกรรมของ Intel FPGA นี้ยังคงเป็นโซลูชันที่เชื่อถือได้และปรับตัวได้สำหรับการค้นหาตรรกะที่สามารถตั้งโปรแกรมได้ในการปรับใช้ทั้งต่ำและกลาง
