GC5330izev ตัวประมวลผลสัญญาณดิจิตอล: คุณสมบัติแอปพลิเคชันทางเลือกและข้อมูลจำเพาะ

คู่มือนี้เกี่ยวกับ GC5330izev ชิปดิจิตอลอัจฉริยะที่ช่วยให้ระบบไร้สายทำงานได้ดีขึ้นมันใช้ในสิ่งต่าง ๆ เช่นหอคอยเซลล์เครื่องทำซ้ำแบบไร้สายและอุปกรณ์ทดสอบGC5330izev สามารถจัดการสัญญาณไร้สายจำนวนมากและช่วยปรับปรุงความเร็วลดเสียงรบกวนและทำให้สัญญาณชัดเจนขึ้นในคู่มือนี้คุณจะได้เรียนรู้ว่าชิปนี้ทำอย่างไรวิธีการทำงานและสถานที่ที่ใช้

แคตตาล็อก

ภาพรวม GC5330izev

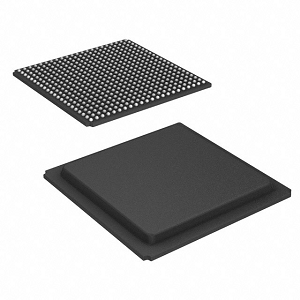

ที่ GC5330izev เป็นตัวประมวลผลสัญญาณดิจิตอลสัญญาณดิจิตอลที่ส่งสัญญาณแบบกว้างที่มีความซับซ้อนซึ่งออกแบบมาโดยเฉพาะสำหรับระบบการสื่อสารไร้สายขั้นสูงDSP นี้รองรับมาตรฐานที่หลากหลายเช่น CDMA, GSM, TD-SCDMA, W-CDMA และ WIMAX ทำให้มีความหลากหลายสูงสำหรับโครงสร้างพื้นฐานการสื่อสารที่หลากหลายมันมีบรรจุภัณฑ์ตาราง 484-ball Array (BGA) ที่เหมาะสำหรับการใช้งานเทคโนโลยีพื้นผิวทำให้มั่นใจได้ว่าการรวมเข้ากับชุดประกอบอิเล็กทรอนิกส์ที่ทันสมัยส่วนหนึ่งของตระกูล GC5330 ที่กว้างขึ้น GC5330izev แบ่งปันสถาปัตยกรรมหลักทั่วไปกับพี่น้องโดยมีวัตถุประสงค์เพื่อเพิ่มประสิทธิภาพและประสิทธิภาพของการดำเนินงานการส่งสัญญาณการส่งสัญญาณแบบกว้าง

หากคุณกำลังมองหาที่จะล็อค DSP ที่เชื่อถือได้สำหรับระบบของคุณตอนนี้เป็นเวลาที่ดีในการคิดเกี่ยวกับการสั่งซื้อจำนวนมากกับเราสำหรับ GC5330izev

รุ่น GC5330izev CAD

สัญลักษณ์ GC5330izev

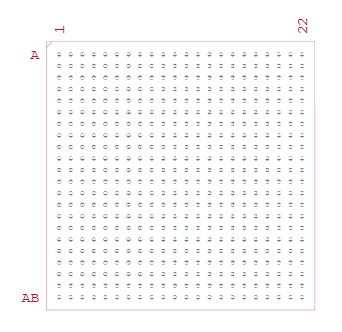

รอยเท้า GC5330izev

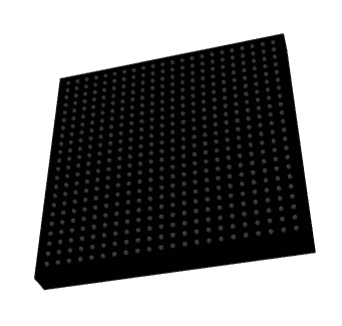

รุ่น GC5330izev 3D

คุณสมบัติ GC5330izev

- การส่งและรับแบบรวมในตัว: DSP รวมถึง Digital Upconverter (DUC) และฟังก์ชั่น Digital DownConverter (DDC)การรวมนี้ช่วยลดความซับซ้อนของห่วงโซ่การประมวลผลสัญญาณโดยการรวมฟังก์ชันหลายฟังก์ชั่นลงในโซลูชันขนาดกะทัดรัดหนึ่งครั้งซึ่งจะช่วยลดความซับซ้อนและขนาดของระบบ

- การรองรับช่องหลายช่อง: GC5330izev รองรับช่องสัญญาณได้สูงสุด 4 รายการ (TX) และ 8 ช่องรับ (RX)คุณลักษณะนี้ช่วยให้สามารถจัดการระบบมัลติแอนเทนนาที่ซับซ้อนซึ่งเหมาะสำหรับเทคโนโลยีการสื่อสารไร้สายที่ทันสมัยซึ่งต้องการปริมาณงานที่สูงและความสมบูรณ์ของสัญญาณที่เพิ่มขึ้น

- ส่งฟังก์ชั่นเส้นทาง: ฟังก์ชันการทำงานที่สำคัญในเส้นทางการส่งของ GC5330izev รวมถึงการลดปัจจัย CREST (CFR), ดิจิตอล predistortion (DPD) และการส่งความเท่าเทียมกันคุณสมบัติเหล่านี้จำเป็นสำหรับการปรับปรุงคุณภาพของสัญญาณและความเป็นเส้นตรงซึ่งจะช่วยเพิ่มประสิทธิภาพโดยรวมและประสิทธิภาพของระบบการสื่อสาร

- ความสามารถในการซิงโครไนซ์: อุปกรณ์ดังกล่าวติดตั้ง Syncs อินพุต LVDS สองรายการ (SYNCA และ SYNCB) และการซิงค์เอาต์พุต LVDS หนึ่งรายการความสามารถในการซิงโครไนซ์เหล่านี้ช่วยให้มั่นใจได้ว่าการจัดตำแหน่งเวลาที่แม่นยำในอุปกรณ์หลายเครื่องภายในระบบเพื่อรักษาความสมบูรณ์และการเชื่อมโยงกันในการส่งข้อมูล

แผนภาพบล็อก GC5330izev

บล็อกไดอะแกรมของ GC5330/GC5337 แสดงให้เห็นถึงโซลูชันการส่งผ่านดิจิตอลประสิทธิภาพสูงที่ออกแบบมาสำหรับระบบสถานีฐานมันเริ่มต้นด้วย อินเตอร์เฟสเบสแบนด์รับคู่ต่างกันมากถึง 24 LVDS ที่ 1.8V ซึ่งนำข้อมูลเบสแบนด์ดิจิตอลลงในชิปอินเทอร์เฟซนี้รวมถึงเครื่องวัดพลังงานต่อช่องทางและ AGC -การควบคุมอัตราขยายอัตโนมัติ) เพื่อให้แน่ใจว่าระดับสัญญาณที่ดีที่สุดที่ บล็อก Digital Down/Up Converter (DDUC) สามารถกำหนดค่าได้สำหรับการส่ง (TX) หรือรับ (RX) และรองรับมากถึง 12 ช่องมันประมวลผลสัญญาณเบสแบนด์ผ่านขั้นตอนการกรองหลายขั้นตอนเช่น FIR, Farrow และ CIC เพื่อปรับอัตราตัวอย่างและใช้การแก้ไขหรือการทำลายเป็นทางเลือก Oscillator ที่ควบคุมด้วยตัวเลข (NCO) รวมอยู่ในการแปลความถี่เมื่อกรองและปรับอากาศสัญญาณจะเข้าสู่เส้นทาง TX ซึ่งจะถูกแก้ไขเพิ่มเติมโดย CFR (การลดลงของปัจจัย CREST) ​​และบล็อก DPD (ดิจิตอล pre-distortion)ส่วนประกอบเหล่านี้เพิ่มประสิทธิภาพช่วงไดนามิกของสัญญาณและทำให้เป็นเส้นตรงสำหรับการส่งที่มีประสิทธิภาพองค์ประกอบ ET (การติดตามซองจดหมาย) และ BUC (บล็อกตัวแปลง) เตรียมสัญญาณสำหรับการปรับความถี่สูงIF NCO Stage จะเลื่อนสัญญาณไปยังความถี่ระดับกลางก่อนที่จะส่งไปยังรูปแบบ TX และอินเตอร์เฟส DAC ซึ่งส่งออกสูงถึง 4 TX Streams ถึง 8 DACs ผ่าน 40 LVDS

ในด้านการรับระบบจะรวบรวมข้อมูล ADC ความเร็วสูงผ่านสาย LVDS 60 สายข้อมูลจะถูกประมวลผลผ่านการยกเลิกการชดเชย DC, FE-AGC, สวิตช์และหากบล็อก NCOจากนั้นจะดำเนินการกับ R2C และ BDC ผ่านการทำให้เท่าเทียมกันและการแก้ไขความไม่สมดุลของ I/Q ทางเลือกก่อนการจับภาพขั้นสุดท้ายและการวัดพลังงานกระบวนการนี้รองรับแบนด์วิดท์ที่ยืดหยุ่นและอัตราการทำลายล้างที่ด้านล่างของไดอะแกรมจะแสดงอินเทอร์เฟซการควบคุมและการซิงโครไนซ์หลายอย่างเหล่านี้รวมถึงอินเตอร์เฟสไมโครโปรเซสเซอร์สำหรับคำสั่งและอินพุตข้อมูล JTAG สำหรับการทดสอบและการดีบักและ SPI สำหรับการกำหนดค่านาฬิกาความเร็วสูงและสัญญาณการซิงโครไนซ์ช่วยให้มั่นใจได้ถึงเวลาที่แม่นยำระหว่างอินพุตการประมวลผลและบล็อกเอาต์พุตโดยรวมแล้วสถาปัตยกรรม GC5330/GC5337 ได้รับการปรับให้เหมาะสมสำหรับการส่งผ่านดิจิตอลที่มีประสิทธิภาพสูงพร้อมการกำหนดค่าที่ยืดหยุ่นสำหรับมาตรฐานไร้สายต่างๆ

ข้อมูลจำเพาะ GC5330izev

พิมพ์	พารามิเตอร์
ผู้ผลิต	Texas Instruments
การบรรจุหีบห่อ	จำนวนมาก
สถานะชิ้นส่วน	ล้าสมัย
การทำงาน	ตัวประมวลผลสัญญาณดิจิตอล
ประเภท RF	CDMA, GSM, TD-SCDMA, W-CDMA, WIMAX
ประเภทการติดตั้ง	ติดตั้งพื้นผิว
แพ็คเกจ / เคส	484-BGA
แพ็คเกจอุปกรณ์ซัพพลายเออร์	484-BGA
หมายเลขผลิตภัณฑ์พื้นฐาน	GC5330

แอปพลิเคชัน GC5330izev

ระบบสื่อสารไร้สาย

GC5330izev ได้รับการออกแบบมาเพื่อจัดการโปรโตคอลไร้สายขั้นสูงเช่น CDMA, GSM, TD-SCDMA, W-CDMA และ WIMAXสิ่งนี้ทำให้เป็น DSP ที่เหมาะสำหรับใช้ในสถานีฐานที่ทันสมัยและโครงสร้างพื้นฐานไร้สายคุณสมบัติการเพิ่มขึ้นของดิจิตอลแบบดิจิตอลและการลงมติพร้อมกับการรองรับหลายช่องทางช่วยให้สามารถจัดการการประมวลผลสัญญาณ RF Wideband ได้อย่างมีประสิทธิภาพอุปกรณ์ช่วยเพิ่มประสิทธิภาพของระบบการสื่อสารไร้สายโดยลดจำนวนส่วนประกอบภายนอกที่ต้องการและนำเสนอความสมบูรณ์ของสัญญาณที่เหนือกว่า

ทำซ้ำแบบไร้สาย

ในแอปพลิเคชัน repeater ไร้สาย GC5330izev ทำหน้าที่เป็นสะพานเชื่อมระหว่างการรับและส่งโซ่มันให้การกรองดิจิตอลการลดลงของสัญญาณที่เข้ามาและการเพิ่มขึ้นของสัญญาณขาออกสิ่งนี้ช่วยให้ผู้ทำซ้ำส่งสัญญาณการสื่อสารในระยะทางไกลโดยไม่บิดเบือนการรวมคุณสมบัติต่าง ๆ เช่นการลดปัจจัย CREST และ predistortion ดิจิตอลยังทำให้เหมาะอย่างยิ่งสำหรับการรักษาคุณภาพการส่งผ่านในเส้นทางที่ขยาย

อุปกรณ์ทดสอบและการวัด

GC5330izev มีค่าในการทดสอบและอุปกรณ์วัดความสามารถในการประมวลผลแบบกว้างและการจัดการช่องสัญญาณที่ยืดหยุ่นช่วยให้สามารถจำลองประมวลผลและวิเคราะห์สัญญาณในโปรโตคอลไร้สายต่างๆความแม่นยำในการซิงโครไนซ์สูงและคุณสมบัติการปรับสภาพสัญญาณขั้นสูงช่วยให้มั่นใจว่าการวัดที่เชื่อถือได้และทำซ้ำได้ในสภาพแวดล้อมการทดสอบในห้องปฏิบัติการและภาคสนาม

วิทยุแบบจุดต่อจุด

GC5330izev เหมาะสำหรับการใช้งานในไมโครเวฟแบบจุดต่อจุดและลิงก์วิทยุคลื่นมิลลิเมตรในระบบดังกล่าวการส่งข้อมูลอัตราข้อมูลสูงและการรับสัญญาณต้องการ DSPs ที่สามารถจัดการแบนด์วิดท์กว้างและการซิงโครไนซ์แน่นอุปกรณ์นี้รองรับความต้องการเหล่านั้นด้วยการประมวลผลดิจิตอลที่มีประสิทธิภาพช่วยให้การสื่อสารที่เชื่อถือได้ในการเข้าถึงไร้สายคงที่เครือข่าย backhaul หรือลิงก์อุตสาหกรรมเฉพาะ

GC5330izev ชิ้นส่วนที่คล้ายกัน

- GC5318ized

- max2090etp+t

- GC5328izer

ข้อดีของ GC5330izev

ประสิทธิภาพของแอมพลิฟายเออร์พลังงานที่เพิ่มขึ้น

GC5330izev เสนอการปรับปรุงประสิทธิภาพของระบบโดยรวมโดยการผสมผสานการลดปัจจัยยอด (CFR) และดิจิตอล predistortion (DPD)เทคโนโลยีเหล่านี้ทำงานร่วมกันเพื่อลดอัตราส่วนสูงสุดต่อค่าเฉลี่ย (PAR) ของสัญญาณ RF และแก้ไขความไม่เชิงเส้นในแอมพลิฟายเออร์พลังงานเป็นผลให้แอมพลิฟายเออร์ทำงานได้อย่างมีประสิทธิภาพมากขึ้นลดการใช้พลังงานและการสร้างความร้อนสิ่งนี้นำไปสู่การประหยัดต้นทุนสำหรับผู้ให้บริการระบบและขยายอายุการใช้งานของส่วนประกอบ RF

การรวมระบบที่ยืดหยุ่น

ต้องขอบคุณการสนับสนุนสำหรับการกำหนดค่า MIMO ต่างๆเช่น 2 × 2, 4 × 4 หรือแม้กระทั่ง 4 × 8 และเข้ากันได้กับมาตรฐานไร้สายหลายอย่างเช่น GSM, CDMA, TD-SCDMA, W-CDMA และ WIMAXคุณสามารถใช้แพลตฟอร์มเดียวในประเภทโครงสร้างพื้นฐานการสื่อสารที่แตกต่างกันลดความซับซ้อนในการพัฒนาเวลาในการตลาดและความจำเป็นในการจัดการโซลูชัน DSP ที่หลากหลายสำหรับเครือข่ายที่แตกต่างกัน

ลดจำนวนส่วนประกอบและค่าใช้จ่าย

ด้วยการรวมฟังก์ชั่นการประมวลผลหลายฟังก์ชั่นเช่นการแก้ไขดิจิตอล downconversion และการส่ง Equalization ลงในอุปกรณ์เดียว GC5330izev ช่วยลดความต้องการส่วนประกอบที่รองรับภายนอกสิ่งนี้ไม่เพียง แต่ทำให้เค้าโครง PCB ง่ายขึ้นเท่านั้น แต่ยังช่วยลดต้นทุนบิล (BOM) และรอยเท้าของระบบผลลัพธ์ที่ได้คือการออกแบบที่มีขนาดกะทัดรัดและคุ้มค่ากว่าซึ่งง่ายต่อการผลิตและบำรุงรักษา

ปรับปรุงคุณภาพของสัญญาณและความน่าเชื่อถือ

ด้วยการประมวลผลสัญญาณขั้นสูงในตัวเช่น CFR, DPD และส่ง Equalization GC5330izev ช่วยเพิ่มความคมชัดของสัญญาณและลดการรั่วไหลของช่องทางที่อยู่ติดกันสิ่งนี้ส่งผลให้ช่องทางการสื่อสารที่แข็งแกร่งและทนต่อสัญญาณรบกวนมากขึ้นทำให้มั่นใจได้ว่าผู้ใช้จะได้รับการส่งผ่านที่สม่ำเสมอและมีคุณภาพสูงแม้ในสภาพแวดล้อม RF ที่หนาแน่นหรือสถานการณ์อัตราสูง

ขั้นตอนการเขียนโปรแกรม GC5330izev

1. การเลือกอินเทอร์เฟซ: ขั้นตอนเริ่มต้นในการเขียนโปรแกรม GC5330izev เกี่ยวข้องกับการเลือกอินเทอร์เฟซการสื่อสารที่เหมาะสมอุปกรณ์นี้รองรับทั้งอินเตอร์เฟสไมโครโปรเซสเซอร์ (MPU) อินเทอร์เฟซและอินเทอร์เฟซต่อพ่วงอนุกรม (SPI)ตัวเลือกขึ้นอยู่กับสถาปัตยกรรมและข้อกำหนดการควบคุมข้อมูลของระบบอินเตอร์เฟส SPI จะเปิดใช้งานเฉพาะเมื่อ Emifena (เปิดใช้งานอินเตอร์เฟสหน่วยความจำภายนอก) ถูกตั้งค่าเป็นตรรกะต่ำคุณต้องตรวจสอบให้แน่ใจว่ามีการกำหนดค่าฮาร์ดแวร์ที่ถูกต้องก่อนที่จะเริ่มการสื่อสารการตัดสินใจครั้งนี้กำหนดว่าคำสั่งควบคุมข้อมูลการกำหนดค่าและข้อมูลสถานะจะถูกแลกเปลี่ยนระหว่างคอนโทรลเลอร์โฮสต์และ GC5330 อย่างไร

2. การกำหนดค่านาฬิกา: เมื่อสร้างอินเทอร์เฟซขั้นตอนต่อไปคือการกำหนดค่าสัญญาณนาฬิกาGC5330Izev ทำงานโดยใช้นาฬิกาหลักสองนาฬิกา: นาฬิกาดิจิตอลก่อนเพี้ยน (DPDCLK) และนาฬิกาเบสแบนด์ (BBCLK)นาฬิกาเหล่านี้ขับเคลื่อนไปป์ไลน์การประมวลผลข้อมูลภายในDPDCLK รองรับความถี่สูงถึง 310 MHz ในขณะที่ BBCLK รองรับได้มากถึง 290 MHzทั้งสองจะต้องได้รับการกำหนดค่าอย่างถูกต้องเพื่อให้ตรงตามข้อกำหนดของแบนด์วิดท์และกำหนดเวลาของมาตรฐานการสื่อสารไร้สายที่ตั้งใจไว้การซิงโครไนซ์ที่เหมาะสมระหว่างโดเมนนาฬิกาเหล่านี้ทำให้มั่นใจได้ว่าขั้นตอนการประมวลผลสัญญาณเช่นการกรองการแก้ไขและฟังก์ชั่นการผสมอย่างน่าเชื่อถือและภายในข้อกำหนด

3. การซิงโครไนซ์: การซิงโครไนซ์เป็นสิ่งสำคัญสำหรับการดำเนินการตามเวลาในโมดูลต่างๆภายใน GC5330izevชิปให้สัญญาณซิงค์อินพุต Synca และ SYNCB รวมถึงการซิงก์สัญญาณซิงโครไนซ์เอาต์พุตสัญญาณเหล่านี้ใช้เพื่อจัดกิจกรรมภายในเช่นการวัดพลังงานการจับสัญญาณหรือการอัปเดต DPDในระบบหลายชิปหรือหลายช่องทางฮาร์ดแวร์ภายนอกหรือโปรเซสเซอร์เบสแบนด์จะต้องประสานงานการซิงค์พัลส์เพื่อให้แน่ใจว่าหน้าต่างการประมวลผลที่สอดคล้องกันโดยการเขียนโปรแกรมการลงทะเบียนควบคุมการซิงค์คุณสามารถปรับแต่งวิธีการทริกเกอร์การซิงโครไนซ์และเวลาที่เกิดขึ้นเพื่อให้มั่นใจว่าการทำงานที่มั่นคงแม้ภายใต้เงื่อนไขของระบบแบบไดนามิก

4. การจัดรูปแบบข้อมูล : GC5330izev เสนอตัวเลือกการจัดรูปแบบข้อมูลที่ยืดหยุ่นสำหรับทั้งเส้นทางการส่งและรับคุณต้องกำหนดค่าตัวฟอร์มการป้อนข้อมูลเบสแบนด์สำหรับการส่งและรูปแบบเอาต์พุตเบสแบนด์สำหรับการรับสิ่งนี้เกี่ยวข้องกับการเลือกความกว้างของข้อมูลและรูปแบบที่เหมาะสมเช่นโหมดอนุกรม, ไบต์แบบขนานหรือโหมดแทะขนานการจัดรูปแบบข้อมูลที่ถูกต้องช่วยให้มั่นใจได้ถึงความเข้ากันได้กับโปรเซสเซอร์เบสแบนด์หรือการจัดการ FPGA Digital I/Q สตรีมตัวเลือกการกำหนดกรอบที่ตั้งโปรแกรมได้อนุญาตให้ทำเครื่องหมายการจัดตำแหน่งที่กำหนดเองและการห่อหุ้มข้อมูลสำหรับระบบที่ใช้โครงสร้างการกำหนดกรอบที่ซับซ้อนหรือใช้การส่งสัญญาณระเบิดแบบไดนามิก

5. การกำหนดค่า DUC และ DDC: ฟังก์ชั่นหลักของ GC5330izev คือความสามารถในการเพิ่มความสามารถในการเพิ่มขึ้นของดิจิตอล (DUC) และ DownConversion (DDC)บล็อกเหล่านี้ได้รับการกำหนดค่าให้จัดการการแก้ไขสัญญาณการทำลายการกรองและการแปลความถี่ในด้านการส่ง DUC จะเพิ่มอัตราตัวอย่างและเลื่อนสัญญาณไปยังแถบความถี่ที่ต้องการพร้อมสำหรับการแปลง RFในด้านที่ได้รับ DDC จะลดอัตราตัวอย่างและกรองส่วนประกอบความถี่ที่ไม่พึงประสงค์ออกการตั้งค่า DUC และ DDC ที่เหมาะสมนั้นดีสำหรับการเพิ่มประสิทธิภาพความเที่ยงตรงของสัญญาณการลดนามแฝงและสร้างความมั่นใจในการใช้แบนด์วิดท์ที่มีประสิทธิภาพพารามิเตอร์การกำหนดค่ารวมถึงอัตราการแก้ไข/การถอดรหัสค่าสัมประสิทธิ์ตัวกรองและการตั้งค่ามิกเซอร์

6. ได้รับการควบคุม: การควบคุมอัตราขยายอัตโนมัติ (AGC) ใน GC5330izev แบ่งออกเป็นสองประเด็นสำคัญ: AGC front-end (FEAGC) และ AGC back-end (BeagC)บล็อกเหล่านี้ช่วยรักษาระดับสัญญาณที่ดีที่สุดเมื่อสัญญาณเคลื่อนที่ผ่านห่วงโซ่การประมวลผลFEAGC เกี่ยวข้องกับระดับสัญญาณที่เข้ามาเป็นหลักปรับอัตราขยายเพื่อป้องกันความอิ่มตัวหรือการตัดBeagC มุ่งเน้นไปที่สัญญาณที่ประมวลผลเพื่อให้มั่นใจว่ามันยังคงอยู่ในช่วงไดนามิกที่คาดหวังสำหรับการดำเนินงานดิจิทัลที่ตามมาคุณต้องตั้งโปรแกรมเกณฑ์ AGC อัตราการโจมตี/การสลายตัวและทำตามขั้นตอนเพื่อจัดการกับเงื่อนไขสัญญาณที่แตกต่างกันเช่นการซีดจางการรบกวนหรือการเปลี่ยนแปลงพลังงานสัญญาณ

7. การวัดพลังงานและการตั้งค่าการเตือนภัย: GC5330izev รวมถึงหน่วยการวัดพลังงานที่สามารถตั้งโปรแกรมได้ซึ่งสามารถตรวจสอบระดับสัญญาณได้มิเตอร์เหล่านี้ช่วยตรวจจับความผิดปกติเช่นไฟกระชากการลดลงหรือการปล่อยออกจากวงดนตรีสัญญาณเตือนที่สามารถตั้งโปรแกรมได้สามารถกำหนดค่าให้ทริกเกอร์ตามเกณฑ์ที่ตั้งไว้ล่วงหน้าช่วยให้การดำเนินการป้องกันหรือแก้ไขเช่นการปรับอัตราขยายหรือการส่งสัญญาณข้อผิดพลาดคุณต้องกำหนดค่าบล็อกการวัดโดยการตั้งค่าขนาดหน้าต่างไฟฟ้าระดับขีด จำกัด และการตั้งค่าตัวกรองฟังก์ชั่นนี้มีความสำคัญในระบบที่ต้องการความน่าเชื่อถือสูงเช่นสถานีฐานซึ่งต้องมีการปฏิบัติตามกฎระเบียบและความปลอดภัยในการดำเนินงาน

ขนาดบรรจุภัณฑ์ GC5330izev

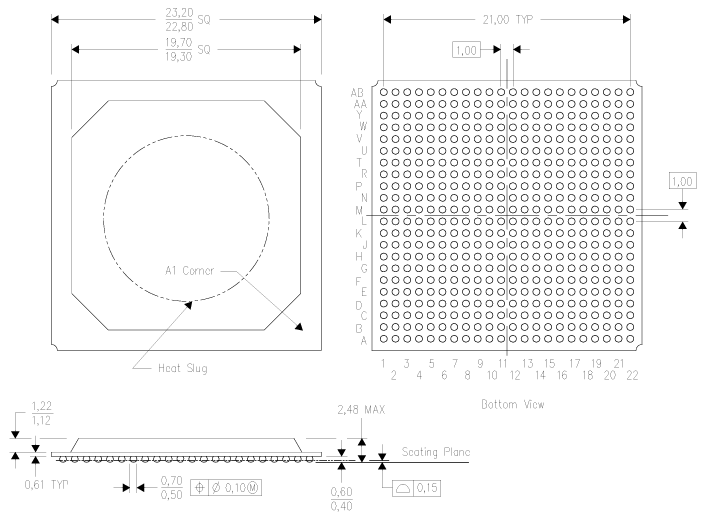

มิติแพ็คเกจ

พารามิเตอร์	มิติ (มม.)
ขนาดร่างกาย (โดยรวม)	22.80 - 23.20
ขนาดพื้นผิว (สี่เหลี่ยมชั้นใน)	19.30 - 19.70
สนามบอล (ทั่วไป)	1
จำนวนลูก	22 × AB (GRID ARRAY)
ความสูงของแพ็คเกจ (ร่างกาย)	1.12 - 1.22
ความสูงสูงสุดของแพ็คเกจ (โดยรวม)	2.48
เส้นผ่าศูนย์กลางลูก	0.50 - 0.70
ความสูงของลูกบอลเหนือระนาบที่นั่ง	0.40 - 0.60
ความทนทานต่อเส้นผ่านศูนย์กลางของลูกบอล	± 0.10
บอลยืนปิด (ระนาบที่นั่ง)	0.15

โครงร่างแพ็คเกจ

ผู้ผลิต GC5330izev

GC5330izev ผลิตโดย Texas Instrumentsผู้นำที่มีชื่อเสียงระดับโลกในการออกแบบและการผลิตเซมิคอนดักเตอร์แบบอะนาล็อกและแบบฝังตัวมีสำนักงานใหญ่ในดัลลัสเท็กซัสเท็กซัสเครื่องมือ (TI) มีชื่อเสียงมายาวนานด้านนวัตกรรมและความน่าเชื่อถือในอุตสาหกรรมอิเล็กทรอนิกส์ให้บริการภาคที่หลากหลายรวมถึงยานยนต์อุตสาหกรรมการสื่อสารและอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคTI เป็นที่รู้จักกันดีในเรื่องพอร์ตโฟลิโอที่แข็งแกร่งของวงจรรวมประสิทธิภาพสูงและ GC5330izev เป็นตัวอย่างของความเชี่ยวชาญของ บริษัท ในการส่งมอบโซลูชั่นวิทยุดิจิตอลที่ซับซ้อนด้วยการมุ่งเน้นไปที่คุณภาพความสามารถในการปรับขนาดและการสนับสนุนสำหรับมาตรฐานการสื่อสารที่เกิดขึ้นใหม่ Texas Instruments ทำให้มั่นใจได้ว่าส่วนประกอบเช่น GC5330izev เป็นไปตามข้อกำหนดที่ต้องการของ RF ที่ทันสมัยและแอพพลิเคชั่นการประมวลผลเบสแบนด์

บทสรุป

GC5330izev โดดเด่นในฐานะโซลูชัน DSP ที่มีประสิทธิภาพสูงซึ่งออกแบบมาเพื่อตอบสนองความต้องการที่เข้มงวดของโครงสร้างพื้นฐานไร้สายรุ่นต่อไปการรองรับช่องทางที่ยืดหยุ่นบล็อกการประมวลผลแบบบูรณาการและการซิงโครไนซ์ที่แข็งแกร่งทำให้เหมาะสำหรับการลดความซับซ้อนของระบบปรับปรุงประสิทธิภาพของแอมพลิฟายเออร์พลังงานและเพิ่มความเที่ยงตรงของสัญญาณได้รับการสนับสนุนจากชื่อเสียงของ Texas Instruments สำหรับความน่าเชื่อถือและนวัตกรรม GC5330izev เป็นตัวเลือกที่มุ่งไปสู่การสร้างระบบ RF ที่ปรับขนาดและมีประสิทธิภาพด้วยค่าใช้จ่ายส่วนประกอบน้อยที่สุด
