EP2S60F672C4 FPGA: คุณสมบัติแอปพลิเคชันคู่มือการเขียนโปรแกรมและแผ่นข้อมูล

ในคู่มือนี้คุณจะได้รับภาพรวมที่ชัดเจนของ EP2S60F672C4 ซึ่งเป็น FPGA ที่ทรงพลังจากตระกูล Stratix II ของ Intelคุณจะได้เรียนรู้เกี่ยวกับคุณสมบัติหลักสถาปัตยกรรมโครงสร้างบล็อกและรายละเอียดทางเทคนิคเพื่อทำความเข้าใจว่ามันเข้ากับการออกแบบดิจิตอลขั้นสูงได้อย่างไรนอกจากนี้ยังนำคุณผ่านขั้นตอนการเขียนโปรแกรมแอปพลิเคชันข้อดีและข้อเสียเพื่อให้คุณสามารถดูว่าอุปกรณ์นี้สามารถใช้งานได้ที่ไหนและอย่างไร

แคตตาล็อก

EP2S60F672C4 คืออะไร?

ที่ EP2S60F672C4 เป็น FPGA ที่มีความหนาแน่นสูงจาก Intel (เดิมคือ Altera) ซึ่งเป็นของตระกูล Stratix IIสร้างขึ้นบนกระบวนการ SRAM ทองแดง 90 นาโนเมตร, 1.2 V นั้นให้ความจุตรรกะที่สำคัญภายในแพ็คเกจ FBGA 672 ลูกทำให้เหมาะสำหรับระบบดิจิตอลที่ซับซ้อนในฐานะที่เป็นส่วนหนึ่งของซีรี่ส์ EP2S อุปกรณ์“ 60” อยู่ในช่วงกลางถึงกอเปอร์ของกลุ่มผู้เล่นตัวจริงของ Stratix II ซึ่งมีความสมดุลของความหนาแน่นของตรรกะหน่วยความจำฝังตัวและทรัพยากร I/Oเป็นที่รู้จักกันดีในด้านสถาปัตยกรรมและความน่าเชื่อถือที่แข็งแกร่ง FPGA นี้ยังคงเป็นตัวเลือกที่น่าเชื่อถือในการออกแบบขั้นสูงมากมาย

กำลังมองหา EP2S60F672C4?ติดต่อเราเพื่อตรวจสอบหุ้นปัจจุบันเวลารอคอยและราคา

รุ่น EP2S60F672C4 CAD

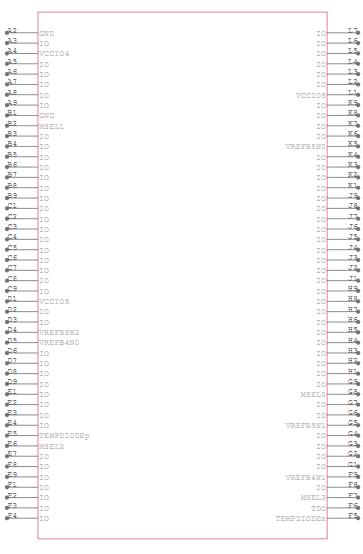

สัญลักษณ์ EP2S60F672C4

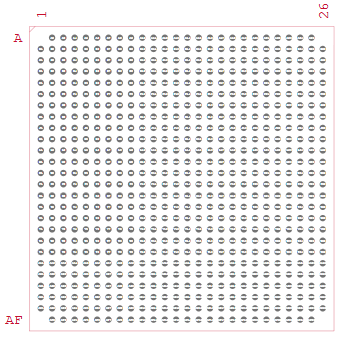

EP2S60F672C4 footprint

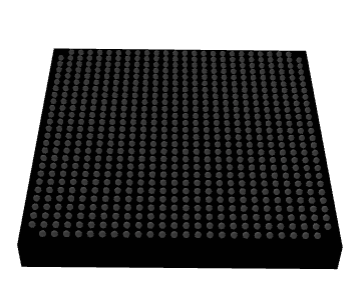

รุ่น EP2S60F672C4 3D

คุณสมบัติ EP2S60F672C4

- ขั้นสูง 90 nm, 1.2 V CMOS กระบวนการ

EP2S60F672C4 สร้างขึ้นบนกระบวนการ CMOS ทองแดงทั้งหมด 90 นาโนเมตรที่ทำงานที่แรงดันไฟฟ้าแกน 1.2 Vเทคโนโลยีนี้ช่วยให้ความเร็วสูงลดการใช้พลังงานและความหนาแน่นของตรรกะที่มากขึ้นเมื่อเทียบกับรุ่น FPGA รุ่นเก่า

- สถาปัตยกรรม Adaptive Logic Module (ALM)

อุปกรณ์ใช้ทานเป็นตรรกะการสร้างตรรกะแทนองค์ประกอบตรรกะแบบดั้งเดิมสถาปัตยกรรมนี้ปรับปรุงการใช้ทรัพยากรช่วยให้ฟังก์ชั่นตรรกะที่ซับซ้อนมากขึ้นสามารถนำไปใช้งานได้อย่างมีประสิทธิภาพภายในพื้นที่ซิลิกอนเดียวกัน

- ความหนาแน่นของตรรกะสูง

ด้วยองค์ประกอบตรรกะประมาณ 60,440 (24,176 มด) FPGA รองรับการออกแบบดิจิตอลขนาดใหญ่และซับซ้อนความจุสูงนี้ทำให้เหมาะสำหรับแอปพลิเคชันเช่นการประมวลผลสัญญาณการสื่อสารและระบบควบคุมแบบฝังตัว

- Trimatrix ™หน่วยความจำบนชิป

EP2S60F672C4 รวมบล็อก RAM สามประเภท (M512, M4K และ M-RAM) เพื่อให้หน่วยความจำฝังตัวประมาณ 2.4 Mbitsการผสมผสานนี้ช่วยให้สามารถใช้ FIFOS ขนาดเล็กบัฟเฟอร์ขนาดกลางและความทรงจำสองพอร์ตขนาดใหญ่ได้อย่างมีประสิทธิภาพ

- บล็อก DSP เฉพาะ

อุปกรณ์นี้มีบล็อก DSP 36 บล็อกที่ออกแบบมาสำหรับการดำเนินการทางคณิตศาสตร์เช่นการคูณการสะสมและการกรอง FIRบล็อกเหล่านี้ช่วยเพิ่มประสิทธิภาพในงานที่ต้องคำนวณมากในขณะที่ประหยัดทรัพยากรตรรกะทั่วไป

- I/O ความเร็วสูงและความสมบูรณ์ของสัญญาณ

รองรับมาตรฐาน I/O แบบปลายเดี่ยวและต่างกันพร้อมกับวงจรการจัดตำแหน่งเฟสแบบไดนามิก (DPA)คุณสมบัติเหล่านี้ช่วยให้การถ่ายโอนข้อมูลความเร็วสูงที่เสถียรสูงสุด 1 Gbps ทำให้มั่นใจได้ว่าการสื่อสารที่เชื่อถือได้ด้วยส่วนประกอบภายนอก

- รองรับอินเตอร์เฟสหน่วยความจำภายนอกที่เข้มข้น

FPGA เข้ากันได้กับ DDR, DDR2, QDR II, RLDRAM II และมาตรฐานหน่วยความจำอื่น ๆการรองรับอินเตอร์เฟสในตัวช่วยให้การออกแบบบอร์ดง่ายขึ้นและได้รับปริมาณงานสูงสำหรับแอปพลิเคชันที่ใช้หน่วยความจำมาก

- การจัดการนาฬิกาที่ยืดหยุ่น

PLLs บนชิปสูงสุด 12 ตัวอนุญาตให้คูณนาฬิกาการหารการเปลี่ยนเฟสและการสลับแบบปราศจากความผิดพลาดคุณสามารถปรับโดเมนนาฬิกาและลดความกระวนกระวายใจรองรับความถี่นาฬิกาภายในสูงสุด 500–550 MHz

- การเข้ารหัสบิตสตรีมและการกำหนดค่าใหม่

EP2S60F672C4 รองรับการเข้ารหัสบิตสตรีมที่ใช้ AES เพื่อรักษาความปลอดภัยทรัพย์สินทางปัญญานอกจากนี้ยังมีความสามารถในการกำหนดค่าการกำหนดค่าระยะไกลทำให้สามารถอัปเดตในสนามได้โดยไม่ต้องเปลี่ยนอุปกรณ์

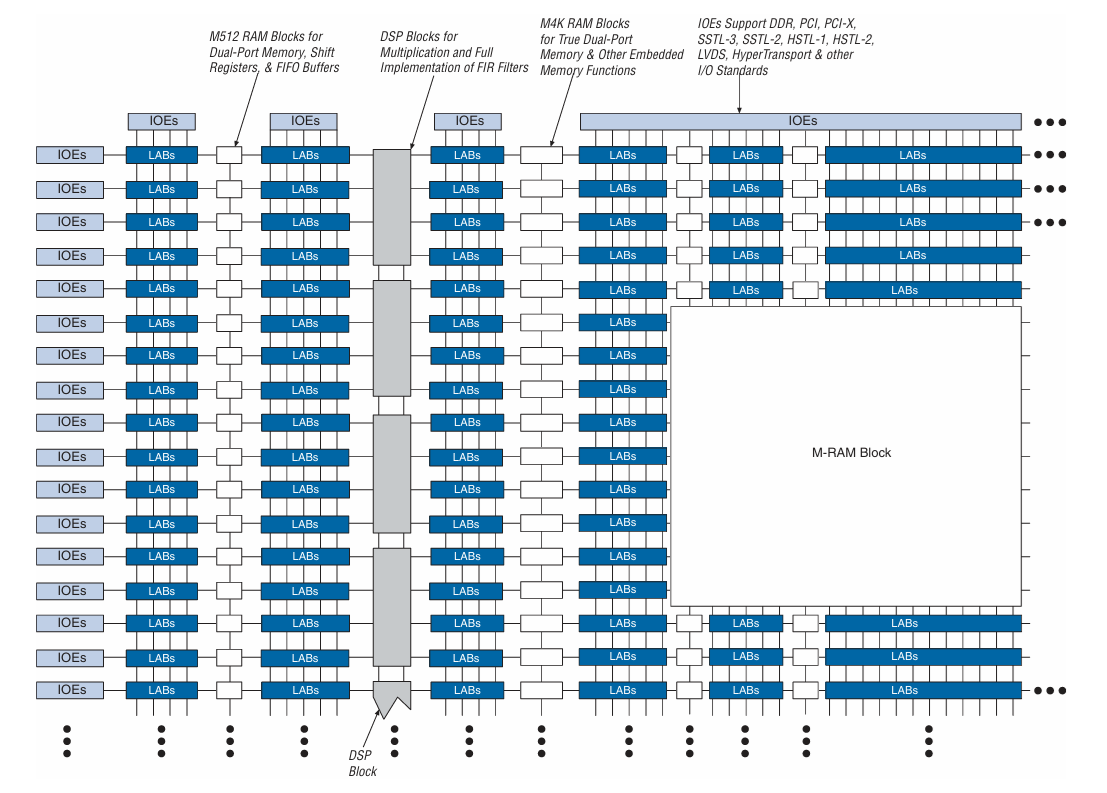

แผนภาพบล็อก Stratix II

แผนภาพบล็อก Stratix II ดังที่แสดงสำหรับ EP2S60F672C4 แสดงให้เห็นถึงการจัดเรียงภายในของตรรกะหน่วยความจำและทรัพยากร DSP ที่เป็นแกนกลางของ FPGAบล็อกอาร์เรย์ลอจิก (ห้องปฏิบัติการ) ถูกจัดเรียงในกริดปกติล้อมรอบด้วยคอลัมน์ RAM และ DSP แบบฝังซึ่งให้ความสามารถทางคณิตศาสตร์ที่รวดเร็วและความสามารถในการจัดเก็บข้อมูลบนชิปองค์ประกอบ I/O อุปกรณ์ต่อพ่วงและเครือข่ายนาฬิกากรอบโครงสร้างนี้ช่วยให้การถ่ายโอนข้อมูลที่มีประสิทธิภาพและการควบคุมเวลาระหว่าง FPGA และอุปกรณ์ภายนอกแผนภาพนี้มีความสำคัญเนื่องจากช่วยให้เข้าใจว่าบล็อกการทำงานที่แตกต่างกันมีการจัดระเบียบทางร่างกายอย่างไรช่วยให้พวกเขาสามารถปรับตำแหน่งการกำหนดเส้นทางและประสิทธิภาพของระบบโดยรวมได้อย่างไร

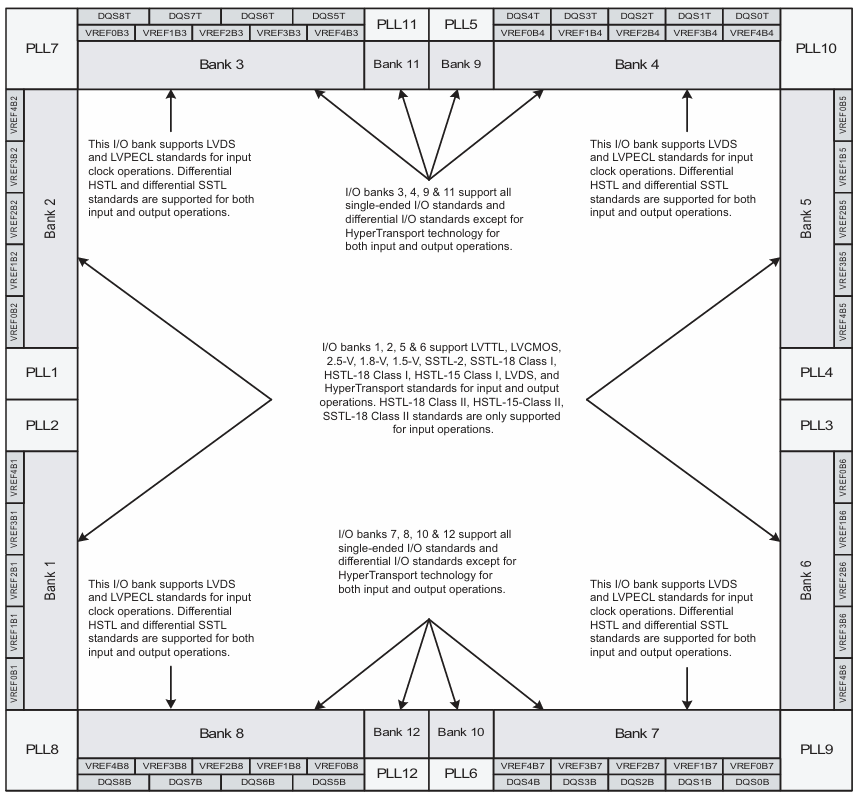

แผนภาพ Banks Stratix II I/O

แผนภาพ Stratix II I/O นี้แสดงให้เห็นว่าหมุดอินพุต/เอาต์พุตของ EP2S60F672C4 ได้รับการจัดกลุ่มอย่างไรและมาตรฐานไฟฟ้าที่แต่ละกลุ่มรองรับธนาคาร I/O แต่ละแห่งได้รับการออกแบบมาเพื่อจัดการระดับแรงดันไฟฟ้าที่เฉพาะเจาะจงประเภทการส่งสัญญาณและฟังก์ชั่นเช่น LVTTL, SSTL, LVDS หรือมาตรฐานอินพุตนาฬิกาเลย์เอาต์แสดงให้เห็นว่าธนาคารต่างกัน (เช่น 1, 2, 5, 6 เทียบกับ 3, 4, 7, 8, ฯลฯ ) ได้รับการปรับให้เหมาะสมสำหรับการส่งสัญญาณที่แตกต่างกันทั่วไปหรือการส่งสัญญาณความแตกต่างความเร็วสูงรวมถึงการสนับสนุนสำหรับอินพุตนาฬิกา LVDS/LVPECL ที่ขอบการทำความเข้าใจโครงสร้างนี้มีความสำคัญเมื่อกำหนดพินเนื่องจากการเลือกธนาคารที่เหมาะสมทำให้มั่นใจได้ถึงความเข้ากันได้ทางไฟฟ้าทำให้การกำหนดเส้นทางบอร์ดง่ายขึ้นและเพิ่มประสิทธิภาพของ FPGA ในการออกแบบความเร็วสูง

ข้อมูลจำเพาะ EP2S60F672C4

พิมพ์	พารามิเตอร์
ผู้ผลิต	Altera/Intel
ชุด	Stratix® II
การบรรจุหีบห่อ	ถาด
สถานะชิ้นส่วน	ล้าสมัย
จำนวนห้องปฏิบัติการ/CLBS	3022
จำนวนองค์ประกอบตรรกะ/เซลล์	60,440
บิตแรมทั้งหมด	2,544,192
จำนวน I/O	492
แรงดันไฟฟ้า - อุปทาน	1.15 V ~ 1.25 V
ประเภทการติดตั้ง	ติดตั้งพื้นผิว
อุณหภูมิการทำงาน	0 ° C ~ 85 ° C (TJ)
แพ็คเกจ / เคส	672-BBGA
แพ็คเกจอุปกรณ์ซัพพลายเออร์	672-FBGA (27 × 27)
หมายเลขผลิตภัณฑ์พื้นฐาน	EP2S60

แอปพลิเคชัน EP2S60F672C4

1. การประมวลผลสัญญาณดิจิตอล (DSP) และการกรอง

EP2S60F672C4 เหมาะอย่างยิ่งสำหรับการใช้ฟังก์ชัน DSP ที่มีประสิทธิภาพสูงเช่นตัวกรอง FIR และ IIR การประมวลผล FFT และการดำเนินการทางคณิตศาสตร์ที่ซับซ้อนบล็อก DSP เฉพาะของมันจัดการการคูณและการสะสมอย่างมีประสิทธิภาพทำให้ทรัพยากรตรรกะทั่วไปสำหรับงานอื่น ๆหน่วยความจำบนชิป Trimatrix ™ช่วยให้การบัฟเฟอร์ข้อมูลที่ราบรื่นและการวางท่อซึ่งยอดเยี่ยมสำหรับการประมวลผลแบบเรียลไทม์ในอัตราตัวอย่างสูงสิ่งนี้ทำให้อุปกรณ์เหมาะสำหรับแอพพลิเคชั่นเสียงวิดีโอและสัญญาณเรดาร์ขั้นสูง

2. การสื่อสารความเร็วสูงและเครือข่าย

อินเทอร์เฟซ I/O ความเร็วสูงของ FPGA และวงจรการจัดตำแหน่งเฟสแบบไดนามิก (DPA) รองรับการส่งข้อมูลระดับกิกะบิตที่เชื่อถือได้มันสามารถใช้โปรโตคอลการสื่อสารและฟังก์ชั่นเลเยอร์ทางกายภาพสำหรับระบบเช่นเราเตอร์สวิตช์และการเชื่อมต่อระหว่างแบ็คเพลนด้วยความสามารถในการตรรกะขนาดใหญ่และ PLL ที่ยืดหยุ่นสามารถจัดการเวลาที่ซับซ้อนและการแปลงโปรโตคอลระหว่างอินเทอร์เฟซความเร็วสูงหลายตัวความสามารถเหล่านี้ทำให้มันพอดีกับโครงสร้างพื้นฐานด้านโทรคมนาคมและอุปกรณ์เครือข่ายแบนด์วิดท์สูง

3. ตัวควบคุมหน่วยความจำและระบบการประมวลผลข้อมูล

EP2S60F672C4 รองรับอินเทอร์เฟซหน่วยความจำภายนอกต่าง ๆ รวมถึง DDR, DDR2, RLDRAM II และ QDR II ทำให้เหมาะสำหรับการออกแบบตัวควบคุมหน่วยความจำแบนด์วิดท์สูงสามารถจัดการกับการบัฟเฟอร์ข้อมูลการสร้างที่อยู่และอนุญาโตตุลาการด้วยความเร็วสูงพร้อมเวลาแฝงน้อยที่สุดการรวมกันของเครือข่ายนาฬิกาเร็วและบล็อก RAM แบบฝังช่วยให้การจัดการสตรีมข้อมูลขนาดใหญ่มีประสิทธิภาพสิ่งนี้ทำให้ FPGA เหมาะสำหรับการประมวลผลภาพการสตรีมวิดีโอและแพลตฟอร์มการคำนวณทางวิทยาศาสตร์ที่ขึ้นอยู่กับปริมาณงานหนัก

4. ตรรกะที่กำหนดเองและการเร่งความเร็วในตัว

ด้วยองค์ประกอบตรรกะมากกว่า 60,000 รายการและการจัดการนาฬิกาที่หลากหลาย FPGA สามารถโฮสต์ตัวเร่งฮาร์ดแวร์ที่กำหนดเองสำหรับอัลกอริทึมเฉพาะนักออกแบบมักใช้เพื่อถ่ายงานที่เข้มข้นจากการคำนวณอย่างเข้มข้นจากซีพียูเช่นการเข้ารหัสการแยกโปรโตคอลหรือลูปควบคุมแบบเรียลไทม์นอกจากนี้ยังสามารถรวมบล็อกการทำงานหลายบล็อกทำให้เหมาะสำหรับการออกแบบที่คล้ายกันแบบ SOCความยืดหยุ่นนี้ทำให้มีคุณค่าในการใช้งานเช่นระบบอัตโนมัติอุตสาหกรรมระบบรักษาความปลอดภัยและหน่วยควบคุมการบินและอวกาศ

5. แพลตฟอร์มการสร้างต้นแบบและการพัฒนาการศึกษา

อุปกรณ์ EP2S60 มักพบได้ในชุดพัฒนา FPGA ที่ใช้สำหรับการสร้างต้นแบบการทดสอบและการวิจัยเชิงวิชาการความสมดุลของความจุตรรกะการนับ I/O และความสามารถ DSP ช่วยให้วิศวกรและนักเรียนสามารถใช้งานและตรวจสอบระบบเต็มรูปแบบบนชิปเดียวรองรับการทำซ้ำอย่างรวดเร็วของการออกแบบดิจิทัลทำให้สามารถตรวจสอบฮาร์ดแวร์ก่อนที่จะมุ่งมั่นที่จะพัฒนา ASICมหาวิทยาลัยหลายแห่งและห้องปฏิบัติการ R&D ใช้เพื่อสอนแนวคิดการออกแบบดิจิทัลขั้นสูงและแนวคิดการประมวลผลสัญญาณ

EP2S60F672C4 ชิ้นส่วนที่คล้ายกัน

ข้อมูลจำเพาะ	EP2S60F672C4	EP2S60F672C3N	EP2S60F672C5	EP2S60F672C5N	EP2S60F672I4	EP2S60F672I3N
ครอบครัว / ซีรีส์	Stratix II	Stratix II	Stratix II	Stratix II	Stratix II	Stratix II
องค์ประกอบตรรกะ (LE)	60,440	60,440	60,440	60,440	60,440	60,440
ทาน	24,176	24,176	24,176	24,176	24,176	24,176
บรรจุุภัณฑ์	FBGA-672	FBGA-672	FBGA-672	FBGA-672	FBGA-672	FBGA-672
เกรดความเร็ว	C4 (STD)	C3 (เร็วขึ้น)	C5 (เร็วขึ้น)	C5 (เร็วขึ้น)	i4 (std)	i3 (เร็วขึ้น)
เกรดอุณหภูมิ	เชิงพาณิชย์ (0 ~ 70 ° C)	ทางการค้า	ทางการค้า	ทางการค้า	อุตสาหกรรม (−40 ~ 100 ° C)	อุตสาหกรรม (−40 ~ 100 ° C)
I/O หมุด	492	492	492	492	492	492
หน่วยความจำบนชิป	2.4 mbit	2.4 mbit	2.4 mbit	2.4 mbit	2.4 mbit	2.4 mbit
แรงดันหลัก	1.2 V	1.2 V	1.2 V	1.2 V	1.2 V	1.2 V
ความแตกต่างที่สำคัญ	ความเร็วเชิงพาณิชย์พื้นฐาน	C3 Speed ​​Bin, ปราศจากตะกั่ว“ N”	ถังความเร็วสูงขึ้น	ถังความเร็วสูงกว่า“ N” ตัวแปร	อุณหภูมิอุตสาหกรรมความหนาแน่นเท่ากัน	อุตสาหกรรมความเร็วเร็วขึ้นปลอดสารตะกั่ว

ขั้นตอนการเขียนโปรแกรม EP2S60F672C4

ก่อนที่คุณจะสามารถใช้ EP2S60F672C4 FPGA ในการออกแบบของคุณคุณต้องกำหนดค่าอย่างถูกต้องด้วยบิตสตรีมคอมไพล์ของคุณกระบวนการนี้เกี่ยวข้องกับการเตรียมไฟล์การเขียนโปรแกรมการตั้งค่าอินเตอร์เฟสฮาร์ดแวร์และทำให้มั่นใจได้ว่าการกำหนดค่าโหลดอย่างถูกต้องในการเปิดเครื่อง

ขั้นตอนที่ 1: สร้างและรวบรวมการออกแบบของคุณ

คุณเริ่มต้นด้วยการพัฒนาการออกแบบตรรกะของคุณโดยใช้ซอฟต์แวร์ Intel Quartus IIหลังจากเสร็จสิ้นการออกแบบคุณจะรวบรวมเพื่อสร้างไฟล์การเขียนโปรแกรม (.sof หรือ. pof) สำหรับอุปกรณ์ EP2S60F672C4 โดยเฉพาะกระบวนการรวบรวมตรวจสอบการกำหนดเวลาการกำหนด PIN และการใช้ทรัพยากรเพื่อให้แน่ใจว่าการออกแบบของคุณเหมาะสมกับสถาปัตยกรรมของ FPGAเมื่อรวบรวมแล้วบิตสตรีมของคุณก็พร้อมสำหรับการกำหนดค่าอุปกรณ์

ขั้นตอนที่ 2: ตั้งค่าฮาร์ดแวร์การเขียนโปรแกรม

ถัดไปคุณเตรียมอินเทอร์เฟซการเขียนโปรแกรมทางกายภาพระหว่างพีซีของคุณและบอร์ด FPGAโดยทั่วไปแล้วสิ่งนี้เกี่ยวข้องกับการเชื่อมต่อ USB-blaster หรือสายเคเบิล JTAG ที่เข้ากันได้กับพอร์ต JTAG ของอุปกรณ์คุณควรตรวจสอบว่า Quartus II รับรู้โปรแกรมเมอร์และตรวจพบอุปกรณ์เป้าหมายได้อย่างถูกต้องขั้นตอนนี้ทำให้มั่นใจได้ว่าการสื่อสารที่มั่นคงก่อนเริ่มกระบวนการกำหนดค่า

ขั้นตอนที่ 3: โหลดไฟล์การเขียนโปรแกรมลงในอุปกรณ์

การใช้เครื่องมือโปรแกรมเมอร์ Quartus II คุณเพิ่มไฟล์. SOF หรือ. pof ที่รวบรวมและเลือก EP2S60F672C4 จากรายการอุปกรณ์ที่ตรวจพบจากนั้นคุณเริ่มต้นลำดับการเขียนโปรแกรมในระหว่างที่บิตสตรีมถูกถ่ายโอนและโหลดไปยังเซลล์การกำหนดค่า SRAM ของ FPGAคุณควรตรวจสอบแถบความคืบหน้าและข้อความสถานะเพื่อยืนยันการกำหนดค่าที่ประสบความสำเร็จเมื่อเสร็จสิ้น FPGA จะเริ่มดำเนินการลอจิกที่ตั้งโปรแกรมไว้ทันที

ขั้นตอนที่ 4: ตรวจสอบการกำหนดค่าและการดำเนินการ

หลังจากการเขียนโปรแกรมคุณตรวจสอบว่าอุปกรณ์นั้นทำงานได้ตามที่ตั้งใจไว้Quartus II มีตัวเลือกการตรวจสอบเพื่อตรวจสอบ CRC การกำหนดค่าและสัญญาณสถานะเพื่อให้แน่ใจว่าการออกแบบโหลดอย่างถูกต้องนอกจากนี้คุณยังสามารถทดสอบฟังก์ชั่น I/O ของคุณหรือเรียกใช้การจำลองการทำงานเพื่อยืนยันพฤติกรรมของระบบขั้นตอนสุดท้ายนี้ทำให้มั่นใจได้ว่าการออกแบบของคุณทำงานได้อย่างเต็มที่และมีเสถียรภาพในฮาร์ดแวร์

EP2S60F672C4 ข้อดีและข้อเสีย

ข้อดี

•ความหนาแน่นของตรรกะสูงสำหรับการออกแบบที่ซับซ้อน

•อัตราส่วนประสิทธิภาพต่อต้นทุนที่ดี

•การโยกย้ายง่ายภายในตระกูลเดียวกัน

•เครื่องมือพัฒนาที่มั่นคงและเป็นผู้ใหญ่

•ความน่าเชื่อถือที่พิสูจน์แล้วในการใช้งานอุตสาหกรรม

ข้อเสีย

•ล้าสมัยและยากต่อการหาแหล่ง

•การใช้พลังงานสูงกว่า FPGA ที่ใหม่กว่า

•ไม่มีตัวรับส่งสัญญาณความเร็วสูงที่ทันสมัย

•การปิดเวลาที่ยากขึ้นในการใช้ประโยชน์สูง

•ความสามารถในการปรับขนาด จำกัด สำหรับโปรโตคอลในอนาคต

ขนาดบรรจุภัณฑ์ EP2S60F672C4

พิมพ์	พารามิเตอร์
ประเภทแพ็คเกจ	672-FBGA (Fineline BGA)
ขนาดร่างกาย (L × W)	27.00 มม. × 27.00 มม.
ความสูงของแพ็คเกจทั้งหมด (A)	สูงสุด 3.50 มม.
ความสูงขัดแย้ง (A1)	ขั้นต่ำ 0.30 มม.
ความหนาของสารตั้งต้น (A2)	สูงสุด 3.00 มม.
เส้นผ่านศูนย์กลางลูก (B)	0.50 มม. - 0.70 มม.
สนามบอล (E)	1.00 มม.
จำนวนลูก	672
รูปแบบการติดตั้ง	ติดตั้งพื้นผิว
คำอธิบายแพ็คเกจ	FBGA, ตาราง 27 × 27 มม.

ผู้ผลิต EP2S60F672C4

EP2S60F672C4 FPGA ผลิตโดย Altera Corporationผู้บุกเบิกชั้นนำในอุปกรณ์ลอจิกที่ตั้งโปรแกรมได้ในปี 2558 Altera ได้มาโดย Intelและตอนนี้ผลิตภัณฑ์อยู่ภายใต้กลุ่มโซลูชั่นที่ตั้งโปรแกรมได้ของ Intel (PSG) ซึ่งยังคงให้การสนับสนุนและจัดหาตระกูล FPGA ที่จัดตั้งขึ้นของ AlteraIntel รักษาสาย Stratix II เป็นส่วนหนึ่งของพอร์ตผลิตภัณฑ์รุ่นเก่าเพื่อให้มั่นใจว่าเอกสารการสนับสนุนเครื่องมือและความพร้อมใช้งานระยะยาวสำหรับแอพพลิเคชั่นอุตสาหกรรมและการสื่อสาร

บทสรุป

EP2S60F672C4 รวมความหนาแน่นของตรรกะสูงสถาปัตยกรรมหน่วยความจำที่ยืดหยุ่นและคุณสมบัติ I/O ที่แข็งแกร่งเพื่อรองรับระบบดิจิตอลที่ซับซ้อนการออกแบบตาม ALM, หน่วยความจำ Trimatrix ™, บล็อก DSP และคุณสมบัติการจัดการนาฬิกาช่วยให้การใช้งานแอพพลิเคชั่นที่ต้องการอย่างมีประสิทธิภาพในขณะที่มันให้ความน่าเชื่อถือที่พิสูจน์แล้วและการสนับสนุนการพัฒนาที่เป็นผู้ใหญ่ แต่ก็ต้องเผชิญกับข้อ จำกัด เช่นความล้าสมัยและการขาดตัวรับส่งสัญญาณที่ทันสมัยเมื่อเทียบกับรุ่น FPGA รุ่นใหม่โดยรวมแล้วประสิทธิภาพที่สมดุลและความหลากหลายทำให้เป็นตัวเลือกที่ดีสำหรับการประมวลผลสัญญาณการสื่อสารการจัดการข้อมูลและแอปพลิเคชันต้นแบบ
