XC2C256-7TQ144C CPLD: Pinout, คุณสมบัติ, คู่มือการเขียนโปรแกรมและแผ่นข้อมูล

ในคู่มือนี้คุณจะได้ดู XC2C256-7TQ144C ที่ชัดเจนซึ่งเป็น CPLD พลังงานต่ำจากตระกูล CoolRunner-II ของ Xilinx (ตอนนี้ AMD)คุณจะได้เรียนรู้เกี่ยวกับการกำหนดค่า PIN รุ่น CAD และคุณสมบัติหลักเช่นความจุตรรกะตัวเลือก I/O การสนับสนุนแรงดันไฟฟ้าและฟังก์ชั่นประหยัดพลังงานนอกจากนี้เราจะเดินผ่านสถาปัตยกรรมเส้นโค้ง I/V และข้อมูลจำเพาะตามด้วยแอปพลิเคชันชิ้นส่วนที่คล้ายกันขั้นตอนการเขียนโปรแกรมข้อดีและข้อเสียรายละเอียดบรรจุภัณฑ์และข้อมูลผู้ผลิตเพื่อให้คุณสามารถเข้าใจได้ว่าอุปกรณ์นี้เข้ากับโครงการของคุณอย่างไร

แคตตาล็อก

XC2C256-7TQ144C คืออะไร?

ที่ XC2C256-7TQ144C เป็น CPLD พลังงานต่ำ (อุปกรณ์ตรรกะที่สามารถตั้งโปรแกรมได้) จากตระกูล CoolRunner-II ของ Xilinx ซึ่งปัจจุบันเป็นส่วนหนึ่งของ AMDมันมี 256 macrocells และมาในแพ็คเกจ TQFP 144 พินออกแบบมาสำหรับการทำงานที่รวดเร็วและกำหนดด้วยการใช้พลังงานน้อยที่สุดการใช้งานบนแกน 1.8 V นั้นมีประสิทธิภาพที่เชื่อถือได้ในรูปแบบขนาดกะทัดรัดและเหมาะสำหรับการออกแบบที่ต้องการความสามารถในทันทีและการใช้ตรรกะที่มีประสิทธิภาพเป็นส่วนหนึ่งของซีรี่ส์ Coolrunner-II อเนกประสงค์มันได้รับประโยชน์จากสถาปัตยกรรมที่พิสูจน์แล้วและความเข้ากันได้ของการออกแบบในวงกว้าง

กำลังมองหา XC2C256-7TQ144C หรือไม่?ติดต่อเราเพื่อตรวจสอบหุ้นปัจจุบันเวลารอคอยและราคา

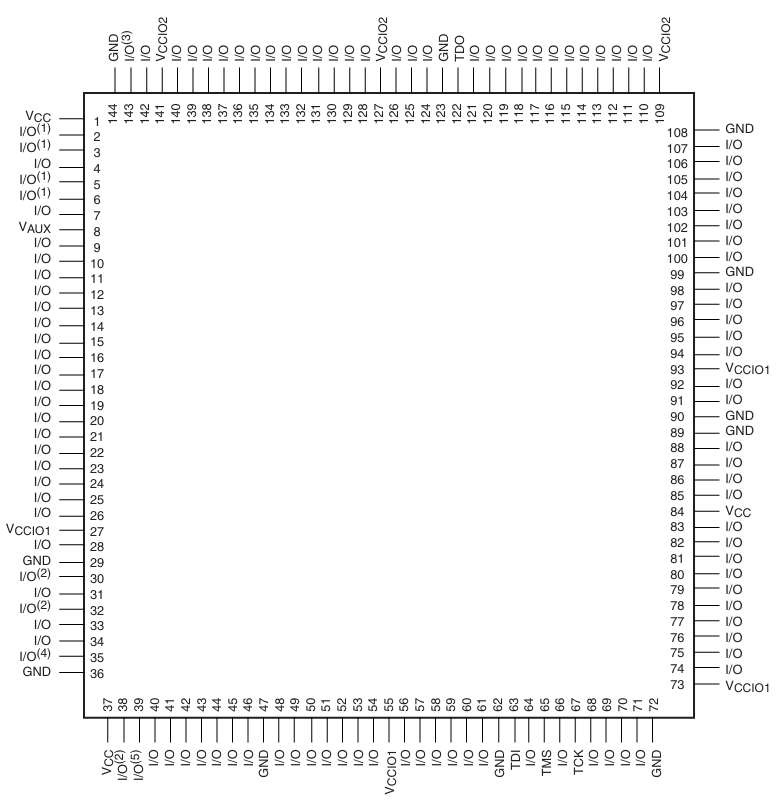

XC2C256-7TQ144C ไดอะแกรม PIN-OUT

ไดอะแกรม XC2C256-7TQ144C PIN-OUT แสดงให้เห็นว่า 144 พินถูกจัดเรียงเพื่อใช้พลังงานพื้นดิน JTAG และฟังก์ชั่น I/O ที่ใช้โปรแกรมได้พินส่วนใหญ่คือ I/O ซึ่งสามารถกำหนดค่าเป็นอินพุตหรือเอาต์พุตและมีการกระจายอย่างสม่ำเสมอเพื่อรองรับการกำหนดเส้นทางที่ยืดหยุ่นVCC, VCCIO1, VCCIO2, VAUX และ GND PINs ถูกวางไว้รอบ ๆ แพ็คเกจเพื่อให้การกระจายพลังงานที่เสถียรและตัวเลือกแรงดันไฟฟ้า I/O หลายตัวหมุด JTAG (TDI, TDO, TMS, TCK) ถูกจัดกลุ่มเข้าด้วยกันเพื่อการเขียนโปรแกรมและการทดสอบในระบบง่ายๆ

รุ่น XC2C256-7TQ144C CAD

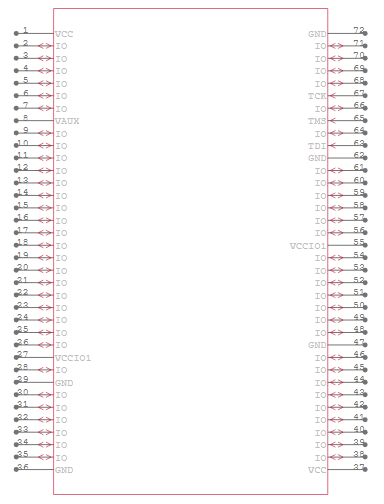

สัญลักษณ์ XC2C256-7TQ144C

xc2c256-7tq144c footprint

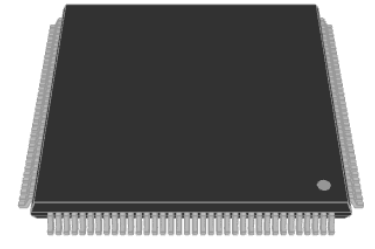

XC2C256-7TQ144C 3D รุ่น

คุณสมบัติ XC2C256-7TQ144C

- ประเภทอุปกรณ์และครอบครัว

XC2C256-7TQ144C เป็นอุปกรณ์ตรรกะที่สามารถตั้งโปรแกรมได้ (CPLD) ที่ซับซ้อนซึ่งเป็นของตระกูล CoolRunner-II ที่พัฒนาโดย Xilinx (ตอนนี้ AMD)มันถูกออกแบบมาสำหรับการใช้พลังงานต่ำในขณะที่ยังคงรักษาประสิทธิภาพตรรกะที่รวดเร็วและกำหนดทำให้เหมาะสำหรับการควบคุมตรรกะและแอปพลิเคชันการเชื่อมต่อ

- ความจุตรรกะ

อุปกรณ์นี้มี 256 macrocells ซึ่งเป็นทรัพยากรตรรกะที่ตั้งโปรแกรมได้ใน CPLDmacrocells เหล่านี้สามารถกำหนดค่าให้ใช้ฟังก์ชั่นตรรกะแบบผสมและลำดับต่างๆให้ความจุปานกลางสำหรับการควบคุมตรรกะกาวและอินเทอร์เฟซบัส

- บล็อกลอจิก (บล็อกฟังก์ชั่น)

มันรวมบล็อกฟังก์ชั่น 16 บล็อกที่จัดระเบียบและจัดการกลุ่มของ macrocellsแต่ละบล็อกมีทรัพยากรการเชื่อมต่อระหว่างกันและผลิตภัณฑ์ในท้องถิ่นช่วยให้การใช้งานตรรกะที่ยืดหยุ่นและการกำหนดเส้นทางที่มีประสิทธิภาพภายในอุปกรณ์

- ผู้ใช้ I/O PINS

XC2C256-7TQ144C มีหมุด I/O ผู้ใช้สูงสุด 118 ตัวในแพ็คเกจ TQFP-144จำนวนพินสูงนี้ช่วยให้อุปกรณ์สามารถเชื่อมต่อกับระบบย่อยหลายระบบพร้อมกันทำให้เหมาะสำหรับการออกแบบระดับบอร์ดที่ซับซ้อน

- แรงดันหลัก (VCC)

หลักทำงานที่ช่วง 1.8 V (1.7 V ถึง 1.9 V) ซึ่งช่วยลดการใช้พลังงานเมื่อเทียบกับ CPLD 5 V ที่เก่ากว่าแรงดันไฟฟ้าที่ต่ำกว่านี้มีประโยชน์ในระบบดิจิตอลผสมแรงดันไฟฟ้าที่ทันสมัย

- การสนับสนุน I/O หลายแรงดัน

ธนาคาร I/O สนับสนุนมาตรฐานแรงดันไฟฟ้าหลายอย่างรวมถึง 1.5 V, 1.8 V, 2.5 V และ 3.3 V. ความยืดหยุ่นนี้ช่วยให้ CPLD สามารถเชื่อมต่อโดยตรงกับส่วนประกอบที่ทำงานในระดับแรงดันไฟฟ้าที่แตกต่างกันโดยไม่มีตัวเปลี่ยนระดับภายนอก

- การดำเนินการความเร็วสูง

ด้วยความล่าช้าในการแพร่กระจายแบบพินถึงพินทั่วไปประมาณ 5.7 ns (เกรดความเร็ว“ -7”) อุปกรณ์จะให้ประสิทธิภาพที่รวดเร็วและกำหนดได้สิ่งนี้ทำให้เหมาะสำหรับแอปพลิเคชันที่มีความสำคัญเช่นการถอดรหัสที่อยู่อนุญาโตตุลาการรถบัสและการควบคุม

- การใช้พลังงานต่ำ

ซีรี่ส์ CoolRunner-II เป็นที่รู้จักกันดีสำหรับกระแสสแตนด์บายที่ต่ำมากซึ่งมักจะอยู่ในช่วง microampพลังงานคงที่ต่ำนี้รวมกับคุณสมบัติการประหยัดพลังงานแบบไดนามิกช่วยให้ XC2C256-7TQ144C สามารถใช้งานได้อย่างมีประสิทธิภาพในระบบที่ใช้พลังงานจากแบตเตอรี่หรือตลอดเวลา

- เทคโนโลยีข้อมูล

คุณสมบัตินี้ช่วยให้สามารถปิดอินพุตที่ไม่ได้ใช้งานป้องกันการสลับและลดการใช้พลังงานแบบไดนามิกที่ไม่จำเป็นมันมีค่าในแอปพลิเคชันที่สัญญาณบางอย่างไม่ได้ใช้งานเป็นเวลานาน

- การเขียนโปรแกรม JTAG ในระบบ

อุปกรณ์รองรับ IEEE 1149.1 (JTAG) และ IEEE 1532 สำหรับการเขียนโปรแกรมในระบบซึ่งหมายความว่า CPLD สามารถกำหนดค่าทดสอบและ reprogrammed โดยไม่ต้องลบออกจากบอร์ดทำให้การพัฒนาและการอัปเดตง่ายขึ้น

- โครงสร้างการตอกย้ำขั้นสูง

XC2C256-7TQ144C มีนาฬิกาทั่วโลกหลายตัวแบ่งนาฬิกาและการลงทะเบียนแบบทริกเกอร์คู่นอกจากนี้ยังมีชุด/รีเซ็ตทั่วโลกและการตอกบัตรท้องถิ่นต่อ macrocell ให้การควบคุมเวลาและการซิงโครไนซ์ที่ยืดหยุ่น

- อินพุต Schmitt-Trigger

พินอินพุตที่เลือกสามารถกำหนดค่าเป็น Schmitt กระตุ้นให้ปรับปรุงภูมิคุ้มกันของเสียงสิ่งนี้มีประโยชน์สำหรับการจัดการสัญญาณอินพุตช้าหรือมีเสียงดังโดยไม่ต้องเพิ่มวงจรปรับสภาพภายนอก

- คุณสมบัติเอาต์พุตที่ยืดหยุ่น

เอาต์พุตรองรับการดำเนินการสามสถานะการควบคุมอัตราการฆ่ารถบัส-ถือการกำหนดค่าแบบเปิด-สายเลือดและการดึงแบบเสริมตัวเลือกเหล่านี้ทำให้ง่ายต่อการปรับ CPLD ให้เข้ากับมาตรฐานบัสต่างๆและเงื่อนไขการโหลดภายนอก

- เมทริกซ์การเชื่อมต่อระหว่างกันขั้นสูง (AIM)

เมทริกซ์การเชื่อมต่อระหว่างกันขั้นสูงเชื่อมโยงบล็อกฟังก์ชั่นอย่างมีประสิทธิภาพซึ่งให้การกำหนดเส้นทางระยะเวลาผลิตภัณฑ์เต็มรูปแบบทั่วทั้งอุปกรณ์สิ่งนี้จะช่วยเพิ่มความยืดหยุ่นในการจัดวางตรรกะและช่วยรักษาประสิทธิภาพการกำหนดเวลาที่คาดการณ์ได้

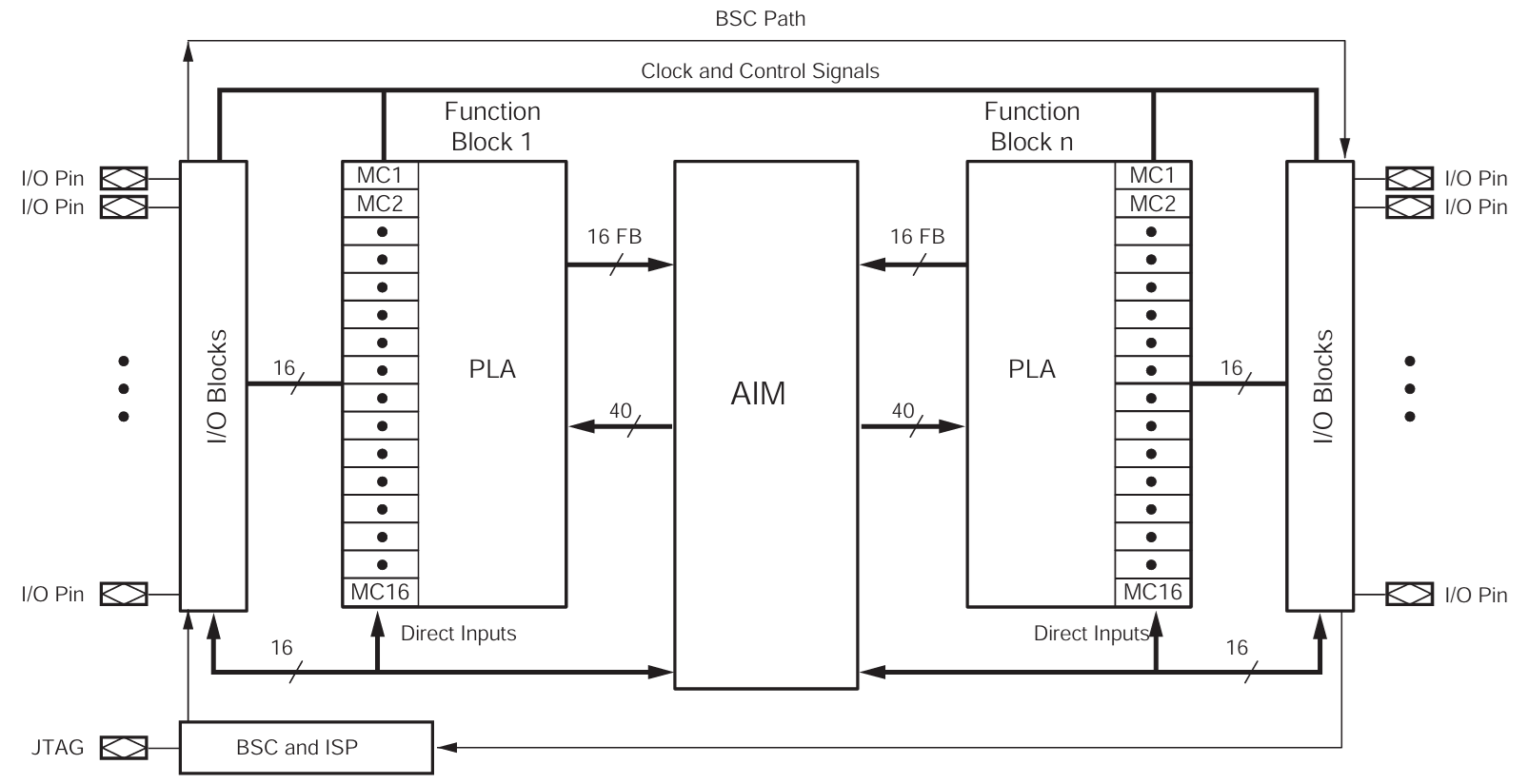

สถาปัตยกรรม CoolRunner-II CPLD

สถาปัตยกรรม CoolRunner-II CPLD ของ XC2C256-7TQ144C ถูกสร้างขึ้นรอบบล็อกฟังก์ชั่นบล็อก I/O และเมทริกซ์การเชื่อมต่อระหว่างกันขั้นสูง (AIM)แต่ละบล็อกฟังก์ชั่นประกอบด้วย macrocells และอาร์เรย์ลอจิกที่ตั้งโปรแกรมได้ (PLA) ที่ใช้ตรรกะที่ผู้ใช้กำหนดในขณะที่จุดมุ่งหมายจะกำหนดเส้นทางสัญญาณระหว่างบล็อกได้อย่างมีประสิทธิภาพอินเทอร์เฟซ I/O บล็อกตรรกะภายในด้วยพินภายนอกและการรองรับวงจร JTAG และ BSC/ISP เฉพาะในการเขียนโปรแกรมและการทดสอบสถาปัตยกรรมที่มีโครงสร้างและเชื่อมโยงถึงกันนี้ช่วยให้ประสิทธิภาพที่รวดเร็วและกำหนดได้ด้วยการใช้พลังงานต่ำทำให้เหมาะสำหรับการควบคุมการเชื่อมต่อและตรรกะกาวในระบบดิจิตอล

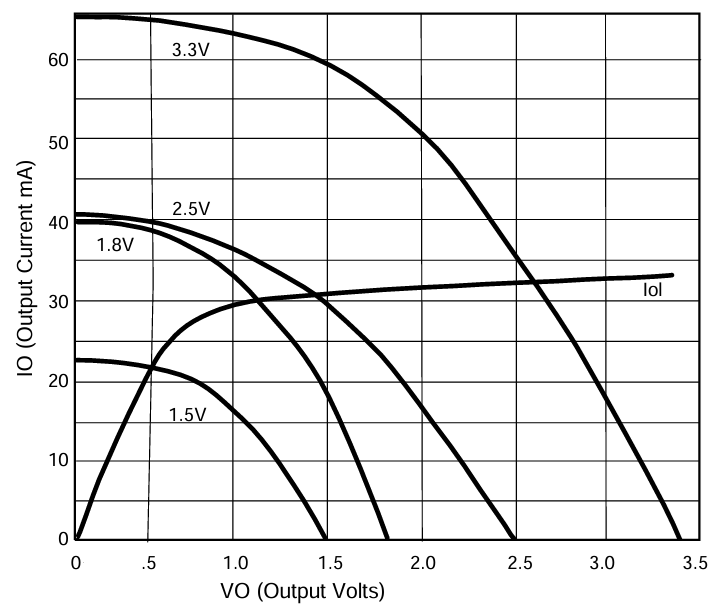

เส้นโค้ง I/V ทั่วไปสำหรับ xc2c256

เส้นโค้ง I/V ทั่วไปสำหรับ XC2C256-7TQ144C แสดงความสัมพันธ์ระหว่างแรงดันเอาต์พุต (VO) และกระแสไฟ (IO) สำหรับแรงดันไฟฟ้า I/O ที่แตกต่างกัน (1.5 V, 1.8 V, 2.5 V และ 3.3 V)เมื่อแรงดันไฟฟ้าเพิ่มขึ้นอุปกรณ์สามารถหาแหล่งกำเนิดหรือจมกระแสที่สูงขึ้นก่อนที่แรงดันไฟฟ้าจะเริ่มลดลงอย่างมีนัยสำคัญพฤติกรรมนี้มีความสำคัญสำหรับการทำความเข้าใจความสามารถในการขับเคลื่อนของ CPLD เมื่อเชื่อมต่อกับส่วนประกอบภายนอกเพื่อให้มั่นใจว่าระดับสัญญาณยังคงถูกต้องภายใต้การโหลดหลายคนใช้เส้นโค้งนี้เพื่อเลือกแรงดันไฟฟ้า I/O ที่เหมาะสมและตรวจสอบให้แน่ใจว่าการทำงานที่เชื่อถือได้ในแอปพลิเคชันที่ต้องการความแข็งแกร่งในการขับขี่ในปัจจุบัน

ข้อมูลจำเพาะ XC2C256-7TQ144C

พิมพ์	พารามิเตอร์
ผู้ผลิต	AMD/Xilinx
ชุด	coolrunner II
การบรรจุหีบห่อ	ถาด
สถานะชิ้นส่วน	ล้าสมัย
ประเภทที่ตั้งโปรแกรมได้	ในระบบที่ตั้งโปรแกรมได้
เวลาหน่วงเวลา tpd (1) สูงสุด	6.7 ns
แรงดันไฟฟ้า - ภายใน	1.7 V ~ 1.9 V
จำนวนองค์ประกอบตรรกะ/บล็อก	16
จำนวน macrocells	256
จำนวนประตู	6,000
จำนวน I/O	118
อุณหภูมิการทำงาน	0 ° C ~ 70 ° C (TA)
ประเภทการติดตั้ง	ติดตั้งพื้นผิว
แพ็คเกจ / เคส	144-LQFP
แพ็คเกจอุปกรณ์ซัพพลายเออร์	144-TQFP (20 × 20)
หมายเลขผลิตภัณฑ์พื้นฐาน	xc2c256

แอปพลิเคชัน XC2C256-7TQ144C

1. ตรรกะกาวและการเชื่อมต่ออินเทอร์เฟซ

XC2C256-7TQ144C เหมาะสำหรับการใช้ตรรกะกาวซึ่งเชื่อมต่อและประสานสัญญาณระหว่างส่วนประกอบดิจิตอลที่แตกต่างกันมันสามารถจัดการฟังก์ชั่นเช่นการถอดรหัสที่อยู่อนุญาโตตุลาการบัสและการแปลโปรโตคอลช่วยให้การสื่อสารที่ราบรื่นระหว่างไมโครคอนโทรลเลอร์หน่วยความจำเซ็นเซอร์และอุปกรณ์ต่อพ่วงอื่น ๆเวลาที่คาดการณ์ได้และความล่าช้าพินต่อพินอย่างรวดเร็วทำให้มั่นใจได้ว่าการเชื่อมต่อที่เชื่อถือได้แม้ในการออกแบบบอร์ดที่ซับซ้อน

2. อุปกรณ์ที่ใช้พลังงานต่ำและแบตเตอรี่

ต้องขอบคุณเทคโนโลยี Fast Zero Power (FZP) และปัจจุบันสแตนด์บายต่ำมาก CPLD นี้เหมาะอย่างยิ่งสำหรับอุปกรณ์อิเล็กทรอนิกส์แบบพกพาและแบตเตอรี่มันสามารถยังคงใช้พลังงานอย่างต่อเนื่องในขณะที่ใช้พลังงานน้อยที่สุดทำให้เหมาะสำหรับการควบคุมหรือตรวจสอบวงจรตลอดเวลาคุณสามารถลดการใช้พลังงานเพิ่มเติมด้วยคุณสมบัติเช่น Datagate ซึ่งลดการสลับแบบไดนามิกเมื่ออินพุตไม่ทำงาน

3. ตรรกะการควบคุมและการจัดลำดับ

อุปกรณ์มีความเชี่ยวชาญในการใช้เครื่องสถานะ จำกัด การควบคุมเวลาและการหาลำดับสัญญาณที่จำเป็นในระบบฝังตัวหลายระบบสถาปัตยกรรมที่กำหนดและไม่ระเหยได้ช่วยให้ตรรกะการควบคุมสามารถใช้งานได้ทันทีหลังจากการเพิ่มพลังงานโดยไม่มีความล่าช้าในการกำหนดค่าสิ่งนี้ทำให้เป็นตัวเลือกที่แข็งแกร่งสำหรับการรีเซ็ตตรรกะวงจรการจับมือและงานควบคุมเวลาอื่น ๆ

4. การสนับสนุนระบบฝังตัวและตรรกะอุปกรณ์ต่อพ่วง

ในการออกแบบแบบฝังตัว XC2C256-7TQ144C สามารถทำหน้าที่เป็นชิปสนับสนุนที่ปรับแต่งได้โดยใช้อินเทอร์เฟซพิเศษหรือขยายขีดความสามารถของไมโครคอนโทรลเลอร์มันสามารถจัดการโปรโตคอลการสื่อสารเช่น SPI, I²Cหรือ UART สร้างชิปเลือกหรือจัดการการกำหนดเส้นทางขัดจังหวะด้วยการถ่ายฟังก์ชั่นเหล่านี้ออกจาก CPU ทำให้การพัฒนาเฟิร์มแวร์ง่ายขึ้นและปรับปรุงประสิทธิภาพของระบบโดยรวม

XC2C256-7TQ144C ชิ้นส่วนที่คล้ายกัน

ข้อมูลจำเพาะ	XC2C256-7TQ144C	XC2C256-7TQ144I	XC2C256-7TQG144I	XC2C256-7VQ100C	XC2C256-7VQG100C	XC2C256-6TQ144C
ครอบครัวอุปกรณ์	coolrunner-ii cpld	coolrunner-ii cpld	coolrunner-ii cpld	coolrunner-ii cpld	coolrunner-ii cpld	coolrunner-ii cpld
ความหนาแน่นของตรรกะ (macrocells)	256	256	256	256	256	256
ประเภทแพ็คเกจ	TQFP-144	TQFP-144	TQFP-144 (ฟรี PB)	VQFP-100	VQFP-100 (ฟรี PB)	TQFP-144
เกรดความเร็ว	-7	-7	-7	-7	-7	-6 (เร็วขึ้น)
ช่วงอุณหภูมิ	เชิงพาณิชย์ (0 - 70 ° C)	อุตสาหกรรม (-40-85 ° C)	อุตสาหกรรม (-40-85 ° C)	เชิงพาณิชย์ (0 - 70 ° C)	เชิงพาณิชย์ (0 - 70 ° C)	เชิงพาณิชย์ (0 - 70 ° C)
I/O PIN นับจำนวน	118	118	118	80	80	118
แรงดันหลัก (VCC)	1.8 V	1.8 V	1.8 V	1.8 V	1.8 V	1.8 V
การสนับสนุนแรงดันไฟฟ้า I/O	1.5 V - 3.3 V	1.5 V - 3.3 V	1.5 V - 3.3 V	1.5 V - 3.3 V	1.5 V - 3.3 V	1.5 V - 3.3 V
การปฏิบัติตาม / ฟรี PB	มาตรฐาน	มาตรฐาน	PB-Free / ROHS	มาตรฐาน	PB-Free / ROHS	มาตรฐาน
ความแตกต่าง	เวอร์ชันเชิงพาณิชย์พื้นฐาน	เวอร์ชันอุณหภูมิอุตสาหกรรม	เวอร์ชันอุตสาหกรรม + PB ฟรี	แพ็คเกจขนาดเล็กน้อยกว่า I/O	เวอร์ชันเล็กกว่าฟรี PB	เวอร์ชันเวลาที่เร็วกว่า

ขั้นตอนการเขียนโปรแกรม XC2C256-7TQ144C

การเขียนโปรแกรม XC2C256-7TQ144C เป็นกระบวนการที่ตรงไปตรงมาที่เกี่ยวข้องกับการเตรียมการออกแบบของคุณสร้างไฟล์การเขียนโปรแกรมและโหลดลงใน CPLD ผ่าน JTAGโดยทำตามแต่ละขั้นตอนอย่างระมัดระวังคุณสามารถมั่นใจได้ว่าการกำหนดค่าที่ประสบความสำเร็จและการทำงานของอุปกรณ์ที่เหมาะสมบนบอร์ดของคุณ

1. การออกแบบและสังเคราะห์

คุณเริ่มต้นด้วยการเขียนการออกแบบตรรกะของคุณโดยใช้ HDL (VHDL หรือ Verilog) หรือรายการแผนผังหลังจากเสร็จสิ้นการออกแบบคุณจะเรียกใช้กระบวนการสังเคราะห์ซึ่งแปลงตรรกะของคุณให้เป็นโครงสร้างภายในของอุปกรณ์และการเชื่อมต่อระหว่างกันขั้นตอนนี้ทำให้มั่นใจได้ว่าการออกแบบของคุณเข้ากันได้กับสถาปัตยกรรม XC2C256 และพร้อมสำหรับการใช้งาน

2. สถานที่และเส้นทาง / การใช้งาน (เหมาะสม)

ถัดไปคุณแสดงสถานที่และเส้นทางหรือที่รู้จักกันในชื่อ Fitting ซึ่งกำหนดตรรกะสังเคราะห์ของคุณให้กับ macrocells ทางกายภาพจริงและทรัพยากรการกำหนดเส้นทางภายใน CPLDเครื่องมือตรวจสอบข้อ จำกัด ด้านเวลาแก้ไขการใช้ทรัพยากรและเพิ่มประสิทธิภาพเส้นทางเพื่อให้ตรงกับประสิทธิภาพของการออกแบบของคุณสิ่งนี้ทำให้มั่นใจได้ว่าวงจรจะทำงานได้อย่างน่าเชื่อถือเมื่อตั้งโปรแกรมลงในอุปกรณ์

3. สร้างไฟล์การเขียนโปรแกรม

เมื่อการใช้งานเสร็จสมบูรณ์คุณจะสร้างไฟล์การเขียนโปรแกรม (รูปแบบบิต, แยมหรือ SVF) ที่มีข้อมูลการกำหนดค่าที่แน่นอนสำหรับอุปกรณ์ไฟล์นี้แสดงถึงวิธีที่แต่ละ macrocell, interconnect และ I/O ถูกตั้งค่าเพื่อใช้ตรรกะของคุณต้องมีไฟล์นี้พร้อมก่อนที่จะย้ายไปยังการเขียนโปรแกรมอุปกรณ์จริง

4. การเขียนโปรแกรม JTAG / ในระบบ

สุดท้ายคุณเชื่อมต่ออุปกรณ์เข้ากับพีซีของคุณโดยใช้สายเคเบิลโปรแกรม JTAG และเปิดเครื่องมือ Xilinx Impact (หรือเทียบเท่า)จากนั้นคุณโหลดไฟล์การเขียนโปรแกรมที่สร้างขึ้นและดาวน์โหลดไปยัง XC2C256-7TQ144C ผ่านหมุด JTAG (TDI, TDO, TCK, TMS)เมื่อกระบวนการเสร็จสมบูรณ์ CPLD จะเริ่มทำงานทันทีด้วยตรรกะที่ตั้งโปรแกรมไว้โดยไม่ต้องใช้วงจรพลังงานหรือหน่วยความจำการกำหนดค่าภายนอก

XC2C256-7TQ144C ข้อดีและข้อเสีย

ข้อดี

•พลังงานสแตนด์บายต่ำมากเหมาะสำหรับการออกแบบที่ใช้พลังงานจากแบตเตอรี่

•การดำเนินการทันทีโดยไม่มีการหน่วงเวลาการกำหนดค่า

•เวลาที่คาดการณ์ได้สำหรับการปิดการออกแบบที่ง่ายขึ้น

•แทนที่ชิปลอจิกที่ไม่ต่อเนื่องหลายครั้งประหยัดพื้นที่และค่าใช้จ่าย

•รองรับแรงดันไฟฟ้า I/O หลายตัวโดยไม่มีตัวเปลี่ยนระดับภายนอก

ข้อเสีย

•ความสามารถในการตรรกะที่ จำกัด เมื่อเทียบกับ CPLD ที่ใหญ่กว่าหรือ FPGAs

•ไม่มีเครื่องรับส่งสัญญาณ DSP, RAM หรือเครื่องรับสัญญาณความเร็วสูง

•ล้าสมัยทำให้การจัดหาในอนาคตยากขึ้น

•เพดานประสิทธิภาพต่ำกว่าสำหรับแอปพลิเคชันความเร็วสูง

•ความยืดหยุ่นในการกำหนดเส้นทางน้อยลงสำหรับการออกแบบที่ซับซ้อนหรือผิดปกติ

XC2C256-7TQ144C ขนาดบรรจุภัณฑ์

พิมพ์	พารามิเตอร์
ประเภทแพ็คเกจ	TQFP-144
แพคเกจขนาดตัวถัง	20 มม. × 20 มม.
สนามตะกั่ว	0.5 มม.
จำนวนพิน	144
ความสูงของแพ็คเกจ (สูงสุด)	1.4 มม.
ความหนาของแพ็คเกจ (เล็กน้อย)	1.0 มม.
ความยาวตะกั่ว	0.45 มม. ~ 0.75 มม.
ความกว้างตะกั่ว	0.17 มม. ~ 0.27 มม.
ประเภทการติดตั้ง	ติดตั้งพื้นผิว
แพ็คเกจอุปกรณ์ซัพพลายเออร์	144-TQFP (20 × 20)

ผู้ผลิต XC2C256-7TQ144C

XC2C256-7TQ144C ผลิตโดย Xilinxบริษัท ชั้นนำในโซลูชั่นตรรกะที่ตั้งโปรแกรมได้Xilinx ได้รับการยอมรับอย่างกว้างขวางสำหรับเทคโนโลยีการบุกเบิก FPGA และ CPLD ซึ่งจัดหาอุปกรณ์ที่เชื่อถือได้และมีประสิทธิภาพสูงสำหรับการใช้งานอุตสาหกรรมพาณิชย์และผู้บริโภควันนี้ Xilinx ทำงานเป็นส่วนหนึ่งของ เอเอ็มดียังคงส่งมอบผลิตภัณฑ์ตรรกะที่ตั้งโปรแกรมได้ขั้นสูงด้วยการสนับสนุนและนวัตกรรมระยะยาวที่แข็งแกร่ง

บทสรุป

XC2C256-7TQ144C โดดเด่นสำหรับการใช้พลังงานต่ำประสิทธิภาพที่กำหนดได้อย่างรวดเร็วและความยืดหยุ่น I/O หลายแรงดันทำให้เป็นตัวเลือกที่เชื่อถือได้สำหรับการออกแบบดิจิตอลที่ทันสมัยการผสมผสานที่สมดุลของ 256 macrocells, 118 I/O หมุดและสถาปัตยกรรมการเชื่อมต่อระหว่างกันขั้นสูงรองรับการควบคุมที่หลากหลายการเชื่อมต่อและฟังก์ชั่นตรรกะกาวด้วยการสนับสนุนสำหรับการเขียนโปรแกรมในระบบคุณสมบัติการประหยัดพลังงานและการกำหนดค่า I/O ที่แข็งแกร่งมันรวมเข้ากับระบบฝังตัวและสภาพแวดล้อมที่มีแรงดันไฟฟ้าผสมอย่างราบรื่น

PDF แผ่นข้อมูล

ข้อมูล XC2C256-7TQ144C:

xc2c256 datasheet.pdf

coolrunner-ii cpld designer guide.pdf
