EPF6016ATC144-2N FPGA: คุณสมบัติการเขียนโปรแกรมแอปพลิเคชันและทางเลือกอื่น

คู่มือนี้เกี่ยวกับ EPF6016ATC144-2N ซึ่งเป็นชิปประเภทหนึ่งที่เรียกว่า FPGAมันถูกใช้ในระบบดิจิตอลที่ต้องมีความยืดหยุ่นและง่ายต่อการอัปเดตคู่มืออธิบายสิ่งที่ชิปทำวิธีการทำงานชิ้นส่วนและคุณสมบัติหลักวิธีการใช้และโปรแกรมมันสามารถใช้งานได้และทำไมมันยังเป็นตัวเลือกที่ดีในปัจจุบัน

แคตตาล็อก

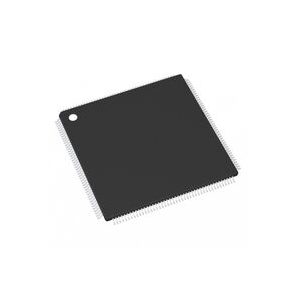

EPF6016ATC144-2N คืออะไร?

ที่ EPF6016ATC144-2N เป็นสมาชิกของตระกูล Flex 6000 FPGA ที่พัฒนาโดย Altera ซึ่งปัจจุบันเป็นส่วนหนึ่งของ Intelสร้างขึ้นบนตรรกะ reprogrammable ที่ใช้ SRAM อุปกรณ์นี้ได้รับการออกแบบมาเพื่อความยืดหยุ่นในแอปพลิเคชันตรรกะดิจิตอลความหนาแน่นกลางมันใช้ประโยชน์จากสถาปัตยกรรม Optiflex ซึ่งรวมบล็อกอาร์เรย์ลอจิก (ห้องปฏิบัติการ) และเมทริกซ์เชื่อมต่อความเร็วสูงเพื่อให้การใช้ทรัพยากรที่มีประสิทธิภาพและการกำหนดเส้นทางสัญญาณที่รวดเร็วEPF6016ATC144-2N รองรับการกำหนดค่าใหม่ในระบบทำให้เหมาะอย่างยิ่งสำหรับการออกแบบที่ต้องการการอัปเดตหรือการปรับเปลี่ยนการปรับใช้เป็นส่วนหนึ่งของซีรี่ส์ Flex 6000 มันมีโซลูชันที่คุ้มค่าสำหรับการเปลี่ยนอาร์เรย์เกตแบบดั้งเดิมในขณะที่ทำให้วงจรการพัฒนาง่ายขึ้น

กำลังมองหา EPF6016ATC144-2N?ติดต่อเราเพื่อตรวจสอบหุ้นปัจจุบันเวลารอคอยและราคา

EPF6016ATC144-2N CAD รุ่น

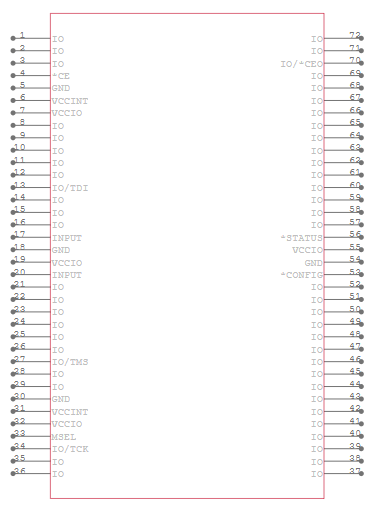

สัญลักษณ์ EPF6016ATC144-2N

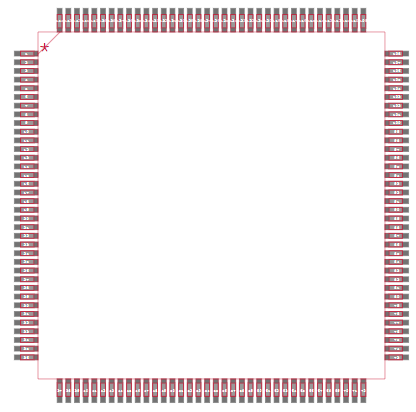

EPF6016ATC144-2N footprint

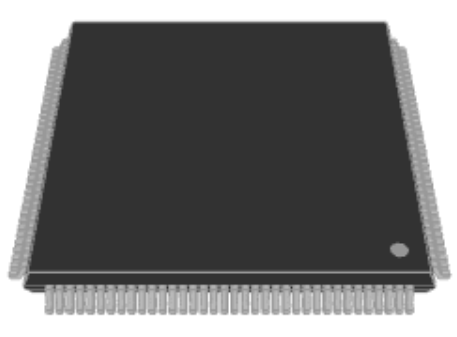

รุ่น EPF6016ATC144-2N 3D

คุณสมบัติ EPF6016ATC144-2N

- ความจุตรรกะ

EPF6016ATC144-2N มีประตูระบบประมาณ 16,000 ประตูซึ่งใช้งานโดยใช้องค์ประกอบตรรกะ 1,320 (LES) ใน 132 บล็อกอาร์เรย์ลอจิก (ห้องปฏิบัติการ)สิ่งนี้ให้ความซับซ้อนปานกลางที่เหมาะสำหรับการใช้งาน FPGA ระดับกลาง

- I/O หมุด

รองรับหมุด I/O ที่ผู้ใช้ได้สูงสุด 117 คนพินเหล่านี้ช่วยให้การเชื่อมต่อที่ยืดหยุ่นกับส่วนประกอบของระบบและอุปกรณ์ภายนอก

- แรงดันหลัก

CORE ทำงานที่ 3.3V โดยมีช่วงการทำงานตั้งแต่ 3.0V ถึง 3.6V ซึ่งจะช่วยให้เข้ากันได้กับระบบดิจิตอลแรงดันไฟฟ้าต่ำมาตรฐาน

- แรงดันไฟฟ้า I/O

คุณลักษณะ Multivolt I/O รองรับการเชื่อมต่อกับอุปกรณ์ที่ใช้ระดับ 3.3V หรือ 2.5Vสิ่งนี้ทำให้การรวมเข้ากับสภาพแวดล้อมแบบผสมกันได้ง่ายขึ้น

- อุณหภูมิการทำงาน

ช่วงอุณหภูมิทางแยกการทำงานมาตรฐานคือ 0 ° C ถึง +85 ° Cสิ่งนี้สนับสนุนสภาพแวดล้อมเชิงพาณิชย์และอุตสาหกรรมทั่วไป

- จัดหากระแสไฟฟ้า

มันดึงประมาณ 5mA ในระหว่างการทำงานปกติและน้อยกว่า 0.5mA ในโหมดสแตนด์บายสิ่งนี้ช่วยประหยัดพลังงานในการออกแบบที่ใส่ใจพลังงาน

- นาฬิกาความเร็ว (เกรดความเร็ว –2N)

ด้วยเกรดความเร็ว –2 มันจะได้รับความถี่ลอจิกภายในสูงถึงประมาณ 166MHzสิ่งนี้ช่วยให้การคำนวณอย่างรวดเร็วในการประมวลผลสัญญาณหรือตรรกะควบคุม

- สถาปัตยกรรม

ขึ้นอยู่กับสถาปัตยกรรม Optiflex ของ Altera ใช้ตรรกะที่ใช้ LUT กับทรัพยากรการกำหนดเส้นทางเฉพาะสถาปัตยกรรมนี้มีความหนาแน่นของตรรกะสูงและประสิทธิภาพที่มีประสิทธิภาพ

- Fasttrack Interconnect

กริดการกำหนดเส้นทาง FastTrack ช่วยให้เส้นทางสัญญาณความล่าช้าต่ำและรองรับการถ่ายโอนข้อมูลความเร็วสูงในบล็อกลอจิกสิ่งนี้มีส่วนช่วยในการกำหนดเวลาและประสิทธิภาพที่สอดคล้องกัน

- การกำหนดค่าใหม่ในวงจร

มันใช้การกำหนดค่าลอจิกที่ใช้ SRAM ช่วยให้ FPGA สามารถ reprogrammed ในระบบสิ่งนี้รองรับการอัปเดตการออกแบบหรือการปรับฮาร์ดแวร์แบบไดนามิกโดยไม่ต้องถอดออก

- การสแกนขอบเขต JTAG

อุปกรณ์นี้รวมถึงตรรกะ JTAG ที่สอดคล้องกับ IEEE 1149.1สิ่งนี้อำนวยความสะดวกในการดีบักและการทดสอบในระบบของบอร์ดและการเชื่อมต่อระหว่างกัน

- การสนับสนุนซ็อกเก็ตร้อน

สามารถแทรกหรือถอดออกได้อย่างปลอดภัยในขณะที่ขับเคลื่อนในระบบ 3.3Vคุณสมบัตินี้มีประโยชน์ในแพลตฟอร์มฮาร์ดแวร์แบบแยกส่วนหรือที่ให้บริการได้

- การทดสอบการทำงาน

แต่ละหน่วยได้รับการทดสอบอย่างสมบูรณ์ก่อนการจัดส่งสิ่งนี้ทำให้มั่นใจได้ว่าคุณภาพและไม่จำเป็นต้องใช้เวกเตอร์ทดสอบที่ผู้ใช้กำหนดในระหว่างการพัฒนา

- ความเข้ากันได้กับ PCI

อุปกรณ์นี้เข้ากันได้กับ PCI Local Bus Revision 2.2 สำหรับการทำงาน 5Vสิ่งนี้ช่วยให้สามารถใช้ในระบบฝังตัวที่ใช้ PCI แบบดั้งเดิม

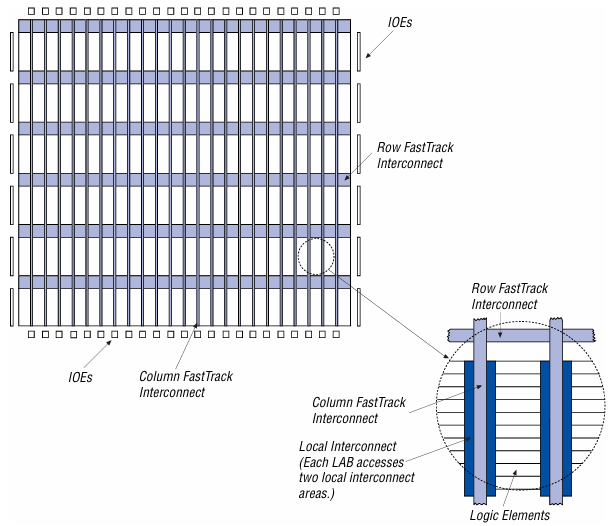

แผนภาพบล็อกสถาปัตยกรรม Optiflex

แผนภาพแสดงให้เห็นว่าส่วนภายในของ FPGA มีการจัดระเบียบและเชื่อมต่ออย่างไรตรงกลางคือบล็อกอาร์เรย์ลอจิก (ห้องปฏิบัติการ) เหล่านี้เป็นหน่วยอาคารหลักของชิปห้องปฏิบัติการแต่ละห้องมีองค์ประกอบตรรกะหลายประการ (LES) ที่ดำเนินการดิจิตอลขั้นพื้นฐานเช่นประตูตรรกะและรองเท้าแตะห้องปฏิบัติการเชื่อมต่อกันด้วยการเชื่อมต่อระหว่างกันซึ่งช่วยให้ตรรกะภายในแต่ละบล็อกทำงานร่วมกันได้อย่างมีประสิทธิภาพสำหรับการสื่อสารที่กว้างขึ้นข้ามชิป Labs จะเชื่อมโยงไปยังแถวและคอลัมน์ FastTrack Interconnects เส้นทางสัญญาณที่รวดเร็วที่ให้ข้อมูลเคลื่อนที่ได้อย่างรวดเร็วจากส่วนหนึ่งของชิปไปยังอีกส่วนหนึ่งด้วยความล่าช้าต่ำรอบ ๆ ขอบด้านนอกของไดอะแกรมคือองค์ประกอบอินพุต/เอาต์พุต (IOEs)สิ่งเหล่านี้เชื่อมต่อตรรกะภายในของ FPGA กับอุปกรณ์ภายนอกโดยการแปลงระหว่างระดับตรรกะของชิปและระดับแรงดันไฟฟ้าที่ใช้โดยฮาร์ดแวร์อื่น ๆเลย์เอาต์นี้ด้วยบล็อกโมดูลาร์และเส้นทางการกำหนดเส้นทางความเร็วสูงสะท้อนให้เห็นถึงความยืดหยุ่นและการมุ่งเน้นประสิทธิภาพของสถาปัตยกรรม Optiflex

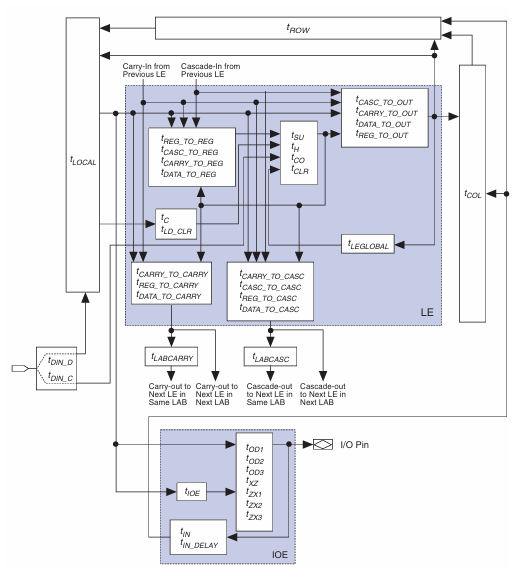

รุ่น Timing Flex 6000

รูปแบบการกำหนดเวลา Flex 6000 แสดงให้เห็นว่าสัญญาณเคลื่อนที่อย่างไรและล่าช้าในขณะที่พวกเขาเดินทางผ่าน FPGAที่กึ่งกลางของโมเดลคือ Elements Logic (LES) ซึ่งประมวลผลข้อมูลและสัญญาณควบคุมด้วยเวลาที่เฉพาะเจาะจงLE แต่ละอันเชื่อมต่อกับเส้นทางเวลาเช่น T_DATA_TO_REG และ T_REG_TO_OUT ซึ่งกำหนดระยะเวลาในการใช้สัญญาณในการเข้าสู่การประมวลผลและออกจากตรรกะ

ถัดจาก LES เป็นเส้นทางพิเศษที่เรียกว่า Lab Carry และ Lab Cascadeสิ่งเหล่านี้อนุญาตให้สัญญาณเคลื่อนที่ในแนวนอนระหว่างองค์ประกอบลอจิกในบล็อกเดียวกันสนับสนุนการทำงานที่รวดเร็วเช่นการเพิ่มเติมและการเปรียบเทียบเส้นทางเหล่านี้ยังมีค่าเวลาของตัวเองเช่น t_carry_to_reg และ t_casc_to_out เพื่อวัดความล่าช้าในระหว่างการดำเนินการเหล่านี้

ที่ด้านล่างของไดอะแกรมองค์ประกอบอินพุต/เอาต์พุต (IOES) จัดการสัญญาณที่เข้าและออกจากชิปพวกเขารวมถึงจุดล่าช้าเช่น t_in_delay ซึ่งบัญชีสำหรับการเปลี่ยนแปลงเมื่อได้รับข้อมูลจากอุปกรณ์ภายนอก

โมเดลยังรวมถึงเส้นทางการกำหนดเส้นทางในระดับที่แตกต่างกัน (t_local, t_row, t_col และ t_global) แต่ละอันแสดงให้เห็นว่าสัญญาณเดินทางไกลแค่ไหนและใช้เวลาเท่าใดเส้นทางเหล่านี้ช่วยให้เข้าใจและจัดการความล่าช้าในส่วนต่าง ๆ ของชิปทำให้ง่ายต่อการบรรลุเป้าหมายและเป้าหมายเวลา

ข้อมูลจำเพาะ EPF6016ATC144-2N

พิมพ์	พารามิเตอร์
ผู้ผลิต	Altera/Intel
ชุด	งอ 6000
การบรรจุหีบห่อ	ถาด
สถานะชิ้นส่วน	ล้าสมัย
จำนวนห้องปฏิบัติการ/CLBS	132
จำนวนองค์ประกอบตรรกะ/เซลล์	1320
จำนวน I/O	117
จำนวนประตู	16000
แรงดันไฟฟ้า - อุปทาน	3V ~ 3.6V
ประเภทการติดตั้ง	ติดตั้งพื้นผิว
อุณหภูมิการทำงาน	0 ° C ~ 85 ° C (TJ)
แพ็คเกจ / เคส	144-LQFP
แพ็คเกจอุปกรณ์ซัพพลายเออร์	144-TQFP (20x20)
หมายเลขผลิตภัณฑ์พื้นฐาน	EPF6016

แอปพลิเคชัน EPF6016ATC144-2N

1. งานการประมวลผลสัญญาณดิจิตอล (DSP)

ด้วยองค์ประกอบตรรกะ 1,320 และการเชื่อมต่อที่รวดเร็ว EPF6016ATC144-2N รองรับการใช้งานฟังก์ชั่นการประมวลผลสัญญาณดิจิตอลขนาดเล็กถึงระดับกลางมันสามารถใช้ในการสร้างตัวกรอง FIR ที่กำหนดเองแกน FFT หรือตรรกะเลขคณิตแบบขนานสำหรับการแปลงสัญญาณแม้ว่าจะไม่มีบล็อก DSP เฉพาะหรือตัวคูณแบบฝังตัว แต่ตรรกะวัตถุประสงค์ทั่วไปของมันสามารถจัดการการดำเนินการสะสมทวีคูณซ้ำ ๆ ที่เหมาะสำหรับการประมวลผลเสียงแบบฝังตัวการกรองข้อมูลเซ็นเซอร์และการสร้างรูปคลื่นในระบบควบคุมหรือระบบสื่อสาร

2. การควบคุมแบบฝังและระบบอัตโนมัติอุตสาหกรรม

อุปกรณ์นี้เหมาะอย่างยิ่งสำหรับแอพพลิเคชั่นควบคุมแบบฝังตัวในสภาพแวดล้อมอุตสาหกรรมความสามารถในการเชื่อมต่อกับแรงดันไฟฟ้าผสม I/O (2.5 V และ 3.3 V) การทำงานที่มั่นคงภายใต้อุณหภูมิเชิงพาณิชย์มาตรฐาน (0–85 ° C) และการสนับสนุนสำหรับการทำล็อคร้อนทำให้ความน่าเชื่อถือสำหรับการรวมเข้ากับตัวควบคุมตรรกะที่ตั้งโปรแกรมได้ (PLCs) หน่วยควบคุมมอเตอร์ความสามารถในการกำหนดค่าใหม่ช่วยให้ความยืดหยุ่นของผลิตภัณฑ์ในระยะยาวซึ่งสามารถอัปเดตตรรกะได้โดยไม่ต้องเปลี่ยนฮาร์ดแวร์

3. การเชื่อมโยงโปรโตคอลการสื่อสารและตรรกะอินเตอร์เฟส

ด้วยการสนับสนุน I/O Multivolt และเครือข่ายการกำหนดเส้นทางที่มีประสิทธิภาพ EPF6016ATC144-2N สามารถใช้เพื่อใช้อินเทอร์เฟซการสื่อสารที่กำหนดเองและตัวแปลงโปรโตคอลมันสามารถสร้าง UARTs, ตัวควบคุม SPI หรือนักแปลบัสแบบขนานเพื่อเปิดใช้งานการโต้ตอบระหว่างระบบดิจิตอลที่ไม่ตรงกันการนับ I/O ปานกลาง (117 GPIOS) และการจัดการนาฬิกาภายในยังรองรับการส่งสัญญาณที่ไวต่อเวลาทำให้เหมาะสำหรับอุปกรณ์เครือข่ายการจำลองบัสแบบดั้งเดิมหรือเป็นองค์ประกอบตรรกะกาวในระบบการสื่อสารข้อมูลขนาดใหญ่

4. การทดสอบระดับบอร์ดการดีบักและการตรวจสอบ

ด้วยความสามารถในการสแกน JTAG ในตัว (IEEE 1149.1 ตามมาตรฐาน) EPF6016ATC144-2N รองรับการทดสอบระดับบอร์ดขั้นสูงโดยไม่ต้องใช้โพรบตรรกะภายนอกหรือการวินิจฉัยที่ล่วงล้ำสามารถตรวจสอบการเชื่อมต่อ I/O ตรวจจับวงจรเปิดหรือลัดวงจรและทำการตรวจสอบในระบบระหว่างการผลิตหรือการบำรุงรักษาภาคสนามคุณสมบัตินี้มีประโยชน์ใน PCB หลายชั้นที่ซับซ้อนหรือในระบบที่การเข้าถึงจุดทดสอบแบบดั้งเดิมมี จำกัด หรือไม่สามารถทำได้

EPF6016ATC144-2N ชิ้นส่วนที่คล้ายกัน

คุณสมบัติ	EPF6016ATC100-1	EPF6016ATC100-3N	EPF6016ATC144-3N
ผู้ผลิต	การเปลี่ยนแปลง	Intel (Altera Legacy)	Intel (Altera Legacy)
ตระกูล	งอ 6000	งอ 6000	งอ 6000
องค์ประกอบตรรกะ (LES)	1,320	1,320	1,320
จำนวนประตู (ประมาณ)	16,000	16,000	16,000
บรรจุุภัณฑ์	TQFP 100 พิน	TQFP 100 พิน	144-pin TQFP
ผู้ใช้ I/O PINS	81	81	117
เกรดความเร็ว	-1 (มาตรฐาน)	-3N (ความเร็วสูง)	-3N (ความเร็วสูง)
ความถี่นาฬิกาสูงสุด	ต่ำกว่า (โดยทั่วไป ~ 100 MHz)	สูงกว่า (สูงถึง ~ 166 MHz)	สูงกว่า (สูงถึง ~ 166 MHz)
ประเภทการกำหนดค่า	อิง SRAM	อิง SRAM	อิง SRAM
แรงดันไฟฟ้า	3.3 V	3.3 V	3.3 V
ซ็อกเก็ตร้อน	ใช่	ใช่	ใช่
การสแกน JTAG/ขอบเขต	ใช่	ใช่	ใช่
แอปพลิเคชัน	ตรรกะพื้นฐานการออกแบบขนาดกะทัดรัด	ตรรกะการควบคุมที่เร็วขึ้นกะทัดรัด	ระบบประสิทธิภาพสูงมากขึ้น I/O
ความพร้อม	ล้าสมัย	ล้าสมัย	ล้าสมัย

ขั้นตอนการเขียนโปรแกรม EPF6016ATC144-2N

1. เลือกโหมดการกำหนดค่า

EPF6016ATC144-2N รองรับการกำหนดค่าที่ใช้ SRAM ซึ่งหมายความว่าต้องมีการเขียนโปรแกรมในทุก ๆ การเพิ่มกำลังอุปกรณ์อนุญาตให้มีแผนการกำหนดค่าหลายแบบส่วนใหญ่เป็นอนุกรมพาสซีฟ (PS) และแบบพาสซีฟแบบขนานอะซิงโครนัส (PPA)โหมดการกำหนดค่าจะถูกกำหนดโดยวิธีการเชื่อมต่อ MSEL PINตัวอย่างเช่นเมื่อ MSEL ถูกผูกไว้ต่ำอุปกรณ์คาดว่าข้อมูลจะถูกส่งแบบอนุกรมผ่าน EEPROM ภายนอก (เช่น EPC1) หรือสายเคเบิลดาวน์โหลดการเลือกวิธีการกำหนดค่าที่ถูกต้องขึ้นอยู่กับการออกแบบระบบโดยใช้ EEPROM สำหรับการบูตอัตโนมัติหรือใช้สายเคเบิลสำหรับการสร้างต้นแบบและการทดสอบ

2. รวบรวมการออกแบบ FPGA และสร้างไฟล์การเขียนโปรแกรม

ในการตั้งโปรแกรม FPGA คุณต้องสร้างการออกแบบฮาร์ดแวร์ของคุณก่อนโดยใช้ซอฟต์แวร์การออกแบบ Quartus หรือ Legacy Max+II ของ Intelหลังจากการรวบรวมเครื่องมือจะสร้าง SOF (ไฟล์วัตถุ SRAM) ที่แสดงถึงตรรกะที่กำหนดค่าSOF นี้จะต้องถูกแปลงเป็นรูปแบบที่เข้ากันได้กับวิธีการกำหนดค่าที่คุณเลือก:

• .RBF หรือ. pof สำหรับอุปกรณ์ EEPROM (เช่น EPC1)

• .TTF หรือ. HEX สำหรับไมโครคอนโทรลเลอร์หรือการโหลดแบบขนาน

การแปลงทำได้โดยใช้ยูทิลิตี้ตัวแปลงไฟล์ในตัวในซอฟต์แวร์การออกแบบขั้นตอนนี้ทำให้มั่นใจได้ว่าบิตสตรีมจะถูกจัดรูปแบบอย่างถูกต้องเพื่อให้ FPGA ตีความ

3. โปรแกรมหน่วยความจำการกำหนดค่า (หากใช้ EEPROM)

ในแอปพลิเคชันที่ใช้อุปกรณ์กำหนดค่าอนุกรมเช่น EPC1 ขั้นตอนต่อไปคือการโหลดข้อมูลการกำหนดค่าลงใน EEPROMโดยทั่วไปจะทำโดยใช้เครื่องมือการเขียนโปรแกรมเดสก์ท็อป (เช่นโปรแกรมเมอร์ Max+Plus II หรือโปรแกรมเมอร์ Quartus)กระบวนการเกี่ยวข้องกับการวาง EEPROM ในซ็อกเก็ตการเขียนโปรแกรมหรือเชื่อมต่อในวงจรโหลดไฟล์การเขียนโปรแกรมที่เหมาะสม (โดยปกติ. pof หรือ. rbf) และเริ่มต้นรอบโปรแกรมเมื่อตั้งโปรแกรมแล้ว EEPROM จะให้ข้อมูลการกำหนดค่ากับ FPGA โดยอัตโนมัติทุกครั้งที่ระบบพลังเพิ่มขึ้นโดยไม่จำเป็นต้องใช้การเขียนโปรแกรมซ้ำด้วยตนเอง

4. กำหนดค่าโดยใช้สายดาวน์โหลด (Serial Passive)

อีกทางเลือกหนึ่งสำหรับการบู๊ตที่ใช้ EEPROM ใช้สายเคเบิลดาวน์โหลด (เช่น USB-Blaster หรือ ByteBlaster) เพื่อกำหนดค่า FPGA โดยตรงในวิธีนี้คุณเชื่อมต่อสายเคเบิลเข้ากับพีซีของคุณและ NCONFIG, DCLK, DATA และ PON ของ FPGA ของ FPGAการใช้โปรแกรมเมอร์ Quartus คุณจะเริ่มกระบวนการกำหนดค่าซึ่งพัลส์ NConfig ต่ำเพื่อเริ่มต้นจากนั้นเครื่องมือจะส่งข้อมูลการกำหนดค่าผ่านสายข้อมูลโดย DCLKกระบวนการเสร็จสมบูรณ์เมื่อ conf_done สูงแสดงการกำหนดค่าที่ประสบความสำเร็จและการเปลี่ยนผ่านของอุปกรณ์เป็นโหมดผู้ใช้

5. กำหนดค่าโดยใช้ไมโครคอนโทรลเลอร์ (อนุกรมพาสซีฟ/ขนาน)

หากระบบของคุณใช้ไมโครคอนโทรลเลอร์แบบฝังตัวก็สามารถทำหน้าที่เป็นต้นแบบการกำหนดค่าของ FPGA ได้ในการตั้งค่านี้ไมโครคอนโทรลเลอร์ยืนยัน NCONFIG ต่ำเพื่อรีเซ็ต FPGA จากนั้นเลื่อนบิตสตรีมการกำหนดค่าผ่านข้อมูลในขณะที่สลับ DCLKข้อกำหนดด้านเวลาจะต้องได้รับการเคารพเวลาการตั้งค่าข้อมูลก่อนเวลานาฬิกาและเวลาพักหลังจากนั้นเป็นสิ่งที่ดีสำหรับการกำหนดค่าที่ประสบความสำเร็จไมโครคอนโทรลเลอร์สามารถตรวจสอบหมุด NSTATUS และ CONF_DONE เพื่อตรวจจับข้อผิดพลาดการกำหนดค่าหรือยืนยันความสำเร็จที่สำเร็จวิธีนี้ให้การควบคุมอย่างเต็มที่เกี่ยวกับกระบวนการกำหนดค่าและรองรับการอัปเดตแบบไดนามิกในฟิลด์

6. ตรวจสอบสัญญาณการกำหนดค่า

ในระหว่างกระบวนการกำหนดค่า FPGA ให้ข้อเสนอแนะผ่านหมุดสถานะ:

• nstatus ระบุการตรวจจับข้อผิดพลาด;มันจะต่ำหากมีความผิดพลาดเกิดขึ้น (เช่นข้อผิดพลาดของ CRC หรือการละเมิดเวลา)

• conf_done สูงเมื่อบิตการกำหนดค่าทั้งหมดได้รับการโหลดและตรวจสอบแล้ว

หาก Nstatus ยังคงสูงและ conf_done เปลี่ยนสูงเมื่อสิ้นสุดลำดับอุปกรณ์จะเข้าสู่โหมดผู้ใช้โดยอัตโนมัติซึ่งตรรกะที่ผู้ใช้กำหนดจะทำงานอยู่การตรวจสอบสัญญาณนี้มีความสำคัญเพื่อให้แน่ใจว่ากระบวนการเขียนโปรแกรมเสร็จสมบูรณ์สำเร็จ

7. ดำเนินการกำหนดค่าใหม่เมื่อจำเป็น

เนื่องจาก EPF6016ATC144-2N ใช้ SRAM-based จึงสามารถกำหนดค่าใหม่ได้ตลอดเวลาโดยสลับ NCONFIG PIN ต่ำซึ่งรีเซ็ตอุปกรณ์และรีสตาร์ทรอบการกำหนดค่าคุณสมบัตินี้ช่วยให้การอัปเดตระบบที่ยืดหยุ่นและการเปลี่ยนแปลงระหว่างการทำงานโดยไม่ต้องเปลี่ยนทางกายภาพความสามารถในการกำหนดค่าใหม่ในขณะที่ในวงจรยังรองรับความซ้ำซ้อนการแลกเปลี่ยนฟังก์ชั่นแบบไดนามิกหรือแก้ไขข้อบกพร่องหลังการปรับใช้สิ่งนี้ทำให้อุปกรณ์เหมาะสมอย่างยิ่งสำหรับแอปพลิเคชันที่ต้องการความสามารถในการปรับตัวหรืออายุยืน

8. ปฏิบัติตามข้อกำหนดด้านเวลาและไฟฟ้า

การเขียนโปรแกรม EPF6016ATC144-2N ประสบความสำเร็จยังต้องให้ความสนใจกับข้อ จำกัด ทางไฟฟ้าและเวลานาฬิกาการกำหนดค่า (DCLK) จะต้องตรงกับขีด จำกัด ความถี่ (เช่นโดยทั่วไปแล้วสูงสุด 10 MHz ในโหมดอนุกรมมาตรฐาน)อุปกรณ์ต้องการความล่าช้าสั้น ๆ (ประมาณ 200 มิลลิวินาที) หลังจากเปิดเครื่องสำหรับการรีเซ็ตพลังงานภายในเพื่อให้มีเสถียรภาพนอกจากนี้สัญญาณการกำหนดค่าทั้งหมดควรสะอาดไม่มีเสียงรบกวนและถูกยกเลิกอย่างเหมาะสมหากใช้การทำล็อคร้อนต้องใช้ความระมัดระวังเพื่อให้แน่ใจว่ามีความสมบูรณ์ของสัญญาณและการจัดลำดับพลังงานที่เหมาะสมและ I/O

EPF6016ATC144-2N ข้อดี

- คุ้มค่าสำหรับการออกแบบที่ซับซ้อนกลาง

EPF6016ATC144-2N สร้างความสมดุลระหว่างความสามารถในการจ่ายและฟังก์ชั่นทำให้เหมาะสำหรับการออกแบบที่ต้องการความยืดหยุ่นมากกว่าตรรกะคงที่ แต่ไม่ได้ปรับค่าใช้จ่ายหรือค่าใช้จ่ายพลังงานของ FPGA ระดับสูง

- การออกแบบและการรวม PCB ที่ง่ายขึ้น

เมื่อเปรียบเทียบกับ FPGAs ที่มีความหนาแน่นสูงกว่าซึ่งมักจะต้องใช้แพ็คเกจ BGA ที่ดี EPF6016ATC144-2N มาในแพ็คเกจ TQFP 144-pin มาตรฐานบรรจุภัณฑ์นี้ทำให้ทั้งการออกแบบและการผลิต PCBs ง่ายขึ้นเนื่องจากหลีกเลี่ยงความต้องการเครื่องมือเค้าโครงขั้นสูง microvias หรือบอร์ดนับชั้นสูงที่มีราคาแพงนอกจากนี้ยังช่วยอำนวยความสะดวกในการขายด้วยมือหรือการทำซ้ำขั้นพื้นฐานซึ่งเป็นประโยชน์สำหรับทีมเล็ก ๆ หรือห้องปฏิบัติการที่มีความสามารถในการประกอบ จำกัด

- ความเสี่ยงต่ำของการล้าสมัยในระหว่างการปรับใช้

เนื่องจากการสนับสนุนที่ยาวนานในการใช้งานอุตสาหกรรมดั้งเดิม EPF6016ATC144-2N ยังคงมีอยู่ในตลาดรองหลายแห่งและยังคงได้รับการสนับสนุนอย่างกว้างขวางในซอฟต์แวร์การออกแบบเช่น Quartus II และ Max+Plus IIสำหรับ บริษัท ที่ดูแลผลิตภัณฑ์ที่มีวงจรยาวเช่นระบบอัตโนมัติจากโรงงานระบบการวัดหรือโมดูลโทรคมนาคมสิ่งนี้ทำให้มั่นใจได้ว่าการเข้าถึงซิลิคอนที่รู้จักกันดีอย่างต่อเนื่องโดยไม่จำเป็นต้องออกแบบฮาร์ดแวร์รอบ FPGA ที่ซับซ้อนกว่าใหม่

- พฤติกรรมที่เชื่อถือได้

ซึ่งแตกต่างจาก FPGA ที่มีประสิทธิภาพสูงใหม่ที่ทำงานที่ระยะขอบแน่นและมีความไวต่อพลังงานและความผันผวนของอุณหภูมิ EPF6016ATC144-2N นั้นแข็งแกร่งและทนต่อการเปลี่ยนแปลงสภาพแวดล้อมทั่วไปมันทำงานได้อย่างสะดวกสบายในช่วงอุณหภูมิเชิงพาณิชย์และรองรับซ็อกเก็ตร้อนซึ่งทำให้เชื่อถือได้ในระบบแบบแยกส่วนหรือที่ให้บริการความน่าเชื่อถือนี้ทำให้เป็นตัวเลือกที่ใช้งานได้จริงสำหรับระบบที่ต้องการประสิทธิภาพที่สอดคล้องกันเมื่อเวลาผ่านไปและภายใต้เงื่อนไขตัวแปร

- ความมั่นคงในการออกแบบระยะยาว

ในสถานการณ์ที่ความพร้อมใช้งานในระยะยาวและการแช่แข็งการออกแบบมีความสำคัญมากกว่าประสิทธิภาพที่ทันสมัยอุปกรณ์นี้เป็นตัวเลือกที่แข็งแกร่งเมื่อตรรกะได้รับการตรวจสอบแล้วและไฟล์การกำหนดค่าล็อคลงระบบทั้งหมดจะไม่เปลี่ยนแปลงเป็นเวลาหลายปีแม้กระทั่งทศวรรษนี่คือประโยชน์ที่สำคัญในการบินและอวกาศการขนส่งและการประยุกต์ทางทหารที่มีการกำหนดส่วนใหม่ของชิ้นส่วนใหม่มีราคาแพงหรือทำไม่ได้

ขนาดบรรจุภัณฑ์ EPF6016ATC144-2N

ประเภทแพ็คเกจ: TQFP-144 (แพ็คเกจแบนรูปสี่เหลี่ยมบาง ๆ )

ขนาดตัว: 20 มม. × 20 มม.

พิทช์: 0.5 มม.

จำนวนพิน: 144 พิน

ความสูงของแพ็คเกจ: 1.0 มม.

ประเภทเฟรมตะกั่ว: นกนางนวลนำไปสู่ทั้งสี่ด้าน

ประเภทการติดตั้ง: พื้นผิวติดตั้ง (SMT)

EPF6016ATC144-2N ผู้ผลิต

EPF6016ATC144-2N ผลิตโดยเดิม Altera Corporationผู้บุกเบิกในการพัฒนาอาร์เรย์ประตูที่ตั้งโปรแกรมได้ (FPGAs)ในปี 2558 Altera ได้มาโดย Intel Corporationและขณะนี้อุปกรณ์ได้รับการจดทะเบียนอย่างเป็นทางการภายใต้กลุ่มโซลูชั่นที่ตั้งโปรแกรมได้ของ Intel ซึ่งจัดการและรองรับสายผลิตภัณฑ์ FPGA ของ Altera ของ Alteraแม้ว่า EPF6016ATC144-2N จะเป็นส่วนหนึ่งของครอบครัวที่หยุดทำงาน แต่ Intel ยังคงเป็นผู้ผลิตที่เป็นทางการและผู้ดูแลอุปกรณ์นี้การเก็บรักษาเอกสารการสนับสนุนที่เก็บถาวรและการแจ้งเตือนวงจรชีวิตภายใต้แบรนด์ Intel

บทสรุป

EPF6016ATC144-2N เป็น FPGA ที่ยืดหยุ่นและเชื่อถือได้สำหรับโครงการต่าง ๆ มากมายมันมีกำลังลอจิกจำนวนมากพินอินพุต/เอาต์พุตจำนวนมากและการอัปเดตในระบบง่าย ๆการออกแบบรองรับระบบแรงดันไฟฟ้าผสมการเคลื่อนไหวของข้อมูลที่รวดเร็วและการเขียนโปรแกรมใหม่โดยไม่ต้องลบออกจากบอร์ดมักจะใช้ในสิ่งต่าง ๆ เช่นระบบควบคุมการประมวลผลสัญญาณลิงก์การสื่อสารและอุปกรณ์ทดสอบด้วยการสนับสนุนที่แข็งแกร่งความพร้อมใช้งานที่ยาวนานและบรรจุภัณฑ์ที่เรียบง่ายมันยังคงเป็นตัวเลือกที่ชาญฉลาดซึ่งต้องการโซลูชันที่ประหยัดต้นทุนและมีเสถียรภาพ

PDF แผ่นข้อมูล

ข้อมูล EPF6016ATC144-2N:

แผ่นข้อมูลตระกูลอุปกรณ์ Flex 6000 อุปกรณ์. pdf
