EPM7256AETC144-10N CPLD: แผ่นข้อมูลข้อมูลจำเพาะแอปพลิเคชันและคู่มือการเขียนโปรแกรม

EPM7256AETC144-10N เป็นอุปกรณ์ตรรกะที่ตั้งโปรแกรมได้ (CPLD) จากซีรี่ส์Max® 7000A ของ Intelชิปนี้ออกแบบมาเพื่อประสิทธิภาพที่รวดเร็วทำงานได้สูงสุด 172.4 MHz พร้อมความล่าช้า 10 nsคู่มือนี้อธิบายทุกอย่างเกี่ยวกับ CPLD นี้รวมถึงคุณสมบัติข้อกำหนดการใช้วิธีการเขียนโปรแกรมและเค้าโครงพินหากคุณต้องการชิปที่น่าเชื่อถือและตั้งโปรแกรมได้สำหรับวงจรดิจิตอลบทความนี้จะช่วยให้คุณเข้าใจวิธีการทำงาน

แคตตาล็อก

EPM7256AETC144-10N คำอธิบาย

ที่ EPM7256AETC144-10N เป็น CPLD ที่มีประสิทธิภาพสูงจากซีรี่ส์Max® 7000A ของ Intel ซึ่งได้รับการออกแบบมาเพื่อเรียกร้องงานการรวมตรรกะอุปกรณ์นี้มี macrocells 256 และประตูที่ใช้งานได้ประมาณ 5,000 ประตูซึ่งอำนวยความสะดวกในการออกแบบความยืดหยุ่นและยูทิลิตี้ในสภาพแวดล้อมดิจิตอลที่ซับซ้อนการทำงานที่ความถี่สูงสุด 172.4 MHz โดยมีความล่าช้าในการแพร่กระจายเพียง 5.5 ns มันถูกออกแบบมาเพื่อการทำงานที่รวดเร็วออกแบบด้วยแรงดันไฟฟ้า 3.3V และบรรจุในแพ็คสี่เหลี่ยมจัตุรัสขนาดเล็กขนาด 144 พิน (TQFP) ขนาดกะทัดรัด (TQFP) EPM7256AETC144-10N รองรับข้อกำหนดการออกแบบตรรกะที่แข็งแกร่งEPM7256AETC144-10N ใช้หน่วยความจำการกำหนดค่าที่ไม่ระเหยจาก EEPROM ซึ่งช่วยให้สามารถจัดเก็บข้อมูลการเขียนโปรแกรมถาวรได้คุณลักษณะนี้เมื่อรวมกับความสามารถในการโปรแกรมในระบบผ่านอินเตอร์เฟส JTAG ให้ความสะดวกในการอัปเดตและการเขียนโปรแกรมแบบฟิลด์ใหม่เพิ่มความสามารถในการใช้งานระยะยาวโดยไม่จำเป็นต้องมีการกำหนดค่าทางกายภาพหรือการเปลี่ยนใหม่

รักษาความปลอดภัยโครงการของคุณด้วยเทคโนโลยีที่เชื่อถือได้และได้รับการพิสูจน์แล้วโดยวางคำสั่งซื้อจำนวนมากสำหรับ EPM7256AETC144-10N กับเราวันนี้และทำให้มั่นใจได้ว่าคุณมีโซลูชัน CPLD ที่เป็นของแข็ง

รุ่น EPM7256AETC144-10N CAD

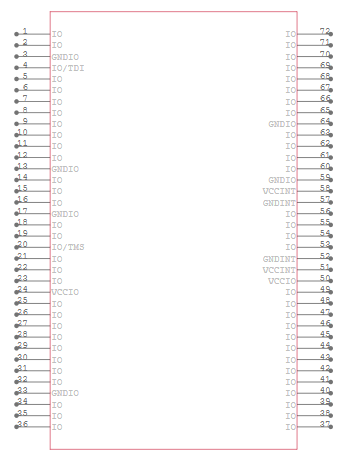

สัญลักษณ์ EPM7256AETC144-10N

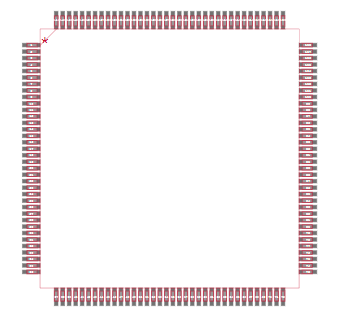

EPM7256AETC144-10N FOOTPRINT

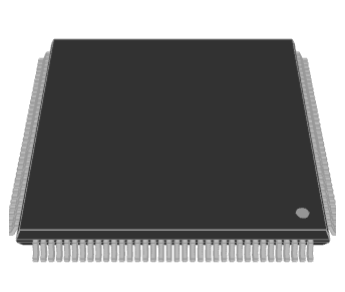

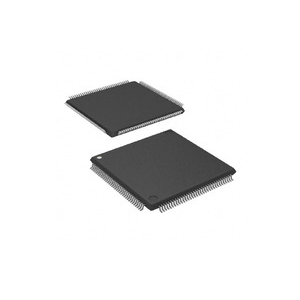

รุ่น EPM7256AETC144-10N 3D

คุณสมบัติ EPM7256AETC144-10N

Macrocells:อุปกรณ์นี้ติดตั้ง 256 macrocellsMacrocells เป็นส่วนประกอบลอจิกที่กำหนดค่าได้ซึ่งอนุญาตให้ CPLD สามารถทำฟังก์ชั่นลอจิกต่างๆได้

ประตูที่ใช้งานได้:มีประตูที่ใช้งานได้ประมาณ 5,000 ประตูนี่หมายถึงจำนวนประตูตรรกะพื้นฐานที่เทียบเท่า (เช่นและหรือไม่) ที่สามารถกำหนดค่าภายในอุปกรณ์

I/O PINS:CPLD มีหมุดอินพุต/เอาต์พุต 120 ตัวซึ่งช่วยให้สามารถเชื่อมต่อกับส่วนอื่น ๆ ของการออกแบบอิเล็กทรอนิกส์ของผู้ใช้ได้

ความล่าช้าในการแพร่กระจาย (TPD):ความล่าช้าในการแพร่กระจายสูงสุดคือ 10 นาโนวินาทีโดยพิจารณาว่า CPLD สามารถประมวลผลสัญญาณอินพุตได้เร็วแค่ไหนและสร้างเอาต์พุต

ความถี่ในการใช้งาน:มันสามารถทำงานได้ที่ความถี่สูงถึง 95.2 MHz ซึ่งกำหนดความเร็วที่อุปกรณ์สามารถดำเนินการลอจิกได้

แรงดันไฟฟ้า:อุปกรณ์ทำงานที่แรงดันไฟฟ้า 3.3V จัดตำแหน่งกับระดับตรรกะดิจิตอลแรงดันไฟฟ้าต่ำทั่วไป

บรรจุุภัณฑ์:มันมาในแพ็คสี่เหลี่ยมจัตุรัสขนาดเล็กขนาด 144 พิน (TQFP) ซึ่งเป็นประเภทแพ็คเกจขนาดกะทัดรัดที่เป็นประโยชน์สำหรับการลดพื้นที่ที่จำเป็นบนแผงวงจรพิมพ์

ช่วงอุณหภูมิการทำงาน:ช่วงอุณหภูมิในการทำงานอยู่ระหว่าง 0 ° C ถึง 70 ° C ทำให้มั่นใจได้ว่าประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมที่หลากหลาย

ความสามารถในการเขียนโปรแกรมในระบบ:CPLD รองรับความสามารถในการโปรแกรมในระบบผ่าน IEEE STD1149.1 อินเทอร์เฟซการทดสอบร่วมกัน (JTAG) ช่วยให้สามารถเขียนโปรแกรมและ reprogramming ของอุปกรณ์ลอจิกภายในการกำหนดค่าฮาร์ดแวร์ขั้นสุดท้าย

EPM7256AETC144-10N บล็อกไดอะแกรม

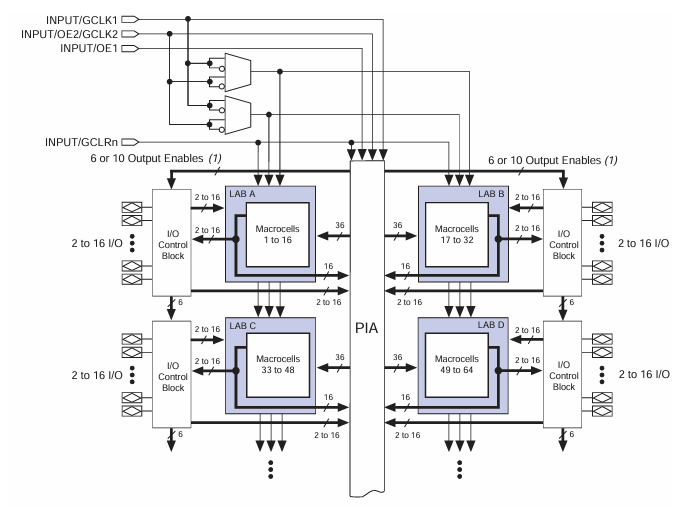

ที่ EPM7256AETC144-10N คือ อุปกรณ์ตรรกะที่ตั้งโปรแกรมได้ที่ซับซ้อน (CPLD) กับสี่ บล็อกอาร์เรย์ลอจิก (ห้องปฏิบัติการ) แต่ละตัวมี 16 macrocells รวม 64 macrocellsmacrocells เหล่านี้จัดการทั้งตรรกะแบบผสมและตามลำดับทำให้อุปกรณ์มีความยืดหยุ่นสำหรับแอปพลิเคชันตรรกะดิจิตอลต่างๆตรงกลางของ CPLD คือ อาร์เรย์เชื่อมต่อระหว่างกันที่ตั้งโปรแกรมได้ (PIA)ซึ่งเชื่อมต่อห้องปฏิบัติการทั้งหมดเพื่อให้มั่นใจว่าการกำหนดเส้นทางสัญญาณที่มีประสิทธิภาพห้องปฏิบัติการแต่ละห้องสื่อสารกับ PIA โดยใช้สายเชื่อมต่อระหว่างกัน 36 เส้นช่วยให้สัญญาณสามารถแชร์และประมวลผลได้อย่างมีประสิทธิภาพอุปกรณ์มีบล็อกควบคุม I/O ในแต่ละด้านรองรับ 2 ถึง 16 I/O PINs ต่อห้องปฏิบัติการบล็อกเหล่านี้ช่วยจัดการฟังก์ชั่นอินพุตและเอาต์พุตเชื่อมต่อ CPLD กับวงจรภายนอกสัญญาณควบคุมเช่น Global Clocks (GCLK1, GCLK2), เอาต์พุตเปิดใช้งาน (OE1) และ Global Reset (GCLRN) ช่วยซิงโครไนซ์การดำเนินการลอจิกข้ามอุปกรณ์นอกจากนี้ประตูตรรกะจัดการนาฬิกาและรีเซ็ตสัญญาณเพื่อให้มั่นใจว่าการทำงานที่ราบรื่นCPLD นี้ออกแบบมาสำหรับการประมวลผลตรรกะความเร็วสูงนำเสนอความสามารถในการโปรแกรมการกำหนดเส้นทางสัญญาณที่มีประสิทธิภาพและการควบคุม I/O ที่เชื่อถือได้ทำให้เหมาะสำหรับระบบฝังตัวการสื่อสารและระบบอัตโนมัติอุตสาหกรรม

ข้อมูลจำเพาะ EPM7256AETC144-10N

พิมพ์	พารามิเตอร์
ผู้ผลิต	Altera/Intel
ชุด	Max® 7000A
การบรรจุหีบห่อ	ถาด
สถานะชิ้นส่วน	ล้าสมัย
ประเภทที่ตั้งโปรแกรมได้	ในระบบที่ตั้งโปรแกรมได้
เวลาหน่วงเวลา tpd (1) สูงสุด	10 ns
แรงดันไฟฟ้า - ภายใน	3V ~ 3.6V
จำนวนองค์ประกอบตรรกะ/บล็อก	16
จำนวน macrocells	256
จำนวนประตู	5,000
จำนวน I/O	120
อุณหภูมิการทำงาน	0 ° C ~ 70 ° C (TA)
ประเภทการติดตั้ง	ติดตั้งพื้นผิว
แพ็คเกจ / เคส	144-LQFP
แพ็คเกจอุปกรณ์ซัพพลายเออร์	144-TQFP (20x20)
หมายเลขผลิตภัณฑ์พื้นฐาน	EPM7256

แอปพลิเคชัน EPM7256AETC144-10N

ปัญญาประดิษฐ์

CPLD นี้ใช้ในเครื่องเร่งฮาร์ดแวร์ AI เพื่อจัดการการคำนวณที่ซับซ้อนที่จำเป็นสำหรับการประมวลผลอัลกอริทึม AI อย่างมีประสิทธิภาพเพิ่มทั้งความเร็วและความน่าเชื่อถือในแอปพลิเคชัน AI

เทคโนโลยี 5G

ในขอบเขตของการสื่อสาร 5G EPM7256AETC144-10N นั้นดีที่สุดสำหรับการประมวลผลสัญญาณและการจัดการโปรโตคอลการสื่อสารการดำเนินการตรรกะความเร็วสูงช่วยอำนวยความสะดวกในการประมวลผลอย่างรวดเร็วที่จำเป็นในระบบไร้สายรุ่นต่อไป

คลาวด์คอมพิวติ้ง

ภายในศูนย์ข้อมูลอุปกรณ์นี้ปรับปรุงความสามารถในการประมวลผลซึ่งทำหน้าที่เป็นส่วนประกอบสำหรับการจัดการข้อมูลปริมาณมากและการคำนวณที่ซับซ้อนซึ่งสนับสนุนโครงสร้างพื้นฐานของบริการคลาวด์

อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค

CPLD ค้นหาแอพพลิเคชั่นในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคเช่นโทรทัศน์และคอนโซลเกมซึ่งมันทำหน้าที่ตรรกะที่กำหนดเองซึ่งช่วยเพิ่มฟังก์ชั่นและประสบการณ์ของอุปกรณ์

เทคโนโลยีไร้สาย

มันถูกใช้ในอุปกรณ์การสื่อสารไร้สายเพื่อปรับและ demodulate สัญญาณทำให้มั่นใจได้ว่าการสื่อสารที่มีประสิทธิภาพและมีประสิทธิภาพในอุปกรณ์เช่นเราเตอร์และโมเด็มโทรศัพท์มือถือ

การควบคุมอุตสาหกรรม

อุปกรณ์นี้เป็นส่วนประกอบสำคัญของระบบอัตโนมัติในการตั้งค่าอุตสาหกรรมซึ่งเป็นตัวควบคุมเครื่องจักรและจัดการกระบวนการซึ่งมีส่วนทำให้ผลผลิตและความปลอดภัยเพิ่มขึ้น

Internet of Things (IoT)

ในอุปกรณ์ IoT EPM7256AETC144-10N จัดการการประมวลผลข้อมูลและงานการสื่อสารที่ยอดเยี่ยมสำหรับการใช้งานอุปกรณ์ที่เชื่อมต่ออย่างราบรื่นในบ้านและอุตสาหกรรมอัจฉริยะ

อุปกรณ์การแพทย์

CPLD ถูกนำไปใช้ในอุปกรณ์การแพทย์สำหรับงานต่าง ๆ เช่นการเก็บข้อมูลและการประมวลผลสัญญาณมีบทบาทในความน่าเชื่อถือและประสิทธิภาพของการวินิจฉัยทางการแพทย์และอุปกรณ์การรักษา

EPM7256AETC144-10N ชิ้นส่วนที่คล้ายกัน

- EPM7256AETC100-7

- EPM7256AETC144-7

- EPM7256AETC100-5N

EPM7256AETC144-10N ข้อดี

ความหนาแน่นของตรรกะสูง

อุปกรณ์นี้บรรจุ macrocells 256 และประตูที่ใช้งานได้ประมาณ 5,000 ประตูช่วยให้สามารถใช้งานวงจรตรรกะที่ซับซ้อนภายในชิปเดียวความหนาแน่นของตรรกะสูงนี้ช่วยให้การออกแบบแบบบูรณาการและกะทัดรัดมากขึ้นลดจำนวนส่วนประกอบโดยรวมและเลย์เอาต์บอร์ดที่ง่ายขึ้น

ความสามารถในการโปรแกรมในระบบ (ISP)

นำเสนอความสามารถในการโปรแกรมในระบบผ่าน IEEE STD1149.1 อินเตอร์เฟส JTAG, EPM7256AETC144-10N ช่วยให้การเขียนโปรแกรมและ reprogramming ได้ง่ายภายในวงจรความสามารถนี้มีค่าสำหรับการสร้างต้นแบบอย่างรวดเร็วและกระบวนการออกแบบซ้ำทำให้สามารถปรับเปลี่ยนได้โดยไม่จำเป็นต้องเปลี่ยนชิป

ความล่าช้าในการแพร่กระจายอย่างรวดเร็ว

ด้วยความล่าช้าในการแพร่กระจายสูงสุดเพียง 10 ns CPLD นี้ช่วยให้มั่นใจได้ว่าการประมวลผลอินพุตและเอาต์พุตอย่างรวดเร็วสำหรับแอปพลิเคชันที่ต้องการการจัดการข้อมูลความเร็วสูงและการตอบสนองที่ทันเวลาเช่นการประมวลผลวิดีโอและระบบการซื้อขายความถี่สูง

การใช้พลังงานต่ำ

การทำงานกับแรงดันไฟฟ้า 3.3V, EPM7256AETC144-10N ได้รับการปรับให้เหมาะสมสำหรับประสิทธิภาพการใช้พลังงานการใช้พลังงานต่ำนี้มีประโยชน์ในอุปกรณ์พกพาและใช้แบตเตอรี่ซึ่งการจัดการพลังงานดีสำหรับการยืดอายุการใช้งาน

ความสามารถ I/O ที่ครอบคลุม

อุปกรณ์ดังกล่าวมีหมุด I/O 120 ตัวซึ่งให้ตัวเลือกการเชื่อมต่อที่กว้างขวางสิ่งนี้ช่วยให้การเชื่อมต่อที่ยืดหยุ่นกับอุปกรณ์ต่อพ่วงและส่วนประกอบระบบอื่น ๆ ที่หลากหลายทำให้สามารถปรับตัวได้สูงกับสภาพแวดล้อมแบบหลายอุปกรณ์ที่ซับซ้อน

ที่เก็บการกำหนดค่าที่ไม่ระเหย

ด้วยหน่วยความจำที่ใช้ EEPROM ทำให้ CPLD ยังคงการตั้งค่าการกำหนดค่าไว้แม้หลังจากปิดไฟคุณลักษณะนี้เป็นสิ่งจำเป็นสำหรับแอปพลิเคชันที่ต้องการประสิทธิภาพระยะยาวที่เชื่อถือได้โดยไม่จำเป็นต้องมีการกำหนดค่าใหม่บ่อยครั้ง

ขั้นตอนการเขียนโปรแกรม EPM7256AETC144-10N

การเขียนโปรแกรมอุปกรณ์ EPM7256AETC144-10N เกี่ยวข้องกับกระบวนการโปรแกรมในระบบหกขั้นตอน (ISP):

1. ป้อน ISP: ขั้นตอนนี้ทำให้แน่ใจว่าส่วนอินพุตและเอาต์พุตของสวิตช์อุปกรณ์จากการใช้งานปกติไปยังโหมดการเขียนโปรแกรมได้อย่างราบรื่นใช้เวลาประมาณ 1 มิลลิวินาที

2. ตรวจสอบ ID: ก่อนเริ่มการเขียนโปรแกรมอุปกรณ์จะตรวจสอบ ID ของตัวเองขั้นตอนนี้เร็วมาก

3. การลบจำนวนมาก: สิ่งนี้จะล้างข้อมูลก่อนหน้าทั้งหมดจากอุปกรณ์มันทำได้โดยการรับคำสั่งเพื่อลบทุกอย่างแล้วรอ 100 มิลลิวินาทีเพื่อให้แน่ใจว่าทุกอย่างถูกลบ

4. โปรแกรม: นี่คือที่ใส่ข้อมูลใหม่ลงในอุปกรณ์สำหรับข้อมูลแต่ละชิ้นจะถูกส่งไปยังที่อยู่ที่ถูกต้องในอุปกรณ์จากนั้นพัลส์พิเศษทำให้แน่ใจว่าเก็บไว้อย่างถูกต้อง

5. ตรวจสอบ: หลังจากการเขียนโปรแกรมอุปกรณ์ตรวจสอบว่าข้อมูลทั้งหมดถูกเก็บไว้อย่างถูกต้องโดยการอ่านกลับและเปรียบเทียบกับสิ่งที่ควรจะเป็น

6. ออกจาก ISP: ขั้นตอนนี้สลับอุปกรณ์กลับมาจากโหมดการเขียนโปรแกรมไปเป็นโหมดการใช้งานปกตินอกจากนี้ยังใช้เวลาประมาณ 1 มิลลิวินาที

เวลาทั้งหมดที่จำเป็นสำหรับการเขียนโปรแกรมขึ้นอยู่กับระยะเวลาของพัลส์ที่ใช้งานได้นานแค่ไหนและข้อมูลที่สามารถเคลื่อนย้ายเข้าและออกจากอุปกรณ์ได้อย่างรวดเร็วซึ่งได้รับอิทธิพลจากความเร็วของนาฬิกาการเขียนโปรแกรมและข้อมูลที่จะประมวลผลเท่าใดอุปกรณ์ที่แตกต่างกันอาจใช้เวลาต่างกันเนื่องจากมีหน่วยความจำต่าง ๆ ในการโปรแกรม

EPM7256AETC144-10N แพ็คเกจไดอะแกรม PIN-OUT

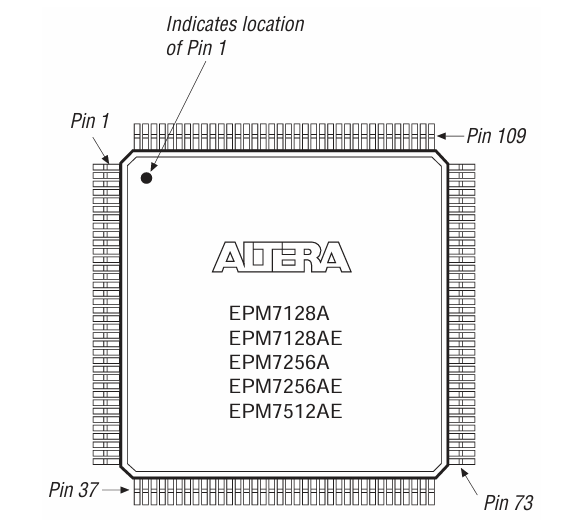

แผนภาพแสดง EPM7256AETC144-10N เค้าร่างและหมายเลข PINชิปนี้มาในไฟล์ TQFP-144 (แพ็คเกจแบนรูปสี่เหลี่ยมจัตุรัสขนาดเล็กพร้อม 144 พิน)หมายถึงมันมีโอกาสนำไปสู่ระดับที่ดีทั้งสี่ด้านตำแหน่ง PIN 1 ถูกทำเครื่องหมายด้วยจุดเล็ก ๆ และหมายเลขพินจะเพิ่มทวนเข็มนาฬิการอบ ๆ แพ็คเกจหมุดอ้างอิงที่สำคัญเช่นพิน 1, พิน 37, พิน 73 และพิน 109 ช่วยด้วยการวางแนวระหว่างการประกอบ PCBขนาดเค้าร่างกำหนดขนาดทางกายภาพของชิปเพื่อให้แน่ใจว่าการติดตั้ง PCB ที่เหมาะสมการจัดเรียง Pinout ช่วยให้การกำหนดเส้นทางสัญญาณมีประสิทธิภาพทำให้เหมาะสำหรับแอปพลิเคชันตรรกะที่ซับซ้อนEPM7256AE เป็นส่วนหนึ่งของซีรี่ส์ Max 7000A CPLD ซึ่งมี 256 macrocells และความสามารถในการโปรแกรมในระบบคำต่อท้าย -10N หมายถึงเกรดความเร็ว 10 ns และแพ็คเกจปลอดสารตะกั่ว
