โปรเซสเซอร์ MPC8245LZU300D: แผ่นข้อมูลคุณสมบัติแอปพลิเคชันและข้อมูลจำเพาะ

MPC8245LZU300D เป็นโปรเซสเซอร์ที่ทรงพลังที่ผลิตโดย NXP USA Inc. สำหรับระบบฝังตัวที่ต้องเร็วมีประสิทธิภาพและกะทัดรัดมันทำงานที่ 300 MHz รองรับ SDRAM ได้สูงสุด 2 GB และมีอินเทอร์เฟซ PCI 32 บิตสำหรับการเชื่อมต่อกับอุปกรณ์อื่น ๆโปรเซสเซอร์นี้มีคุณสมบัติในตัวเช่น Dual UARTS คอนโทรลเลอร์I²Cและคอนโทรลเลอร์ DMA แบบสองช่องทำให้ดีสำหรับการจัดการงานที่แตกต่างกันในครั้งเดียวคู่มือนี้อธิบายคุณสมบัติการออกแบบการใช้และผลประโยชน์ช่วยให้คุณเข้าใจว่าทำไมจึงเป็นตัวเลือกที่ยอดเยี่ยมสำหรับเครือข่ายระบบอัตโนมัติอุตสาหกรรมการจัดเก็บโทรคมนาคมและแอปพลิเคชันที่ฝังตัวอื่น ๆ

แคตตาล็อก

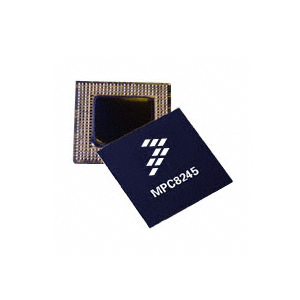

MPC8245LZU300D คำอธิบาย

ที่ MPC8245LZU300D จาก NXP USA Inc. เป็นโปรเซสเซอร์แบบบูรณาการที่มีประสิทธิภาพสูงตาม PowerPC 603E Core ซึ่งได้รับการปรับให้เหมาะสมสำหรับแอปพลิเคชันที่ฝังตัวซึ่งต้องการต้นทุนพื้นที่และการจัดการพลังงานที่มีประสิทธิภาพตัวแปรนี้ทำงานด้วยความเร็วหลัก 300 MHz และรองรับ SDRAM สูงสุด 2 GB ทำให้เหมาะสำหรับการใช้งานที่ต้องการมันมีอินเทอร์เฟซ PCI ขนาด 32 บิตที่มีความสามารถ 66 MHz เพิ่มความเข้ากันได้กับอุปกรณ์ต่อพ่วง PCI ที่หลากหลายฟังก์ชันการทำงานแบบบูรณาการ ได้แก่ ตัวรับสัญญาณแบบอะซิงโครนัสแบบสากลแบบคู่ (Duarts), คอนโทรลเลอร์I²Cและตัวควบคุม DMA สองช่องทางซึ่งมีส่วนช่วยในการจัดการงานการประมวลผลที่ซับซ้อนอย่างมีประสิทธิภาพบรรจุในการกำหนดค่าเทปกริดอาร์เรย์เทปอาร์เรย์ (TBGA) 352-ball ball (TBGA), MPC8245LZU300D ทำให้มั่นใจได้ว่ารอยเท้าขนาดกะทัดรัดพร้อมประสิทธิภาพที่แข็งแกร่งในอุณหภูมิตั้งแต่ 0 ° C ถึง 105 ° C

หากคุณกำลังมองหาคำสั่งซื้อจำนวนมากสำหรับ MPC8245LZU300D ให้พิจารณาซื้อจากเราเราจะตรวจสอบให้แน่ใจว่าคุณได้รับข้อเสนอที่ดีที่สุดและสามารถใช้ประโยชน์จากโปรเซสเซอร์ที่ทรงพลังนี้อย่างเต็มที่สำหรับโครงการที่กำลังจะมาถึง

คุณสมบัติ MPC8245LZU300D

สถาปัตยกรรม Superscalar:ช่วยให้โปรเซสเซอร์สามารถดำเนินการหลายคำแนะนำต่อรอบนาฬิกาเพิ่มประสิทธิภาพและความเร็วของแกน

แคชแบบบูรณาการ:คุณสมบัติแคชคำสั่ง 16 kb และแคชข้อมูล 16 kb ซึ่งสามารถล็อคได้บางส่วนหรือทั้งหมดสิ่งนี้ช่วยในการลดเวลาในการเข้าถึงข้อมูลที่ใช้บ่อยโดยเร่งการประมวลผล

การจัดการพลังงานแบบไดนามิก:รวมถึงโหมดการจัดการพลังงานเช่น NAP, DOZE และ SLEEP ซึ่งช่วยลดการใช้พลังงานตามความต้องการการดำเนินงานของโปรเซสเซอร์

การสนับสนุน SDRAM:สามารถจัดการ SDRAM ได้สูงสุด 2 GB ในบัสข้อมูล 32- หรือ 64 บิตรองรับการกำหนดค่าที่หลากหลายรองรับขนาดที่แตกต่างกันและประเภทของธนาคารหน่วยความจำ

การแก้ไขข้อผิดพลาด:ใช้กลไกเช่นการเขียนบัฟเฟอร์สำหรับการเข้าถึง PCI และโปรเซสเซอร์ด้วยการสนับสนุนเทคนิคความสมบูรณ์ของข้อมูลเช่นความเท่าเทียมการดำเนินการอ่าน-แก้ไข-เขียนหรือ ECC (รหัสแก้ไขข้อผิดพลาด)

อินเทอร์เฟซ ROM และ I/O อเนกประสงค์:รองรับหน่วยความจำ ROM และแฟลชประเภทต่าง ๆ และมีพอร์ต I/O ที่มีวัตถุประสงค์ทั่วไปหลายพอร์ตทำให้สามารถปรับให้เข้ากับสถาปัตยกรรมของระบบที่แตกต่างกัน

บัส PCI 32 บิต:ทำงานด้วยความเร็วสูงถึง 66 MHz และเป็นไปตามมาตรฐาน PCI 2.2นอกจากนี้ยังมีความสามารถในการเชื่อมต่อกับช่วงของอุปกรณ์ต่อพ่วง PCI ด้วยความอดทน 5.0-V

การสนับสนุนแบบดูอัลแชนเนล:มีคอนโทรลเลอร์ DMA แบบสองช่องที่รองรับโหมดโดยตรงและการผูกมัดซึ่งสามารถทำให้การถ่ายโอนข้อมูลโดยอัตโนมัติและเชื่อมโยงการถ่ายโอนข้อมูลเพื่อการจัดการข้อมูลที่มีประสิทธิภาพมากขึ้น

ความสามารถในการกระจาย-รวบรวม:อำนวยความสะดวกในการดำเนินการที่เกี่ยวข้องกับการอ่านหรือเขียนไปยังส่วนหน่วยความจำที่ไม่ต่อเนื่องพร้อมกับคิวการถ่ายโอนและตัวเลือกการขัดจังหวะหลายตัวเพื่อจัดการการถ่ายโอนข้อมูลได้อย่างมีประสิทธิภาพ

อินเทอร์เฟซการสื่อสาร:รวม UART สองตัวสำหรับการสื่อสารแบบอนุกรมและคอนโทรลเลอร์I²Cที่รองรับทั้งโหมดต้นแบบและ Slave เพื่อให้ได้รับความต้องการในการสื่อสารที่หลากหลาย

คอนโทรลเลอร์ขัดจังหวะที่ตั้งโปรแกรมได้:ให้การจัดการที่แข็งแกร่งของฮาร์ดแวร์และการขัดจังหวะอนุกรมปรับปรุงการตอบสนองและการควบคุมของระบบ

ตัวจับเวลาและการสร้างนาฬิกา:รวมตัวจับเวลาที่ตั้งโปรแกรมได้สี่ตัวและกลไกในตัวสำหรับการสร้างนาฬิกาสำหรับบัส PCI และ SDRAM เพื่อให้มั่นใจว่ากำหนดเวลาและการซิงโครไนซ์ที่แม่นยำในส่วนประกอบของระบบที่แตกต่างกัน

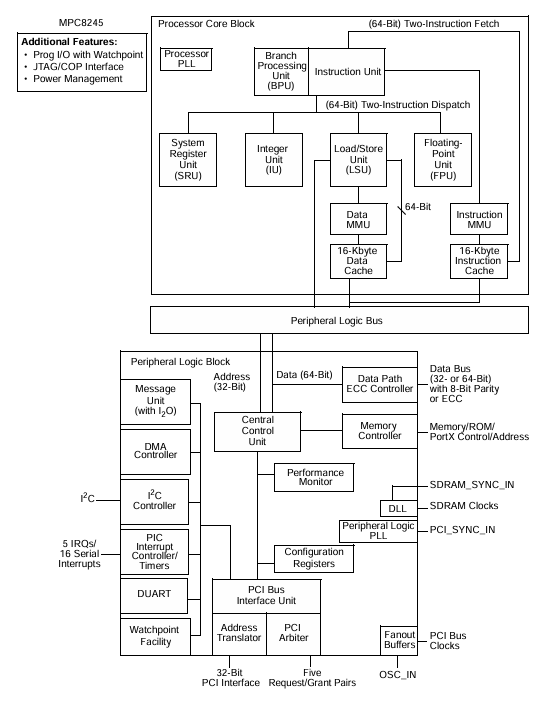

MPC8245LZU300D บล็อกไดอะแกรม

ที่ MPC8245LZU300D บล็อกไดอะแกรม แสดงให้เห็นว่าโปรเซสเซอร์และอุปกรณ์ต่อพ่วงโต้ตอบอย่างไรมันมีสองส่วนหลัก: บล็อกแกนโปรเซสเซอร์ และ บล็อกลอจิก-บล็อกโปรเซสเซอร์จัดการการคำนวณมันรวมถึง หน่วยประมวลผลสาขา (BPU)- หน่วยจำนวนเต็ม (IU)- หน่วยลอยตัว (FPU), และ หน่วยโหลด/จัดเก็บ (LSU)-คำแนะนำจะถูกดึงประมวลผลและดำเนินการอย่างมีประสิทธิภาพด้วยความช่วยเหลือของ ข้อมูล 16-kbyte และแคชคำสั่ง-ที่ หน่วยการจัดการหน่วยความจำ (MMUs) จัดการการเข้าถึงหน่วยความจำที่ บล็อกลอจิก เชื่อมต่อโปรเซสเซอร์กับอุปกรณ์ภายนอกมันมี ตัวควบคุม DMA สำหรับการถ่ายโอนหน่วยความจำที่รวดเร็ว คอนโทรลเลอร์I²C สำหรับการสื่อสารและก หน่วยข้อความ สำหรับการดำเนินการอินพุต/เอาต์พุตที่ อินเทอร์เฟซบัส PCI รองรับการเชื่อมต่อ PCI 32 บิตสำหรับการขยายตัวอัน ตัวควบคุมหน่วยความจำ จัดการหน่วยความจำระบบรวมถึง sdram นาฬิกาซิงโครไนซ์สำหรับการควบคุมระบบมี PIC Interrupt Controller ที่จัดการขัดจังหวะจากแหล่งต่าง ๆที่ Data Path Controller ECC รับรองความสมบูรณ์ของข้อมูลสนับสนุนรถบัสข้อมูล 32 บิตหรือ 64 บิตด้วยความเท่าเทียมกันหรือ ECC (รหัสแก้ไขข้อผิดพลาด)-สัญญาณนาฬิกาเช่น osc_in และ pci_sync_in ให้ทุกอย่างซิงโครไนซ์เพื่อการทำงานที่ราบรื่น

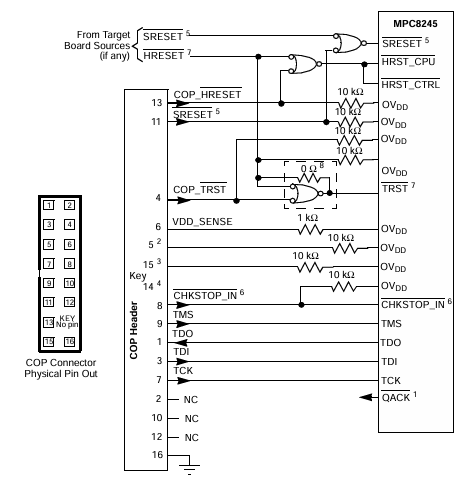

ไดอะแกรมขั้วต่อตำรวจ

ที่ ไดอะแกรมขั้วต่อตำรวจ สำหรับ MPC8245LZU300D แสดงการดีบักและรีเซ็ตอินเทอร์เฟซที่ใช้สำหรับการทดสอบและแก้ไขปัญหาโปรเซสเซอร์ที่ ส่วนหัวตำรวจ 16 พิน เชื่อมต่อโปรเซสเซอร์กับภายนอก jtag/cop เครื่องมือดีบั๊กสัญญาณสำคัญรวมถึง SRESET- Hreset, และ cop_hresetระบบควบคุมใดจะรีเซ็ตที่ hrst_ctrl อินพุตช่วยประสานงานการรีเซ็ตโดยใช้ประตูลอจิกที่ COP_TRST รีเซ็ตไฟล์ jtag ตรรกะการทดสอบสัญญาณ JTAG: TMS- TDO- TDI, และ TCK ใช้สำหรับการสแกนขอบเขตและการดีบักในวงจรที่ chkstop_in สัญญาณควบคุมโปรเซสเซอร์ตอกบัตรในระหว่างการดีบักในขณะที่ vdd_sense ตรวจสอบแรงดันไฟฟ้าของระบบตัวต้านทานแบบดึงขึ้นและดึงลง (10 kΩ, 1 kΩ) ช่วยให้สัญญาณมีเสถียรภาพที่ คิว สัญญาณช่วยในการแก้ไขข้อบกพร่องที่ ขั้วต่อตำรวจ ตาม JTAG Pinout มาตรฐานทำให้ง่ายต่อการเชื่อมต่อกับเครื่องมือแก้จุดบกพร่อง

ข้อมูลจำเพาะ MPC8245LZU300D

พิมพ์	พารามิเตอร์
ผู้ผลิต	NXP USA Inc.
ชุด	MPC82XX
การบรรจุหีบห่อ	ถาด
สถานะชิ้นส่วน	ล้าสมัย
โปรเซสเซอร์หลัก	PowerPC 603E
จำนวนแกน/ความกว้างของบัส	1 core, 32 บิต
ความเร็ว	300MHz
ตัวควบคุมราม	sdram
การเร่งความเร็วกราฟิก	เลขที่
แรงดันไฟฟ้า - I/O	3.3V
อุณหภูมิการทำงาน	0 ° C ~ 105 ° C (TA)
ประเภทการติดตั้ง	ติดตั้งพื้นผิว
แพ็คเกจ / เคส	352-lbga
แพ็คเกจอุปกรณ์ซัพพลายเออร์	352-TBGA (35x35)
อินเทอร์เฟซเพิ่มเติม	i2c, i²o, PCI, uart
หมายเลขผลิตภัณฑ์พื้นฐาน	MPC82

แอปพลิเคชัน MPC8245LZU300D

อุปกรณ์เครือข่าย

MPC8245LZU300D เหมาะสำหรับอุปกรณ์เครือข่ายเช่นเราเตอร์สวิตช์และการ์ดอินเตอร์เฟสเครือข่ายอินเทอร์เฟซ PCI ที่แข็งแกร่งและอุปกรณ์ต่อพ่วงการสื่อสารแบบบูรณาการช่วยให้การถ่ายโอนข้อมูลความเร็วสูงและการจัดการที่มีประสิทธิภาพของโปรโตคอลการสื่อสารที่หลากหลายความสามารถนี้ช่วยเพิ่มประสิทธิภาพและความน่าเชื่อถือของการดำเนินงานเครือข่าย

ระบบอัตโนมัติอุตสาหกรรม

ในระบบอัตโนมัติอุตสาหกรรมโปรเซสเซอร์นี้มีบทบาทในระบบพลังงานเช่นตัวควบคุมตรรกะที่ตั้งโปรแกรมได้ (PLCs), อินเทอร์เฟซเครื่อง (HMIs) และเครื่องจักรอัตโนมัติอื่น ๆความสามารถของโปรเซสเซอร์ในการจัดการงานการควบคุมและการตรวจสอบทำให้เป็นองค์ประกอบสำคัญในการตั้งค่าอุตสาหกรรมที่ทันสมัยเพื่อให้มั่นใจว่าการจัดการกระบวนการที่แม่นยำและมีประสิทธิภาพ

โซลูชั่นการจัดเก็บข้อมูล

อินเทอร์เฟซหน่วยความจำขั้นสูงและความสามารถ DMA ของ MPC8245LZU300D ทำให้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับแอปพลิเคชันที่เกี่ยวข้องกับการจัดเก็บรวมถึงตัวควบคุม RAID และเครือข่ายพื้นที่เก็บข้อมูล (SANS)มันเก่งในการจัดการการเข้าถึงข้อมูลความเร็วสูงและการจัดการการจัดเก็บที่มีประสิทธิภาพซึ่งเป็นสิ่งที่ดีในสภาพแวดล้อมที่ความสมบูรณ์ของข้อมูลและการเข้าถึงอย่างรวดเร็วเป็นลำดับความสำคัญ

โทรคมนาคม

ไมโครโปรเซสเซอร์นี้เหมาะสำหรับใช้ในอุปกรณ์โทรคมนาคมเช่นสถานีฐานและเกตเวย์ความสามารถในการจัดการสตรีมข้อมูลหลายอย่างอย่างมีประสิทธิภาพและสนับสนุนโปรโตคอลการสื่อสารที่หลากหลายช่วยในการปรับปรุงการทำงานโดยรวมและความน่าเชื่อถือของโครงสร้างพื้นฐานการสื่อสารโทรคมนาคม

ระบบฝังตัว

ความสามารถในการรวมอเนกประสงค์ของ MPC8245LZU300D ทำให้เป็นตัวเลือกที่สำคัญสำหรับระบบฝังตัวที่พบในอุปกรณ์อิเล็กทรอนิกส์ยานยนต์อิเล็กทรอนิกส์และอุปกรณ์การแพทย์ช่วงของอุปกรณ์ต่อพ่วงและอินเทอร์เฟซแบบบูรณาการช่วยให้สามารถออกแบบโซลูชั่นฝังตัวที่มีประสิทธิภาพสูงและมีประสิทธิภาพสูงที่เหมาะกับความต้องการเฉพาะของอุตสาหกรรมเหล่านี้

MPC8245LZU300D ชิ้นส่วนที่คล้ายกัน

- MPC8245LVV333D

- MPC8245LZU300D

- MPC8245TVV300D

ข้อดี MPC8245LZU300D

การออกแบบระบบบนชิป (SOC) แบบบูรณาการ

MPC8245LZU300D รวมแกนโปรเซสเซอร์ตัวควบคุมหน่วยความจำและอุปกรณ์ต่อพ่วงลงในชิปเดียววิธีการ SOC นี้ทำให้สถาปัตยกรรมของระบบลดความจำเป็นสำหรับส่วนประกอบภายนอกและสามารถนำไปสู่การลดต้นทุนในการพัฒนาและขั้นตอนการผลิต

การประมวลผลประสิทธิภาพสูง

โปรเซสเซอร์ทำงานที่ความถี่ 300 MHz และใช้สถาปัตยกรรม superscalar ซึ่งช่วยให้สามารถดำเนินการหลายคำแนะนำต่อรอบนาฬิกาความสามารถในการประมวลผลประสิทธิภาพสูงนี้ช่วยให้มั่นใจได้ว่าการทำงานที่มีประสิทธิภาพและเหนือกว่าโปรเซสเซอร์ที่ไม่สนับสนุนการขนานกันดังกล่าวทำให้เหมาะสำหรับการใช้งานแอปพลิเคชัน

รองรับหน่วยความจำอเนกประสงค์

โปรเซสเซอร์นี้รองรับ SDRAM สูงสุด 2 GB และมีอินเตอร์เฟสหน่วยความจำขั้นสูงที่มีการแก้ไขข้อผิดพลาดและอินเตอร์เฟส ROM และ I/O ที่หลากหลายการสนับสนุนหน่วยความจำระดับนี้ให้ความยืดหยุ่นช่วยให้ระบบสามารถปรับแต่งการกำหนดค่าหน่วยความจำเพื่อตอบสนองความต้องการของแอปพลิเคชันเฉพาะซึ่งเป็นข้อได้เปรียบเหนือระบบที่เข้มงวดมากขึ้น

การรวมอุปกรณ์ต่อพ่วงที่ครอบคลุม

MPC8245LZU300D รวมถึงอินเทอร์เฟซการสื่อสารแบบบูรณาการเช่น UARTS และคอนโทรลเลอร์I²Cรวมถึงตัวจับเวลาที่ตั้งโปรแกรมได้และตัวควบคุมอินเตอร์รัปต์การรวมอุปกรณ์ต่อพ่วงที่กว้างขวางนี้ช่วยลดความจำเป็นในการใช้ส่วนประกอบภายนอกเพิ่มเติมทำให้การออกแบบโดยรวมและการปรับปรุงความน่าเชื่อถือของระบบง่ายขึ้นโดยการลดจุดที่อาจเกิดขึ้นของความล้มเหลว

การใช้พลังงานต่ำ

นำเสนอการจัดการพลังงานแบบไดนามิกด้วยโหมดเช่น NAP, Doze และ Sleep โปรเซสเซอร์สามารถเพิ่มประสิทธิภาพการใช้พลังงานตามความต้องการปริมาณงานในปัจจุบันความสามารถนี้ใช้ในแอพพลิเคชั่นที่จำเป็นต้องใช้ประสิทธิภาพพลังงานซึ่งให้ความสำคัญกับโปรเซสเซอร์อื่น ๆ ที่ขาดการควบคุมพลังงานอย่างละเอียด

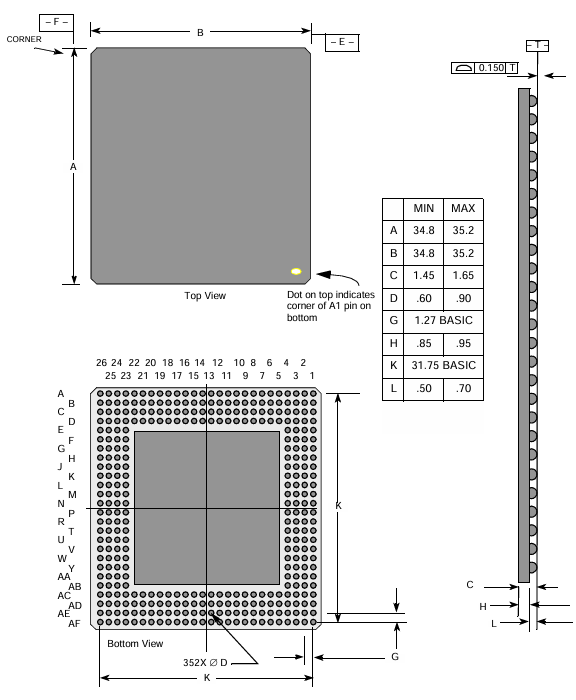

MPC8245LZU300D ขนาดบรรจุภัณฑ์

พารามิเตอร์แพ็คเกจ

พารามิเตอร์	มิติ (มม.)
โครงร่างแพ็คเกจ	35 มม. × 35 มม.
การเชื่อมต่อระหว่างกัน	352
ขว้าง	1.27 มม.
บอลบัด	ZU (แพ็คเกจ TBGA) —62 SN/36 PB/2 AG;VV (เวอร์ชันฟรีตะกั่ว ของแพ็คเกจ) —95.5 SN/4.0 AG/0.5 CU
เส้นผ่านศูนย์กลางบอล	0.75 มม.
ความสูงสูงสุดของโมดูล	1.65 มม.
ข้อกำหนดร่วม	0.15 มม.
แรงสูงสุด	6.0 ปอนด์ทั้งหมดกระจายอย่างสม่ำเสมอผ่านแพ็คเกจ (8 กรัม/บอล)

การกำหนดพินและมิติแพ็คเกจ

MPC8245LZU300D ผู้ผลิต

ไมโครโปรเซสเซอร์ MPC8245LZU300D เป็นผลิตภัณฑ์ของ NXP USA Inc., บริษัท ย่อยของเซมิคอนดักเตอร์ NXPNXP Semiconductors ซึ่งโผล่ออกมาจาก Semiconductors ของ Philips มีการดำเนินงานของสหรัฐอเมริกาที่มีสำนักงานใหญ่ในออสตินรัฐเท็กซัสโปรเซสเซอร์นี้ซึ่งเป็นส่วนหนึ่งของพอร์ตโฟลิโอที่กว้างขึ้นรวมเทคโนโลยีที่ได้รับการปรับปรุงให้ดีที่สุดสำหรับประสิทธิภาพและการใช้พลังงานต่ำทำให้เหมาะสำหรับแอปพลิเคชันที่มีความหลากหลายแม้ว่า MPC8245LZU300D จะถูกทำเครื่องหมายว่าล้าสมัย NXP USA Inc. ยังคงสนับสนุนผลิตภัณฑ์มรดกของตนในขณะที่ผลักดันขอบเขตในพื้นที่เช่นยานยนต์อุตสาหกรรมและ IoT ผ่านโซลูชั่นเซมิคอนดักเตอร์ใหม่

บทสรุป

MPC8245LZU300D เป็นโปรเซสเซอร์ที่แข็งแกร่งและเชื่อถือได้ที่สร้างขึ้นสำหรับการใช้งานที่ต้องการด้วยการประมวลผลอย่างรวดเร็วคุณสมบัติการสื่อสารในตัวและโหมดประหยัดพลังงานอัจฉริยะช่วยให้ระบบทำงานได้อย่างราบรื่นและมีประสิทธิภาพแม้ว่าตอนนี้จะล้าสมัย แต่ก็ยังมีประโยชน์ในโครงการเครือข่ายอุตสาหกรรมและโทรคมนาคมหลายโครงการความสามารถในการจัดการงานหลายอย่างในขณะที่ประหยัดพลังงานทำให้เป็นตัวเลือกที่มีค่าที่มองหาโปรเซสเซอร์ฝังตัวที่เชื่อถือได้

PDF แผ่นข้อมูล

ข้อมูล MPC8245LZU300D:

MPC8245.pdf
