ตัวกรองดิจิตอล FIR: การออกแบบแอปพลิเคชันและเทคนิคขั้นสูง

คู่มือนี้สำรวจตัวกรองดิจิตอลการตอบสนองแบบ จำกัด (FIR) เครื่องมือสำคัญในการประมวลผลสัญญาณดิจิตอลซึ่งแตกต่างจากตัวกรองแบบเรียกซ้ำตัวกรอง FIR มีมูลค่าสำหรับความมั่นคงและความสามารถในการรักษาเฟสเชิงเส้นทำให้พวกเขามีความสำคัญในสาขาที่เน้นความแม่นยำเช่นวิศวกรรมเสียงและการสื่อสารข้อมูลพวกเขาเก่งในการรักษาความสมบูรณ์ของสัญญาณในขณะที่กรองความถี่ที่ไม่พึงประสงค์ในคู่มือนี้เราครอบคลุมพื้นฐานของการออกแบบตัวกรอง FIR แอพพลิเคชั่นที่ใช้งานได้จริงและวิธีการปรับแต่งเพื่อตอบสนองความต้องการเฉพาะ

แคตตาล็อก

แง่มุมของตัวกรองดิจิตอล FIR

Finite Impulse Response (FIR) ตัวกรองดิจิตอลมีมูลค่าอย่างกว้างขวางในการประมวลผลสัญญาณเพื่อความเสถียรพฤติกรรมที่คาดการณ์ได้และความสามารถในการบรรลุเฟสเชิงเส้นที่สมบูรณ์แบบซึ่งทำให้พวกเขามีประโยชน์ในการใช้งานที่ต้องการความแม่นยำของเฟสเช่นระบบเสียงการถ่ายภาพทางการแพทย์และเครือข่ายการสื่อสารหนึ่งในข้อได้เปรียบที่สำคัญของตัวกรอง FIR คือความมั่นคงโดยธรรมชาติของพวกเขาเนื่องจากพวกเขาไม่ได้พึ่งพาลูปตอบรับพวกเขามีแนวโน้มที่จะเกิดปัญหาเช่นการแกว่งหรือความไม่แน่นอนน้อยลงทำให้การออกแบบของพวกเขาง่ายขึ้นการตอบสนองต่อแรงกระตุ้นที่คาดการณ์ได้ของพวกเขายังช่วยให้มั่นใจได้ว่าผลลัพธ์ยังคงสอดคล้องกันตลอดเวลานอกจากนี้ตัวกรอง FIR สามารถออกแบบให้มีความสมมาตรในการตอบสนองความถี่เพื่อรักษาความสมบูรณ์ของสัญญาณโดยเฉพาะอย่างยิ่งเมื่อต้องหลีกเลี่ยงการบิดเบือนเฟส

เพื่อให้บรรลุคุณลักษณะเหล่านี้หลายคนใช้เทคนิคต่าง ๆ เพื่อกำหนดรูปแบบการตอบสนองของตัวกรองวิธีการทั่วไปคือการใช้ฟังก์ชั่นหน้าต่างซึ่งช่วยจัดการการแลกเปลี่ยนระหว่างความแม่นยำของตัวกรองและความสามารถในการยับยั้งการรบกวนที่ไม่พึงประสงค์การเลือกฟังก์ชั่นหน้าต่างที่เหมาะสมสามารถปรับปรุงความสามารถของตัวกรองในการแยกความแตกต่างระหว่างส่วนประกอบความถี่ที่มีระยะห่างอย่างใกล้ชิดทำให้ดีสำหรับงานต่าง ๆ เช่นการประมวลผลเสียงวิธีการออกแบบอื่นคือการสุ่มตัวอย่างความถี่ซึ่งระบุการตอบสนองของตัวกรองที่จุดความถี่แบบไม่ต่อเนื่องวิธีนี้ช่วยให้มีตัวกรองที่กำหนดเองสูงซึ่งสามารถปรับปรุงหรือระงับความถี่เฉพาะตามความต้องการของแอปพลิเคชันเทคนิคทั้งสองนี้มีความยืดหยุ่นในการสร้างตัวกรองที่ตรงตามเกณฑ์ประสิทธิภาพที่แม่นยำ

ความแตกต่างของการออกแบบตัวกรองดิจิตอล

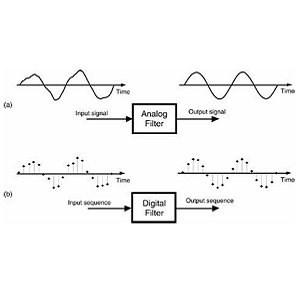

การออกแบบตัวกรองดิจิตอลมีความสำคัญในการประมวลผลสัญญาณที่ทันสมัยโดยเฉพาะอย่างยิ่งสำหรับแอพพลิเคชั่นที่ต้องการความแม่นยำและความเสถียรจุดสนใจที่สำคัญคือตัวกรอง FIR (การตอบสนองต่อแรงกระตุ้นไฟไนต์) ซึ่งปรับเปลี่ยนลักษณะความถี่ของสัญญาณดิจิตอลโดยใช้สมการที่แตกต่างกันตัวกรองเหล่านี้ใช้กันอย่างแพร่หลายเนื่องจากความมั่นคงโดยธรรมชาติเนื่องจากพวกเขาไม่พึ่งพาลูปตอบรับทำให้พวกเขามีแนวโน้มที่จะเกิดข้อผิดพลาดหรือความไม่แน่นอนน้อยลงก่อนที่จะใช้ตัวกรองดิจิตอลสัญญาณจะได้รับขั้นตอนการเตรียมการเช่นการ จำกัด วงดนตรีการสุ่มตัวอย่างและการแปลงแบบอะนาล็อกเป็นดิจิตอลเพื่อให้แน่ใจว่ามีความแม่นยำและป้องกันปัญหาเช่นนามแฝงซึ่งการบิดเบือนสัญญาณเกิดขึ้นเนื่องจากอัตราการสุ่มตัวอย่างที่ไม่เหมาะสมตัวกรอง FIR มีมูลค่าสูงสำหรับการตอบสนองเฟสเชิงเส้นซึ่งรักษารูปร่างของสัญญาณและการออกแบบของพวกเขามักจะได้รับการปรับปรุงโดยใช้เครื่องมือซอฟต์แวร์ขั้นสูงที่ทำให้การปรับพารามิเตอร์เป็นไปโดยอัตโนมัติการออกแบบตัวกรองที่ใช้งานได้จริงเกี่ยวข้องกับการปรับสมดุลโซลูชันที่ใช้ซอฟต์แวร์และการใช้งานฮาร์ดแวร์เช่นวงจรรวมเพื่อเพิ่มประสิทธิภาพประสิทธิภาพในแอพพลิเคชั่นเช่นระบบการสื่อสารการประมวลผลเสียงและอุปกรณ์การแพทย์

ตัวอย่างแอปพลิเคชันที่ได้รับการปรับปรุง

ตัวกรอง FIR (Finite Impulse Response) เป็นเครื่องมือสำคัญในการประมวลผลสัญญาณดิจิตอลที่ใช้กันอย่างแพร่หลายในการปรับปรุงและสร้างสัญญาณในแอพพลิเคชั่นต่างๆตัวกรอง FIR แบบหนึ่งมิติ ดำเนินการโดยการใช้ convolution กับสัญญาณอินพุตสร้างความสัมพันธ์โดยตรงระหว่างอินพุตและเอาต์พุตผ่านการตอบสนองต่อแรงกระตุ้นที่กำหนดไว้ล่วงหน้าตัวกรองเหล่านี้ขึ้นอยู่กับวิธีการออกแบบเช่นฟังก์ชั่นหน้าต่าง (เช่น Hanning และ Hamming) เพื่อควบคุมลักษณะความถี่และบรรลุการกรองสัญญาณที่แม่นยำวิธีการขั้นสูงมากขึ้นเช่นการสุ่มตัวอย่างความถี่และเทคนิคการเพิ่มประสิทธิภาพให้ปรับแต่งประสิทธิภาพของตัวกรองต่อไปโดยการลดข้อผิดพลาดในแถบความถี่ที่แตกต่างกันเคลื่อนไหวเกินมิติเดียวตัวกรอง FIR สองมิติ ขยายหลักการเหล่านี้เพื่อจัดการข้อมูลที่ซับซ้อนมากขึ้นเช่นรูปภาพตัวกรองเหล่านี้ใช้วิธีการ convolution ที่คล้ายกัน แต่ต้องอธิบายถึงความท้าทายที่แนะนำโดยหลายมิติเทคนิคเช่นวิธีการแปลงและการออกแบบระลอกคลื่นที่เท่าเทียมกันช่วยปรับแต่งฟิลเตอร์สองมิติสำหรับแอปพลิเคชันเฉพาะแม้ว่าการออกแบบเหล่านี้มักจะต้องมีการทดสอบซ้ำและการจำลองเพื่อให้ตรงกับมาตรฐานประสิทธิภาพการปฏิบัติด้วยการพัฒนาของเทคโนโลยีวงจรรวมการใช้งานตัวกรอง FIR นั้นมีประสิทธิภาพมากขึ้นกะทัดรัดและสามารถทำงานการประมวลผลสัญญาณได้อย่างแม่นยำสูงความก้าวหน้าเหล่านี้ทำให้ตัวกรอง FIR จำเป็นในสาขาเช่นการสื่อสารซึ่งความแม่นยำและความเร็วมีความสำคัญวัฏจักรอย่างต่อเนื่องของการพัฒนาเชิงทฤษฎีการออกแบบเชิงปฏิบัติและการทดสอบแบบลงมือปฏิบัติช่วยให้มั่นใจได้ว่าตัวกรอง FIR ยังคงอยู่ในระดับแนวหน้าของนวัตกรรมการประมวลผลสัญญาณดิจิตอลการปรับตัวอย่างต่อเนื่องเพื่อตอบสนองความต้องการทางเทคโนโลยีที่พัฒนาขึ้นอย่างต่อเนื่อง
