gal20v8b-15ljn: คุณสมบัติ, pinout, แอปพลิเคชันและคู่มือการเขียนโปรแกรม

GAL20V8B-15LJN เป็นอุปกรณ์ยอดเยี่ยมที่ออกแบบมาสำหรับงานดิจิตอลจำนวนมากคู่มือนี้มองอย่างใกล้ชิดว่า Gal20V8B-15LJN สามารถทำได้อย่างใกล้ชิดโดยมุ่งเน้นไปที่ความยืดหยุ่นและประสิทธิภาพที่แข็งแกร่งในการใช้งานที่หลากหลายตั้งแต่เครื่องควบคุมไปจนถึงการเปิดอุปกรณ์ในชีวิตประจำวันเราจะครอบคลุมคุณสมบัติหลักวิธีการตั้งค่าและวิธีการเขียนโปรแกรมนำเสนอมุมมองที่ชัดเจนสำหรับทุกคนที่ต้องการใช้โซลูชั่นตรรกะขั้นสูงในโครงการของพวกเขา

แคตตาล็อก

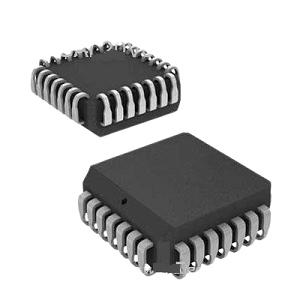

คำอธิบาย gal20v8b-15ljn

ที่ gal20v8b-15ljn จาก Lattice Semiconductor นั้นโดดเด่นในตระกูลอุปกรณ์Gal® 20V8 ซึ่งเป็นที่รู้จักกันดีในเรื่องประสิทธิภาพและการทำงานความเร็วสูงรุ่นนี้ได้รับการออกแบบโดยใช้เทคโนโลยี E2CMOS ซึ่งมีการเฉลิมฉลองสำหรับการใช้พลังงานต่ำในขณะที่ยังคงประสิทธิภาพสูงส่วนใหญ่ใช้ในแอปพลิเคชันตรรกะดิจิตอลเช่นการถอดรหัสที่อยู่การเชื่อมต่ออุปกรณ์และการเปลี่ยนตรรกะ Gal20V8B-15LJN มีความหลากหลายและเหมาะสำหรับแอปพลิเคชันลอจิกที่ตั้งโปรแกรมได้GAL20V8B-15LJN รวมถึงการกำหนดค่า 8 macrocells ความถี่ในการทำงานสูงสุด 62.5 MHz และความล่าช้าในการแพร่กระจายเพียง 15 นาโนวินาทีทำให้มั่นใจได้ว่าประสิทธิภาพที่รวดเร็วและเชื่อถือได้มันทำงานบนแหล่งจ่ายไฟ 5V มาตรฐานและมาในแพ็คเกจ PLCC 28 พิน (พลาสติกตะกั่วชิป)

หากคุณกำลังมองหาโซลูชันลอจิกที่น่าเชื่อถือและมีประสิทธิภาพ Gal20V8B-15LJN เป็นตัวเลือกที่ยอดเยี่ยมมันถูกสร้างขึ้นเพื่อให้ได้ประสิทธิภาพที่แข็งแกร่งทำให้เป็นตัวเลือกที่ชาญฉลาดสำหรับธุรกิจที่มีเป้าหมายเพื่ออัพเกรดเทคโนโลยีของพวกเขาหากคุณกำลังพิจารณาคำสั่งซื้อจำนวนมากนี่เป็นโอกาสที่สมบูรณ์แบบในการเพิ่มประสิทธิภาพแอปพลิเคชันของคุณและได้รับประโยชน์สูงสุดจากโครงสร้างพื้นฐานของคุณ

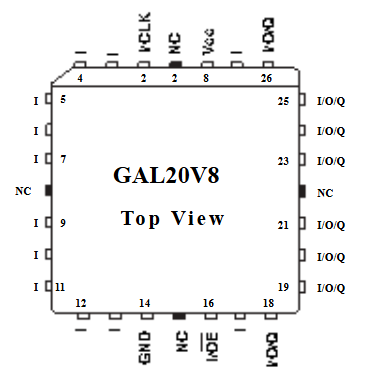

การกำหนดค่าพิน gal20v8b-15ljn

ที่ gal20v8b-15ljn คือ ตรรกะอาร์เรย์ทั่วไป (GAL) อุปกรณ์อุปกรณ์ตรรกะที่ตั้งโปรแกรมได้ที่ใช้ในแอปพลิเคชันลอจิกแบบดิจิตอลต่างๆที่ การกำหนดค่าพิน ตาม เค้าโครงแพ็คเกจแบบอินไลน์คู่ 24 พินมาตรฐาน (DIP)ด้วยอินพุตเอาต์พุตและหมุดควบคุมที่กำหนดไว้อย่างชัดเจน

บน ด้านซ้าย ของแผนภาพ (หมุด 1-12) เราจะเห็นหมุดอินพุต (i) ที่อนุญาตให้อุปกรณ์รับสัญญาณจากวงจรภายนอกเป็นหลักPIN 1 และหมุดอื่น ๆ อีกมากมาย (5, 7, 9 และ 11) ถูกกำหนดให้เป็นอินพุต (i)PIN 6 และ 22 ถูกทำเครื่องหมาย NC (ไม่มีการเชื่อมต่อ) ซึ่งหมายความว่าพวกเขาไม่ได้เชื่อมต่อทางไฟฟ้ากับวงจรภายในพิน GND (กราวด์) อยู่ในตำแหน่งที่พิน 12 ทำหน้าที่เป็นแรงดันอ้างอิงสำหรับอุปกรณ์

บน ด้านขวา (พิน 13-24) เรามีพินอินพุต/เอาต์พุต (I/O) ซึ่งสามารถกำหนดค่าได้ว่าเป็นอินพุตหรือเอาต์พุตขึ้นอยู่กับตรรกะที่ตั้งโปรแกรมไว้หมุด I/O เหล่านี้ (18, 19, 21, 23, 25 และ 26) ให้การเชื่อมต่อที่ยืดหยุ่นโหมดพิน (พิน 15) สำหรับการกำหนดโหมดการทำงานของอุปกรณ์และพิน VCC (แหล่งจ่ายไฟ) ที่พิน 24 ให้แรงดันไฟฟ้าที่จำเป็นสำหรับการทำงานที่เหมาะสม

ที่ สูงสุด ของอุปกรณ์มีสัญญาณควบคุมเพิ่มเติมรวมถึง MCLK (นาฬิกาต้นแบบ, พิน 2) และหมุด NC เพิ่มเติมpinout ของ Gal20V8b ช่วยให้สามารถออกแบบตรรกะดิจิตอลที่มีประสิทธิภาพทำให้เป็นส่วนประกอบที่ใช้กันอย่างแพร่หลายในวงจรลอจิกที่ตั้งโปรแกรมได้

รุ่น Gal20V8B-15LJN CAD

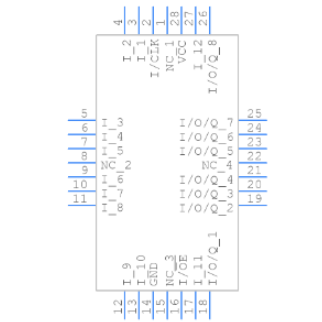

สัญลักษณ์ gal20v8b-15ljn

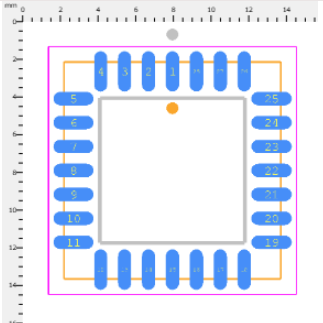

footprint gal20v8b-15ljn

คุณสมบัติ gal20v8b-15ljn

- ความล่าช้าในการเผยแพร่: GAL20V8B-15LJN มีความล่าช้าในการแพร่กระจายสูงสุด 15 นาโนวินาทีซึ่งหมายความว่าสามารถจัดการการเปลี่ยนสัญญาณที่รวดเร็วและทำงานได้อย่างมีประสิทธิภาพในการใช้งานที่ไวต่อเวลา

- ความถี่ในการใช้งาน: รองรับความถี่ในการทำงานสูงสุด 62.5 MHz อำนวยความสะดวกในการประมวลผลและการตอบสนองอย่างรวดเร็วในวงจรลอจิกดิจิตอลที่ซับซ้อน

- การใช้พลังงานต่ำ: อุปกรณ์ใช้เทคโนโลยี E2CMOS ซึ่งเป็นตัวแปรของ CMO ที่เน้นประสิทธิภาพการใช้พลังงานเทคโนโลยีนี้ช่วยให้มั่นใจได้ว่า Gal20V8B-15LJN ใช้พลังงานน้อยลงทำให้เหมาะสำหรับการใช้งานที่ต้องการประสิทธิภาพพลังงานโดยไม่ต้องเสียสละประสิทธิภาพ

- เทคโนโลยีเซลล์ E2 ที่ได้รับการ reprogrammable: GAL20V8B-15LJN นั้นมาพร้อมกับเซลล์ที่สามารถลบล้างได้ทางไฟฟ้าทำให้สามารถเขียนโปรแกรมใหม่และอัปเดตฟังก์ชันลอจิกได้ตามต้องการคุณสมบัตินี้ให้ความยืดหยุ่นและการปรับตัวที่ยอดเยี่ยมในการเปลี่ยนสภาพแวดล้อมฮาร์ดแวร์หรือการอัปเดตระบบ

- ตรรกะเอาต์พุตอเนกประสงค์ macrocells: มันมี macrocells ตรรกะเอาท์พุท 8 ตัวที่สามารถตั้งโปรแกรมเป็นรายบุคคลสำหรับฟังก์ชั่นตรรกะต่างๆทำให้สามารถปรับอุปกรณ์ให้เข้ากับความต้องการเฉพาะmacrocells เหล่านี้รองรับขั้วเอาท์พุทที่กำหนดค่าได้และสามารถเลียนแบบการทำงานของอุปกรณ์ PAL 24 พินทำให้ Gal20V8B-15LJN เป็นตัวเลือกที่หลากหลายสำหรับแอปพลิเคชันดิจิตอลที่หลากหลาย

- การทดสอบที่เพิ่มขึ้น: อุปกรณ์มีความสามารถในการโหลดล่วงหน้าและความสามารถในการรีเซ็ตพลังงานสำหรับการลงทะเบียนทั้งหมดเพื่อให้มั่นใจว่าสามารถทดสอบการทำงานได้ 100%ด้านนี้เหมาะอย่างยิ่งสำหรับการรักษาความน่าเชื่อถือและการคาดการณ์ในการตั้งค่าการดำเนินงานโดยเฉพาะอย่างยิ่งที่ความสมบูรณ์ของระบบและประสิทธิภาพมีความสำคัญ

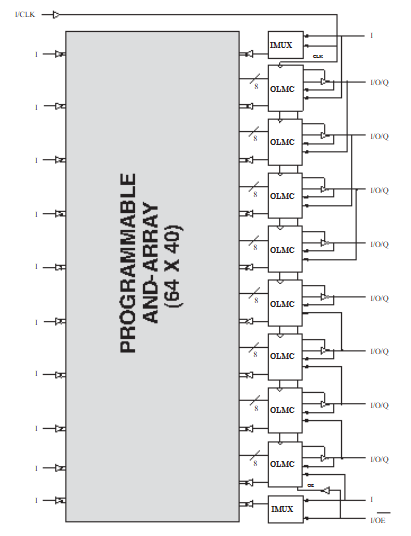

แผนภาพบล็อก Gal20V8B-15LJN

GAL20V8B-15LJN เป็นอุปกรณ์อาร์เรย์ทั่วไป (GAL) ที่ประกอบด้วยการตั้งโปรแกรมและอาเรย์ (64 x 40) ซึ่งช่วยให้การใช้ตรรกะที่ยืดหยุ่นบล็อกไดอะแกรมแสดงให้เห็นถึงการตั้งโปรแกรมและอาเรย์ซึ่งทำหน้าที่เป็นเอ็นจิ้นตรรกะหลักที่มีการรวมสัญญาณอินพุตและสัญญาณตอบรับเข้าด้วยกันอย่างมีเหตุผลเมทริกซ์ที่ตั้งโปรแกรมได้นี้ช่วยให้สามารถกำหนดค่าฟังก์ชั่นเชิงตรรกะแบบผสมและลำดับที่หลากหลายซึ่งนำเสนอความยืดหยุ่นในการออกแบบวงจรดิจิตอล

ที่ด้านขวาของไดอะแกรม OLMC (เซลล์มาโครตรรกะเอาท์พุท) สามารถมองเห็นได้แต่ละตัวเชื่อมต่อกับเอาต์พุตและอาร์เรย์เซลล์แมโครเหล่านี้กำหนดพฤติกรรมของพินเอาท์พุทไม่ว่าจะทำหน้าที่เป็นตรรกะแบบผสมหรือตรรกะตามลำดับด้วยการจัดเก็บฟลิปฟล็อปนอกจากนี้หน่วย IMUX (อินพุตมัลติเพล็กเซอร์) เปิดใช้งานการกำหนดเส้นทางสัญญาณภายในเพิ่มความสามารถในการโปรแกรมของอุปกรณ์ต่อไปI/OQ (พินอินพุต/เอาต์พุต) แสดงถึงอินเทอร์เฟซระหว่างอุปกรณ์และวงจรภายนอกช่วยให้การสื่อสารแบบสองทิศทางขึ้นอยู่กับตรรกะที่กำหนดค่า

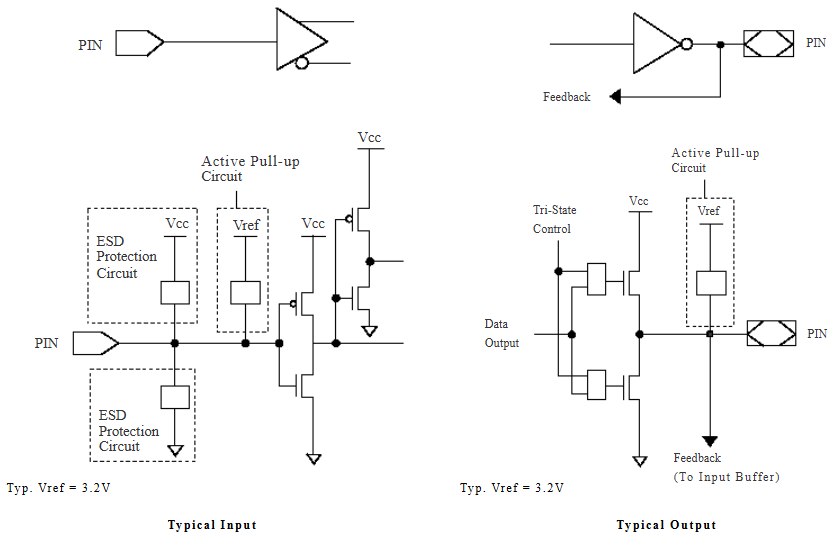

แผนผังที่เทียบเท่ากับอินพุต/เอาต์พุต

แผนผังที่เทียบเท่ากับอินพุต/เอาต์พุต GAL20V8B-15LJN แสดงให้เห็นถึงลักษณะทางไฟฟ้าภายในของพินอินพุตและเอาต์พุตของอุปกรณ์แผนผังเหล่านี้เน้นว่าอุปกรณ์ลอจิกที่ตั้งโปรแกรมได้ (PLD) จัดการสัญญาณผ่านวงจรการป้องกันการดึงที่ใช้งานอยู่และกลไกการควบคุมแบบสามรัฐเพื่อให้มั่นใจว่าการทำงานที่เชื่อถือได้ในวงจรดิจิตอล

ที่ อินพุตทั่วไป แผนผังแสดงโครงสร้างของพินอินพุตซึ่งรวมถึงวงจรป้องกัน ESD (การปล่อยไฟฟ้าสถิต) เพื่อป้องกันความเสียหายจากแรงดันไฟฟ้าชั่วคราววงจรแบบดึงขึ้นที่ใช้งานทำให้มั่นใจได้ว่าพินจะรักษาระดับตรรกะที่กำหนดไว้เมื่อไม่มีสัญญาณภายนอกขับมันป้องกันสถานะลอยตัวที่อาจทำให้เกิดพฤติกรรมที่คาดเดาไม่ได้แรงดันอ้างอิง (VREF = 3.2V) มีบทบาทในการตั้งค่าเกณฑ์สำหรับการตรวจจับตรรกะสูงหรือต่ำ

ที่ เอาต์พุตทั่วไป แผนผังแสดงโครงสร้างเอาต์พุตซึ่งรวมถึงคู่ทรานซิสเตอร์แบบพุชดึงซึ่งช่วยให้สามารถใช้ความสามารถในการขับเคลื่อนที่แข็งแกร่งสำหรับสถานะตรรกะสูงและต่ำฟังก์ชั่นการควบคุมแบบสามรัฐช่วยให้พินเอาท์พุทเข้าสู่สถานะความต้านทานสูงสำหรับการออกแบบที่มุ่งเน้นบัสซึ่งอุปกรณ์หลายตัวใช้การเชื่อมต่อเดียวกันเส้นทางข้อเสนอแนะให้การเชื่อมต่อภายในกลับไปยังอาร์เรย์ลอจิกทำให้อุปกรณ์สามารถตรวจสอบหรือซิงโครไนซ์สถานะเอาต์พุตกับฟังก์ชั่นลอจิกอื่น ๆวงจรดึงขึ้นที่ใช้งานช่วยให้มั่นใจว่าระดับแรงดันไฟฟ้าที่เชื่อถือได้เมื่อจำเป็น

GAL20V8B-15LJN ได้รับการออกแบบมาสำหรับแอพพลิเคชั่นตรรกะความเร็วสูงที่ใช้พลังงานต่ำพร้อมการป้องกันอินพุตที่แข็งแกร่งการกำหนดค่าเอาต์พุตที่ยืดหยุ่นและเส้นทางการตอบกลับที่ตั้งโปรแกรมได้สิ่งนี้ทำให้เหมาะสำหรับการออกแบบดิจิตอลที่ซับซ้อนซึ่งต้องการความสมบูรณ์ของสัญญาณที่เชื่อถือได้และการดำเนินการตรรกะที่กำหนดค่าได้

ข้อมูลจำเพาะ Gal20V8B-15LJN

พิมพ์	พารามิเตอร์
ผู้ผลิต	Lattice Semiconductor Corporation
ชุด	gal20v8b
การบรรจุหีบห่อ	หลอด
สถานะชิ้นส่วน	ล้าสมัย
ประเภทที่ตั้งโปรแกรมได้	ee pld
หมวดหมู่ย่อย	ICS ซึ่งตั้งโปรแกรมได้
จำนวน macrocells	8
ความถี่ในการทำงานสูงสุด	62.5 MHz
ความล่าช้าในการเผยแพร่ - สูงสุด	15 ns
แรงดันไฟฟ้า	5 V
กระแสการดำเนินงานปัจจุบัน	90 MA
แรงดันไฟฟ้า - ขั้นต่ำ	4.75 V
แรงดันไฟฟ้า - สูงสุด	5.25 V
อุณหภูมิการทำงานขั้นต่ำ	0 ° C
อุณหภูมิการทำงานสูงสุด	+75 ° C
ประเภทการติดตั้ง	ติดตั้งพื้นผิว
แพ็คเกจ / เคส	28-LCC (J-Lead)
แพ็คเกจอุปกรณ์ซัพพลายเออร์	28-PLCC (11.51x11.51)
หมายเลขผลิตภัณฑ์พื้นฐาน	Gal20V8
ความสูง	3.68 มม.
ความยาว	11.5 มม.
ความกว้าง	11.5 มม.
น้ำหนักหน่วย	0.041719 ออนซ์

แอปพลิเคชัน gal20v8b-15ljn

ระบบฝังตัว

GAL20V8B-15LJN มักใช้ในระบบฝังตัวซึ่งจำเป็นต้องใช้ตรรกะที่กำหนดเองสำหรับฟังก์ชั่นการควบคุมเฉพาะลักษณะที่ตั้งโปรแกรมได้ช่วยให้สามารถปรับแต่งอุปกรณ์สำหรับกระบวนการวนซ้ำต่างๆเพิ่มการทำงานและการรวมเข้ากับส่วนประกอบของระบบอื่น ๆ

ระบบควบคุมดิจิตอล

ในระบบควบคุมดิจิตอล PLD นี้ใช้เพื่อใช้ตรรกะที่ซับซ้อนสำหรับการควบคุมมอเตอร์เชื่อมต่อกับเซ็นเซอร์และสัญญาณการประมวลผลความสามารถในการจัดการตรรกะการควบคุมโดยละเอียดทำให้เหมาะสำหรับแอปพลิเคชันที่ต้องการการควบคุมการปฏิบัติงานและการตอบสนองที่แม่นยำ

อินเทอร์เฟซการสื่อสาร

อุปกรณ์มีความเชี่ยวชาญในการจัดการโปรโตคอลการสื่อสารการเข้ารหัสและการถอดรหัสข้อมูลและการควบคุมเครื่องจักรของรัฐมันปรับให้เข้ากับมาตรฐานการสื่อสารที่แตกต่างกันอย่างราบรื่นทำให้เป็นตัวเลือกที่หลากหลายสำหรับการสื่อสารโทรคมนาคมและอุปกรณ์เครือข่าย

อุปกรณ์ทดสอบและการวัด

สำหรับแอปพลิเคชันการทดสอบและการวัด GAL20V8B-15LJN ให้ความสามารถในการประมวลผลข้อมูลที่กำหนดเองการกำหนดเส้นทางสัญญาณและตรรกะการควบคุมช่วยให้สามารถพัฒนาโซลูชันการวัดที่ปรับแต่งได้ซึ่งต้องการฟังก์ชั่นการจัดการข้อมูลและการควบคุมเฉพาะ

อุปกรณ์อิเล็กทรอนิกส์ยานยนต์

ภายในภาคยานยนต์ PLD นี้โดดเด่นเนื่องจากการออกแบบที่แข็งแกร่งและการป้องกันไฟฟ้าสถิตที่ยอดเยี่ยม (ESD)คุณสมบัติเหล่านี้ช่วยให้มั่นใจได้ว่าการทำงานที่เชื่อถือได้ภายใต้เงื่อนไขที่ต้องการโดยทั่วไปในสภาพแวดล้อมยานยนต์

ระบบอัตโนมัติและระบบควบคุมอุตสาหกรรม

GAL20V8B-15LJN เป็นเครื่องมือในการทำงานอัตโนมัติในอุตสาหกรรมโดยให้ตรรกะที่จำเป็นสำหรับการควบคุมกระบวนการอุตสาหกรรมและเครื่องจักรที่ซับซ้อนมันช่วยให้ระบบอัตโนมัติของงานและการรวมระบบควบคุมซึ่งจะเป็นการเพิ่มประสิทธิภาพและความน่าเชื่อถือในการดำเนินงานการผลิต

อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค

ในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคอุปกรณ์นี้ใช้เพื่อปรับปรุงการทำงานของอุปกรณ์ในครัวเรือนและอุปกรณ์ส่วนตัวผ่านโซลูชั่นตรรกะที่มีประสิทธิภาพความสามารถในการทำฟังก์ชั่นตรรกะหลายอย่างในเชิงเศรษฐกิจทำให้เป็นตัวเลือกยอดนิยมสำหรับผู้ผลิตผลิตภัณฑ์เพื่อผู้บริโภค

เครื่องจักรรัฐที่กำหนดเอง

PLD เหมาะอย่างยิ่งสำหรับการออกแบบเครื่องสถานะที่กำหนดเองในวงจรดิจิตอลปรับปรุงประสิทธิภาพของตรรกะการควบคุมและการจัดลำดับการดำเนินงานแอปพลิเคชั่นนี้ยอดเยี่ยมในสถานการณ์ที่จำเป็นต้องใช้พฤติกรรมเฉพาะเพื่อจัดการงานตรรกะที่ซับซ้อนอย่างมีประสิทธิภาพ

การเขียนโปรแกรม gal20v8b-15ljn

การเขียนโปรแกรม GAL20V8B-15LJN ซึ่งเป็นอุปกรณ์ตรรกะอเนกประสงค์จากสารกึ่งตัวนำขัดแตะสามารถทำได้อย่างมีประสิทธิภาพในขั้นตอนสำคัญสองสามขั้นตอนใช้ประโยชน์จากโปรแกรมเมอร์ตรรกะที่เข้ากันได้เริ่มแรกงานของคุณคือการออกแบบวงจรลอจิกที่คุณวางแผนจะนำไปใช้สิ่งนี้ทำได้โดยใช้ภาษาคำอธิบายฮาร์ดแวร์ (HDL) โดย Cupl เป็นตัวเลือกยอดนิยมเนื่องจากความเรียบง่ายเหมาะสำหรับอุปกรณ์ GALเมื่อระบุการออกแบบตรรกะของคุณแล้วขั้นตอนต่อไปจะเกี่ยวข้องกับการรวบรวมการออกแบบนี้ลงในไฟล์ Jedec (.jed) โดยใช้ซอฟต์แวร์เช่น Wincuplไฟล์นี้มีการกำหนดค่าที่จำเป็นหรือที่เรียกว่าแผนที่ฟิวส์สำหรับการเขียนโปรแกรม GAL

การเขียนโปรแกรมจริงของ GAL20V8B-15LJN นั้นต้องการโปรแกรมเมอร์ตรรกะที่ได้รับการรับรองจาก Lattice Semiconductor โดย TL866 เป็นแบบจำลองที่ใช้กันทั่วไปเนื่องจากความน่าเชื่อถือและความสะดวกในการใช้งานขั้นตอนนี้เกี่ยวข้องกับการเชื่อมต่อ GAL20V8B-15LJN กับโปรแกรมเมอร์ตามคำแนะนำที่ให้ไว้โหลดไฟล์ JEDEC ลงในซอฟต์แวร์การเขียนโปรแกรมและเริ่มต้นรอบการเขียนโปรแกรมรอบนี้รวมถึงการลบการกำหนดค่าก่อนหน้านี้โดยอัตโนมัติก่อนที่จะเขียนโปรแกรมตรรกะใหม่ลงในอุปกรณ์สุดท้ายขั้นตอนสำคัญคือการตรวจสอบอุปกรณ์ที่ตั้งโปรแกรมไว้โดยการทดสอบในวงจรที่ต้องการเพื่อให้แน่ใจว่าทำงานได้อย่างถูกต้องเสร็จสิ้นกระบวนการรวมด้วยข้อกำหนดแอปพลิเคชันเฉพาะของคุณ

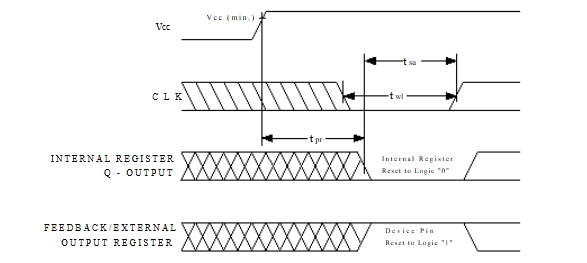

Gal20V8B-15LJN รีเซ็ตพลัง

วงจรการรีเซ็ตแบบ power-up ใน Gal20V8B-15LJN ทำให้มั่นใจได้ว่าการลงทะเบียนภายในทั้งหมดจะเริ่มต้นเป็นสถานะที่รู้จักในระหว่างการเริ่มต้นระบบเมื่อใช้พลังงานแรงดันไฟฟ้า VCC จะต้องเพิ่มขึ้นโดยไม่มีความผันผวนเพื่อป้องกันพฤติกรรมที่ไม่แน่นอนเมื่อ VCC ถึงระดับต่ำสุดที่ต้องการลงทะเบียนภายในจะรีเซ็ตภายในความล่าช้าสูงสุด1μs (TPR) การตั้งค่าเอาต์พุต Q ทั้งหมดเป็นลอจิก 0 หากมีการเปิดใช้งานพินเอาท์พุทที่ลงทะเบียนขั้วสิ่งนี้รับประกันการเริ่มต้นที่คาดการณ์ได้ทำให้การออกแบบเครื่องจักรของรัฐง่ายขึ้นและวงจรลอจิกตามลำดับ

เพื่อให้แน่ใจว่าการรีเซ็ตที่ถูกต้องจะต้องจัดอินพุตนาฬิกา (CLK) ที่ระดับ TTL แบบคงที่ในระหว่างการเปิดเครื่องอุปกรณ์ไม่ควรโอเวอร์คล็อกจนกว่าจะตรงกับการตั้งค่าเส้นทางการป้อนกลับและเวลาทั้งหมดดังแสดงในแผนภาพนาฬิกาจะต้องปฏิบัติตามข้อกำหนดความกว้างของพัลส์ขั้นต่ำก่อนเริ่มการทำงานปกติด้วยการรักษาเงื่อนไขเหล่านี้กลไกการรีเซ็ตแบบ power-up ทำให้มั่นใจได้ว่าอุปกรณ์ลอจิกเริ่มต้นในสถานะที่มั่นคงและกำหนดอย่างดีป้องกันการเปลี่ยนผ่านหรือปัญหาการแพร่กระจายในวงจรดิจิตอล

gal20v8b-15ljn ชิ้นส่วนที่คล้ายกัน

- gal20v8b-15lpn

- gal20v8b-15qp

- gal20v8b-15qj

Gal20v8b-15ljn ข้อดี

เพิ่มความยืดหยุ่นในการออกแบบ

GAL20V8B-15LJN ได้รับการออกแบบด้วยสถาปัตยกรรมอเนกประสงค์ที่ช่วยให้ macrocells (OLMCs) เอาท์พุทลอจิก (OLMCS) ได้รับการกำหนดค่าความยืดหยุ่นนี้รองรับแอพพลิเคชั่นและการปรับแต่งที่หลากหลายทำให้สามารถเพิ่มประสิทธิภาพอุปกรณ์ตรรกะสำหรับงานและฟังก์ชั่นที่เฉพาะเจาะจงโดยไม่มีข้อ จำกัด ที่เกี่ยวข้องกับการออกแบบที่ยืดหยุ่นน้อยกว่า

ลดการใช้พลังงาน

ใช้เทคโนโลยี CMOS ขั้นสูงUltramos®, Gal20V8B-15LJN ช่วยลดการใช้พลังงานได้ 50% ถึง 75% เมื่อเทียบกับอุปกรณ์ตรรกะสองขั้วแบบดั้งเดิมสิ่งนี้ทำให้เป็นตัวเลือกที่เป็นมิตรกับสิ่งแวดล้อมซึ่งช่วยลดเอาต์พุตความร้อนและเพิ่มอายุการใช้งานที่ยาวนานของอุปกรณ์กระแสอุปทานทั่วไปลดลงอย่างมากโดยมี 75 mA สำหรับรุ่นพลังงานต่ำมาตรฐานและต่ำกว่าที่ 45 mA สำหรับรุ่นที่ใช้พลังงานไตรมาสเพื่อให้มั่นใจถึงประสิทธิภาพการใช้พลังงานในสภาพแวดล้อมที่มีความต้องการสูง

การป้องกัน ESD ที่แข็งแกร่ง

อุปกรณ์นี้รวมกลไกการป้องกันไฟฟ้าสถิต (ESD) ที่แข็งแกร่งเพื่อรักษาเสถียรภาพในการปฏิบัติงานและความน่าเชื่อถือในสภาพแวดล้อมที่มีแนวโน้มที่จะปล่อยแบบคงที่การป้องกันดังกล่าวเป็นสิ่งที่ดีในอุตสาหกรรมเช่นยานยนต์และระบบอัตโนมัติอุตสาหกรรมซึ่งส่วนประกอบอิเล็กทรอนิกส์สามารถอยู่ภายใต้เงื่อนไขที่เข้มงวดและในกรณีที่ ESD อาจนำไปสู่ความล้มเหลวของอุปกรณ์หรือพฤติกรรมที่ไม่แน่นอน

ผู้ผลิต Gal20V8B-15LJN

Lattice Semiconductor Corporation เป็นผู้นำระดับโลกในการแก้ปัญหาการเชื่อมต่ออัจฉริยะเป็นที่รู้จักกันดีในด้านอุปกรณ์ตรรกะที่สามารถตั้งโปรแกรมได้ด้วยพลังงานต่ำซึ่งเป็นหลักของตลาดผู้บริโภคการสื่อสารและตลาดอุตสาหกรรมเป็นหลักช่วงผลิตภัณฑ์ที่เป็นนวัตกรรมของ บริษัท ประกอบด้วย FPGAs (อาร์เรย์เกตที่ตั้งโปรแกรมได้ในภาคสนาม), CPLDS (อุปกรณ์ตรรกะที่สามารถตั้งโปรแกรมได้) และอุปกรณ์การจัดการพลังงานซึ่งเป็นส่วนสำคัญของแอพพลิเคชั่นอัจฉริยะที่ต้องการการตอบสนองอย่างรวดเร็วLattice Semiconductor สร้างความแตกต่างในตลาดเทคโนโลยีที่มีการแข่งขันโดยมุ่งเน้นไปที่โซลูชั่นพลังงานต่ำขนาดเล็กและประสิทธิภาพสูงคุณลักษณะเหล่านี้ทำให้ผลิตภัณฑ์ของมันเหมาะสำหรับการเปิดใช้งานเทคโนโลยีในด้านต่าง ๆ เช่นโครงสร้างพื้นฐานเครือข่ายการคำนวณขอบและอุปกรณ์ IoT ที่ชาญฉลาดLattice ได้สร้างชื่อเสียงในการส่งมอบโซลูชั่นที่กำหนดเองซึ่งตอบสนองความต้องการเฉพาะซึ่งได้รับการสนับสนุนโดยเครื่องมือซอฟต์แวร์ที่ครอบคลุมและสภาพแวดล้อมการพัฒนาที่ปรับปรุงการออกแบบและการปรับใช้ผลิตภัณฑ์

บทสรุป

GAL20V8B-15LJN จาก Lattice Semiconductor เป็นอุปกรณ์ชั้นนำที่ตรงกับความต้องการที่ต้องการของระบบดิจิตอลที่ทันสมัยด้วยประสิทธิภาพที่รวดเร็วการออกแบบการประหยัดพลังงานและตัวเลือกการเขียนโปรแกรมที่หลากหลายอุปกรณ์นี้ถูกสร้างขึ้นเพื่อจัดการกับความท้าทายที่ซับซ้อนในการตั้งค่าที่หลากหลายตั้งแต่ระบบอุตสาหกรรมขนาดใหญ่ไปจนถึงอุปกรณ์อิเล็กทรอนิกส์ส่วนบุคคลทำให้เป็นตัวเลือกที่ดีสำหรับการสร้างโซลูชั่นดิจิตอลขั้นสูงคู่มือนี้ได้อธิบายรายละเอียดทางเทคนิคและประโยชน์ของ Gal20V8B-15LJN รวมถึงวิธีการใช้ในสาขาที่แตกต่างกันแสดงให้เห็นถึงความสำคัญในการปรับปรุงการตั้งค่าดิจิตอลทุกที่
