ความแตกต่างที่สำคัญระหว่าง TMC2100, DRV8825 และ A4988 อธิบาย

ไดรเวอร์มอเตอร์ Stepper เช่น TMC2100, DRV8825 และ A4988 มักใช้ในแอพพลิเคชั่นเช่นเครื่องพิมพ์ 3 มิติกล้องและอุปกรณ์อัตโนมัติอื่น ๆ ที่ต้องการการควบคุมมอเตอร์ที่แม่นยำไดรเวอร์เหล่านี้แตกต่างกันไปตามคุณสมบัติความจุแรงดันไฟฟ้าและประสิทธิภาพทำให้จำเป็นต้องเข้าใจความแตกต่างและการใช้งานของพวกเขาในบทความนี้คุณจะได้เรียนรู้เกี่ยวกับคุณสมบัติสำคัญของไดรเวอร์แต่ละคนวิธีการทำงานและวิธีการเลือกที่เหมาะสมสำหรับโครงการของคุณนอกจากนี้เรายังจะเปรียบเทียบ pinouts การควบคุมอินพุตและแอปพลิเคชันทั่วไปเพื่อช่วยให้คุณตัดสินใจอย่างชาญฉลาด

แคตตาล็อก

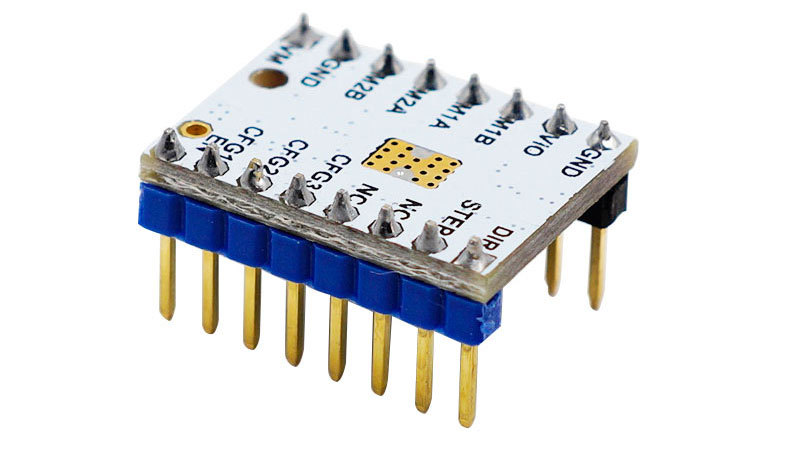

TMC2100

ที่ TMC2100 ออกแบบมาสำหรับแอปพลิเคชันเช่นเครื่องพิมพ์ 3 มิติกล้องสแกนเนอร์และอุปกรณ์อัตโนมัติอื่น ๆมันทำงานมอเตอร์สเต็ปสองขั้วโดยใช้ตัวทำดัชนี microstepping ในตัวคุณสมบัติที่โดดเด่นคือโหมด StealthChop ™ซึ่งช่วยให้มั่นใจได้ว่าการทำงานแบบเงียบโดยการควบคุมกระแสมอเตอร์โดยไม่ต้องสร้างเสียงรบกวนTMC2100 สามารถขับขดลวดมอเตอร์ได้อย่างมีประสิทธิภาพผ่าน MOSFETs พลังงาน RDSON N-Channel ต่ำซึ่งตั้งอยู่ในสะพาน H แบบเต็มแต่ละเอาต์พุตสามารถจัดการได้สูงสุด 2.5a ของกระแสหากอุปกรณ์จะถูกทำให้เย็นลงอย่างเหมาะสมTMC2100 ทำงานได้กับช่วงแรงดันไฟฟ้า 5V ถึง 46V

DRV8825

ที่ DRV8825 เป็นตัวขับมอเตอร์สเต็ปเปอร์จาก Texas Instruments ซึ่งมีให้บริการในฐานะผู้ให้บริการหรือบอร์ดฝ่าวงล้อมมันถูกออกแบบมาเพื่อควบคุมมอเตอร์สเต็ปสองขั้วหนึ่งตัวจัดการได้มากถึง 2.2 แอมป์ต่อขดลวดอุปกรณ์นี้ใช้งานง่าย แต่ขอแนะนำให้ปรึกษาแผ่นข้อมูลก่อนการใช้งานโดยเฉพาะอย่างยิ่งเกี่ยวกับการกระจายพลังงานเพื่อให้แน่ใจว่าทำงานได้อย่างมีประสิทธิภาพไดรเวอร์นี้ให้ประสิทธิภาพที่เชื่อถือได้สำหรับแอพพลิเคชั่นต่าง ๆ ที่จำเป็นต้องมีการควบคุมมอเตอร์สเต็ปเปอร์ที่แม่นยำ

A4988

ที่ A4988พัฒนาโดย Allegro เป็นไดรเวอร์ DMOS microstepping ที่มีคุณสมบัติการป้องกันกระแสเกินเช่นเดียวกับ DRV8825 มีให้บริการเป็นผู้ให้บริการหรือบอร์ดฝ่าวงล้อมมันถูกออกแบบมาเพื่อขับมอเตอร์สเต็ปเปอร์สองขั้วด้วยความจุปัจจุบันเอาต์พุตสูงถึง 2 แอมป์ต่อคอยล์A4988 มีนักแปลในตัวทำให้การทำงานง่ายขึ้นขอแนะนำให้ตรวจสอบแผ่นข้อมูล A4988 ก่อนที่จะใช้เพื่อทำความเข้าใจความสามารถและจัดการการกระจายพลังงานอย่างมีประสิทธิภาพเพื่อประสิทธิภาพที่ดีที่สุด

การเปรียบเทียบ Pinouts: TMC2100, DRV8825 และ A4988

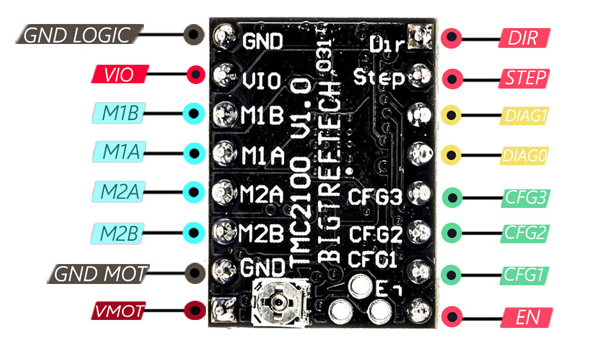

tmc2100 pinout

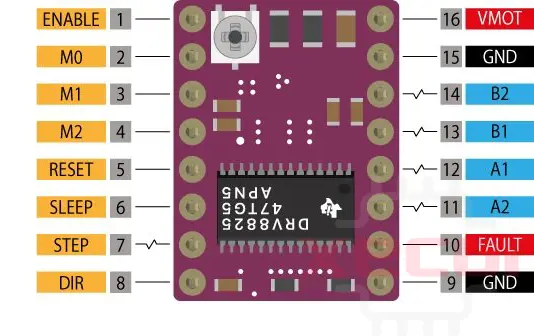

drv8825 pinout

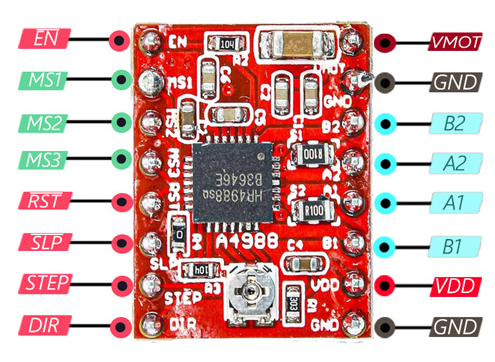

a4988 pinout

TMC2100 VS DRV8825 เทียบกับคุณสมบัติ A4988

คุณสมบัติ TMC2100

•รองรับมอเตอร์สเต็ป 2 เฟส

TMC2100 สามารถจัดการมอเตอร์สเต็ป 2 เฟสที่มีกระแสคอยล์สูงถึง 2.0A (2.5A สูงสุด)สิ่งนี้ทำให้มั่นใจได้ว่าสามารถให้พลังงานเพียงพอสำหรับงานที่ขับเคลื่อนด้วยมอเตอร์ที่หลากหลาย

•ไดรเวอร์แบบสแตนด์อโลน

มันทำงานอย่างอิสระโดยไม่จำเป็นต้องใช้ไมโครคอนโทรลเลอร์ภายนอกหรือโปรเซสเซอร์สำหรับการควบคุมขั้นพื้นฐานซึ่งทำให้การตั้งค่าง่ายขึ้นและลดความจำเป็นสำหรับส่วนประกอบเพิ่มเติม

•อินเทอร์เฟซขั้นตอน/DIR พร้อมการแก้ไข microsteps

คุณลักษณะนี้ช่วยให้สามารถควบคุมการเคลื่อนไหวของมอเตอร์ได้อย่างดีโดยใช้ขั้นตอนมาตรฐานและอินพุตทิศทางโดยมีการแก้ไขสำหรับการทำงานที่ราบรื่นขึ้นที่ความละเอียดที่ต่ำกว่า

•เทคโนโลยี Microplyer ™

Microplyer ™ช่วยเพิ่มประสิทธิภาพการใช้งาน microstepping โดยการส่งการเคลื่อนไหวของมอเตอร์ที่นุ่มนวลขึ้นลดเสียงรบกวนและการสั่นสะเทือนที่เกี่ยวข้องกับมอเตอร์สเต็ปเปอร์

•ช่วงแรงดันไฟฟ้า 4.75V ถึง 46V DC

TMC2100 รองรับช่วงแรงดันไฟฟ้าที่กว้างทำให้สามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลายซึ่งมีการใช้แหล่งพลังงานที่แตกต่างกัน

•ความละเอียด microstep สูง

ผู้ขับขี่ให้สูงสุด 256 ไมโครสเต็ปต่อขั้นตอนเต็มทำให้คุณควบคุมมอเตอร์สเต็ปเปอร์สำหรับแอปพลิเคชันที่ต้องการการเคลื่อนไหวที่ราบรื่นและแม่นยำ

•โหมด StealthChop ™

โหมดนี้ช่วยให้มั่นใจได้ว่าการทำงานของมอเตอร์ที่ใกล้ชิดทำให้ TMC2100 เป็นตัวเลือกที่ยอดเยี่ยมสำหรับการใช้งานที่การลดเสียงรบกวนเป็นสิ่งสำคัญเช่นการพิมพ์ 3 มิติ

• Chopper Spreadcycle ™

Spreadcycle ™เป็นเครื่องช็อปควบคุมมอเตอร์แบบไดนามิกสูงซึ่งช่วยให้ผู้ขับขี่ทำงานได้อย่างราบรื่นแม้ที่ความเร็วสูงและในระหว่างการเคลื่อนไหวที่ซับซ้อน

•ตัวเลือกความรู้สึกปัจจุบันแบบบูรณาการ

ด้วยการตรวจจับกระแสในตัวไม่จำเป็นต้องใช้ส่วนประกอบภายนอกเช่นตัวต้านทานแบบแบ่งซึ่งทำให้การตั้งค่าง่ายขึ้นและช่วยให้การออกแบบที่กะทัดรัดมากขึ้น

•หยุดนิ่งในปัจจุบัน

เมื่อมอเตอร์อยู่กับที่ TMC2100 จะลดกระแสไฟฟ้าโดยอัตโนมัติเพื่อประหยัดพลังงานและป้องกันไม่ให้มอเตอร์ร้อนเกินไปในช่วงที่ไม่ได้ใช้งาน

•การป้องกันและการวินิจฉัยอย่างเต็มรูปแบบ

มันมีคุณสมบัติการป้องกันที่ครอบคลุมเช่นการป้องกันกระแสเกินและการป้องกันความร้อนพร้อมกับการวินิจฉัยเพื่อให้แน่ใจว่าการทำงานที่ปลอดภัยและเชื่อถือได้

•ขนาดกะทัดรัด

มีให้เลือกทั้ง5x6mm² QFN36 หรือ TQFP48 แพ็คเกจไดรเวอร์นี้เหมาะสำหรับแอปพลิเคชันที่มีพื้นที่ จำกัด

คุณสมบัติ DRV8825

•อินเทอร์เฟซขั้นตอนและทิศทางที่เรียบง่ายและการควบคุมทิศทาง

DRV8825 นำเสนออินเทอร์เฟซที่ใช้งานง่ายโดยอาศัยสัญญาณขั้นตอนและทิศทางสำหรับการควบคุมมอเตอร์ทำให้เหมาะสำหรับโครงการมอเตอร์สเต็ปส่วนใหญ่

•ความละเอียดหลายขั้นตอน

ไดรเวอร์นี้รองรับความละเอียดหกขั้นตอนตั้งแต่ขั้นตอนเต็มไปจนถึง 1/32 ขั้นตอนทำให้ผู้ใช้มีความยืดหยุ่นในการเลือกระดับความแม่นยำที่เหมาะสมสำหรับความต้องการเฉพาะของพวกเขา

•การควบคุมปัจจุบันที่ปรับได้

โพเทนชิออมิเตอร์ช่วยให้ผู้ใช้สามารถปรับเอาต์พุตปัจจุบันสูงสุดซึ่งทำให้สามารถใช้แรงดันไฟฟ้าที่สูงขึ้นสำหรับอัตราขั้นตอนที่เร็วขึ้นปรับปรุงประสิทธิภาพในแอปพลิเคชันที่ไวต่อความเร็ว

•การควบคุมการสับอัจฉริยะ

DRV8825 เลือกโหมดการสลายตัวในปัจจุบันที่ดีที่สุดโดยอัตโนมัติ (เร็วหรือช้า) ช่วยรักษาประสิทธิภาพที่มีประสิทธิภาพภายใต้เงื่อนไขที่แตกต่างกัน

•แรงดันไฟฟ้าสูงสุด 45V

ด้วยแรงดันไฟฟ้าสูงถึง 45V DRV8825 สามารถทำงานได้อย่างปลอดภัยที่แรงดันไฟฟ้าที่สูงขึ้นซึ่งมีประโยชน์ในแอปพลิเคชันที่ต้องการพลังงานมากขึ้น

•ตัวควบคุมในตัว

ไดรเวอร์ประกอบด้วยตัวควบคุมแรงดันไฟฟ้าในตัวซึ่งไม่จำเป็นต้องใช้แรงดันไฟฟ้าลอจิกภายนอกทำให้การตั้งค่าง่ายขึ้น

•ความเข้ากันได้กับระบบ 3.3V และ 5V

มันทำงานโดยตรงกับทั้งระบบ 3.3V และ 5V ให้ความเข้ากันได้ในวงกว้างกับไมโครคอนโทรลเลอร์และบอร์ดควบคุมอื่น ๆ

•การป้องกันการปิดเครื่องด้วยความร้อน

DRV8825 มีคุณสมบัติการปิดความร้อนเพื่อป้องกันมอเตอร์และผู้ขับขี่จากความร้อนสูงเกินไป

•การป้องกันกระแสไฟฟ้ามากเกินไปและไม่ได้รับแรงดันไฟฟ้า

มันจะปิดโดยอัตโนมัติหากตรวจพบเงื่อนไขการเกิดกระแสไฟฟ้ามากเกินไปหรือไม่ได้รับการป้องกันการป้องกันทั้งไดรเวอร์และส่วนประกอบที่เชื่อมต่อ

•การป้องกันแบบสั้นถึงพื้นดินและสั้น

ไดรเวอร์นี้ได้รับการปกป้องจากการลัดวงจรป้องกันความเสียหายที่เกิดจากความผิดพลาดในการเดินสายหรือความล้มเหลวของมอเตอร์

•การกระจายความร้อนที่ดีขึ้น

การออกแบบ PCB ทองแดง 4 ออนซ์ 4 ออนซ์ช่วยเพิ่มการกระจายความร้อนทำให้ผู้ขับขี่สามารถจัดการกับกระแสที่สูงขึ้นได้โดยไม่ต้องมีความร้อนสูงเกินไป

•เข้ากันได้กับโมดูล A4988

pinout และอินเทอร์เฟซของมันเข้ากันได้กับ A4988 เป็นส่วนใหญ่ทำให้สามารถเปลี่ยนแบบเลื่อนลงในการตั้งค่าที่มีอยู่ได้อย่างสะดวกโดยใช้ไดรเวอร์นั้น

คุณสมบัติ A4988

•อินเทอร์เฟซขั้นตอนและทิศทางที่เรียบง่ายและการควบคุมทิศทาง

เช่นเดียวกับ DRV8825 A4988 ยังมีอินเทอร์เฟซขั้นตอนและทิศทางที่ง่ายซึ่งช่วยให้สามารถควบคุมมอเตอร์สเต็ปเปอร์ได้อย่างง่ายดายสำหรับการใช้งานที่หลากหลาย

•ความละเอียดห้าขั้นตอน

A4988 รองรับความละเอียดขั้นตอนที่แตกต่างกันห้าขั้นตอนตั้งแต่ขั้นตอนเต็มไปจนถึง 1/16 ขั้นตอนทำให้ผู้ใช้มีความยืดหยุ่นในการปรับความแม่นยำ

•การควบคุมปัจจุบันที่ปรับได้

โพเทนชิออมิเตอร์ในตัวช่วยให้สามารถปรับเอาท์พุทกระแสสูงสุดได้ด้วยตนเองทำให้สามารถใช้แรงดันไฟฟ้าที่สูงขึ้นเพื่อประสิทธิภาพของมอเตอร์ที่ดีขึ้น

•การเลือกโหมดการสลายตัวอัตโนมัติในปัจจุบัน

A4988 เลือกโหมดการสลายตัวในปัจจุบันที่เหมาะสม (การสลายตัวเร็วหรือช้า) โดยอัตโนมัติตามสภาพการทำงานเพื่อรักษาประสิทธิภาพที่ราบรื่น

•การปิดเครื่องด้วยความร้อนและการป้องกันแรงดันไฟฟ้าต่ำ

ไดรเวอร์นี้ติดตั้งคุณสมบัติการปิดเครื่องด้วยความร้อนและการล็อคแรงดันต่ำเพื่อป้องกันทั้งมอเตอร์และไดรเวอร์ในระหว่างการทำงาน

•การป้องกันครอสโอเวอร์ปัจจุบัน

A4988 รวมถึงการป้องกันกระแสครอสโอเวอร์ป้องกันความเสียหายจากการไหลของกระแสที่ไม่ได้ตั้งใจซึ่งสามารถป้องกันทั้งมอเตอร์และผู้ขับขี่

•การป้องกันแบบสั้นถึงพื้นดินและสั้น

มันมีการป้องกันในตัวกับกางเกงขาสั้นไปยังพื้นดินและความผิดพลาดที่เกี่ยวข้องกับโหลดอื่น ๆ ให้ความน่าเชื่อถือในแอปพลิเคชันที่ต้องการมากขึ้น

•แรงดันไฟฟ้าสูงสุด 35V

A4988 สามารถจัดการได้สูงสุด 35V ซึ่งทำให้เหมาะสำหรับโครงการมอเตอร์สเต็ปเปอร์มาตรฐานที่หลากหลายแม้ว่าจะมีความจุแรงดันไฟฟ้าต่ำกว่า DRV8825

•ขนาดกะทัดรัด

ฟอร์มแฟคเตอร์ขนาดเล็กทำให้ง่ายต่อการพอดีกับพื้นที่แคบซึ่งมีประโยชน์ในโครงการขนาดกะทัดรัดที่มีห้อง จำกัด สำหรับอุปกรณ์อิเล็กทรอนิกส์

•ใช้งานง่ายกับนักแปลในตัว

A4988 มีนักแปลในตัวซึ่งทำให้สามารถควบคุมมอเตอร์ได้โดยใช้เพียงสองพิน - หนึ่งสำหรับทิศทางและอีกอันหนึ่งสำหรับการก้าว - ทำให้การตั้งค่าการควบคุมง่ายขึ้น

ภาพรวมแผนผัง: TMC2100, DRV8825 และ A4988

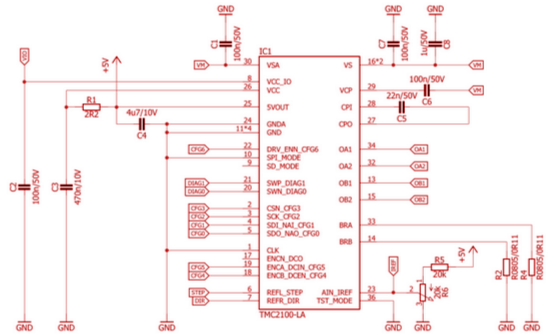

แผนผังแผนผัง TMC2100

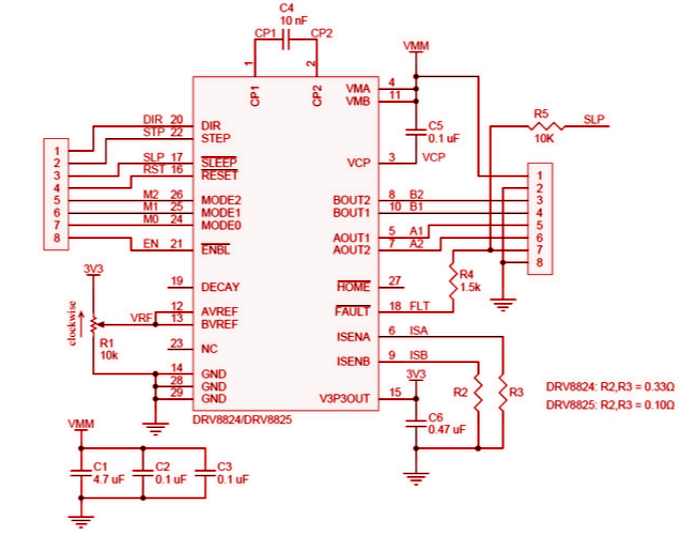

DRV8825 แผนผังแผนผัง

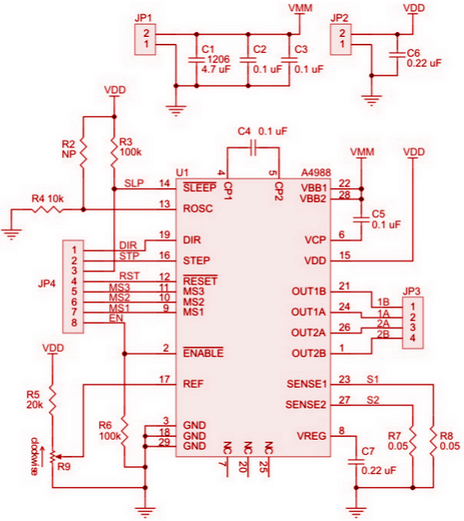

แผนผังแผนผัง A4988

การเปรียบเทียบอินพุตควบคุม: TMC2100, DRV8825 และ A4988

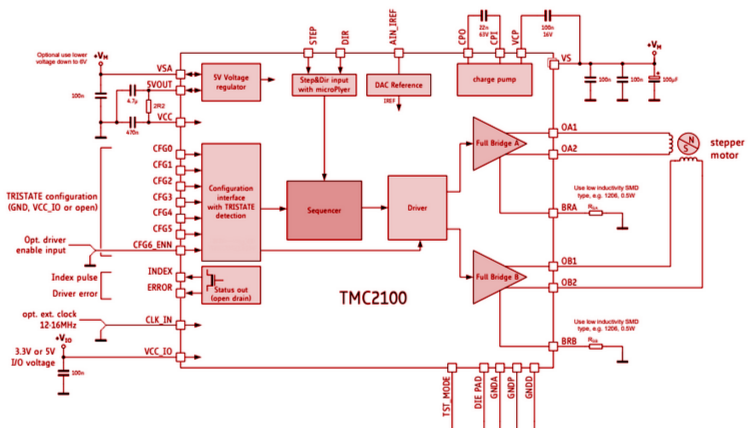

อินพุตควบคุม TMC2100

TMC2100 ถูกควบคุมผ่านอินพุตขั้นตอนและ DIRมันสามารถทำงานได้ทั้งในโหมดสเปรดหรือ stealthChop ขึ้นอยู่กับประสิทธิภาพที่ต้องการผู้ขับขี่ยังรองรับการแก้ไข microstep สำหรับการเคลื่อนไหวที่ราบรื่นขึ้นและรวมถึงการลดกระแสไฟฟ้าหยุดนิ่งอัตโนมัติเพื่อประหยัดพลังงานเมื่อมอเตอร์ไม่ได้ใช้งานสัญญาณเอาต์พุต "ปัญหา" ส่งสัญญาณข้อผิดพลาดของไดรเวอร์ใด ๆ ในขณะที่เอาต์พุต "ดัชนี" แสดงตำแหน่งปัจจุบันของตาราง microstep ซึ่งทั้งสองอย่างนี้ใช้งานได้ต่ำ

อินพุตควบคุม DRV8825

แต่ละชีพจรที่ส่งไปยังอินพุตขั้นตอนของ DRV8825 จะเคลื่อนย้ายมอเตอร์สเต็ปเปอร์โดยหนึ่ง microstep ในทิศทางที่ระบุโดยพิน DIRเป็นสิ่งสำคัญที่จะไม่ออกจากขั้นตอนหรือหมุด DIR ไม่ได้เชื่อมต่อเนื่องจากไม่ได้ถูกดึงไปยังแรงดันไฟฟ้าที่เฉพาะเจาะจงหากคุณต้องการให้มอเตอร์หมุนไปในทิศทางเดียวคุณสามารถเชื่อมต่อพิน DIR โดยตรงกับ VCC หรือ GNDRST, SLP และ PINs ควบคุมสถานะพลังงานของชิปสำหรับการใช้งานปกติพิน rst ซึ่งเหลืออยู่ตามค่าเริ่มต้นควรเชื่อมโยงกับพิน SLP ที่อยู่ใกล้เคียงบน PCB เพื่อนำมันสูงหากไม่จำเป็นต้องใช้พิน rst การเชื่อมต่อกับพิน SLP จะเปิดใช้งานบอร์ด

อินพุตควบคุม A4988

A4988 ใช้อินพุตสามอินพุต ได้แก่ Reset, Sleep และ ENBL - เพื่อจัดการสถานะพลังงานหมุดนอนหลับถูกดึงต่ำโดยตัวต้านทานแบบดึงลงภายใน 1M ในขณะที่หมุดรีเซ็ตและ ENBL มีตัวต้านทานแบบดึงลง 100Kทั้งหมุดรีเซ็ตและหมุดนอนจะต้องตั้งค่าสูงเพื่อเปิดใช้งานไดรเวอร์พินเหล่านี้สามารถเชื่อมต่อโดยตรงกับแรงดันตรรกะ "สูง" ระหว่าง 2.2V และ 5.25V หรือควบคุมผ่านเอาต์พุตดิจิตอลจากไมโครคอนโทรลเลอร์PIN ENBL เปิดใช้งานไดรเวอร์โดยค่าเริ่มต้นดังนั้นจึงสามารถตัดการเชื่อมต่อได้หากคุณไม่จำเป็นต้องควบคุมด้วยตนเอง

ตัวอย่างแอปพลิเคชัน: TMC2100, DRV8825 และ A4988

แอปพลิเคชัน TMC2100

•เครื่องพิมพ์ 3 มิติ

TMC2100 ใช้กันอย่างแพร่หลายในเครื่องพิมพ์ 3 มิติซึ่งการทำงานที่เงียบสงบและการควบคุมมอเตอร์ที่ราบรื่นทำให้เป็นที่ชื่นชอบในการสร้างความมั่นใจในการเคลื่อนไหวของชิ้นส่วนที่แม่นยำและมีประสิทธิภาพ

•เครื่องจักรสิ่งทอและเย็บผ้า

ในเครื่องจักรสิ่งทอและเย็บผ้า TMC2100 ให้การควบคุมที่แม่นยำที่จำเป็นสำหรับการดำเนินงานที่ละเอียดอ่อนในขณะที่ยังรักษาระดับเสียงรบกวนไว้ต่ำซึ่งเป็นสิ่งจำเป็นในการตั้งค่าอุตสาหกรรม

•ออฟฟิศอัตโนมัติ

ไดรเวอร์นี้เหมาะสำหรับอุปกรณ์สำนักงานอัตโนมัติเช่นเครื่องพิมพ์และสแกนเนอร์ซึ่งการเคลื่อนไหวที่ราบรื่นและสม่ำเสมอเป็นสิ่งสำคัญสำหรับเอาต์พุตคุณภาพสูง

•อุปกรณ์ผู้บริโภคและบ้าน

TMC2100 ยังใช้ในอุปกรณ์ครัวเรือนที่ให้การควบคุมที่เงียบและแม่นยำในแอพพลิเคชั่นที่ต้องการการเคลื่อนไหวของมอเตอร์ที่ราบรื่นเช่นม่านอัตโนมัติหรือเครื่องใช้ไฟฟ้าขนาดเล็ก

•กล้องวงจรปิดและระบบรักษาความปลอดภัย

ในระบบรักษาความปลอดภัยเช่นกล้องวงจรปิด TMC2100 ช่วยควบคุมส่วนประกอบที่ใช้เครื่องยนต์เพื่อให้มั่นใจว่าการปรับตำแหน่งกล้องอย่างราบรื่นและเงียบสงบ

•เครื่อง ATM และเครื่องรีไซเคิลเงินสด

ไดรเวอร์นี้ใช้ในตู้เอทีเอ็มและรีไซเคิลเงินสดเพื่อการเคลื่อนไหวที่เชื่อถือได้และแม่นยำในการจัดการธุรกรรมเงินสด

•ระบบจุดขาย (POS)

TMC2100 ช่วยให้มั่นใจว่าการเคลื่อนไหวของเครื่องยนต์ที่ราบรื่นในอุปกรณ์ POS ช่วยงานเช่นการพิมพ์ใบเสร็จรับเงินและการสแกนผลิตภัณฑ์ในสภาพแวดล้อมการค้าปลีก

•เครื่องพิมพ์และเครื่องสแกน

ใช้ในเครื่องพิมพ์และเครื่องพิมพ์เชิงพาณิชย์และสแกนเนอร์ TMC2100 ให้การควบคุมมอเตอร์ที่จำเป็นสำหรับการทำงานที่เงียบและราบรื่นโดยไม่ต้องเสียสละความแม่นยำ

แอปพลิเคชัน DRV8825

•เครื่องรับเงินอัตโนมัติ (ATM)

DRV8825 มักพบในตู้เอทีเอ็มซึ่งให้ความแม่นยำที่จำเป็นในการควบคุมส่วนประกอบของเครื่องยนต์ที่จัดการเงินสดอย่างปลอดภัยและมีประสิทธิภาพ

•เครื่องจัดการเงิน

นอกจากนี้ยังใช้ในเครื่องจักรที่ประมวลผลและนับเงินเสนอการควบคุมที่เชื่อถือได้เพื่อให้แน่ใจว่าการทำงานที่ราบรื่นและปราศจากข้อผิดพลาด

•กล้องรักษาความปลอดภัยวิดีโอ

ในกล้องรักษาความปลอดภัยแบบใช้เครื่องยนต์ DRV8825 ช่วยให้การเคลื่อนไหวที่แม่นยำทำให้กล้องสามารถติดตามและปรับมุมได้อย่างแม่นยำ

•เครื่องพิมพ์

ไดรเวอร์นี้เหมาะสำหรับเครื่องพิมพ์ทั้งอุตสาหกรรมและสำนักงานส่งมอบการควบคุมขั้นตอนความละเอียดสูงเพื่อให้แน่ใจว่าประสิทธิภาพการพิมพ์ที่ราบรื่นและสอดคล้องกัน

•สแกนเนอร์

DRV8825 มักจะรวมเข้ากับอุปกรณ์สแกนเพื่อรักษาความราบรื่นและการควบคุมมอเตอร์ที่แม่นยำทำให้เกิดการสแกนคุณภาพสูง

•เครื่องจักรอัตโนมัติสำนักงาน

DRV8825 พบได้ในเครื่องออฟฟิศอัตโนมัติเช่นอุปกรณ์เรียงลำดับและเครื่องพิมพ์มัลติฟังก์ชั่นซึ่งจำเป็นต้องมีการควบคุมมอเตอร์ที่แม่นยำสำหรับการทำงานที่มีประสิทธิภาพ

•เครื่องเกม

ในเครื่องเกม DRV8825 ช่วยควบคุมส่วนประกอบที่ใช้เครื่องยนต์ช่วยให้การเคลื่อนไหวที่ราบรื่นและเชื่อถือได้ในชิ้นส่วนเชิงกลต่างๆ

•ระบบอัตโนมัติจากโรงงาน

ไดรเวอร์นี้ใช้ในระบบอัตโนมัติจากโรงงานให้การควบคุมที่แม่นยำสำหรับเครื่องจักรที่ต้องการขั้นตอนมอเตอร์ที่แม่นยำและเชื่อถือได้ในกระบวนการอุตสาหกรรม

•หุ่นยนต์

ในหุ่นยนต์ DRV8825 เป็นไปได้สำหรับการควบคุมมอเตอร์สเต็ปเปอร์ทำให้มั่นใจได้ว่าการเคลื่อนไหวที่ราบรื่นและแน่นอนในงานอัตโนมัติตั้งแต่สายการประกอบไปจนถึงหุ่นยนต์ผู้บริโภค

แอปพลิเคชัน A4988

A4988 เป็นไดรเวอร์มอเตอร์สองขั้วที่หลากหลายที่รู้จักกันดีในเรื่องความเรียบง่ายด้วยนักแปลในตัวการควบคุมมอเตอร์สเต็ปจะตรงไปตรงมาต้องการเพียงสองพินจากคอนโทรลเลอร์-เพื่อจัดการทิศทางการหมุนและอื่น ๆ เพื่อควบคุมขั้นตอน

ภาพรวมผู้ผลิต A4988

Allegro Microsystems, LLC เป็นที่รู้จักกันดีในการพัฒนาและผลิตเซมิคอนดักเตอร์ประสิทธิภาพสูงผลิตภัณฑ์ของพวกเขาถูกใช้ในอุตสาหกรรมที่เติบโตอย่างรวดเร็วต่าง ๆ รวมถึงยานยนต์ระบบอัตโนมัติสำนักงานและแอพพลิเคชั่นอุตสาหกรรมAllegro ให้บริการโซลูชั่นที่เป็นนวัตกรรมทั่วโลกด้วยการออกแบบแอปพลิเคชันและศูนย์สนับสนุนการขายในภูมิภาคต่าง ๆบริษัท มีสำนักงานใหญ่ใน Worcester, Massachusetts, USA และยังคงเป็นผู้นำในเทคโนโลยีเซมิคอนดักเตอร์

คำถามที่พบบ่อย [คำถามที่พบบ่อย]

1. DRV8825 เป็นตัวเลือกที่ดีกว่า A4988 หรือไม่?

DRV8825 มีแรงดันไฟฟ้าสูงสุดสูงกว่าเมื่อเทียบกับ A4988 โดยมี 45V เทียบกับ 35Vสิ่งนี้ช่วยให้ DRV8825 สามารถจัดการกับแรงดันไฟฟ้าที่สูงขึ้นได้อย่างปลอดภัยมากขึ้นซึ่งจะช่วยป้องกันความเสียหายจากแรงดันไฟฟ้าที่เกิดขึ้นเช่นเดียวกับที่เกิดจากแรงดันไฟฟ้า LCดังนั้นหากคุณต้องการเรียกใช้มอเตอร์ด้วยแรงดันไฟฟ้าที่สูงขึ้น DRV8825 อาจเป็นตัวเลือกที่ดีกว่าสำหรับคุณ

2. TMC2209 สามารถทำงานกับไดรเวอร์ A4988 ได้หรือไม่?

ใช่ TMC2209 เข้ากันได้กับไดรเวอร์พื้นฐานเช่น A4988 หรือ DRV8825เหตุผลสำหรับความเข้ากันได้นี้คือการตั้งค่าจำนวนมากใน TMC2209 สามารถปรับได้ผ่านพินทำให้ง่ายต่อการสลับระหว่างไดรเวอร์เหล่านี้โดยไม่จำเป็นต้องทำการเปลี่ยนแปลงครั้งใหญ่ในการตั้งค่าของคุณ

3. ไดรเวอร์มอเตอร์ A4988 Stepper คืออะไร?

A4988 เป็นไดรเวอร์มอเตอร์ microstepping ที่มีนักแปลในตัวที่ใช้งานง่ายมันสามารถขับมอเตอร์สเต็ปสองขั้วและทำงานกับแรงดันเอาต์พุตสูงถึง 35V และกระแส 2a ต่อขดลวดรองรับโหมดเต็มขั้นตอนครึ่งขั้นตอนไตรมาสที่แปดและโหมดสิบหกขั้นตอนให้คุณควบคุมการเคลื่อนไหวของมอเตอร์ได้ดี

4. ใช้ A4988 อะไร?

A4988 ใช้ในการขับมอเตอร์สเต็ปสองขั้วคุณสามารถควบคุมมอเตอร์ได้เพียงสองพินจากคอนโทรลเลอร์ของคุณ: หนึ่งพินสำหรับทิศทางการหมุนและอีกพินเพื่อควบคุมขั้นตอนสิ่งนี้ทำให้ใช้งานง่ายในโครงการที่คุณต้องควบคุมการเคลื่อนไหวของมอเตอร์

5. DRV8825 สามารถใช้อะไรได้บ้าง?

DRV8825 เป็นไดรเวอร์ microstepping ที่มีนักแปลในตัวทำให้ง่ายต่อการควบคุมมอเตอร์สเต็ปสองขั้วคล้ายกับ A4988 คุณสามารถควบคุมมอเตอร์โดยใช้เพียงสองพินพินขั้นตอนใช้เพื่อควบคุมจำนวนขั้นตอนและพิน DIR ใช้เพื่อควบคุมทิศทางการหมุน
