LC5768MC-75F256C CPLD: คุณสมบัติรายละเอียดข้อดีและแอปพลิเคชัน

คู่มือนี้อธิบายถึง LC5768MC-75F256C ซึ่งเป็นชิปขนาดเล็ก แต่ทรงพลังที่ทำโดยเซมิคอนดักเตอร์ขัดแตะมันแสดงให้เห็นว่าชิปทำอย่างไรวิธีการทำงานวิธีการเขียนโปรแกรมและที่สามารถใช้งานได้หากคุณกำลังมองหาชิปที่จัดการงานตรรกะใช้พลังงานต่ำและทำงานในอุปกรณ์หลายเครื่องคู่มือนี้จะช่วยให้คุณเข้าใจว่าทำไม LC5768MC-75F256C เป็นตัวเลือกที่ดี

แคตตาล็อก

LC5768MC-75F256C คืออะไร?

ที่ LC5768MC-75F256C เป็นอุปกรณ์ลอจิกที่มีประสิทธิภาพสูง (CPLD) ซึ่งเป็นส่วนหนึ่งของตระกูล ISPXPLD 5000MCอุปกรณ์นี้ได้รับการออกแบบรอบ ๆ สถาปัตยกรรมหลัก 1.8V และให้ความหนาแน่นของตรรกะที่แข็งแกร่งรวม 768 macrocellsในฐานะสมาชิกของซีรี่ส์ 5000MC แสดงถึงโซลูชั่น CPLD ขั้นสูงของ Lattice ที่ให้การควบคุมเวลาที่เชื่อถือได้การใช้ตรรกะที่มีประสิทธิภาพและการทำงานของพลังงานต่ำซึ่งได้รับการปรับให้เหมาะสมสำหรับระบบดิจิตอลแบบฝังและความเร็วสูงตระกูล ISPXPLD 5000MC ช่วยเพิ่มความสามารถของ CPLD แบบดั้งเดิมโดยการแนะนำบล็อกมัลติฟังก์ชั่น (MFBs) และการสนับสนุน I/O ที่ยืดหยุ่นทำให้ LC5768MC-75F256C เป็นตัวเลือกที่มั่นคงสำหรับการรวมตรรกะที่ปรับขนาดได้ด้วยความน่าเชื่อถือที่พิสูจน์แล้วและสถาปัตยกรรมที่เหมาะสำหรับประสิทธิภาพที่กำหนดขึ้นอุปกรณ์นี้ทำหน้าที่เป็นหน่วยการสร้างที่เชื่อถือได้ในการออกแบบดิจิตอล

กำลังมองหา LC5768MC-75F256C?ติดต่อเราเพื่อตรวจสอบหุ้นปัจจุบันเวลารอคอยและราคา

คุณสมบัติ LC5768MC-75F256C

- 768 macrocells (สถาปัตยกรรมที่ใช้ MFB)

อุปกรณ์รวม 768 macrocells ที่จัดขึ้นในบล็อกมัลติฟังก์ชั่นขั้นสูง (MFBS) ซึ่งรองรับตรรกะความหนาแน่นสูงด้วยความสามารถทางคณิตศาสตร์แบบฝังและความสามารถของหน่วยความจำMFB เหล่านี้อนุญาตให้มีการกำหนดค่าที่ยืดหยุ่นสำหรับตรรกะ, ฟังก์ชั่น Dual-Port SRAM, FIFO และ CAM

- แรงดันไฟฟ้าแกน 1.8V (ตัวแปร MC)

ตัวแปร MC-Series นี้ทำงานด้วย 1.8V Core ซึ่งเสนอการใช้พลังงานที่ต่ำกว่าสำหรับการออกแบบแบบพกพาและประสิทธิภาพสูงแม้จะมีแรงดันไฟฟ้าต่ำ แต่ก็ยังคงมีประสิทธิภาพและความหนาแน่นของตรรกะที่แข็งแกร่ง

- 7.5 NS การแพร่กระจายความล่าช้า (เกรดความเร็ว -75)

มันบรรลุความล่าช้าในการแพร่กระจายพินต่อพินสูงสุดเพียง 7.5 นาโนวินาทีทำให้เหมาะสำหรับแอปพลิเคชันดิจิตอลความเร็วปานกลางถึงความเร็วสูงเกรดความเร็ว -75 ยอดคงเหลือและความเร็วในระบบฝังตัว

- 193 หมุด I/O ที่ตั้งโปรแกรมได้

ชิปมีหมุด I/O 193 ที่รองรับมาตรฐานแรงดันไฟฟ้าและโปรโตคอลหลายอย่างพินเหล่านี้สามารถตั้งโปรแกรมได้อย่างสมบูรณ์และอนุญาตให้มีการเชื่อมต่อที่ยืดหยุ่นกับอุปกรณ์ตรรกะหรืออะนาล็อกอื่น ๆ

- การสนับสนุนตรรกะ Superwide (สูงสุด 136 อินพุตต่อบล็อก)

MFB แต่ละตัวรองรับฟังก์ชั่นตรรกะที่กว้างมากโดยมีสัญญาณอินพุตสูงสุด 136 สัญญาณทำให้เกิดตรรกะการผสมที่ซับซ้อนในระดับตรรกะน้อยลงสิ่งนี้จะช่วยลดความล่าช้าในการแพร่กระจายและลดความซับซ้อนของการสังเคราะห์ตรรกะ

- SRAM พอร์ตคู่แบบฝังตัว, FIFO และ Ternary Cam รองรับ

MFBs สามารถกำหนดค่าได้ให้ทำหน้าที่เป็น SRAM (พอร์ตเดี่ยว/คู่), FIFOS หรือหน่วยความจำที่อยู่เนื้อหาได้ความยืดหยุ่นนี้ช่วยให้การออกแบบตรรกะที่อุดมไปด้วยหน่วยความจำใน CPLD ขนาดกะทัดรัด

- PLL บนชิป (SysClock ™)

PLL ในตัวรองรับการคูณ/การแบ่งนาฬิกาจาก 1 ×ถึง 32 ×, การขยับเฟสและข้อเสนอแนะภายนอกช่วยจัดการเวลาและความเบ้ในระบบซิงโครนัสความเร็วสูง

- การสนับสนุนมาตรฐาน I/O กว้าง (SYSIO ™)

บล็อก I/O รองรับมาตรฐานการส่งสัญญาณที่หลากหลายรวมถึง LVCMOS, LVTTL, SSTL, HSTL, GTL+, LVDS และ LVPECLสิ่งนี้ช่วยให้การส่งสัญญาณแบบผสมและการส่งสัญญาณที่แตกต่างกันบนอุปกรณ์เดียว

- ความสามารถในการโปรแกรมในระบบ (ISPXP ™)

อุปกรณ์รองรับการเขียนโปรแกรมในระบบผ่านอินเตอร์เฟส IEEE 1532 หรือ SysconFigมันสามารถ reprogrammed บนบอร์ดโดยไม่ต้องถอดออกทำให้การปรับปรุงการออกแบบและการกำหนดค่าฟิลด์ใหม่

- การทดสอบการสแกนขอบเขต (มาตรฐาน IEEE 1149.1)

การสนับสนุนการสแกนขอบเขต JTAG เต็มรูปแบบช่วยให้การทดสอบและการดีบักระดับบอร์ดที่แข็งแกร่งสิ่งนี้ทำให้มั่นใจได้ว่าการปฏิบัติตามข้อกำหนดการทดสอบที่ทันสมัยและการตรวจสอบความถูกต้องในการผลิตง่ายขึ้น

- 5V Tolerant I/O

แม้จะมีแกนกลาง 1.8V แต่ธนาคาร I/O มีความอดทนต่อสัญญาณ 5V ซึ่งรองรับอินเตอร์เฟสแรงดันไฟฟ้าแบบดั้งเดิมสิ่งนี้ช่วยเพิ่มความเข้ากันได้กับระบบเก่าและสภาพแวดล้อมที่มีแรงดันไฟฟ้าผสม

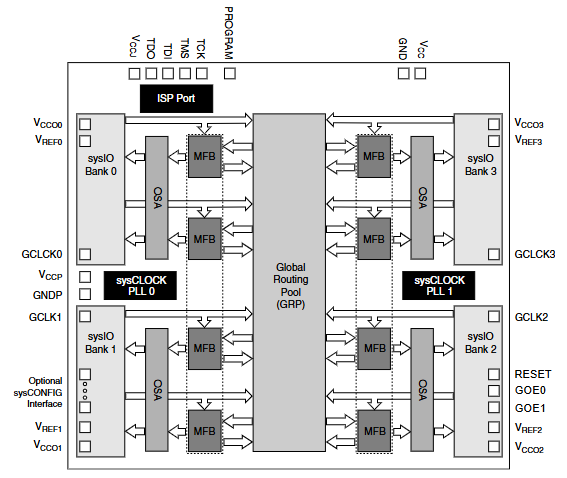

ISPXPLD 5000MX/5000MC บล็อกไดอะแกรม

บล็อกไดอะแกรมของ LC5768MC-75F256C ในตระกูล ISPXPLD 5000MX/5000MC เน้นวิธีการที่ชิปมีโครงสร้างเพื่อจัดการงานตรรกะที่โปรแกรมได้ตรงกลางคือสระว่ายน้ำเส้นทางทั่วโลก (GRP) ซึ่งทำหน้าที่เป็นศูนย์กลางการเชื่อมต่อหลักเชื่อมโยงตรรกะและบล็อกการทำงานต่าง ๆ เพื่อให้สัญญาณสามารถเคลื่อนที่ได้อย่างมีประสิทธิภาพทั่วทั้งอุปกรณ์ทั้งสองด้านของ GRP เป็นลูปสองเฟสล็อค (PLL0 และ PLL1) ซึ่งเป็นส่วนหนึ่งของระบบ sysclockสิ่งเหล่านี้สร้างสัญญาณนาฬิกาที่แม่นยำและปรับได้ซึ่งช่วยรักษาความแม่นยำของเวลาสำหรับการทำงานความเร็วสูงทั่วชิป

รอบ ๆ GRP และ PLLs เป็นธนาคาร Sysio สี่แห่งแต่ละธนาคารมีอาร์เรย์ระบบที่กำหนดค่าได้ (CSAs) และบล็อกมัลติฟังก์ชั่น (MFBS)CSAs จัดการการประมวลผลตรรกะพื้นฐานในขณะที่ MFBs รองรับคุณสมบัติขั้นสูงเช่นการทำงานทางคณิตศาสตร์และฟังก์ชั่นหน่วยความจำการจัดเรียงนี้ช่วยให้อุปกรณ์มีความยืดหยุ่น I/O ที่แข็งแกร่งและทำให้ง่ายต่อการปรับขนาดสำหรับแอปพลิเคชันที่แตกต่างกันการเชื่อมต่อพลังงานและนาฬิกาจะแสดงอย่างชัดเจนในแผนภาพมีการแจกจ่าย VCC, VREF และ GND หลายตัวเพื่อรักษาพลังงานที่มั่นคงทั่วชิปอินพุตนาฬิกาทั่วโลก (GCLK0 ถึง GCLK3) อนุญาตให้นาฬิกาภายนอกป้อนเข้าสู่ระบบและทำงานกับ GRP และ PLL

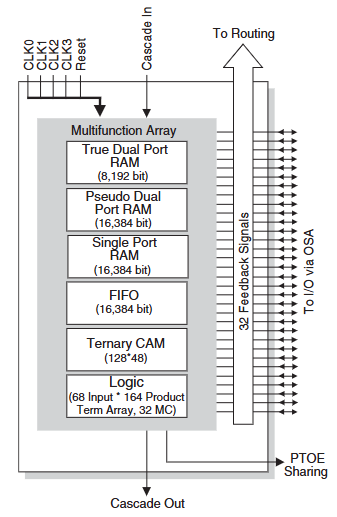

ไดอะแกรมบล็อกมัลติฟังก์ชั่น (MFB)

บล็อกมัลติฟังก์ชั่น (MFB) ใน LC5768MC-75F256C ISPXPLD 5000MX/5000MC รวมฟังก์ชั่นหน่วยความจำและตรรกะเพื่อรองรับความต้องการการออกแบบที่ยืดหยุ่นรองรับหน่วยความจำหลายประเภทรวมถึง RAM พอร์ตคู่จริง (8,192 บิต), แรมพอร์ตคู่เทียม, FIFO และพอร์ตเดี่ยว (แต่ละตัวสูงถึง 16,384 บิต) รวมถึงกล้องเทอร์รี (128 × 48)ตัวเลือกหน่วยความจำเหล่านี้ทำให้ MFB มีประโยชน์สำหรับการบัฟเฟอร์ข้อมูลการจัดเก็บชั่วคราวและการค้นหาข้อมูลที่รวดเร็ว

MFB ยังมีความสามารถด้านตรรกะที่แข็งแกร่งมันมี 68 อินพุตโดยอาร์เรย์คำศัพท์ 164-product และ 32 macrocells ทำให้สามารถดำเนินการตรรกะที่ซับซ้อนได้มันใช้อินพุตนาฬิกาหลายตัว (CLK0 ถึง CLK3) และสัญญาณรีเซ็ตเพื่อควบคุมเวลาและการทำงานเพื่อขยายฟังก์ชันการทำงานพอร์ต Cascade In/Out ช่วยให้ MFBs เชื่อมต่อเข้าด้วยกันในบล็อกอินเทอร์เฟซ QSA (quad system array) เชื่อมต่อ MFB กับธนาคาร I/O สำหรับการสื่อสารที่รวดเร็วกับระบบภายนอกในระยะสั้น MFB เป็นหน่วยที่มีประสิทธิภาพและยืดหยุ่นซึ่งจัดการทั้งหน่วยความจำและงานตรรกะช่วยให้อุปกรณ์ทำงานได้ดีในแอพพลิเคชั่นที่ฝังอยู่และความเร็วสูง

ข้อมูลจำเพาะ LC5768MC-75F256C

พิมพ์	พารามิเตอร์
ผู้ผลิต	Lattice Semiconductor Corporation
ชุด	ISPXPLD® 5000
การบรรจุหีบห่อ	จำนวนมาก
สถานะชิ้นส่วน	คล่องแคล่ว
ประเภทที่ตั้งโปรแกรมได้	ในระบบที่ตั้งโปรแกรมได้
เวลาหน่วงเวลา tpd (1) สูงสุด	7.5 ns
แรงดันไฟฟ้า - ภายใน	1.65V ~ 1.95V
จำนวนองค์ประกอบตรรกะ/บล็อก	24
จำนวน macrocells	768
จำนวน I/O	193
อุณหภูมิการทำงาน	0 ° C ~ 90 ° C (TJ)
ประเภทการติดตั้ง	ติดตั้งพื้นผิว
แพ็คเกจ / เคส	256-BGA
แพ็คเกจอุปกรณ์ซัพพลายเออร์	256-FPBGA (17x17)

แอปพลิเคชัน LC5768MC-75F256C

1. โทรคมนาคมและเครือข่าย

LC5768MC-75F256C เหมาะสำหรับการใช้งานในสถานีฐานสวิตช์โทรคมนาคมและหน่วยเครือข่ายออปติคัลซึ่งจำเป็นต้องใช้ตรรกะความเร็วสูงและกำหนดหน่วยความจำที่ฝังตัวและการสนับสนุน I/O หลายแรงดันไฟฟ้าเปิดใช้งานการประมวลผลโปรโตคอลการกำหนดกรอบข้อมูลและงานควบคุมความล่าช้าต่ำ

2. การสื่อสารและการจัดเก็บข้อมูล

CPLD นี้เหมาะอย่างยิ่งสำหรับเราเตอร์ตัวควบคุม RAID และระบบดิสก์อาร์เรย์ที่ต้องการการจัดการข้อมูลที่มีประสิทธิภาพและการประมวลผลสัญญาณที่รวดเร็วการสนับสนุน SRAM และ FIFO แบบสองพอร์ตให้การควบคุมบัฟเฟอร์และการควบคุมการไหลที่จำเป็นในสภาพแวดล้อมที่มีความเร็วสูง

3. โปรโตคอลโปรเซสเซอร์และอินเทอร์เฟซบัส

ด้วยเวลาที่คาดการณ์ได้และทรัพยากรตรรกะที่มีความหนาแน่นสูง LC5768MC เก่งในการใช้สะพานบัสอินเตอร์เฟส backplane และตัวถอดรหัสโปรโตคอลมันช่วยให้การตอบสนองตรรกะอย่างรวดเร็วและรองรับการรวมที่ไร้รอยต่อกับมาตรฐานการส่งสัญญาณหลายอย่าง

4. ระบบควบคุมอุตสาหกรรมและ IoT

ในระบบอัตโนมัติอุตสาหกรรมอุปกรณ์นี้ใช้สำหรับการตรวจสอบการควบคุมเครื่องและการจัดลำดับตรรกะความสามารถในทันทีการดึงพลังงานต่ำและคุณสมบัติ I/O ที่แข็งแกร่งทำให้เหมาะสำหรับโหนด IoT และคอนโทรลเลอร์ฝังตัว

5. ผู้บริโภคและอุปกรณ์การแพทย์

รอยเท้าขนาดกะทัดรัดและความสามารถในการผสมตรรกะที่หลากหลายทำให้ CPLD นี้มีคุณค่าในเครื่องมือทางการแพทย์แบบพกพาและอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคมันจัดการกับการควบคุมระบบการจัดการอินเตอร์เฟสและการจัดลำดับพลังงานในการออกแบบที่มีขนาด จำกัด และไวต่อพลังงาน

LC5768MC-75F256C ชิ้นส่วนที่คล้ายกัน

คุณสมบัติ	LC5768MC-75F256C	LC5768MV-75F484C	LC5768MV-75FN256C	LC5768MV-5F484C
ตระกูล	ISPXPLD 5000MC	ISPXPLD 5000MV	ISPXPLD 5000MV	ISPXPLD 5000MV
แรงดันหลัก	1.8V	3.3V	3.3V	3.3V
macrocells	768	768	768	768
ความถี่สูงสุด	~ 150MHz	~ 150MHz	~ 150MHz	~ 200–250MHz
ความล่าช้าในการแพร่กระจาย (TPD)	7.5ns	7.5ns	7.5ns	5NS
ประเภทแพ็คเกจ	BGA 256 บอล	484-ball BGA	BGA 256 บอล	484-ball BGA
รหัสแพ็คเกจ	F256C	F484C	FN256C	F484C
I/O นับ	193	317	193	317
โปรแกรมในระบบ	ใช่	ใช่	ใช่	ใช่
การรองรับหน่วยความจำในตัว	ใช่ (SRAM/FIFO/CAM)	ใช่	ใช่	ใช่
JTAG (IEEE 1149.1)	ที่ได้รับการสนับสนุน	ที่ได้รับการสนับสนุน	ที่ได้รับการสนับสนุน	ที่ได้รับการสนับสนุน
ทันที	ใช่	ใช่	ใช่	ใช่
แอปพลิเคชัน	ตรรกะที่มีกำลังต่ำและหนาแน่น	สูง I/O, CPLD ทั่วไป	ตรรกะขนาดกะทัดรัด 3.3V	ตรรกะ 3.3V ความเร็วสูง

LC5768MC-75F256C ขั้นตอนการเขียนโปรแกรม

1. เตรียมบอร์ดและเครื่องมือของคุณ

เชื่อมต่อ LC5768MC-75F256C เข้ากับพีซีของคุณโดยใช้สายการเขียนโปรแกรมที่เข้ากันได้เช่น Lattice HW-USBN-2Bตรวจสอบให้แน่ใจว่าสาย JTAG ถูกกำหนดเส้นทางอย่างถูกต้องและตัวต้านทานการเลิกจ้าง (เช่น4.7KΩบน TCK) อยู่ในสถานที่เพื่อให้แน่ใจว่าการสื่อสารที่มั่นคง

2. สร้างไฟล์การเขียนโปรแกรม

ใช้ซอฟต์แวร์ Lattice Diamond หรือ ISPVM เพื่อรวบรวมการออกแบบและส่งออกไฟล์การเขียนโปรแกรม JEDEC (.JED)ไฟล์นี้มีบิตสตรีมที่สมบูรณ์ที่จะเขียนลงในหน่วยความจำการกำหนดค่าของ CPLD

3. เปิดซอฟต์แวร์การเขียนโปรแกรม

เปิดเครื่องมือโปรแกรมโปรแกรมเมอร์ Diamond หรือ ISPVM บนพีซีของคุณและตรวจสอบว่าโปรแกรมเมอร์ของคุณถูกตรวจพบอย่างถูกต้องเลือกอุปกรณ์ LC5768MC-75F256C จากรายการเพื่อเริ่มการตั้งค่า

4. ดำเนินการโปรแกรมในระบบ (ISP)

ใช้อินเทอร์เฟซ JTAG (IEEE 1532) เพื่อโหลดไฟล์ JEDEC ลงในอุปกรณ์โดยตรงในขณะที่ยังคงติดตั้งอยู่บนกระดานบิตสตรีมจะถูกเก็บไว้ในหน่วยความจำที่ไม่ระเหยภายในทำให้สามารถกำหนดค่าแบบทันทีในการเริ่มต้นได้

5. ตรวจสอบและการกำหนดค่าที่ปลอดภัย

หลังจากการเขียนโปรแกรมให้ดำเนินการอ่านกลับเพื่อยืนยันการกำหนดค่าสำเร็จหากจำเป็นให้เปิดใช้งานฟิวส์ความปลอดภัยเพื่อล็อคอุปกรณ์และป้องกันการเขียนโปรแกรม reprogramming หรือวิศวกรรมย้อนกลับที่ไม่ได้รับอนุญาต

6. กำหนดค่าและรีเซ็ตอุปกรณ์

เมื่อการเขียนโปรแกรมเสร็จสมบูรณ์อุปกรณ์อาจรีสตาร์ทโดยอัตโนมัติหรือคุณสามารถสลับโปรแกรมหรือหมุดเริ่มต้นเพื่อบังคับให้โหลดซ้ำCPLD จะทำงานตามการกำหนดค่าที่ใช้ใหม่ด้วยเวลาเริ่มต้นที่กำหนด

7. ทางเลือก: การเขียนโปรแกรมใหม่หรืออัปเดตฟิลด์

คุณสามารถ reprogram LC5768MC-75F256C ในฟิลด์โดยใช้อินเทอร์เฟซ JTAG เดียวกันสำหรับการอัปเดตหรือการแก้ไขนอกจากนี้อินเทอร์เฟซ SysconFig ™ยังช่วยให้การกำหนดค่าใหม่บางส่วนโดยไม่ต้องขี่จักรยานแบบเต็มกำลังในแอปพลิเคชันขั้นสูง

LC5768MC-75F256C ข้อดี

- การทำงานที่ต่ำกว่าสำหรับระบบพกพาและระบบฝังตัว

เมื่อเทียบกับ CPLD แบบดั้งเดิมที่มีแรงดันไฟฟ้าแกนสูงกว่า LC5768MC-75F256C แกนกลางกำลังต่ำของพลังงานต่ำช่วยลดการใช้พลังงานโดยรวมของระบบสิ่งนี้ทำให้น่าสนใจสำหรับการใช้งานที่ใช้แบตเตอรี่หรือไวต่อความร้อนซึ่งมีงบประมาณความร้อนและประสิทธิภาพการใช้พลังงาน

- ความสามารถทันที

ซึ่งแตกต่างจากอุปกรณ์ FPGAs หรืออุปกรณ์ที่ตั้งโปรแกรมได้ขนาดใหญ่จำนวนมากที่ต้องการการกำหนดค่าภายนอกในทุกการเริ่มต้น CPLD นี้มีพฤติกรรมแบบทันทีเพื่อหลีกเลี่ยงความล่าช้าหรือความจำเป็นสำหรับหน่วยความจำแฟลชภายนอกสิ่งนี้นำไปสู่การใช้เวลานานขึ้นและความน่าเชื่อถือที่มากขึ้น

- เวลาที่คาดการณ์ได้มากขึ้นเทียบกับ FPGAs

พฤติกรรมการกำหนดเวลาที่กำหนดขึ้นของ CPLD นี้โดยเฉพาะอย่างยิ่งภายใต้ตรรกะหนักหรือโหลด I/O ให้การควบคุมที่ดีกว่าเมื่อเทียบกับช่วงเวลาที่เกิดขึ้นบ่อยครั้งของ FPGA ที่มีขนาดใหญ่กว่าสิ่งนี้ทำให้เหมาะสำหรับแอพพลิเคชั่นที่สำคัญกว่าเช่นลูปควบคุมดิจิตอลอินเทอร์เฟซการสื่อสารและระบบลอจิกแบบซิงโครไนซ์

- เส้นโค้งการเรียนรู้ที่มีประสิทธิภาพและระบบการออกแบบเครื่องมือนิเวศน์

สำหรับการเปลี่ยนจาก 22v10s, Pal/Gals ที่มีอายุมากกว่าหรือ PLD แบบง่าย ๆ อุปกรณ์นี้มีเส้นโค้งการเรียนรู้ที่อ่อนโยนผ่านเครื่องมือออกแบบที่ใช้งานง่ายของ Lattice เช่น Diamond และ ISPVMได้รับประโยชน์มากมายจากการสร้างต้นแบบที่เร็วขึ้นและปวดหัวน้อยลง

LC5768MC-75F256C ขนาดบรรจุภัณฑ์

- ประเภทแพ็คเกจ: อาร์เรย์กริดบอลดี

- จำนวนพิน: 256 ลูก

- ขนาดบรรจุภัณฑ์: 17 มม. × 17 มม.

- ความสูงของแพ็คเกจ: ประมาณ 1.2 มม.

- สนามบอล: พิทช์มาตรฐานปกติ 0.8 มม.

ผู้ผลิต LC5768MC-75F256C

LC5768MC-75F256C ผลิตโดย Lattice Semiconductor Corporationบริษัท ที่อยู่ในสหรัฐอเมริกาได้รับการยอมรับในความเชี่ยวชาญในอุปกรณ์ตรรกะที่สามารถตั้งโปรแกรมได้ขนาดเล็กก่อตั้งขึ้นในปี 1983 และมีสำนักงานใหญ่ใน Hillsboro, Oregon, Lattice มุ่งเน้นไปที่การส่งมอบ FPGAs, CPLDs และเครื่องมือการพัฒนาที่เกี่ยวข้องที่เหมาะสำหรับการใช้งานในการสื่อสารการคำนวณอุตสาหกรรมยานยนต์และตลาดผู้บริโภคบริษัท เป็นที่รู้จักกันดีในเรื่องการใช้ชีวิตของผลิตภัณฑ์ยาว ๆ การสนับสนุนเครื่องมือออกแบบที่กว้างและความสามารถในการโปรแกรมในระบบที่เชื่อถือได้ในตระกูลอุปกรณ์ในฐานะนักพัฒนาและซัพพลายเออร์ดั้งเดิมของตระกูลISPXPLD® 5000MC Lattice ทำให้มั่นใจได้ว่าเอกสารทางเทคนิคการสนับสนุนซอฟต์แวร์และความพร้อมใช้งานผ่านผู้จัดจำหน่ายที่ได้รับอนุญาตและพันธมิตรวงจรชีวิตระยะยาว

บทสรุป

LC5768MC-75F256C เป็น CPLD ที่ชาญฉลาดและเชื่อถือได้ซึ่งมีฟังก์ชั่นตรรกะและหน่วยความจำที่แข็งแกร่งในชิปขนาดกะทัดรัดเดียวมันใช้พลังงานน้อยเริ่มต้นทันทีและทำงานกับสัญญาณที่แตกต่างกันมากมายด้วย 768 macrocells, หน่วยความจำในตัว, การตอกบัตรอย่างรวดเร็วและตัวเลือกอินพุต/เอาต์พุตที่ยืดหยุ่นเหมาะกับผลิตภัณฑ์เช่นอุปกรณ์โทรคมนาคม, เครื่องอุตสาหกรรม, ระบบจัดเก็บข้อมูลและอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคการเขียนโปรแกรมง่ายประสิทธิภาพที่แข็งแกร่งและการสนับสนุนสำหรับการอัปเดตทำให้เป็นทางออกที่เป็นประโยชน์สำหรับการออกแบบใหม่และการอัพเกรด
