LM317 แรงดันไฟฟ้าควบคุม: Pinout, วงจร, เปรียบเทียบกับ LM7805 และภาพรวมแผ่นข้อมูล

ตัวควบคุมแรงดันไฟฟ้าที่ปรับได้ LM317 เป็นส่วนประกอบที่ใช้กันอย่างแพร่หลายในการออกแบบแหล่งจ่ายไฟเป็นที่รู้จักกันดีว่ามีความสามารถในการให้แรงดันเอาต์พุตที่เสถียรระหว่าง 1.25V และ 37V โดยมีกำลังการผลิตสูงถึง 1.5Aความเก่งกาจในการใช้งานในอุตสาหกรรมและคุณสมบัติเช่นการป้องกันการโอเวอร์โหลดความร้อนการ จำกัด ปัจจุบันและช่วงการปรับแรงดันไฟฟ้าที่กว้างทำให้เป็นวัตถุดิบในโครงการอิเล็กทรอนิกส์หลายโครงการบทความนี้สำรวจคุณสมบัติที่สำคัญของ LM317 เปรียบเทียบกับหน่วยงานกำกับดูแลทางเลือกเช่น LM7805 และ LT3080 และตรวจสอบการใช้งานที่หลากหลายตั้งแต่การออกแบบแหล่งจ่ายไฟไปจนถึงเครื่องชาร์จแบตเตอรี่และไดรเวอร์ LED

แคตตาล็อก

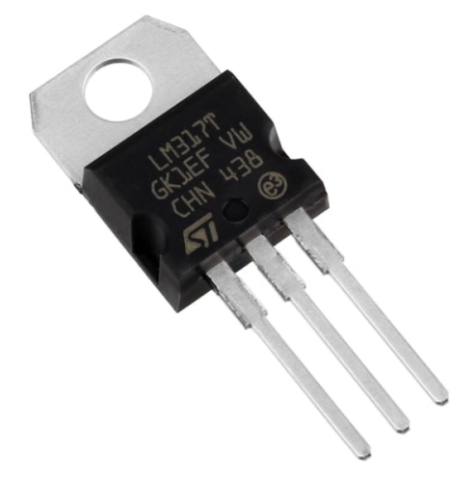

ภาพรวมของ LM317

ที่ LM317 แสดงให้เห็นถึงตัวควบคุมแรงดันไฟฟ้าสามขั้วที่ปรับตัวได้สูงซึ่งสร้างขึ้นโดยผู้ผลิตวงจรรวม (IC) ที่มีชื่อเสียงหลายรายส่วนประกอบนี้มีความสุขกับการใช้งานอย่างกว้างขวางในวงจรแหล่งจ่ายไฟที่ควบคุม DC เนื่องจากความสามารถในการส่งมอบระดับแรงดันไฟฟ้าที่ปรับได้และเสถียร

LM317 สามารถส่งมอบแรงดันเอาต์พุตที่แตกต่างจาก 1.25 V ถึง 37 V และปรับให้เข้ากับข้อกำหนดปัจจุบันที่แตกต่างกันเพิ่มช่วงแอปพลิเคชันมันสามารถจัดหามากกว่า 1.5 a ของกระแสไปยังโหลดส่งเสริมการใช้งานในโครงการต่าง ๆ

ความผันผวนของการ จำกัด กระแสไฟฟ้าภายในการปิดเครื่องด้วยความร้อนช่วยป้องกันความร้อนสูงเกินไปส่งเสริมอายุการใช้งานที่ยืนยาวการชดเชยพื้นที่ปลอดภัยทำให้มั่นใจได้ว่าการดำเนินงานที่มั่นคงภายใต้เงื่อนไขที่หลากหลายความเสถียรภายใต้เงื่อนไขการป้อนข้อมูลที่ผันผวนรักษาประสิทธิภาพที่สอดคล้องกันในสถานการณ์จริง LM317 ได้รับการยอมรับในการลงทุนทางอิเล็กทรอนิกส์และการใช้งานเชิงพาณิชย์ที่หลากหลายคุณสามารถใช้ประโยชน์จากความต้องการแรงดันไฟฟ้าที่กำหนดเองในชุด DIY, การสร้างต้นแบบและการออกแบบอุตสาหกรรมโดยเฉพาะอย่างยิ่งมันถูกใช้บ่อยในอุปกรณ์จ่ายไฟบัลลังก์เครื่องชาร์จแบตเตอรี่และไดรเวอร์ LED

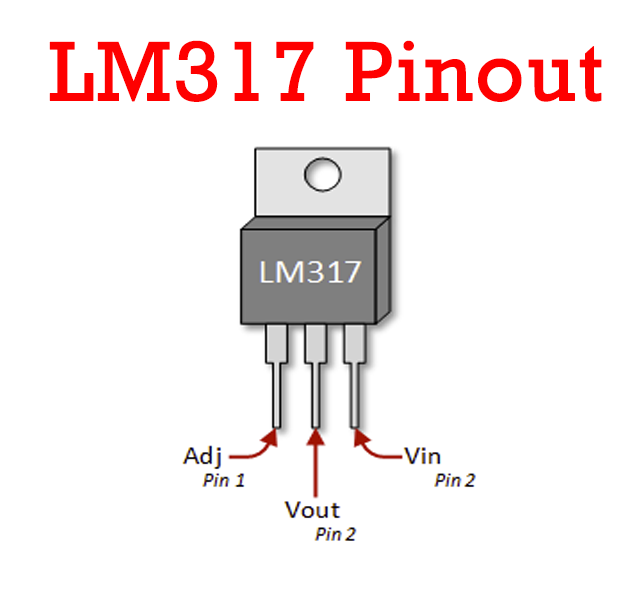

การกำหนดค่า PIN LM317

หมายเลขพิน	ชื่อพิน	คำอธิบาย
1	ปรับ	เหล่านี้ พินปรับแรงดันเอาต์พุต
2	เอาท์พุท แรงดันไฟฟ้า (Vout)	ที่ แรงดันเอาต์พุตที่ควบคุมโดยการปรับพินสามารถรับได้จากพินนี้
3	ป้อนข้อมูล แรงดันไฟฟ้า (VIN)	ที่ แรงดันไฟฟ้าอินพุตซึ่งจะต้องมีการควบคุมจะถูกกำหนดให้กับพินนี้

ข้อมูลจำเพาะของ LM317

นี่คือเนื้อหาของตารางสำหรับ on semiconductor LM317T-

พิมพ์	พารามิเตอร์	รายละเอียด
วงจรชีวิต สถานะ		ล้าสมัย
ล่าสุด การจัดส่ง	(ล่าสุด อัปเดต: 3 วันที่ผ่านมา)
ติดต่อ การชุบ		ดีบุก
ติดตั้ง		ผ่าน รู
การติดตั้ง พิมพ์		ผ่าน รู
บรรจุุภัณฑ์ / กรณี		ถึง 220-3
ตัวเลข ของหมุด		3
น้ำหนัก		1.214012G
การผ่าตัด อุณหภูมิ		0 ° C ~ 125 ° C
การบรรจุหีบห่อ		หลอด
ที่ตีพิมพ์		พ.ศ. 2547
Jesd-609 รหัส		E3
pbfree รหัส		ใช่
ส่วนหนึ่ง สถานะ		ล้าสมัย
ความชื้น ระดับความไว (MSL)		1 (ไม่ จำกัด )
ตัวเลข ของการยุติ		3
ECCN รหัส		หู 99
พลัง การให้คะแนน		20W
การบรรจุหีบห่อ วิธี		ราง
สูงสุด การกระจายพลังงาน		20W
เทอร์มินัล ตำแหน่ง		เดี่ยว
จุดสูงสุด อุณหภูมิรีดคืน (° C)		235
ตัวเลข ของฟังก์ชั่น		1
เทอร์มินัล ขว้าง		2.54 มม.
เวลา @ Peak reflow อุณหภูมิสูงสุด (s)		30
ฐาน หมายเลขชิ้นส่วน		LM317
เข็มหมุด นับ		3
ตัวเลข ของเอาต์พุต		1
แรงดันไฟฟ้า - อินพุต (สูงสุด)		40V
เอาท์พุท แรงดันไฟฟ้า		37V
สูงสุด กระแสเอาต์พุต		1.5A
เอาท์พุท การกำหนดค่า		เชิงบวก
สูงสุด แรงดันเอาต์พุต		37V
ตัวเลข ของหน่วยงานกำกับดูแล		1
นาที แรงดันไฟฟ้าอินพุต		4.2V
การป้องกัน คุณสมบัติ		เกิน อุณหภูมิลัดวงจร
PSRR		75dB ~ 60dB (120Hz)
อ้างอิง แรงดันไฟฟ้า		1.3V
การออกกลางคัน แรงดันไฟฟ้า		2V
การออกกลางคัน Voltage1-nom		3V
นาที แรงดันเอาต์พุต		1.2V
พลัง อัตราส่วนการปฏิเสธอุปทาน (PSRR)		60dB
ขั้นต่ำ จำกัด		1.5A
โหลด กฎระเบียบ-แม็กซ์ (%)		5.80%
ความสูง		9.15 มม.
ความยาว		10.4 มม.
ความกว้าง		4.6 มม.
เข้าถึง SVHC		เลขที่ SVHC
การฉายรังสี การทำให้แข็ง		เลขที่
rohs สถานะ		rohs เป็นไปได้
ตะกั่ว ฟรี		ตะกั่ว ฟรี

รุ่น CAD สำหรับ LM317

เครื่องหมาย

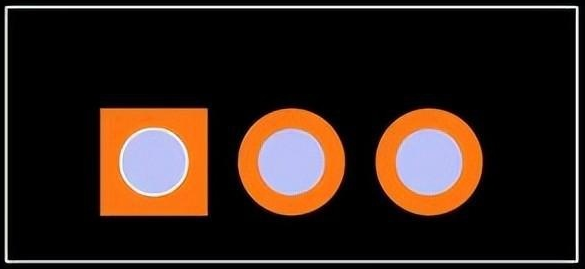

รอยเท้า

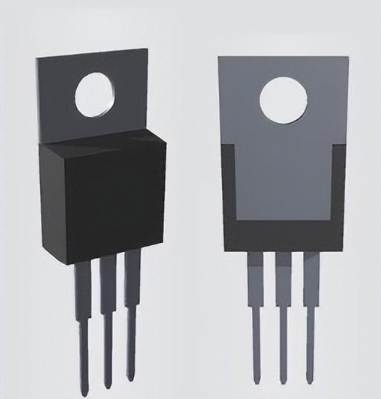

รุ่น 3 มิติ

คุณสมบัติที่สำคัญของ LM317

คุณสมบัติ	คำอธิบาย
ปรับได้ ช่วงแรงดันเอาต์พุต	ปรับได้ จาก 1.25V ถึง 37V
สูงสุด กระแสเอาต์พุต	ยิ่งใหญ่ มากกว่า 1.5A
ภายใน การป้องกันลัดวงจร	ในตัว การ จำกัด ปัจจุบันเพื่อป้องกันความเสียหาย
ความร้อน การป้องกันโอเวอร์โหลด	ป้องกัน ความร้อนสูงเกินไปโดยการปิดตัวควบคุม
เอาท์พุท ค่าตอบแทนที่ปลอดภัย	รับรอง การดำเนินการที่ปลอดภัยภายในขอบเขตที่กำหนด

แอปพลิเคชันของ LM317

LM317 พบสถานที่ในแอปพลิเคชันมากมายเนื่องจากความสามารถรอบด้านและความน่าเชื่อถือการใช้งานเหล่านี้มีตั้งแต่การควบคุมแรงดันไฟฟ้าบวกไปจนถึงการปกป้องวงจรจากขั้วย้อนกลับและมอเตอร์ควบคุม

ระเบียบแรงดันไฟฟ้าบวก

ในขอบเขตของการควบคุมแรงดันไฟฟ้าบวก LM317 เก่งในการส่งแรงดันไฟฟ้าเอาต์พุตที่สอดคล้องกันท่ามกลางความผันผวนของแรงดันไฟฟ้าอินพุตหรือเงื่อนไขการโหลดคุณสามารถหันไปใช้ตัวควบคุมนี้เพื่อรักษาเสถียรภาพของอุปกรณ์แรงดันไฟฟ้าสำหรับไมโครโปรเซสเซอร์และส่วนประกอบอิเล็กทรอนิกส์ที่ร้ายแรงประสิทธิภาพที่มั่นคงที่มั่นใจได้ว่าเป็นพื้นฐานสำหรับการทำงานที่ดีที่สุดของอุปกรณ์ที่ไวต่อพลังงานซึ่งจะช่วยเพิ่มประสิทธิภาพและอายุการใช้งาน

แหล่งจ่ายไฟผันแปร

LM317 ส่องแสงในแหล่งจ่ายไฟผันแปรซึ่งได้รับการชื่นชมสำหรับความสามารถในการปรับแรงดันไฟฟ้าเอาต์พุตอย่างประณีตผ่านการเปลี่ยนแปลงความต้านทานความยืดหยุ่นนี้มีมูลค่าโดยเฉพาะอย่างยิ่งในสภาพแวดล้อมการทดลองที่ต้องการแรงดันไฟฟ้าที่หลากหลายสำหรับการทดสอบส่วนประกอบอิเล็กทรอนิกส์คุณสามารถพึ่งพา LM317 เป็นประจำสำหรับการให้ระดับพลังงานที่ปรับได้ในระหว่างการสร้างต้นแบบหรือโครงการซ่อมแซมทำให้เป็นหลักในชุดเครื่องมือของพวกเขา

วงจร จำกัด ปัจจุบัน

ในวงจร จำกัด ปัจจุบัน LM317 Guards ส่วนประกอบที่ละเอียดอ่อนจากสถานการณ์ที่เกิดขึ้นโดยการตั้งค่าขีด จำกัด ปัจจุบันที่แม่นยำการป้องกันนี้โดดเด่นในแอพพลิเคชั่นเช่นวงจรการชาร์จแบตเตอรี่ซึ่งการควบคุมกระแสชาร์จถูกใช้เพื่อหลีกเลี่ยงการย่อยสลายของแบตเตอรี่โดยการป้องกันการไหลของกระแสมากเกินไป LM317 มีส่วนช่วยอย่างมีนัยสำคัญในการยืดอายุการใช้งานของอุปกรณ์ต่าง ๆ

การป้องกันขั้วย้อนกลับ

ขั้วย้อนกลับสามารถสร้างความหายนะในวงจรอิเล็กทรอนิกส์ แต่ LM317 จับคู่กับส่วนประกอบเสริมทำหน้าที่เป็นโล่ต่ออุบัติเหตุดังกล่าวการป้องกันนี้พิสูจน์ให้เห็นว่ามีค่าในอุปกรณ์อิเล็กทรอนิกส์ยานยนต์และระบบพลังงานอื่น ๆ มีแนวโน้มที่จะกลับตัวขั้วโดยไม่ตั้งใจบทบาทของหน่วยงานกำกับดูแลในการกำหนดค่าเหล่านี้เน้นความสำคัญในการเสริมสร้างความทนทานของระบบจ่ายไฟ

การควบคุมมอเตอร์

ในแอพพลิเคชั่นควบคุมมอเตอร์ LM317 มีบทบาทสำคัญโดยการจัดการแรงดันไฟฟ้าที่จ่ายให้กับมอเตอร์ซึ่งมีอิทธิพลโดยตรงต่อความเร็วและแรงบิดการควบคุมนี้ทำงานในสาขาเช่นระบบอัตโนมัติอุตสาหกรรมและหุ่นยนต์ซึ่งจำเป็นต้องใช้การทำงานของมอเตอร์ที่แม่นยำแม้ในโครงการเช่นยานพาหนะที่ควบคุมระยะไกลประสิทธิภาพที่แข็งแกร่งของ LM317 นั้นมีประโยชน์อย่างมาก

อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค

LM317 นั้นอยู่ทั่วไปทุกหนทุกแห่งในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภครวมถึงเดสก์ท็อปพีซีและดีวีดีซึ่งจะรักษาระดับแรงดันไฟฟ้าภายในช่วงที่ระบุความสอดคล้องนี้ช่วยให้มั่นใจถึงประสิทธิภาพของอุปกรณ์ที่เชื่อถือได้และป้องกันความผิดปกติของการทำงานซึ่งจะช่วยปรับปรุงประสบการณ์ของคุณการใช้อย่างแพร่หลายในอุปกรณ์ผู้บริโภคยืนยันถึงประสิทธิภาพและความน่าเชื่อถือ

ทางเลือกสำหรับ LM317

- LM7805

- LM7806

- LM7809

- LM7812

- LM7905

- LM7912

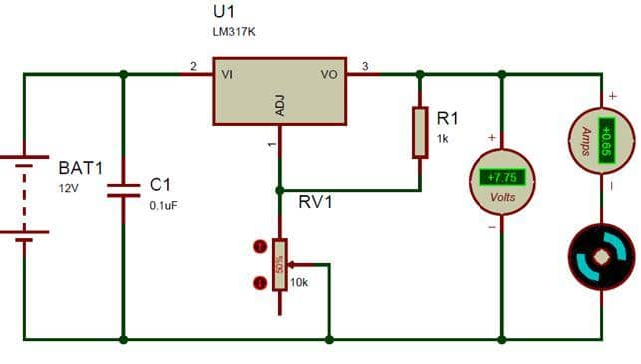

การใช้ LM317

การใช้ LM317 เป็นตัวควบคุมแรงดันไฟฟ้าตัวแปรนั้นเกี่ยวข้องกับการตั้งค่าที่พิถีพิถันเพื่อรักษาการควบคุมแรงดันเอาต์พุตที่แม่นยำขั้นตอนนี้รวมถึงการเชื่อมต่อแรงดันไฟฟ้าอินพุตเข้ากับพิน VIN และปรับแรงดันไฟฟ้าอย่างประณีตที่หมุด adj โดยใช้เครือข่ายตัวต้านทานการกำหนดค่านี้ช่วยให้แรงดันเอาต์พุตที่ต้องการที่ VOUTรวมถึงโพเทนชิออมิเตอร์ในวงจรตัวแบ่งที่มีศักยภาพนี้ช่วยให้สามารถปรับแรงดันไฟฟ้าได้ตามต้องการ

เพื่อใช้ประโยชน์จาก LM317 อย่างมีประสิทธิภาพแรงดันเอาต์พุต (VOUT) สามารถกำหนดได้ด้วยสมการ

VOUT = 1.25 × L (1 +(R2/R1)))

ที่นี่ (R1) และ (R2) เป็นส่วนประกอบต้านทานในวงจรโดยมี (R2) มักจะเป็นโพเทนชิออมิเตอร์ตัวอย่างเช่นถ้า (R1) คือ1KΩและ (R2) คือโพเทนชิออมิเตอร์10KΩแรงดันเอาต์พุตสามารถอยู่ในช่วงตั้งแต่ 1.25V ถึง 10V

การใช้งานจริงของ LM317 นั้นนอกเหนือไปจากการคำนวณแบบคาดการณ์การปรับค่าตัวต้านทานโดยเฉพาะอย่างยิ่งการใช้โพเทนชิออมิเตอร์ต้องได้รับการพิจารณาอย่างลึกซึ้งสำหรับการเพิ่มประสิทธิภาพประสิทธิภาพการทำความเข้าใจเงื่อนไขการโหลดและการจัดการด้านความร้อนเป็นสิ่งจำเป็นเพื่อให้แน่ใจว่าเสถียรภาพและความน่าเชื่อถือของตัวควบคุมในสภาพแวดล้อมที่หลากหลายการกระจายความร้อนเป็นปัจจัยสำคัญที่ส่งผลต่อประสิทธิภาพของ LM317การใช้เทคนิคการจมความร้อนที่เหมาะสมสามารถป้องกันความร้อนสูงเกินไปซึ่งอาจนำไปสู่ปัญหาการควบคุมแรงดันไฟฟ้าหรือความเสียหายต่อส่วนประกอบพฤติกรรมของ LM317 ภายใต้สภาวะการโหลดที่แตกต่างกันส่งผลกระทบต่อความเสถียรของผลผลิตโดยรวมการทดสอบวงจรตัวควบคุมภายใต้สถานการณ์โหลดหลายสถานการณ์ให้ข้อมูลเชิงลึกที่มีคุณค่าเกี่ยวกับความผันผวนของการโหลดที่มีผลต่อแรงดันไฟฟ้าเอาท์พุท

LM317 เทียบกับ LM7805

ปรับแรงดันไฟฟ้าเอาท์พุทคงที่

LM317 และ LM7805 ให้บริการบทบาทที่แตกต่างกันเนื่องจากความสามารถในการส่งออกที่แตกต่างกันซึ่งแต่ละครั้งนำมาซึ่งความสนใจที่เป็นเอกลักษณ์มาสู่ตารางLM317 เหมาะกับความยืดหยุ่นที่อยากได้ด้วยแรงดันเอาต์พุตที่ปรับได้ตั้งแต่ 1.25V ถึง 37V ซึ่งเป็นคุณลักษณะที่ยึดถือในแอปพลิเคชันที่ระดับแรงดันไฟฟ้าแปรผันเพิ่มประสิทธิภาพในทางกลับกัน LM7805 โดดเด่นด้วยธรรมชาติที่มั่นคงส่งมอบเอาท์พุท 5V คงที่ได้รับตำแหน่งในระบบที่เจริญเติบโตในความมั่นคงและความสม่ำเสมอ

ความสามารถในการส่งออกปัจจุบัน

ประโยชน์ที่โดดเด่นของ LM317 คือความสามารถในการรองรับเอาต์พุตปัจจุบันที่สูงขึ้นนี่เป็นข้อได้เปรียบส่วนใหญ่สำหรับสถานการณ์ที่ต้องการการส่งมอบพลังงานที่แข็งแกร่งนำเสนอความน่าเชื่อถือสำหรับโครงการที่เข้มข้นมากขึ้นในทางกลับกัน LM7805 ที่มีการออกแบบที่ตรงไปตรงมามากขึ้นโดยทั่วไปจะจัดการเอาต์พุตปัจจุบันที่ต่ำกว่าในขณะที่สิ่งนี้อาจดูเหมือน จำกัด แต่ก็มักจะเหมาะกับแอปพลิเคชันที่ต้องการน้อยลงอย่างสมบูรณ์แบบซึ่งเป็นทางออกที่เรียบง่าย แต่มีประสิทธิภาพ

ข้อกำหนดส่วนประกอบ

การใช้ LM317 สำหรับการปรับแรงดันไฟฟ้าต้องใช้ส่วนประกอบเพิ่มเติมเช่นตัวต้านทานหรือโพเทนชิโอมิเตอร์ความซับซ้อนที่เพิ่มเข้ามานี้จะฉีดเลเยอร์ของความยืดหยุ่นในกระบวนการควบคุมแรงดันไฟฟ้า แต่จำเป็นต้องมีวิธีการออกแบบที่รอบคอบมากขึ้นในทางตรงกันข้ามสตาร์คเอาท์พุทคงที่ของ LM7805 จะปรับปรุงการออกแบบวงจรอย่างมากลดความจำเป็นในการใช้งานส่วนประกอบภายนอกช่วยให้การใช้งานที่รวดเร็วและตรงไปตรงมามากขึ้นทำให้เกิดความรู้สึกง่ายและมีประสิทธิภาพในกระบวนการออกแบบ

ชิ้นส่วนที่เทียบเคียงได้

ส่วนหนึ่ง ตัวเลข	ผู้ผลิต	บรรจุุภัณฑ์ / กรณี	ตัวเลข ของหมุด	ตัวเลข ของเอาต์พุต	สูงสุด กระแสเอาต์พุต	นาที แรงดันไฟฟ้าอินพุต	สูงสุด แรงดันไฟฟ้าอินพุต	นาที แรงดันเอาต์พุต	สูงสุด แรงดันเอาต์พุต	การออกกลางคัน แรงดันไฟฟ้า	ดู เปรียบเทียบ
LM317T	บนเซมิคอนดักเตอร์	ถึง 220-3	3	1	1.5 a	4.2 V	40 V	1.2 V	37 V	2 V	LM317T vs LM317KCS
LM317KCS	เท็กซัส เครื่องดนตรี	ถึง 220-3	3	1	1.5 a	4.2 V	40 V	1.25 V	37 V	2 V	LM317T vs LM317KCS
LM317T	Stmicroelectronics	ถึง 220-3	3	1	1.5 a	4.2 V	40 V	1.2 V	37 V	-	LM317T เทียบกับ LM317T
LM217T	Stmicroelectronics	ถึง 220-3	3	1	1.5 a	4.2 V	40 V	1.2 V	37 V	-	LM317T เทียบกับ LM217T
LM317KCT	เท็กซัส เครื่องดนตรี	ถึง 220-3	3	1	1.5 a	4.2 V	40 V	1.25 V	37 V	2 V	LM317T vs LM317KCT

PDF แผ่นข้อมูล

แผ่นข้อมูล LM317T:

to220b03 pkg drawing.pdf

KA317, LM317.pdf

lm317, ncv317 datasheet.pdf

lm317, ncv317 datasheet.pdf

แผ่นข้อมูล LM317KCS:

lm317kce3.pdf

แผ่นข้อมูล LM317T:

LM217, LM317.pdf

แผ่นข้อมูล LM217T:

LM217, LM317.pdf

คำถามที่พบบ่อย [คำถามที่พบบ่อย]

1. LM317 ทำงานอย่างไร?

LM317 ทำหน้าที่เป็นตัวควบคุมแรงดันไฟฟ้าเชิงเส้นที่ปรับได้ซึ่งให้การควบคุมอย่างพิถีพิถันเกี่ยวกับแรงดันเอาท์พุทผ่านกลไกการตอบรับที่ใช้ตัวแบ่งแรงดันไฟฟ้าประกอบด้วยตัวต้านทานภายนอกสองตัวโดยการเปลี่ยนค่าความต้านทานแรงดันไฟฟ้าตอบรับจะแตกต่างกันไปดังนั้นการปรับแรงดันไฟฟ้าเอาต์พุตของตัวควบคุมวิธีการนี้ใช้เป็นประจำในอุปกรณ์อิเล็กทรอนิกส์เพื่อให้ได้ระดับแรงดันไฟฟ้าที่แตกต่างกันจากแหล่งจ่ายไฟเดียวจัดเลี้ยงไปจนถึงการใช้งานตั้งแต่โครงการไมโครคอนโทรลเลอร์ไปจนถึงระบบพลังงานอุตสาหกรรมในสถานการณ์จริงคุณอาจเห็นสิ่งนี้ในระหว่างขั้นตอนการออกแบบของอุปกรณ์อิเล็กทรอนิกส์ซึ่งการควบคุมแรงดันไฟฟ้าที่แม่นยำทำให้มั่นใจได้ว่าการทำงานที่เชื่อถือได้

2. ใช้ LM317 อะไร?

LM317 สามารถนำมาใช้เพื่อให้แรงดันเอาต์พุตที่เสถียรทำให้มั่นใจได้ว่ากฎระเบียบปัจจุบันคงที่การออกแบบเครื่องชาร์จแบตเตอรี่และทำหน้าที่เป็นส่วนประกอบสำคัญในแหล่งจ่ายไฟผันแปรความสามารถในการจัดหาแรงดันไฟฟ้าที่ปรับได้นั้นมีประโยชน์อย่างยิ่งในบริบทที่หลากหลายคุณสามารถใช้ประโยชน์จากการใช้พลังงานส่วนต่าง ๆ ของวงจรที่ต้องการระดับแรงดันไฟฟ้าผันแปรเพื่อให้มั่นใจว่าเข้ากันได้และประสิทธิภาพในการดำเนินงานภายในการตั้งค่าที่หลากหลายเหล่านี้ LM317 แสดงให้เห็นถึงความเก่งกาจซึ่งสะท้อนให้เห็นถึงความสามารถในการปรับตัวในสภาพแวดล้อมไฟฟ้าจำนวนมาก

3. แรงดันไฟฟ้าอินพุตสูงสุดของ LM317 คืออะไร?

LM317 รองรับแรงดันอินพุตสูงสุด 40V และทำงานได้อย่างมีประสิทธิภาพด้วยความแตกต่างของแรงดันไฟฟ้าอินพุตเอาต์พุตตั้งแต่ 3V ถึง 40Vคุณลักษณะนี้ขยายการบังคับใช้ในการตั้งค่าแหล่งจ่ายไฟต่าง ๆ ซึ่งรองรับทั้งความต้องการสูงและแรงดันไฟฟ้าต่ำตัวอย่างเช่นแอตทริบิวต์นี้พิสูจน์ให้เห็นว่ามีค่ายิ่งเมื่อออกแบบหน่วยแหล่งจ่ายไฟที่ยืดหยุ่นซึ่งอาจเกิดการแปรผันของแรงดันไฟฟ้าอินพุตจำนวนมากเพิ่มความยืดหยุ่นในการออกแบบและสร้างความมั่นใจว่าประสิทธิภาพที่เชื่อถือได้ในแอปพลิเคชันจริง

4. แรงดันเอาต์พุตของ LM317 คืออะไร?

LM317 มีช่วงแรงดันไฟฟ้าที่ยืดหยุ่นตั้งแต่ 1.25V ถึง 37V โดยมีความสามารถในการส่งมอบปัจจุบันสูงถึง 1.5Aความยืดหยุ่นนี้ทำให้เป็นเครื่องมือที่มีประโยชน์สำหรับการปรับแต่งโซลูชั่นพลังงานเพื่อตอบสนองความต้องการเฉพาะตั้งแต่โครงการขนาดเล็กไปจนถึงแอพพลิเคชั่นอุตสาหกรรมขนาดใหญ่ด้วยการใช้เอาต์พุตที่ปรับได้คุณสามารถปรับการจัดหาแรงดันไฟฟ้าให้สอดคล้องกับความต้องการของส่วนประกอบอิเล็กทรอนิกส์ที่หลากหลายการเพิ่มประสิทธิภาพประสิทธิภาพและเพิ่มอายุการใช้งานที่ยาวนานของระบบอิเล็กทรอนิกส์บ่อยครั้งในการตั้งค่าในห้องปฏิบัติการความสามารถในการควบคุมแรงดันไฟฟ้าที่แม่นยำนั้นเป็นสิ่งสำคัญยิ่งสำหรับการบรรลุความแม่นยำในการทดลองและสร้างความมั่นใจในความปลอดภัยการจัดแสดงยูทิลิตี้ที่มีค่าของผู้ควบคุม
