LM324 ตัวเปรียบเทียบ: แอปพลิเคชัน, pinout และวงจรทำงาน

คู่มือนี้สำรวจวงจรรวม LM324 (IC) ซึ่งเป็นชิปอเนกประสงค์ที่มีแอมพลิฟายเออร์ปฏิบัติการสี่ตัวLM324 เป็นที่รู้จักกันดีว่ามีการใช้พลังงานต่ำ LM324 นำเสนอความเสถียรและแบนด์วิดท์ที่ยอดเยี่ยมทำงานได้อย่างมีประสิทธิภาพด้วยแรงดันไฟฟ้าจาก 3.0 V ถึง 32 V กระแสที่มีความนิ่งต่ำเมื่อเทียบกับคู่แข่งเช่น MC174 ทำให้เหมาะสำหรับการใช้งานที่ประหยัดพลังงานความสามารถของ LM324 ในการจัดการช่วงอินพุตลงไปที่แรงดันไฟฟ้าเชิงลบทำให้การออกแบบวงจรง่ายขึ้นโดยการขจัดความต้องการการให้น้ำหนักเป็นพิเศษมันสามารถขับเอาต์พุตไปยังรางซัพพลายเชิงลบทำให้มีประโยชน์ในโครงการอิเล็กทรอนิกส์ที่หลากหลายคู่มือนี้เน้นคุณสมบัติของมันเช่นบทบาทในฐานะตัวเปรียบเทียบและตรวจสอบการใช้งานในระบบอิเล็กทรอนิกส์ขั้นสูง

แคตตาล็อก

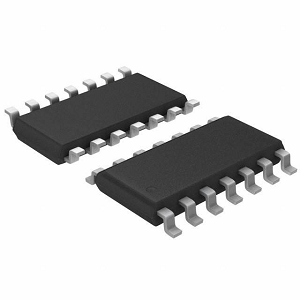

ตัวเปรียบเทียบ LM324 คืออะไร?

ตัวเปรียบเทียบเป็นส่วนประกอบในวงจรอิเล็กทรอนิกส์ที่ออกแบบมาเพื่อเปรียบเทียบสองระดับแรงดันไฟฟ้าซึ่งเรียกกันทั่วไปว่า V1 และ V2การดำเนินการของมันตรงไปตรงมา: เมื่อ V1 มากกว่า V2 เอาต์พุตจะเป็นศูนย์ แต่เมื่อ V2 เกิน V1 เอาท์พุทจะเปลี่ยนเป็นแรงดันไฟฟ้าบวกที่กำหนดไว้ที่ LM324 แอมพลิฟายเออร์การดำเนินงานมักใช้เป็นตัวเปรียบเทียบเนื่องจากความหลากหลายและการออกแบบที่มีประสิทธิภาพมันรวมองค์ประกอบต่าง ๆ เช่นแรงดันเซ็นเซอร์แรงดันอ้างอิงแรงดันไฟฟ้าจ่าย (VCC) กราวด์และเทอร์มินัลเอาท์พุททำให้เป็นตัวเลือกที่เชื่อถือได้และใช้งานได้จริงสำหรับการใช้งานที่หลากหลายความสามารถของ LM324 ในการเปรียบเทียบแรงดันไฟฟ้าที่แม่นยำช่วยให้มีบทบาทในงานเช่นการตรวจจับข้ามแบบไม่มีการตรวจจับและการปรับความกว้างพัลส์ฟังก์ชั่นเหล่านี้ยอดเยี่ยมในระบบที่จำเป็นต้องมีความแตกต่างของแรงดันไฟฟ้าที่แม่นยำทำให้ตัวเปรียบเทียบ LM324 เป็นเครื่องมือสำคัญในการออกแบบอิเล็กทรอนิกส์ที่ทันสมัย

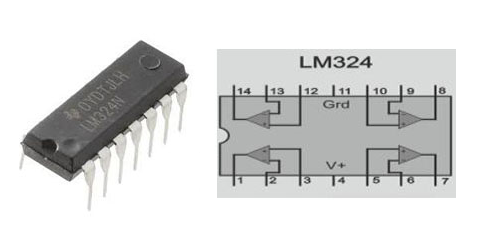

การกำหนดค่าพินเปรียบเทียบ LM324

หมายเลขพิน	ชื่อพิน	การทำงาน
1	เอาท์พุท 1	เอาต์พุตของตัวเปรียบเทียบแรก
2	อินพุตกลับด้าน 1	อินพุตกลับด้านของตัวเปรียบเทียบแรก
3	อินพุตที่ไม่กลับด้าน 1	อินพุตที่ไม่กลับด้านของตัวเปรียบเทียบแรก
4	V+	แรงดันไฟฟ้า 5V
5	อินพุตที่ไม่ได้กลับด้าน 2	อินพุตที่ไม่กลับด้านของตัวเปรียบเทียบที่สอง
6	อินพุตกลับด้าน 2	อินพุตกลับด้านของตัวเปรียบเทียบที่สอง
7	เอาท์พุท 2	เอาต์พุตของตัวเปรียบเทียบที่สอง
8	เอาท์พุท 3	เอาต์พุตของตัวเปรียบเทียบที่สาม
9	อินพุตกลับด้าน 3	อินพุตกลับด้านของตัวเปรียบเทียบที่สาม
10	อินพุตที่ไม่กลับด้าน 3	อินพุตที่ไม่กลับด้านของตัวเปรียบเทียบที่สาม
11	gnd	พื้น
12	อินพุตที่ไม่กลับด้าน 4	อินพุตที่ไม่กลับด้านของตัวเปรียบเทียบที่สี่
13	อินพุตกลับด้าน 4	อินพุตกลับด้านของตัวเปรียบเทียบที่สี่
14	เอาท์พุท 4	เอาต์พุตของตัวเปรียบเทียบที่สี่

การออกแบบวงจรด้วยตัวเปรียบเทียบ LM324

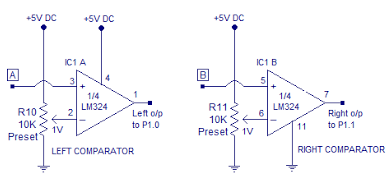

การออกแบบวงจรเปรียบเทียบแรงดันไฟฟ้าด้วยแอมพลิฟายเออร์ปฏิบัติการ LM324 ซึ่งต้องพิจารณาอย่างรอบคอบเกี่ยวกับส่วนประกอบและการกำหนดค่าโดยทั่วไปแล้วตัวต้านทาน 10K OHM สองตัวจะใช้เพื่อสร้างแรงดันอ้างอิงที่มีเสถียรภาพเพื่อให้มั่นใจว่าเอาต์พุตดิจิตอลที่แม่นยำและเชื่อถือได้อินพุต A และ B ซึ่งได้มาจากเอาต์พุตของเซ็นเซอร์บรรทัดนั้นยอดเยี่ยมสำหรับการรักษาความไวต่อการเปลี่ยนแปลงเงื่อนไขอินพุตตัวต้านทานช่วยให้แรงดันอ้างอิงมีเสถียรภาพทำให้ผู้เปรียบเทียบสามารถทำงานได้อย่างสม่ำเสมอแม้จะมีสัญญาณอินพุตที่ผันผวน

ในการตั้งค่านี้โหนด A และ B เชื่อมต่อกับอินพุตที่ไม่ได้กลับรายการของ LM324การกำหนดค่าที่ไม่ได้กลับรายการนี้จะขยายเฉพาะความแตกต่างของแรงดันไฟฟ้าบวกระหว่างอินพุตซึ่งเหมาะสำหรับแอปพลิเคชันที่ต้องการการส่งสัญญาณดิจิตอลที่แม่นยำและแตกต่างกันตัวเปรียบเทียบแต่ละตัวภายใน LM324 ต้องการการเชื่อมต่ออินพุตที่แม่นยำเพื่อให้ได้ประสิทธิภาพที่ดีที่สุดสัญญาณเอาต์พุตจากตัวเปรียบเทียบ LM324 เชื่อมโยงกับพอร์ตไมโครคอนโทรลเลอร์ทำให้การสื่อสารที่ราบรื่นระหว่างตัวเปรียบเทียบและไมโครคอนโทรลเลอร์การทำแผนที่ที่เหมาะสมของการเชื่อมต่อเหล่านี้ช่วยให้มั่นใจได้ว่าการประมวลผลข้อมูลที่มีประสิทธิภาพและประสิทธิภาพของระบบที่ไร้รอยต่อด้วยการกำกับเอาต์พุตอย่างรอบคอบไมโครคอนโทรลเลอร์สามารถทำการตัดสินใจเชิงตรรกะด้วยความแม่นยำอำนวยความสะดวกในการดำเนินงานที่น่าเชื่อถือและควบคุมได้อย่างดีในการใช้งานที่หลากหลาย

ตัวเปรียบเทียบ LM324 ทำงานอย่างไร?

ฟังก์ชั่นเปรียบเทียบ LM324 โดยใช้แอมพลิฟายเออร์ปฏิบัติการภายในสามตัวทำงานควบคู่กับส่วนประกอบเช่นตัวต้านทานและตัวเก็บประจุเพื่อสร้างระบบที่ตอบสนองการดำเนินการของมันขึ้นอยู่กับการเปรียบเทียบแรงดันไฟฟ้าที่ขั้วอินพุตเมื่อแรงดันไฟฟ้าที่ขั้วที่ไม่กลับด้านต่ำกว่าแรงดันไฟฟ้าที่เทอร์มินัลกลับด้านเอาต์พุตจะเปลี่ยนเป็นสถานะต่ำซึ่งบ่งชี้ว่าไม่มีการไหลของกระแสไฟฟ้าในทางกลับกันเมื่อแรงดันไฟฟ้าที่เทอร์มินัลที่ไม่ได้กลับด้านเหนือกว่าเทอร์มินัลกลับด้านเอาต์พุตจะเปลี่ยนไปสู่สถานะสูงพฤติกรรมนี้มีประโยชน์ในแอปพลิเคชันเช่นการประมวลผลสัญญาณซึ่งการตรวจจับและตอบสนองต่อการเปลี่ยนแปลงแรงดันไฟฟ้าเป็นสิ่งจำเป็นสำหรับการแสดงสถานะหรือเงื่อนไขที่แตกต่างกันข้อได้เปรียบของ LM324 คือเครือข่ายตัวต้านทานภายในในตัวซึ่งทำให้การออกแบบวงจรง่ายขึ้นโดยการขจัดความต้องการตัวต้านทานภายนอกเพื่อจัดการการเชื่อมต่อแหล่งจ่ายไฟคุณลักษณะนี้ช่วยลดความซับซ้อนของวงจรทำให้ LM324 เป็นตัวเลือกที่สะดวกในการค้นหาการออกแบบ PCBด้วยการสร้างความมั่นใจว่าประสิทธิภาพที่สอดคล้องกันในขณะที่ลดความท้าทายในการออกแบบตัวเปรียบเทียบ LM324 พิสูจน์ให้เห็นว่าเป็นส่วนประกอบที่หลากหลายและมีประสิทธิภาพสำหรับแอปพลิเคชันที่หลากหลาย

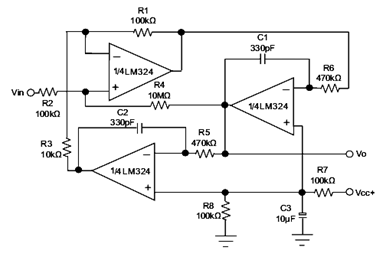

การทำงานของตัวเปรียบเทียบ LM324

คุณสมบัติของตัวเปรียบเทียบ LM324

•อัตราขยายแรงดันไฟฟ้า DC สูง: ได้รับ 100 เดซิเบลเพื่อให้มั่นใจว่าการขยายที่ยอดเยี่ยมสำหรับการประมวลผลสัญญาณที่แม่นยำ

•แบนด์วิดท์กว้าง: ทำงานได้อย่างมีประสิทธิภาพที่ 1 MHz เหมาะสำหรับการใช้งานที่หลากหลาย

•ช่วงแหล่งจ่ายไฟอเนกประสงค์: รองรับการดำเนินการจัดหาเดี่ยวจาก 3V ถึง 32V ทำให้สามารถใช้งานในสถานการณ์ที่หลากหลาย

•การทำงานที่มั่นคง: รักษาประสิทธิภาพที่สอดคล้องกันแม้จะมีความผันผวนของแรงดันไฟฟ้าซึ่งเหมาะสำหรับสภาพแวดล้อมที่มีพลังงานไม่แน่นอน

•แรงดันไฟฟ้าอินพุตที่แตกต่าง: ช่วยให้แรงดันไฟฟ้าอินพุตเท่ากับแรงดันไฟฟ้าซัพพลายรองรับการแกว่งเอาต์พุตที่ขยายตัวจาก 0V ถึง (V+ - 1.5V) เพื่อความแม่นยำมากขึ้น

•การใช้พลังงานต่ำ: เหมาะอย่างยิ่งสำหรับการออกแบบที่ประหยัดพลังงานทำให้สามารถรวมเข้ากับระบบพลังงานต่ำได้โดยไม่ส่งผลกระทบต่อประสิทธิภาพ

•ช่วงอินพุตและเอาต์พุตที่กว้าง: ให้ความยืดหยุ่นสำหรับการออกแบบวงจรที่หลากหลายเพิ่มความเข้ากันได้กับส่วนประกอบอื่น ๆ

ข้อดีของตัวเปรียบเทียบ LM324

ฟังก์ชั่นคู่

LM324 โดดเด่นสำหรับความสามารถในการทำหน้าที่เป็นทั้งตัวเปรียบเทียบและเครื่องขยายเสียงการดำเนินงานแสดงให้เห็นถึงความหลากหลายที่น่าประทับใจในการออกแบบวงจรอิเล็กทรอนิกส์บทบาทคู่นี้ช่วยให้วิศวกรสามารถใช้ LM324 เพื่อวัตถุประสงค์หลายอย่างภายในวงจรเดียวไม่จำเป็นต้องใช้ส่วนประกอบเพิ่มเติมด้วยการรวมฟังก์ชันเหล่านี้ในหนึ่ง IC ทำให้การออกแบบวงจรง่ายขึ้นลดจำนวนส่วนประกอบและความคล่องตัวในกระบวนการพัฒนาความยืดหยุ่นนี้เป็นประโยชน์ในโครงการที่ต้องการการสร้างต้นแบบอย่างรวดเร็วหรือการปรับการออกแบบบ่อยครั้งช่วยให้การจัดการทรัพยากรที่มีประสิทธิภาพและระยะเวลาการพัฒนาที่เร็วขึ้น

กำไรสูงสำหรับการใช้งานที่แม่นยำ

หนึ่งในจุดแข็งที่สำคัญของ LM324 คือการได้รับแรงดันไฟฟ้า DC สูงซึ่งทำให้มั่นใจได้ว่าประสิทธิภาพที่เชื่อถือได้ในระบบอิเล็กทรอนิกส์ที่ซับซ้อนกำไรที่สูงนี้ทำให้เหมาะสำหรับแอปพลิเคชันที่ต้องการความแม่นยำเนื่องจากช่วยเพิ่มการประมวลผลสัญญาณและปรับปรุงความแม่นยำของข้อมูลด้วยการรักษาความสมบูรณ์ของสัญญาณ LM324 ให้คุณภาพเอาต์พุตที่สอดคล้องกันทำให้เป็นตัวเลือกที่เชื่อถือได้สำหรับทั้งแอพพลิเคชั่นทั่วไปและแอพพลิเคชั่นอิเล็กทรอนิกส์ขั้นสูง

การออกแบบที่แข็งแกร่งและยืดหยุ่น

LM324 ได้รับการออกแบบทางวิศวกรรมด้วยโครงสร้างที่ทนทานซึ่งทำให้มั่นใจได้ว่าการทำงานที่มั่นคงภายใต้สภาพแวดล้อมที่หลากหลายความยืดหยุ่นและการปรับตัวทำให้เหมาะสำหรับการใช้งานในการตั้งค่าที่หลากหลายตั้งแต่โครงการอิเล็กทรอนิกส์มาตรฐานไปจนถึงระบบที่มีประสิทธิภาพสูงการออกแบบที่แข็งแกร่งนี้ช่วยให้สามารถพึ่งพา LM324 สำหรับผลลัพธ์ที่สอดคล้องกันแม้ในสภาวะที่ท้าทายทำให้บทบาทของมันเป็นส่วนประกอบที่หลากหลายและน่าเชื่อถือในอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่

แอปพลิเคชันของตัวเปรียบเทียบ LM324

ระบบที่ใช้เซ็นเซอร์และหุ่นยนต์

ตัวเปรียบเทียบ LM324 ถูกนำมาใช้อย่างกว้างขวางในการใช้งานที่ขับเคลื่อนด้วยเซ็นเซอร์เช่นหุ่นยนต์ที่ตามมาความสามารถในการประมวลผลข้อมูลเซ็นเซอร์ด้วยความแม่นยำทำให้ดีสำหรับระบบอิสระความยืดหยุ่นของ LM324 ในการจัดการแรงดันไฟฟ้าอินพุตและการทำงานที่มั่นคงช่วยให้มั่นใจได้ว่าประสิทธิภาพที่เชื่อถือได้ทำให้เป็นตัวเลือกที่เหมาะสำหรับการตั้งค่าหุ่นยนต์และการตรวจสอบด้านสิ่งแวดล้อม

การประมวลผลสัญญาณและวงจรออสซิลเลเตอร์

LM324 มีบทบาทในงานประมวลผลสัญญาณการใช้งานในออสซิลเลเตอร์ช่วยให้การสร้างความถี่ที่แม่นยำสำหรับระบบการสื่อสารและเทคโนโลยีที่ใช้สัญญาณอื่น ๆฟังก์ชั่น LM324 อย่างมีประสิทธิภาพเป็นเครื่องขยายเสียงเพิ่มสัญญาณเสียงและภาพสำหรับแอพพลิเคชั่นมัลติมีเดียคุณภาพสูง

การสร้างต้นแบบและการใช้งานด้านการศึกษา

วิศวกรใช้ LM324 บ่อยครั้งในระหว่างการสร้างต้นแบบเนื่องจากความสามารถในการจ่ายความน่าเชื่อถือและความสะดวกในการใช้งานประสิทธิภาพที่สอดคล้องกันช่วยให้การทดลองกับการออกแบบวงจรนวัตกรรมทำให้เป็นที่ชื่นชอบในสภาพแวดล้อมการวิจัยและการพัฒนาในทำนองเดียวกันฟังก์ชั่นที่ตรงไปตรงมาทำให้เป็นเครื่องมือการสอนที่มีค่าสำหรับนักเรียนที่เรียนรู้เกี่ยวกับตัวเปรียบเทียบและเครื่องขยายเสียง

อุปกรณ์อิเล็กทรอนิกส์ทั่วไป

LM324 มักจะรวมอยู่ในการออกแบบอิเล็กทรอนิกส์มาตรฐานเช่นวงจรเรียงกระแสและแอมป์อเนกประสงค์ทั่วไปความเก่งกาจของมันช่วยให้สามารถรวมเข้ากับวงจรที่ต้องการความแม่นยำและความเสถียรได้อย่างราบรื่น
