โปรเซสเซอร์ MC9328MX21CVM: คุณสมบัติข้อมูลจำเพาะแอปพลิเคชันและทางเลือกอื่น

ในบทความนี้คุณจะได้เรียนรู้เกี่ยวกับ MC9328MX21CVM ซึ่งเป็นโปรเซสเซอร์จากตระกูล I.MX21เราจะข้ามสิ่งที่เป็นคุณสมบัติที่นำเสนอและวิธีการทำงานกับฟังก์ชั่นมัลติมีเดียหน่วยความจำและการแสดงผลนอกจากนี้คุณยังจะเห็นแผนภาพบล็อกข้อมูลจำเพาะแอปพลิเคชันและกระบวนการเขียนโปรแกรมทีละขั้นตอนในตอนท้ายคุณจะเข้าใจว่ามีการใช้ชิปนี้ข้อดีและข้อเสียของมันและตัวเลือกใดที่คุณมีหากคุณกำลังมองหาชิ้นส่วนที่คล้ายกัน

แคตตาล็อก

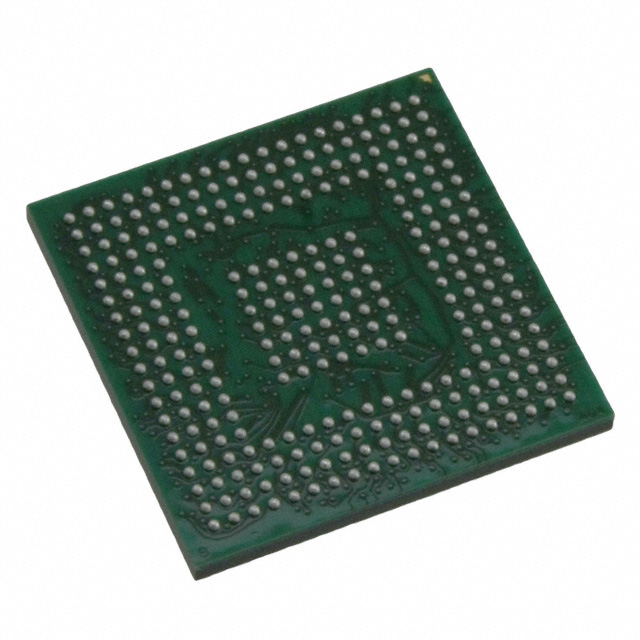

MC9328MX21CVM คืออะไร?

ที่ MC9328MX21CVM เป็นสมาชิกของตระกูลไมโครโปรเซสเซอร์ I.MX21 ที่พัฒนาโดย Freescale Semiconductor ซึ่งปัจจุบันเป็นส่วนหนึ่งของ NXPสร้างขึ้นรอบ ๆ ARM926EJ-S Core ที่ทำงานได้ถึง 266 MHz อุปกรณ์นี้ได้รับการออกแบบมาเพื่อส่งมอบการประมวลผลที่มีประสิทธิภาพสำหรับมัลติมีเดียและแอพพลิเคชั่นฝังตัวตระกูล I.MX21 ที่กว้างขึ้นแบ่งปันสถาปัตยกรรมหลักเดียวกัน แต่มีหลายตัวแปรเพื่อตอบสนองความต้องการที่แตกต่างกันโดยมีความแตกต่างในมิติของบรรจุภัณฑ์เกรดความร้อนและตัวเลือกการปฏิบัติตามกฎระเบียบรูปแบบเหล่านี้อนุญาตให้ปรับสมดุลค่าใช้จ่ายประสิทธิภาพและความต้องการฟอร์มแฟคเตอร์ในขณะที่รักษาความเข้ากันได้ของซอฟต์แวร์ในซีรีส์

กำลังมองหา MC9328MX21CVM?ติดต่อเราเพื่อตรวจสอบหุ้นปัจจุบันเวลารอคอยและราคา

MC9328MX21CVM CAD รุ่น

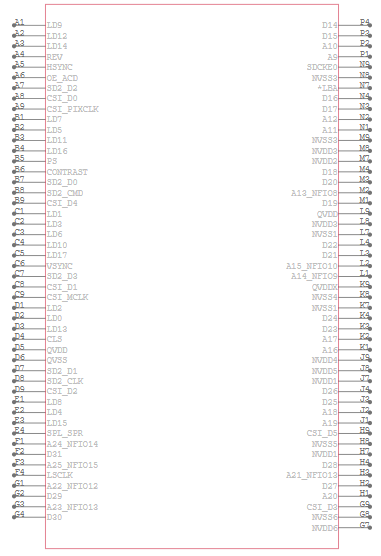

สัญลักษณ์ MC9328MX21CVM

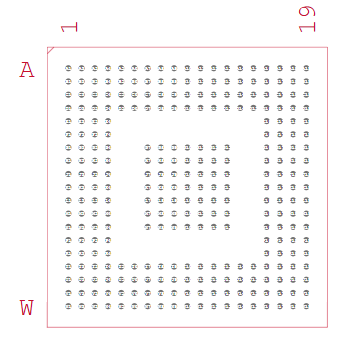

MC9328MX21CVM footprint

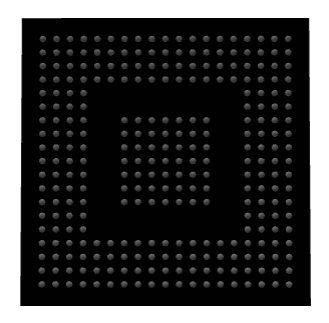

รุ่น MC9328MX21CVM 3D

คุณสมบัติ MC9328MX21CVM

- แกนโปรเซสเซอร์ ARM926EJ-S

MC9328MX21CVM ใช้พลังงานจากแกน ARM926EJ-S ที่ทำงานได้สูงสุด 266 MHz ให้ความสมดุลของประสิทธิภาพและการใช้พลังงานต่ำรองรับชุดคำสั่งขั้นสูงรวมถึงการเร่งความเร็ว Java ทำให้เหมาะสำหรับแอปพลิเคชันมัลติมีเดียและแอปพลิเคชันฝังตัว

- แคชบนชิป

มันรวมแคชคำสั่ง 16 kb และแคชข้อมูล 16 kbสิ่งเหล่านี้ช่วยปรับปรุงความเร็วในการดำเนินการและประสิทธิภาพโดยลดความจำเป็นในการเข้าถึงหน่วยความจำภายนอกบ่อยครั้ง

- เพิ่มความเร่งมัลติมีเดีย (EMMA)

อุปกรณ์นี้รวมถึงการเร่งความเร็ววิดีโอที่ใช้ฮาร์ดแวร์ทำให้สามารถเล่นรูปแบบได้อย่างราบรื่นเช่น MPEG-4 ที่ความละเอียด QVGA และ 30 เฟรมต่อวินาทีสิ่งนี้จะช่วยลดภาระ CPU และปรับปรุงประสิทธิภาพมัลติมีเดียโดยรวม

- การสนับสนุนการแสดงผลขั้นสูง

มันมีคอนโทรลเลอร์ LCD ในตัวคอนโทรลเลอร์ LCD อัจฉริยะและอินเตอร์เฟสเซ็นเซอร์ CMOSโมดูลเหล่านี้ช่วยให้สามารถจัดการจอแสดงผลกราฟิกและอินพุตกล้องได้อย่างราบรื่นสำหรับอุปกรณ์พกพา

- อินเทอร์เฟซหน่วยความจำที่ยืดหยุ่น

โปรเซสเซอร์รองรับ SDRAM, NAND Flash พร้อม ECC, PCMCIA/CompactFlash และโมดูลอินเตอร์เฟสภายนอกทั่วไป (EIM)ความยืดหยุ่นนี้ทำให้ง่ายต่อการรวมเข้ากับประเภทที่เก็บข้อมูลที่แตกต่างกันในระบบฝังตัว

- ตัวเลือกการเชื่อมต่อที่หลากหลาย

มันมีหลายอินเทอร์เฟซรวมถึง USB on-the-go, UARTS, SPI, I²C, SSI/I²Sสำหรับเสียงและคอนโทรลเลอร์ 1 สายด้วยสล็อต MMC/SD คู่และการสนับสนุน IRDA สามารถจัดการการสื่อสารแบบมีสายและไร้สาย

- การควบคุมระบบและเวลา

อุปกรณ์รวมตัวจับเวลาโมดูล PWM ตัวจับเวลานาฬิกาจับเวลาและนาฬิกาสิ่งเหล่านี้ทำให้มั่นใจได้ว่าเวลาที่แม่นยำการควบคุมพลังงานและความมั่นคงของระบบในการทำงานระยะยาว

- การทำงานต่ำ

MC9328MX21CVM ได้รับการออกแบบด้วยการจัดการพลังงานขั้นสูงรองรับโหมดการใช้งานการนอนหลับและโหมดสแตนด์บายมันใช้เวลาเพียงประมาณ 120 mA ในระหว่างการทำงานเต็มรูปแบบและน้อยกว่า 1 mA ในสแตนด์บายยืดอายุการใช้งานแบตเตอรี่ในระบบพกพา

- ความน่าเชื่อถือระดับอุตสาหกรรม

บรรจุใน MAPBGA 289 พินมันทำงานในช่วงอุณหภูมิอุตสาหกรรมที่กว้าง (–40 ° C ถึง +85 ° C)นอกจากนี้ยังมีคุณสมบัติตรงตามคุณสมบัติ AEC-Q100 เพื่อให้มั่นใจถึงความทนทานในสภาพแวดล้อมที่รุนแรง

- การดีบักแบบบูรณาการและการสนับสนุน DMA

โปรเซสเซอร์รวมถึงอินเทอร์เฟซดีบัก JTAG และคอนโทรลเลอร์การเข้าถึงหน่วยความจำโดยตรง (DMA)คุณสมบัติเหล่านี้ปรับปรุงการพัฒนาซอฟต์แวร์และปรับปรุงประสิทธิภาพการถ่ายโอนข้อมูลในแอปพลิเคชันที่ฝังตัว

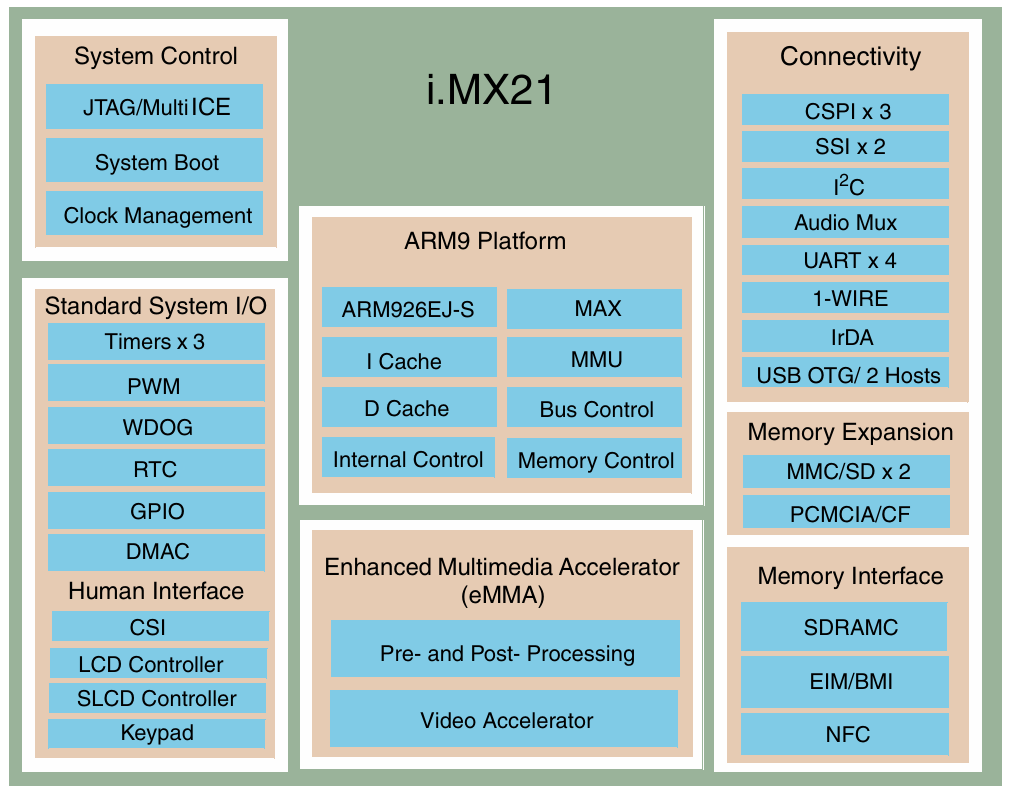

I.MX21 บล็อกไดอะแกรม

ไดอะแกรมบล็อก I.MX21 ของ MC9328MX21CVM แสดงให้เห็นว่าชิปถูกสร้างขึ้นอย่างไรและฟังก์ชั่นที่รองรับตรงกลางคือโปรเซสเซอร์ ARM926EJ-S พร้อมคำแนะนำในตัวและแคชข้อมูลในตัวซึ่งเรียกใช้โปรแกรมหลักบล็อกควบคุมระบบจัดการการสตาร์ทอัพการสร้างนาฬิกาและการดีบักในขณะที่บล็อก I/O มาตรฐานให้ตัวจับเวลา, สุนัขเฝ้าบ้าน, PWM, GPIO และคอนโทรลเลอร์ DMA สำหรับงานระบบพื้นฐานคุณลักษณะอินเทอร์เฟซของมนุษย์เช่นคอนโทรลเลอร์ LCD/SLCD, อินเทอร์เฟซกล้อง (CSI) และการรองรับปุ่มกดให้ชิปเชื่อมต่อโดยตรงกับหน้าจอและอุปกรณ์อินพุต

สำหรับมัลติมีเดีย EMMA Accelerator จัดการการเล่นวิดีโอและการประมวลผลลดปริมาณงานใน CPUการเชื่อมต่อยังแข็งแกร่งด้วย USB OTG, UART, SPI, I²C, IRDA, 1-wire และอินเทอร์เฟซเสียงสำหรับการเชื่อมโยงกับอุปกรณ์ต่อพ่วงและอุปกรณ์ภายนอกในด้านหน่วยความจำชิปทำงานร่วมกับ SDRAM, NAND Flash, PCMCIA/CF และ MMC/SD Cards ซึ่งให้การขยายพื้นที่เก็บข้อมูลที่ยืดหยุ่นพรึบ I.MX21 รวมการประมวลผลมัลติมีเดียการเชื่อมต่อและการรองรับหน่วยความจำไว้ในแพลตฟอร์มที่มีประสิทธิภาพสำหรับแอปพลิเคชันที่ฝังตัว

สถาปัตยกรรมมัลติมีเดียเร่งความเร็ว (EMMA)

Multimedia Accelerator (EMMA) ใน MC9328MX21CVM ถูกสร้างขึ้นเพื่อเร่งงานวิดีโอและภาพเพื่อเพิ่มความเร็วในการทำงานของวิดีโอเพื่อให้แกนแขนหลักไม่ได้รับการโอเวอร์โหลดตารางค้นหา (LUT) เป็นที่ที่ข้อมูลอินพุตถูกประมวลผลในขณะที่โซ่พกพาและน้ำตกช่วยจัดการการดำเนินการทางคณิตศาสตร์และตรรกะในหลายขั้นตอนสิ่งนี้ช่วยให้ชิปสามารถประมวลผลพิกเซลและข้อมูลมัลติมีเดียได้เร็วขึ้นการลงทะเบียนที่ตั้งโปรแกรมได้จะจัดเก็บผลลัพธ์ชั่วคราวและทำงานกับนาฬิการะบบในขณะที่ตรรกะที่ชัดเจน/ล่วงหน้าทำให้แน่ใจว่าระบบสามารถรีเซ็ตหรือเริ่มต้นได้อย่างเหมาะสมบล็อกการเลือกนาฬิกาช่วยให้ระบบเลือกแหล่งเวลาที่เหมาะสมสำหรับฟังก์ชั่นมัลติมีเดียในที่สุดเอาต์พุตสามารถไปที่การเชื่อมต่อระหว่าง Fasttrack สำหรับการถ่ายโอนความเร็วสูงหรือการเชื่อมต่อระหว่างท้องถิ่นสำหรับการใช้วงจรใกล้เคียงพรึบเอ็มม่าทำให้การเล่นวิดีโอการเข้ารหัสและการประมวลผลภาพเร็วขึ้นและมีประสิทธิภาพมากขึ้นประหยัดพลังงานสำหรับแอปพลิเคชันที่ฝังตัว

ข้อมูลจำเพาะ MC9328MX21CVM

พิมพ์	พารามิเตอร์
ผู้ผลิต	NXP USA Inc./ Freescale เซมิคอนดักเตอร์
ชุด	I.MX21
การบรรจุหีบห่อ	ถาด
สถานะชิ้นส่วน	ล้าสมัย
โปรเซสเซอร์หลัก	ARM926EJ-S
จำนวนแกน/ความกว้างของบัส	1 core, 32 บิต
ความเร็ว	266 MHz
ตัวควบคุมราม	sdram
การเร่งความเร็วกราฟิก	เลขที่
คอนโทรลเลอร์แสดงและอินเตอร์เฟส	ปุ่มกด, LCD
USB	USB 1.x (2)
แรงดันไฟฟ้า - I/O	1.8 V, 3.0 V
อุณหภูมิการทำงาน	-40 ° C ~ 85 ° C (TA)
ประเภทการติดตั้ง	ติดตั้งพื้นผิว
แพ็คเกจ / เคส	289-lfbga
แพ็คเกจอุปกรณ์ซัพพลายเออร์	289-PBGA (17 × 17)
อินเทอร์เฟซเพิ่มเติม	1-wire, I²C, I²S, SPI, SSI, MMC/SD, UART
หมายเลขผลิตภัณฑ์พื้นฐาน	MC9328MX21

แอปพลิเคชัน MC9328MX21CVM

1. อุปกรณ์มัลติมีเดียแบบพกพา

MC9328MX21CVM เหมาะสำหรับผลิตภัณฑ์มัลติมีเดียแบบพกพาเช่นเครื่องเล่น MP3, PDA แบบพกพาและกล้องดิจิตอลตัวเร่งความเร็วมัลติมีเดียในตัว (EMMA) ช่วยให้การเล่นวิดีโอที่ราบรื่นและการประมวลผลเสียงโดยไม่ต้องโหลด CPU อย่างหนักการผสมผสานระหว่างประสิทธิภาพและการใช้พลังงานต่ำทำให้อายุการใช้งานแบตเตอรี่ทำให้เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคในระหว่างการเดินทาง

2. สมาร์ทโฟนและอุปกรณ์ส่งข้อความ

ด้วยการรองรับการแสดง LCD อินเทอร์เฟซกล้องและตัวเลือกการเชื่อมต่อที่หลากหลายโปรเซสเซอร์เป็นตัวเลือกที่แข็งแกร่งสำหรับสมาร์ทโฟนและอุปกรณ์ส่งข้อความช่วยให้การเล่นวิดีโอการสตรีมเสียงและการจัดการพื้นที่เก็บข้อมูลที่มีประสิทธิภาพซึ่งเหมาะสำหรับการสื่อสารบนมือถือการออกแบบที่ใช้พลังงานต่ำทำให้อุปกรณ์เหล่านี้ยังคงมีน้ำหนักเบาตอบสนองและเป็นมิตรกับแบตเตอรี่

3. อุปกรณ์อิเล็กทรอนิกส์และอุปกรณ์เว็บ

MC9328MX21CVM ให้การผสมผสานที่สมดุลระหว่างการเชื่อมต่อการขยายหน่วยความจำและการสนับสนุนมัลติมีเดียสำหรับผลิตภัณฑ์เช่นเว็บเบราว์เซอร์แบบพกพาผู้สื่อสารไร้สายและอุปกรณ์โต้ตอบการสนับสนุน USB OTG, MMC/SD และอินเทอร์เฟซเครือข่ายให้ความยืดหยุ่นในการสร้างอุปกรณ์ที่เชื่อมต่อคุณสมบัติเหล่านี้ทำให้น่าสนใจสำหรับผลิตภัณฑ์ที่มีความอ่อนไหวต่อต้นทุนซึ่งยังคงต้องใช้ฟังก์ชั่นที่หลากหลาย

4. แอพพลิเคชั่นอุตสาหกรรมและยานยนต์

ด้วยช่วงอุณหภูมิระดับอุตสาหกรรมและความน่าเชื่อถือที่แข็งแกร่ง MC9328MX21CVM ยังสามารถใช้ในระบบอุตสาหกรรมและยานยนต์ที่ฝังตัวรองรับการแสดงผลกราฟิกการบันทึกข้อมูลและการควบคุมอินเทอร์เฟซในสภาพแวดล้อมที่จำเป็นต้องใช้การดำเนินการที่ทนทานประสิทธิภาพการใช้พลังงานและอินเทอร์เฟซ I/O หลายตัวช่วยให้สามารถรวมเข้ากับระบบสาระบันเทิงยานพาหนะได้อย่างง่ายดายหน่วยควบคุมหรือเครื่องมืออุตสาหกรรมแบบพกพา

5. ระบบวิดีโอและการเฝ้าระวัง

การเร่งความเร็วฮาร์ดแวร์ของโปรเซสเซอร์และอินเทอร์เฟซเซ็นเซอร์กล้องทำให้เหมาะสำหรับการจับภาพวิดีโอและระบบการเล่นต่ำสามารถจัดการกับการเข้ารหัสวิดีโอและถอดรหัสงานในขณะที่ให้ความสามารถในการจัดเก็บและการแสดงผลสิ่งนี้ทำให้มีค่าในการเฝ้าระวังวิดีโอระดับเริ่มต้นหรืออุปกรณ์ตรวจสอบที่ประสิทธิภาพการใช้พลังงานและขนาดกะทัดรัดเป็นกุญแจสำคัญ

MC9328MX21CVM ชิ้นส่วนที่คล้ายกัน

ข้อกำหนด	MC9328MX21CVM	MC9328MX21CVK	MC9328MX21VM	MC9328MX21VK	MC9328MX21DVM	MC9328MX21DVK
แกนประมวลผล	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz
แคชบนชิป	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache
การสนับสนุนมัลติมีเดีย	EMMA (MPEG-4, Video Accel.), LCDC, CSI	EMMA (MPEG-4, Video Accel.), LCDC, CSI	EMMA (MPEG-4, Video Accel.), LCDC, CSI	EMMA (MPEG-4, Video Accel.), LCDC, CSI	EMMA (MPEG-4, Video Accel.), LCDC, CSI	EMMA (MPEG-4, Video Accel.), LCDC, CSI
อินเทอร์เฟซหน่วยความจำ	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD
การเชื่อมต่อ	USB OTG, UARTS, SPI, I²C, SSI/I²S, Irda, 1-wire	USB OTG, UARTS, SPI, I²C, SSI/I²S, Irda, 1-wire	USB OTG, UARTS, SPI, I²C, SSI/I²S, Irda, 1-wire	USB OTG, UARTS, SPI, I²C, SSI/I²S, Irda, 1-wire	USB OTG, UARTS, SPI, I²C, SSI/I²S, Irda, 1-wire	USB OTG, UARTS, SPI, I²C, SSI/I²S, Irda, 1-wire
ประเภทแพ็คเกจ	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289
สนาม / ขนาด	0.8 มม. / 17 × 17 มม.	0.65 มม. / 14 × 14 มม.	0.8 มม. / 17 × 17 มม.	0.65 มม. / 14 × 14 มม.	0.8 มม. / 17 × 17 มม.	0.65 มม. / 14 × 14 มม.
ช่วงอุณหภูมิ	–40 ° C ถึง +85 ° C	–40 ° C ถึง +85 ° C	0 ° C ถึง +70 ° C	0 ° C ถึง +70 ° C	–30 ° C ถึง +70 ° C	–30 ° C ถึง +70 ° C
ระดับ	ทางอุตสาหกรรม	ทางอุตสาหกรรม	ทางการค้า	ทางการค้า	ซึ่งขยายออกไป	ซึ่งขยายออกไป
สถานะวงจรชีวิต	ล้าสมัย	ล้าสมัย	ล้าสมัย	ล้าสมัย	ล้าสมัย	ล้าสมัย

ขั้นตอนการเขียนโปรแกรม MC9328MX21CVM

ก่อนที่จะเขียนโปรแกรม MC9328MX21CVM เป็นสิ่งสำคัญที่จะต้องเข้าใจว่าโปรเซสเซอร์นี้เป็นส่วนหนึ่งของตระกูล I.MX21 ที่ออกแบบด้วยการผสมผสานของมัลติมีเดียหน่วยความจำและคุณสมบัติการเชื่อมต่อการเขียนโปรแกรมเกี่ยวข้องกับการเริ่มต้นฮาร์ดแวร์และการกำหนดค่าซอฟต์แวร์เพื่อให้แน่ใจว่าการทำงานของระบบที่มีความเสถียรและมีประสิทธิภาพ

1. เอกสารอ้างอิง

ขั้นตอนแรกคือการตรวจสอบแผ่นข้อมูลและคู่มืออ้างอิงสำหรับ MC9328MX21CVMเอกสารเหล่านี้ให้รายละเอียดเกี่ยวกับแผนที่ลงทะเบียนการตั้งค่านาฬิกาฟังก์ชั่น PIN และโหมดบูตหากไม่มีสิ่งนี้การกำหนดค่าผิดพลาดในขั้นตอนต่อไปอาจทำให้เกิดความล้มเหลวในการเริ่มต้นหรือประสิทธิภาพที่ไม่เสถียร

2. การกำหนดค่าฮาร์ดแวร์และการบูต

ถัดไปกำหนดค่าแหล่งจ่ายไฟอินพุตนาฬิกาและรีเซ็ตวงจรตามข้อกำหนดของอุปกรณ์พินการกำหนดค่าการบูตกำหนดว่าโปรเซสเซอร์จะโหลดรหัสเริ่มต้นได้อย่างไรไม่ว่าจะมาจาก Flash, Nand Flash หรือแหล่งอนุกรมการตั้งค่าที่ถูกต้องในขั้นตอนนี้ทำให้มั่นใจได้ว่า CPU มีเส้นทางการดำเนินการที่ถูกต้องหลังจากรีเซ็ต

3. PIN multiplexing (การตั้งค่า I/O)

MC9328MX21CVM ใช้พินแบบมัลติเพล็กซ์ซึ่งหมายความว่าหนึ่งพินสามารถให้บริการหลายฟังก์ชั่นผ่านฟังก์ชั่นการลงทะเบียนควบคุมมัลติเพล็กซิ่ง (FMCR) คุณกำหนดพินให้กับอุปกรณ์ต่อพ่วงเช่น UART, SPI หรือ LCDการกำหนดค่า I/O ที่เหมาะสมเป็นสิ่งสำคัญสำหรับอุปกรณ์ต่อพ่วงในการสื่อสารตามที่คาดไว้

4. การเริ่มต้นนาฬิกาและตัวจับเวลา

โปรเซสเซอร์ต้องการแหล่งนาฬิกาสำหรับแกนกลางอุปกรณ์ต่อพ่วงและโมดูลมัลติมีเดียการตั้งค่าโมดูลการสร้างนาฬิกาช่วยให้มั่นใจได้ว่าแต่ละระบบย่อยจะทำงานด้วยความเร็วที่ถูกต้องตัวจับเวลาและสุนัขเฝ้าบ้านสามารถเปิดใช้งานเพื่อให้เวลาระบบและความปลอดภัย

5. การกำหนดค่าหน่วยความจำ

หน่วยความจำภายนอกเช่น SDRAM, NAND Flash หรือ MMC/SD จะต้องเริ่มต้นด้วยเวลาที่เหมาะสมและสัญญาณควบคุมโปรเซสเซอร์สนับสนุนการแก้ไขข้อผิดพลาด (ECC) สำหรับ NAND เพื่อปรับปรุงความน่าเชื่อถือการตั้งค่าหน่วยความจำที่ถูกต้องช่วยให้ระบบสามารถโหลดและจัดเก็บรหัสหรือข้อมูลได้อย่างมีประสิทธิภาพ

6. การเริ่มต้นอุปกรณ์ต่อพ่วง

หลังจากหน่วยความจำเปิดใช้งานและกำหนดค่าอุปกรณ์ต่อพ่วงมาตรฐานเช่น UARTS, USB OTG, I²Cและอินเทอร์เฟซเสียงแต่ละโมดูลจะถูกควบคุมผ่านการลงทะเบียนเฉพาะซึ่งมีอัตราการรับส่งข้อมูลโหมดการถ่ายโอนและการตั้งค่าอินเตอร์รัปต์ขั้นตอนนี้ช่วยให้ระบบสามารถเชื่อมต่อและโต้ตอบกับอุปกรณ์ภายนอก

7. การโหลด bootloader หรือ OS

เมื่อฮาร์ดแวร์มีความเสถียรให้โหลด bootloader หรือระบบปฏิบัติการลงใน SDRAM หรือ Flashbootloader ตั้งค่าสภาพแวดล้อมการดำเนินการและชี้ตัวนับโปรแกรมไปยังที่อยู่ที่ถูกต้องณ จุดนี้โปรเซสเซอร์สามารถเริ่มเรียกใช้แอปพลิเคชันระดับผู้ใช้

8. การกำหนดค่าตัวเร่งความเร็วมัลติมีเดีย

หากจำเป็นต้องใช้ฟังก์ชั่นมัลติมีเดียต้องมีการกำหนดค่ามัลติมีเดียเร่งความเร็ว (EMMA) และตัวควบคุม LCD/CSIบล็อกฮาร์ดแวร์เหล่านี้จัดการการเล่นวิดีโอการจับภาพและแสดงการอัปเดตการใช้งานการประมวลผลหนักจาก CPU และปรับปรุงประสิทธิภาพ

9. การดีบักและการตรวจสอบ

ด้วยการทำงานของแกนและอุปกรณ์ต่อพ่วงให้ใช้ JTAG หรือเครื่องมือการดีบักที่คล้ายกันเพื่อทดสอบระบบตรวจสอบว่าหน่วยความจำอ่าน/เขียนเอาต์พุตอุปกรณ์ต่อพ่วงและฟังก์ชั่นมัลติมีเดียทำงานตามที่ตั้งใจไว้การดีบักในขั้นตอนนี้ช่วยให้มั่นใจได้ถึงความมั่นคงก่อนที่จะนำไปใช้ในแอปพลิเคชัน

10. การเพิ่มประสิทธิภาพพลังงานและประสิทธิภาพ

ในที่สุดกำหนดค่าโหมดพลังงานต่ำและเปิดใช้งาน Watchdog เพื่อความปลอดภัยของระบบการใช้ตัวควบคุม DMA สำหรับการถ่ายโอนข้อมูลยังช่วยลดภาระ CPU และเพิ่มประสิทธิภาพการเพิ่มประสิทธิภาพทั้งพลังงานและประสิทธิภาพช่วยยืดอายุการใช้งานแบตเตอรี่ในแอปพลิเคชันแบบพกพาในขณะที่รักษาระบบให้ตอบสนอง

MC9328MX21CVM ข้อดีและข้อเสีย

ข้อดี

•การจัดการ LCD ที่มีประสิทธิภาพด้วยการรีเฟรชอัจฉริยะช่วยประหยัดพลังงาน

•กล้องช่วยฮาร์ดแวร์และการประมวลผลวิดีโอช่วยลดการโหลด CPU

•รองรับหน่วยความจำ NAND + SDRAM ที่ประหยัดต้นทุน

•การรวม SOC ที่มีความสมดุลของมัลติมีเดียหน่วยความจำและ I/O

•การใช้พลังงานต่ำเหมาะสำหรับอุปกรณ์พกพา

ข้อเสีย

•ใช้ ARM9 CORE รุ่นเก่าประสิทธิภาพที่ จำกัด ตามมาตรฐานของวันนี้

•การสนับสนุนซอฟต์แวร์และระบบนิเวศที่ทันสมัย ​​จำกัด

•ไม่มีความสามารถในการปรับขนาดได้ด้วยคุณสมบัติขั้นสูงเช่น Multi-core หรือ GPU

•อุปกรณ์ล้าสมัยยากต่อการออกแบบใหม่

•การพิสูจน์ในอนาคตน้อยลงสำหรับการพัฒนาผลิตภัณฑ์ระยะยาว

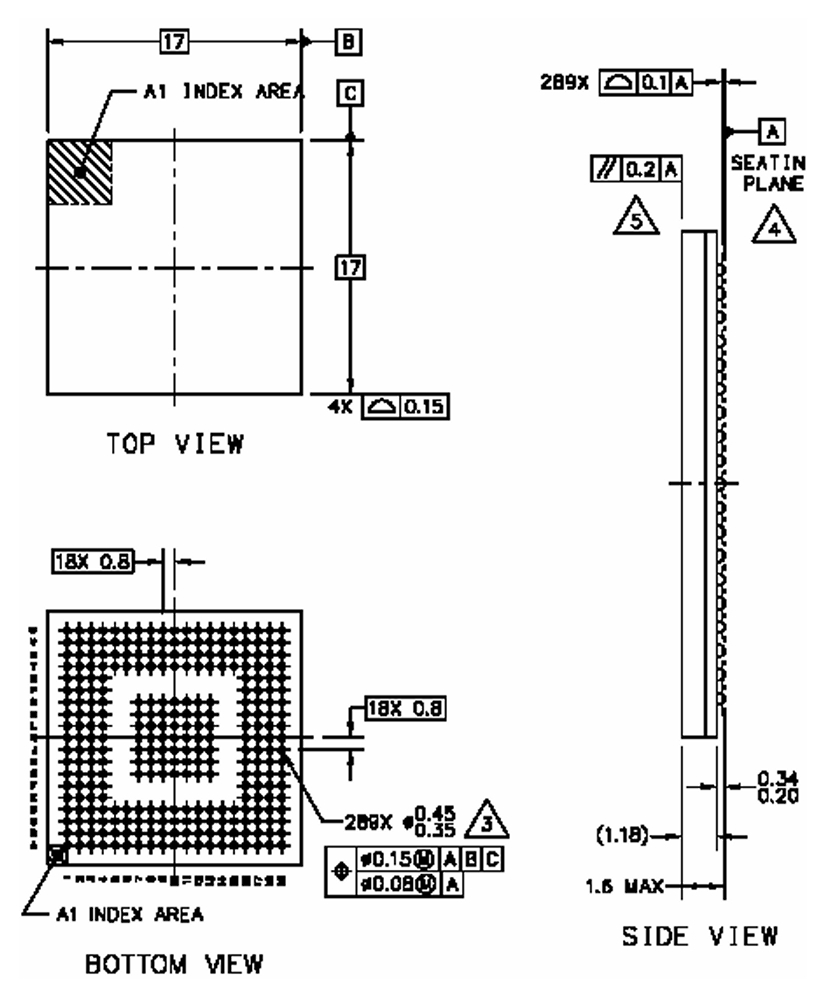

MC9328MX21CVM ขนาดบรรจุภัณฑ์

พิมพ์	พารามิเตอร์
ประเภทแพ็คเกจ	LFBGA (BGA ที่ดีโปรไฟล์ต่ำ)
ขนาดร่างกาย (L × W)	17 มม. × 17 มม.
สนามบอล	0.8 มม.
จำนวนลูกบอล	289
เส้นผ่าศูนย์กลางลูก	0.35 มม. - 0.45 มม.
ความสูงของแพ็คเกจโดยรวม	1.6 มม. (สูงสุด)
ความสูงของที่นั่ง	0.20 มม. - 0.34 มม.
เครื่องหมายดัชนี (มุม A1)	ตัวบ่งชี้การปฐมนิเทศ PIN 1
เค้าโครงลูกบอล	กริด 18 × 18 พร้อมโมฆะกลาง
ประเภทการติดตั้ง	ติดตั้งพื้นผิว

ผู้ผลิต MC9328MX21CVM

MC9328MX21CVM ได้รับการพัฒนาและผลิตโดยเดิม เซมิคอนดักเตอร์อิสระบริษัท ที่มีความเชี่ยวชาญในการใช้โปรเซสเซอร์และโซลูชั่นระบบบนชิปในปี 2558 Freescale ได้รับการซื้อโดย NXP Semiconductors ผู้นำระดับโลกในการเชื่อมต่อที่ปลอดภัยและเทคโนโลยีการประมวลผลแบบฝังที่มีสำนักงานใหญ่ในเนเธอร์แลนด์วันนี้, NXP เป็นผู้ผลิตอย่างเป็นทางการและผู้ดูแลของตระกูล I.MX21 รวมถึง MC9328MX21CVM และจัดทำเอกสารทางเทคนิคทั้งหมดแผ่นข้อมูลและการสนับสนุนมรดกสำหรับอุปกรณ์นี้ในขณะที่ส่วนนี้ล้าสมัย NXP ยังคงรักษาข้อมูลผลิตภัณฑ์สำหรับลูกค้าระยะยาวและนำนักออกแบบไปยังตระกูล I.MX รุ่นใหม่เพื่อทดแทน

บทสรุป

MC9328MX21CVM ผสมผสานการรองรับ ARM9 Core วิดีโอและจอแสดงผลความยืดหยุ่นของหน่วยความจำและตัวเลือกการเชื่อมต่อมากมายเพื่อให้ประสิทธิภาพที่เชื่อถือได้ด้วยการใช้พลังงานต่ำสามารถตั้งโปรแกรมได้ในขั้นตอนที่ชัดเจนตั้งแต่การตั้งค่าพลังงานและการตั้งค่า PIN ไปจนถึงหน่วยความจำอุปกรณ์ต่อพ่วงมัลติมีเดียและการทดสอบระบบจุดแข็งของมันคือประสิทธิภาพการใช้พลังงานการจัดการมัลติมีเดียและการสนับสนุน I/O ที่กว้างในขณะที่ขีด จำกัด ของมันเป็นแกนกลางที่เก่ากว่าและการรองรับซอฟต์แวร์ที่ทันสมัยน้อยกว่าแม้ว่าตอนนี้จะล้าสมัย แต่ก็ยังมีประโยชน์สำหรับการบำรุงรักษาระบบเก่าและ NXP ให้คำแนะนำสำหรับการย้ายไปยังโปรเซสเซอร์ i.MX รุ่นใหม่

PDF แผ่นข้อมูล

ข้อมูล MC9328MX21CVM:

MC9328MX21 ผลิตภัณฑ์สรุป PDF
