TMS320C6421ZWT5 ภาพรวม DSP: คุณสมบัติทางเลือกข้อมูลจำเพาะและแอปพลิเคชัน

ในบทความนี้คุณจะได้เรียนรู้เกี่ยวกับ TMS320C6421ZWT5 ซึ่งเป็นตัวประมวลผลสัญญาณดิจิตอล (DSP) ที่ทำโดย Texas Instrumentsเราจะเดินผ่านสิ่งที่เป็นวิธีการทำงานและคุณสมบัติที่สำคัญที่ทำให้มีประโยชน์ในระบบที่แตกต่างกันนอกจากนี้คุณยังจะเห็นไดอะแกรมข้อมูลจำเพาะแอปพลิเคชันและขั้นตอนง่ายๆสำหรับการเขียนโปรแกรมในตอนท้ายคุณจะเข้าใจว่ามีการใช้ชิปนี้ที่ไหนและทำไม

แคตตาล็อก

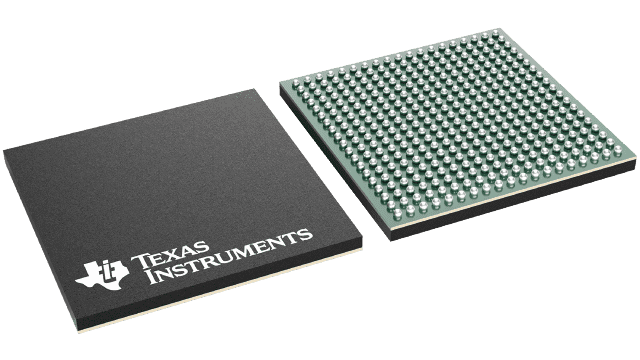

TMS320C6421ZWT5 คืออะไร?

ที่ TMS320C6421ZWT5 เป็นตัวประมวลผลสัญญาณดิจิตอลประสิทธิภาพสูง (DSP) ที่พัฒนาโดย Texas Instruments ซึ่งเป็นส่วนหนึ่งของตระกูล TMS320C64X+สร้างขึ้นบนสถาปัตยกรรม Velociti.2 VLIW อุปกรณ์นี้ให้ประสิทธิภาพการประมวลผลจุดคงที่ที่ทรงพลังออกแบบมาสำหรับการจัดการสัญญาณอย่างเข้มข้นในระบบฝังตัวที่ทันสมัยด้วยความเร็วสัญญาณนาฬิกาที่สูงถึง 500 MHz จึงสามารถดำเนินการหลายคำแนะนำต่อรอบทำให้เหมาะสำหรับงานการประมวลผลขั้นสูงที่หลากหลายเป็นของแพลตฟอร์ม TMS320C6000 DSP ที่กว้างขึ้น C6421 ซีรีส์นำไปสู่การมุ่งเน้นไปที่ Texas Instruments ’มุ่งเน้นไปที่โซลูชั่นที่ปรับขนาดได้และเข้ากันได้กับรหัสในฐานะที่เป็นส่วนหนึ่งของตระกูลโปรเซสเซอร์ที่ได้รับการพิสูจน์แล้วทั่วโลก TMS320C6421ZWT5 นำเสนอรากฐานที่เชื่อถือได้สำหรับการออกแบบระยะยาว

กำลังมองหา TMS320C6421ZWT5?ติดต่อเราเพื่อตรวจสอบหุ้นปัจจุบันเวลารอคอยและราคา

รุ่น TMS320C6421ZWT5 CAD

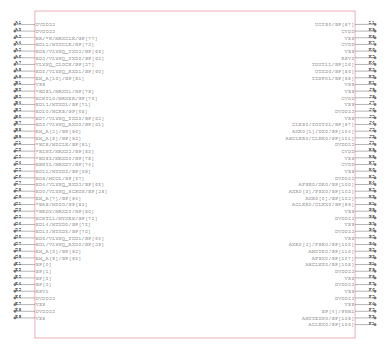

สัญลักษณ์ TMS320C6421ZWT5

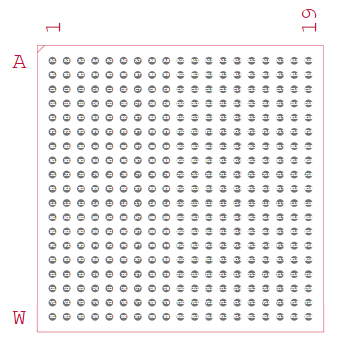

TMS320C6421ZWT5 footprint

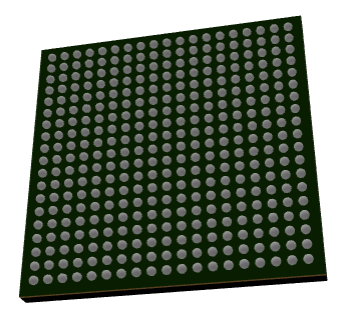

รุ่น TMS320C6421ZWT5 3D

คุณสมบัติ TMS320C6421ZWT5

- แกน DSP ที่มีประสิทธิภาพสูง

อุปกรณ์นั้นใช้พลังงานจาก Velociti.2 ™ Vliw Core ซึ่งสามารถดำเนินการได้สูงสุดแปดคำแนะนำในรอบเดียวสถาปัตยกรรมนี้ช่วยให้ปริมาณงานสูงมากทำให้เหมาะสำหรับงานประมวลผลสัญญาณที่ซับซ้อน

- ทวีคูณที่มีประสิทธิภาพและ Alus

มันรวมหน่วยตรรกะเลขคณิตหกหน่วย (ALUS) และตัวคูณที่ทรงพลังสองตัวซึ่งสามารถจัดการการดำเนินการหลายอย่างพร้อมกันการออกแบบนี้สนับสนุนการดำเนินการทางคณิตศาสตร์อย่างเข้มข้นเช่นการกรองการปรับและการเข้ารหัส

- หน่วยความจำบนชิปที่ยืดหยุ่น

โปรเซสเซอร์ประกอบด้วยแคชโปรแกรม 16 KB, แคชข้อมูล 48 KB และหน่วยความจำ L2 Unified 64 KBทรัพยากรภายในเหล่านี้ลดความหน่วงแฝงและสนับสนุนการดำเนินการแอปพลิเคชันได้เร็วขึ้น

- DDR2 และอินเทอร์เฟซหน่วยความจำแฟลช

ชิปมีตัวควบคุม DDR2 SDRAM 16 บิตและ EMIF แบบอะซิงโครนัส 8 บิตสำหรับหน่วยความจำภายนอกเช่น NOR และ NAND Flashความยืดหยุ่นนี้ช่วยให้สามารถขยายหน่วยความจำสำหรับแอปพลิเคชันขนาดใหญ่

- การสนับสนุนอุปกรณ์ต่อพ่วงที่หลากหลาย

มันมีอินเทอร์เฟซที่หลากหลายรวมถึง UART, I²C, MCBSP, MCASP พร้อม SPDIF และอินเทอร์เฟซพอร์ตโฮสต์ 16 บิตสิ่งเหล่านี้ทำให้โปรเซสเซอร์ปรับตัวได้สูงสำหรับระบบโทรคมนาคมเสียงและอุตสาหกรรม

- ปรับปรุง DMA Controller (EDMA)

ตัวควบคุม DMA ที่ปรับปรุงแล้ว 64 ช่องรองรับการถ่ายโอนข้อมูลที่รวดเร็วระหว่างหน่วยความจำและอุปกรณ์ต่อพ่วงสิ่งนี้จะช่วยลดภาระ CPU และปรับปรุงประสิทธิภาพของระบบโดยรวม

- เครือข่ายและการเชื่อมต่อ

ชิปรวม MAC 10/100 Ethernet กับการสนับสนุน MII/RMII และอินเทอร์เฟซ Vlynq สำหรับการเชื่อมต่อภายนอกคุณสมบัติเหล่านี้ทำให้เหมาะสำหรับแอปพลิเคชันฝังตัวที่เปิดใช้งานเครือข่าย

- I/O พหุคทั่วไปที่อุดมไปด้วย

ด้วยหมุด GPIO แบบมัลติเพล็กซ์มากถึง 111 และเอาต์พุต PWM สามตัว DSP นำเสนอความยืดหยุ่นที่ยอดเยี่ยมสำหรับการควบคุมระบบและการเชื่อมต่อที่กำหนดเองสิ่งนี้ทำให้มั่นใจได้ว่าการรวมเข้ากับการออกแบบฮาร์ดแวร์ที่หลากหลาย

- การทำงานของแรงดันไฟฟ้าต่ำ

มันทำงานด้วยแรงดันหลักที่ 1.05 V หรือ 1.2 V และ I/O ระดับ 1.8 V หรือ 3.3 V. ความสมดุลของประสิทธิภาพการใช้พลังงานและความยืดหยุ่นนี้ทำให้ความน่าเชื่อถือสำหรับการออกแบบแบบฝังตัว

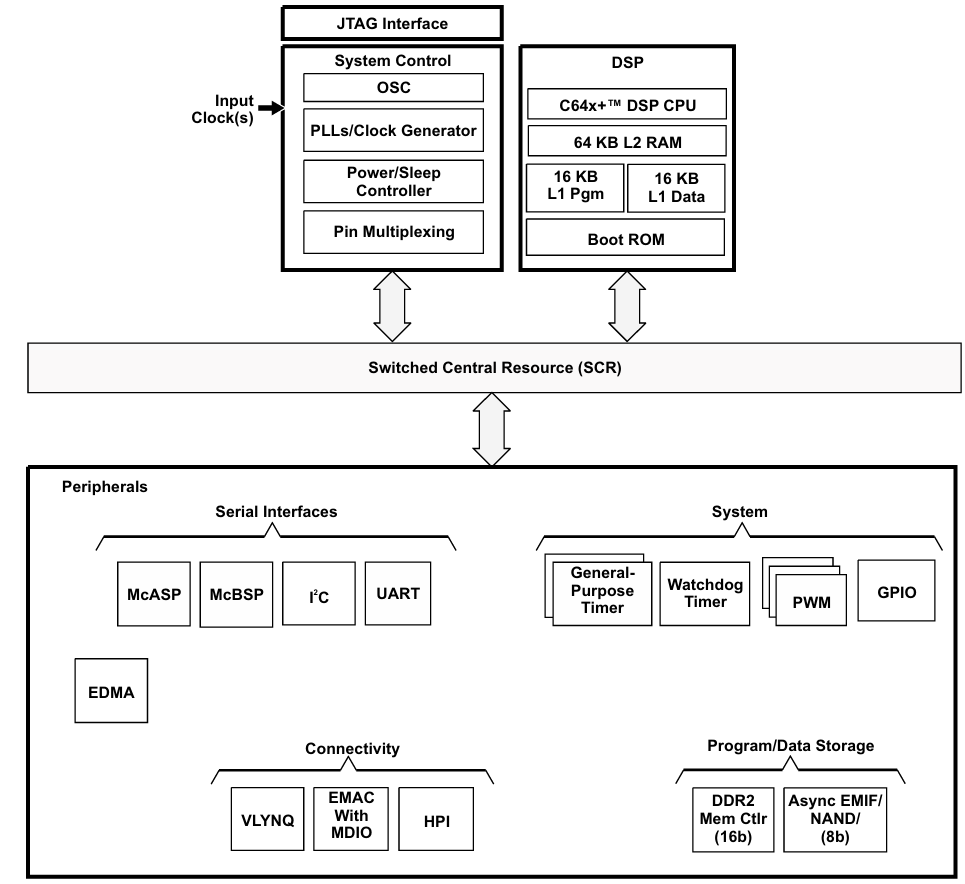

TMS320C6421 ไดอะแกรมบล็อกการทำงาน

แผนภาพบล็อกการทำงานของ TMS320C6421ZWT5 เน้นวิธีที่โปรเซสเซอร์รวมแกนหน่วยความจำและอุปกรณ์ต่อพ่วงเข้าด้วยกันตรงกลางคือ CPU C64X+ DSP พร้อมหน่วยความจำ L1 และ L2 Memory Plus Boot ROM ซึ่งช่วยให้มั่นใจได้ว่าการเข้าถึงข้อมูลที่รวดเร็วและการเริ่มต้นอย่างรวดเร็วบล็อกควบคุมระบบเช่นออสซิลเลเตอร์, PLL และการจัดการพลังงานจัดการการสร้างนาฬิกาโหมดพลังงานต่ำและการกำหนดเส้นทางสัญญาณ

ชิ้นส่วนทั้งหมดเชื่อมโยงผ่านทรัพยากรกลางสวิตช์ (SCR) ซึ่งทำหน้าที่เหมือนบัสหลักสำหรับการไหลของข้อมูลโปรเซสเซอร์รวมถึงอินเทอร์เฟซอนุกรมเช่น UART, I²C, MCBSP และ MCASP ซึ่งได้รับการสนับสนุนโดยคอนโทรลเลอร์ EDMA ที่ทรงพลังสำหรับการถ่ายโอนข้อมูลความเร็วสูงนอกจากนี้ยังมีตัวจับเวลาฟังก์ชั่น Watchdog, PWM และ GPIO สำหรับการควบคุมระบบทั่วไป

สำหรับการเชื่อมต่ออุปกรณ์นำเสนอ Ethernet Mac ด้วย MDIO, Vlynq และอินเทอร์เฟซพอร์ตโฮสต์ทำให้มีความยืดหยุ่นสำหรับเครือข่ายและการสื่อสารภายนอกการขยายหน่วยความจำได้รับการสนับสนุนผ่านตัวควบคุมหน่วยความจำ DDR2 และ EMIF แบบอะซิงโครนัสสำหรับ NAND หรือหรือแฟลชบล็อกเหล่านี้ร่วมกันแสดงให้เห็นว่าชิปถูกสร้างขึ้นเพื่อจัดการการประมวลผลอย่างเข้มข้นด้วยหน่วยความจำที่มีประสิทธิภาพและตัวเลือกการเชื่อมต่อที่กว้าง

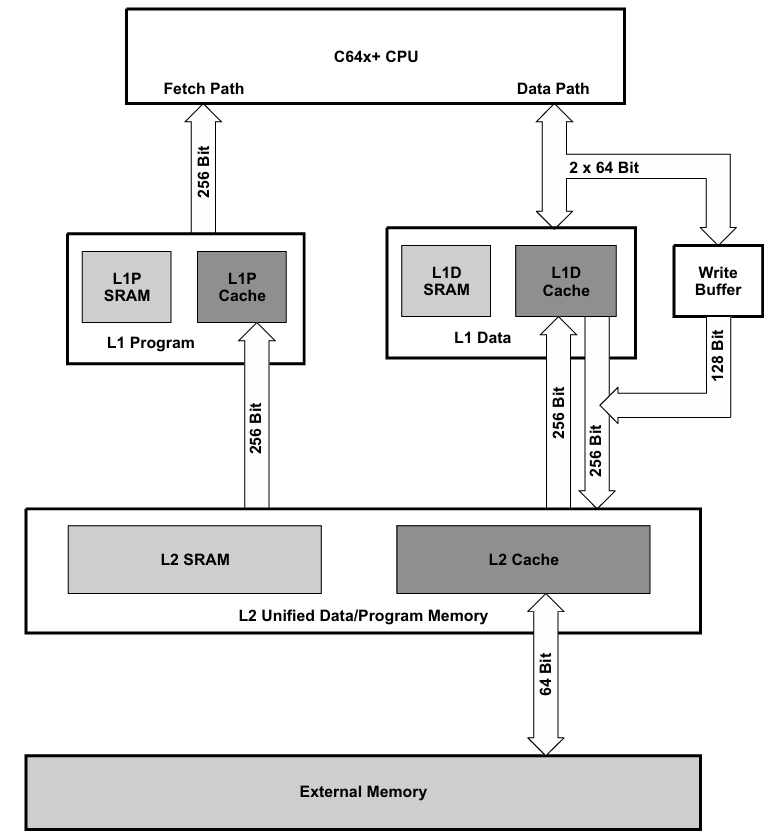

สถาปัตยกรรมหน่วยความจำ C64X+ แคช

สถาปัตยกรรมหน่วยความจำ C64X+ แคชใน TMS320C6421ZWT5 ถูกสร้างขึ้นเพื่อให้ CPU เข้าถึงคำแนะนำและข้อมูลได้อย่างรวดเร็วมันเริ่มต้นด้วยหน่วยความจำ L1 ซึ่งแบ่งออกเป็นสองส่วน: โปรแกรม L1 (L1P) สำหรับคำแนะนำและข้อมูล L1 (L1D) สำหรับข้อมูลทั้งสองรวมถึง SRAM และ CACHE ซึ่งเชื่อมต่อกับ CPU ด้วยเส้นทางที่กว้าง 256 บิตสำหรับการถ่ายโอนความเร็วสูง

เบื้องหลังนี้หน่วยความจำ L2 ทำงานเป็นพื้นที่ที่มีขนาดใหญ่ขึ้นเป็นหนึ่งเดียวสำหรับทั้งข้อมูลและโปรแกรมมันมี SRAM และแคชและเชื่อมต่อกับหน่วยความจำภายนอกผ่านบัส 64 บิตบัฟเฟอร์การเขียนช่วยเพิ่มความเร็วในการจัดเก็บข้อมูลโดยการจัดการการเขียนในพื้นหลังการออกแบบแบบเลเยอร์นี้จะช่วยให้ข้อมูลที่ใช้บ่อยใกล้กับ CPU ในขณะที่ยังคงอนุญาตให้เข้าถึงหน่วยความจำภายนอกที่มีขนาดใหญ่ขึ้นเมื่อจำเป็น

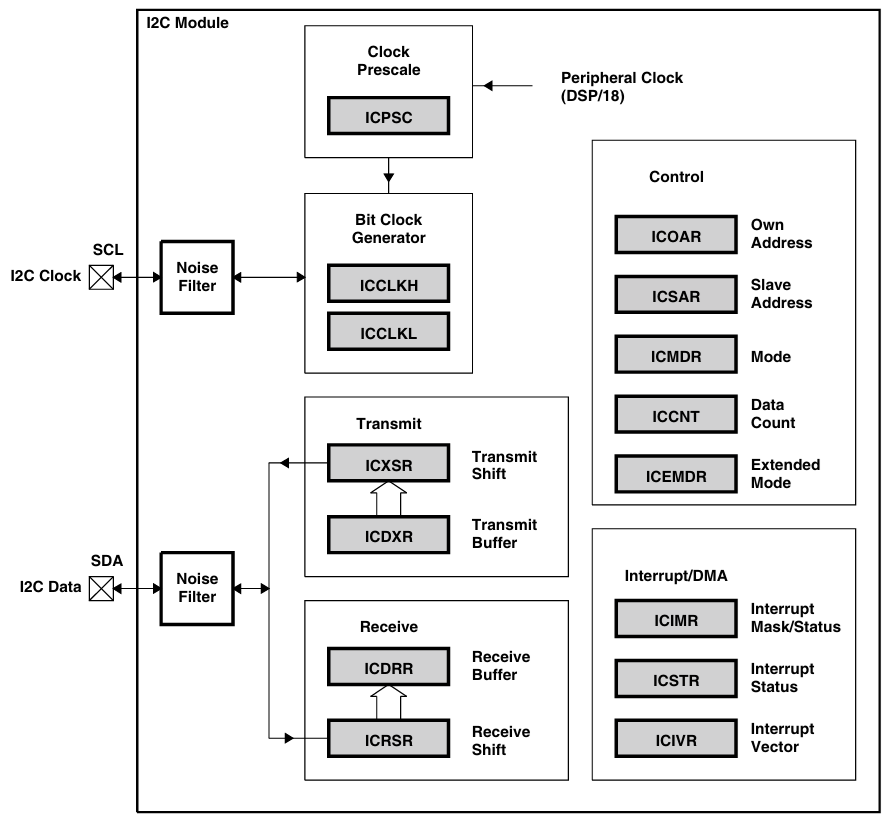

ไดอะแกรมบล็อกโมดูล I2C

โมดูลI²Cใน TMS320C6421ZWT5 ควบคุมการสื่อสารผ่านสายI²Cสองสาย SCL สำหรับนาฬิกาและ SDA สำหรับข้อมูลสัญญาณทั้งสองผ่านตัวกรองเสียงรบกวนเพื่อให้การถ่ายโอนมีเสถียรภาพนาฬิกา prescaler และบิตนาฬิกาตั้งค่าความเร็วที่ถูกต้องสำหรับการสื่อสาร

โมดูลมีเส้นทางแยกต่างหากสำหรับการส่งและรับข้อมูลบล็อกการส่งข้อมูลจะเก็บข้อมูลไว้ในบัฟเฟอร์ก่อนที่จะส่งออกในขณะที่บล็อกรับเก็บข้อมูลขาเข้าก่อนที่จะส่งไปยัง CPUหน่วยควบคุมจัดการที่อยู่โหมดและการนับข้อมูลเพื่อให้อุปกรณ์สามารถทำงานเป็นหลักหรือทาสได้

นอกจากนี้ยังรวมถึงการสนับสนุนขัดจังหวะและ DMA ซึ่งช่วยจัดการการถ่ายโอนข้อมูลโดยอัตโนมัติโดยไม่จำเป็นต้องใช้ CPU เพื่อตรวจสอบอย่างต่อเนื่องสิ่งนี้ทำให้อินเตอร์เฟสI²Cเชื่อถือได้และมีประสิทธิภาพในการเชื่อมต่อ DSP กับอุปกรณ์ภายนอก

ข้อมูลจำเพาะ TMS320C6421ZWT5

พิมพ์	พารามิเตอร์
ผู้ผลิต	Texas Instruments
ชุด	TMS320C642X
การบรรจุหีบห่อ	ถาด
สถานะชิ้นส่วน	คล่องแคล่ว
พิมพ์	จุดคงที่
ส่วนต่อประสาน	HPI, I2C, MCASP, MCBSP, UART, 10/100 Ethernet Mac
อัตรานาฬิกา	500 MHz
หน่วยความจำที่ไม่ระเหย	ROM (64 kb)
รามบนชิป	96 kb
แรงดันไฟฟ้า - I/O	1.8 V, 3.3 V
แรงดันไฟฟ้า - แกน	1.05 V, 1.20 V
อุณหภูมิการทำงาน	0 ° C ~ 90 ° C (TJ)
ประเภทการติดตั้ง	ติดตั้งพื้นผิว
แพ็คเกจ / เคส	361-LFBGA
แพ็คเกจอุปกรณ์ซัพพลายเออร์	361-NFBGA (16 × 16)
หมายเลขผลิตภัณฑ์พื้นฐาน	TMS320

แอปพลิเคชัน TMS320C6421ZWT5

1. ระบบโทรคมนาคมและไร้สาย

TMS320C6421ZWT5 ใช้กันอย่างแพร่หลายในโครงสร้างพื้นฐานโทรคมนาคมและอุปกรณ์ไร้สายเนื่องจากกำลังการประมวลผลสัญญาณความเร็วสูงมันจัดการงานเช่นการมอดูเลต demodulation และการเข้ารหัสช่องซึ่งดีในสถานีฐานเกตเวย์และอุปกรณ์บรอดแบนด์ด้วยการรองรับ Ethernet Mac และ DDR2 แบบบูรณาการมันให้ทั้งการเชื่อมต่อและแบนด์วิดท์หน่วยความจำที่จำเป็นสำหรับการสื่อสาร

2. การประมวลผลเสียงและสัญญาณ

DSP นี้เหมาะอย่างยิ่งสำหรับระบบเสียงที่ต้องการการคำนวณประสิทธิภาพสูงและการประมวลผลความหน่วงต่ำมันสามารถเรียกใช้ตัวแปลงสัญญาณเสียงหลายช่อง, ทำการยกเลิกเสียงรบกวนและจัดการเอฟเฟกต์เสียงในเวลาอินเทอร์เฟซเช่น MCBSP และ MCASP ทำให้ง่ายต่อการเชื่อมต่อกับอุปกรณ์เสียงทำให้มั่นใจได้ว่าประสิทธิภาพเสียงที่เชื่อถือได้และคุณภาพสูง

3. แอปพลิเคชันการถ่ายภาพและวิดีโอ

C6421 ยังสามารถนำไปใช้กับงานการถ่ายภาพและวิดีโอที่ต้องการการประมวลผลข้อมูลอย่างรวดเร็วแกน DSP ของมันช่วยให้สามารถรองรับการบีบอัดการบีบอัดการบีบอัดและฟังก์ชั่นการปรับปรุงสำหรับกล้องระบบเฝ้าระวังและอุปกรณ์การมองเห็นแบบฝังด้วยการใช้ประโยชน์จากความสามารถในการดำเนินการแบบขนานทำให้สามารถจัดการได้อย่างมีประสิทธิภาพของการสตรีมภาพและวิดีโอ

4. การควบคุมอุตสาหกรรมและฝังตัว

ในระบบอัตโนมัติอุตสาหกรรมและสำนักงานอุปกรณ์นี้มีมูลค่าสำหรับการรวมตัวของตัวจับเวลา, GPIOS, PWM และ DMA ซึ่งให้การควบคุมระบบที่แน่นหนามันถูกใช้ในแอพพลิเคชั่นเช่นเครื่องพิมพ์สแกนเนอร์ตัวควบคุมมอเตอร์และหน่วยอัตโนมัติแบบฝังตัวโหมดพลังงานที่มีประสิทธิภาพและการประมวลผลความเร็วสูงช่วยให้ประสิทธิภาพที่เชื่อถือได้ในขณะที่การใช้พลังงานต่ำ

TMS320C6421ZWT5 ชิ้นส่วนที่คล้ายกัน

ข้อมูลจำเพาะ	TMS320C6421ZWT5	TMS320C6421ZDU5	TMS320C6421ZDU4	TMS320C6421ZWTQ5	TMS320C6424
สถาปัตยกรรมหลัก	c64x+ velociti.2 vliw dsp	c64x+ velociti.2 vliw dsp	c64x+ velociti.2 vliw dsp	c64x+ velociti.2 vliw dsp	c64x+ velociti.2 vliw dsp
ความเร็วนาฬิกา	500 MHz	500 MHz	600 MHz	500 MHz	สูงถึง 720 MHz (ระดับสูงกว่า)
ประสิทธิภาพ (MIPS)	~ 4,000 ที่ 500 MHz	~ 4,000 ที่ 500 MHz	~ 4,800 ที่ 600 MHz	~ 4,000 ที่ 500 MHz	สูงกว่า ~ 8,000 mips
หน่วยความจำบนชิป	l1p 16 kb, l1d 48 kb, l2 64 kb	l1p 16 kb, l1d 48 kb, l2 64 kb	l1p 16 kb, l1d 48 kb, l2 64 kb	l1p 16 kb, l1d 48 kb, l2 64 kb	มีตัวเลือก L2 ขนาดใหญ่ขึ้น
ขนาด ROM	64 kb boot rom	64 kb boot rom	64 kb boot rom	64 kb boot rom	64 kb boot rom
รองรับหน่วยความจำภายนอก	DDR2 (16 บิต), EMIFA (8 บิต)	DDR2 (16 บิต), EMIFA (8 บิต)	DDR2 (16 บิต), EMIFA (8 บิต)	DDR2 (16 บิต), EMIFA (8 บิต)	DDR2 (16 บิต), EMIFA (8 บิต)
อีเธอร์เน็ตแม็ค	10/100 mb/s พร้อม MDIO	10/100 mb/s พร้อม MDIO	10/100 mb/s พร้อม MDIO	10/100 mb/s พร้อม MDIO	10/100 mb/s พร้อม MDIO
อุณหภูมิการทำงาน	0 ° C ถึง 90 ° C (เชิงพาณิชย์)	0 ° C ถึง 90 ° C (เชิงพาณิชย์)	0 ° C ถึง 90 ° C (เชิงพาณิชย์)	–40 ° C ถึง +125 ° C (อุตสาหกรรม)	0 ° C ถึง 90 ° C (เชิงพาณิชย์)
บรรจุุภัณฑ์	361-PIN NFBGA (16 × 16 มม.)	361-PIN NFBGA (Diff. Marking)	361-pin NFBGA	361-pin NFBGA	361-pin NFBGA
แอปพลิเคชัน	โทรคมนาคมเสียงฝังตัว	โทรคมนาคมเสียงฝังตัว	โทรคมนาคมที่สำคัญ	สิ่งแวดล้อมอุตสาหกรรม/รุนแรง	โทรคมนาคมและ VoIP ระดับสูง

ขั้นตอนการเขียนโปรแกรม TMS320C6421ZWT5

โดยทั่วไปกระบวนการจะย้ายจากการตั้งค่าสภาพแวดล้อมเป็นการเขียนการดีบักและการปรับใช้รหัส DSP ที่ดีที่สุด

1. ติดตั้งเครื่องมือพัฒนา

ขั้นตอนแรกคือการตั้งค่า Code Composer Studio (CCS) ซึ่งเป็นสภาพแวดล้อมการพัฒนาแบบบูรณาการของ TIซอฟต์แวร์นี้ให้เครื่องมือคอมไพเลอร์, แอสเซมเบลอร์ดีบักและเครื่องมือการจัดการโครงการที่ออกแบบมาโดยเฉพาะสำหรับตระกูล C6000 DSPหากไม่มีการตั้งค่านี้การเขียนโปรแกรมและการทดสอบฮาร์ดแวร์ DSP จะเป็นไปไม่ได้

2. สร้างโครงการใหม่

ใน CCS เริ่มต้นด้วยการสร้างโครงการใหม่ที่กำหนดค่าสำหรับอุปกรณ์ TMS320C6421ซึ่งรวมถึงการเลือกตัวเลือกคอมไพเลอร์ที่เหมาะสมไฟล์คำสั่ง linker และเทมเพลตรหัสเริ่มต้นการตั้งค่าโครงการที่ถูกต้องทำให้มั่นใจได้ว่าแผนที่หน่วยความจำและทรัพยากรระบบจะจัดแนวกับฮาร์ดแวร์

3. เขียนรหัสแอปพลิเคชัน

แอปพลิเคชันสามารถเขียนใน C สำหรับตรรกะทั่วไปหรือในการประกอบสำหรับกิจวัตรที่สำคัญประสิทธิภาพหลายคนใช้ประโยชน์จากสถาปัตยกรรม C64X+ VLIW ซึ่งอนุญาตให้มีคำแนะนำหลายคำสั่งแบบขนานการเพิ่มประสิทธิภาพลูปและการใช้ Intrinsics เฉพาะ DSP สามารถปรับปรุงประสิทธิภาพได้อย่างมาก

4. รวบรวมและปรับให้เหมาะสม

หลังจากการเข้ารหัสโปรแกรมจะถูกรวบรวมและประกอบเป็นคำแนะนำของเครื่องคอมไพเลอร์ของ TI รวมถึงคุณสมบัติการเพิ่มประสิทธิภาพเช่นการวางท่อซอฟต์แวร์และการคลี่คลายลูปเพื่อเพิ่มปริมาณงานสูงสุดในขั้นตอนนี้โปรแกรมเมอร์ทำให้มั่นใจได้ว่าความเร็วในการดำเนินการและการใช้หน่วยความจำเป็นไปตามข้อกำหนดของแอปพลิเคชัน

5. ลิงก์และโหลด

ไฟล์วัตถุที่คอมไพล์นั้นเชื่อมโยงกันตามแผนที่หน่วยความจำของอุปกรณ์การวางรหัสและข้อมูลในพื้นที่หน่วยความจำภายในและภายนอกที่ถูกต้องเมื่อเชื่อมโยงแล้วไบนารีจะถูกโหลดลงใน DSP ผ่านตัวดีบัก JTAGสิ่งนี้เตรียมระบบสำหรับการดำเนินการบนฮาร์ดแวร์

6. ดีบักบนฮาร์ดแวร์

การใช้ CCS คุณสามารถตั้งค่าเบรกพอยต์ตรวจสอบการลงทะเบียนและขั้นตอนผ่านคำแนะนำในขณะที่ DSP ทำงานการดีบักเกี่ยวกับฮาร์ดแวร์เผยให้เห็นพฤติกรรมเช่นการใช้แคชการขัดจังหวะและการถ่ายโอนข้อมูลกระบวนการนี้ช่วยให้มั่นใจได้ว่าแอปพลิเคชันฟังก์ชั่นอย่างถูกต้องภายใต้เงื่อนไขการทำงานจริง

7. ปรับใช้และตรวจสอบ

เมื่อการทดสอบเสร็จสมบูรณ์โปรแกรมจะถูกปรับใช้สำหรับการดำเนินการแบบสแตนด์อโลนในระบบเป้าหมายคุณยังคงใช้ CCS เพื่อตรวจสอบประสิทธิภาพการจัดสรรหน่วยความจำปรับแต่งหรือลดการใช้พลังงานขั้นตอนสุดท้ายนี้ยืนยันว่า DSP ทำงานได้อย่างน่าเชื่อถือและพร้อมสำหรับการใช้งานจริง

TMS320C6421ZWT5 ข้อดีและข้อเสีย

ข้อดี

•ประสิทธิภาพ DSP จุดคงที่สูงพร้อม VLIW Parallelism

•ความเข้ากันได้ของรหัสขึ้นกับอุปกรณ์ C6000 รุ่นเก่า

•ชุดอุปกรณ์ต่อพ่วงแบบบูรณาการที่หลากหลายช่วยลดส่วนประกอบภายนอก

•ระบบนิเวศการพัฒนาที่แข็งแกร่งด้วย CCS และเครื่องมือเพิ่มประสิทธิภาพ

•แคชที่ยืดหยุ่นและสถาปัตยกรรมหน่วยความจำสำหรับการจัดการข้อมูลที่เร็วขึ้น

ข้อเสีย

•ไม่มีแรงดันไฟฟ้าแบบไดนามิกหรือการปรับความถี่สำหรับการประหยัดพลังงาน

•การใช้พลังงานที่สูงขึ้นเมื่อเทียบกับ DSP ที่ใช้พลังงานต่ำ

•ขาดคุณสมบัติความปลอดภัยในตัวเพื่อการบูตหรือการป้องกันที่ปลอดภัย

•ไม่เหมาะสำหรับแอพพลิเคชั่นพกพาหรือแบตเตอรี่ที่ใช้พลังงานไฟฟ้า

•โปรไฟล์ประสิทธิภาพคงที่พร้อมการปรับตัวที่ จำกัด สำหรับการใช้งานมือถือ

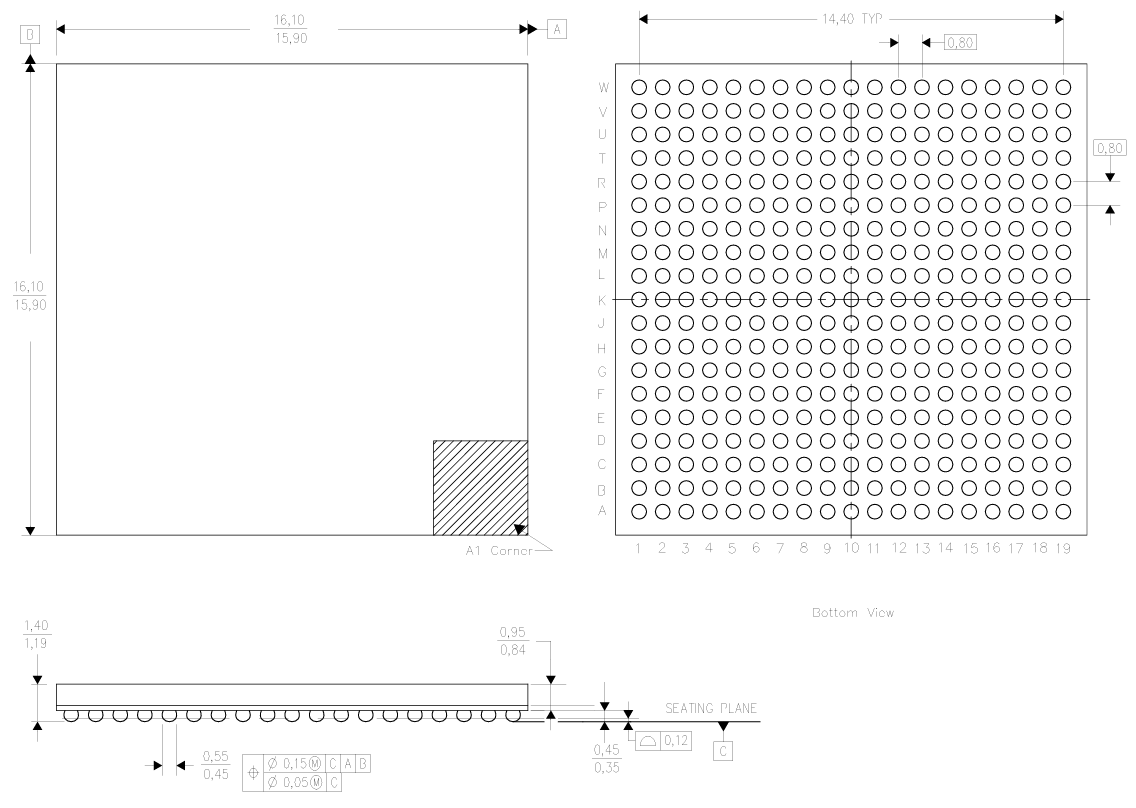

ขนาดบรรจุภัณฑ์ TMS320C6421ZWT5

พิมพ์	พารามิเตอร์
ประเภทแพ็คเกจ	NFBGA (361-Ball, ZWT)
อาร์เรย์กริดบอล	16 × 16
จำนวนพิน	361
ความยาวโดยรวม (L)	17.5 มม.
ความกว้างโดยรวม (W)	15.45 มม.
ช่วงขนาดร่างกาย	15.90 มม. - 16.10 มม.
สนามบอล	0.80 มม.
เส้นผ่าศูนย์กลางลูก	0.45 มม. - 0.55 มม.
ความสูงของแพ็คเกจ (h)	1.19 มม. - 1.40 มม.
ความสูงของลูกบอล (ยืนปิด)	0.35 มม. - 0.45 มม.
ความทนทานต่อเครื่องบิน	± 0.12 มม.
ดัชนีมุม (A1)	มุมอ้างอิงที่ทำเครื่องหมายไว้

ผู้ผลิต TMS320C6421ZWT5

TMS320C6421ZWT5 ผลิตโดย Texas Instruments (TI)บริษัท เซมิคอนดักเตอร์อเมริกันชั้นนำมีสำนักงานใหญ่ในดัลลัสเท็กซัสTI เป็นที่รู้จักทั่วโลกในด้านนวัตกรรมด้านเทคโนโลยีการประมวลผลแบบอะนาล็อกและแบบฝังซึ่งเป็นโซลูชั่นที่ให้พลังงานแก่อุตสาหกรรมที่หลากหลายรวมถึงการสื่อสารโทรคมนาคมยานยนต์ระบบอัตโนมัติอุตสาหกรรมและอุปกรณ์อิเล็กทรอนิกส์ของผู้บริโภคด้วยความเชี่ยวชาญหลายทศวรรษในการพัฒนาโปรเซสเซอร์สัญญาณดิจิตอลที่มีประสิทธิภาพสูง TI ได้จัดตั้งตระกูล TMS320 เป็นรากฐานที่สำคัญสำหรับการประมวลผลสัญญาณบริษัท ยังสนับสนุนด้วยเครื่องมือออกแบบที่ครอบคลุมสภาพแวดล้อมของซอฟต์แวร์และเอกสารประกอบเพื่อให้มั่นใจว่าการรวมผลิตภัณฑ์ DSP ที่เชื่อถือได้เข้ากับระบบฝังตัวขั้นสูง

บทสรุป

TMS320C6421ZWT5 โดดเด่นสำหรับประสิทธิภาพจุดคงที่ที่แข็งแกร่งระบบหน่วยความจำที่ยืดหยุ่นและการเชื่อมต่อที่หลากหลายซึ่งเหมาะกับแอพพลิเคชั่นที่ต้องการในการสื่อสารเสียงวิดีโอและระบบอัตโนมัติการออกแบบทำให้การพัฒนามีประสิทธิภาพผ่าน Code Composer Studio พร้อมเครื่องมือสำหรับการเพิ่มประสิทธิภาพและการดีบักบนฮาร์ดแวร์โปรเซสเซอร์ให้ความสามารถในการปรับขนาดได้ดีการรวมที่แข็งแกร่งและการสนับสนุนที่กว้างแม้ว่าจะทำการซื้อขายกับคุณสมบัติการประหยัดพลังงานและความปลอดภัยโดยรวมแล้วมีความสมดุลที่เชื่อถือได้ของประสิทธิภาพหน่วยความจำและอินเทอร์เฟซที่ได้รับการสนับสนุนโดยระบบนิเวศของ TI และแพลตฟอร์ม C6000 ที่พิสูจน์แล้วทำให้เป็นตัวเลือกที่เป็นประโยชน์สำหรับโครงการฝังตัวขั้นสูง
