ตัวเก็บประจุที่ไม่ใช่โพลาไรซ์: ประเภทฟังก์ชั่นแอปพลิเคชันและคู่มือการเลือก

ตัวเก็บประจุที่ไม่ใช่โพลาไรซ์เป็นส่วนสำคัญในวงจรอิเล็กทรอนิกส์เพราะสามารถจัดการไฟฟ้าที่มาในทิศทางใดก็ได้ซึ่งแตกต่างจากตัวเก็บประจุโพลาไรซ์ซึ่งต้องการการตั้งค่าเฉพาะพวกเขามีประโยชน์มากในวงจรประเภทต่าง ๆ เช่นในอุปกรณ์เสียงระบบพลังงานและเครื่องจักรที่ประมวลผลสัญญาณคู่มือนี้ดำดิ่งลึกลงไปในวิธีการสร้างตัวเก็บประจุเหล่านี้สิ่งที่พวกเขาทำประเภทต่าง ๆ ที่มีอยู่และวิธีการใช้งานในอุปกรณ์อิเล็กทรอนิกส์หลายชนิด

แคตตาล็อก

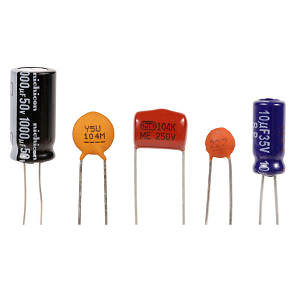

ตัวเก็บประจุที่ไม่ได้เป็นโพลาไรซ์คืออะไร?

ตัวเก็บประจุที่ไม่ใช่ขั้วโลก เป็นส่วนสำคัญของวงจรอิเล็กทรอนิกส์เพราะสามารถทำงานได้ไม่ว่าแรงดันไฟฟ้าจะถูกนำไปใช้อย่างไรสิ่งนี้ทำให้พวกเขาแตกต่างจากตัวเก็บประจุโพลาไรซ์เช่นตัวเก็บประจุอิเล็กโทรไลต์ซึ่งจำเป็นต้องเชื่อมต่อในทิศทางที่เฉพาะเจาะจงเพื่อหลีกเลี่ยงความเสียหายเนื่องจากตัวเก็บประจุที่ไม่มีขั้วไม่มีข้อ จำกัด นี้จึงมีประโยชน์มากในวงจรที่ใช้กระแสสลับ (AC) ซึ่งแรงดันไฟฟ้าเปลี่ยนทิศทางอย่างต่อเนื่องพวกเขายังสามารถใช้ในวงจรกระแสไฟฟ้าโดยตรง (DC) สำหรับงานต่าง ๆ เช่นการกรองการปิดกั้นสัญญาณที่ไม่ต้องการหรือแรงดันไฟฟ้าที่เสถียรเนื่องจากความยืดหยุ่นตัวเก็บประจุเหล่านี้มักพบได้ในอุปกรณ์เสียงอุปกรณ์จ่ายไฟและอุปกรณ์ประมวลผลสัญญาณพวกเขาทำจากวัสดุเช่นเซรามิกฟิล์มพลาสติกหรือไมกาแต่ละอันให้ประโยชน์ที่แตกต่างกันขึ้นอยู่กับการใช้งานหลายคนเลือกตัวเก็บประจุที่ไม่เป็นขั้วเมื่อพวกเขาต้องการส่วนประกอบที่เชื่อถือได้ซึ่งสามารถทำงานในสภาวะที่แตกต่างกันโดยไม่ต้องกังวลเกี่ยวกับทิศทางการเชื่อมต่อ

หนึ่งในข้อได้เปรียบที่ใหญ่ที่สุดของตัวเก็บประจุที่ไม่ใช่โพลาไรซ์คือความสามารถในการจัดการสัญญาณ AC ทำให้พวกเขายอดเยี่ยมในระบบเสียงเช่นลำโพงครอสโอเวอร์ที่พวกเขาช่วยแยกความถี่เสียงที่แตกต่างกันพวกเขายังใช้ในมอเตอร์ไฟฟ้าเพื่อช่วยให้พวกเขาเริ่มต้นและทำงานได้อย่างราบรื่นเมื่อเลือกตัวเก็บประจุที่ไม่ได้เป็นโพลาไรซ์ปัจจัยต่าง ๆ เช่นความจุ (ค่าใช้จ่ายเท่าใดที่สามารถจัดเก็บได้) การจัดอันดับแรงดันไฟฟ้า (เท่าใดแรงดันไฟฟ้าที่สามารถจัดการได้) และประเภทของวัสดุที่ใช้เป็นสิ่งสำคัญที่ต้องพิจารณาตัวอย่างเช่นตัวเก็บประจุเซรามิกนั้นยอดเยี่ยมสำหรับวงจรความถี่สูงในขณะที่ตัวเก็บประจุของฟิล์มเป็นที่ต้องการในการใช้งานด้านเสียงและที่เกี่ยวข้องกับพลังงานเนื่องจากพวกมันสูญเสียไฟฟ้าน้อยลงเมื่อเปรียบเทียบกับตัวเก็บประจุโพลาไรซ์แล้วตัวเก็บข้อมูลที่ไม่ได้โพลาไรซ์มักจะมีความจุต่ำกว่า แต่พวกเขาจะอยู่ได้นานขึ้นและมีความน่าเชื่อถือมากขึ้นในวงจรที่ทิศทางแรงดันไฟฟ้าอาจเปลี่ยนแปลงการทำความเข้าใจว่าตัวเก็บประจุเหล่านี้ทำงานอย่างไรและใช้งานได้ดีที่สุดช่วยออกแบบอุปกรณ์อิเล็กทรอนิกส์ที่ดีขึ้นและมีประสิทธิภาพมากขึ้น

คุณสมบัติของตัวเก็บประจุที่ไม่ได้ขั้วโลก

รูปที่ 2 สัญลักษณ์ตัวเก็บประจุแบบไม่โพลาไรซ์

ตัวเก็บประจุที่ไม่ใช่โพลาไรซ์เป็นชิ้นส่วนอิเล็กทรอนิกส์พิเศษที่สามารถเชื่อมต่อได้ในทุกทิศทางโดยไม่ต้องกังวลเกี่ยวกับด้านบวกหรือด้านลบสิ่งนี้ทำให้ง่ายต่อการใช้งานและลดข้อผิดพลาดระหว่างการติดตั้งพวกเขามักใช้ในวงจรที่จัดการกับสัญญาณการเปลี่ยนแปลง (AC) หรือเมื่อไฟฟ้าต้องการไหลทั้งสองวิธีตัวเก็บประจุเหล่านี้ทำจากวัสดุเช่นฟิล์มเซรามิกและพลาสติกซึ่งช่วยให้พวกเขาทำงานได้อย่างน่าเชื่อถือเมื่อเวลาผ่านไปพวกเขามีขนาดและค่าความจุที่แตกต่างกันทำให้พวกเขามีประโยชน์สำหรับอุปกรณ์และระบบอิเล็กทรอนิกส์จำนวนมากการทำความเข้าใจกับคุณสมบัติของพวกเขาสามารถช่วยในการเลือกสิ่งที่เหมาะสมสำหรับวงจร

ไม่มีขั้ว

ตัวเก็บประจุที่ไม่ใช่โพลาไรซ์ได้รับการออกแบบให้ทำงานได้อย่างมีประสิทธิภาพโดยไม่คำนึงถึงทิศทางที่เชื่อมต่อภายในวงจรไฟฟ้าซึ่งแตกต่างจากตัวเก็บประจุโพลาไรซ์ซึ่งต้องการความสนใจอย่างรอบคอบกับโอกาสในเชิงบวกและเชิงลบที่ถูกต้องประเภทที่ไม่ได้ขั้วขั้วขจัดข้อ จำกัด นี้ทำให้การออกแบบวงจรและการประกอบง่ายขึ้นการขาดขั้วไม่เพียง แต่ช่วยลดความเสี่ยงของการติดตั้งที่ไม่ถูกต้อง แต่ยังช่วยเพิ่มความน่าเชื่อถือเนื่องจากไม่มีความเป็นไปได้สำหรับความเสียหายเนื่องจากการเชื่อมต่อกลับด้านเนื่องจากลักษณะนี้ตัวเก็บประจุเหล่านี้มักใช้ในแอปพลิเคชันที่สัญญาณ AC หรือการดำเนินการแรงดันไฟฟ้าแบบสองทิศทางเป็นสิ่งจำเป็นเพื่อให้มั่นใจถึงประสิทธิภาพที่มั่นคงโดยไม่ต้องกังวลเกี่ยวกับการวางแนวความเก่งกาจของพวกเขาทำให้พวกเขาเป็นตัวเลือกที่เหมาะสำหรับผู้ที่กำลังมองหาส่วนประกอบที่ช่วยให้ใช้งานง่ายและความน่าเชื่อถือในระยะยาว

นอกจากนี้การขาดขั้วในตัวเก็บประจุเหล่านี้ช่วยเพิ่มความเหมาะสมสำหรับการกำหนดค่าอิเล็กทรอนิกส์ที่หลากหลายตั้งแต่วงจรการกรองพื้นฐานไปจนถึงเครือข่ายการประมวลผลสัญญาณที่ซับซ้อนเนื่องจากพวกเขาไม่ได้กำหนดข้อ จำกัด ทิศทางจึงสามารถรวมเข้ากับวงจรที่ต้องการตัวเก็บประจุเพื่อจัดการทั้งการแกว่งแรงดันไฟฟ้าทั้งบวกและลบนี่เป็นข้อได้เปรียบในการมีเพศสัมพันธ์ AC เครือข่ายครอสโอเวอร์ในระบบเสียงและวงจรกำหนดเวลาสำหรับการไหลของกระแสสองทิศทางการใช้งานที่ตรงไปตรงมาของพวกเขาช่วยลดความซับซ้อนของเค้าโครงวงจรและลดความพยายามในการแก้ไขปัญหาทำให้พวกเขามีมูลค่าสูงทั้งในอุปกรณ์อิเล็กทรอนิกส์และอุตสาหกรรมเป็นผลให้ตัวเก็บประจุที่ไม่ได้เป็นโพลาไรซ์ยังคงดำเนินต่อไปในระบบไฟฟ้าและอิเล็กทรอนิกส์นับไม่ถ้วนนำเสนอความยืดหยุ่นความน่าเชื่อถือและความสะดวกในการรวม

องค์ประกอบและวัสดุ

องค์ประกอบโครงสร้างของตัวเก็บประจุที่ไม่ได้เป็นโพลาไรซ์มีบทบาทในการปฏิบัติงานอายุยืนและเสถียรภาพของพวกเขาตัวเก็บประจุเหล่านี้ถูกสร้างขึ้นเป็นหลักโดยใช้วัสดุอิเล็กทริกเช่นเซรามิกโพลีเอสเตอร์โพรพิลีนและฟิล์มพลาสติกอื่น ๆ ซึ่งไม่แสดงขั้วยกตัวอย่างเช่นตัวเก็บประจุเซรามิกเป็นที่รู้จักกันดีในเรื่องขนาดกะทัดรัดความน่าเชื่อถือสูงและความเสถียรทางความร้อนที่ยอดเยี่ยมทำให้เหมาะสำหรับการใช้งานที่เกี่ยวข้องกับสัญญาณความถี่สูงและงานกรองที่แม่นยำในทางกลับกันตัวเก็บประจุของฟิล์มได้รับการสนับสนุนจากความทนทานการสูญเสียอิเล็กทริกต่ำและความสามารถในการจัดการการจัดอันดับแรงดันไฟฟ้าที่สูงขึ้นซึ่งทำให้พวกเขามีประโยชน์ในการใช้พลังงานอิเล็กทรอนิกส์และวงจรเสียงทางเลือกของวัสดุอิเล็กทริกส่งผลโดยตรงต่อลักษณะทางไฟฟ้าของตัวเก็บประจุรวมถึงความเสถียรของความจุความต้านทานต่อความเครียดจากสิ่งแวดล้อมและความสามารถในการทำงานได้อย่างมีประสิทธิภาพในอุณหภูมิและความถี่ที่แตกต่างกัน

นอกเหนือจากเพียงแค่อิเล็กทริกวัสดุอิเล็กโทรดและเทคนิคการห่อหุ้มที่ใช้ในตัวเก็บประจุแบบไม่ใช้โพลาไรซ์จะช่วยให้ประสิทธิภาพและความยืดหยุ่นของพวกเขาตัวเก็บประจุฟิล์มหลายตัวใช้ฟิล์มพลาสติกโลหะซึ่งมีชั้นโลหะบาง ๆ วางลงบนอิเล็กทริกเพื่อสร้างแผ่นนำไฟฟ้าการออกแบบนี้ช่วยเพิ่มคุณสมบัติการรักษาตัวเองของพวกเขาทำให้สามารถแก้ไขไดอิเล็กทริกได้เล็กน้อยโดยไม่ลดระดับประสิทธิภาพในตัวเก็บประจุเซรามิกโครงสร้างหลายชั้นมักใช้เพื่อเพิ่มความจุในขณะที่ยังคงรักษาตัวประกอบรูปแบบขนาดกะทัดรัดวิธีการก่อสร้างเหล่านี้ช่วยให้มั่นใจได้ว่าตัวเก็บประจุที่ไม่ได้โพลาไรซ์สามารถทนต่อการสั่นสะเทือนเชิงกลความผันผวนของอุณหภูมิและความเครียดทางไฟฟ้าทำให้ส่วนประกอบที่เชื่อถือได้ในการใช้งานทางอิเล็กทรอนิกส์ในวงกว้างการออกแบบที่แข็งแกร่งของพวกเขาทำให้มั่นใจได้ว่าการทำงานที่สอดคล้องกันในช่วงเวลาที่ขยายออกไปเสริมชื่อเสียงของพวกเขาในฐานะองค์ประกอบในการออกแบบวงจรที่ทันสมัย

สเปกตรัมค่าความจุ

ตัวเก็บประจุที่ไม่ใช่โพลาไรซ์มีอยู่ในค่าตัวเก็บประจุที่หลากหลายทำให้พวกเขาสามารถให้บริการฟังก์ชั่นต่าง ๆ ภายในวงจรอิเล็กทรอนิกส์ในขณะที่พวกเขาโดยทั่วไปไม่ถึงระดับความจุที่สูงมากที่ทำได้โดยตัวเก็บประจุอิเล็กโทรไลต์พวกเขาชดเชยข้อ จำกัด นี้ผ่านความเสถียรที่เพิ่มขึ้นความทนทานและความยืดหยุ่นค่าความจุของพวกเขามีตั้งแต่ picofarads (PF) ไปจนถึงไมโครไฟราดหลายตัว (µF) ทำให้เหมาะสำหรับการใช้งานที่หลากหลายเช่นการมีเพศสัมพันธ์การแยกการกรองเสียงและการประมวลผลสัญญาณหนึ่งในข้อควรพิจารณาที่สำคัญเมื่อเลือกตัวเก็บประจุที่ไม่ได้เป็นโพลาไรซ์คือการแลกเปลี่ยนระหว่างความจุและขนาดทางกายภาพเมื่อค่าความจุเพิ่มขึ้นขนาดโดยรวมของส่วนประกอบซึ่งอาจส่งผลกระทบต่อความเป็นไปได้ของการใช้ตัวเก็บประจุเหล่านี้ในการออกแบบวงจรขนาดกะทัดรัดอย่างไรก็ตามเรื่องนี้ความสามารถของพวกเขาในการจัดหาความจุที่มั่นคงโดยไม่ต้องกังวลเกี่ยวกับขั้วทำให้พวกเขามีค่าใน AC และแอปพลิเคชันที่มีสัญญาณผสมต่างๆ

ยิ่งไปกว่านั้นสเปกตรัมความจุที่กว้างของตัวเก็บประจุที่ไม่ได้เป็นโพลาไรซ์ทำให้มั่นใจได้ว่าการปรับตัวในอุตสาหกรรมและสาขาเทคโนโลยีที่แตกต่างกันในช่วงที่มีความจุต่ำตัวเก็บประจุเซรามิกมักใช้สำหรับการใช้งานความถี่สูงเช่นวงจรความถี่วิทยุ (RF) และองค์ประกอบเวลาที่แม่นยำในช่วงความจุปานกลางถึงสูงกว่าตัวเก็บประจุฟิล์มจะใช้กันอย่างแพร่หลายในการปรับสภาพพลังงานวงจรการทำงานของมอเตอร์และการกรองสัญญาณประสิทธิภาพที่คาดการณ์ได้และมั่นคงของตัวเก็บประจุเหล่านี้เมื่อเวลาผ่านไปแม้ในสภาพแวดล้อมที่ท้าทายทำให้พวกเขาเป็นตัวเลือกที่สำคัญสำหรับการออกแบบระบบอิเล็กทรอนิกส์ที่มีประสิทธิภาพและมีประสิทธิภาพด้วยการเลือกค่าความจุที่เหมาะสมอย่างรอบคอบคุณสามารถเพิ่มประสิทธิภาพการทำงานของวงจรในขณะที่มั่นใจได้ว่าการทำงานระยะยาวจะเสริมความสำคัญของตัวเก็บประจุที่ไม่ได้เป็นโพลาไรซ์ในอิเล็กทรอนิกส์สมัยใหม่

ฟังก์ชั่นของตัวเก็บประจุที่ไม่ได้โพลาไรซ์

ตัวเก็บประจุที่ไม่ได้โพลาไรซ์ช่วยให้สัญญาณราบรื่นลดเสียงรบกวนที่ไม่พึงประสงค์และรักษาระดับแรงดันไฟฟ้าให้คงที่เนื่องจากพวกเขาสามารถเชื่อมต่อในทุกทิศทางพวกเขาทำงานได้ดีทั้งในวงจร AC และ DCตัวเก็บประจุเหล่านี้ใช้สำหรับการกรองสัญญาณรบกวนส่งสัญญาณผ่านส่วนต่าง ๆ ของวงจรและปกป้องชิ้นส่วนอิเล็กทรอนิกส์จากการเปลี่ยนแปลงแรงดันไฟฟ้าอย่างฉับพลันพวกเขาช่วยให้อุปกรณ์อิเล็กทรอนิกส์มีความน่าเชื่อถือและมีประสิทธิภาพมากขึ้นการทำความเข้าใจฟังก์ชั่นของพวกเขาทำให้ง่ายต่อการเลือกตัวเก็บประจุที่เหมาะสมสำหรับโครงการใด ๆ

การกรองและการปราบปรามเสียงรบกวน

หนึ่งในการใช้งานที่พบบ่อยที่สุดของตัวเก็บประจุที่ไม่ได้โพลาไรซ์คือการกำจัดเสียงไฟฟ้าที่ไม่พึงประสงค์จากวงจรเสียงไฟฟ้าอาจมาจากหลายแหล่งเช่นสายไฟอุปกรณ์อิเล็กทรอนิกส์ใกล้เคียงหรือวงจรเองหากเสียงรบกวนนี้ไม่ได้ควบคุมอาจทำให้เกิดปัญหาเช่นคุณภาพเสียงที่ไม่ดีในอุปกรณ์เสียงสัญญาณที่อ่อนแอในระบบการสื่อสารหรือประสิทธิภาพที่ไม่แน่นอนในอุปกรณ์อิเล็กทรอนิกส์ที่ละเอียดอ่อนตัวเก็บประจุที่ไม่ใช่โพลาไรซ์ช่วยโดยการกรองสัญญาณที่ไม่พึงประสงค์เหล่านี้ทำให้วงจรทำงานได้อย่างราบรื่นตัวอย่างเช่นในระบบเสียงพวกเขาลดเสียงฮัมเพลงหรือเสียงพึมพำทำให้เสียงชัดเจนขึ้นในระบบวิทยุและการสื่อสารพวกเขาช่วยให้มั่นใจว่าสัญญาณที่แข็งแกร่งและแม่นยำโดยการปิดกั้นสัญญาณรบกวนจากอุปกรณ์อิเล็กทรอนิกส์อื่น ๆตัวเก็บประจุเหล่านี้ยังใช้ในวงจรแหล่งจ่ายไฟเพื่อให้แน่ใจว่าอุปกรณ์อิเล็กทรอนิกส์ได้รับพลังงานคงที่โดยไม่มีความผันผวนอย่างฉับพลันนี่เป็นสิ่งสำคัญสำหรับอุปกรณ์เช่นคอมพิวเตอร์อุปกรณ์การแพทย์และเครื่องจักรอุตสาหกรรมซึ่งแม้แต่การหยุดชะงักของพลังงานขนาดเล็กก็อาจทำให้เกิดปัญหาได้ด้วยการทำหน้าที่เป็นตัวกรองเสียงตัวเก็บประจุที่ไม่ได้โพลาไรซ์ช่วยให้วงจรสะอาดและเสถียรป้องกันปัญหาเช่นการสูญเสียข้อมูลไฟกะพริบหรือการปิดที่ไม่คาดคิด

การมีเพศสัมพันธ์และ decoupling

ตัวเก็บประจุที่ไม่ใช่โพลาไรซ์ยังใช้ในการส่งสัญญาณ AC จากส่วนหนึ่งของวงจรไปยังอีกส่วนหนึ่งในขณะที่ปิดกั้นสัญญาณ DC ที่ไม่พึงประสงค์ฟังก์ชั่นนี้เรียกว่าการมีเพศสัมพันธ์มีความสำคัญในระบบเสียงและการสื่อสารซึ่งจำเป็นต้องมีการส่งสัญญาณที่ชัดเจนในแอมพลิฟายเออร์เสียงตัวอย่างเช่นตัวเก็บประจุที่มีข้อต่อช่วยให้สัญญาณเสียงเคลื่อนที่ระหว่างขั้นตอนต่าง ๆ โดยไม่ปล่อยให้แรงดันไฟฟ้า DC ที่ไม่พึงประสงค์รบกวนสิ่งนี้จะช่วยรักษาคุณภาพเสียงและป้องกันการบิดเบือนด้วยการทำให้มั่นใจว่าสัญญาณที่จำเป็นเท่านั้นที่ผ่านการผ่านตัวเก็บประจุที่ไม่ได้โพลาไรซ์ช่วยให้วงจรทำงานได้ตามที่ตั้งใจไว้ฟังก์ชั่นที่สำคัญอีกประการหนึ่งคือการแยกตัวออกซึ่งจะช่วยให้ระดับแรงดันไฟฟ้ามีเสถียรภาพในวงจรอุปกรณ์อิเล็กทรอนิกส์จำนวนมากเช่นคอมพิวเตอร์และโทรศัพท์มือถือมีชิ้นส่วนที่เปิดและปิดอย่างรวดเร็วการเปลี่ยนแปลงอย่างรวดเร็วเหล่านี้สามารถสร้างแรงดันไฟฟ้าแหลมซึ่งอาจทำให้อุปกรณ์ทำงานผิดปกติตัวเก็บประจุ Decoupling ทำหน้าที่เป็นพลังงานสำรองขนาดเล็กให้พลังงานพิเศษเมื่อจำเป็นและดูดซับแรงดันไฟฟ้าส่วนเกินเพื่อให้ทุกอย่างมีความเสถียรสิ่งนี้จะช่วยป้องกันการเปลี่ยนแปลงของแรงดันไฟฟ้าอย่างฉับพลันจากการทำงานของส่วนประกอบที่ละเอียดอ่อนช่วยให้อุปกรณ์อิเล็กทรอนิกส์ทำงานได้อย่างราบรื่นและน่าเชื่อถือ

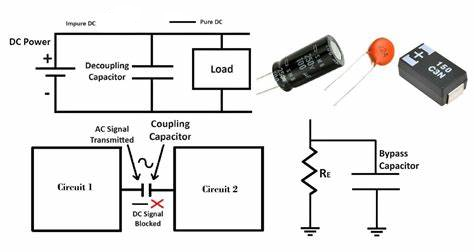

รูปที่ 3 การมีเพศสัมพันธ์และตัวเก็บประจุ decoupling

แอปพลิเคชัน AC และเครื่องเริ่มต้นมอเตอร์

ตัวเก็บประจุที่ไม่ใช่โพลาไรซ์ถูกนำมาใช้กันอย่างแพร่หลายในวงจร AC (กระแสสลับ) ซึ่งช่วยควบคุมการไหลของไฟฟ้าและปรับปรุงประสิทธิภาพหนึ่งในการใช้งานที่สำคัญที่สุดของพวกเขาคือในการเริ่มมอเตอร์ที่พวกเขาช่วยมอเตอร์เฟสเดี่ยวเริ่มทำงานมอเตอร์เหล่านี้พบได้ในเครื่องใช้ในครัวเรือนหลายแห่งเช่นแฟน ๆ ตู้เย็นและเครื่องซักผ้าเนื่องจากแหล่งจ่ายไฟเฟสเดียวไม่สามารถสร้างสนามแม่เหล็กหมุนที่จำเป็นด้วยตัวเองตัวเก็บประจุจึงใช้เพื่อเลื่อนเฟสของกระแสไฟฟ้าทำให้มอเตอร์เริ่มต้นและทำงานได้อย่างมีประสิทธิภาพหากไม่มีตัวเก็บประจุเหล่านี้มอเตอร์ไฟฟ้าจำนวนมากจะต้องดิ้นรนเพื่อเริ่มต้นหรืออาจไม่ทำงานเลยนอกจากเครื่องเริ่มต้นมอเตอร์แล้วตัวเก็บประจุที่ไม่ได้โพลาไรซ์ยังใช้ในการควบคุมพลังงาน AC และการจัดเก็บพลังงานช่วยลดการกะพริบในไฟฟลูออเรสเซนต์ทำให้การไหลของพลังงานคงที่ในวงจรไฟฟ้าและปรับปรุงประสิทธิภาพของอุปกรณ์ที่ใช้พลังงาน ACในระบบพลังงานหมุนเวียนเช่นแผงโซลาร์เซลล์และกังหันลมพวกเขาช่วยในการทำให้ความผันผวนของพลังงานทำให้การไหลของกระแสไฟฟ้าไหลเวียนอย่างต่อเนื่องความสามารถในการจัดการกับการเปลี่ยนแปลงกระแสไฟฟ้าทำให้พวกเขามีคุณค่าในการใช้งานที่แตกต่างกันทั้งในอุปกรณ์อิเล็กทรอนิกส์และอุตสาหกรรมในชีวิตประจำวัน

วงจร Snubber และการปราบปรามชั่วคราว

ตัวเก็บประจุที่ไม่ใช่โพลาไรซ์ยังใช้เพื่อป้องกันวงจรจากแรงดันไฟฟ้าทันทีซึ่งสามารถเกิดขึ้นได้เมื่อเปิดหรือปิดวงจรหนามเหล่านี้สามารถสร้างความเสียหายต่อส่วนประกอบอิเล็กทรอนิกส์ที่ไวต่อความรู้สึกเช่นทรานซิสเตอร์รีเลย์และสวิตช์เพื่อป้องกันสิ่งนี้วงจร Snubber ใช้ตัวเก็บประจุเพื่อดูดซับและควบคุมแรงดันไฟฟ้าที่มากเกินไปเพื่อให้มั่นใจว่าอุปกรณ์ไฟฟ้าจะไม่ได้รับความเสียหายจากการเปลี่ยนแปลงอย่างฉับพลันสิ่งนี้มีความสำคัญในระบบพลังงานสูงเช่นเครื่องจักรอุตสาหกรรมตัวแปลงพลังงานและไดรฟ์มอเตอร์ไฟฟ้าซึ่งแรงดันไฟฟ้าพุ่งสูงขึ้นสามารถแข็งแกร่งมากด้วยการช่วยให้การเปลี่ยนแปลงอย่างฉับพลันเหล่านี้ทำให้ตัวเก็บประจุปรับปรุงอายุการใช้งานและความน่าเชื่อถือของอุปกรณ์อิเล็กทรอนิกส์ฟังก์ชั่นที่เกี่ยวข้องอีกประการหนึ่งคือการปราบปรามชั่วคราวซึ่งปกป้องส่วนประกอบอิเล็กทรอนิกส์จากการเพิ่มขึ้นของแรงดันไฟฟ้าที่ไม่คาดคิดที่เกิดจากการรบกวนสายไฟการโจมตีด้วยฟ้าผ่าหรือการสลับการทำงานแรงดันไฟฟ้าชั่วคราวอาจเป็นอันตรายต่อชิ้นส่วนอิเล็กทรอนิกส์ที่ละเอียดอ่อนนำไปสู่ความล้มเหลวหรือลดประสิทธิภาพตัวเก็บประจุที่ไม่ใช่โพลาไรซ์ช่วยดูดซับไฟกระชากเหล่านี้และเปลี่ยนเส้นทางพลังงานพิเศษอย่างปลอดภัยภายในวงจรป้องกันความเสียหายในการตั้งค่าอุตสาหกรรมที่เครื่องจักรขนาดใหญ่เปิดและปิดตัวเก็บประจุเหล่านี้มักจะให้ความมั่นใจในการทำงานอย่างต่อเนื่องโดยป้องกันการเปลี่ยนแปลงแรงดันไฟฟ้าที่ไม่คาดคิดจากผลกระทบต่ออุปกรณ์ที่เชื่อมต่ออื่น ๆความสามารถในการปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่ละเอียดอ่อนทำให้พวกเขาเป็นองค์ประกอบสำคัญในระบบไฟฟ้าทั้งขนาดเล็กและขนาดใหญ่

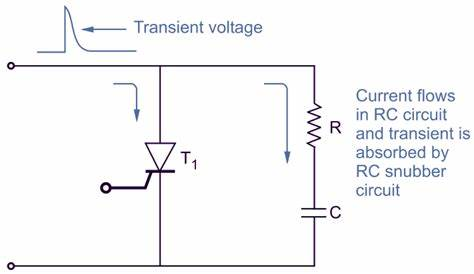

รูปที่ 4 วงจร Snubber RC สำหรับการปราบปรามแรงดันไฟฟ้าชั่วคราว

เกณฑ์การคัดเลือกสำหรับตัวเก็บประจุที่ไม่ได้โพลาไรซ์

การเลือกตัวเก็บประจุที่ไม่เป็นโพลาไรซ์ที่เหมาะสมเป็นขั้นตอนสำคัญในการสร้างวงจรอิเล็กทรอนิกส์ที่เชื่อถือได้คุณต้องพิจารณาปัจจัยหลายอย่างเพื่อให้แน่ใจว่าตัวเก็บประจุทำงานได้ดีและใช้เวลานานขั้นตอนแรกคือ กำหนดค่าความจุที่ถูกต้อง-ซึ่งหมายถึงการหาค่าใช้จ่ายไฟฟ้าที่ตัวเก็บประจุต้องเก็บไว้เพื่อให้วงจรทำงานได้อย่างถูกต้องหากค่าความจุสูงเกินไปหรือต่ำเกินไปวงจรอาจไม่ทำงานตามที่คาดไว้การเลือกค่าที่เหมาะสมช่วยให้มั่นใจได้ว่าการทำงานที่ราบรื่นและป้องกันการเปลี่ยนแปลงที่ไม่พึงประสงค์ในสัญญาณไฟฟ้าหลังจากตัดสินใจเลือกความจุขั้นตอนต่อไปคือ ตรวจสอบการจัดอันดับแรงดันไฟฟ้าของตัวเก็บประจุ-การจัดอันดับนี้บอกได้ว่าแรงดันไฟฟ้าที่ตัวเก็บประจุสามารถจัดการได้อย่างปลอดภัยเป็นการดีที่สุดที่จะเลือกตัวเก็บประจุที่มีคะแนนแรงดันไฟฟ้าสูงกว่าแรงดันไฟฟ้าสูงสุดในวงจรหากการจัดอันดับแรงดันไฟฟ้าต่ำเกินไปตัวเก็บประจุอาจล้มเหลวซึ่งอาจทำให้วงจรเสียหายได้

การใช้ตัวเก็บประจุที่มีระยะขอบแรงดันไฟฟ้าที่ปลอดภัยช่วยป้องกันวงจรจากแรงดันไฟฟ้าพุ่งขึ้นอย่างฉับพลันและยืดอายุการใช้งานของส่วนประกอบอีกปัจจัยสำคัญที่ควรพิจารณาคือ ตัวเก็บประจุตอบสนองต่อความถี่ที่แตกต่างกันอย่างไร-ตัวเก็บประจุที่แตกต่างกันทำงานได้ดีขึ้นในความถี่บางอย่างขึ้นอยู่กับวัสดุที่ทำจากสำหรับวงจรที่ทำงานที่ความถี่สูงควรใช้ตัวเก็บประจุที่มีความต้านทานต่ำเพื่อป้องกันการสูญเสียพลังงานการเลือกประเภทตัวเก็บประจุที่เหมาะสมสำหรับความถี่ของวงจรช่วยรักษาสัญญาณที่มั่นคงและปรับปรุงประสิทธิภาพสภาพแวดล้อมยังมีบทบาทสำคัญในการเลือกตัวเก็บประจุหากวงจรจะถูกใช้ในอุณหภูมิสูงสภาพแวดล้อมที่ชื้นหรือสถานที่ที่อาจมีการสั่นสะเทือนตัวเก็บประจุจะต้องทนต่อเงื่อนไขเหล่านี้ได้ตัวเก็บประจุบางตัวได้รับการออกแบบมาเป็นพิเศษเพื่อรองรับความร้อนความชื้นหรือความเครียดทางกายภาพโดยไม่ทำลายเมื่อเวลาผ่านไปการเลือกตัวเก็บประจุที่เหมาะสมสำหรับสภาพแวดล้อมช่วยให้มั่นใจได้ถึงความน่าเชื่อถือในระยะยาวและป้องกันความล้มเหลวที่เกิดจากเงื่อนไขที่รุนแรง

ในที่สุดคุณต้องตัดสินใจว่าจะเชื่อมต่อตัวเก็บประจุภายในวงจรได้อย่างไรตัวเก็บประจุสามารถเชื่อมต่อเป็นอนุกรมหรือขนานขึ้นอยู่กับความต้องการของวงจรการเชื่อมต่อแบบอนุกรมเพิ่มความสามารถของแรงดันไฟฟ้า แต่ลดความจุทั้งหมดในขณะที่การเชื่อมต่อแบบขนานเพิ่มความจุในขณะที่รักษาระดับแรงดันไฟฟ้าเท่ากันการทำความเข้าใจการกำหนดค่าเหล่านี้ช่วยปรับวงจรให้ตรงตามข้อกำหนดด้านประสิทธิภาพที่เฉพาะเจาะจงโดยพิจารณาอย่างรอบคอบกับปัจจัยเหล่านี้ คะแนนแรงดันไฟฟ้า- การตอบสนองความถี่- สภาพแวดล้อม, และ ประเภทการเชื่อมต่อคุณสามารถเลือกตัวเก็บประจุที่ไม่ใช่โพลาไรซ์ที่ดีที่สุดสำหรับการออกแบบของพวกเขาการเลือกที่ถูกต้องช่วยให้มั่นใจได้ว่าตัวเก็บประจุทำงานได้ดียาวนานขึ้นและช่วยให้วงจรทำงานได้อย่างราบรื่น

ความแตกต่างระหว่างตัวเก็บประจุแบบโพลาไรซ์และแบบไม่ใช้โพลาไรซ์

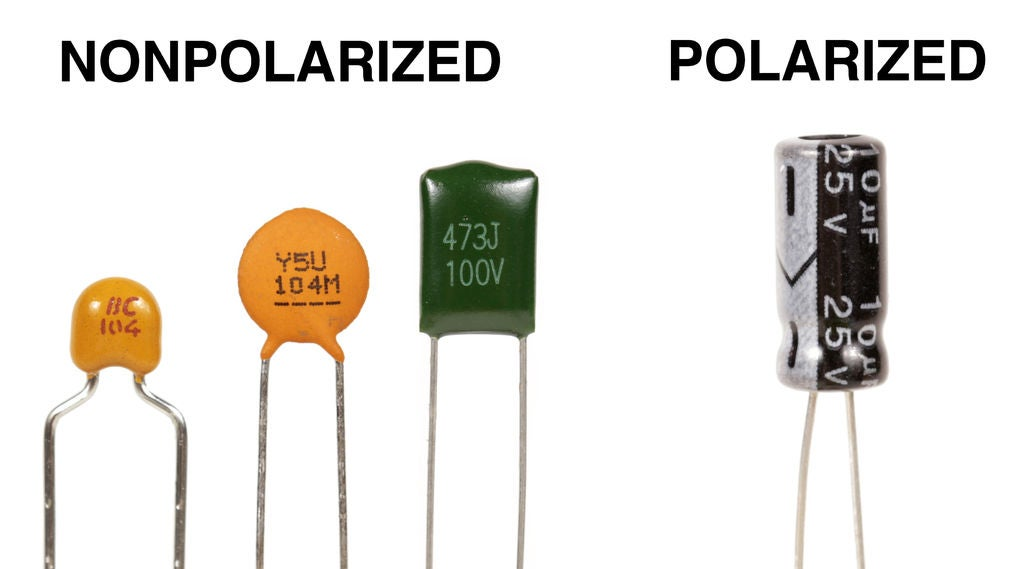

รูปที่ 5 ตัวเก็บประจุที่ไม่ได้ขั้วกับโพลาไรซ์

ตัวเก็บประจุไม่ว่าจะเป็นโพลาไรซ์หรือไม่ใช่โพลาไรซ์ให้บริการที่ยอดเยี่ยมในวงจรอิเล็กทรอนิกส์โดยการจัดเก็บและปลดปล่อยพลังงานไฟฟ้าตามต้องการในขณะที่ทั้งสองประเภทแบ่งปันฟังก์ชั่นนี้พวกเขาจะโดดเด่นด้วยลักษณะต่าง ๆ รวมถึงความแตกต่างในวัสดุอิเล็กทริกคุณสมบัติทางไฟฟ้าค่าความจุการออกแบบโครงสร้างสภาพการทำงานและความเหมาะสมสำหรับการใช้งานเฉพาะความแตกต่างเหล่านี้มีผลต่อประสิทธิภาพของพวกเขาในการออกแบบวงจรที่แตกต่างกันและกำหนดตัวเลือกที่ดีที่สุดตามข้อกำหนดด้านประสิทธิภาพ

รูปแบบอิเล็กทริก

วัสดุอิเล็กทริกภายในตัวเก็บประจุทำหน้าที่เป็นอุปสรรคฉนวนระหว่างแผ่นนำไฟฟ้าทำให้กระแสไฟฟ้าโดยตรงจากการผ่านในขณะที่ช่วยให้ตัวเก็บประจุเก็บพลังงานในสนามไฟฟ้าประเภทของอิเล็กทริกที่ใช้อย่างมีนัยสำคัญมีผลต่อประสิทธิภาพโดยรวมของตัวเก็บประจุรวมถึงความจุคะแนนแรงดันไฟฟ้าและการตอบสนองความถี่ตัวเก็บประจุแบบโพลาไรซ์เช่นตัวเก็บประจุอิเล็กโทรไลต์มักใช้อิเล็กโทรไลต์เป็นสื่ออิเล็กทริกตัวเลือกอิเล็กทริกที่ไม่เหมือนใครนี้ช่วยให้พวกเขาได้รับค่าความจุที่สูงขึ้นเมื่อเทียบกับทางเลือกที่ไม่ใช่โพลาไรซ์จำนวนมากองค์ประกอบเฉพาะของอิเล็กโทรไลต์พร้อมกับกระบวนการผลิตกำหนดลักษณะทางไฟฟ้าสุดท้ายของตัวเก็บประจุรวมถึงประสิทธิภาพความเสถียรและความทนทานต่อแรงดันไฟฟ้าในทางกลับกันตัวเก็บประจุที่ไม่ได้โพลาไรซ์ใช้วัสดุอิเล็กทริกที่หลากหลายรวมถึงฟิล์มเซรามิกโพลีเอสเตอร์และฟิล์มออกไซด์โลหะวัสดุเหล่านี้แต่ละชนิดให้คุณสมบัติทางไฟฟ้าที่แตกต่างกันทำให้ตัวเก็บประจุที่ไม่เป็นโพลาไรซ์มีความหลากหลายในการใช้งานต่างๆหนึ่งในปัจจัยกำหนดที่กำหนดว่าตัวเก็บประจุเป็นโพลาไรซ์หรือไม่ได้เป็นโพลาไรซ์คือความสามารถในการพลิกกลับของโพลาไรซ์อิเล็กทริกหากอิเล็กทริกอนุญาตให้มีการเคลื่อนไหวของประจุแบบสองทิศทางโดยไม่มีการย่อยสลายตัวเก็บประจุจะยังคงไม่เป็นโพลาไรซ์ทำให้เหมาะสำหรับวงจร AC

ความแตกต่างในประสิทธิภาพ

ลักษณะการทำงานของตัวเก็บประจุแตกต่างกันไปตามการออกแบบฟังก์ชั่นที่ตั้งใจและข้อกำหนดทางไฟฟ้าประสิทธิภาพของพวกเขาในการใช้งานวงจรขึ้นอยู่กับปัจจัยต่าง ๆ เช่นค่าความจุความต้านทานชุดเทียบเท่า (ESR) กระแสรั่วไหลและการตอบสนองความถี่ตัวอย่างเช่นในแหล่งจ่ายไฟทางโทรทัศน์ตัวเก็บประจุฟิล์มออกไซด์ของโลหะเป็นที่รู้จักกันดีในเรื่องประสิทธิภาพการกรองที่เหนือกว่าอย่างไรก็ตามเพื่อให้บรรลุความจุที่ต้องการและความอดทนของแรงดันไฟฟ้าพวกเขามักจะต้องมีขนาดค่อนข้างใหญ่ในขนาดทางกายภาพซึ่งสามารถ จำกัด การใช้งานจริงในแอปพลิเคชันที่ จำกัด อวกาศในทางตรงกันข้ามตัวเก็บประจุอิเล็กโทรไลต์ซึ่งมีโพลาไรซ์โดยเนื้อแท้นำเสนอโซลูชันที่มีขนาดกะทัดรัดมากขึ้นสำหรับแอปพลิเคชันการกรองที่มีความแปรปรวนสูงทำให้เป็นตัวเลือกที่ต้องการสำหรับวงจรจ่ายไฟโดยทั่วไปแล้วตัวเก็บประจุอิเล็กโทรไลต์ที่มีค่าความจุเกิน 1 µF ใช้สำหรับการใช้งานเช่นการมีเพศสัมพันธ์การแยกและการกรองภายในแหล่งจ่ายไฟความจุสูงของพวกเขาช่วยให้พวกเขาสามารถปรับความผันผวนของแรงดันไฟฟ้าได้อย่างมีประสิทธิภาพทำให้มั่นใจได้ว่าการทำงานของวงจรที่เสถียรตัวเก็บประจุที่ไม่ใช่โพลาไรซ์ซึ่งโดยทั่วไปมีค่าความจุต่ำกว่า 1 µF มักใช้ในวงจรที่ต้องใช้การเลือกความถี่ที่แม่นยำฟังก์ชั่นการ จำกัด ปัจจุบันหรือการปรับจูนเรโซแนนซ์อย่างไรก็ตามตัวเก็บประจุที่ไม่ได้เป็นโพลาไรซ์ขนาดใหญ่ที่สามารถจัดการกับแรงดันไฟฟ้าสูงก็มีให้เช่นกันสิ่งเหล่านี้มักใช้ในแอปพลิเคชันเฉพาะเช่นการชดเชยพลังงานปฏิกิริยาการขยับเฟสมอเตอร์และการแปลงความถี่ในกริดไฟฟ้า

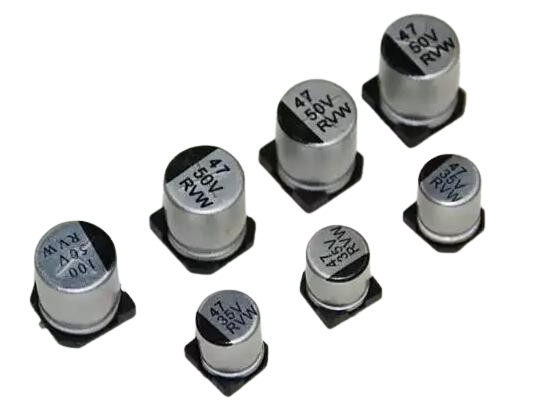

รูปที่ 6. ความแตกต่างในประสิทธิภาพ

ความแปรปรวนในความจุ

ค่าความจุของตัวเก็บประจุได้รับอิทธิพลโดยตรงจากประเภทของวัสดุอิเล็กทริกที่ใช้ในการก่อสร้างตัวเก็บประจุแบบโพลาไรซ์ได้รับการออกแบบมาเพื่อให้ความจุสูงในฟอร์มแฟคเตอร์ขนาดกะทัดรัดความสามารถในการจัดเก็บและปล่อยพลังงานไฟฟ้าจำนวนมากทำให้พวกเขามีค่าในการใช้งานที่ต้องการการควบคุมแรงดันไฟฟ้าที่มั่นคงเช่นแหล่งจ่ายไฟ DC และวงจรสัญญาณเสียงฟังก์ชั่นของพวกเขาในการกรองและแรงดันไฟฟ้าที่เสถียรทำให้มั่นใจได้ว่าวงจรอิเล็กทรอนิกส์ทำงานอย่างต่อเนื่องลดความผันผวนและการรบกวนเสียงในขณะที่พวกเขามักจะแสดงความจุที่ต่ำกว่าเมื่อเทียบกับคู่โพลาไรซ์ของพวกเขาตัวเก็บประจุที่ไม่ได้โพลาไรซ์มีข้อได้เปรียบที่แตกต่างกันในการออกแบบวงจรเฉพาะธรรมชาติแบบสองทิศทางของพวกเขาทำให้พวกเขามีความหลากหลายสูงโดยเฉพาะอย่างยิ่งในวงจร AC ที่ขั้วไม่ได้กังวลความยืดหยุ่นนี้ช่วยให้พวกเขาสามารถใช้ในการประมวลผลสัญญาณการปรับความถี่และแอพพลิเคชั่นการจับคู่ความต้านทานเพื่อให้มั่นใจว่าการทำงานของวงจรที่เสถียรในความถี่ต่างๆ

ความไม่เท่าเทียมกัน

โครงสร้างทางกายภาพของตัวเก็บประจุแตกต่างกันไปขึ้นอยู่กับประเภทการใช้งานที่ตั้งใจและการออกแบบการผลิตตัวเก็บประจุมีให้เลือกหลายรูปแบบและขนาดแต่ละรูปแบบที่ปรับให้เหมาะกับข้อกำหนดของแอปพลิเคชันเฉพาะตัวเก็บประจุอิเล็กโทรไลต์ซึ่งเป็นโพลาไรซ์ส่วนใหญ่มักผลิตในรูปทรงกระบอกเนื่องจากการก่อสร้างภายในอย่างไรก็ตามการออกแบบโครงสร้างทางเลือกรวมถึงรูปแบบรูปสี่เหลี่ยมผืนผ้าแผ่นท่อและรูปแบบตัวเก็บประจุแบบกระจายมีอยู่สำหรับฟังก์ชั่นอิเล็กทรอนิกส์เฉพาะยกตัวอย่างเช่นความจุแบบกระจายเป็นลักษณะโดยธรรมชาติในเค้าโครงวงจรหลายตัวโดยเฉพาะอย่างยิ่งในแอพพลิเคชั่นความถี่สูงและความถี่ระดับกลางผลกระทบนี้อาจเป็นประโยชน์หรือต้องการค่าตอบแทนขึ้นอยู่กับข้อกำหนดการออกแบบของวงจร

การพิจารณาการใช้งานและสิ่งแวดล้อม

ตัวเก็บประจุแบบโพลาไรซ์: ตัวเก็บประจุอิเล็กโทรไลต์อลูมิเนียมซึ่งใช้กันทั่วไปสำหรับการใช้งานขนาดใหญ่ที่มีขนาดใหญ่ให้การกรองพลังงานที่มีประสิทธิภาพ แต่แสดงข้อ จำกัด ด้านประสิทธิภาพที่ความถี่สูงตัวเก็บประจุอิเล็กโทรไลต์แทนทาลัมแม้ว่าจะมีราคาแพงกว่า แต่ก็มีความเสถียรและประสิทธิภาพที่เหนือกว่าในการใช้งานความถี่สูงทำให้เหมาะสำหรับการใช้งานในวงจรอิเล็กทรอนิกส์ขั้นสูงที่ต้องการการควบคุมแรงดันไฟฟ้าที่แม่นยำ

ตัวเก็บประจุที่ไม่ใช่โพลาไรซ์: ตัวเก็บประจุของฟิล์มเซรามิกเสาหินและโพลีเอทิลีนถูกนำมาใช้อย่างกว้างขวางเนื่องจากขนาดขนาดกะทัดรัดความสามารถในการจ่ายและความเหมาะสมสำหรับการใช้งานความถี่สูงในขณะที่พวกเขาโดยทั่วไปเสนอค่าความจุที่ต่ำกว่าเมื่อเทียบกับตัวเก็บประจุอิเล็กโทรไลต์ความน่าเชื่อถือและความเสถียรในวงจร AC ทำให้พวกเขาดีในการประมวลผลสัญญาณวงจรกำหนดเวลาและเครือข่ายการจับคู่ความต้านทานตัวเก็บประจุอิเล็กทริกแบบแม่เหล็กซึ่งใช้วัสดุเซรามิกและอิเล็กโทรดสีเงินแสดงการรั่วไหลของพลังงานต่ำและความเสถียรความถี่สูงทำให้เหมาะสำหรับการใช้งานแรงดันสูงและ RF

ประสิทธิภาพของตัวเก็บประจุยังได้รับอิทธิพลจากค่าคงที่ไดอิเล็กทริกของวัสดุฉนวนวัสดุที่มีความสามารถสูงเช่นเซรามิก ferroelectric และอิเล็กโทรไลต์ช่วยให้ตัวเก็บประจุได้รับค่าความจุสูงภายในปริมาณเล็กน้อยอย่างไรก็ตามพวกเขาอาจแนะนำการสูญเสียพลังงานที่สูงขึ้นซึ่งอาจเป็นปัจจัย จำกัด ในแอปพลิเคชันบางอย่างในทางตรงกันข้ามวัสดุที่มีการอนุญาตต่ำกว่าเช่นองค์ประกอบเซรามิกที่เฉพาะเจาะจงแสดงการสูญเสียพลังงานลดลงทำให้เหมาะสำหรับการใช้งานความถี่สูงที่ความสมบูรณ์ของสัญญาณเป็นข้อกังวลหลัก

ความแตกต่างของแอปพลิเคชัน

ตัวเก็บประจุแบบโพลาไรซ์: ตัวเก็บประจุเหล่านี้ดีในการใช้งาน DC ซึ่งจำเป็นต้องมีตัวเก็บประจุที่สำคัญสำหรับการรักษาเสถียรภาพของแรงดันไฟฟ้าการกรองและการจัดเก็บพลังงานพวกเขาใช้กันอย่างแพร่หลายในวงจรจ่ายไฟระบบขยายเสียงและวงจรควบคุมแรงดันไฟฟ้าอิเล็กทรอนิกส์เนื่องจากลักษณะโพลาไรซ์ของพวกเขาจะต้องติดตั้งอย่างถูกต้องเพื่อป้องกันความเสียหายหรือความผิดปกติ

ตัวเก็บประจุที่ไม่ใช่โพลาไรซ์: ตัวเก็บประจุเหล่านี้มักใช้ในวงจร AC สำหรับฟังก์ชั่นเช่นการเชื่อมต่อสัญญาณการแยกและการปรับความถี่ความสามารถในการจัดการการไหลของกระแสสองทิศทางทำให้พวกเขาเหมาะสำหรับการใช้งานในการประมวลผลสัญญาณเสียงการกระจายพลังงาน AC และระบบแสงสว่างซึ่งขั้วไม่ได้กังวล

ข้อได้เปรียบเชิงเปรียบเทียบ

ตัวเก็บประจุแบบโพลาไรซ์: ข้อได้เปรียบหลักของตัวเก็บประจุโพลาไรซ์อยู่ที่ความสามารถในการเก็บพลังงานไฟฟ้าจำนวนมากภายในการออกแบบขนาดกะทัดรัดคุณลักษณะนี้ทำให้พวกเขามีความสำคัญในวงจรที่ต้องใช้แรงดันไฟฟ้า DC ที่มีความเสถียร

ตัวเก็บประจุที่ไม่ใช่โพลาไรซ์: ตัวเก็บประจุเหล่านี้ให้ความยืดหยุ่นในการออกแบบมากขึ้นโดยอนุญาตให้กระแสไหลในทั้งสองทิศทางความสามารถในการปรับตัวของพวกเขาทำให้พวกเขาเป็นตัวเลือกที่ต้องการสำหรับการประมวลผลสัญญาณ AC การจับคู่อิมพีแดนซ์และแอพพลิเคชั่นที่การพิจารณาขั้วไม่จำเป็นความน่าเชื่อถือและความมั่นคงของพวกเขาในความถี่ที่หลากหลายช่วยเพิ่มความเหมาะสมสำหรับการใช้งานอิเล็กทรอนิกส์และการจัดการพลังงานที่หลากหลาย

ประเภทของตัวเก็บประจุที่ไม่ได้ขั้ว

เราสำรวจตัวเก็บประจุที่ไม่ได้โพลาไรซ์หลายประเภทเน้นการก่อสร้างข้อดีและกรณีการใช้งานทั่วไป

ตัวเก็บประจุเซรามิก

ตัวเก็บประจุเซรามิกเป็นหนึ่งในตัวเก็บประจุที่ใช้กันอย่างแพร่หลายในอิเล็กทรอนิกส์สมัยใหม่ส่วนใหญ่เกิดจากขนาดขนาดกะทัดรัดความสามารถในการจ่ายและความสามารถรอบตัวในการใช้งานที่หลากหลายตัวเก็บประจุเหล่านี้ใช้วัสดุเซรามิกเป็นอิเล็กทริกซึ่งให้ฉนวนไฟฟ้าที่ยอดเยี่ยมและช่วยให้การเก็บประจุมีประสิทธิภาพหนึ่งในข้อดีของพวกเขาคือความสามารถในการทำงานได้อย่างมีประสิทธิภาพในวงจรความถี่สูงทำให้พวกเขาเป็นตัวเลือกที่ต้องการสำหรับการปราบปรามเสียงรบกวนการมีเพศสัมพันธ์และการแยกแอพพลิเคชั่นทั้งในวงจร AC และ DCตัวเก็บประจุเซรามิกมีให้เลือกหลายรูปแบบรวมถึงประเภท Class 1 และ Class 2 ซึ่งแตกต่างกันในแง่ของความเสถียรค่าสัมประสิทธิ์อุณหภูมิและความน่าเชื่อถือของประสิทธิภาพตัวเก็บประจุเซรามิกคลาส 1 มีความแม่นยำที่เหนือกว่าและความแปรปรวนของความจุน้อยที่สุดมากกว่าการเปลี่ยนแปลงอุณหภูมิในขณะที่ตัวแปรคลาส 2 ให้ค่าความจุที่สูงขึ้นในราคาที่ต่ำกว่า แต่มีความเสถียรลดลงเล็กน้อย

รูปที่ 7 ตัวเก็บประจุเซรามิก

ตัวเก็บประจุเหล่านี้พบได้ทั่วไปในแอพพลิเคชั่นเช่นการกรองแหล่งจ่ายไฟการปราบปรามการรบกวนด้วยคลื่นแม่เหล็กไฟฟ้า (EMI) และการประมวลผลสัญญาณในวงจรความถี่วิทยุ (RF)เนื่องจากธรรมชาติที่ไม่เป็นโพลาไรซ์ตัวเก็บประจุเซรามิกสามารถใช้ในวงจรที่ขั้วไม่ได้เป็นกังวลเพิ่มความสามารถในการใช้งานยิ่งไปกว่านั้นความก้าวหน้าในเทคโนโลยีตัวเก็บประจุเซรามิกเช่นตัวเก็บประจุเซรามิกหลายชั้น (MLCCs) ได้เปิดใช้งานการรวมเข้ากับแผงวงจรความหนาแน่นสูงที่ทันสมัยโดยเฉพาะอย่างยิ่งในการสื่อสารโทรคมนาคมอิเล็กทรอนิกส์ยานยนต์และอุปกรณ์เช่นสมาร์ทโฟนแม้จะมีประโยชน์มากมาย แต่ตัวเก็บประจุเซรามิกสามารถแสดงปรากฏการณ์ที่เรียกว่าเอฟเฟกต์ microphonic ซึ่งการสั่นสะเทือนเชิงกลทำให้เกิดเสียงรบกวนทางไฟฟ้าอย่างไรก็ตามความน่าเชื่อถือความสามารถในการจ่ายและการปรับตัวทำให้พวกเขาเป็นแกนหลักของการออกแบบอิเล็กทรอนิกส์ร่วมสมัย

ตัวเก็บประจุ

ตัวเก็บประจุฟิล์มหรือที่รู้จักกันในชื่อตัวเก็บประจุฟิล์มพลาสติกเป็นชั้นเรียนของตัวเก็บประจุที่ไม่ได้เป็นโพลาไรซ์ที่ใช้ฟิล์มพลาสติกบาง ๆ เป็นวัสดุอิเล็กทริกตัวเก็บประจุเหล่านี้ได้รับการยกย่องอย่างสูงเกี่ยวกับความมั่นคงความต้านทานซีรีย์ที่เทียบเท่ากันต่ำ (ESR) และคุณสมบัติการรักษาตนเองที่ยอดเยี่ยมซึ่งช่วยเพิ่มอายุการใช้งานที่ยืนยาวและความน่าเชื่อถือในวงจรอิเล็กทรอนิกส์ต่างๆวัสดุอิเล็กทริกในตัวเก็บประจุของฟิล์มสามารถทำจากพลาสติกหลายชนิดรวมถึงโพลีเอทิลีน terephthalate (PET), โพรพิลีน (PP), โพลีสไตรีน (PS) และโพลีคาร์บอเนต (PC)วัสดุแต่ละชนิดมีข้อได้เปรียบที่แตกต่างกัน: ตัวอย่างเช่นตัวเก็บประจุโพลีโพรพีลีนให้ประสิทธิภาพความถี่สูงที่ยอดเยี่ยมและปัจจัยการสลายตัวต่ำทำให้เหมาะสำหรับการใช้งานที่ต้องการการสูญเสียพลังงานน้อยที่สุดเช่นวงจรพัลส์และระบบเสียง

รูปที่ 8 ตัวเก็บประจุฟิล์ม

เนื่องจากการออกแบบที่แข็งแกร่งและประสิทธิภาพที่เชื่อถือได้ตัวเก็บประจุของฟิล์มจึงถูกนำมาใช้กันอย่างแพร่หลายในแอปพลิเคชันที่มีความเสถียรในระยะยาวและการเหนี่ยวนำต่ำพวกเขาพบได้ในพลังงานอิเล็กทรอนิกส์วงจรมอเตอร์วิ่งวงจร Snubber และตัวกรองความถี่วิทยุ (RF)ซึ่งแตกต่างจากตัวเก็บประจุอิเล็กโทรไลติกตัวเก็บประจุฟิล์มไม่ได้รับผลกระทบจากการแห้งหรือการรั่วไหลของอิเล็กโทรไลต์ซึ่งขยายอายุการใช้งานพวกเขาแสดงความต้านทานฉนวนที่ยอดเยี่ยมทำให้พวกเขาสามารถทำงานได้อย่างมีประสิทธิภาพในแอปพลิเคชันแรงดันสูงอย่างไรก็ตามข้อเสียเปรียบที่น่าสังเกตอย่างหนึ่งคือขนาดที่ค่อนข้างใหญ่กว่าเมื่อเทียบกับตัวเก็บประจุเซรามิกที่มีค่าความจุที่คล้ายกันอย่างไรก็ตามเรื่องนี้ลักษณะทางไฟฟ้าที่เหนือกว่าและความทนทานทำให้พวกเขาเป็นตัวเลือกที่ยอดเยี่ยมสำหรับการใช้งานที่ต้องการความแม่นยำและความน่าเชื่อถือสูง

ตัวเก็บประจุไมกา

ตัวเก็บประจุ MICA เป็นตัวเก็บประจุแบบไม่ใช้โพลาไรซ์ที่ใช้ MICA เป็นวัสดุอิเล็กทริกของพวกเขาซึ่งได้รับรางวัลสำหรับคุณสมบัติทางไฟฟ้าที่ยอดเยี่ยมรวมถึงความแม่นยำสูงความเสถียรที่โดดเด่นและการสูญเสียพลังงานน้อยที่สุดMICA เป็นแร่ธาตุที่เกิดขึ้นตามธรรมชาติที่รู้จักกันดีในเรื่องฉนวนและความต้านทานต่อความชื้นซึ่งก่อให้เกิดความน่าเชื่อถือในระยะยาวของตัวเก็บประจุเหล่านี้ตัวเก็บประจุเหล่านี้มีการดูดซับอิเล็กทริกต่ำมากและค่าสัมประสิทธิ์อุณหภูมิใกล้ศูนย์ทำให้เหมาะอย่างยิ่งสำหรับวงจรที่ต้องการค่าความจุที่แน่นอนที่มีความผันผวนน้อยที่สุดเมื่อเวลาผ่านไปหรือมีการเปลี่ยนแปลงอุณหภูมิ

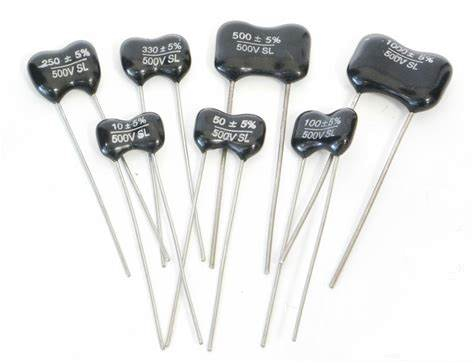

รูปที่ 9. ตัวเก็บประจุของไมกา

การใช้งานหลักของตัวเก็บประจุ MICA นั้นพบได้ในวงจรความถี่สูงเช่นเครื่องส่งสัญญาณ RF และตัวรับสัญญาณออสซิลเลเตอร์และเครื่องขยายเสียงซึ่งความสอดคล้องของประสิทธิภาพนั้นยอดเยี่ยมมากเนื่องจากความมั่นคงที่เหนือกว่าพวกเขายังใช้ในเครื่องมือวัดระดับห้องปฏิบัติการและแอพพลิเคชั่นแรงดันไฟฟ้าสูงรวมถึงระบบเรดาร์และอุปกรณ์สื่อสารระดับทหารหนึ่งในเหตุผลสำคัญสำหรับความน่าเชื่อถือสูงของพวกเขาคือตัวเก็บประจุ MICA ไม่ได้ลดลงเมื่อเวลาผ่านไปอย่างรวดเร็วเท่ากับประเภทอื่น ๆ ทำให้พวกเขาเป็นตัวเลือกที่เหมาะสำหรับส่วนประกอบอิเล็กทรอนิกส์อย่างไรก็ตามตัวเก็บประจุเหล่านี้มีแนวโน้มที่จะมีราคาแพงกว่าตัวเก็บประจุเซรามิกหรือฟิล์มเนื่องจากกระบวนการผลิตที่พิถีพิถันเพื่อให้แน่ใจว่ามีความแม่นยำและความทนทานแม้จะมีค่าใช้จ่ายที่สูงขึ้น แต่ประสิทธิภาพทางไฟฟ้าที่ไม่มีใครเทียบได้ทำให้พวกเขาเป็นตัวเลือกที่ต้องการสำหรับแอปพลิเคชันที่ความแม่นยำและความมั่นคงไม่สามารถต่อรองได้

ตัวเก็บประจุแก้ว

ตัวเก็บประจุแก้วเป็นตัวแทนประเภทเฉพาะของตัวเก็บประจุที่ไม่ได้เป็นโพลาไรซ์ที่ใช้แก้วเป็นวัสดุอิเล็กทริกซึ่งให้ประสิทธิภาพที่เหนือกว่าในสภาพแวดล้อมที่รุนแรงตัวเก็บประจุเหล่านี้ได้รับการออกแบบมาสำหรับการใช้งานที่น่าเชื่อถือสูงซึ่งความเสถียรในช่วงอุณหภูมิที่กว้างและความต้านทานต่อปัจจัยด้านสิ่งแวดล้อมเช่นความชื้นและรังสีแก้วอิเล็กทริกให้ความต้านทานฉนวนที่สูงเป็นพิเศษซึ่งช่วยลดกระแสการรั่วไหลและทำให้มั่นใจได้ว่าประสิทธิภาพที่สอดคล้องกันแม้ภายใต้สภาวะการทำงานที่เข้มงวด

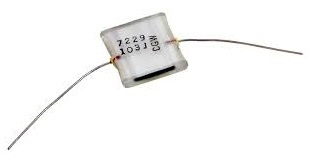

รูปที่ 10 ตัวเก็บประจุแก้ว

เนื่องจากความทนทานของพวกเขาตัวเก็บประจุแก้วจึงถูกนำมาใช้อย่างกว้างขวางในการบินและอวกาศทหารและการใช้งานอุตสาหกรรมพวกเขามักจะถูกนำไปใช้ในระบบดาวเทียมอุปกรณ์สำรวจอวกาศและการทดลองฟิสิกส์พลังงานสูงซึ่งส่วนประกอบจะต้องทนต่อความผันผวนของอุณหภูมิที่รุนแรงและการสัมผัสกับรังสีเป็นเวลานานตัวเก็บประจุแก้วมีการสูญเสียต่ำที่ความถี่สูงทำให้เหมาะสำหรับการใช้งาน RF และไมโครเวฟแม้จะมีลักษณะการทำงานที่ยอดเยี่ยม แต่ก็มีราคาค่อนข้างแพงและมีขนาดใหญ่กว่าเมื่อเทียบกับประเภทตัวเก็บประจุอื่น ๆ โดย จำกัด การใช้งานแอพพลิเคชั่นพิเศษที่ผลประโยชน์ที่เป็นเอกลักษณ์ของพวกเขามีค่ามากกว่าการพิจารณาต้นทุนและขนาดอย่างไรก็ตามความน่าเชื่อถือและความทนทานของพวกเขาทำให้พวกเขาเป็นองค์ประกอบที่สำคัญในระบบอิเล็กทรอนิกส์ที่มีความสำคัญต่อภารกิจ

ตัวเก็บประจุเทฟลอน (PTFE)

ตัวเก็บประจุเทฟลอนหรือที่รู้จักกันในชื่อตัวเก็บประจุ PTFE (polytetrafluoroethylene) เป็นประเภทเฉพาะของตัวเก็บประจุที่ไม่เป็นโพลาไรซ์ที่รู้จักกันดีสำหรับความเสถียรทางความร้อนที่โดดเด่นการสูญเสียอิเล็กทริกต่ำและความต้านทานฉนวนสูงPTFE ซึ่งเป็นพอลิเมอร์เฉื่อยที่ทนทานและทางเคมีทำหน้าที่เป็นวัสดุอิเล็กทริกทำให้ตัวเก็บประจุเหล่านี้มีความต้านทานต่ออุณหภูมิสูงความชื้นและการย่อยสลายทางเคมีเนื่องจากความสามารถในการใช้งานได้อย่างน่าเชื่อถือในสภาวะที่รุนแรงทำให้ตัวเก็บประจุ PTFE มักใช้ในการบินและอวกาศการแพทย์และอุตสาหกรรมพวกเขาสามารถทำงานได้อย่างมีประสิทธิภาพในช่วงอุณหภูมิที่กว้างมักจะเกิน 200 ° C โดยไม่มีการเปลี่ยนแปลงในความจุหรือลักษณะทางไฟฟ้าข้อดีอีกประการหนึ่งของตัวเก็บประจุเทฟลอนคือปัจจัยการกระจายที่ต่ำเป็นพิเศษซึ่งทำให้พวกเขาเหมาะสมอย่างยิ่งสำหรับการใช้งานความถี่สูงเช่นวงจร RF ระบบไมโครเวฟและวงจรชีพจรที่ต้องสูญเสียพลังงานน้อยที่สุดซึ่งแตกต่างจากตัวเก็บประจุประเภทอื่น ๆ ตัวเก็บประจุ PTFE ไม่ลดลงเมื่อเวลาผ่านไปเนื่องจากเอฟเฟกต์อายุอย่างไรก็ตามตัวเก็บประจุเหล่านี้มีแนวโน้มที่จะมีราคาแพงกว่าเนื่องจากความซับซ้อนของการผลิตและค่าใช้จ่ายสูงของวัสดุ PTFEโดยทั่วไปจะมีขนาดใหญ่กว่าเมื่อเทียบกับตัวเก็บประจุเซรามิกหรือฟิล์มที่มีค่าความจุที่คล้ายกันแม้จะมีข้อ จำกัด เหล่านี้ตัวเก็บประจุเทฟลอนยังคงเป็นตัวเลือกที่ต้องการสำหรับการใช้งานที่ต้องการความแม่นยำสูงความน่าเชื่อถือและการต่อต้านสภาพแวดล้อมที่รุนแรง

รูปที่ 11. ตัวเก็บประจุเทฟลอน

ตัวเก็บประจุไมกาสีเงิน

ตัวเก็บประจุ MICA Silver เป็นตัวเก็บประจุ MICA แบบดั้งเดิมที่ได้รับการปรับปรุงใหม่โดยผสมผสานแผ่นไมกาธรรมชาติบางแผ่นที่เคลือบด้วยชั้นเงินเพื่อเพิ่มการนำไฟฟ้าและความแม่นยำตัวเก็บประจุเหล่านี้เป็นที่รู้จักกันดีในเรื่องความแม่นยำสูงความเสถียรความถี่ที่ยอดเยี่ยมและการสูญเสียพลังงานน้อยที่สุดทำให้พวกเขามีค่าในการใช้งานที่ต้องการค่าความจุที่แม่นยำในช่วงเวลาที่ขยายออกไปเนื่องจากการก่อสร้างของพวกเขาตัวเก็บประจุ MICA สีเงินแสดงการดูดซับอิเล็กทริกต่ำและค่าสัมประสิทธิ์อุณหภูมิเล็กน้อยเพื่อให้มั่นใจว่าความจุของพวกเขายังคงมีเสถียรภาพแม้ในสภาพแวดล้อมความร้อนที่ผันผวนแอพพลิเคชั่นที่พบบ่อยที่สุดสำหรับตัวเก็บประจุ MICA สีเงิน ได้แก่ วงจรความถี่วิทยุ (RF), ออสซิลเลเตอร์และเครือข่ายตัวกรองที่แม่นยำซึ่งแม้แต่การเบี่ยงเบนเล็กน้อยในความจุก็อาจส่งผลกระทบต่อประสิทธิภาพของวงจรพวกเขายังใช้บ่อยในอุปกรณ์เสียงโบราณและระดับสูงซึ่งคุณสมบัติทางไฟฟ้าที่เหนือกว่าช่วยรักษาความเที่ยงตรงของเสียงเมื่อเปรียบเทียบกับตัวเก็บประจุเซรามิกและฟิล์มตัวเก็บประจุ MICA สีเงินมีการสูญเสียที่ต่ำกว่ามากที่ความถี่สูงทำให้พวกเขายอดเยี่ยมในการใช้งาน RF และไมโครเวฟอย่างไรก็ตามข้อดีเหล่านี้มีค่าใช้จ่ายตัวเก็บประจุ MICA เงินค่อนข้างแพงเนื่องจากการใช้เงินในกระบวนการผลิตและการควบคุมคุณภาพที่พิถีพิถันพวกเขามีอยู่ในค่าความจุที่เล็กลง จำกัด การใช้งานในแอปพลิเคชันที่ต้องการช่วงความจุที่ใหญ่กว่าแม้จะมีปัจจัยเหล่านี้ความแม่นยำและความน่าเชื่อถือที่ไม่มีใครเทียบได้ทำให้พวกเขาเป็นองค์ประกอบที่มีค่าในวงจรอิเล็กทรอนิกส์พิเศษ

รูปที่ 12. ตัวเก็บประจุไมกาสีเงิน

ตัวเก็บประจุกระดาษ

ตัวเก็บประจุกระดาษครั้งหนึ่งเคยเป็นวัตถุดิบในวงจรอิเล็กทรอนิกส์ใช้กระดาษที่ชุบด้วยน้ำมันหรือขี้ผึ้งเป็นวัสดุอิเล็กทริกในอดีตตัวเก็บประจุเหล่านี้ถูกใช้อย่างกว้างขวางเนื่องจากกระบวนการผลิตที่ค่อนข้างง่ายและความสามารถในการจัดการระดับแรงดันไฟฟ้าปานกลางอย่างไรก็ตามด้วยการถือกำเนิดของวัสดุอิเล็กทริกขั้นสูงเช่นฟิล์มพลาสติกตัวเก็บประจุกระดาษได้ถูกแทนที่ด้วยอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัยเป็นส่วนใหญ่อย่างไรก็ตามเรื่องนี้พวกเขายังคงพบแอพพลิเคชั่นเฉพาะในอุปกรณ์อิเล็กทรอนิกส์วินเทจตัวกรองสายไฟและโครงการฟื้นฟูหนึ่งในข้อเสียเปรียบหลักของตัวเก็บประจุกระดาษคือความไวต่อการดูดซับความชื้นซึ่งสามารถนำไปสู่การย่อยสลายในประสิทธิภาพเมื่อเวลาผ่านไปเพื่อต่อต้านสิ่งนี้การออกแบบในช่วงต้นได้รวมการปิดผนึก Hermetic เพื่อป้องกันปัจจัยด้านสิ่งแวดล้อมถึงกระนั้นตัวเก็บประจุกระดาษก็มีแนวโน้มที่จะมีกระแสรั่วไหลสูงขึ้นและโดยทั่วไปจะมีขนาดใหญ่กว่าคู่ที่ทันสมัยทำให้พวกเขาเป็นที่ต้องการน้อยลงสำหรับการใช้งานที่ จำกัด พื้นที่ในวงจรแรงดันสูงบางตัวตัวเก็บประจุกระดาษที่เต็มไปด้วยน้ำมันถูกนำมาใช้เพื่อความสามารถในการทนต่อแรงดันไฟฟ้า แต่สิ่งเหล่านี้ส่วนใหญ่ถูกแทนที่ด้วยตัวเก็บประจุโพลีโพรพีลีนหรือโพลีสเตอร์ที่ให้ความน่าเชื่อถือและประสิทธิภาพที่ดีขึ้นในขณะที่ตัวเก็บประจุกระดาษอาจไม่ได้เป็นตัวเลือกแรกสำหรับการออกแบบอิเล็กทรอนิกส์ร่วมสมัยพวกเขายังคงเป็นส่วนหนึ่งของประวัติศาสตร์ของเทคโนโลยีตัวเก็บประจุและยังคงมีความเกี่ยวข้องในการฟื้นฟูและซ่อมแซมโดยเฉพาะ

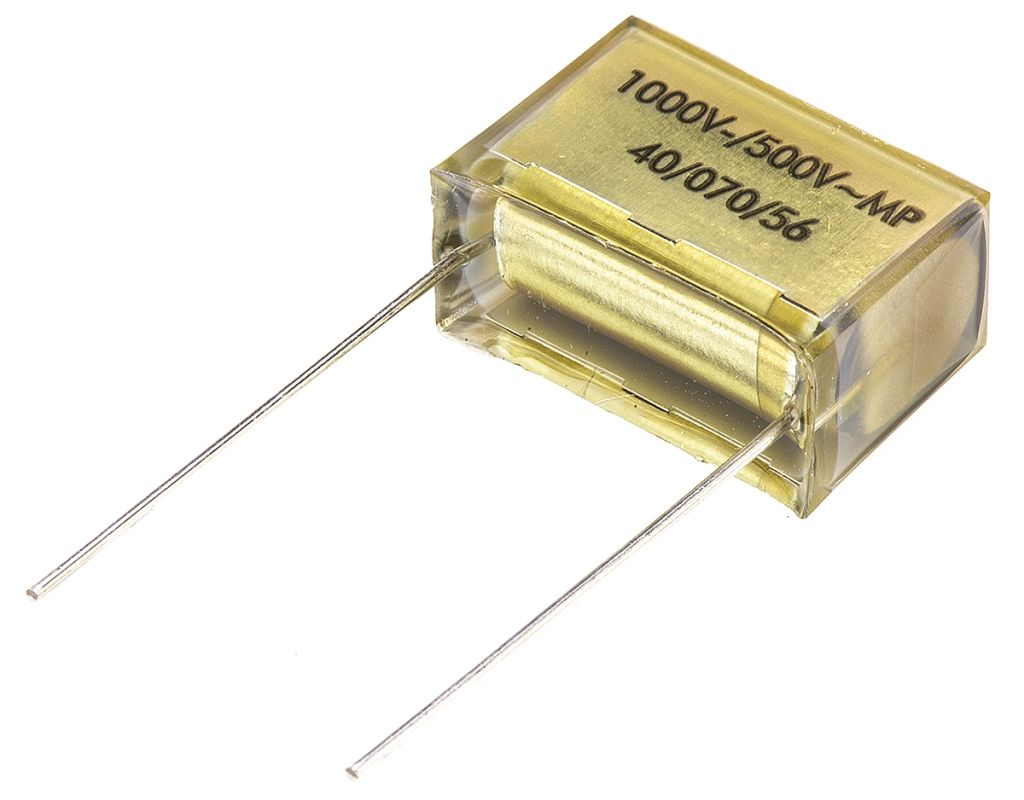

รูปที่ 13. ตัวเก็บประจุกระดาษ

พลวัตการดำเนินงานของตัวเก็บประจุที่ไม่เป็นโพลาไรซ์

ตัวเก็บประจุที่ไม่ใช่โพลาไรซ์มีบทบาทในวงจร AC โดยการจัดการการไหลของพลังงานและสัญญาณไฟฟ้าที่เสถียรความสามารถในการทำงานของพวกเขาโดยไม่มีขั้วคงที่ช่วยให้พวกเขาสามารถจัดการกระแสสลับได้อย่างมีประสิทธิภาพในแอปพลิเคชันที่รอบการชาร์จกลับทิศทางซ้ำ ๆตัวเก็บประจุเหล่านี้ได้รับการชาร์จและการปลดปล่อยอย่างต่อเนื่องในการซิงค์กับรูปคลื่น AC ซึ่งช่วยให้พวกเขาสามารถควบคุมระดับแรงดันไฟฟ้าลดความผันผวนและเพิ่มความเสถียรของวงจรโดยรวม

เมื่อตัวเก็บประจุที่ไม่ได้ขั้วเชื่อมต่อกับแหล่งแรงดันไฟฟ้า AC จะผ่านการจัดเก็บพลังงานและการปลดปล่อยซ้ำเมื่อกระแสสลับขึ้นไปสู่แรงดันไฟฟ้าสูงสุดตัวเก็บประจุจะสะสมพลังงานไฟฟ้าโดยการสร้างสนามไฟฟ้าระหว่างแผ่นปริมาณพลังงานที่เก็บไว้ขึ้นอยู่กับความจุของส่วนประกอบและแรงดันไฟฟ้าที่ใช้เมื่อรูปคลื่น AC เปลี่ยนและเริ่มเคลื่อนที่ไปในทิศทางตรงกันข้ามตัวเก็บประจุจะปล่อยพลังงานที่เก็บไว้กลับเข้าไปในวงจรการปลดปล่อยนี้ช่วยให้ความผันผวนของแรงดันไฟฟ้าราบรื่นป้องกันการเปลี่ยนแปลงอย่างฉับพลันที่อาจขัดขวางการทำงานของวงจรด้วยการดูดซับและปล่อยพลังงานอย่างต่อเนื่องตัวเก็บประจุช่วยรักษาโปรไฟล์แรงดันไฟฟ้าที่เสถียรมากขึ้นวัฏจักรนี้ดีที่สุดสำหรับการลดแรงดันไฟฟ้าแหลมและจุ่มเพื่อให้มั่นใจว่าส่วนประกอบที่ละเอียดอ่อนจะได้รับแหล่งจ่ายไฟที่สอดคล้องกันมากขึ้นหากไม่มีเอฟเฟกต์ที่เสถียรนี้วงจรอาจประสบกับการเปลี่ยนแปลงแรงดันไฟฟ้าที่ผิดปกติซึ่งอาจนำไปสู่ประสิทธิภาพที่ไม่มีประสิทธิภาพหรือความเสียหายต่อส่วนประกอบที่เชื่อมต่อ

ตัวเก็บประจุที่ไม่ได้เป็นโพลาไรซ์มีส่วนช่วยให้เกิดประสิทธิภาพของวงจรโดยการปรับปรุงความชัดเจนของสัญญาณและลดเสียงรบกวนทางไฟฟ้าที่ไม่พึงประสงค์ในวงจรความถี่สูงพวกเขาทำหน้าที่เป็นตัวกรองโดยการเบี่ยงเบนสัญญาณความถี่สูงส่วนเกินออกจากส่วนประกอบลดการรบกวนและป้องกันการบิดเบือนสัญญาณฟังก์ชั่นนี้มีค่าในการประมวลผลเสียงและระบบการสื่อสารที่รักษาสัญญาณที่สะอาดและไม่บิดเบือนในระบบที่ประมวลผลสัญญาณในช่วงความถี่ที่หลากหลายตัวเก็บประจุเหล่านี้ช่วยอำนวยความสะดวกในการเปลี่ยนแปลงที่ราบรื่นขึ้นระหว่างรัฐตัวอย่างเช่นในตัวกรองอะนาล็อกพวกเขาควบคุมความถี่ของสัญญาณเพื่อให้แน่ใจว่าการสร้างสัญญาณและการประมวลผลที่แม่นยำโดยไม่ต้องแนะนำการบิดเบือนสิ่งนี้ทำให้พวกเขาเป็นองค์ประกอบที่ยอดเยี่ยมในอุปกรณ์อิเล็กทรอนิกส์ที่มีความแม่นยำซึ่งความสมบูรณ์ของสัญญาณเป็นสิ่งสำคัญ

ตัวเก็บประจุที่ไม่ใช่โพลาไรซ์ยังมีบทบาทในการปกป้องวงจรจากการรบกวนทางไฟฟ้าในวงจรพลังงานแรงดันไฟฟ้าชั่วคราวที่เกิดจากการเปลี่ยนแปลงอย่างฉับพลันในโหลดไฟฟ้าสามารถสร้างความเสียหายให้กับส่วนประกอบที่ไวโดยการดูดซับและปล่อยพลังงานตามต้องการตัวเก็บประจุเหล่านี้ช่วยยับยั้งการเปลี่ยนแปลงชั่วคราวลดความเสี่ยงของแรงดันไฟฟ้าที่อาจนำไปสู่ความล้มเหลวของวงจรนอกจากนี้ในสภาพแวดล้อมที่มีสัญญาณรบกวนแม่เหล็กไฟฟ้าสูง (EMI) ตัวเก็บประจุที่ไม่ได้โพลาไรซ์ทำหน้าที่เป็นเกราะป้องกันเสียงรบกวนที่ไม่พึงประสงค์โดยการกรอง EMI พวกเขาป้องกันการหยุดชะงักที่อาจส่งผลกระทบต่อประสิทธิภาพของอุปกรณ์อิเล็กทรอนิกส์ใกล้เคียงความสามารถในการป้องกันนี้ช่วยให้มั่นใจได้ว่าระบบไฟฟ้าทำงานได้อย่างน่าเชื่อถือแม้ในสภาพที่มีสัญญาณรบกวนทางไฟฟ้า

การบูรณาการและชาร์จตัวเก็บประจุที่ไม่ใช่โพลาไรซ์

ตัวเก็บประจุที่ไม่ใช่โพลาไรซ์ถูกนำมาใช้กันอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์เพราะไม่มีขั้วคงที่ซึ่งแตกต่างจากตัวเก็บประจุโพลาไรซ์สามารถเชื่อมต่อในทิศทางใด ๆ โดยไม่เสี่ยงต่อการจัดวางที่ไม่ถูกต้องคุณสมบัตินี้ทำให้พวกเขามีความหลากหลายสูงการออกแบบวงจรที่ง่ายขึ้นและลดข้อผิดพลาดในการติดตั้งส่วนนี้ครอบคลุมขั้นตอนการปฏิบัติสำหรับการบูรณาการตัวเก็บประจุที่ไม่ได้เป็นโพลาไรซ์เข้ากับวงจรอธิบายพฤติกรรมการชาร์จของพวกเขาและเน้นบทบาทของพวกเขาในการทำให้ระบบไฟฟ้าเสถียร

ตัวเก็บประจุที่ไม่มีขั้วที่ไม่มีค่าใช้จ่ายและเก็บพลังงานได้อย่างไร?

กระบวนการชาร์จของตัวเก็บประจุที่ไม่ได้เป็นโพลาไรซ์เป็นหลักการทางไฟฟ้าที่กำหนดว่ามันมีปฏิสัมพันธ์กับแหล่งแรงดันไฟฟ้าและส่วนประกอบวงจรอื่น ๆ อย่างไรเมื่อเชื่อมต่อกับแหล่งพลังงานตัวเก็บประจุจะเริ่มสะสมประจุบนแผ่นไฟฟ้าสองแผ่นซึ่งถูกคั่นด้วยวัสดุฉนวนที่เรียกว่าอิเล็กทริกเมื่ออิเล็กตรอนเคลื่อนที่ผ่านวงจรภายนอกพวกมันจะถูกสร้างขึ้นบนแผ่นเดียวสร้างความแตกต่างที่อาจเกิดขึ้นระหว่างทั้งสองด้านของตัวเก็บประจุกระบวนการนี้จะดำเนินต่อไปจนกว่าแรงดันไฟฟ้าข้ามตัวเก็บประจุจะตรงกับแรงดันไฟฟ้าของแหล่งพลังงานซึ่งจะไม่มีการเคลื่อนไหวของประจุเกิดขึ้นอีกซึ่งแตกต่างจากแบตเตอรี่ซึ่งสร้างการไหลอย่างต่อเนื่องของกระแสตัวเก็บประจุเก็บพลังงานชั่วคราวเท่านั้นปล่อยให้มันเมื่อเงื่อนไขวงจรต้องการปริมาณของประจุที่เก็บรักษาได้จะถูกกำหนดโดยความจุซึ่งวัดใน Farads (F) และตามสมการ:

โดยที่𝑉แสดงถึงแรงดันไฟฟ้าข้ามตัวเก็บประจุ𝑄คือประจุที่เก็บไว้และ𝐶คือความจุค่าความจุที่สูงขึ้นหมายถึงตัวเก็บประจุสามารถเก็บประจุได้มากขึ้นในระดับแรงดันไฟฟ้าเดียวกันความสัมพันธ์นี้ดีในการออกแบบวงจรที่ต้องใช้การจัดการพลังงานที่แม่นยำเช่นวงจรกำหนดเวลาออสซิลเลเตอร์และแอพพลิเคชั่นการประมวลผลสัญญาณเนื่องจากตัวเก็บประจุที่ไม่ได้โพลาไรซ์สามารถทำงานได้ทั้งในสภาพแวดล้อม AC และ DC จึงสามารถใช้ในสถานการณ์ที่กว้างขึ้นเมื่อเทียบกับคู่โพลาไรซ์ซึ่งโดยทั่วไปจะ จำกัด เฉพาะแอปพลิเคชัน DCความสามารถในการชาร์จและปล่อยอย่างรวดเร็วทำให้พวกเขามีประสิทธิภาพในวงจรความถี่สูงที่ต้องการการถ่ายโอนพลังงานอย่างรวดเร็ว

การทำความเข้าใจว่าตัวเก็บประจุแบบไม่ใช้โพลาไรซ์เก็บและปลดปล่อยพลังงานช่วยเพิ่มประสิทธิภาพของวงจรและให้ประสิทธิภาพที่มั่นคงภายใต้สภาวะไฟฟ้าที่แตกต่างกันในวงจร AC ตัวเก็บประจุจะชาร์จและปล่อยอย่างต่อเนื่องในการตอบสนองต่อทิศทางแรงดันไฟฟ้าที่เปลี่ยนแปลงทำให้เหมาะสำหรับการใช้งานเช่นการแก้ไขปัจจัยพลังงานและการมีเพศสัมพันธ์สัญญาณในวงจร DC พวกเขาช่วยกรองเสียงรบกวนที่ไม่พึงประสงค์โดยการทำให้ความผันผวนของแรงดันไฟฟ้าลดลงทำให้มั่นใจได้ว่าแหล่งจ่ายไฟที่เสถียรยิ่งขึ้นไปยังส่วนประกอบที่ละเอียดอ่อนเนื่องจากพฤติกรรมของพวกเขาสามารถคาดเดาได้และมีเอกสารที่ดีพวกเขาจึงให้วิธีการที่เชื่อถือได้ในการควบคุมการกระจายพลังงานภายในวงจรด้วยการใช้ประโยชน์จากคุณสมบัติเหล่านี้คุณสามารถสร้างระบบอิเล็กทรอนิกส์ที่มีประสิทธิภาพทนทานและปรับได้มากขึ้นซึ่งเหมาะสำหรับการใช้งานที่หลากหลาย

ตัวเก็บประจุที่ไม่ได้เป็นโพลาไรซ์ในความเสถียรของวงจร

นอกเหนือจากฟังก์ชั่นพื้นฐานของการจัดเก็บและปล่อยประจุไฟฟ้าตัวเก็บประจุที่ไม่ได้เป็นโพลาไรซ์มีบทบาทในการทำให้วงจรไฟฟ้าเสถียรระบบอิเล็กทรอนิกส์จำนวนมากประสบกับความผันผวนของแรงดันไฟฟ้าและกระแสไฟฟ้าซึ่งสามารถขัดขวางการทำงานของส่วนประกอบที่ละเอียดอ่อนหรือแนะนำเสียงรบกวนที่ไม่พึงประสงค์ในสัญญาณตัวเก็บประจุที่ไม่ใช่โพลาไรซ์ช่วยลดปัญหาเหล่านี้โดยทำหน้าที่เป็นอ่างเก็บน้ำชั่วคราวของพลังงานดูดซับประจุส่วนเกินเมื่อระดับแรงดันไฟฟ้าเพิ่มขึ้นและจ่ายพลังงานที่เก็บไว้เมื่อระดับแรงดันไฟฟ้าลดลงเอฟเฟกต์การปรับสมดุลนี้ช่วยให้ความแตกต่างของการจ่ายไฟฟ้าราบรื่นทำให้มั่นใจได้ว่าการทำงานของวงจรที่สอดคล้องกันและลดความเครียดในส่วนประกอบอื่น ๆในแอพพลิเคชั่นที่จำเป็นต้องมีการควบคุมแรงดันไฟฟ้าที่แม่นยำเช่นในอุปกรณ์เสียงหรือระบบการสื่อสารตัวเก็บประจุเหล่านี้เหมาะอย่างยิ่งสำหรับการรักษาความสมบูรณ์ของสัญญาณและป้องกันการบิดเบือน

ในวงจร AC ตัวเก็บประจุที่ไม่ได้ใช้โพลาไรซ์มักใช้สำหรับการกรองและการจับคู่ความต้านทานโดยการคัดเลือกให้ความถี่บางอย่างผ่านไปในขณะที่ปิดกั้นผู้อื่นพวกเขาช่วยปรับปรุงความชัดเจนของสัญญาณและลดสัญญาณรบกวนที่ไม่พึงประสงค์สิ่งนี้ทำให้พวกเขามีค่าในวงจรความถี่วิทยุ (RF) อุปกรณ์ประมวลผลเสียงและระบบปรับสภาพสายไฟความสามารถของพวกเขาในการจัดการกับการเปลี่ยนแปลงอย่างรวดเร็วในการไหลในปัจจุบันช่วยให้พวกเขาสามารถทำงานได้อย่างมีประสิทธิภาพในวงจรการปราบปรามชั่วคราวซึ่งพวกเขาปกป้องส่วนประกอบที่ละเอียดอ่อนจากแรงดันไฟฟ้าอย่างฉับพลันหากไม่มีตัวเก็บประจุเหล่านี้วงจรจะมีความเสี่ยงต่อความผันผวนที่อาจลดประสิทธิภาพหรือทำให้ส่วนประกอบเกิดความล้มเหลวก่อนกำหนด

บทบาทของพวกเขาในวงจร DC มีความสำคัญเท่าเทียมกันโดยเฉพาะอย่างยิ่งในการออกแบบแหล่งจ่ายไฟที่ความเสถียรของแรงดันไฟฟ้าเป็นสิ่งสำคัญตัวเก็บประจุที่ไม่ได้โพลาไรซ์ช่วยให้แรงดันไฟฟ้าระลอกคลื่นเรียบจากสัญญาณ AC ที่แก้ไขแล้วซึ่งให้เอาต์พุต DC ที่มีความเสถียรมากขึ้นสำหรับไมโครคอนโทรลเลอร์เซ็นเซอร์และส่วนประกอบอิเล็กทรอนิกส์พลังงานต่ำอื่น ๆสิ่งนี้ทำให้มั่นใจได้ว่าอุปกรณ์จะได้รับแหล่งพลังงานที่สะอาดและมั่นคงลดความเสี่ยงของพฤติกรรมที่ไม่แน่นอนที่เกิดจากแรงดันไฟฟ้าที่ผันผวนความเก่งกาจและความน่าเชื่อถือของพวกเขาทำให้พวกเขาเป็นตัวเลือกที่ต้องการทำงานกับแอพพลิเคชั่นอิเล็กทรอนิกส์ที่หลากหลายไม่ว่าจะใช้สำหรับการกรองการแยกหรือการจัดเก็บพลังงานตัวเก็บประจุที่ไม่ได้เป็นโพลาไรซ์มีส่วนช่วยให้ประสิทธิภาพความทนทานและประสิทธิภาพโดยรวมของวงจรอิเล็กทรอนิกส์ที่ทันสมัย

ข้อดีและข้อเสียของตัวเก็บประจุที่ไม่เป็นโพลาไรซ์

ข้อดี

•ฟังก์ชันการทำงานแบบสองทิศทาง: ข้อได้เปรียบที่สำคัญของตัวเก็บประจุที่ไม่ได้โพลาไรซ์คือความสามารถในการทำงานโดยไม่คำนึงถึงขั้วแรงดันไฟฟ้าซึ่งแตกต่างจากตัวเก็บประจุโพลาไรซ์ซึ่งต้องการการวางแนวที่ถูกต้องตัวเก็บประจุที่ไม่ได้โพลาไรซ์สามารถจัดการแรงดันไฟฟ้าสลับได้โดยไม่เสี่ยงต่อความล้มเหลวสิ่งนี้ทำให้พวกเขามีความสำคัญในวงจร AC ซึ่งทิศทางแรงดันไฟฟ้าเปลี่ยนไปอย่างต่อเนื่องลักษณะสองทิศทางของพวกเขามีประโยชน์ในแอพพลิเคชั่นเช่นการเชื่อมต่อสัญญาณการประมวลผลเสียงและวงจรอื่น ๆ ที่พึ่งพาการแปรผันของแรงดันไฟฟ้าแบบไดนามิก

•ประสิทธิภาพความถี่สูงที่เหนือกว่า: ตัวเก็บประจุที่ไม่เป็นโพลาไรซ์เก่งในการใช้งานความถี่สูงเนื่องจากวัสดุอิเล็กทริกที่มีเสถียรภาพเช่นเซรามิกหรือฟิล์มวัสดุเหล่านี้ช่วยลดการสูญเสียที่ขึ้นกับความถี่ซึ่งสามารถลดประสิทธิภาพในประเภทตัวเก็บประจุอื่น ๆ เช่นอิเล็กโทรไลต์เป็นผลให้ตัวเก็บประจุแบบไม่ใช้โพลาไรซ์ถูกนำมาใช้กันอย่างแพร่หลายในวงจรความถี่วิทยุ (RF), อุปกรณ์อิเล็กทรอนิกส์ดิจิตอลความเร็วสูงและระบบที่ต้องเปลี่ยนสัญญาณอย่างรวดเร็วความสามารถในการรักษาประสิทธิภาพในสเปกตรัมความถี่ในวงกว้างทำให้พวกเขาเป็นตัวเลือกที่ต้องการสำหรับแอปพลิเคชันที่มีความแม่นยำ

•การรวมวงจรที่เรียบง่าย: เนื่องจากตัวเก็บประจุที่ไม่ได้โพลาไรซ์ไม่มีข้อ จำกัด ของขั้วจึงทำให้การออกแบบวงจรและการประกอบง่ายขึ้นคุณไม่จำเป็นต้องกังวลเกี่ยวกับการติดตั้งด้วยการวางแนวที่ถูกต้องลดความเสี่ยงของข้อผิดพลาดในการประกอบประโยชน์นี้ไม่เพียง แต่ช่วยเพิ่มความน่าเชื่อถือ แต่ยังเพิ่มความเร็วในกระบวนการผลิตในทางตรงกันข้ามการใช้ตัวเก็บประจุแบบโพลาไรซ์อย่างไม่ถูกต้องสามารถนำไปสู่ความล้มเหลวของวงจรหรือแม้กระทั่งความเสียหายต่อส่วนประกอบอื่น ๆ

•ความทนทานและความเสถียรที่เพิ่มขึ้น: ตัวเก็บประจุเหล่านี้มีความต้านทานต่อการพลิกกลับแรงดันไฟฟ้ามากขึ้นปัญหาทั่วไปในวงจรที่มีสภาพพลังงานที่ผันผวนหรือคาดเดาไม่ได้การก่อสร้างที่แข็งแกร่งของพวกเขาช่วยให้พวกเขารักษาเสถียรภาพและความน่าเชื่อถือในระยะยาวแม้ในสภาพแวดล้อมที่ต้องการซึ่งแตกต่างจากตัวเก็บประจุอิเล็กโทรไลต์ซึ่งสามารถลดลงได้เมื่อเวลาผ่านไปเนื่องจากปฏิกิริยาทางเคมีตัวเก็บประจุที่ไม่ได้โพลาไรซ์มีอายุการใช้งานที่ยาวนานขึ้น

ข้อเสีย

•ขนาดทางกายภาพที่ใหญ่ขึ้น: สำหรับค่าความจุที่กำหนดตัวเก็บประจุที่ไม่ได้โพลาไรซ์มักจะมีขนาดใหญ่กว่าคู่โพลาไรซ์นี่เป็นเพราะเทคนิคการก่อสร้างและวัสดุที่จำเป็นเพื่อให้ได้ไม่ได้ในอุปกรณ์อิเล็กทรอนิกส์ขนาดกะทัดรัดที่มีพื้นที่ จำกัด รอยเท้าขนาดใหญ่ของพวกเขาอาจเป็นข้อเสียเปรียบคุณต้องพิจารณาข้อ จำกัด ขนาดอย่างรอบคอบเมื่อเลือกตัวเก็บประจุสำหรับแอปพลิเคชันที่ไวต่ออวกาศ

•ค่าใช้จ่ายที่สูงขึ้น: ตัวเก็บประจุที่ไม่ได้เป็นโพลาไรซ์โดยเฉพาะรุ่นคุณภาพสูงที่ออกแบบมาสำหรับการใช้งานพิเศษมีแนวโน้มที่จะมีราคาแพงกว่าตัวเก็บประจุแบบโพลาไรซ์ค่าใช้จ่ายเพิ่มเติมเกิดจากความซับซ้อนของการออกแบบและวัสดุที่จำเป็นเพื่อให้แน่ใจว่ามีความเสถียรในความถี่สูงในขณะที่พวกเขาเสนอประสิทธิภาพที่เหนือกว่าในหลายกรณีราคาที่สูงขึ้นของพวกเขาอาจเป็นปัจจัย จำกัด ในโครงการที่มีความอ่อนไหวด้านต้นทุน

•ความจุที่ต่ำกว่าสำหรับขนาดที่กำหนด: แม้ว่าความก้าวหน้าในวัสดุและการผลิตได้ขยายช่วงความจุของตัวเก็บประจุที่ไม่ได้เป็นโพลาไรนี่อาจเป็นข้อเสียในการใช้งานที่ต้องการความจุสูงภายในรอยเท้าขนาดเล็กเช่นการทำให้พลังงานราบเรียบในวงจรความถี่ต่ำการออกแบบสำหรับแอปพลิเคชันดังกล่าวคุณอาจต้องใช้ตัวเก็บประจุหลายตัวหรือโซลูชันทางเลือกเพื่อชดเชยข้อ จำกัด นี้

•ความไวต่อสภาพแวดล้อม: ตัวเก็บประจุที่ไม่มีโพลาไรซ์บางประเภทเช่นฟิล์มหรือตัวเก็บประจุ MICA อาจได้รับผลกระทบจากปัจจัยด้านสิ่งแวดล้อมเช่นอุณหภูมิและความชื้นเงื่อนไขเหล่านี้สามารถเปลี่ยนแปลงค่าความจุความแข็งแรงของอิเล็กทริกและประสิทธิภาพโดยรวมในวงจรที่สัมผัสกับอุณหภูมิสูงหรือความชื้นสูงคุณต้องคำนึงถึงรูปแบบเหล่านี้เพื่อให้แน่ใจว่าการทำงานที่สอดคล้องกัน

แอปพลิเคชันของตัวเก็บประจุที่ไม่ได้โพลาไรซ์

ตัวเก็บประจุที่ไม่ใช่โพลาไรซ์ถูกนำมาใช้ในหลายอุตสาหกรรมเนื่องจากความสามารถในการจัดการกระแสสองทิศทางและสัญญาณความถี่สูงความเก่งกาจของพวกเขาทำให้พวกเขาเป็นองค์ประกอบที่สำคัญในระบบอิเล็กทรอนิกส์ที่ทันสมัยซึ่งพวกเขามีส่วนช่วยให้เกิดความมั่นคงประสิทธิภาพและประสิทธิภาพโดยรวมด้านล่างนี้เราสำรวจบทบาทของพวกเขาในภาคต่างๆโดยเน้นถึงผลกระทบต่อเทคโนโลยีและความน่าเชื่อถือ

โทรคมนาคม

ในอุตสาหกรรมโทรคมนาคมตัวเก็บประจุที่ไม่ได้โพลาไรซ์ช่วยกระบวนการและทำความสะอาดสัญญาณพวกเขากรองเสียงรบกวนที่ไม่พึงประสงค์และรักษาสัญญาณให้คงที่เพื่อให้การสื่อสารยังคงชัดเจนและเชื่อถือได้นี่เป็นสิ่งสำคัญสำหรับอุปกรณ์เช่นเราเตอร์อินเทอร์เน็ตความเร็วสูงสวิตช์เครือข่ายและ Boosters สัญญาณซึ่งทั้งหมดนั้นขึ้นอยู่กับการเชื่อมต่อที่แข็งแกร่งและมีเสถียรภาพตัวเก็บประจุเหล่านี้ยังใช้ในระบบการสื่อสารไร้สายเช่นเครือข่ายโทรศัพท์มือถือและดาวเทียมพวกเขาช่วยจัดการสัญญาณความถี่สูงเพื่อให้มั่นใจว่าข้อมูลจะถูกส่งและรับโดยไม่มีการแทรกแซงตัวอย่างเช่นในระบบดาวเทียมตัวเก็บประจุช่วยรักษาสัญญาณการส่งสัญญาณที่มั่นคงในระยะทางไกลในขณะที่เทคโนโลยีการสื่อสารมีความก้าวหน้าด้วยเครือข่ายที่เร็วขึ้นเช่น 5G ตัวเก็บประจุเหล่านี้จะดำเนินการต่อเพื่อปรับปรุงความเร็วและคุณภาพของสัญญาณ

อุปกรณ์อิเล็กทรอนิกส์ยานยนต์

รถยนต์สมัยใหม่ขึ้นอยู่กับระบบอิเล็กทรอนิกส์สำหรับทุกสิ่งตั้งแต่ประสิทธิภาพของเครื่องยนต์ไปจนถึงความบันเทิงตัวเก็บประจุที่ไม่ใช่โพลาไรซ์ช่วยให้มั่นใจว่าระบบเหล่านี้ทำงานได้อย่างราบรื่นแม้ในสภาพที่ยากลำบากภายในเครื่องยนต์ตัวเก็บประจุช่วยควบคุมการฉีดเชื้อเพลิงเวลาติดไฟและการปล่อยมลพิษโดยการทำให้ระดับแรงดันไฟฟ้าคงที่ในระบบความปลอดภัยเช่นการควบคุมเสถียรภาพทางอิเล็กทรอนิกส์พวกเขาช่วยเซ็นเซอร์และคอมพิวเตอร์ทำการปรับเปลี่ยนอย่างรวดเร็วเพื่อให้รถคงที่พวกเขายังใช้ในระบบความบันเทิงรถยนต์ซึ่งพวกเขาลดเสียงรบกวนทางไฟฟ้าเพื่อปรับปรุงคุณภาพเสียงและวิดีโอเนื่องจากรถยนต์มีอุณหภูมิสูงการสั่นสะเทือนและการเปลี่ยนแปลงแรงดันไฟฟ้าอย่างฉับพลันตัวเก็บประจุจะต้องทนทานและเชื่อถือได้ความสามารถในการทำงานในสภาวะที่แตกต่างกันโดยไม่ต้องกังวลเกี่ยวกับทิศทางของการไหลของไฟฟ้าทำให้พวกเขาเหมาะอย่างยิ่งสำหรับอุปกรณ์อิเล็กทรอนิกส์ยานพาหนะที่ซับซ้อนรวมถึงรถยนต์ไฮบริดและไฟฟ้า

อิเล็กทรอนิกส์อุตสาหกรรม

โรงงานและเครื่องจักรอัตโนมัติต้องการแหล่งจ่ายไฟที่มั่นคงในการทำงานอย่างถูกต้องตัวเก็บประจุที่ไม่ใช่โพลาไรซ์ช่วยควบคุมพลังงานทำให้แรงดันไฟฟ้ามีเสถียรภาพและกรองหนามแหลมฉับพลันที่อาจสร้างความเสียหายต่ออุปกรณ์ที่ไวเครื่องจักรอุตสาหกรรมหลายเครื่องใช้พลังงานในปริมาณสูงซึ่งอาจทำให้เกิดเสียงรบกวนทางไฟฟ้าและความผันผวนตัวเก็บประจุช่วยให้การเปลี่ยนแปลงเหล่านี้ราบรื่นป้องกันความผิดปกติและทำให้มั่นใจได้ว่าระบบอัตโนมัติและหุ่นยนต์ทำงานได้อย่างถูกต้องหากไม่มีพวกเขาความไม่สอดคล้องกันของพลังงานอาจนำไปสู่ความล้มเหลวของเครื่องการหยุดทำงานที่มีราคาแพงหรือแม้กระทั่งอันตรายด้านความปลอดภัยพวกเขาช่วยให้การผลิตทำงานได้อย่างมีประสิทธิภาพลดความจำเป็นในการบำรุงรักษาและซ่อมแซมบ่อยครั้ง

อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค

ตัวเก็บประจุที่ไม่ใช่โพลาไรซ์พบได้ในเกือบทุกอุปกรณ์อิเล็กทรอนิกส์ที่ใช้ที่บ้านพวกเขาช่วยให้สมาร์ทโฟน, แท็บเล็ต, เครื่องใช้ในบ้านและระบบความบันเทิงโดยการจัดการระดับแรงดันไฟฟ้าและลดสัญญาณรบกวนในอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่เช่นสมาร์ทโฟนและหูฟังไร้สายตัวเก็บประจุจะยืดอายุการใช้งานแบตเตอรี่โดยการปรับปรุงประสิทธิภาพการใช้พลังงานพวกเขายังปรับปรุงคุณภาพเสียงในลำโพงและหูฟังโดยการกรองสัญญาณรบกวนพื้นหลังเครื่องใช้ในครัวเรือนเช่นทีวีไมโครเวฟและเครื่องซักผ้ายังพึ่งพาตัวเก็บประจุเหล่านี้เพื่อให้ระดับพลังงานคงที่พวกเขาป้องกันการเปลี่ยนแปลงแรงดันไฟฟ้าจากการก่อให้เกิดความผิดปกติช่วยให้เครื่องใช้ไฟฟ้าอยู่ได้นานขึ้นและทำงานได้อย่างมีประสิทธิภาพมากขึ้นขนาดเล็กและความสามารถในการจัดการทั้งพลังงาน AC และ DC ทำให้มันสมบูรณ์แบบสำหรับการใช้งานในอุปกรณ์ขนาดกะทัดรัดและพกพา

อุปกรณ์การแพทย์

อุปกรณ์การแพทย์จะต้องแม่นยำและเชื่อถือได้มากตัวเก็บประจุที่ไม่ใช่โพลาไรซ์ถูกนำมาใช้ในเครื่องถ่ายภาพตรวจสอบหัวใจและแม้แต่อุปกรณ์ที่ฝังเช่นเครื่องกระตุ้นหัวใจในเครื่องสแกน MRI และ CT ตัวเก็บประจุช่วยจัดการการกระจายพลังงานเพื่อให้มั่นใจว่าภาพที่ชัดเจนและแม่นยำในการตรวจสอบหัวใจพวกเขากรองสัญญาณไฟฟ้าเพื่อให้แพทย์ได้รับการอ่านที่แม่นยำของการเต้นของหัวใจของผู้ป่วยสำหรับอุปกรณ์การแพทย์ที่ฝังตัวเก็บประจุจะต้องเชื่อถือได้สูงเนื่องจากความล้มเหลวใด ๆ อาจเสี่ยงต่อสุขภาพของผู้ป่วยเนื่องจากอุปกรณ์การแพทย์ทำงานในสภาพที่เข้มงวดและมักจะต้องใช้พลังงานอย่างต่อเนื่องตัวเก็บประจุที่ใช้ในอุปกรณ์เหล่านั้นจะต้องเป็นไปตามมาตรฐานคุณภาพและความปลอดภัยสูงสุด

ระบบพลังงาน

แหล่งพลังงานหมุนเวียนเช่นพลังงานแสงอาทิตย์และพลังงานลมขึ้นอยู่กับการไหลของกระแสไฟฟ้าที่เสถียรตัวเก็บประจุที่ไม่ได้เป็นโพลาไรซ์ช่วยโดยการทำให้ความผันผวนของพลังงานลดลงและทำให้มั่นใจได้ว่าพลังงานจะถูกส่งอย่างสม่ำเสมอในระบบพลังงานแสงอาทิตย์ตัวเก็บประจุช่วยแปลงพลังงานจากแผงโซลาร์เซลล์เป็นไฟฟ้าที่ใช้งานได้โดยการทำให้แรงดันไฟฟ้าคงที่ในกังหันลมพวกเขาช่วยควบคุมกำลังไฟเมื่อความเร็วลมเปลี่ยนไปป้องกันการเพิ่มขึ้นอย่างฉับพลันหรือลดลงของการจ่ายพลังงานด้วยการปรับปรุงเสถียรภาพของพลังงานตัวเก็บประจุทำให้ระบบพลังงานหมุนเวียนมีประสิทธิภาพและเชื่อถือได้มากขึ้นสนับสนุนการเปลี่ยนไปใช้แหล่งพลังงานที่สะอาดขึ้น

การบินและอวกาศและการป้องกัน

เทคโนโลยีพื้นที่และการป้องกันต้องการส่วนประกอบอิเล็กทรอนิกส์ที่สามารถจัดการกับเงื่อนไขที่รุนแรงเช่นอุณหภูมิสูงการสั่นสะเทือนที่แข็งแกร่งและการแผ่รังสีตัวเก็บประจุที่ไม่ใช่โพลาไรซ์ถูกนำมาใช้ในดาวเทียมเครื่องบินและอุปกรณ์ทางทหารเพื่อให้แน่ใจว่าแหล่งจ่ายไฟที่เสถียรและการส่งสัญญาณที่เชื่อถือได้ในอวกาศที่ระบบอิเล็กทรอนิกส์ต้องทำงานในศูนย์แรงโน้มถ่วงและสภาพแวดล้อมที่รุนแรงตัวเก็บประจุช่วยให้ระดับพลังงานคงที่อุปกรณ์ทางทหารเช่นเรดาร์และระบบนำทางขีปนาวุธนั้นขึ้นอยู่กับตัวเก็บประจุเพื่อให้แน่ใจว่าการสื่อสารที่แม่นยำและการตอบสนองอย่างรวดเร็วภายใต้สภาวะแรงดันสูงเนื่องจากความล้มเหลวไม่ได้เป็นตัวเลือกในสาขาเหล่านี้ตัวเก็บประจุที่ใช้ในการบินและอวกาศและการป้องกันจะต้องทนทานและยาวนานมาก

บทสรุป

การดูตัวเก็บประจุที่ไม่ได้เป็นโพลาไรซ์แสดงให้เห็นว่าพวกเขามีความสำคัญอย่างไรในอุปกรณ์อิเล็กทรอนิกส์พวกเขาทำงานกับกระแส AC และ DC และพอดีกับสภาพแวดล้อมที่มีความถี่สูงความสามารถในการเชื่อมต่อในทุกทิศทางทำให้วงจรง่ายขึ้นและช่วยให้พวกเขาอยู่ได้นานขึ้นพวกเขาพบได้ในทุกสิ่งตั้งแต่อุปกรณ์ในครัวเรือนไปจนถึงเทคโนโลยีการบินและอวกาศขั้นสูงตัวเก็บประจุเหล่านี้ช่วยให้แน่ใจว่าอุปกรณ์อิเล็กทรอนิกส์ทำงานได้อย่างราบรื่นและยาวนานขึ้นพิสูจน์ให้เห็นว่ามันยอดเยี่ยมสำหรับเทคโนโลยีที่ทันสมัย
