SN74HC00N NAND GATE IC: ข้อมูลจำเพาะและแอปพลิเคชันอธิบาย

SN74HC00N เป็นวงจรรวมที่ได้รับความนิยมซึ่งมีประตู NAND 2 อินพุตอิสระสี่ตัวซึ่งมักใช้ในอุปกรณ์อิเล็กทรอนิกส์ดิจิตอลบทความนี้จะนำคุณผ่านคุณสมบัติข้อกำหนดและการใช้งานทั่วไปของ SN74HC00N ทำให้ง่ายสำหรับคุณที่จะเข้าใจว่าส่วนประกอบนี้สามารถนำไปใช้ในโครงการอิเล็กทรอนิกส์ต่างๆได้อย่างไรไม่ว่าคุณจะออกแบบวงจรสำหรับการใช้งานที่บ้านหรือระบบที่ซับซ้อนมากขึ้นคุณจะพบข้อมูลทั้งหมดที่คุณต้องการเพื่อเริ่มต้น

แคตตาล็อก

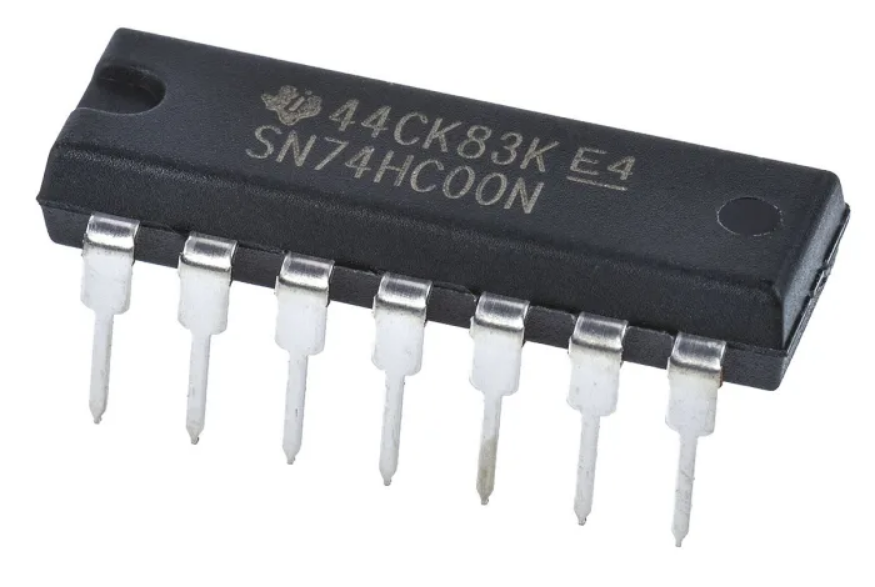

บทนำสู่ SN74HC00N วงจรรวม

ที่ SN74HC00N เป็น IC 14 พินที่มีประตู NAND 2 อินพุตอิสระสี่ตัวประตู NAND เป็นองค์ประกอบพื้นฐานในวงจรดิจิตอลซึ่งจะทำการย้อนกลับของการดำเนินการและการดำเนินการฟังก์ชั่นบูลีนของเกต NAND ถูกเขียนเป็น y = (a • b) ̅ซึ่งหมายความว่าเอาต์พุตจะเป็นจริงเว้นแต่ทั้งอินพุต (A และ B) จะเป็นจริงในเวลาเดียวกัน

แต่ละประตูทั้งสี่ภายใน SN74HC00N ทำงานด้วยตัวเองช่วยให้คุณใช้งานเหล่านั้นสำหรับงานที่แตกต่างกันในโครงการตรรกะดิจิตอลคุณสามารถใช้ชิปนี้สำหรับการดำเนินงานหลายประเภทเช่นการตัดสินใจสลับหรือควบคุมลำดับในวงจรมันทำงานภายในช่วงแรงดันไฟฟ้า 2 V ถึง 6 V ทำให้คุณมีความยืดหยุ่นเมื่อออกแบบทั้งระบบที่มีแรงดันไฟฟ้าต่ำและสูงSN74HC00N สามารถจัดการโหลด LSTTL ได้สูงสุด 10 ครั้งซึ่งหมายความว่าสามารถขับเคลื่อนอุปกรณ์ดิจิตอลหรือวงจรอื่น ๆ ได้อย่างง่ายดายโดยไม่ต้องใช้พลังงานมากเกินไป

การใช้พลังงานต่ำเมื่อเทียบกับ Logic ICS ที่เก่ากว่าทำให้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับโครงการที่คุณต้องการประหยัดพลังงานคุณอาจใช้มันในพื้นที่เช่นระบบฝังตัวหรือเมื่อเชื่อมต่อกับไมโครคอนโทรลเลอร์หรือในระบบดิจิตอลใด ๆ ที่การอนุรักษ์พลังงานเป็นเป้าหมาย

คุณสมบัติที่สำคัญของ SN74HC00N

SN74HC00N มีคุณสมบัติหลายอย่างที่ทำให้มีประโยชน์ในแอปพลิเคชันลอจิกแบบดิจิตอลที่หลากหลาย:

อินพุตบัฟเฟอร์

IC ติดตั้งอินพุตบัฟเฟอร์ซึ่งออกแบบมาเพื่อรักษาเสถียรภาพและทำความสะอาดสัญญาณอินพุตก่อนที่จะประมวลผลคุณลักษณะนี้ช่วยลดสัญญาณรบกวนของสัญญาณและสัญญาณรบกวนเพื่อให้มั่นใจว่าอินพุตนั้นแม่นยำและเชื่อถือได้สิ่งนี้สามารถช่วยให้คุณหลีกเลี่ยงการบิดเบือนสัญญาณโดยเฉพาะอย่างยิ่งเมื่อจัดการกับอุปกรณ์ที่เชื่อมต่อหลายเครื่อง

ช่วงแรงดันไฟฟ้าที่กว้าง (2 V ถึง 6 V)

SN74HC00N ทำงานได้ในช่วงแรงดันไฟฟ้าที่กว้าง 2 V ถึง 6 V ซึ่งทำให้มีความหลากหลายเพียงพอที่จะใช้ในแอปพลิเคชันต่าง ๆ ตั้งแต่อุปกรณ์ที่ขับเคลื่อนด้วยแบตเตอรี่แรงดันต่ำไปจนถึงระบบแรงดันไฟฟ้าที่สูงขึ้นคุณสามารถปรับให้เข้ากับทั้งวงจรขนาดเล็กที่ประหม่าและการตั้งค่าขนาดใหญ่ที่ต้องการแรงดันไฟฟ้าที่สูงขึ้น

ช่วงอุณหภูมิที่กว้าง (–40 ° C ถึง +85 ° C)

IC สามารถทำงานได้อย่างมีประสิทธิภาพในอุณหภูมิสูงจากต่ำสุดที่ –40 ° C ถึงสูงถึง +85 ° Cการทนต่ออุณหภูมิที่กว้างนี้ทำให้เป็นทางเลือกที่ดีสำหรับอุปกรณ์ที่จะสัมผัสกับสภาพแวดล้อมที่รุนแรงเช่นอุปกรณ์อิเล็กทรอนิกส์อุตสาหกรรมหรือระบบกลางแจ้งซึ่งอุณหภูมิอาจผันผวน

Fanout รองรับโหลด LSTTL มากถึง 10 LTTL

SN74HC00N รองรับ Fanout สำหรับโหลด LSTTL สูงสุด 10ซึ่งหมายความว่าเอาต์พุตหนึ่งสามารถขับได้สูงสุด 10 อุปกรณ์หรือประตูตรรกะโดยไม่สูญเสียประสิทธิภาพสิ่งนี้มีประโยชน์ในวงจรที่มีขนาดใหญ่กว่าและซับซ้อนมากขึ้นซึ่งจำเป็นต้องมีการเชื่อมต่อหลายครั้ง

การใช้พลังงานต่ำ

เมื่อเปรียบเทียบกับ Logic ICS รุ่นเก่า SN74HC00N ได้รับการออกแบบให้ใช้พลังงานน้อยลงสิ่งนี้ทำให้เป็นตัวเลือกที่ดีเมื่อคุณทำงานในโครงการที่มีประสิทธิภาพการใช้พลังงานเป็นสิ่งที่น่ากังวลเช่นในอุปกรณ์พกพาที่ต้องพึ่งพาพลังงานแบตเตอรี่นอกจากนี้ยังช่วยให้การสร้างความร้อนต่ำซึ่งเป็นประโยชน์ต่อความน่าเชื่อถือในระยะยาวในระบบขนาดใหญ่ที่ทำงานอย่างต่อเนื่อง

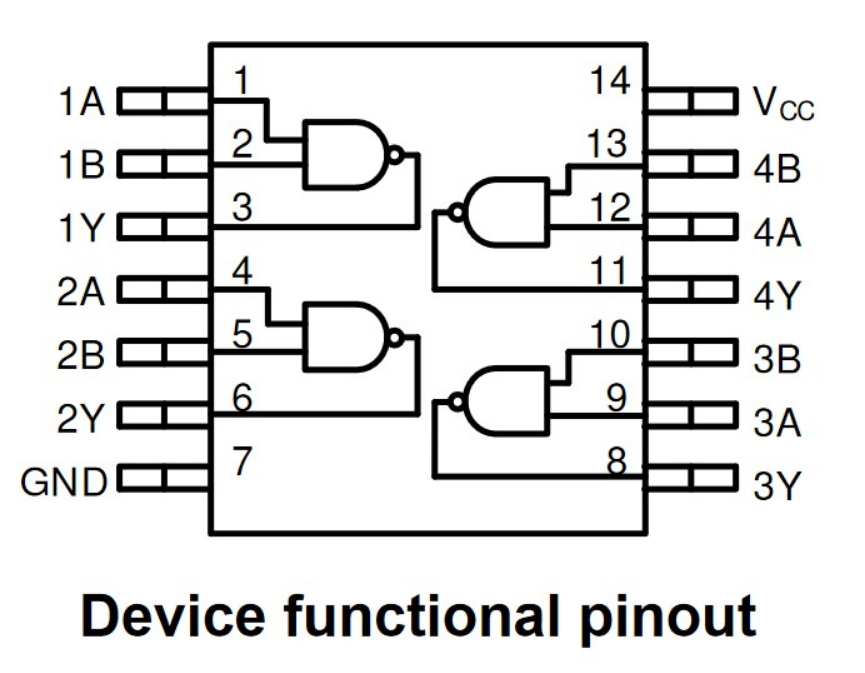

การกำหนดค่า PIN SN74HC00N

ชื่อ	PIN (D, DB, N, NS, PW, J, หรือ W)	PIN (FK)	I/O	คำอธิบาย
1a	1	2	ป้อนข้อมูล	ช่อง 1 อินพุตก
1B	2	3	ป้อนข้อมูล	ช่อง 1 อินพุต B
1y	3	4	เอาท์พุท	ช่อง 1 เอาต์พุต y
2a	4	5	ป้อนข้อมูล	ช่อง 2 อินพุตก
2B	5	6	ป้อนข้อมูล	ช่อง 2 อินพุต B
2y	6	8	เอาท์พุท	ช่อง 2 เอาต์พุต y
3a	9	11	ป้อนข้อมูล	ช่อง 3 ป้อนก
3B	10	13	ป้อนข้อมูล	ช่อง 3 อินพุต B
3 ของ	8	14	เอาท์พุท	ช่อง 3 เอาต์พุต y
4a	12	12	ป้อนข้อมูล	ช่อง 4, อินพุตก
4B	13	16	ป้อนข้อมูล	ช่อง 4 อินพุต B
4 ของ	11	19	เอาท์พุท	ช่อง 4 เอาต์พุต y
gnd	7	16	-	พื้น
NC	-	1, 5, 7, 11, 15, 17	-	ไม่ได้เชื่อมต่อภายใน
VCC	14	20	-	อุปทานเชิงบวก

รุ่น CAD ของ SN74HC00N

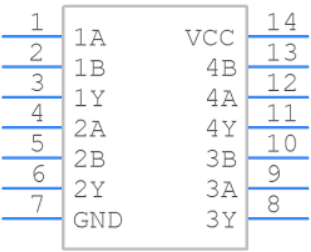

สัญลักษณ์ SN74HC00N

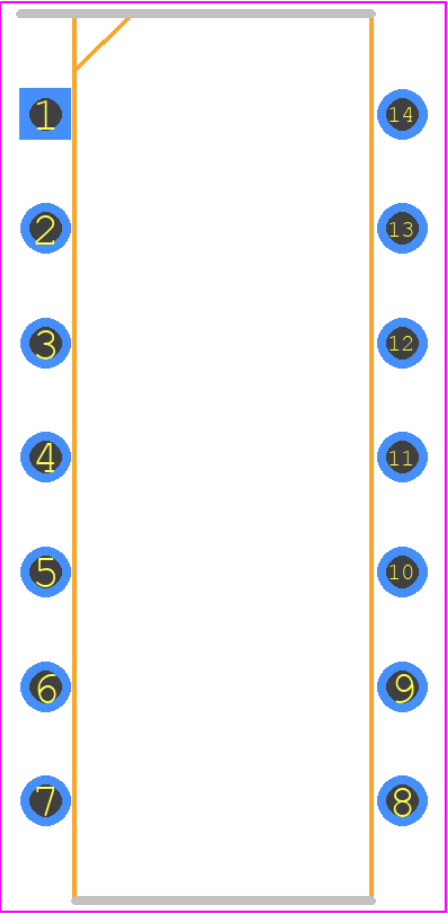

SN74hc00n รอยเท้า

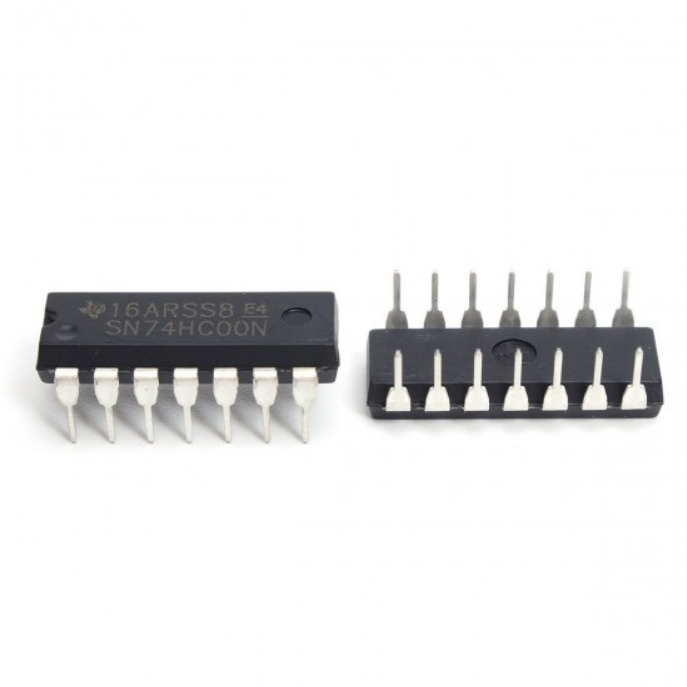

รุ่น 3 มิติของ SN74HC00N

ข้อกำหนดทางเทคนิคของ SN74HC00N

SN74HC00N จาก Texas Instruments รวมถึงรายละเอียดทางเทคนิคเช่นแรงดันไฟฟ้าการใช้พลังงานและระดับตรรกะนอกจากนี้ยังมีชิ้นส่วนที่คล้ายกันที่สามารถใช้แทนได้ขึ้นอยู่กับความต้องการในการออกแบบของคุณ

พิมพ์	พารามิเตอร์
สถานะวงจรชีวิต	ใช้งานอยู่ (อัปเดตล่าสุด: 1 วันที่ผ่านมา)
เวลานำโรงงาน	12 สัปดาห์
ติดต่อชุบ	ทอง
ประเภทการติดตั้ง	ผ่านรู
จำนวนพิน	14
ตรรกะระดับสูง	1.5V ~ 4.2V
อุณหภูมิการทำงาน	-40 ° C ~ 85 ° C
ชุด	74HC
สถานะชิ้นส่วน	คล่องแคล่ว
จำนวนการยุติ	14
เทอร์มินัลเสร็จสิ้น	มัตเต้ดีบุก (SN)
ตำแหน่งเทอร์มินัล	คู่
แรงดันไฟฟ้า	5V
จำนวนพิน	14
กระแสเอาต์พุตสูงสุด	4ma
จัดหาแรงดันไฟฟ้า-แม็กซ์ (VSUP)	6V
น้ำหนัก	927.99329 มก.
ตรรกะระดับต่ำ	0.5V ~ 1.8V
การบรรจุหีบห่อ	หลอด
รหัส JESD-609	E3
ระดับความไวต่อความชื้น (MSL)	1 (ไม่ จำกัด )
รหัส ECCN	หู 99
แรงดันไฟฟ้า - อุปทาน	2V ~ 6V
จำนวนฟังก์ชั่น	4
หมายเลขชิ้นส่วนฐาน	74HC00
จำนวนเอาต์พุต	1
แรงดันไฟฟ้า	5V
จ่ายแรงดันไฟฟ้า-มิน (VSUP)	2V
จำนวนช่อง	4
ความจุโหลด	50pf
ความล่าช้าในการขยายพันธุ์	15 ns
เปิดเวลาหน่วง	20 ns
ฟังก์ชันตรรกะ	NAND
ประเภทตรรกะ	ประตู NAND
ชมิตต์ทริกเกอร์	เลขที่
ความสูง	5.08 มม.
ความกว้าง	6.35 มม.
ความยาว	19.3 มม.
ความหนา	3.9 มม.
การชุบแข็งของรังสี	เลขที่
ไปถึง SVHC	ไม่มี SVHC
สถานะ ROHS	Rohs3 เป็นไปตามมาตรฐาน
นำฟรี	นำฟรี

การจัดอันดับสูงสุดของ SN74HC00N

พารามิเตอร์	คำอธิบาย	นาที	สูงสุด	หน่วย
VCC	แรงดันไฟฟ้า	-0.5	7	V
IIK	อินพุตแคลมป์ปัจจุบัน	± 20		MA
	VI < -0.5 V or VI > VCC + 0.5 V
Iok	กระแสตัวหนีบเอาต์พุต	± 20		MA
	VO < -0.5 V or VO > VCC + 0.5 V
io	กระแสเอาต์พุตอย่างต่อเนื่อง	± 25		MA
	VO = 0 ถึง VCC
กระแสต่อเนื่อง	กระแสต่อเนื่องผ่าน VCC หรือ GND	± 50		MA

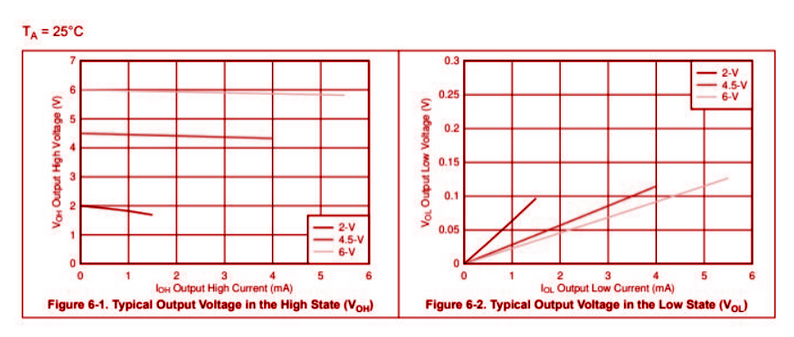

ลักษณะทั่วไปของ SN74HC00N

เทียบเท่า SN74HC00N

ส่วนที่เทียบเท่า	ประเภททดแทน	สถานะ	คำอธิบาย
SN74HC00NP3	แทนที่	ที่หยุด	ประตู NAND, CMOS, PDIP14
SN74HC00JP4	แทนที่	ที่หยุด	ประตู NAND, CMOS, CDIP14
SN74HC00N-10	แทนที่	ที่หยุด	NAND GATE, HC/UH Series, 4-Func, 2-Input, CMOS, PDIP14
SN74HC00NE4	แทนที่	คล่องแคล่ว	Nand Gate, HC Series, 4-Func, 2-input, CMOS, PDIP14
SNJ54HC00J	แทนที่	คล่องแคล่ว	Nand Gate, HC Series, 4-Func, 2-input, CMOS, CDIP14

ชิ้นส่วนที่มีข้อกำหนดที่คล้ายกันกับ SN74HC00N

สามส่วนที่ระบุไว้ในส่วนแบ่งที่คล้ายกันข้อมูลจำเพาะที่คล้ายกันกับ Texas Instruments SN74HC00N

หมายเลขชิ้นส่วน	SN74HC00N	CD74HC00E	MC74HC03AN	SN74HC03N
ผู้ผลิต	Texas Instruments	Texas Instruments	บนเซมิคอนดักเตอร์	Texas Instruments
แพ็คเกจ / เคส	14-dip (0.300, 7.62 มม.)	14-dip (0.300, 7.62 มม.)	14-dip (0.300, 7.62 มม.)	14-dip (0.300, 7.62 มม.)
จำนวนอินพุต	2	2	2	2
จำนวนพิน	14	14	14	14
ฟังก์ชันตรรกะ	NAND	NAND	NAND	NAND
ความล่าช้าในการขยายพันธุ์	15 ns	27 ns	15 ns	20 ns
แรงดันไฟฟ้า	5 V	5 V	4.5 V	3 V
ปัจจุบัน	2 μA	2 μA	2 μA	1 μA
เทคโนโลยี	CMOS	CMOS	CMOS	CMOS

ข้อมูลแพ็คเกจของ SN74HC00N

เกี่ยวกับ Texas Instruments - ผู้ผลิต SN74HC00N

Texas Instruments (TI) เป็น บริษัท ที่มีชื่อเสียงในโลกของเซมิคอนดักเตอร์สร้างผลิตภัณฑ์ที่หลากหลายที่ใช้ในอุปกรณ์อิเล็กทรอนิกส์พวกเขามุ่งเน้นไปที่การจัดหาชิ้นส่วนสำหรับสิ่งต่าง ๆ เช่นการประมวลผลแบบอะนาล็อกและดิจิตอลผลิตภัณฑ์ของ TI เช่น SN74HC00N ถูกนำมาใช้ทั่วโลกในหลายอุตสาหกรรมรวมถึงอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภครถยนต์ระบบอุตสาหกรรมและการสื่อสาร

ชิปของ TI ใช้ในโครงการอิเล็กทรอนิกส์ประเภทต่าง ๆ ไม่ว่าจะเป็นอุปกรณ์ที่บ้านหรือระบบที่ซับซ้อนมากขึ้นพวกเขายังเสนอเครื่องมือและการสนับสนุนเพื่อช่วยให้คุณทำงานกับผลิตภัณฑ์ของพวกเขาด้วยการปรากฏตัวในกว่า 30 ประเทศ TI ยังคงอยู่ข้างหน้าโดยนำโซลูชั่นใหม่ ๆ ในโลกของเซมิคอนดักเตอร์ทำให้ผลิตภัณฑ์ของพวกเขาเป็นตัวเลือกที่ดีเมื่อคุณกำลังมองหาส่วนประกอบที่เชื่อถือได้และมีคุณภาพสูงเช่น SN74HC00N
