ตัวควบคุม UC3842 PWM: ข้อมูลจำเพาะ, pinout และแอปพลิเคชัน

คู่มือนี้นำเสนอตัวควบคุม UC3842 PWM IC ซึ่งเป็นส่วนประกอบในอิเล็กทรอนิกส์สมัยใหม่ที่มีการเฉลิมฉลองความหลากหลายและความน่าเชื่อถือในแอพพลิเคชั่นการจัดการพลังงานที่หลากหลายด้วยการสำรวจสถาปัตยกรรมและฟังก์ชันการทำงานเราค้นพบว่า UC3842 สร้างความมั่นใจในการควบคุมพลังงานที่แม่นยำในการออกแบบตัวแปลงเช่น Boost, Flyback, Buck, Forward และ Push-Pullค้นพบข้อกำหนดแอปพลิเคชันและข้อมูลเชิงลึกในทางปฏิบัติและดูว่าทำไม UC3842 ยังคงเป็นสินทรัพย์ในโลกของอุปกรณ์อิเล็กทรอนิกส์

แคตตาล็อก

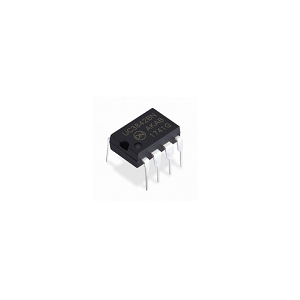

ภาพรวมของคอนโทรลเลอร์ UC3842 PWM

ที่ UC3842 ให้เอาต์พุตปัจจุบันที่เชื่อถือได้โดยการปรับแรงดันไฟฟ้าอย่างละเอียดเพื่อตอบสนองต่อความต้องการที่ผันผวนของโหลดส่วนประกอบมีความสำคัญสำหรับตัวแปลง DC เป็น DC และแอปพลิเคชันออฟไลน์ซึ่งได้รับการปรับปรุงโดยคุณสมบัติเช่นออสซิลเลเตอร์ที่ถูกตัดแต่งอย่างแม่นยำเครื่องขยายเสียงข้อผิดพลาดที่ได้รับสูงและการอ้างอิงอุณหภูมิที่มีความเสถียรองค์ประกอบเหล่านี้ได้รับการเสริมด้วยตัวเปรียบเทียบการตรวจจับปัจจุบันและเอาต์พุตเสาโทเท็มที่แข็งแกร่งทำให้สามารถขับเคลื่อนด้วยพลังงานได้ด้วยความสามารถได้รับอำนาจด้วยฟังก์ชั่นเหล่านี้หลายคนมีความสามารถในการบรรลุการจัดการปัจจุบันอย่างพิถีพิถันในแอปพลิเคชันรวมถึงตัวแปลง DC-DC, SMPS และตัวควบคุมแรงดันไฟฟ้าสายโดยการปรับสัญญาณ PWM อย่างชำนาญเพื่อจัดการสวิตช์ไฟUC3842 สามารถทำงานได้ในโหมดการควบคุมกระแสไฟฟ้าสูงสุดหรือแรงดันไฟฟ้าวงจรข้อเสนอแนะของมันเมื่อจับคู่กับแอมพลิฟายเออร์ข้อผิดพลาดช่วยให้กระแสสูงสุดและวงจรหน้าที่ของตัวแปลงสามารถตอบสนองต่อความต้องการได้ทันทีความสามารถในการปรับตัวของ UC3842 ในหลากหลายแอปพลิเคชันเน้นความเกี่ยวข้องหลายแง่มุมตัวอย่างเช่นในการออกแบบหน่วยงานกำกับดูแลแรงดันไฟฟ้าสายจำเป็นต้องมีการรักษาความน่าเชื่อถือเนื่องจากความไม่แน่นอนใด ๆ อาจส่งผลกระทบอย่างมากต่อประสิทธิภาพของอุปกรณ์ผ่านการใช้กลยุทธ์ของ UC3842 ความเสี่ยงของการหยุดชะงักจะลดลงทำให้สามารถลดแรงดันไฟฟ้าได้

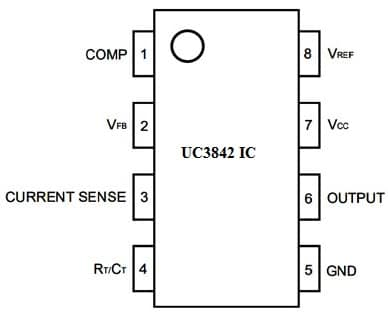

การกำหนดค่าพินของคอนโทรลเลอร์ PWM UC3842

หมายเลขพิน	ชื่อพิน	คำอธิบาย
PIN 1	คอมพ์ (เปรียบเทียบ)	พินเอาท์พุทตัวเปรียบเทียบนี้ให้ความต้านทานต่ำ 1 MHz สัญญาณขึ้นอยู่กับความแตกต่างหลักระหว่างชุดและแรงดันไฟฟ้าปัจจุบัน โดยทั่วไปจะเชื่อมต่อกับข้อเสนอแนะแรงดันไฟฟ้าของ IC ผ่านตัวต้านทาน และตัวเก็บประจุ
พิน 2	VFB (ข้อเสนอแนะแรงดันไฟฟ้า)	มันเป็นอินพุตไปยังแอมพลิฟายเออร์ข้อผิดพลาดภายในชิป ความแตกต่างของแรงดันไฟฟ้าที่พินนี้ให้ข้อเสนอแนะเพื่อควบคุมเอาต์พุต
พิน 3	ความรู้สึกปัจจุบัน	ตัวต้านทานแบ่งใช้เพื่อตรวจสอบการไหลของกระแสไฟฟ้า ตลอดวงจรและแรงดันไฟฟ้าที่ถูกป้อนกลับไปยังกระแสไฟฟ้า พินความรู้สึก
พิน 4	RT/CT (ตัวต้านทานเวลา/ตัวเก็บประจุ)	พินนี้เชื่อมต่อตัวต้านทานภายนอกและตัวเก็บประจุเข้ากับ ตั้งค่าความถี่ออสซิลเลเตอร์ภายใน
พิน 5	พื้น	นี่คือพินกราวด์ (GND) ที่เชื่อมต่อกับวงจร เทอร์มินัลภาคพื้นดิน
พิน 6	เอาท์พุท	พินนี้ให้สัญญาณ PWM ตามข้อเสนอแนะ ซึ่งสามารถใช้ในการควบคุมอุปกรณ์อิเล็กทรอนิกส์พลังงาน
พิน 7	VCC	มันเป็นเข็มจ่ายแรงดันไฟฟ้าสำหรับ IC
พิน 8	VREF (แรงดันอ้างอิง)	พินนี้ให้แรงดันอ้างอิงซึ่งใช้เพื่อ สร้างสัญญาณ PWM

คุณสมบัติและข้อกำหนดของ UC3842

คุณสมบัติ/ข้อมูลจำเพาะ	รายละเอียด
จำนวนพิน	8
ประเภทคอนโทรลเลอร์ PWM	คอนโทรลเลอร์ PWM โหมดปัจจุบัน
ช่วงแรงดันไฟฟ้า	12V ถึง 28V
กระแสพินเอาท์พุท	200 Ma
การสลับความถี่	500 kHz
วัฏจักรหน้าที่สูงสุด	97%
การดำเนินงานในปัจจุบัน	25 MA
ปรับให้เหมาะสมสำหรับ	DC เป็น DC และตัวแปลงออฟไลน์
ประเภทการติดตั้ง	ผ่านรู
การทำงาน	ขั้นตอนขึ้น, ก้าวลง, step-up/step-down
ทอพอโลยี	Buck, Boost, Flyback, Buck-Boost, ไปข้างหน้า
ความถี่	450 kHz
เวลาขึ้น	50 ns
สถานะ ROHS	Rohs3 เป็นไปตามมาตรฐาน
แพ็คเกจ/เคส	8-dip
ช่วงอุณหภูมิการทำงาน	0 ° C ถึง 70 ° C
เทคโนโลยีที่ใช้	บิคโมส
จำนวนเอาต์พุต	1
ประเภทเอาต์พุต	ไดรเวอร์ทรานซิสเตอร์
กระแสเอาต์พุต	1a
เทคนิคการควบคุม	PWM
เวลาฤดูใบไม้ร่วงทั่วไป	50 ns
ขนาด (ความยาว x ความกว้าง x ความหนา)	9.81 มม. x 6.35 มม. x 3.9 มม.
ความสูง	5.08 มม.

เทียบเท่าและทางเลือกของ UC3842

- UC3843

- UC3844

- UC2842

- SG2524

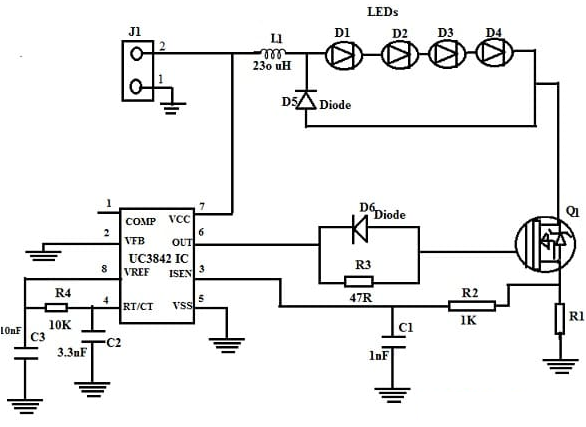

คอนโทรลเลอร์ UC3842 PWM พร้อมไดรเวอร์ LED

คอนโทรลเลอร์ UC3842 PWM ที่ออกแบบมาเพื่อควบคุมแรงดันไฟฟ้าและกระแสสำหรับประสิทธิภาพที่สอดคล้องกันและการควบคุมความสว่างที่มีประสิทธิภาพในอาร์เรย์ LED ที่เชื่อมต่อกับอนุกรม LED จะถูกจัดเรียงตามลำดับทำให้กระแสไฟฟ้าไหลผ่าน LED แต่ละตัวเดียวกันเพื่อให้มั่นใจถึงความสว่างสม่ำเสมอแรงดันไฟฟ้าทั้งหมดที่ต้องการเท่ากับผลรวมของแรงดันไฟฟ้าไปข้างหน้าของไฟ LED ทั้งหมดตัวอย่างเช่นอาร์เรย์ของไฟ LED สี่ตัวที่มีแรงดันไปข้างหน้า 3 โวลต์แต่ละโวลต์ต้องใช้ 12 โวลต์อย่างไรก็ตามข้อเสียเปรียบอย่างหนึ่งของการตั้งค่านี้คือความล้มเหลวของ LED เดียวสามารถขัดขวางอาร์เรย์ทั้งหมดได้ในการแก้ไขปัญหานี้ UC3842 ใช้การควบคุมโหมดปัจจุบันเพื่อรักษาเสถียรภาพของกระแสการรักษาความสว่างและความน่าเชื่อถือแม้ว่าลักษณะ LED แต่ละรายการจะแตกต่างกันไป

ไดรเวอร์ LED UC3842 ทำงานอย่างไร?

ไดรเวอร์ LED ที่ใช้ UC3842 ทำงานผ่านสามขั้นตอนสำคัญ:

- การควบคุมแรงดันไฟฟ้าด้วยตัวแปลงบั๊ก

ไดรเวอร์ก้าวลงแรงดันไฟฟ้าอินพุต (10–25 โวลต์) ไปยังเอาต์พุตที่เสถียรเช่น 12 โวลต์โดยใช้ตัวแปลงบั๊กวงจรนี้รวมถึง MOSFET ไดโอดและตัวเหนี่ยวนำสำหรับการแปลงพลังงานที่มีประสิทธิภาพโดยมีการสูญเสียน้อยที่สุด

- การตรวจสอบปัจจุบัน

ตัวต้านทานความแม่นยำในอนุกรมพร้อมจอมอนิเตอร์ LED และควบคุมการไหลของกระแสไฟฟ้าตัวอย่างเช่นเพื่อให้ได้กระแส 1.5 แอมป์ค่าตัวต้านทานจะถูกคำนวณโดยใช้กฎหมายของโอห์มส่งผลให้มีค่าประมาณ 0.67 โอห์ม

- การควบคุม PWM เพื่อความมั่นคง

UC3842 ใช้ PWM (การปรับความกว้างพัลส์) เพื่อปรับเวลาเปิด/ปิดของ MOSFET รักษาระดับกระแสที่มั่นคงและการปกป้องไฟ LEDตัวเหนี่ยวนำเฟอร์ไรต์คอร์ได้รับการปรับให้เหมาะสมเพื่อลดการสูญเสียพลังงานและปรับปรุงประสิทธิภาพ

แอปพลิเคชันของคอนโทรลเลอร์ UC3842 PWM

ประสิทธิภาพในการจัดการพลังงาน

หนึ่งในคุณสมบัติที่โดดเด่นของ UC3842 คือความสามารถในการปรับแรงดันไฟฟ้าเอาท์พุทและกระแสไฟฟ้าให้เหมาะกับโหลดไฟฟ้าที่แตกต่างกันสำหรับตัวแปลง DC-DC และแอพพลิเคชั่น SMPS แบบออฟไลน์มันให้ประสิทธิภาพที่ยอดเยี่ยมเนื่องจากช่วงการเริ่มต้นและช่วงการทำงานที่กว้างต่ำคอนโทรลเลอร์ยังรวมฮิสเทรีซิสซึ่งช่วยเพิ่มความเสถียรภายใต้เงื่อนไขการป้อนข้อมูลที่แตกต่างกัน

ความทนทานในสภาพแวดล้อมที่หลากหลาย

UC3842 ได้รับการออกแบบมาเพื่อทำงานในการตั้งค่าแหล่งจ่ายไฟทั้งแบบแยกและไม่สามารถแยกได้ซึ่งให้ความยืดหยุ่นสำหรับสถาปัตยกรรมระบบที่แตกต่างกันความน่าเชื่อถือของมันแสดงให้เห็นเพิ่มเติมโดยความสามารถในการทำงานในช่วงอุณหภูมิที่กว้างเพื่อให้มั่นใจถึงประสิทธิภาพที่สอดคล้องกันในเงื่อนไขที่ต้องการ

อุปกรณ์

ต้องขอบคุณการออกแบบที่แข็งแกร่ง UC3842 มักใช้ในการใช้จ่ายเครื่องจักรงานหนักระบบแบตเตอรี่และแหล่งจ่ายไฟอิเล็กทรอนิกส์ขั้นสูงแรงดันไฟฟ้าที่แม่นยำและการควบคุมปัจจุบันทำให้มีความสำคัญในแอปพลิเคชันที่ต้องการประสิทธิภาพความน่าเชื่อถือและความสามารถในการปรับตัวสิ่งนี้ทำให้ UC3842 เป็นแกนหลักของการออกแบบแหล่งจ่ายไฟที่ทันสมัย
