ตัวควบคุม UC3843 PWM: ข้อมูลจำเพาะแอปพลิเคชันและ Pinout

คู่มือรายละเอียดนี้ตรวจสอบ UC3843 IC ซึ่งเป็นคอนโทรลเลอร์ PWM โหมดปัจจุบันที่ออกแบบมาเพื่อเพิ่มประสิทธิภาพการจัดการพลังงานในแอพพลิเคชั่นอิเล็กทรอนิกส์ที่หลากหลายด้วยความสามารถในการส่งมอบการควบคุมแหล่งจ่ายไฟที่แม่นยำและลดการสูญเสียพลังงาน UC3843 มีบทบาทในการเพิ่มประสิทธิภาพและประสิทธิภาพของอุปกรณ์บทความนี้ครอบคลุมข้อกำหนดทางเทคนิคการกำหนดค่า PIN และแอพพลิเคชั่นอเนกประสงค์ตั้งแต่อุปกรณ์อุตสาหกรรมไปจนถึงอุปกรณ์อิเล็กทรอนิกส์นำเสนอข้อมูลเชิงลึกที่มีคุณค่าในการทำงานและข้อได้เปรียบในระบบการจัดการพลังงาน

แคตตาล็อก

ภาพรวมของคอนโทรลเลอร์ UC3843 PWM

ที่ UC3843 คอนโทรลเลอร์ PWM ช่วยเพิ่มประสิทธิภาพของตัวแปลง DC-TO-DC และระบบออฟไลน์โดยการสร้างความมั่นใจว่าการควบคุมแรงดันไฟฟ้าที่แม่นยำและการไหลของกระแสที่เสถียรด้วยส่วนประกอบภายนอกที่น้อยที่สุดรองรับสองโหมด: โหมดแรงดันไฟฟ้าซึ่งทำให้มั่นใจได้ว่าแรงดันไฟฟ้าเอาต์พุตที่เสถียรสำหรับระบบที่ละเอียดอ่อนและโหมดปัจจุบันซึ่งทำให้กระแสไฟคงที่สำหรับแอปพลิเคชันเช่น Switch Mode Power Supplies (SMPS)ใช้กันอย่างแพร่หลายในอุปกรณ์เช่นเครื่องชาร์จแบตเตอรี่และตัวควบคุมแรงดันไฟฟ้า UC3843 ให้การจัดการพลังงานที่มีประสิทธิภาพและเชื่อถือได้พร้อมการควบคุม PWM ที่ควบคุมได้อย่างแม่นยำทำให้เหมาะสำหรับการออกแบบระบบประหยัดพลังงานและแข็งแกร่ง

UC3843 ทำงานอย่างไร?

UC3843 ทำงานเป็นองค์ประกอบสำคัญในระบบจ่ายไฟโดยใช้การปรับความกว้างพัลส์ (PWM) เพื่อควบคุมการเปลี่ยนแปลงพลังงานมันปรับรอบการทำงานของทรานซิสเตอร์สลับเพื่อจัดการความแปรปรวนของแรงดันไฟฟ้าอินพุตและโหลดที่ผันผวนทำให้มั่นใจได้ว่ามีความเสถียรในการกำหนดค่าบั๊กหรือเพิ่มการกำหนดค่าใน โหมดเจ้าชู้, UC3843 ลดแรงดันไฟฟ้าอินพุตให้อยู่ในระดับที่ต่ำกว่าและมีเสถียรภาพการปกป้องส่วนประกอบอิเล็กทรอนิกส์และการปรับปรุงประสิทธิภาพใน โหมดเพิ่มมันเพิ่มแรงดันไฟฟ้าอินพุตทำให้เหมาะสำหรับอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่ที่ต้องการการขยายแรงดันไฟฟ้ากลไกการควบคุมของ UC3843 ขึ้นอยู่กับการสุ่มตัวอย่างแรงดันเอาต์พุตและเปรียบเทียบกับแรงดันอ้างอิงที่เสถียรความแตกต่างใด ๆ ได้รับการแก้ไขโดยการปรับสัญญาณ PWM เพื่อให้มั่นใจว่าเอาต์พุตที่สอดคล้องกันแม้จะมีการเปลี่ยนแปลงในอินพุตหรือโหลดประสิทธิภาพของ UC3843 ขึ้นอยู่กับการรวมเข้ากับส่วนประกอบภายนอกอย่างแม่นยำการจัดแนวข้อกำหนดที่เหมาะสมทำให้มั่นใจได้ถึงความมั่นคงภายใต้สภาวะที่แตกต่างกันปลดล็อคศักยภาพอย่างเต็มที่ของ IC สำหรับการจัดการพลังงานที่เหนือกว่า

การกำหนดค่า PIN UC3843

หมายเลขพิน	ชื่อพิน	คำอธิบาย
1	comp/comparator	พินเอาต์พุตเชื่อมต่อกับข้อเสนอแนะแรงดันไฟฟ้าผ่าน ตัวต้านทานและตัวเก็บประจุให้สัญญาณความต้านทานต่ำ 1MHz ตาม รูปแบบแรงดันไฟฟ้า
2	ข้อเสนอแนะ VFB/แรงดันไฟฟ้า	อินพุตพินไปยังแอมพลิฟายเออร์ข้อผิดพลาดให้การเปลี่ยนแปลง ในระดับแรงดันไฟฟ้าถึง IC
3	ความรู้สึกปัจจุบัน	ตรวจสอบกระแสวงจรผ่านตัวต้านทานแบบแบ่งด้วย แรงดันไฟฟ้าข้ามมันให้เป็นข้อเสนอแนะถึงพินนี้
4	RT (ตัวต้านทานเวลา) / CT (ตัวเก็บประจุกำหนดเวลา)	เชื่อมต่อกับออสซิลเลเตอร์ภายในซึ่งตั้งค่าโดยใช้ ตัวต้านทานภายนอกและตัวเก็บประจุ
5	gnd	พินภาคพื้นดินของวงจร
6	เอาท์พุท	เอาต์พุตสัญญาณการปรับความกว้างพัลส์ (PWM) ตาม ข้อเสนอแนะใช้เพื่อสลับอุปกรณ์อิเล็กทรอนิกส์พลังงาน
7	VCC	แรงดันไฟฟ้า PIN สำหรับ IC
8	Vref	พินแรงดันอ้างอิงซึ่งการสร้างสัญญาณ PWM เป็นไปตาม

คุณสมบัติและข้อมูลจำเพาะของ UC3843

คุณสมบัติ/ข้อมูลจำเพาะ	รายละเอียด
พิมพ์	คอนโทรลเลอร์ PWM โหมดปัจจุบัน
จำนวนพิน	8
ช่วงแรงดันไฟฟ้า	7.0V - 8.2V
แรงดันไฟฟ้าสูง	13.5V
กระแสพินเอาท์พุท	1a
แหล่งกำเนิดสูงสุด	22ma
ช่วงอินพุตแบบอะนาล็อก	-0.3V ถึง 6.3V
ได้รับ	3V
ความถี่การแกว่งทั่วไป	52 kHz
แรงดันเอาต์พุตต่ำ	0.08V

UC3843 เทียบเท่าและทางเลือก

- UC3842

- UC2842

- SG2524

- UC3844

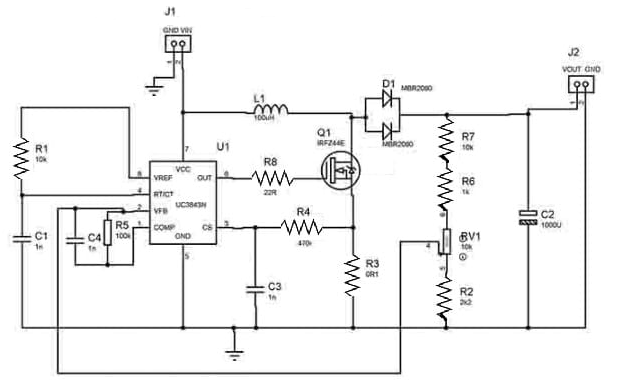

DC ถึง DC Boost Converter พร้อมตัวควบคุม UC3843 PWM

การออกแบบตัวแปลง Boost DC-TO-DC เกี่ยวข้องกับการเลือกและประกอบส่วนประกอบที่ทำงานร่วมกันเพื่อเพิ่มแรงดันไฟฟ้า DC ได้อย่างมีประสิทธิภาพหัวใจสำคัญของระบบนี้คือคอนโทรลเลอร์ UC3843 PWM ซึ่งเป็น IC ที่ได้รับการยกย่องอย่างสูงซึ่งเป็นที่รู้จักกันดีในการจัดการการแปลงพลังงานส่วนประกอบที่สำคัญในการตั้งค่านี้รวมถึงสายจัมเปอร์, UC3843 IC, MBR2060CT Schottky Diode, IRFZ44 MOSFET, ตัวเหนี่ยวนำ 100µH, ตัวเก็บประจุ 1NF, ตัวต้านทาน 10K 50K, ตัวต้านทาน22Ω, ตัวต้านทาน2.2kΩ, ตัวต้านทาน 100k และบล็อกขั้ว 2x2 พินแต่ละส่วนได้รับการคัดเลือกอย่างรอบคอบเพื่อให้แน่ใจว่าวงจรทำงานได้อย่างน่าเชื่อถือส่งมอบการแปลงแรงดันไฟฟ้าที่มั่นคงและมีประสิทธิภาพ

การทำงาน

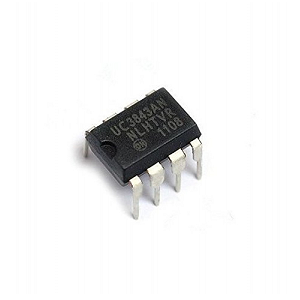

คอนโทรลเลอร์ UC3843 PWM

UC3843 IC ได้รับการออกแบบมาสำหรับแอพพลิเคชั่นแหล่งจ่ายไฟพร้อมคุณสมบัติเช่นฟังก์ชั่นการเริ่มต้นอ่อนการป้องกันแรงดันไฟฟ้าเกินและการชดเชยอุณหภูมิภายในมันทำงานที่ความถี่คงที่ 50 kHz ทำให้มั่นใจได้ว่าประสิทธิภาพที่มั่นคงและเชื่อถือได้IC รวมส่วนประกอบเช่นแอมพลิฟายเออร์ข้อผิดพลาดการอ้างอิงแรงดันไฟฟ้าตัวเปรียบเทียบ PWM ตัวออสซิลเลเตอร์และไดรเวอร์ MOSFET ภายนอกความเก่งกาจของแพ็คเกจที่แตกต่างกัน (SOP, TO-220 และ DIP) ช่วยให้สามารถปรับให้เข้ากับการออกแบบที่หลากหลายIC ทำงานร่วมกับตัวเก็บประจุภายนอกและตัวต้านทานเพื่อควบคุมแรงดันไฟฟ้าได้อย่างมีประสิทธิภาพทำให้เหมาะสำหรับงานการแปลงพลังงานที่หลากหลาย

irfz44 mosfet

IRFZ44 MOSFET ทำหน้าที่เป็นส่วนประกอบการสลับในตัวแปลงมีบทบาทในการเพิ่มแรงดันไฟฟ้าเป็นที่รู้จักกันดีในเรื่องความต้านทานต่ำทำให้การสูญเสียพลังงานลดลงในขณะที่จัดการกับกระแสและแรงดันไฟฟ้าสูงการจัดการความร้อนที่เหมาะสมเช่นการใช้อ่างล้างจานที่เหมาะสมป้องกันความร้อนสูงเกินไปและทำให้มั่นใจได้ว่าการทำงานอย่างต่อเนื่องการเลือกตัวต้านทานเกตที่เหมาะสมช่วยเพิ่มประสิทธิภาพการสลับของ MOSFET เพื่อให้มั่นใจว่าการทำงานที่มีประสิทธิภาพภายใต้โหลดต่างๆ

ไดโอด MBR2060CT

MBR2060CT เป็นไดโอด Schottky ที่เลือกสำหรับการลดลงของแรงดันไปข้างหน้าต่ำซึ่งช่วยเพิ่มประสิทธิภาพของวงจรมันทำหน้าที่เป็นไดโอดที่มีอิสระทำให้กระแสไหลในทิศทางเดียวเมื่อ MOSFET ปิดอยู่ฟังก์ชั่นนี้ปกป้องวงจรจากกระแสย้อนกลับในขณะที่รองรับการสลับความเร็วสูงด้วยการจับคู่แรงดันไฟฟ้าและการจัดอันดับกระแสของไดโอดอย่างระมัดระวังกับความต้องการของวงจรความทนทานและประสิทธิภาพจะได้รับการขยายสูงสุด

ตัวเหนี่ยวนำ 100µh

ตัวเหนี่ยวนำ 100µh เป็นองค์ประกอบสำคัญที่เก็บพลังงานในระหว่างการใช้ MOSFET ในเฟสและปล่อยออกมาในช่วงปิดเฟสทำให้เกิดแรงดันไฟฟ้าการเลือกตัวเหนี่ยวนำที่มีความต้านทานความอิ่มตัวสูงและความต้านทานแบบอนุกรมต่ำเป็นสิ่งจำเป็นเพื่อลดการสูญเสียพลังงานสิ่งนี้ทำให้มั่นใจได้ว่าตัวแปลงจะรักษาเอาต์พุตแรงดันไฟฟ้าที่เสถียรแม้ภายใต้สภาวะโหลดที่แตกต่างกันให้ประสิทธิภาพที่สอดคล้องกัน

10k trimpot

Trimpot 10K ใช้สำหรับการปรับแรงดันไฟฟ้าเอาต์พุตรวมเข้ากับลูปข้อเสนอแนะของ IC ช่วยให้การสอบเทียบที่แม่นยำสามารถตอบสนองความต้องการแรงดันไฟฟ้าที่เฉพาะเจาะจงได้การเลือก trimpot ที่มีค่าความต้านทานที่เหมาะสมช่วยให้มั่นใจได้ว่าแรงดันไฟฟ้าเอาท์พุทมีความเสถียรและควบคุมได้อย่างแม่นยำการควบคุมที่แม่นยำนี้จำเป็นสำหรับการเพิ่มพลังอุปกรณ์ที่ละเอียดอ่อนเช่นแล็ปท็อปไดรเวอร์ LED และสมาร์ทโฟนซึ่งต้องการระดับแรงดันไฟฟ้าที่สูงขึ้นและสม่ำเสมอ

UC3843 ข้อดีและข้อเสีย

ข้อดี

•ต้องการส่วนประกอบภายนอกน้อยลงทำให้การออกแบบวงจรง่ายขึ้น

•รองรับแอปพลิเคชันตัวแปลงออฟไลน์

•คุณสมบัติการชดเชยฟีดไปข้างหน้าโดยอัตโนมัติเพื่อความมั่นคง

•เปิดใช้งานการทำงานของโหมดปัจจุบันที่มีประสิทธิภาพสูงสุด 500kHz เหมาะสำหรับการใช้งานความถี่สูง

•คุ้มค่าและลดความซับซ้อน

ข้อเสีย

•มีความอ่อนไหวต่อแรงดันไฟฟ้าต่ำกว่าความท้าทายในสภาพแวดล้อมพลังงานที่ไม่เสถียร

•ปัญหาแหล่งจ่ายไฟที่มีศักยภาพต้องมีการวางแผนการออกแบบอย่างรอบคอบ

•ความไม่เชิงเส้นซับซ้อนงานที่แม่นยำเรียกร้องการสอบเทียบและการทดสอบ

•ต้องการการปรับเปลี่ยนวงจรและการจัดการความร้อนที่ดีขึ้น

แอปพลิเคชันของคอนโทรลเลอร์ UC3843 PWM

อิเล็กทรอนิกส์พลังงาน

ใน Power Electronics ตัวควบคุม UC3843 PWM มีมูลค่าสูงสำหรับประสิทธิภาพและความแม่นยำมันช่วยเพิ่มการส่งมอบพลังงานโดยการลดความสูญเสียและสร้างความมั่นใจว่าการดำเนินงานที่สอดคล้องกันแม้กระทั่งท่ามกลางเงื่อนไขการโหลดที่ผันผวนการรักษาอุปกรณ์ให้เย็นและมีประสิทธิภาพมักจะช่วยเพิ่มอายุการใช้งานและลดการบำรุงรักษาให้น้อยที่สุด

เครื่องโหลด

คอนโทรลเลอร์แสดงให้เห็นถึงความยืดหยุ่นในเครื่องจักรโหลดซึ่งจัดการความท้าทายในการปฏิบัติงานที่หลากหลายอย่างเชี่ยวชาญความยืดหยุ่นช่วยให้ความน่าเชื่อถือของระบบอย่างยั่งยืนในสภาพแวดล้อมที่แตกต่างกันและโหลดไฟฟ้าอำนวยความสะดวกในการดำเนินงานที่ราบรื่นขึ้นและอายุการใช้งานที่ยาวนานของเครื่องเป็นเวลานานนี่เป็นสิ่งที่ยอดเยี่ยมในภาคที่มีความแม่นยำและความน่าเชื่อถือเป็นสิ่งจำเป็น

อุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่

รวมอยู่ในอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่คอนโทรลเลอร์ UC3843 PWM มีบทบาทในการอนุรักษ์พลังงานโดยการปรับการใช้พลังงานจะยืดอายุการใช้งานแบตเตอรี่ในขณะที่ยังคงทำงานของอุปกรณ์ความสมดุลนี้ใช้ในอุปกรณ์อิเล็กทรอนิกส์แบบพกพาการใช้คอนโทรลเลอร์นี้ในระบบการจัดการพลังงานสามารถเพิ่มความพึงพอใจและความสามารถในการแข่งขันของตลาดได้อย่างเห็นได้ชัด
