โมดูล SX1278 LORA RF: แอปพลิเคชันการเชื่อมต่อและ pinout

คู่มือเชิงลึกนี้สำรวจโลกที่กำลังพัฒนาของเทคโนโลยีการสื่อสาร Internet of Things (IoT) โดยเน้นบทบาทที่เล่นโดยบลูทู ธ , Wi-Fi และคอนโทรลเลอร์ UC3843 PWM ขั้นสูงมันให้ความกระจ่างเกี่ยวกับความท้าทายเช่นช่วง จำกัด และการใช้พลังงานสูงนำเสนอโซลูชั่นที่เป็นนวัตกรรมเพื่อปรับปรุงการเชื่อมต่อในหลากหลายแอพพลิเคชั่นด้วยรายละเอียดกรณีการใช้งานจริงการกำหนดค่า pinout และข้อกำหนดทางเทคนิคคู่มือให้ทรัพยากรที่มีค่าสำหรับการทำความเข้าใจว่าเทคโนโลยีเหล่านี้เปิดใช้งานการโต้ตอบกับอุปกรณ์ที่ไร้รอยต่อและขับเคลื่อนการพัฒนาระบบที่ชาญฉลาดและเชื่อมต่อในสภาพแวดล้อมที่หลากหลาย

แคตตาล็อก

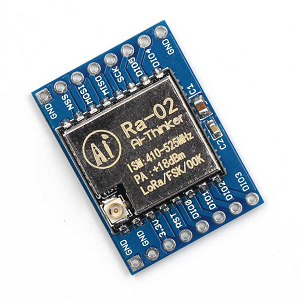

ภาพรวมของโมดูล SX1278 LORA RF

ที่ SX1278 โมดูล LORA RF ช่วยให้การสื่อสารไร้สายที่เชื่อถือได้ในระยะทางไกลในขณะที่การใช้พลังงานต่ำมันใช้เทคโนโลยีการกระโดดความถี่เพื่อให้แน่ใจว่าการส่งสัญญาณที่แข็งแกร่งด้วยการรบกวนน้อยที่สุดแม้ในสภาพแวดล้อมที่ท้าทายการทำงานภายในแถบความถี่เฉพาะโมดูลให้การเชื่อมต่อที่เสถียรโดยไม่ต้องมีการขยายเพิ่มเติมเทคนิคการมอดูเลตขั้นสูงและความไวสูงช่วยให้สามารถตรวจจับสัญญาณที่อ่อนแอมากแม้กระทั่งมั่นใจได้ว่าประสิทธิภาพที่ดีที่สุดในสภาวะต่างๆโมดูลนี้มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมเช่นการเกษตรและเมืองอัจฉริยะสนับสนุนอุปกรณ์ IoT ที่มีการส่งข้อมูลที่มีประสิทธิภาพและมีเสถียรภาพให้ความคุ้มครองเครือข่ายในวงกว้างและมีบทบาทในการสร้างระบบการสื่อสารที่เชื่อถือได้สำหรับแอพพลิเคชั่นที่หลากหลาย

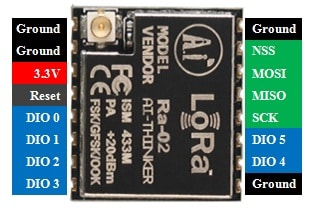

SX1278 LORA RF Module Pin Configuration

หมายเลขพิน	ชื่อพิน	คำอธิบาย
PIN 1	มด	เชื่อมต่อกับเสาอากาศ
หมุด 2, 9, 16	gnd	หมุดพื้นดินทั่วไปสำหรับตัวควบคุมและแหล่งจ่ายไฟ
พิน 3	3.3V	จัดหาแหล่งจ่ายไฟให้กับโมดูล
พิน 4	รีเซ็ต	รีเซ็ตโมดูลผ่านสัญญาณภายนอก
พิน 5 ถึง 11	diO0 ถึง dio5	ดำเนินการฟังก์ชั่น I/O และปรับแต่งได้คล้ายกับ หมุดขัดจังหวะ
PIN 12	SCK	ให้นาฬิกาพัลส์ (CLK) ในระหว่างการสื่อสาร SPI
PIN 13	MISO (Master in Slave Out)	อนุญาตให้ส่งข้อมูลจากโมดูล (ทาส) ไปยัง คอนโทรลเลอร์ (อาจารย์)
PIN 14	Mosi (Master Out Slave In)	รับข้อมูลจากคอนโทรลเลอร์ (มาสเตอร์)
พิน 15	NSS	เปิดใช้งานทาสในระหว่างการสื่อสาร SPI

คุณสมบัติและข้อมูลจำเพาะของโมดูล LORA RF SX1278

คุณสมบัติ/ข้อมูลจำเพาะ	คำอธิบาย
พิมพ์	โมเด็ม Lora RF
แรงดันไฟฟ้า	3.3V
ความถี่ในการใช้งาน	433 MHz
เทคนิคการปรับ	FSK, MSK, GFSK, GMSK, LORA
ขนาดแพ็คเก็ต	256 ไบต์
ความไว	-148 dbm
อัตราส่วนการปฏิเสธช่องสัญญาณ (CRR)	56 dB
ความไวสูงสุดได้รับ	-139 dbm
วัสดุ	โลหะ
ส่งกำลัง	0.1 W
ขนาด	17 มม. x 16.5 มม.
เทคโนโลยีที่เข้ากันได้	FM และ FDMA
FIFO TX/RX	256 บิต
การตรวจจับช่อง RSSI	ที่ได้รับการสนับสนุน
การใช้พลังงาน	การใช้พลังงานต่ำ: 10 ถึง 12 ma
ระยะส่ง	สูงสุด 5 กม.
โหมดการส่งสัญญาณ	FIFO หรือ Direct Mode
การส่งข้อมูลที่ไม่ปิดกั้น	ที่ได้รับการสนับสนุน
วิธีการมอดูเลต	OOK, GFSK, GMSK, FSK
เสาอากาศ	เสาอากาศภายนอกสำหรับช่วงขยายทำโดย Semtech
พารามิเตอร์ที่สามารถกำหนดค่าได้	อัตราการแก้ไขข้อผิดพลาดแบนด์วิดท์ปัจจัยการแพร่กระจาย
การจัดการสัญญาณ	สัญญาณต่าง ๆ สามารถส่งผ่านช่องทางที่คล้ายกัน ไม่มีการแทรกแซง
สนับสนุนการต่อต้าน	56 dB super anti-channel channel support

การเชื่อมต่อโมดูล SX1278 LORA RF กับ Arduino

การเชื่อมต่อโมดูล LORA RF SX1278 เข้ากับ Arduino เกี่ยวข้องกับการสร้างคู่เครื่องส่งสัญญาณโดยใช้บอร์ด Arduino UNO สองตัวโมดูล SX1278 ทำงานที่ความถี่ 433MHz ให้โซลูชันที่เชื่อถือได้และใช้พลังงานต่ำสำหรับการสื่อสารไร้สายที่ปลอดภัยและยาวนานสิ่งนี้ทำให้มันมีค่าสำหรับแอพพลิเคชั่น IoT (Internet of Things) และ M2M (เครื่องต่อเครื่องจักร)ด้วยการตั้งค่านี้อุปกรณ์เช่นเซ็นเซอร์และเกตเวย์สามารถสื่อสารแบบไร้สายสร้างกระดูกสันหลังของระบบอัตโนมัติที่ทันสมัยอินเทอร์เฟซต้องการฮาร์ดแวร์ที่เฉพาะเจาะจง: สองโมดูล SX1278 LORA, สองบอร์ด Arduino Uno, เซ็นเซอร์ DHT11 สำหรับการวัดอุณหภูมิและความชื้น, โมดูล LCD 16 × 2 สำหรับการแสดงข้อมูลและสายจัมเปอร์สำหรับการเชื่อมต่อเครื่องส่งสัญญาณรวบรวมข้อมูลสิ่งแวดล้อมโดยใช้เซ็นเซอร์ DHT11 และส่งแบบไร้สายไปยังตัวรับสัญญาณซึ่งแสดงข้อมูลบน LCD

ด้านการส่ง: การตั้งค่า lora กับ arduino

ในการกำหนดค่าตัวส่งสัญญาณการเดินสายที่แม่นยำระหว่างโมดูล SX1278 LORA และ Arduino UNO เป็นสิ่งจำเป็นโมดูลประกอบด้วย 16 พินซึ่ง 6 คือ GPIO และ 4 เป็นหมุดบดการเชื่อมต่อที่เหมาะสมทำให้มั่นใจได้ว่าลิงค์การสื่อสารที่มั่นคงก่อนอื่นให้เชื่อมต่อขนาด 3.3V และหมุดกราวด์ของโมดูล LORA เข้ากับพินที่สอดคล้องกันของ Arduinoจากนั้นใช้สายจัมเปอร์เพื่อเชื่อมโยงหมุดการสื่อสาร: NSS, DIO0, SCK, MISO, MOSI และ RST กับหมุดดิจิตอล Arduino เฉพาะจากนั้นแนบเซ็นเซอร์ DHT11 เข้ากับ Arduinoเซ็นเซอร์นี้วัดอุณหภูมิและความชื้นทำให้เกิดการส่งข้อมูลการกำหนดค่านี้เตรียมเครื่องส่งสัญญาณเพื่อรวบรวมข้อมูลสิ่งแวดล้อมและส่งแบบไร้สายความน่าเชื่อถือของการส่งนั้นขึ้นอยู่กับการกำหนด PIN ที่แม่นยำและความเข้ากันได้ของฮาร์ดแวร์เมื่อใช้งานระบบนี้เหมาะสำหรับแอปพลิเคชันเช่นการตรวจสอบข้อมูลระยะไกลหรือการถ่ายโอนข้อมูลทางไกล

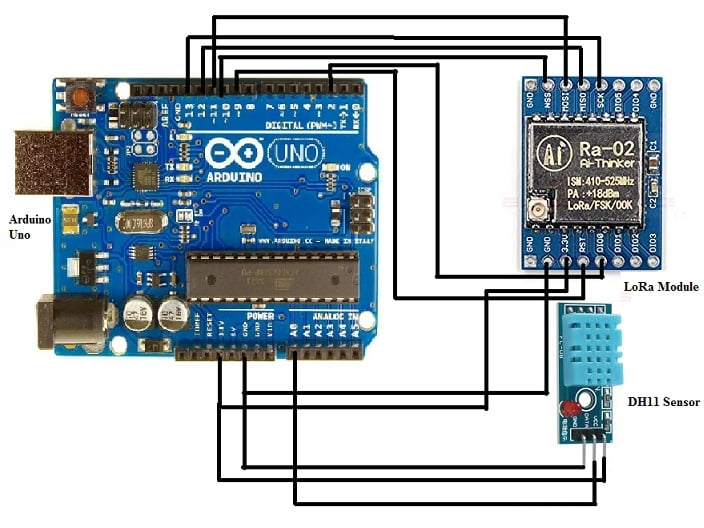

เชื่อมต่อ Lora กับ Arduino Uno ที่ส่งด้านข้าง

ด้านการรับ: การตั้งค่า LORA ด้วยการแสดงผล Arduino และ LCD

ด้านที่ได้รับซ้ำการตั้งค่าตัวส่งสัญญาณส่วนใหญ่ แต่มีโมดูล LCD 16 × 2 สำหรับการสร้างภาพข้อมูลการเชื่อมต่อของโมดูล LORA (กำลังไฟและพินการสื่อสาร) นั้นเหมือนกับตัวส่งสัญญาณเพื่อให้มั่นใจถึงประสิทธิภาพที่สอดคล้องกันทั่วทั้งสองด้านโมดูล LCD ต้องการการเชื่อมต่อเพิ่มเติมสำหรับพลังงานข้อมูลและสายควบคุมดังต่อไปนี้:

•เชื่อมต่อ VSS กับ GND และ VDD ถึง 5V สำหรับพลังงาน

•แนบ VO กับ GND เพื่อควบคุมความคมชัด

• Link RS, RW, E และ DATA LINE (D4 ถึง D7) ไปยังหมุด Arduino ที่สอดคล้องกัน

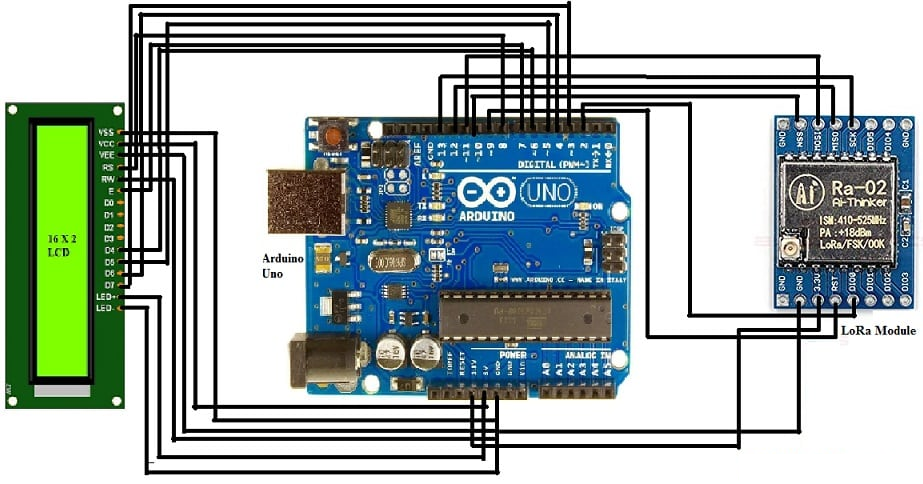

เชื่อมต่อ Lora กับ Arduino Uno ที่ด้านตัวรับสัญญาณ

รหัส Arduino: การกำหนดค่าตัวส่งและตัวรับสัญญาณ

กระบวนการเข้ารหัสใช้ประโยชน์จากไลบรารีของ Arduino เพื่อจัดการอินพุตเซ็นเซอร์การส่งข้อมูลและการรับสัญญาณรหัสของเครื่องส่งสัญญาณใช้ไลบรารี SPI, LORA และ DHT เพื่อรวบรวมข้อมูลอุณหภูมิและความชื้นจัดรูปแบบและส่งผ่านโมดูล LORAขั้นตอนในรหัสรวมถึง:

•การเริ่มต้นความถี่ LORA ที่ 433MHz

•การอ่านข้อมูลเซ็นเซอร์โดยใช้ไลบรารี DHT

•การจัดรูปแบบข้อมูลด้วยตัวคั่น ('C') เพื่อการถอดรหัสที่ง่ายขึ้นโดยผู้รับ

•การส่งข้อมูลที่จัดรูปแบบ

รหัสของตัวรับสัญญาณได้รับการออกแบบมาเพื่อถอดรหัสแพ็กเก็ตที่เข้ามาและแสดงข้อมูลที่สกัดบน LCDมันทำงานต่อไปนี้:

•กำหนดค่าโมดูล LORA เพื่อฟังแพ็คเก็ตข้อมูล

•ถอดรหัสแพ็กเก็ตเพื่อให้แน่ใจว่ารูปแบบตรงกับตัวคั่น

•อัปเดต LCD ด้วยการอ่านอุณหภูมิและความชื้นที่ได้รับ

แอปพลิเคชันโมดูล Lora RF SX1278

การเกษตรที่ก้าวหน้า

โมดูล SX1278 LORA RF มีบทบาทในการปรับปรุงการเกษตรให้ทันสมัยผ่านความสามารถในการสื่อสารระยะยาวด้วยการเปิดใช้งานการแบ่งปันข้อมูลเวลาระหว่างเซ็นเซอร์ที่แพร่กระจายไปทั่วพื้นที่การเกษตรขนาดใหญ่โมดูลเหล่านี้ช่วยให้เกษตรกรตรวจสอบสุขภาพของพืชความชื้นในดินและสภาพแวดล้อมสิ่งนี้ช่วยให้การตัดสินใจอย่างชาญฉลาดผลผลิตที่ดีขึ้นและการจัดการทรัพยากรที่ดีขึ้นเกษตรกรได้เห็นผลผลิตที่เพิ่มขึ้นและความมุ่งมั่นที่แข็งแกร่งในการปฏิบัติอย่างยั่งยืนโดยเน้นถึงผลกระทบของโมดูลต่อการขับเคลื่อนนวัตกรรมในการเกษตร

เพิ่มการเชื่อมต่อ IoT

โมดูล SX1278 เป็นแกนหลักสำหรับระบบนิเวศ IoT การพัฒนาความก้าวหน้าในด้านต่าง ๆ เช่นเมืองอัจฉริยะและการดูแลสุขภาพความสามารถในการจัดหาการสื่อสารทางไกลที่มีพลังงานต่ำช่วยให้มั่นใจได้ว่าการเชื่อมต่อที่เชื่อถือได้ในเครือข่ายที่ซับซ้อนที่สุดความน่าเชื่อถือนี้มีความสำคัญเนื่องจาก IoT ยังคงขยายตัวต่อไปโดยโมดูลตอบสนองความต้องการที่เพิ่มขึ้นสำหรับการสื่อสารที่มีประสิทธิภาพและมีประสิทธิภาพสูงในทุกอุปกรณ์หลายคนเห็นว่า SX1278 ดีในการสร้างโครงสร้างพื้นฐาน IoT ที่ปรับขนาดได้ในอนาคต

สนับสนุนประสิทธิภาพของอุตสาหกรรม

ในการตั้งค่าอุตสาหกรรมโมดูล SX1278 ช่วยเพิ่มการตรวจสอบระยะไกลและการจัดการสินทรัพย์พวกเขามั่นใจได้ว่าข้อมูลเซ็นเซอร์จะไหลเวียนอย่างต่อเนื่องไปยังระบบกลางช่วยให้การดำเนินงานที่ดีขึ้นการบำรุงรักษาทำนายและความปลอดภัยที่เพิ่มขึ้นด้วยความน่าเชื่อถือของสัญญาณที่แข็งแกร่งและการครอบคลุมในวงกว้างโมดูลทำงานได้ดีในสภาพแวดล้อมที่ท้าทายลดการหยุดทำงานและปรับปรุงประสิทธิภาพการดำเนินงานความยืดหยุ่นเป็นเครื่องมือที่ยอดเยี่ยมสำหรับการขับเคลื่อนนวัตกรรมในการผลิตและการผลิต

การปฏิวัติระบบอัตโนมัติในบ้าน

โมดูล SX1278 เป็นหัวใจสำคัญของเทคโนโลยีสมาร์ทโฮมทำให้การสื่อสารที่มีประสิทธิภาพระหว่างอุปกรณ์เช่นแสงระบบรักษาความปลอดภัยและการควบคุมสภาพอากาศด้วยการสนับสนุนการกำหนดค่าเครือข่ายทั้งดาวและตาข่ายทำให้มั่นใจได้ว่าการมีปฏิสัมพันธ์ระหว่างระบบอย่างราบรื่นทำให้เกิดสภาพแวดล้อมที่ชาญฉลาดและตอบสนองได้ดีขึ้นการเชื่อมต่อที่มั่นคงและกว้างขวางนี้ช่วยเพิ่มความสะดวกสบายประสิทธิภาพการใช้พลังงานและการปรับแต่งเปลี่ยนบ้านให้กลายเป็นพื้นที่แบบไดนามิก

ขยายโอกาสทางการค้า

โมดูล SX1278 ปลดล็อคความเป็นไปได้ใหม่ในอุตสาหกรรมที่ต้องการการสื่อสารที่เชื่อถือได้ระยะยาวรวมถึงโลจิสติกส์และการค้าปลีกความสามารถในการปรับตัวของพวกเขาทำให้พวกเขาเหมาะสมกับแอพพลิเคชั่นเชิงพาณิชย์ที่หลากหลายด้วยความต้องการโซลูชั่นการสื่อสารขั้นสูงยังคงเติบโตอย่างต่อเนื่อง
