ทำความเข้าใจกับตัวรับส่งสัญญาณ Ethernet AR8031

AR8031 ซึ่งเป็นองค์ประกอบสำคัญในซีรี่ส์ Arctic ของ Atheros แสดงให้เห็นถึงการก้าวกระโดดไปข้างหน้าในเทคโนโลยี Ethernet Phyออกแบบมาเพื่อรองรับความเร็วในการถ่ายโอนข้อมูลสูงถึง 10/100/1000 Mbps ซึ่งตรงกับความต้องการของเครือข่ายดิจิตอลที่มีการพัฒนาอย่างรวดเร็วในปัจจุบันด้วยความเข้ากันได้สำหรับอินเทอร์เฟซ RGMII และ SGMII AR8031 แสดงให้เห็นถึงความสามารถในการปรับตัวที่ยอดเยี่ยมสำหรับแอปพลิเคชันเครือข่ายที่หลากหลายนอกเหนือจากความเร็วและความเข้ากันได้การออกแบบที่ประหยัดพลังงานและการสนับสนุนสำหรับมาตรฐานการซิงโครไนซ์ที่แม่นยำทำให้เป็นสินทรัพย์ที่มีค่าในระบบการสื่อสารที่ทันสมัยบทความนี้ขุดลงในคุณสมบัติข้อกำหนดและแอพพลิเคชั่นของ AR8031 ของ AR8031 แสดงบทบาทในการเพิ่มประสิทธิภาพของเครือข่ายและความยั่งยืน

แคตตาล็อก

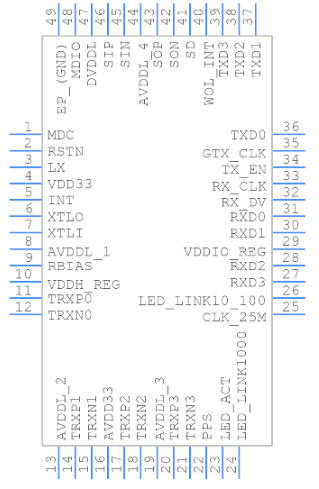

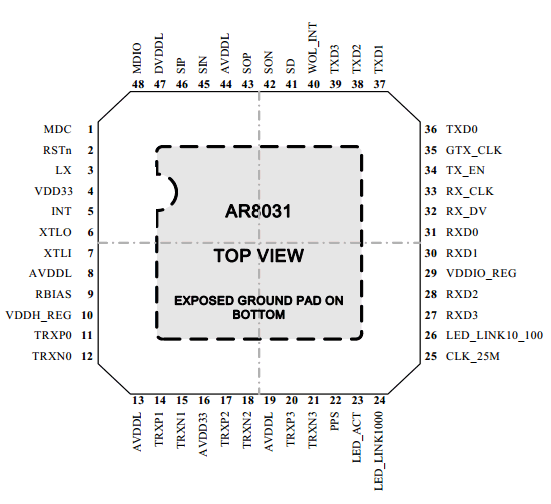

การกำหนดค่าพิน

รุ่น CAD

สัญลักษณ์

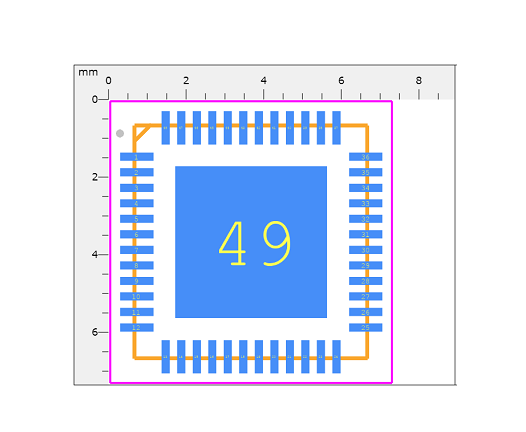

รอยเท้า

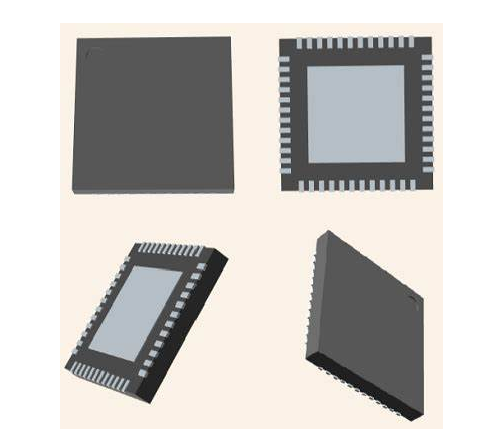

การสร้างภาพ 3 มิติ

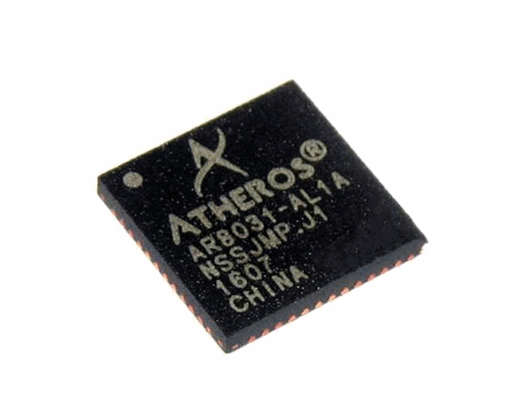

ภาพรวมของ AR8031

ที่ AR8031โดดเด่นในซีรีส์อาร์กติกพร้อมกับคู่ AR8033 และ AR8035 แสดงความสามารถในการปรับตัวและประสิทธิภาพการใช้พลังงานในแอพพลิเคชั่นอีเธอร์เน็ตเหมาะสำหรับสภาพแวดล้อมเช่น Enterprise, Home และ Networks ผู้ให้บริการมันพบจุดที่น่าสนใจระหว่างการใช้พลังงานต่ำและกลยุทธ์ BOM ที่เป็นมิตรกับงบประมาณแง่มุมที่น่าทึ่งของการออกแบบคือการใช้เทคโนโลยี Atheros Green Ethos®โดยการลดการใช้พลังงานอย่างมีนัยสำคัญมันสอดคล้องกับมาตรฐาน IEEE 802.3AZ สำหรับอีเธอร์เน็ตที่ประหยัดพลังงานโดยจัดการกับความกังวลที่เพิ่มขึ้นเรื่อย ๆ สำหรับการลดการใช้พลังงานเมื่อเครือข่ายขยายตัว

AR8031 ยังส่องผ่านการสนับสนุน IEEE 1588V2 และ Ethernet แบบซิงโครนัสคุณสมบัติเหล่านี้ตอบสนองต่อแอพพลิเคชั่นที่ต้องการการซิงโครไนซ์เวลาที่แม่นยำซึ่งเป็นปัจจัยที่สามารถมีอิทธิพลต่อประสิทธิภาพการทำงานในสภาพแวดล้อมที่หลากหลายข้อมูลเชิงลึกที่ได้รับจากสถานการณ์เครือข่ายที่หลากหลายแนะนำแอปพลิเคชันที่มีความหมายในด้านต่าง ๆ เช่นการสื่อสารโทรคมนาคมและศูนย์ข้อมูลโดยเน้นความสามารถในการตอบสนองความต้องการการซิงโครไนซ์ที่เข้มงวด

ความกล้าหาญในการประหยัดพลังงานได้รับการปรับปรุงเพิ่มเติมโดยวิธีการตรวจจับสายเคเบิลที่สั้นลงฟังก์ชั่นนี้สอดคล้องกับการริเริ่มความยั่งยืนโดยลดการใช้พลังงานในการเชื่อมต่อที่สั้นลงยิ่งไปกว่านั้นการรองรับทั้งอินพุตคริสตัลและนาฬิกาภายนอกทำให้เกิดความยืดหยุ่นในระหว่างการปรับใช้คุณภาพที่ได้รับการชื่นชมในระบบการออกแบบที่มีความสามารถในการปรับตัว

คุณสมบัติ

คุณสมบัติ	คำอธิบาย
การปฏิบัติตาม IEEE	10/100/1000 Base-T IEEE 802.3 เป็นไปตามมาตรฐาน
การสนับสนุนการเจรจาอัตโนมัติ	รองรับ 1,000 Base-T PCS และการเจรจาอัตโนมัติด้วยถัดไป การสนับสนุนหน้า
อินเตอร์เฟส MAC	รองรับอินเตอร์เฟส RGMII และ/หรือ SGMII ไปยังอุปกรณ์ MAC
โหมดไฟเบอร์และทองแดงคอมโบ	รองรับโหมดไฟเบอร์และทองแดงคอมโบเมื่ออินเตอร์เฟส MAC ทำงานในโหมด RGMII
Serdes แบบรวม	รองรับ IEEE 1000 Base-X และ 100 base-fx ด้วย Serdes แบบรวม
โหมดกำหนดเวลา RGMII	รองรับการหน่วงเวลาภายในและความล่าช้าภายนอกบนเส้นทาง RX
ประหยัดพลังงาน	โหมดประหยัดพลังงาน Atheros Green Ethos®พร้อมภายใน โครงการประหยัดพลังงาน DSP อัตโนมัติ
อีเธอร์เน็ตประหยัดพลังงาน	รองรับ IEEE 802.3AZ (Ether Ethernet พลังงาน)
การสนับสนุน Smarteee	เปิดใช้งานอุปกรณ์ MAC/SOC โดยไม่ต้องรองรับ 802.3AZ ทำหน้าที่เป็นระบบ 802.3az ที่สมบูรณ์
Wake-On-Lan (WOL)	ตรวจจับแพ็คเก็ตวิเศษและแจ้งระบบการนอนหลับ ตื่น
คุณสมบัติดิจิตอลแบบรวม	Equo Equa cancellers และใกล้ crosstalk (ถัดไป) cancellers
อีเธอร์เน็ตแบบซิงโครนัส	รองรับอีเธอร์เน็ตแบบซิงโครนัสด้วยการกู้คืนที่เลือกได้ เอาต์พุตนาฬิกา
การป้องกันการปล่อยสายเคเบิล	การป้องกันเหตุการณ์สายเคเบิลที่แข็งแกร่ง (CDE) การป้องกัน± 6 kV
การเข้าถึงสายเคเบิลขยาย	การทำงานที่ปราศจากข้อผิดพลาดมากกว่าสายเคเบิล CAT5 ถึง 140 เมตร
การจัดการช่อง	การแลกเปลี่ยนช่องอัตโนมัติ (ACS), ครอสโอเวอร์ MDI/MDIX และ การแก้ไขขั้ว
การเจรจาอัตโนมัติ	IEEE 802.3U การเจรจาอัตโนมัติตามมาตรฐาน
การสนับสนุนเฟรมจัมโบ้	Jumbo Frame รองรับได้สูงสุด 10KB (Full Duplex)
การวินิจฉัย	โหมดวนกลับหลายโหมดสำหรับการวินิจฉัยและสายเคเบิล การทดสอบการวินิจฉัย (CDT)
การป้องกันไฟกระชาก	การป้องกันไฟกระชากที่แข็งแกร่งด้วยโหมด± 750 V/differential และ ± 4 kV/โหมดทั่วไป
แหล่งจ่ายไฟ	แหล่งจ่ายไฟเดี่ยว: 3.3V, ตัวควบคุมภายนอกเสริม สำหรับแรงดันไฟฟ้าหลัก
มิติแพ็คเกจ	6 มม. x 6 มม., แพ็คเกจ QFN 48 พิน
ตัวเลือกอุณหภูมิ	มีตัวเลือกอุณหภูมิอุตสาหกรรม (I-TEMP)

ข้อกำหนดทางเทคนิค

วอลคอมม์ ar8031-al1b ข้อกำหนดทางเทคนิคและคุณลักษณะ

พิมพ์	พารามิเตอร์
เวลานำโรงงาน	17 สัปดาห์
ประเภทการติดตั้ง	ติดตั้งพื้นผิว
แพ็คเกจ / เคส	แผ่นสัมผัส 48-WFQFN
ติดตั้งพื้นผิว	ใช่
อุณหภูมิการทำงาน	-40 ° C ~ 85 ° C
การบรรจุหีบห่อ	ถาด
สถานะชิ้นส่วน	คล่องแคล่ว
จำนวนการยุติ	48
พิมพ์	ตัวส่งสัญญาณ
แรงดันไฟฟ้า - อุปทาน	3.3V
ตำแหน่งเทอร์มินัล	รูปสี่เหลี่ยม
รูปแบบเทอร์มินัล	ไม่มีตะกั่ว
จำนวนฟังก์ชั่น	1
แรงดันไฟฟ้า	3.3V
สนามเทอร์มินัล	0.4 มม.
จำนวนพิน	48
รหัส JESD-30	S-XQCC-N48
จำนวนช่อง	1
อัตราข้อมูล	1 Gbps
โปรโตคอล	อีเธอร์เน็ต
จำนวนไดรเวอร์/ผู้รับ	1 ม.ค.
เพล็กซ์	เต็ม
hysteresis ผู้รับ	25mv
simplex/duplex	ดูเพล็กซ์เต็มรูปแบบ
อุณหภูมิทางแยกสูงสุด (TJ)	125 ° C
ช่วงอุณหภูมิโดยรอบสูง	85 ° C
ความสูง	800μm
ความยาว	6 มม.
ความกว้าง	6 มม.
สถานะ ROHS	ไม่สอดคล้องกับ ROHS

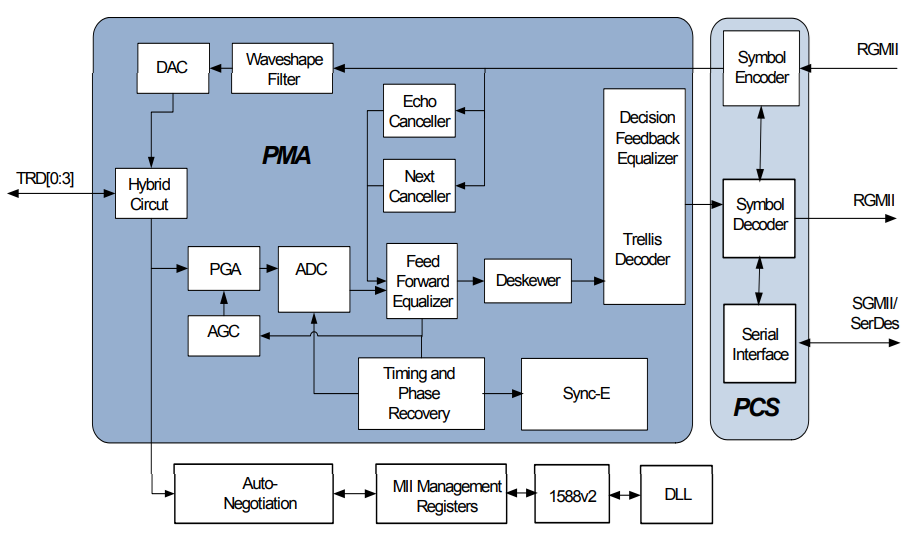

ไดอะแกรมบล็อกการทำงาน

เทียบเท่า

หมายเลขรุ่น	ผู้ผลิต	คำอธิบาย
DJLXT971ALEA4SE001	Intel Corporation	Transceiver Ethernet, CMOS, PQFP64, LQFP-64
FMM4012KA	Fujitsu Semiconductor Limited	Datacom, Ethernet Transceiver, PQFP64, 14 x 14 มม., ความร้อน จม, พลาสติก, QFP-64
88E6060-XX-RCJ1C000	Marvell Technology Group Ltd	ตัวรับส่งสัญญาณอีเธอร์เน็ต, PQFP128, ตามมาตรฐาน ROHS, พลาสติก, QFP-128
VSC7136QX	Vitesse Semiconductor Corporation	Transceiver อีเธอร์เน็ต, GaAs, PQFP80, 14 x 14 มม., พลาสติก, QFP-80
IL41050TA-1etr7	บริษัท NVE	Transceiver Ethernet, PDSO16, QSOP-16
88E6060-XX-RCJ1I000	Marvell Technology Group Ltd	ตัวรับส่งสัญญาณอีเธอร์เน็ต, PQFP128, ตามมาตรฐาน ROHS, พลาสติก, QFP-128
fllxt1000ba.c4se000	Intel Corporation	ตัวรับส่งสัญญาณอีเธอร์เน็ต, 1-TRNSVR, PBGA492, 35 x 35 มม. พลาสติก BGA-492
CXB1596AR	Sony Semiconductor	ตัวรับส่งสัญญาณอีเธอร์เน็ต, สองขั้ว, PQFP64, 10 x 10 มม. พลาสติก LQFP-64
L80227	Avago Technologies	IC, LAN Transceiver, Dual, CMOS, QFP, 64pin, พลาสติก
BCM5205	Broadcom Limited	ตัวรับส่งสัญญาณอีเธอร์เน็ต, CMOS, PQFP160, พลาสติก, QFP-160

แอปพลิเคชัน

อุปกรณ์ผู้บริโภค (CPE)

ภายในอุปกรณ์ผู้บริโภค (CPE) AR8031 ยกระดับประสบการณ์ของคุณอย่างมีนัยสำคัญโดยส่งเสริมการเชื่อมต่อที่ยอดเยี่ยมเมื่อความหิวโหยสำหรับอินเทอร์เน็ตความเร็วสูงและการสตรีมมัลติมีเดียที่ราบรื่นเพิ่มขึ้นบทบาทของมันจะเห็นได้ชัดในการอำนวยความสะดวกในการส่งข้อมูลที่มีประสิทธิภาพและประสิทธิภาพเครือข่ายที่เชื่อถือได้ความเชี่ยวชาญในการกำหนดค่าระบบเน้นไดรฟ์เพื่อปรับฮาร์ดแวร์เพื่อให้สอดคล้องกับความต้องการของครัวเรือนที่หลากหลายซึ่งจะช่วยยกระดับความพึงพอใจและความน่าเชื่อถือของเครือข่าย

Home Gateway Technology

ในโลกของเกตเวย์บ้าน AR8031 ให้ความสามารถในการสร้างเครือข่ายขั้นสูงซึ่งเป็นพื้นฐานของการทำงานของระบบนิเวศสมาร์ทโฮมด้วยอุปกรณ์ IoT ที่เชื่อมต่อกันโซลูชันอีเธอร์เน็ตที่แข็งแกร่งทำหน้าที่เป็นกระดูกสันหลังการแก้ปัญหาการควบคุม AR8031 เป็นเครื่องมือในการรักษาความปลอดภัยการเชื่อมต่อเครือข่ายที่มั่นคงและปลอดภัยในขั้นต้นสำหรับบริการที่ไม่หยุดชะงักการแสวงหาการทำงานที่ไร้รอยต่อนี้สอดคล้องกับการใช้พลังงานที่ดีขึ้นและการจัดการเครือข่ายที่ประหยัดต้นทุน

สวิตช์องค์กร

การบูรณาการ AR8031 ในสวิตช์ระดับองค์กรนั้นเหมาะกับความต้องการแบบไดนามิกของเครือข่ายองค์กรในขณะที่ธุรกิจจัดลำดับความสำคัญของการปรับตัวและการเติบโตมากขึ้นความจำเป็นสำหรับฮาร์ดแวร์ที่ก้าวไปอย่างชัดเจนการสังเกตการณ์ภาคสนามเปิดเผยว่าการปรับใช้ AR8031 ที่วางแผนไว้อย่างดีมีการกำหนดค่าเครือข่ายที่ได้รับการปรับปรุงซึ่งนำไปสู่ประสิทธิภาพที่เหนือกว่าและเวลาแฝงที่ลดลงซึ่งเป็นพื้นฐานสำหรับการรักษาขอบการแข่งขัน

โครงสร้างพื้นฐานของเราเตอร์

เราเตอร์ของผู้ให้บริการกุญแจสำคัญในการจัดการปริมาณการใช้ข้อมูลที่สำคัญได้รับอย่างมีนัยสำคัญจากการรวมตัวกันของ AR8031การเพิ่มประสิทธิภาพการกำหนดเส้นทางและการใช้งานของเครือข่ายที่เพิ่มความยืดหยุ่นของมูลนิธิข้อมูลเชิงลึกจากการปรับใช้เทคโนโลยีล่าสุดเน้นความสำคัญของกรอบเครือข่ายที่แข็งแรง แต่ยืดหยุ่นซึ่งใช้เพื่อรองรับความต้องการข้อมูลที่เพิ่มขึ้นการใช้ประโยชน์เชิงกลยุทธ์ของเราเตอร์เหล่านี้ส่งเสริมการพัฒนาอย่างยั่งยืนในการตั้งค่าข้อมูลที่มีความหนาแน่นสูง

สถานีฐานมือถือ

การใช้ AR8031 ในสถานีฐานบนมือถือสอดคล้องกับความต้องการที่เพิ่มขึ้นสำหรับความสามารถในการปรับขนาดเครือข่ายแบบขนานกับความต้องการข้อมูลมือถือที่เพิ่มขึ้นด้วยการสร้างความมั่นใจว่าการเชื่อมต่อที่รวดเร็วและเชื่อถือได้ AR8031 เพิ่มความสามารถของเครือข่ายเพื่อรองรับกิจกรรมของคุณคุณสามารถประเมินวิธีการเพื่อเพิ่มประสิทธิภาพฮาร์ดแวร์นี้ภายในระบบนิเวศดังนั้นการจัดหาบริการปรับแต่งและการสนับสนุนความทนทานของเครือข่ายท่ามกลางภาระการดำเนินงานที่แตกต่างกัน

เทคโนโลยีโมดูลออปติคัล

ภายในโมดูลออปติคัล AR8031 มีการใช้งานในการบรรลุอัตราการถ่ายโอนข้อมูลที่เหนือกว่าและประสิทธิภาพการบูรณาการช่วยในการลดความท้าทายเช่นคอขวดข้อมูลภายในเครือข่ายใยแก้วนำแสงความคืบหน้าอย่างต่อเนื่องในพื้นที่นี้เน้นการแก้ปัญหาการปรับตัวและประหยัดพลังงานให้สอดคล้องกับความก้าวหน้าทางเทคโนโลยีอย่างรวดเร็วในเลนส์

ระบบอัตโนมัติอุตสาหกรรม

แอปพลิเคชันของ AR8031 ในระบบอัตโนมัติอุตสาหกรรมเน้นบทบาทในการเพิ่มระบบอุตสาหกรรมที่เชื่อมต่อถึงกันการใช้งานเป็นประโยชน์ต่อการทำงานของเครื่องจักรที่ซิงโครไนซ์ทำให้มั่นใจได้ว่าการสื่อสารอุปกรณ์ยังคงรวดเร็วและเชื่อถือได้คุณสามารถเน้นศักยภาพในการเพิ่มประสิทธิภาพการทำงานและลดเวลาหยุดทำงานข้อมูลเชิงลึกในทางปฏิบัติจากสภาพแวดล้อมอุตสาหกรรมบ่งชี้ว่าการใช้ AR8031 สามารถนำไปสู่การปรับปรุงการเปลี่ยนแปลงในประสิทธิภาพการปฏิบัติงานและความน่าเชื่อถือของระบบ

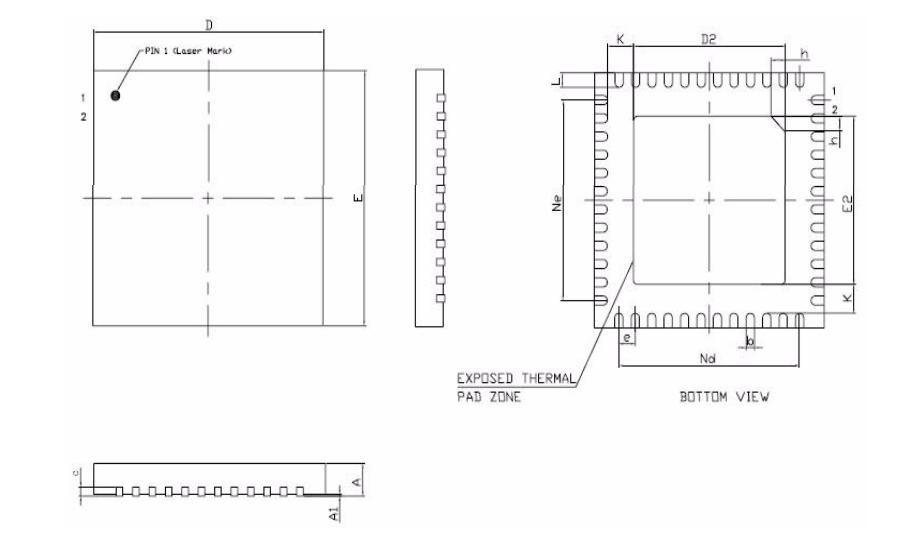

บรรจุุภัณฑ์

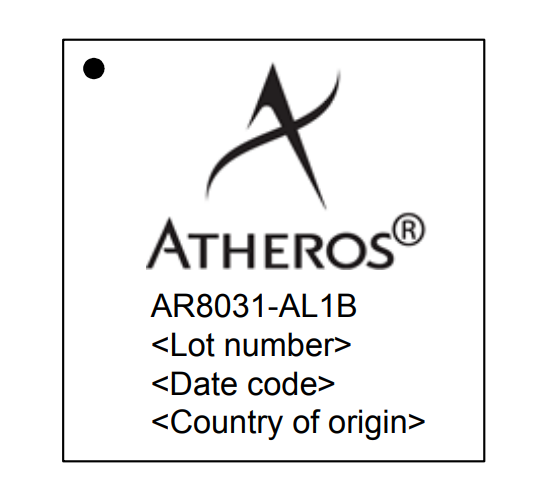

เครื่องหมายด้านบน
